Баня каркасная 3х5 или 3х4 проект

Жизнь в частном доме имеет массу преимуществ: присутствие чистого воздуха, тишина и покой деревенской жизни – все это факторы генерируют положительные эмоции. Наличие бани не может не способствовать дополнительно хорошему позитивному настроению.

Банное строение 4 х 3 метра – оптимальное решение для коттеджей и частных домов. Причина заключается в том, что на такой площади можно компактно разместить все самое необходимое.

Особенности

Баня 4 х 3 метра – это идеальный вариант для семьи из 4 человек и гостей. Прежде чем начинать возведение стен, следует выбрать соответствующий участок, подготовить необходимые коммуникации.

Часто баня строится как дополнительная пристройка к дому, и на это есть ряд веских причин.

• близость узла коммуникаций (вода, канализационный слив);
• фактор теплопроводности, когда одна из стен бани является составной частью дома;
• комфорт, когда из дома, не выходя на улицу, можно попасть сразу в помещение.

Любая баня состоит из нескольких блоков:

• парилка;
• душевая комната;
• санузел;
• предбанник;
• комната отдыха.

Основной материал для строительства бани – это бревна. Необходимо учитывать тот факт, что толщина материала в данном случае будет уменьшать площадь помещений.

Своими руками построить баню 3х4 м не представляет никакой сложности , здесь необязательно иметь опыт, важно только правильно сделать проектную документацию.

Планировки

Перед тем как составлять план-схему будущего объекта на даче или загородном доме, следует помнить о важных деталях. Помещение делится на несколько отсеков, и их размеры должны быть строго пропорциональны.

Площади помещений не могут быть одинаковыми, но их размеры будут диктовать в первую очередь данным фактором, базовым размером 4х3 метра.

Для экономии пространства печь помещают в районе комнаты отдыха, она примыкает к стене. Решение о размещении печи – это еще один существенный фактор в решении вопроса по экономии свободной площади.

Всегда следует помнить об опасности возникновения пожара, поэтому при обустройстве печи следует соблюдать все меры противопожарной безопасности. Очень часто печь компонуют таким образом, что топочная дверца выходит в предбанник.

Это позволяет прежде всего:

• экономить тепло в холодное время года;
• эффективно использовать освободившееся пространство.

В техническом отношении составление плана-схемы не представляет какой-либо сложности, для этого не надо иметь высшее инженерное образование.

При верстке плана-схемы следует помнить о нескольких важных вещах.

• Разрешается вход с любой стороны.
• Чем ближе сделать канализационный сток по отношению к основному объекту, тем дешевле будет себестоимость строительства и проще будет эксплуатация.
• Парилка в большинстве случаев делается более вместительной, чем все остальные площади. Она оборудуется печью дровяной или электрической.
• Мойка может быть сделана непосредственно в парилке.
• Ширина полок варьируется, но чаще всего размеры их колеблются от 40 до 70 см.
• Санузел и душевую часто объединяют и превращают в отдельную комнату.
• Комната отдыха обогревается за счет тепла, идущего от печи и из парной. Если помещение нормально изолировать и утеплить, то этого будет вполне достаточно, чтобы даже в трескучие морозы в уголке для отдыха присутствовала приемлемая температура.

Часто домовладельцы строят отдельно объект, который стоит отдельно от основного дома. Баня подобного типа популярна с незапамятных времен, ее нередко можно встретить и в наше время. Она превращается в автономный объект, на котором встречается большая веранда, крыльцо и тому подобное. Фактически баня становится универсальным комплексом, где можно не только попариться, но также посидеть за большим столом в кругу друзей и родственников, посмотреть кинофильм, попить чаю и так далее.

Терраса бывает не такой уж и маленькой, размерами от 150 до 400 см, что вполне достаточно, для того чтобы за столом поместилось 8 – 10 человек. Особая роль отводится предбаннику.

В предбаннике есть возможность:

• хранить дрова и уголь;
• в предбаннике можно сделать раздевалку;
• здесь можно обустроит душевую и санузел;
• сделать комнату отдыха и бильярдную.

Особое внимание отводится пожарной безопасности. Площадь вокруг печки обвивается оцинкованным железом, делается обязательно прокладки из огнеупорного материала. Полы также обшиваются металлом, делаются ограждения, чтобы угли из печки не могли попасть на деревянный пол ни под каким видом. Можно также обшить и листами из нержавеющей стали, толщина которой должна быть не меньше 1,5 мм. В любом случае под металлическими листами следует ставить листы огнеупорного материала, например, плоского шифера.

Тамбур также несет важную функцию, несмотря на скромные размеры. Это «подушка», которая позволяет сохранить уникальный микроклимат в бане, особенно в холодное время года.

Присутствие козырька и утепленных окон на веранде могут надежно предохранить от ненастья и отрицательных температур.

Важный показатель, который следует непременно учитывать – это число отдыхающих, которые будут одновременно париться. Для трех человек достаточно будет порядка 5 квадратных метров. Предбанник может стать полноценной комнатой отдыха, где можно расположить оборудование и даже музыкальный центр. Вычисляется площадь предбанника из показателя, что на человека требуется порядка 1,1 кв. м.

Вода может нагреваться от взаимодействия емкости водонагревателя непосредственно с печкой или котлом. В помывочной также имеет смысл оборудовать душевую.

Устройство помещения зависит от:

• размеров печи;
• количество пространства между печью и столом;
• как располагаются полки в парилке.

На чертежах с расчетом количества пространства на одного отдыхающего можно увидеть план без учета площади, которая требуется на присутствие стола, кресел, оборудования и так далее. В парилке длина бывает больше двух метров, ширина полок – больше одного метра. Подобные габариты создают комфортные условия для отдыхающих. Нередко в парной оборудуются места для сидения, габариты таких мест 0,5х0,5 метра.

Главные преимущества:

• защищенность от отрицательных атмосферных явлений;
• внешняя площадь 18 кв. м;
• внутренняя квадратура 16 кв. м;
• веранда 3 кв. м;
• парная 5,4 кв. метра;
• моечная 4,3 кв. метра;
• комната отдыха 3,4 кв. метра.

Возможно приобрести типовую баню в специализированном магазине, цена ее составляет приблизительно 480 тысяч рублей без отделки и утеплителей.

Материалы

Возводить объект можно из самых разных материалов, в любом случае помещение будет отделываться деревом. Древесина – это идеальный материал, в этом плане за последние тысячу лет ничего не изменилось.

Преимущества:

• древесина имеет оптимальную теплопроводность;
• не выделяет ядов и не содержит химии;
• имеет оптимальный коэффициент расширения.

Каркасная баня выполняется из древесины. Нередки случаи, когда стены в парных облицовываются хвойными породами, часто употребляется липа. Люди, у которых позволяют материальные средства, отделывают стены деревом абаши. Помимо того, что это модный материал, он действительно выделяет полезные компоненты, которые положительно влияют на человеческий организм. Липа также действует благотворно и обладает лечебными качествами. Липа отличается износостойкостью и способностью долго сохранять свою форму и цвет.

Абаши – это тропическое растение, оно облает выдающимися качествами в плане сохранения тепла. Плотность древесины высокая, цвет желтоватый.

Очень часто в России, особенно в регионах Сибири, бани отделывают кедром. Дерево это обладает рядом полезных свойств, выделяет особые эфирные вещества, которые полезны для человека и обладают обеззараживающими качествами.

При этом баня может быть построена из:

• железобетонных блоков;
• шлакоблока;
• кирпича;
• газобетона.

Но чаще всего «коробку» делают в виде сруба.

Кедр способен выдерживать значительные температурные нагрузки и имеет приятный запах. Кедром не рекомендуется отделывать потолок парной, горячая смола может сочиться из древесины и провоцировать повреждения кожи. Древесина не должна обрабатываться никакой химией, особенно это касается вагонки, которая будет присутствовать в парной.

Лиственница является материалом, который стоит не так дорого, как кедр или абаши, тем не менее также довольно часто используется. Необходимо добавить, что для парилки материал должны быть только высшего или первого сорта, экономия в этом деле неуместна.

При оборудовании парилки нельзя забывать о гидроизоляции, это может быть:

• минеральная вата;
• рубероид;
• силиконовые герметики.

Нередко стены обшивают осиной, дерево – это также вполне функционально, способно служить долго. Полы для бани делают как бетонные, покрывая клинкерной или обыкновенной плиткой, так и деревянные. Если пол деревянный, то он будет не таким долговечным, как бетонный, для такого пола рекомендуется применять шпунтованную доску.

Дизайн

Предбанник оборудуют в самом разном стиле интерьера. В последнее время в моде был финский стиль, сейчас очень часто используются эллинистические мотивы. Но также нередко применяется хай-тек и модерн. Современные материалы позволяют оформить комнату отдыха в соответствии с пожеланиями собственной фантазии. Нередко в подобных помещениях можно встретить мрамор, дорогие породы деревьев или мебель, сделанную на заказ.

Бани в русском стиле не вышли из моды, и занимают львиную долю рынка. Печи из камня и кирпича также нередко можно встретить в самых разных домовладениях, этот материал остается главным, когда происходит контакт с высокими температурами.

Соорудить каркасную баню своими руками достаточно просто. Если её ещё и правильно утеплить и защитить от попадания влаги, будет возможность получить парилку, которая практически ничем не будет уступать конструкциям из камней или оцилиндрованных бревен.

Достоинства и недостатки каркасной бани

Каждый строительный материал имеет свои преимущества и недостатки, которые надо учитывать. В последнее время начали пользоваться популярностью каркасные бани, поэтому есть смысл узнать, чем они лучше конструкций из других материалов.

Преимущества подобной бани:

Однако важно знать и о том, что каркасная баня имеет значительные недостатки:

1. Затраты на утеплительные и отделочные материалы. Сама по себе каркасная постройка обходится дешевле, чем каменная или брусовая парная, однако стоимость возрастает в несколько раз при отделочных и утеплительных работах. Необходимы панели для декорирования и выполнение оштукатуривания.
2. Усадка. Процесс занимает минимум 2 года, при этом постройка может просесть на 10 см. Это может повлечь за собой деформацию отделочного слоя. Чтобы уменьшить последствия усадки, в процессе строительства рекомендуется использовать материалы камерной просушки.
3. Сложность выбора качественного материала для утепления. Если использовать бюджетную минеральную вату, то баня не сможет полноценно справиться со своими функциями. Использование бюджетного пенополистирола также не допускается, так как материал легко возгорается.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки - 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания - 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

• парилка;
• моечная и душевая;
• помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции - 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Стены и перекрытия в зоне печки следует выполнять с использованием трудновоспламеняемых материалов. К примеру, каркас изготавливается из стоечного металлопрофиля, который покрыт цинком. Разделки можно сделать из асбестового шнура. В данных местах в качестве утеплительного материала может использоваться базальтовая плита.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани - 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Каркас следует собирать из таких деталей:

• брусков;
• реек для создания обрешётки;
• досок для напольного основания.

Вместо настила из досок напольное основание можно покрыть плиткой. Выбирать нужно исходя из личных предпочтений, однако в случае с парной рекомендуется отдавать предпочтение древесине. Также будут материалы для защиты. Довольно часто для обшивки стен используется вагонка.

Для обшивки конструкции с внешней стороны можно применить вагонку из лиственницы. Внутри здание обшивается вагонкой из хвойных пород деревьев. Обшивочные доски надо крепить вертикально.

Излишки влаги и повышенная температура будут негативно воздействовать на элементы конструкции, поэтому не получится обойтись без применения специальных защитных материалов. Можно использовать пергамин, полиэтилен или рубероид. Пароизоляцию следует размещать между теплоизоляцией и обшивкой. Недостаток рубероида в том, что в процессе нагревания он будет выделять неприятный запах. Поэтому его не рекомендуется использовать.

Обратить внимание нужно на подбор материала для теплоизоляции. В случае грамотного выбора и правильного монтажа утеплителя будет возможность значительно снизить тепловые потери, а также расходы на обогрев банной постройки.

В качестве утеплителя в большинстве случаев используется минеральная вата.

Неплохим утеплительным материалом для каркасной бани является минеральная вата

Неплохим вариантом является применение стекловолокна. В некоторых случаях потолок утепляют пенополистиролом, а напольное основание - керамзитом.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции - 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие - металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2-3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон - 2 м 3 ;
• обрезные доски для каркаса - 0,3 м 3 ;
• арматурные прутья - 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм - 5,3 м 3 ;
• минеральная вата толщиной 10 см - 36 м 2 ;
• материал для пароизоляции - 40 м 2 ;
• вагонка из дерева - 70 м 2 ;
• материал для гидроизоляции - 40 м 2 .

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски - 1,8 м 3 ;
• доски 150х50 мм - 0,2 м 3 ;
• плинтус - 20 м.пог.;
• минеральная вата - 20 м 2 ;
• вагонка из дерева - 20 м 2 .

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система - 1 комплект;
• рейки для стропил - 0,2 м 3 ;
• планки для обрешётки - 0,1 м 3 ;
• карнизные рейки - 0,1 м 3 ;
• металлочерепица - 20 м 2 .

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Пошаговая инструкция по изготовлению с фото

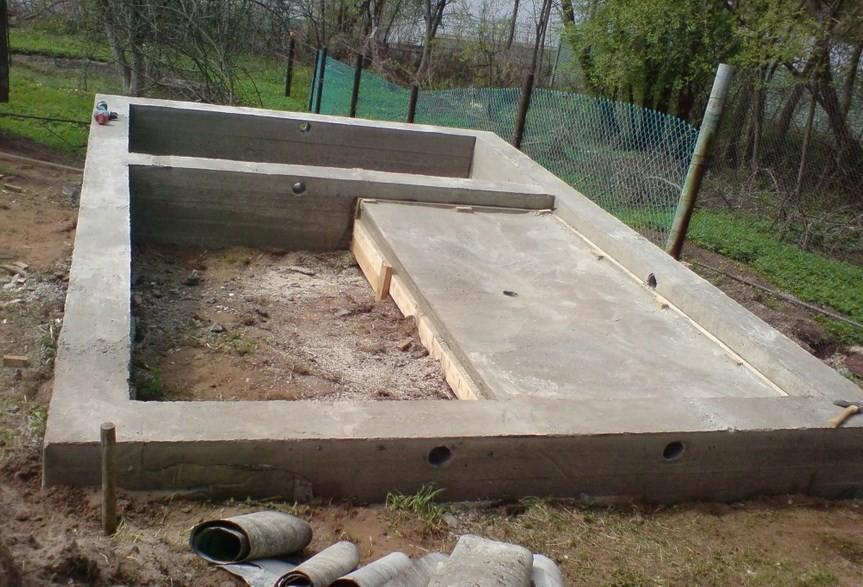

Постройка подобного типа имеет маленький вес, поэтому основание может быть облегчённым. Проще всего изготовить столбчатый фундамент на трубах из асбестоцемента, которые в дальнейшем будут залиты бетонным раствором. Последовательность действий:

Далее выполняется обвязка конструкции. Для этого нужно подготовить рейки сечением 100х50 мм. Материалы понадобится предварительно обработать антисептической смесью, чтобы защитить их от гниения. Выполняется разметка стен, после чего выставляются рейки по внешней линии.

Перед выполнением обвязки доски нужно обработать антисептическим средством

Доски нужно располагать внешней гранью и вбивать гвозди для фиксации. Обвязку цоколя можно соединить при помощи опор.

Верхнюю и нижнюю обвязки следует изготавливать из досок, при этом нижнюю от основания надо отсечь, чтобы была возможность настелить рубероид. Горизонтальность расположения следует проверять уровнем. Если будут обнаружены отклонения, понадобится проложить толь в несколько слоёв.

Промежуточные стойки монтируются с учётом того, чтобы была возможность в дальнейшем установить теплоизоляционный и обшивочный материалы. Чтобы увеличить прочность конструкции, обвязку и лаги следует крепить с помощью заранее закреплённых железных пластин.

Обвязка должна быть обработана смесью, предотвращающей гниение.

Как изготовить стены

В процессе возведения стен существенное значение имеет межосевое расстояние. Показатель будет равен 0,6 м при условии, что подготовка проёма и состыковка с остальными стенками не планируется. В противном случае щель надо уменьшить до 0,4 м. Расстояние между стойками будет зависеть от габаритов дверей и окон. Для каркаса нужно использовать доски 50х100 мм. Последовательность действий по возведению стен:

1. Первым делом нужно разметить места, где будут располагаться стойки.
2. Выполняется монтаж угловых стоек. С помощью уровня нужно установить детали в четырёх углах бани, проверить размещение и временно зафиксировать рейками в вертикальном положении.

   Временные укосины удерживают угловые стойки в вертикальном положении

3. Монтируются вертикальные стойки в боковых частях. По проекту высота конструкции составляет 2 м, поэтому планки должны быть такой же длины. В нижней части для фиксации используются железные уголки и самонарезающие винты.

   Детали фиксируются с помощью саморезов в вертикальном положении

4. Понадобится изготовить дополнительную стойку в месте скрепления рамы со стенами или перемычкой.
5. Производится установка промежуточных элементов. Рекомендуемый шаг между силовыми элементами каркасной постройки составляет 0,5–1 м. Расстояние зависит от планируемых нагрузок.

   Оптимальный шаг между силовыми элементами составляет от 0,5 до 1 м

6. Вертикальные стойки можно устанавливать поочередно и временно фиксировать. После этого выполняется верхняя обвязка. Чтобы ускорить и упростить процесс фиксации, можно изготовить шаблон длины вспомогательных опор. Между опорами в углах надо натянуть нитку и пройтись по периметру шаблоном. Следует сверить расстояние между рядом обвязки и ниткой на всех участках конструкции. Если ошибок нет, по шаблону надо отрезать необходимое количество опор.
7. Все детали скрепляются между собой гвоздями.
8. Выполняется установка верхней обвязки. Её следует закрепить на угловых стойках. Чтобы снять прогиб доски, в нескольких местах нужно установить временные опоры. В результате каждая промежуточная стойка может быть закреплена сразу к двум обвязкам.

   На следующем этапе выполняется монтаж промежуточных стоек согласно схеме

9. Использование металлических уголков позволяет сократить время на фиксации каркаса, а также снизить потребность в материале для изготовления временных подпорок.
10. Между опорами укладываются горизонтальные полочки.

    Верхний обвязочный брус и зафиксированные промежуточные стойки

11. Когда каркас будет смонтирован, можно приступать к обшивке стен. Обшивку лучше всего выполнять с помощью вагонки или ОСП плит. В качестве крепежных элементов следует использовать шурупы.
12. Поэтапно устанавливаются остальные промежуточные детали и производится обшивка.

Если планируется изготовить каркасную баню с мансардой, нужно оставить место для установки дверей и окон.

Для каркасной конструкции используются планки 100 мм, поэтому утеплитель должен быть соответствующей толщины.

Толщина минеральной ваты должна соответствовать толщине досок

В процессе монтажа лишнюю длину и ширину можно будет сжать, в результате будут плотно закрыты образовавшиеся зазоры.

В процессе утепления нужно тщательно осматривать каждое соединение, в противном случае конструкция будет негерметичной. Такие бани непригодны к использованию. Паро- и гидроизоляция делается из фольги. Минимальная толщина материала - 40 мкм. Стыки фольги заклеиваются скотчем или фольгированной плёнкой. Фольга укладывается полосами снизу вверх. Чтобы закрепить фольгу к деревянным деталям, нужно использовать ручной степлер.

Как обустроить кровлю

Для удобства можно изготовить шаблон, который позволит легко собрать систему стропил.

Монтаж двускатной крыши необходимо выполнить по схеме. Облегчить процесс может шаблон

Понадобится выполнить следующие действия:

1. Крышу нужно собирать на земле, после чего поднять вверх. Каждая конструкция располагается над соответствующей стойкой.
2. Чтобы облегчить работу, на рейки можно настелить временные перекрытия из планок большой толщины.
3. Каждая деталь имеет собственное место над стойкой, поэтому важно не ошибиться при выполнении расчётов.
4. Крышу рекомендуется делать вентилируемой. Для этого надо уложить обрешётку и ондулин между стропильными ногами и контррейкой.
5. Фронтоны нужно закрыть ОСП плитами.
6. Выполняется монтаж дверей и окон.

После этого можно выполнять обшивку конструкции с двух сторон. Также важно позаботиться о качественной вентиляции. Для маленькой бани подойдёт труба из асбестоцемента диаметром 12 см. Деталь надо вывести до чердачного помещения.

Снаружи баня обшивается сайдингом, досками, штукатуркой или керамической плиткой. Под обшивку следует уложить гидроизоляционный материал. Образовавшиеся щели можно заполнить материалом для теплоизоляции. Между вагонкой и фольгой надо оставить небольшую щель для проветривания. Для данной цели следует прибить к вертикальным опорным деталям планки толщиной в несколько см. Расстояние между элементами нужно подбирать с учётом расстояния между опорами.

На схеме можно увидеть конструкцию обшивки стен

Чтобы придать жесткости стенам, их нужно обить штукатурной дранью. После того как будут завершены работы по обшивке, с внешней стороны конструкцию нужно оштукатурить.

Руководство по внутренней обшивке каркасного строения:

1. Обшивка здания изнутри не должна быть окрашена, так как лакокрасочные материалы в процессе нагревания будут выделять вредные химикаты.
2. Чтобы сделать черновой потолок, следует использовать ОСП плиты. Их надо закреплять в нижней части балок перекрытия.
3. Простенки в парной нужно укрыть фольгой. Остальные стенки можно закрыть пергамином.
4. Минимальная высота потолка - 2,2 м. В таком случае будет возможность установить вагонку и дополнительно утеплить потолочное перекрытие.
5. Важно обратить внимание на стыки между стенками и потолочной конструкцией. Материал для пароизоляции должен выступать минимум на 15 см.

Рейки можно прибить разными методами - в процессе подгонки производится выборка в паз или в четверть. К лагам рейки нужно крепить лицевой частью.

Между фольгой и профнастилом продушины можно не делать, листы прибиваются к фольге. Фиксация производится с помощью саморезов с прокладками из резины.

После этого выполняется монтаж печи и котла. Важно помнить о правилах пожарной безопасности. Стенка, которой отделаются парила и место для отдыха, должна быть выложена из кирпича. Нагревательный котёл рекомендуется располагать в предбаннике. Лучшим вариантом является кирпичная печь, однако если опыта в кладке подобной конструкции нет, рекомендуется доверить выполнение данной работы квалифицированному печнику.

В процессе работы с фольгой нужно быть осторожным, так как материал легко повредить. Любые щели существенно понизят эффективность теплоизоляции. Пароизоляцию следует фиксировать степлером, при этом важно следить за тем, чтобы не было провисаний материала. Минимальное расстояние между деревянной вагонкой и изоляционным материалом составляет 1 см.

Каркасные конструкции удобны в плане отделки. Работы могут производиться как внутри, так и снаружи. Если есть вынужденный перерыв, можно делать в это время каркасы перегородок, обить их блокхаузом или вагонкой. В таком случае время будет проведено с пользой.

Для большинства регионов оптимальная толщина стен каркасной постройки составляет 10 см. Утепление можно выполнить как с помощью минеральной ваты, так и при помощи пенополистирола. Слой минеральной ваты толщиной в 12 см способен заменить стену из брусков толщиной 50 см.

Утеплить баню изнутри можно с помощью минеральной ваты

Для северных регионов с холодным климатом есть 2 метода утепления бани:

Если планируется использовать пенополистирол, то после монтажа листов нужно сделать стяжку небольшой толщины с использованием сетки из арматуры. В конце следует нанести финишное покрытие.

В процессе приготовления они будут размешиваться в воде с глиной, в связи с чем утеплитель будет иметь большой вес. Помимо того, большое количество жидкости часто является причиной намокания потолочных деталей из дерева. Это оказывает негативное влияние на эксплуатационные характеристики банной постройки.

Каркасные стены являются отличной приманкой для грызунов, которые любят пенополистирол. За 2–3 года сплошные листы могут превратиться в труху. Поэтому не рекомендуется использовать пенополистирол для утепления помещений внутри каркасной конструкции.

Особое внимание нужно уделить качеству паро- и гидроизоляции. Такая баня не имеет свободных опор, каждая из них будет нести нагрузку и удерживать другие детали здания. Если будет нарушена прочность в связи с продолжительным воздействием влаги с одной стойкой, баня может стать неустойчивой. В таком случае будут необходимы сложные ремонтные работы. Подобную ситуацию лучше всего предотвращать ещё на этапе утепления комнат.

Чтобы изолировать утеплитель, лучше всего использовать алюминиевую плёнку.

Изолировать утеплитель лучше всего алюминиевой плёнкой

Однако материал стоит недешево. Если есть желание сэкономить, можно использовать полиэтиленовую плёнку. Материал стоит дешевле, однако по параметрам паро- и гидрозащиты практически не уступает фольге. Следует помнить о том, что полиэтилен может повредиться под воздействием солнечных лучей. По этой причине важно выполнить обшивку каркасов. Это позволит надёжно защитить плёнку от воздействия ультрафиолета.

Видео: каркасная баня своими руками

Сооружение бани необходимо на любом дачном участке и у загородного дома. Но традиционные варианты, в которых используется кирпич либо брус, имеют ряд недостатков. Но лишенные их каркасные строения нужно возводить по особой технологии.

фотографий

Особенности

Сооружать постройки, даже такие второстепенные, как баня, своими руками из кирпича или бревен весьма тяжело. Понадобится потратить много средств на материалы, подготовить безупречные чертежи. А без помощи кого-либо и вовсе не получится выполнить такую работу. Поэтому каркасные проекты заслуживают повышенного внимания. Тем более что расход древесины по сравнению с обычными конструкциями из бруса понижается ровно наполовину.

Постройки получаются сравнительно легкими, даже если они выполняются в габаритах 6 на 4 или 6х6 м; если же величина сооружения составляет 3х4, 4х4 м, это обстоятельство проявляется еще больше. Потому отпадает потребность в подготовке основательных фундаментов. Можно одновременно отделывать внешние и внутренние стены, а общая скорость монтажа заметно вырастает. Наименьшая площадь парной равняется 250х250 см. Рекомендуется использовать для фундамента асбоцементные трубы диаметром 100 и длиной 4000 мм, которые заполняются бетоном.

Все деревянные элементы тщательно сушат перед монтажом. Стропила собирают на земле, после чего поочередно поднимают и ставят над стойками каркаса. Кровлю делают только в вентилируемом варианте.

Желательно не поднимать потолок в парной выше 210 см. Лишь завершив отделку каркаса, баню разбивают на отдельные комнаты.

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

• Простота строительства;
• дешевая конструкция (малая плата за материалы);
• упрощение фундаментных работ в сравнении с другими вариантами;
• слабая теплопроводность;
• возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

• исключение усадки;
• отсутствие надобности в сложной строительной технике;
• экологическая безопасность (редкость для дачных бюджетных построек);
• возможность выполнить все работы без привлечения специалистов;
• исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;
• широкое разнообразие вариантов отделки.

фотографий

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Пенопласт или простая минеральная вата не служат достаточно эффективно, а первый вариант к тому же легко загорается.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

Тонкости проектирования

Простота строительства и доступность его для непрофессионалов не означают, что можно смело приступать к работе без подготовки. Даже наличие опыта подобных работ не дает оснований для благодушного настроя. Избежать серьезных ошибок поможет хорошо продуманный проект и чертежи будущего сооружения.

На незначительной площади (3х4 или 4х4 м) требуется максимально повышать интенсивность использования пространства. По возможности столь небольших бань вообще стоит избегать, если есть достаточная территория для застройки.

Самая простая схема – когда парильное, душевое, котельное и гардеробное отделение объединены. Но такой шаг приемлем лишь для мини сооружений или перевозных бань, потому что не получается распределить температуру как положено. Потому стараются создать даже при наименьших габаритах пусть совсем небольшие, но автономные комнаты. Баня 3х4 м вполне может быть обогрета малым котлом либо работающей от дров печью. Отдельные проектировщики находят даже возможность дополнить ее верандой или террасой.

Минимальные по размеру проекты обладают рядом ценных свойств:

• незначительный расход стройматериалов;
• практически полное исключение отходов;
• высокая скорость работ;
• прочность и надежность (так как на малой площади экономить на качестве комплектующих не требуется).

Следует помнить, что даже маленькая одноэтажная пристройка к дому должна регистрироваться в органах кадастрового учета.

На более крупном участке вполне можно соорудить баню размером 6х6: она уже позволит не только смывать грязь с себя, но и приглашать всю семью и даже компанию друзей. Типичные проекты с такими сторонами подразумевают значительную площадь комнаты отдыха – она может достигать 20 м2. Чаще всего именно там располагают и лестницу, связывающую первый этаж с мансардой.

Двухэтажная баня превосходит одноэтажную уже потому, что она позволяет организовать дополнительное пространство для жизни и досуга. Часто там размещают комнаты для приема гостей, спальни, ставят столы для бильярда или иной спортивный инвентарь.

Благодаря каркасной технологии подавляющая часть затрат относится к основанию постройки, и если оно уже есть, последующие этапы работ будут значительно доступнее.

В строительстве двух этажей первым шагом оказывается создание фундамента из опорных столбов, причем основание требуется покрыть слоем гидроизоляции. Специалисты рекомендуют построить стропильную систему бани из досок сечением 10х5 см, а на обрешетку обычно идет доска толщиной 2,2 см.

Каркасно-щитовое строение собирается по принципу игрушечного конструктора. Найти подходящие для сооружения помывочной с бассейном комбинации элементов не составляет труда, затем их только ставят на подготовленный каркас. В комплекте обычно идет подробная технологическая инструкция, помогающая избежать ошибок – если только ее строго соблюдают. В случае с мобильными банями все еще проще – их собирают не на строительных площадках, а на промышленных предприятиях. Все, что остается заказчикам, – это только дополнить готовые блоки необходимыми деталями.

Большинство проектов предусматривает использование двускатных крыш, чердачное помещение под ними не организуется или оно очень маленькое. Внутри зато часто ставят банный инвентарь. При выборе типа фундамента руководствуются категорией грунта и его состоянием. Масса постройки, даже если учесть наличие в ряде вариантов второго этажа, сравнительно невелика. Проектные показатели утепления зависят от того, будет ли баня использоваться круглогодично или же она предназначена лишь для теплого сезона.

Расчет количества материалов

Потребность в узлах металлокаркаса подсчитать не так сложно: любой продавец сможет сделать это, узнав необходимые размеры и исполнение. В типовых проектах точный расход металла нормирован, а если они составляются по индивидуальному заказу, тогда все расчеты берут на себя проектировщики. Но все равно их надо контролировать, поскольку даже на железном материале часть строителей может допускать «ошибки» в свою пользу. Перед расчетом потребностей в древесине нужно выбрать, будет ли применяться в данном случае брус либо бревно. Конструкции на основе бруса предпочтительнее, потому что:

• заметно сокращается усадка;
• нет строгих ограничений по величине и геометрии;
• работа значительно упрощается.

Наиболее крепкий брус, по оценке специалистов, производят из хвойных пород, к тому же они менее подвержены разрушительному действию грызущих дерево насекомых и микроорганизмов. Стандартные размеры бруса, учитываемые при расчетах, составляют от 10х10 до 20х20 см. Подсчет объема производится путем умножения длины на высоту и на толщину единичного элемента.

Часть мастеров утверждает, что нужно добавлять к полученному результату 10-30%. Но этот шаг откровенно глупый, потому что наоборот придется тратить меньше бруса – его не монтируют на проемах окон и дверей.

Неопытные заказчики и даже строители подменяют длину периметра площадью, и потом оказываются вынуждены останавливать работу, докупать недостающие материалы и тратиться на их транспортировку. Чтобы не ошибиться, следует также внимательно проверять маркировку и сопроводительные документы. В отдельных случаях на ценниках и в речах продавцов указываются несколько большие размеры бруса, чем он есть на самом деле.

Чтобы дополнительно сэкономить, можно сменить брус на доски, а облицовку выполнять из пластмассовой вагонки либо профильных листов. При работе приемлемы только доски высшей категории.

Этапы строительства

Просчитав потребность в материалах и выбрав размеры каркасной бани, нужно разбираться с последовательностью строительных работ. Принципиальных отличий от сооружения иных бань или городских домов по порядку этапов нет, но на каждом из них обнаруживается своя специфика.

Фундамент

Так, при возведении основания лучше всего использовать столбчатые конструкции. Их собирают из асбоцементных труб диаметром приблизительно 10 см, упрочняемых изнутри бетоном. Потом размечают внешние контуры и при помощи бура сверлят проемы, уходящие вглубь на 2 м.

К сведению: величина заглубления в отдельных случаях может быть больше или меньше. Это решение принимают, ориентируясь на тип почвы и глубину подземных вод. Каждая труба вводится в проем и засыпается сверху песком крупной фракции, к тому же ее основательно трамбуют. При заливке используют бетон, который готовят из:

• 1 части цемента М200;
• 4 частей песка;
• 7,5 частей мелкого щебня;
• 3 частей чистой воды.

Согласно пошаговой инструкции, наполнение труб должно быть плавным, на каждую из них по готовности ставится крепкая стальная пластинка. Смонтированные трубы должны высохнуть, и только затем доходит очередь до монтажа нижней обвязки. Коробка обрабатывается дезинфицирующими средствами и покрывается слоем гидроизоляции. Поверх обвязки размещают лаги, из них формируется черновой пол. В промежутке, отделяющем конструкцию из лаг и обвязку, настилают рубероид, иногда обильно промазывают это место мастикой.

Устройство фундамента под каркасной баней, имеющей два или три этажа, должно учитывать общую нагрузку и давление снега. Деревянные основания допускается делать лишь для миниатюрных бань, общая площадь которых 12 кв. м и менее. Повышенное внимание нужно будет уделить расчетам диаметра бруса и нивелировке поверхностей.

Обязательно на одном уровне ставят несколько брусков, подравниваемых по периметру кольями. Такие системы хорошо проявляют себя на глинистых грунтах, где они стабильно служат много лет.

При строительстве бань на винтовых сваях нет необходимости стыковать опорные конструкции при помощи бруса либо швеллеров. Такие опоры помогают строиться даже на склоне холма или на сильно размываемом берегу реки с бурным течением. Введение свай в грунт производится либо с привлечением специальной техники, либо за счет усилий нескольких строителей одновременно. При работе категорически нельзя отклонять опору от линии горизонта.

На каждом четвертом витке положение сваи тщательно выверяется с использованием магнитного уровня. Наклонившиеся при закручивании конструкции запрещено по технологии извлекать наружу, их положение корректируют с использованием ротационного нивелира. Чтобы избавиться от зазоров, разделяющих сваи и окружающий грунт, можно применять любой прочный бетон и фрагменты арматуры. Закончив установку, сваи проверяют на ровность. Если все в порядке, на них сверху привариваются оголовки; слив в бане всегда оборудуют не только в моечном помещении, но и в парилке.

Многие стараются поставить баню на ленточном основании. Такое решение приемлемо даже на склонной к подвижкам и просадкам почве, которая может легко вспучиваться. Лента делится на финскую и канадскую; обе технологические школы просты, но требуют внимательного и ответственного подхода. Монолитные фундаменты возводят непосредственно на стройплощадке, а сборные только укладывают и соединяют. Чаще всего ориентируются на мелкое заглубление (до 50 см), такая лента равномерно разводится под несущими стенами.

Выбор подходящего варианта основания часто бывает затруднен без геологических изысканий. Простейшая проверка может выполняться самостоятельно: тип грунта и его визуальную характеристику узнают, копая траншею на 150 см в глубину. Внимательно оценивают не только высоту стояния подземных вод, но и уровень, на который земля промерзает.

При любом виде оснований стройплощадка заблаговременно очищается от трав и кустов, цветов и дерна. Не должно остаться даже пней, корней и любых предметов, способных помешать строительству.

Упростить выполнение разметки помогают крепкие шнуры из цветных тканей. В соответствии с разметкой нужно копать выемку под фундамент, которая будет на 50 см глубже и на 400 см шире подготовленного ориентира. Подушка постройки делается из песка, который обильно заливают водой и трамбуют. Затем перекрывают первый слой щебнем. Гидроизоляция ставится по боковым плоскостям траншеи. Традиционно применяют рубероид, хотя все чаще на смену ему идет более современный пенетрон.

Опалубка создается так: верхний край гидроизоляции служит для укладки досок, толщина их 50 мм, а ширина максимум 1,5 м. Класть доски нужно без малейших щелей, с возвышением над землей на 30 см. Потом проводится еще и армирование: в опалубку вводят обвязанную проволокой арматуру, заводимую на 50 мм ниже верхней точки опалубки (позднее полностью скрывается слоем бетона). Бетонирование производится смесью цемента с песком и гравием, по густоте она подобна плотной сметане. Дополнительное упрочнение достигается за счет пластификаторов.

Рекомендуется готовить строительный раствор самостоятельно, поскольку это гораздо быстрее, чем получение готовой смеси с завода. Кроме того, такой подход поможет сберечь качество холодного шва, избежать просачивания через него воды, которая стала бы портить цоколь. И, что немаловажно, различиями в стоимости можно пренебречь. Завершив работу, фундамент перекрывают непроницаемым для жидкости материалом. Затвердеет бетон за 24 часа, но вот окончательную прочность наберет только через несколько недель.

Опалубка должна делаться с использованием ровных и крепких щитов, чтобы внешний вид ее был идеальным. Гвозди заколачивают строго изнутри во внешнюю сторону. Если поступить наоборот, снять щиты окажется намного сложнее. При работе над опалубочными конструкциями требуется сразу подумать про выводы для канализации, водопровода и электрических кабелей. Если они сразу не предусмотрены, потом потребуется долбить и нарушать качество монолита.

Ставить ленточный фундамент в виде монолитного пояса под баню из каркаса вполне допустимо, если плодородный слой грунта вынут и заменен подсыпанным песком.

Как монолитное решение, так и малозаглубленную конструкцию, и не заглубляемое основание обязательно оберегают от силы морозного пучения. Для этого используют:

• дренажные средства;
• боковые грани;
• утеплитель вокруг отмостки;
• удаление пучинистых почв с замещением их песком либо щебнем.

Ленты с малым заглублением недопустимо использовать на различных склонах: там они не выдержат значительного усилия сдвига. Когда строят на пылящем песке или насыпи, внизу кладут расширительную плиту. Правильно выполненный монолит всегда имеет большую высоту, нежели ширину. Причем разница составляет 2-4 раза; подобный шаг позволит сделать цокольную часть конструкции оптимальной, можно будет сформировать и перекрытие балок, и грунтовые полы.

Стены и пол

Работать начинают, расставляя особые стойки, которые будут зафиксированы верхней обвязкой. В промежутках между ними добавляются другие стойки. Они сделают баню крепче и стабильней. Коробка перекрывается досками, прикрепляют их на саморезы. Последовательно собрав детали, формируют конструкцию окончательно.

В каркасных постройках окна и двери монтируются сразу же, не дожидаясь полного завершения работ.

В большинстве каркасных бань полы создают из лаг и досок, но точно определить подходящую величину этих элементов без сложных расчетов не получится. Но в этом и нет необходимости – частные застройщики вполне могут обходиться готовыми усредненными значениями. В большинстве случаев приемлемыми оказываются доски толщиной 30-40 мм и чистовые лаги на основе бруса сечением 100х150 мм. Толщина доски, выраженная в миллиметрах, должна приблизительно соответствовать зазору между лагами, выраженному в сантиметрах.

Если используется теплоизоляция, разрывы между лагами чистовых настилов корректируют с учетом создаваемого утепляющего слоя.

Что касается основных материалов, то для создания пола в каркасной бане подойдут все долго служащие породы древесины. А вот тополь и прочее мягкое дерево неприемлемы. Перед покупкой и использованием следует внимательно проверять сухость и целостность материала, отсутствие трещин, расколов и других проблем. В идеале все пиломатериалы должны браться из одной партии, прошедшей камерную сушку.

Чистовой настил желательно делать из обрезной либо шпунтованной доски, поскольку ее не потребуется дополнительно шлифовать, а вот черновое основание может быть и необрезным.

Альтернативой деревянным конструкциям часто выступает наливной пол. Такое решение становится с годами все популярнее, оттесняя на второй план также керамические и каменные поверхности. Ключевыми достоинствами наливного пола можно считать:

• целостность создаваемого покрытия;
• высокую механическую крепость и отличную сопротивляемость износу;
• нулевой уровень пожарной опасности;
• отсутствие пыли и вредных выделений при эксплуатации;
• значительное разнообразие вариантов оформления, в том числе украшение трехмерными рисунками;
• уход куда проще, чем за деревянными конструкциями.

Но есть и объективные слабости: так, наливной пол окончательно затвердевает лишь через несколько суток, когда по деревянному можно ходить сразу. Велик риск появления царапин и грязи, а стоимость такого покрытия весьма высока. Любые банные полы рекомендуется делать с уклоном в сторону слива, это помешает воде и мыльной пене растекаться по всем направлениям. Наливной пол можно делать по горизонтали (без уклона) или лить смесь на основание, уже имеющее уклон. Первый вариант требует тщательно герметизировать пересечения пола со стенами, а второй труднее в исполнении, зато направляет всю жидкость в нужную сторону сразу.

Наливной пол нельзя просто так «наливать»: его подложка готовится очень тщательно. Поверх дерева нужно укладывать мощные стяжки из бетона, причем с армированием. Чем скорее будет залита смесь, тем лучше – она стремительно утрачивает текучесть, и если это произойдет до окончания работы, все затраты окажутся напрасными. Чаще всего полы заливают вдвоем.

При работе со стенами в большинстве случаев лицевая обшивка делается на основе вагонки или древесно-стружечных плит. Гидроизоляция обеспечивается пергаментом, укладываемым под внешнюю обшивку. Лишь затем используется утеплитель, который должен быть идеально экологичен и безопасен в пожарном отношении. Общая толщина пирога и отдельных слоев его определяется климатическими параметрами территории и особенностями использования каркасной бани.

Круглогодично применяемое строение должно иметь не только более толстые стены, но и специальную пароизоляцию. Оптимальным решением для нее считается полиэтиленовая пленка.

Окрашивание обшивки стен, даже в предбанниках, нежелательно, потому что пары даже самых безопасных красок и лаков могут быть вредны для здоровья. При продумывании конструкции стен особое внимание уделяется тому, как в них пройдут вентиляционные каналы и электрические провода. Поскольку для наружной отделки применяются легковоспламеняющиеся материалы, а в воздухе часто присутствует избыточная влага, стоит отдавать предпочтение замкнутым, основательно изолированным кабельным каналам.

Если отделывать помещения будут при помощи досок, их толщина должна составлять примерно 30 мм. При меньшей величине страдает прочность, при большей – конструкция становится тяжеловесной.

Крыша

Базовые детали, используемые при сооружении кровли каркасной бани, постепенно укладывают и собирают воедино непосредственно на площадке. Ферма должна встать на подготовленную каркасную основу. Упростить работу над созданием крыши помогает размещение ее на черновом дощатом настиле. В образцовый пирог всегда входят вентиляционные системы, поэтому промежуток от стропил до контрбруса заполняется пароизоляцией. Обрешетка должна присоединяться к брусу.

Потом наступает время делать фронтоны из ориентированных плит или качественных досок. В большинстве случаев стоит ограничиться самой простой односкатной кровлей, которая выполняется быстро и без лишних затруднений. А вот если выбрать совершенно оригинальную конструкцию, не всякий специалист сможет завершить работу грамотно и в течение отведенного срока.

Что весьма важно, при одинаковой площади двускатные решения оказываются на 50-100% дороже, и эта разница не оправдывается даже их специфическими возможностями. При правильном расчете накрытие с одним скатом прослужит многие годы и все это время будет исключительно удобным в использовании.

Плоские кровли на банях своими руками делать не рекомендуется. Экономичность подобного выбора только кажущаяся – необходимость в мощной искусственной вентиляции при слабости естественной поглощает всю экономию. По мнению квалифицированных строителей, односкатная крыша должна располагаться под общим уклоном от 20 до 30 градусов. При соблюдении этого условия жидкие и твердые осадки будут самопроизвольно сходить вниз.

Создать скат можно двумя способами: намеренно делая стены неодинаковыми по высоте или устанавливая стойки. При втором варианте материала тратится меньше, но тепло будет держаться хуже.

Кровельщики со стажем точно знают, что при уменьшении угла наклона крыши приходится использовать все более гладкие лицевые материалы. Но при угле менее 10 градусов даже лучшие решения не позволяют избавиться от образующихся луж и заносов снега. Мауэрлат формируется из бруса хвойных пород сечением не ниже 15х15 см. Снаружи он покрывается слоем гидроизоляции (смазывается мастикой либо оборачивается рубероидом). Стропила делаются исключительно из ровных досок сечением 5х15 см, которые изготовлены из твердых сортов дерева.

При подобных габаритах достигается оптимальный запас прочности и остается возможность крепить утеплитель до 15 см толщиной, если будет нужно. К сведению: длина стропил просчитывается с резервированием на свесы, которые улучшают защиту стен от воды. Все концы стропильных ног оснащаются пропилами для мауэрлатов, которые крепят гвоздями или накладками из металла. Обрешетка прикрепляется к ногам стропил под прямым углом.

Под определенными кровельными материалами, склонными к деформации, обязательно создается неразрывная обрешетка на основе влагостойкой фанеры.

В остальных случаях ставят решетки из реек, толщина их варьируется от 2,5 до 3 см. Но в каждом конкретном случае, конечно, эта толщина должна быть единообразной во всем объеме. Желательно перекрывать бани с односкатными кровлями ондулином, профнастилом, металлической или мягкой черепицей. Если внизу располагается простой потолок, без чердака или мансарды, требуется класть плитный или рулонный утеплитель. Вне зависимости от этого используют:

• гидрофобную пленку;
• антипиреновые и антисептические пропитки;
• крепежные элементы специального образца;
• тщательно отобранные и проверенные инструменты.

Крыши односкатного типа должны опираться на стропила, расставленные с шагом 0,5-0,8 м. Кровельный материал следует присоединять к основанию при помощи особых саморезов, включающих шляпки из синтетического каучука. Такие верхушки помогают заблокировать просачивание воды. Если специализированного крепежа нет, нужно применить простые саморезы, дополняя их внешними резиновыми прокладками. Потом зашиваются фронтоны, обустраивается водосток – на этом внешние работы по каркасной бане завершены.

Отделка

Какой бы надежной и прочной ни была созданная «коробка», ограничиться ею не получится. Обязательно требуется защитить эти конструкции от негативных внешних воздействий и одновременно сделать их привлекательнее.

Отделка внешних стен помогает застройщикам и проектировщикам выражать свои вкусы, эстетические приоритеты. Часто их стараются обшить сайдингом, вагонкой. Ненамного по популярности этим материалам уступают блок-хаус и штукатурка.

Перед нанесением любой облицовки нужно проверить черновые стены. На них не должно быть даже незначительных трещин, стыки обшивки должны плотно прилегать друг к другу. При помощи винилового сайдинга можно создать самые разные визуальные картины: и имитацию простого дерева, и «кирпичную» стену, и нечто высокотехнологичное по духу. Не менее хорошо проявляют себя пластиковые панели, а если нужно повысить натуральность облика бани до предела, стоит выбрать блок-хаус.

В случае выбора вагонки ее требуется выдержать несколько суток, чтобы прошла акклиматизация.

Декорирование каркасной бани изнутри не менее важно, чем снаружи. Рекомендуется отдавать предпочтение экологически безопасным материалам, их повышенная стоимость полностью оправдана. Выбор дизайна во внутренней отделке сейчас ничем не ограничен, можно использовать любой стиль, не обязательно традиционный русский. Предбанники отделывают и лиственной, и хвойной древесиной. А вот цвет желательно выбирать максимально спокойный и уравновешенный, учитывая предназначение бани.

фотографий

Моечные отделения покрывают вагонкой, заблаговременно пропитанной смесями, блокирующими гниение. Часть потребителей использует панели из пластиков и даже листы поликарбоната. В парилке не место хвойным породам дерева, за исключением кедра. Среди лиственных разновидностей на первом месте неизменно оказывается липа, которая не обжигает при касании и не выцветает при долгой эксплуатации. В более бюджетных проектах предпочтение отдают осине и ольхе.

Декорировать банную кирпичную печь можно при помощи изразцов: этот вариант наиболее прост, дешев и при этом позволяет обеспечить привлекательный внешний вид. Не следует навешивать изразцы на кладку, они должны опираться на основание печи. От простого оштукатуривания стоит отказаться, оно не дает приличных результатов даже в сухих помещениях. Неплохие результаты подчас приносит использование декоративного камня.

Если печь не кладется из кирпича, а поставляется на заказ, стоит выбирать то решение, которое соответствует избранному стилю.

фотографий

Вентиляция

Даже самые прочные и надежные материалы не прослужат долго, если внутри будет застаиваться влага. Да и постоянное скопление затхлого воздуха никому не доставит удовольствия. Все эти проблемы решаются с использованием тщательно продуманной вентиляции. В большинстве случаев выбор делают между приточно-вытяжной и естественной системами. Самостоятельная циркуляция обеспечивается путем размещения входа для воздуха на высоте 0,5 м от пола, а выхода для него – примерно на том же расстоянии ниже потолка.

Оборудовать выходное отверстие внизу можно исключительно при использовании принудительной вентиляции или большой вентиляционной трубы. Ввод холодного воздуха может быть организован в пространстве за печью, а выход в самом полу, если подвал связан вентиляцией с уличным воздухом или прочими помещениями. Для встроенных в дом бань требуется всегда использовать средства принудительной вентиляции.

Чем утеплить?

Винить качественный и интенсивный воздухообмен в недостатке тепла в бане неразумно. Почти всегда реальной причиной проблемы оказывается слабое и некачественное утепление. В большинстве случаев используют плиты минеральной ваты. Благодаря большому количеству воздуха внутри они отлично удерживают тепло, а высокая температура плавления позволяет не бояться пожара. Часто каркасная стена утепляется камышовыми плитами, которые безопасны в экологическом плане и хорошо выполняют свою задачу.

Дешевизна вспененных синтетических материалов и легкость их, устойчивость к действию влаги делают такие защитные покрытия одними из лучших. Но важно понимать, что не все материалы этого ряда одинаково совершенны. К тому же любой такой утеплитель допускается применять лишь там, где исключен сильный нагрев.

Теплозащита обязательно должна прикрываться от контакта с водой и водяными парами. Промокшие утеплители быстро портятся и теряют свои положительные качества.

Классический подход к утеплению печей и окружающего их пространства подразумевает использование для защиты различных материалов асбеста. Его можно применять в виде плит или полотен. Но учитывая опасность асбестовых волокон для человека, целесообразно использовать иные способы отделки:

• базальтовое волокно;
• изолон;
• иглопробивные маты.

Тепло в бане может уходить не только сквозь стены; большая часть его утечек происходит через полы и потолки. Для создания теплозащиты внутри них иногда пользуются керамзитом. В утеплении стен он применяется все реже, потому что слишком тяжел (500 кг на 1 м3) по сравнению с общедоступными аналогами. К тому же керамзит значительно уступает по удержанию тепла и пенопласту, и минеральной вате, поэтому толщина утепляющего слоя вырастает. А еще он пусть медленно, но неуклонно вбирает воду, высушить же материал оказывается весьма сложно.

Довольно длительную историю имеет утепление каркасных построек опилками. Они абсолютно безопасны в экологическом и санитарном плане, но положить такую теплозащиту быстро не выйдет. Древесная стружка используется не только для утепления, но и как подстилка для животных, удобрение и во многих других случаях. Поэтому поставщики уже не отдают ее бесплатно, а предпочитают получать деньги за столь востребованный товар. В крупном городе опилки продаются еще и в супермаркетах, но там уровень цен даже выше, чем на лесопилках.

Для работы подойдет только стружка из твердых лиственных пород. Максимальная допустимая влажность – 20%, а лучше, если она будет даже ниже. Чистые опилки на стройках не применяют уже давно, потому что они оседают и образуют пустоты, внутри может появиться грибок.

Обязательно следует обработать сырье борной кислотой либо медным купоросом. В стандартную смесь входят также глина либо цемент (при отделке потолка), известь либо гипс.

Слой опилок под полом должен составить минимум 200 мм, а в северных регионах РФ этот показатель можно нарастить еще на 50%. Насыпная укладка подразумевает смешивание отходов обработки дерева с вяжущими материалами, затем состав вливают в формы из дерева, по которым кладется пол. Основание оберегают от сырости при помощи крафт-бумаги, полиэтилена и аналогичных материалов. Состав размещается однородно по всей площади, утрамбовывать его приходится лишь в редких случаях. Окончательная готовность утеплителя достигается через двое суток.

Примеры готовых строений

Красивые каркасные бани могут быть выполнены в самом разном исполнении. Вот так выглядит конструкция с не слишком крутой кровлей, выдвинутой вперед над фасадом. Перед дверью размещена своеобразная платформа, на которую нужно подниматься по небольшой лестнице. Дизайнерская концепция явно выстроена в духе максимальной натуральности постройки. Многие угловые бани, построенные по каркасной технологии, отделываются сайдингом.

При грамотном исполнении отличить их от простых бревенчатых строений оказывается крайне сложно. Современный подход к баням часто подразумевает использование стиля минимализм. Яркий пример представлен на фотографии – тут есть только полог, небольшой трап и отделанные вагонкой стены да прямоугольное окно. Построить подобное сооружение можно своими руками, притом в кратчайшие сроки. Пользоваться любой из представленных разновидностей моечной легко и удобно.

Одним из первых и наиболее важных этапов возведения любого здания является обустройство опорной конструкции, способной стойко выдерживать создаваемые строением нагрузки и обеспечивать его сохранность и целостность в течение долгих лет службы. Не является исключением и компактная баня 3х4 м. Несмотря на свои объективно скромные габариты, эта постройка также нуждается в качественной и правильно смонтированной опорной конструкции.

В ходе изучения нижеизложенной информации, вы узнаете, как выбрать подходящий фундамент для бани 3х4 м, на основании каких показателей определяется выбор конкретной конструкции, как ее правильно рассчитать и непосредственно возвести. Полученные сведения помогут вам выбрать наилучшим образом подходящую разновидность и оптимальные габариты опоры, а также отказаться от услуг сторонних исполнителей, существенно сэкономив бюджет, выделенный на возведение бани.

К фундаменту любого здания предъявляется 2 ключевых требования. Во-первых, опорная конструкция должна быть максимально надежной и долговечной. Во-вторых, конструкция фундамента должна быть таковой, чтобы сезонные подвижки грунта не оказывали на нее существенного воздействия.

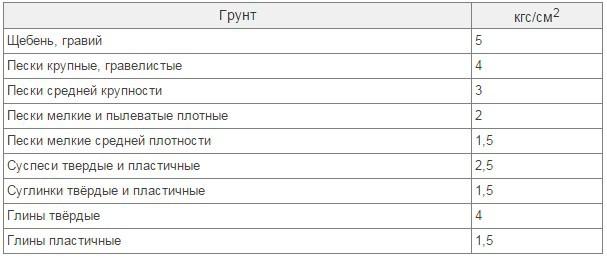

При выборе конструкции фундамента и его габаритных размеров, помимо всех прочих факторов нужно принимать во внимание тип грунта в месте строительства и глубину промерзания почвы, в соответствии с которой определяется такой значимый показатель как глубина заложения опорной конструкции. В ходе изучения сторонних руководств, вы наверняка сталкивались с рекомендацией не совсем компетентных авторов закладывать фундамент на глубину 60-80 см и т.п. В некоторых случаях, разумеется, подобный совет является актуальным, но далеко не всегда. Суть в том, что в разных регионах страны грунт промерзает на разную глубину и это нужно учитывать. Информация в отношении данных моментов приведена в следующей таблице.

Помимо глубины промерзания грунта, нужно обязательно принимать во внимание его тип. На изображениях показано, какие существуют типы грунтов и как они выглядят.

Свойства, состав и типы почв
Классификацию разновидностей почв

Зависимость глубины заложения от уровня прохождения грунтовых вод и промерзания почвы отражена в следующей таблице.

На основании всего вышесказанного, можно привести таблицу с рекомендациями по выбору типа фундамента для бани 3х4 м в соответствии со свойствами грунта на строительном участке.

Фундамент	Иллюстрация	Грунт
Ленточный (сборный, монолитный, сборно-монолитный)		Непучинистый, сухой, песчаный
		Непросадочный глинистый
Плитный сплошной		Подвижный, пучинистый, просадочный
Свайный		Практически все типы грунтов

Ленточные опорные конструкции являются наиболее распространенным и.

Плитные встречаются несколько реже, т.к. могут использоваться в комплексе далеко не со всеми типами грунтов – слишком подвижная почва попросту разрушит плиту.

Свайные фундаменты являются наиболее универсальными, однако покупка и монтаж винтовых свай напрямую приводит к увеличению итоговой стоимости выполняемой работы, что является допустимым далеко не для каждого застройщика.

Более бюджетный вариант опорной конструкции, во многом схожей со свайным основанием, – это столбчатый фундамент.

Ввиду вышесказанного, мы предлагаем ознакомиться с инструкциями по расчету и возведению наиболее часто использующихся разновидностей опорных оснований: ленточного фундамента и столбчатой конструкции.

Расчет фундамента: основные принципы и важные замечания

Порядок расчета для фундаментов ленточного и столбчатого типа будет различаться. Задача: определить, сможет ли основание с выбранными параметрами выдержать нагрузку, создаваемую зданием из выбранных застройщиком материалов, а также атмосферными осадками.

Расчет ленточной конструкции

В рассматриваемом примере выполняется расчет монолитной системы из бетона и гранитного щебня. Следующее изображение наглядно демонстрирует план и размерные характеристики возводящегося основания. Взяв за основу нижеизложенные рекомендации, вы сможете самостоятельно откорректировать план опоры и порядок расчета нагрузок.

Наш ленточный фундамент имеет размеры 4х3 м. Конструкция – наклонная, расширяющаяся к низу. Благодаря этой особенности будет обеспечиваться более высокая устойчивость силам пучения почвы на участке.

Самым сильным нагрузкам в рассматриваемой конструкции будут подвергаться 4-метровые участки, т.к. перекрытие и лаги опираются как раз на боковые стены. Рассчитаем, какую нагрузку будут создавать перекрытие и лаги бани на 1 м фундаментной подошвы. Чтобы найти суммарную величину нагрузки, надо определить, какую нагрузку на бетонную конструкцию будет создавать снег, конструкция кровли, перекрытие, а также стены. Дополнительно принимаются во внимание нагрузки, создаваемые непосредственно материалом изготовления опорной конструкции.

Снеговые нагрузки определяются посредством произведения нормативной нагрузки, создаваемой снегом в конкретной местности на грузовую площадь кровельной конструкции для 1 м опорной системы. Значение нормативной снеговой нагрузки определяется по соответствующей документации – здесь это СНиП под номером 2.01.07-85. Также можно ориентироваться по специальной карте.

Дополнительно стандартизирован ные значения коэффициентов, использующихся при нахождении снеговых нагрузок, будут приведены в соответствующей таблице.

Чтобы определить грузовую нагрузку кровельной конструкции на метр основания, надо разделить суммарную площадь крыши на длину опоры. Для расчета, при этом, используются лишь значения длины боковых лент (4+4=8 м). Длина торцевых частей (3+3=6 м) в этом расчете не фигурирует, т.к. кровельные балки, как отмечалось, будут опираться конкретно на длинные банные стены.

Снеговые нагрузки рассчитываем в следующем порядке:

• находим суммарную площадь кровельной конструкции. Для этого перемножаем значения удвоенной длины кровельных скатов и длины кровельного карниза. Длину ската рассчитываем так: 3/2=1,5/cos 45=2,86 м. Суммарную площадь кровельной конструкции рассчитываем так: 2*2,86=5,72*4=22 ,88 м 2 (округляем до 23 м 2);
• рассчитываем грузовую площадь кровельной конструкции для метра опоры: 23/8=2,88 м 2 ;

в качестве примера рассчитываем опорную систему для региона, входящего в зону II по снеговым нагрузкам. Показатель удельной снеговой нагрузки здесь составит 70 кгс/м 2 (значения для других зон покажем в таблице). Рассчитываем так: 2,88*70=202 кгс.

Определяем нагрузку, создаваемую кровельной конструкцией. Нам надо найти значение нагрузки от квадратного метра проекции кровельной системы в горизонтали. У нас это 1,5 м черепичной двускатной кровли. Смонтирована она под углом в 45 градусов.

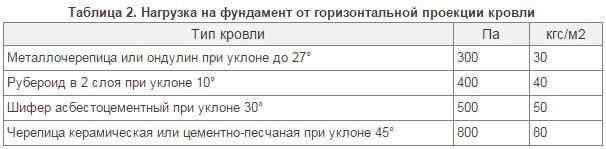

Подбираем подходящее значение в следующей таблице.

И считаем: 1,5*80=120 кгс.

Для определения нагрузки от перекрытий предварительно смотрим в таблицу.

В этом примере грузовая площадь тоже припадает на боковые стороны опорной конструкции (перекрытия опираются на боковые банные стены). Грузовую площадь банных перекрытий на каждый метр фундаментной системы находим так: 4*3=12/4=3 м 2 . Плотность деревянного перекрытия – 300 кг/м 3 . Нагрузку находим так: 3*300=900 кгс. Если перекрытие в вашей бане выполнено из железобетона, в расчетах используем значение равное 500 кг/м 3 , вместо упомянутых 300 кг/м 3 , актуальных для деревянных конструкций.

Узнаем, какую нагрузку создадут на банное основание внешние стены. Предварительно изучаем следующую таблицу.

Берем из вышеприведенной таблицы значение нагрузки, после чего умножаем его на высоту наших банных стен, а после – на толщину стены. Примем высоту стены равную 3 м, толщину возьмем на уровне 0,4 м. Построены наши стены из бревен/бруса. Считаем: 3*0,4*600=720 кгс.

Для расчета нагрузки от фундамента перемножаем показатели объема метра ленты и плотности материала ее изготовления. Плотность берем из таблицы.

Мы делаем фундамент из бетона и используем гранитный щебень. Объем метра ленты конкретно в нашем примере – 0,45 м 3 . Находим нагрузку: 0,45*2300=1035 кгс.

Цены на гранитный щебень

гранитный щебень

Остается лишь найти комплексную нагрузку на 1 м подошвы ленточной конструкции в сечении А-А (было показано на рисунке выше).

Суммируем рассчитанные значения: 202+120+900+720+ 1035=2977 кгс. Опорная конструкции с таким сечением имеет площадь: 50*100=5000 см 2 . Определяем давление на грунт: 2977/5000=0,6 кгс/см 2 . Мы строим на пластинчатой глинистой почве. Для такой почвы расчетное сопоставление несущей способности равняется показателю в 1,5 кгс/см 2 . Следовательно, нагрузки являются более чем допустимыми, и фундамент с такими параметрами будет прекрасно служить долгие годы. Взять расчетное сопоставление несущей способности для вашего грунта можете из следующей таблицы.

Расчет столбчатого фундамента

Рассчитаем столбчатый фундамент. Для его изготовления используем монолитный железобетон. С примерной схемой конструкции можете ознакомиться следующем изображении.

Примечание! На картинке показан план фундамента для строения размерами 6х12 м. Для бани 3х4 м параметры останутся такими же, изменится лишь количество опорных столбов (по стандарту их рекомендуется устанавливать через 2 м, т.е. каждая стена у нас будет опираться на 3 столба – по 2 в углах и 1 посередине длины).

Вверху сечение опор составляет 400х400 мм, в подошве – 800х800 мм. Конкретно в вашем случае габариты могут отличаться, ориентируйтесь по ситуации.

Найдем суммарную нагрузку, создаваемую подошвой опоры на почву. Для этого нам надо вычесть из найденной в предыдущем расчете нагрузки массу опорной системы: 2977-1035=1942 кгс.

Перемножаем показатели нагрузки, создаваемой на промежутке между опорами: 1942*2=3884 и добавляем к найденному значению вес одной опоры. Каждая из применяемых нами опор имеет объем порядка 0,25 м 3 . Плотность используемого железобетона указывалась в ранее приведенной таблице. Массу столба считаем так: 0,25*2500=625 кгс. Нагрузка одного столба на почву будет равняться: 3884+625=4509 кгс. Каждый столб имеет опорную поверхность, равную 6400 см 2 (находим, умножая 80 на 80). В нашем примере показатель несущей способности почвы составляет 1,5 кгс/см 2 . Для определения максимально возможных нагрузок делаем следующее: 6400*1,5=9600 кгс. Полученное значение существенно превышает показатель найденных нами нагрузок (4509 кгс).

Столбчатый фундамент с такими характеристиками будет спокойно переносить нагрузки, создаваемые баней 3х4 м, и даже не «шелохнется». При желании размеры опорных конструкций можно пропорционально уменьшать – главное, чтобы расчетные нагрузки по итогу не превышали предельные.

При этом обустройство столбчатого фундамента при прочих равных условиях потребует примерно в 3-4 раза меньше бетона, чем ленточная опора. Существенно сократятся и земляные работы. В следующем разделе предлагаем вам ознакомиться с результатами расчетов необходимого объема материала для обустройства ленточной опорной конструкции. Расход бетона на заливку столбов вы сможете пропорционально определить после этого, учитывая вышеприведенные сведения в отношении экономии материалов.

Расчет материалов на заливку фундамента

От выбранной внутренней планировки бани напрямую зависит конфигурация ленточного основания, а от нее – расход материалов. В случае с баней 3х4 м вариантов внутренней планировки бани немного – мы их покажем, а вы выберете актуальный для вашего случая. Фундамент будем заливать бетоном 200-й марки – для компактной бани указанных габаритов вполне хватит.

В нашей местности грунт промерзает на 80 см. Ленту закладываем на 20-30 см глубже указанного значения. Возьмем 110 см. Ширину ленты (А) приравниваем к 3 м, длину (В) – к 4 м, высоту (С) – к 110 см, толщину (D ) – к 40 см. В зависимости от планировки, в расчетах будут появляться новые величины. Их дополнительно опишем в соответствующих разделах.

Первый вариант планировки

Опора для бани, состоящей из одного помещения. Выглядит данный фундамент так.

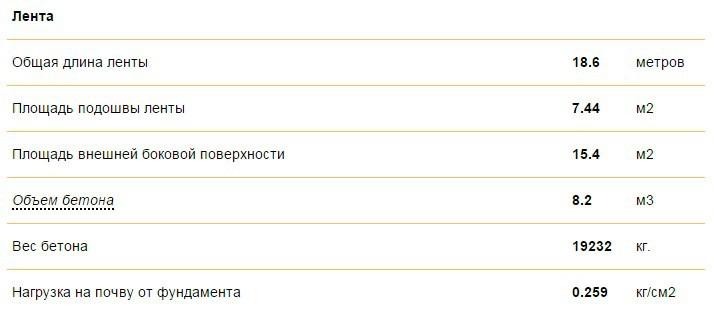

Расчет для ленты выглядит следующим образом (уже с учетом 10-сантиметровых запасов с каждой стороны).

Второй вариант планировки

Более распространенная внутренняя конфигурация бани. Состоит из парилки, помывочной и предбанника/комн аты отдыха.

В этом примере появляется дополнительный элемент, отмеченный как Е. Суммарная длина его составных элементов – 4 м.

Чертеж фундамента выглядит так.

Рассматривать другие варианты планировки для бани 3х4 м бессмысленно – выше были представлены наиболее рациональные способы распределения доступного пространства.

Делаем ленточный фундамент для бани 3х4 м

Обустраиваемая нами конструкция схематически выглядит так.

Приступаем к работе, следуя предписаниям из таблицы.

Таблица. Обустройство ленточного фундамента

Этап работы	Описание
	Во-первых, убираем с площадки мусор и в целом все, что будет мешать нам в процессе выполнения работы. Во-вторых, снимаем верхний плодородный шар грунта (обычно его высота составляет 150-200 мм). Если этого не сделать, сгнившие в будущем растения испортят фундамент. Грунт лучше стараться снимать по уровню и тщательно разравнивать – это упростит процесс последующей разметки основания (не надо будет тратить время на определение самых высоких и самых низких углов, что позволит сэкономить время). В будущем пространство площадки, не занятое бетонной лентой, надо будет заполнить уплотненным грунтом, очищенным от разного рода органики.
	Мы выровняли площадку по уровню и можем начинать разметку с любого угла – перепадов по высоте не будет. В месте расположения любого наружного угла вбиваем в землю арматурный стержень либо деревянный брусок. Отмеряем расстояние до следующего угла и вбиваем там новый брусок/стержень. Натягиваем между вбитыми ориентирами веревку. Повторяем для каждого угла ленты. Разметив углы ленты, мы получим расположенные рядом пары брусков (как показано на фото). Для удобства соединяем их сверху горизонтальной перекладиной из бруса. Замеряем длины диагоналей. Если совпадают – все нормально, если расходятся – мы допустили ошибку. Повторяем процесс разметки более внимательно.
	Копаем траншеи в соответствии с разметкой. Рекомендации по выбору оптимальной глубины траншей приводились ранее. Грунт далеко не убираем – его мы потом используем для заполнения углублений, образовавшихся на первом этапе работы (упоминалось в соответствующем пункте). Дно и стенки траншеи выравниваем по уровню и уплотняем. Если грунт осыпается, устанавливаем временную опалубку из досок.
	Используем чистый мелкозернистый песок. Толщина слоя засыпки – от 200 мм. Чем выше показатели пучинистости грунта, тем больше нужно насыпать песка (вплоть до 600 мм и даже более). Песок удобнее засыпать небольшими (10-15 см) слоями. На фото показано приспособление для ручной трамбовки песка.
	На фото – еще один вариант приспособления для ручной трамбовки засыпки. Чтобы песок лучше трамбовался, проливаем его водой. Делать это лучше перед укладкой материала в котлован, чтобы не размыло.
	С помощью уровня проверяем ровность подушки. Ликвидируем перепады, убирая лишний песок или добавляя его там, где засыпка имеет недостаточную высоту. Примечание! На участках с высоким уровнем подземных вод вместо полностью песчаной подушки целесообразно обустроить засыпку из песка и щебенки в соотношении 1:1,5. Щебень обычно засыпается снизу песка.
	В ранее приведенных расчетах указывалось, какие материалы и в каком количестве понадобятся для обустройства опалубки. На схеме детально продемонстрировано, из каких элементов состоит данная конструкция. Вам остается лишь подготовить требуемое количество заготовок, скрепить их при помощи винтов (чтобы в будущем было проще разбирать) и установить в траншеи.
	На фото вы видите, как в реальности выглядит установленная опалубка для ленточного фундамента. В опалубку можно уложить слой гидроизоляционного материала (к примеру, полиэтиленовой пленки). Наличие такового исключит уход влаги из бетонного раствора.

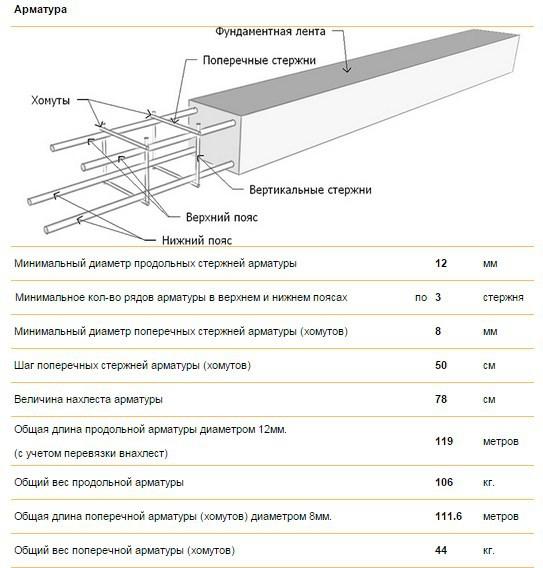

	В расчетах указывалось, сколько и какой арматуры нужно использовать для ленточного фундамента той или иной конструкции. Следуйте полученным рекомендациям. Арматурную сетку можно сделать прямо в опалубке (сначала в 2 ряда устанавливаются вертикальные пруты, затем, перпендикулярно по отношению к ним, крепятся горизонтальные поперечины, обычно имеющие меньший диаметр) либо «на земле» (затем готовая сетка размещается в опалубке). Второй вариант более удобен в реализации, в остальном между ними никаких различий. Для соединения прутов в местах пересечения используем либо вязальную проволоку, либо специальные фиксаторы для арматуры (более удобный вариант). Крепить сваркой не советуем – прослужит такая конструкция меньше. Важно! Арматурную сетку нельзя ставить прямо на основание – ее поведет. Нужно обеспечить минимум 5-сантиметровый промежуток между подушкой и прутами. Для этого используем либо устойчивые камни (дешевле) либо специальные фиксаторы-подставки (удобнее, проще и быстрее). Аналогичный зазор должен быть обеспечен между упрочняющей сеткой и «верхушкой» заливки. Армируются как ленты для наружных стен, так и опорные элементы для внутренних перегородок.
	При желании можно купить раствор в готовом виде – сэкономите время. Полезный совет! Даже для обустройства ленточного фундамента под компактную баню 3х4 м понадобится достаточно много бетона (расчеты приводились ранее). Быстро приготовить его вручную будет достаточно трудно – лучше заранее побеспокойтесь о покупке или хотя бы аренде бетономешалки. Бетон готовим по стандартному рецепту: берем долю портландцемента марки М400, на нее – 3 доли чистого мелкозернистого песка, к ним – 5 долей щебенки. Количество воды определяем по весу цемента – жидкости должна быть примерно половина от этого показателя. На выходе получаем однородную массу средней густоты.
	Заливаем раствор равномерным горизонтальным слоем, параллельно разравнивая его лопатой и протыкая арматурным стержнем, чтобы устранить лишний воздух (по возможности для этого рекомендуется приобрести/арендовать специальное приспособление – глубинный вибратор). Убеждаемся, что заливка выровнена по уровню. После заливки простукиваем деревянным молотком или бруском по стенкам опалубки – это дополнительно будет гарантировать правильное распределение смеси.
	По стандарту бетон застывает и набирает требуемую прочность в течение 28 суток. Полезный совет! Чтобы в реакцию вступил весь цемент, ежедневно проливаем поверхность заливки сравнительно небольшим количеством воды (в особенности актуально для теплого времени года – при недостатке жидкости заливка потрескается). После проливания водой укрываем фундамент полиэтиленом (не даст солнечному теплу слишком быстро испарить воду и дополнительно обеспечит защиту бетона от атмосферных осадков). Если на улице холодно, поверх полиэтилена укладываем слой утеплителя (удобнее всего использовать пенопласт, он не боится влаги, мало весит и легко укладывается/снимается). Опалубку убираем не ранее, чем бетон застынет (на это уходит 1-1,5 недели). В целом же профессионалы рекомендуют оставлять опалубку до полного набора бетоном прочности.

Видео – Ленточный фундамент своими руками

Делаем столбчатый фундамент для бани 3х4 м

Схематически обустраиваемую конструкцию можно представить так.

Мы предлагаем сделать столбчатый фундамент с использованием асбоцементных труб в качестве опалубки. Заливать будем таким же раствором, как и ленточную конструкцию. Для армирования используем аналогичные пруты. Подготовительные мероприятия – от уборки мусора до снятия плодородного шара грунта – выполняются в том же порядке. Разметку тоже делаем по уже знакомой схеме с тем лишь отличием, что здесь мы отмечаем на площадке места будущей установки столбов: в углах каждой стены и перегородки, а также по длине таковых с шагом до 2 м.

Цены на асбоцементные трубы

асбоцементные трубы

Приступаем к обустройству столбчатого основания для бани 3х4 м, следуя положениям нижеприведенной таблицы.

Таблица. Делаем столбчатый фундамент

Этап работы	Описание
	Вооружившись ручным буром с рабочей «насадкой» соответствующего диаметра (чаще всего столбы делают диаметром либо 250 мм, либо 400 мм – в зависимости от предполагаемых нагрузок на основание), подготавливаем углубления для будущих опор. Ямы рекомендуется сделать на пару сантиметров шире будущих столбов (промежутки в дальнейшем заполнятся утрамбованной землей или песком). Над землей столбы обычно выводят на 200-250 мм. Глубину подбираем так, чтобы столбы были опущены ниже точки промерзания грунта на 200-300 мм. Рекомендации в отношении определения глубины промерзания приводились ранее.
	Дно каждой ямы засыпаем слоем песка. Рекомендации в отношении выбора толщины слоя, его альтернативного состава и трамбовки остаются аналогичными положениям по обустройству ленточного фундамента. Для трамбовки прекрасно подойдет бревно соответствующего диаметра с закрепленными сверху ручками для большего удобства работы.
	Собираем упрочняющий каркас, ориентируясь на размеры обустраиваемого столба. Рекомендации по выбору характеристик прутов, их скреплению и размерам зазоров между дном и верхом такие же, как и при возведении ленточной опорной конструкции. Дополнительно здесь рекомендуется оставлять 3-5-сантиметровые зазоры между сеткой и стенками опалубки (трубы). Примерный вид армирующей конструкции показан на фото. Форму каркаса подбирайте в соответствии с формой труб. Трубы вставляем в углубления и выравниваем по вертикали, в трубах размещаем армирующую сетку и приступаем к следующему этапу работы.
	Порядок следующий: - заливаем в трубу-опалубку бетон на высоту примерно 5 см; - приподнимаем трубу – бетон заполняет пространство под ней, благодаря чему образуется дополнительная опорная площадка; - опускаем трубу; - заливаем бетон на полную высоту. Трубы выравниваем вертикально по уровню/отвесу.
	Зазоры между столбами и стенками ям заполняем утрамбованным грунтом/песком. Дополнительную устойчивость труб обеспечиваем любым подходящим способом, к примеру, посредством установки временных подпорок либо же обкладывая трубы вплотную массивными камнями. Оставляем бетон застывать.
	Поверх застывшего бетона укладываем гидроизоляцию: - намазываем слой расплавленного битума; - укладываем рубероид, прижимаем и разравниваем; - повторяем еще раз. Опалубку можно и не демонтировать – мешать она не будет. Продолжать строительство рекомендуется после набора бетоном требуемой прочности, т.е. спустя месяц.

Видео – Столбчатый фундамент своими руками

Видео – Фундамент для бани 3х4 своими руками

Многие приверженцы попариться от души мечтают обзавестись хорошей, но недорогой собственной баней. Местом, где можно и помыться, и отдохнуть, и получить хороший заряд бодрости. Один из доступных и бюджетных вариантов - каркасная баня своими руками: пошаговая инструкция строительства откроет секреты каркасной технологии, станет примером для самостоятельного возведения начиная от фундамента и заканчивая правильным подбором теплоизоляционных материалов.

Имея навык сборки каркасных конструкций, можно достаточно просто и быстро своими руками

Перед тем как построить каркасную баню своими руками, многие задаются вопросом: какой материал использовать для ее возведения? Ведь у многих бани ассоциируются с сооружениями из сруба или кирпича. Но такие постройки довольно дорого обходятся их обладателям, да и время, необходимое на прогрев, например, рубленной бани, составляет около 6 часов.

Преимущества каркасной технологии

Сооружение каркасной бани решает сразу несколько задач, так как это: простая методика строительства, доступность используемых материалов и быстрая скорость возведения. К преимуществам каркасной технологии относят такие:

• самая бюджетная стоимость строительства;
• использование облегченных видов фундамента;
• низкая теплопроводность сооружения способствует быстрому нагреву;
• возможность проведения коммуникаций внутри стен, что положительным образом сказывается на эстетической составляющей сооружения бани;
• отсутствие усадки дает возможность эксплуатировать баню сразу после ее возведения и отделки;
• использование экологически безопасных материалов;
• нет надобности в привлечении специальной строительной техники;
• не требуется специальных строительных навыков при самостоятельном возведении каркасной бани. Видео, выложенные в сети, отлично это демонстрируют;
• отсутствие мокрых циклов возведения дает возможность вести строительство независимо от температуры воздуха и наличия воды;
• множество способов отделки сооружения.

Все эти достоинства способствуют все большей популярности каркасных бань. Отзывы владельцев, которые использовали при строительстве такую технологию, свидетельствуют о том, что такие сооружения экономичны и при правильном возведении способны создать отличные условия для комфортного использования.

Слабые стороны каркасных бань, отзывы владельцев

Чтобы взвесить все за и против технологии строительства каркасной бани, можно поинтересоваться отзывами владельцев. На интернет-форумах имеется много информации от тех, кто уже имеет такую баню и пользуется ею какое-то время. Некоторые оставляют негативные отзывы: каркасные бани, по их мнению, имеют свойство быстро терять внешний вид из-за образования грибка на стенах. Это происходит вследствие быстрого остывания помещения, как бы хорошо оно ни было утеплено.

Этот недостаток можно ликвидировать с помощью применения для теплоизоляции только высококачественных утеплителей. Подойти к выбору материала теплоизоляции необходимо со всей серьезностью. Ведь дешевый пенопласт или минеральная вата не будут в должной степени выполнять свои функции. Использование пенопласта экономкласса может стать причиной возгорания конструкции из-за легкой воспламеняемости утеплителя.

К одному из отрицательных моментов, описанных в отзывах, относится усадка бани. Многие свидетельствуют, что со временем (приблизительно в течение 1,5-2 лет) каркасная конструкция дает усадку, величина которой достигает 8-10 см. Это, в свою очередь, может вызвать деформацию внутренней и внешней отделки строения.

Полезный совет! Чтобы минимизировать последствия усадки каркасной бани, следует использовать при строительстве пиломатериалы, подвергшиеся камерной сушке.

Обобщая сказанное, можно сделать вывод, что основными недостатками являются значительные расходы на утепление стен каркасной бани, необходимость в тщательной антисептической обработке и низкая огнестойкость. Однако, учитывая огромный перечень преимуществ, возведение каркасных бань по популярности не уступает конструкциям из сруба или кирпича.

С некоторыми нюансами сборки и отзывами владельцев можно ознакомиться, посмотрев видео строительства каркасной бани своими руками.

Проекты каркасных бань своими руками. Фото лучших построек

Знакомясь с фото и видео каркасных бань своими руками, многие принимают решение о самостоятельной постройке сооружения. Имея некоторый опыт в строительстве и учитывая положительную практику возведения объектов по каркасной технологии, можно построить такую баню довольно быстро. Однако, как и в любом строительстве, чтобы избежать серьезных ошибок, необходим грамотный проект.

Проекты, фото каркасных бань своими руками 3х4 , 4х4 м

При строительстве своими руками каркасной бани 3х4 м необходимо учитывать, что пространство внутри помещения должно быть использовано максимально эргономично. Такие мини-бани можно возвести на небольшой даче или участке с загородным домом, где есть необходимость в экономии территории. Предаться банным процедурам здесь смогут не более двух человек.

Перед тем как построить каркасную баню быстро и недорого, необходимо иметь готовый проект, на который можно ориентироваться при возведении. В принципе, баня может состоять из одного помещения, в котором будут объединены парилка, душевая и раздевалка. Это не совсем удобно, так как одеваться после принятия процедур в комнате с высокой температурой воздуха и большой влажностью не очень комфортно.

Типовыми проектами каркасных бань 3х4 м предусмотрены такие планировки, где под парилку, помывочную и комнату отдыха отводятся отдельные комнаты. Обогрев такой бани можно осуществить одной дровяной печью или котлом. Чертежи каркасной бани могут учитывать и наличие скромной веранды.

Строительство своими руками каркасных бань 4х4 или 3х4, ввиду их малогабаритности, имеет свои преимущества:

• приличная экономия на строительных материалах - если длина стены сооружения составляет 3 м, шестиметровый брус разрезают пополам и отходов практически не остается;
• скорость возведения - имея в наличии проект и чертеж каркасной бани, возвести конструкцию возможно в течение 2 недель;
• прочность и долговечность - учитывая, что материалов потребуется минимум, можно не экономить на качестве древесины и выбрать добротный материал с хорошей пропиткой.

Полезный совет! Любое новое сооружение на вашем участке, даже небольшая баня, подлежит обязательной регистрации в кадастровом реестре.

Ознакомиться с проектами и выбрать вариант по душе поможет обзор фото каркасных бань небольшой площади.

Проекты каркасных бань 6х6 с мансардой

Если вы обладатель большого приусадебного участка, имеет смысл построить красивую и просторную баню. В ней можно попариться самому и пригласить друзей - места хватит всем. В проектах каркасных бань с мансардой разработана планировка, где комната для отдыха, как правило, занимает до 20 кв. м. В этой же комнате находится лестница, ведущая на мансардный этаж, который обычно используют как спальную комнату.

Многие пользователи выкладывают в сети фото этапов строительства каркасной бани своими руками. Фотоотчеты помогут наглядно ознакомиться с нюансами самостоятельного возведения.

Схема утепления каркасной бани

Один из важных моментов в сборке каркасной бани является ее теплоизоляция. И к подбору материала, и к его монтажу следует подойти со всей ответственностью. В качестве утеплителя может быть использована минеральная вата. Этот материал характеризуется высокой паропроницаемостью, он негорюч и стены с таким утеплителем «дышат». Этим достигается эффект бани из сруба.

Можно укладывать минеральное волокно, сформированное в плиты или рулоны, однако предпочтительней использовать первый вариант. Плиты утеплителя укладывают между стоек. Если в углах ниши каркаса листы деформируются и неплотно прилегают, необходимо с помощью ножа расправить листы. Утеплитель должен плотно соприкасаться с деревянными элементами каркаса по всему периметру, а также между собой.

Полезный совет! Специалисты рекомендуют утеплять каркасную баню двумя слоями по 5 см: первый слой из утеплителя в плитах, второй - из рулонного материала. Таким образом, все стыковочные линии будут перекрыты.

Между плитами утеплителя и внешней обшивкой каркаса укладывают слой гидроизоляции. Для этого можно использовать, например, пленку Тектотен. Дело в том, что в процессе эксплуатации открытый утеплитель частично продувается в вентиляционном зазоре, что приводит к уменьшению толщины утеплителя и ухудшению его теплоизоляционных свойств. Укладка ветрогидроизоляционной защиты из паропроницаемой мембраны станет гарантией эффективности теплоизоляционного слоя.

С внутренней стороны устраивают пароизоляцию из полиэтиленированной алюминиевой фольги. Стыки пленки проклеивают скотчем, после чего приступают к внутренней отделке. Процесс утепления каркаса довольно трудоемок и требует аккуратного исполнения. Если не выдержать технологию, со временем минеральная вата может дать усадку, что повлияет на теплоизоляционные параметры всего сооружения.

Более детально продемонстрирует технологию утепления конструкции при строительстве каркасной бани видео, размещенное ниже.

Обустройство крыши

Для небольшой бани подойдет двускатная или четырехскатная форма крыши. Более простая в исполнении - двускатная. Стропильную систему такой крыши выполняют из деревянных балок 15х5 см. Для удобства и безопасности все элементы конструкции следует собирать на земле. Чтобы не допускать ошибок при сборке, рекомендуется сделать макет, форму которого будут повторять все стропильные элементы.

Для того чтобы сделать макет, необходимо соединить между собой гвоздем верхние концы двух стропил. Нижние края стропильных ног размещают и закрепляют в точках, где планируются опоры. Получившуюся фигуру закрепляют поперечной перемычкой - ригелем. Ригель соединяют со стропильными ногами с помощью шурупов.

Когда все стропильные фермы будут собраны, начинают установку их на месте. Первым шагом фиксируют фронтальные элементы, между которыми для ориентира натягивают строительный шнур. Его расположение будет совпадать с линией прохождения конька кровли. По его уровню монтируются остальные элементы. Шаг между стропильными фермами обычно принимают 1,2 м, хотя можно его изменять в большую или меньшую сторону.

Полезный совет! Принимая шаг стропильных ног, необходимо учитывать расположение дымохода. Он должен находиться по центру между стропилами.

При монтаже каждой из стропильных ферм, следует проверять вертикальность установки с помощью отвеса. Если есть отклонения от вертикали, необходимо выровнять их положение с помощью подкладки под стропильную ногу кусочков доски соответствующей толщины. Далее, устраивают обрешетку. Если в качестве кровельного покрытия будет использоваться ондулин либо другой мягкий материал, расстояния между элементами обрешетки должно составлять не более 1 см.

Утепление крыши производят материалами, использованными для теплоизоляции каркаса. Крышу покрывают кровельным материалом. Конек защищают уголком, выполненным из оцинкованного листа или изготовленным заводским элементом.

Устройство и отделка пола

Особенностью полов в бане является то, что их конструкция может быть различной в зависимости от назначения помещения, в котором они укладываются. В комнатах, которые непосредственно контактируют с водой, устраивают проливной пол. Конструкция его представляет собой настил из досок, между которыми оставляют зазоры для пропуска стоков в грунт. Утеплять такие полы необходимости нет.

Сооружение пола каркасной бани начинают с укладки лаг. Если расстояние между опорными точками больше 3 м, рекомендуется возведение опорных столбиков. В местах соприкосновения лаг с ленточной основой и столбиками, используют гидроизоляцию из нескольких слоев рубероида. На лаги монтируются доски.

Полезный совет! Для возможности просушить проливной пол его половицы к лагам не фиксируют.

Доски в конструкции проливного пола размещают с зазором от 3 до 4 мм. Интервал также должен быть между линией настила и стеной бани (около 2 см). Если грунт под строением песчаный, можно ограничиться засыпкой слоя из гравия в 25 см. Расстояние от поверхности гравия до чернового пола должно быть 10-12 см. Если почва глинистая, необходимо соорудить поддон, из которого вода будет направляться в стоковую яму.

Для помещений отдыха обустраивают пол «непротекающей» конструкции. Его устройство начинают с чернового пола из двух рядов досок. Сверху укладывают сплошной настил из сосновых досок. Их сначала просто наживляют. И только тогда, когда все работы по внутренней отделке будут закончены и помещение качественно просушено, доски пола окончательно подгоняют и полностью фиксируют.

Следует отметить, что половицы пола должны располагаться с уклоном к точке сбора стоков и выведения их в канализацию. В самой нижней точке деревянного настила делают отверстие, его соединяют со сливным сифоном. Непротекающий пол нуждается в утеплителе, который располагают перед чистовым покрытием.

Видео: каркасные бани своими руками от фундамента до крыши

Для тех кто впервые столкнулся с возведением каркасной бани, очень важно не только ознакомиться с пошаговой инструкцией монтажа, но и получить наглядное представление обо всех этапах строительства. В интернете можно найти десятки обучающих роликов о том, как построить каркасную баню своими руками. Видео-материалы содержат много полезной информации и могут стать своеобразным ориентиром в производстве работ.

Изучая видеоинструкции, можно узнать об особенностях укладки и типах фундамента для конструкции бани, а также целесообразности применения того или иного вида основы. Здесь можно получить ответы на все возникающие вопросы, которые касаются обвязки, монтажа каркаса, устройства кровли и оснащения бани тем или иным отопительным оборудованием.

Просмотр видеоуроков поможет узнать полезные рекомендации относительно применения материала для утепления и его укладки. Ведь главное для бани – тепло, которое должно сохраняться внутри конструкции. Советы профессионалов помогут правильно распределить и смонтировать утеплитель в зависимости от сезонного использования бани, что повлияет на долговечность и внешний вид сооружения.

Многие видеосюжеты посвящены разделу отделки каркасной бани. Здесь приведены достоинства и недостатки различных материалов для декорирования. Консультации опытных мастеров раскроют особенности и эксплуатационные свойства каждого вида материала. Нелишними будут и практические советы от тех, кто построил и использует собственную каркасную баню.

Хотя строительство по каркасной технологии не отличается особой сложностью, с основными рекомендациями стоит ознакомиться. Некоторые видео содержат информацию о наиболее часто встречающихся ошибках при возведении бани. Просмотр материала поможет в дальнейшем их избежать. Это станет гарантией быстрого возведения надежной и долговечной конструкции.
