Печи-шведки отличаются от других отопительно-варочных печей наличием в задней части отопительного щитка. В этом кирпичном щитке устроена система газоходных каналов: с вертикальных или горизонтальных. Проходящий по ним дым разогревает сооружение, а от него уже греются помещения. Система получается эффективной и экономичной: то тепло, которое в традиционной русской печи уходило в трубу, используется на обогрев помещений. Но у обоих систем построения щитка (вертикальной и горизонтальной) недостатки.

При горизонтальном расположении газоходных каналов, весь щиток разогревается равномерно. Но, такая система нуждается в наличии большого количества прочистных отверстий и, соотвественно, дверок на них. Если учесть, что печное литье стоит сегодня совсем недешево, то эти дверки значительно влияют на конечную стоимость.

При вертикальном расположении газоходных каналов в шведке, прочистной люк может быть один. Но тут есть другая проблема: пока топится печь, в первом канале, с той стороны, куда входят горячие газы из топки, щиток будет ощутимо горячее, чем в третьем — на выходе. Так как щиток обычно располагается в двух комнатах, то в одной из них будет намного теплее, чем в другой.

Есть еще третий тип устройства щитка: колпаковый. Он объединяет в себе достоинства обеих систем: прочистное окошко требуется одно, прогревается вся поверхность равномерно, еще и на строительство требуется меньше кирпича. Причем, при таком построении остывает печь медленнее: в верхушках колпаков долго держится самый теплый воздух, а «сквозняк» из дверец проходит только по центру.

Из всего сказанного выше следует, что наиболее экономичны и эффективный шведки со щитками, построенными по колпаковому принципу. Ими же легче управлять: есть возможность организовать «летний» и «зимний» режим функционирования, в которых в работу включается или только малая часть щитка (летом) или веся отопительная мощь: зимой. Есть даже вариант печи-шведки с тремя режимами топки: добавляется еще «осенний» режим, при котором в дымообороте участвует чуть больше половины дымоходных каналов.

Печь шведка с тремя режимами топки

Традиционные варианты постройки печи-шведки не предусматривают никаких режимов. В связи с этим, особенно зимой, ее сложно бывает растопить: пока нагреется длиннющий дымоходный канал, дым может попадать в помещение. Если имеется хотя-бы «летний» режим, прогревание происходит быстрее. При закрытой задвижке (в летнем режиме) растапливают шведку и зимой, открывая ее после того, как работавший кусок дымохода прогреется. За это время (минут пять с момента растопки) создается достаточный для нормальной тяги перепад температур и можно подключать весь щиток в работу.

Хотя два режима — это лучше чем один, но три — еще лучше. На случай осенне-весенней погоды в печи шведке В. Григорьева предусмотрено три режима топки, включая и «осенний». Порядовку этой печи мы и выложим ниже.

Материалы и запчасти

Эта шведка с духовкой не очень большая: порядовка содержит 30 рядов (31-й и 32-1 — это формирование трубы). Размеры описываемой печи 1140*760 мм и в высоту 210 см (плюс труба). Для кладки без учета трубы нужны:

• красный полнотелый печной кирпич — 480 шт;
• для кладки топки используется ША-8 — огнеупорный кирпич — 129 шт;
• духовой шкаф 280*370*310 мм;
• плита на чугунная две конфорки 410*710 мм;
• колосниковая решетка — 250*300 мм;
• чугунная дверка для загрузки топлива 210*250 мм;
• дверка поддувала — 140*250 мм;
• дверка на прочистное отверстие — 70*130 мм;
• задвижки:
  • на дымоход, «летнего» и «зимнего» режима — 130*250 мм — 3 шт;
  • «осеннего» режима — 205*250 мм;
• уголок стальной — на укрепление «висячих» рядов — толщина 5 мм, размер 50*50 мм, длинной 730 мм — 2 шт.
• полоса листового металла 5 мм толщины, шириной 50 мм, длинной
  • 1020 мм,
  • 730 мм — 2 шт,
  • 500 мм — 2 шт;
  • 320 мм — 2 шт;
  • 250 мм.
• лист стальной предтопочный — 500*700 мм.

Печь шведка с тремя режимами: порядовка и изготовление своими руками

На рисунках керамический кирпич имеет коричневый цвет, шамотный обозначен желтым. Есть также графические изображения (смотрите фото).

Первые два ряда кладут сплошными. Очень важно выдержать правильную геометрию: угля строго 90°, диагонали одинаковые. ряды кладутся с перевязкой.

Для кладки третьего ряда используют шамотный кирпич (14 +1/2) и один красный. Начинается формирование зольной камеры и отсека, куда устанавливаться будет духовка. Формируется нижний колпак и вертикальный канал, подходящий к нему. Кирпичи, формующие проход между колпаком печи и камерой духового шкафа подпилены примерно под углом 30-40°.

Обратите внимание! На боковых стенках оставляют прочистные отверстия — в них вставляются четвертушки кирпича — они выступают за пределы стенок на 100 мм. В этом же ряду устанавливается дверца зольника.

Четвертый ряд — полосы металла перекрывают дверцу зольника

Четвертый ряд похож на предыдущий. С той разницей, что проход между духовой камерой и колпаком делают меньше — он составляет 180 мм. Над установленной дверцей зольника (на рисунке ее нет) устанавливаются две металлические полосы по 320 мм длиной (кирпичи чуть подпиливаются, чтобы полоски ложились в углубления и до краев выемки оставались еще 2-3 мм на компенсацию теплового расширения). Чтобы дверцы хорошо держались, опытные печники эти пластинки соединяют с рамкой дверки, просверлив сквозные отверстия (если литье чугунное, делать это не стоит).

В пятом ряду на полоски укладываются кирпичи — дверца зольника перекрыта. В этом же ряду укладывается колосниковая решетка. Под нее кирпичи тоже обтачиваются, причем так, чтобы размер «лежанки» был по всему периметру больше на 3-4 мм — на тепловое расширение чугуна (стали).

В этом и нескольких следующих рядах кладка полностью ведется шамотным кирпичом. Обратите внимание, что проход между духовой камерой и колпаком стал еще меньше: он равен 100 мм.

Шестой ряд начинает формирование топки. Обратите внимание, что два кирпича на входе в нее до половины срезаны (под 45°). На схеме подрезанные кирпичи обозначены оранжевым цветом. В этом же ряду перекрывается проход между колпаком и камерой духовки и устанавливается сама духовая камера (на следующих рисунках ее не будет, чтобы не перекрывала рисунок кирпичей).

Шестой ряд порядовки — формирование топки печи-шведки

В седьмом ряду продолжается формирование топки, устанавливается дверка.

Следующие три ряда с восьмого по десятый продолжается формирование топливной камеры, обкладывается кирпичом духовой шкаф. Обратите внимание, все больше становится красного кирпича.

В десятом ряду перекрывается установленный духовой шкаф и дверца топки. Стенка между ними в этом ряду не ставится: обе камеры объединяются.

В одиннадцатом ряду слева над духовкой два кирпича кладут так, чтобы они на несколько сантиметров выступали внутрь: на них потом будет опираться канал «летнего» режима.

В шамотных кирпичах этого ряда выпиливается ложе для чугунной варочной плиты. Размеры ложа — не менее чем на 5 мм больше, чем ее размеры на компенсацию теплового расширения. Глубина пропила такая, чтобы от верхнего ряда до плиты тоже было расстояние не менее 5 мм.

В зазоры по периметру укладывают асбестовый шнур. Чтобы он не забился раствором при кладке, его можно прикрыть упаковочным картоном (он выгорит при протопке).

После того, как уложили чугунную плиту, ее наружный край перекрывается металлическим уголком. Это необходимо для того, чтобы кирпичи не повреждались при эксплуатации.

В 12-м ряду формируется область над плитой — варочная камера. Также формуется канал, в котором будет проходить дым при работе в «летнем» режиме (слева от плиты). Чтобы в дальнейшем ширина канала была ровно в кирпич, грань одного из кирпичей обрезают наискосок.

В 13-м ряду заканчивается формирование нижнего колпака: его перекрывают керамическим кирпичом. Обратите внимание, что устанавливаются там распиленные вдоль кирпичи — чтобы было место уложить те, которые формируют свод колпака. В четырнадцатом ряду один кирпич вертикального канала (справа) спиливается наискось. В остальном — по схеме порядовки.

В пятнадцатом и шестнадцатом ряду формуется первый горизонтальный канал. В 15-м справа выступает половинка кирпича, закрывающего прочистное отверстие для этого канала.

В 17-м ряду кроме формирования канала устанавливается металлический уголок, и две полосы длиной 730 мм. Они будут служить опорой для свода варочной камеры.

В следующем, 18-м, ряду на опоры укладываются керамические кирпичи, перекрывающие свод, слева оставляя выход из «летнего» канала. Кирпич на выходе снизу подрезается под углом 45° (на схеме обозначен серым цветом).

Установка задвижки «летнего» режима

В девятнадцатом ряду кладку ведут согласно порядовки. Некоторые кирпичи подрезают для установки задвижки на «летний» канал в печи-шведке, которая работать может в трех режимах.

В двадцатом ряду начинаем выводит стенки сушильного шкафа над варочной камерой. Тут же начинает формироваться второй горизонтальный канал и устанавливается задвижка «осеннего» режима работы шведки. Эта зидвижка ставится вертикально (под нее тоже подпиливаются кирпичи).

Установка задвижки «осеннего» режима печи-шведки

Двадцать первый ряд порядовки печи-шведки готовит «летний» канал к перекрытию в следующем ряду. В этом ряду кирпичи спереди и сзади канала выпускаются на четверть внутрь и снизу подрезаются наискосок, чтобы не было ступеньки. На фронтальной стороне остается небольшой проем — для установки прочистной дверцы.

Эту дверцу проще изготовить своими руками: это должна быть рамка глубиной около 70 мм, внутри которой закрепляется металлическая дверца. Чтобы она не перегревалась, ее изнутри закладывают вырезанным по размерам кирпичом, который укладывают в дверцу на глиняный раствор.

В двадцать втором ряду правый «летний» канал разделяется на два. Разделяющий кирпич снизу подтесывается так, чтобы скос к правому дымовому каналу подымался (смотрите на рисунке).

В следующем, 23 ряду перекрывается «летний» и второй горизонтальный каналы. Горизонтальный канал справа имеет выход, крайний кирпич снизу подрезан под углом 45°. Слевой стороны подрезаются кирпичи под установку заслонки «зимнего» режима, после чего устанавливается эта заслонка.

В двадцать четвертом ряду выкладываются стенки малой сушильной камеры слева. В имеющихся вертикальных каналах кирпичи немного подрезаются наискосок, угол 45° (на схеме обозначено оранжевым цветом).

В 25-м ряду третий горизонтальный канал объединяется с имеющимися двумя вертикальными. Справа из стенки торчит кирпич, перекрывающий прочистное отверстие этого канала.

В 26-м ряду продолжается формование горизонтального канала, также кирпичи подтачиваются под установку заслонки.

В двадцать седьмом ряду кирпич, который укладывается позади заслонки, срезается с углом 45°. Сверху на уложенные кирпичи выкладывают металлические полоски для поддержки перекрытия. Впереди закрепляют полосу 1020 мм, две полосы по 500 мм перекрывают большую сушильную камеру, одна короткая на 250 мм — малую сушильную камеру.

Следующий ряд 28-й, перекрывает почти все каналы. Мало того, он больше предыдущего: кирпичи со всех сторон выступают на 3 см. В том месте, где проходит основной дымовой канал, кирпичи спереди и сзади подрезают под углом 45°. Спереди подрез находится внизу, сзади — вверху (серый и оранжевый цвет на схеме порядовки).

29-й ряд иеет еще большие размеры: кирпичи тоже выступают со всех сторон на 3 см. Также подрезаются кирпичи в районе дымового канала, но он теперь смещен на 60 мм ближе к задней стенке.

В 30-м ряду перекрытие возвращается к первоначальным размерам. Канал выкладывается подрезанными кирпичами, за счет чего еще смещается еще на 60 мм.

Печь шведка своими руками почти закончена. Далее идет кладка дымовой трубы. Схема ее кладки показана в 31-м и 32 рядах. Далее она поднимается на требуемую высоту.

Надеемся, эта порядовка поможет сложить вам печь-шведку своими руками. Есть вариант еще более компактной швдки: печи-малютки. Она описана в видео.

Печь шведка своими руками может быть возведена лишь в том случае, если у домашнего мастера уже есть устойчивые навыки каменщика и, хотя бы небольшой, опыт работы с . Сама по себе шведка является достаточно сложной конструкцией, явно непредназначенной для первичного обучения подобным технологиям.

Существует несколько моделей печи типа «Шведка»:

— отопительно-варочная печь, имеющая только плиту, а также при желании — оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;

— печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона — в спальню или гостиную;

— «Шведка», имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности. Например, если «Шведка» устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную . Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

«Шведка» с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Какая бы модель печи ни была выбрана, работу все равно начинают с устройства основы-фундамента.

Фундамент под печь

Фундамент под печь рекомендовано устраивать еще при закладке фундамента дома, если конечно, это возможно. Если нет – то придется его возводить в уже готовой постройке. Но и в том, и в другом случае нужно обязательно отделить фундамент печи от бетонного основания всего здания. Это необходимо для того, чтобы при неудачной усадке одной из конструкций, она не «потянула» бы за собой другую, и не создала тем самым деформации кладки.

• Для массивного строения печи устраивается надежный фундамент, который должен уходить вглубь грунта на 700 ÷ 800 мм.

При условии промерзания грунта на большие глубины, котлован тоже углубляют — этот параметр должен быть известен заранее, еще до начала строительства.

Немаловажно для надежности конструкции узнать и особенности грунтов в регионе строительства, так как от этого тоже зависит заглубление основы и ее укрепление. Всеми этими данными можно «разжиться» в любой местной строительной организации.

• Если кладка печи будет осуществляться в уже возведенном доме с устроенным полом, то разметку производят прямо на покрытии, так, чтобы вырезать нужный его фрагмент и добраться до уровня грунта. Отверстие в полу должно иметь размеры, которые превышают на 100 ÷ 150 мм основание печи в каждую из сторон.

• Далее, размечается грунт и роется котлован нужной глубины.
• Дно готового котлована утрамбовывается, и на него засыпается песок, который смачивается водой, и также тщательно утрамбовывается. Толщина песчаной подушки в утрамбованном виде должна составлять не менее 100 ÷ 200 мм, в зависимости от глубины котлована.
• Затем следует щебень – он засыпается на подушку из песка слоем толщиной в 150 ÷ 170 мм. Его также нужно хорошенько уплотнить.
• Следующим этапом идет установка опалубки под фундамент. Как правило, ее борта сбивают из низкосортных досок. Если между досок образуются зазоры, то внутри опалубку выстилают полиэтиленовой пленкой, которую закрепляют на дощатых стенках с помощью степлера.

Кроме пленки, для гидроизоляции фундамента можно использовать рубероид, который также нужно закрепить на стенках.

• Опалубку поднимают над грунтом на высоту фундамента, который может не доходить до уровня пола на один слой кирпича или же подниматься над ним на 80 ÷ 100 мм.

Вторым вариантом может быть установка опалубки только вокруг котлована, но гидроизоляционный материал нужно закрепить обязательно.

• Затем заливается грубый раствор , который изготавливают из крупно-фракционного щебня и цемента, с небольшой добавкой песка. Толщина этого слоя должна составлять около 150 мм.
• Далее, устанавливается арматурная конструкция из металлических прутьев, которую вжимают в свежий раствор.

• Следующим слоем заливается более тонкий цементный раствор, на высоту грунта — он разравнивается и оставляется для схватывания.
• После того, как он схватится и немного отвердеет, сверху него укладывается арматурная сетка.

• Уложив сетку, ее заливают бетонным раствором на высоту опалубки. Залитый раствор разравнивается, а после этого фундамент должен полностью схватиться, отвердеть и набрать необходимую прочность. Эти процессы займут достаточно много времени, и обычно к последующим операциям переходят не ранее, чем через 25 ÷ 28 дней.

• После этого верхняя часть опалубки снимается, и на ровную поверхность фундамента настилается гидроизоляционный слой, состоящий из 2-3 прослоек рубероида, склеенных между собой в толщину.

По завершению этого этапа подготовки фундамента, можно приступать непосредственно к

«Шведка» с камином

Эта модель печи вполне удовлетворит тех, кто предпочитает и практический подход к вещам, и ценит настроения романтических вечеров. Ее устанавливают так, чтобы варочная сторона сооружения выходила на кухню, а камин — в одно из жилых помещений, предназначенных для отдыха.

Печь становится частью стены или же разделителем двух зон в большой комнате, что характерно для дачных или небольших частных домов.

«Шведка» со стороны камина

Внутреннее строение печи-камина можно рассмотреть на ее изображениях в разрезе, где хорошо видно, как устанавливаются металлические элементы.

Материалы

Для постройки этой печи необходимо приобрести высококачественные строительные материалы — только в этом случае можно получить надежное, прочное, долговечное и красивое внешне сооружение. Кирпич и строительные смеси покупаются с запасом, примерно на 15% больше необходимого для постройки материала. Кроме этого потребуются некоторые металлические (чугунные и стальные) элементы.

Итак, для данной модели «Шведки» нужно приобрести:

• Красный, желательно — клинкерный кирпич, из которого легче сделать аккуратную ровную кладку. Его понадобится 717 штук, не считая возведения трубы.
• Силикатный или шамотный кирпич для кладки топочных камер — 154 штуки.
• Песок, глина и цемент или же готовые жаростойкие смеси для раствора.
• Проволока стальная, диаметром в 4 ÷ 5 мм — для закрепления чугунных деталей.
• Асбестовый лист и такой же шнур — для противопожарной защиты стены дома, и для предохранения металлических элементов от преждевременного прогорания.
• Стальной уголок 50×50×5×1020 ÷ 1030 мм — 2 шт., он нужен для укрепления поверхности варочной панели.
• Стальные полосы 50×5×920мм — 3 шт., 50×5×54 мм — 2шт., 50×5×48 мм — 2шт. Эти детали потребуются для создания основы для кладки очередного кирпичного ряда над варочной камерой.
• Колосник, размером 200×300 мм — 1 шт.
• Топочная дверца 210×250 мм -1 шт.
• Дверцы для очистных камер 140×140 мм — 8 шт.
• Дверца для поддувала 140×140 мм -1 шт.
• Духовой шкаф 450×360×300 мм -1 шт.
• Задвижки для дымоходных каналов 130×250 мм — 3 шт.
• Варочная плита 410×710 мм -1 шт.
• Каминная решетка, длиной 690 ÷ 700 мм — ее можно приобрести в готовом виде или же изготовить самостоятельно из стального прута.
• Металлический лист, размером 500×700 мм, в количестве 2 шт. Он понадобится, если будет выбран такой вариант настила на полу перед топкой. Вместо него для этой цели может быть использована керамическая плитка.

Эта модель печи имеет размер 1020×890×2170 мм. Кроме этого, каминная топка выступает вперед всей конструкции на 130 мм.

Цены на клинкерный кирпич

Огнеупорный кирпич

Кладка печи

Чтобы иметь представление, как отводится дым внутри конструкции по дымоотводным каналам, и как располагаются остальные элементы, необходимо тщательно изучить план-схему. Она поможет разобраться во внутренних полостях и камерах, а также определиться, как укладываются кирпичи в том или ином отделе возводимой печи.

Схема «шведки» с камином, пути движения продуктов сгорания — рисунок первый …
… и второй

Имея такую схему, по ней можно провести предварительную кладку всей конструкции «насухо» — это поможет окончательно внести ясность в конфигурацию каждого из рядов.

Кроме этого, опытные мастера советуют при работе по возведению кирпичных печей уже на раствор, каждый из рядов также сначала попробовать выложить «насухо». Это делается для того, чтобы заранее подогнать кирпичи по размеру для каждого ряда. Только проведя эти предварительные процессы, можно будет приступать к окончательной кладке на раствор.

Благодаря составленным схемам-порядовкам будет намного проще попробовать свои силы в возведении «Шведки».

Прежде чем начать выкладывать первый ряд, необходимо на рубероиде, настеленном на фундамент, сделать его точную разметку — расчертить с помощью мела края будущей основы.

По сделанной разметке выкладывается первый ряд печи. Он должен быть смонтирован идеально точно, так как от его ровности будет зависеть то, насколько стройной и надежной будет вся конструкция.

1 ряд — сплошной. Должен получиться идеально ровным

Первый ряд, как и во всех моделях печи, выкладывается сплошным.

Второй ряд — установка каминной решетки

Второй ряд кладут по несколько другой раскладке, но он тоже полностью заполняется кирпичом. Область, где будет располагаться каминная топка, выкладывается силикатным кирпичом. Выложив ряд, сверху него устанавливают держатели, а на них сваркой закрепляется каминная решетка.

3 ряд — начало формирование внутренних полостей и каналов

В третьем ряду начинают оформлять поддувальную камеру и прочистные каналы, а также место для установки духового шкафа. Кроме этого, начинают устраивать вертикальный дымоотводный канал. С другой стороны конструкции начинает формироваться топливная камера камина.

Одновременно с кладкой этого ряда, в него встраиваются в нужных местах дверцы, которые закрепляются с помощью подготовленных отрезков проволоки.

С задней части камеры для установки духового шкафа оставляют соединённый с камерами очистки проход. Для этого угол кирпича, устанавливаемого в этом месте, срезается.

Четвертый ряд полностью повторяет третий по конфигурации, только что кирпичи идут «в перевязку».

5 ряд — готовятся места под колосник и топочную камеру

На пятом ряду сверху поддувальной камеры оформляется место для установки , а в остальном — он полностью повторяет предыдущие ряды. Ряд выкладывается силикатным кирпичом, в областях, которые будут непосредственно соприкасаться с огнем — это зоны, где будет производиться укладка колосниковой решетки.

«Примерка» духового шкафа

Затем, устанавливается решетка — ее необходимо закрепить на раствор.

На этом же ряду можно установить дверцу топки, обвязав ее по бокам веревкой, а можно перенести ее установку на шестой ряд, оставив для нее проем между кирпичами.

6 ряд — установка дверцы топочной камеры

На шестом ряду, устанавливается дверца (если ее не установили на пятом) и закрепляется с помощью проволоки, которую вмуровывают в швы между рядами.

Силикатные кирпичи, которые будут создавать стенку между топкой и шкафом духовки, устанавливаются на ребро. Благодаря такой конструкции духовка будет быстрее прогреваться.

На шестом же ряду перекрывается оставляемый в нижних рядах зазор сзади духовки — между ней и выкладываемым вертикальным каналом.

Седьмой ряд — металлические полоски для перекрытия камеры камина

Седьмой ряд не отличается от шестого практически ничем, кроме того, что сверху него укладывается металлическая полоса, которая станет опорой для укладки следующего ряда кирпичей.

На восьмом ряду работа идет, согласно схеме.

8 ряд — духовка полностью установлена на свое место

Девятый ряд имеет такое же строение, как и предыдущий, кроме той особенности, что над духовым шкафом размещают две металлические полосы, на которые будет укладываться следующий ряд. Эти полоски помогут снять нагрузку с точек опоры камеры.

На десятом ряду сначала подготавливается место для укладки варочной плиты. Край над топочной дверцей и духовым шкафом укрепляется уголком. Под края варочной плиты укладываются асбестовые полоски. С левого края печи, в стене, оставляется зазор для установки дверцы.

11 ряд — начало выкладывания ниши для варочной части

На одиннадцатом ряду начинается формирование варочной ниши. Кирпичи, уложенные с правой стороны от плиты, перекрывают отверстие между стеной печи и плитой, которое осталось незакрытым на предыдущем ряду. Остальные элементы укладываются согласно схеме.

12 ряд — особое внимание скошенной части кирпичей

На этом уровне кирпичи, перекрывающие топочную камеру, срезаются наискосок. Это необходимо для правильного направления дыма в сторону дымохода.

13 ряд выкладывается точно по схеме-порядовке.

14 ряд — начало формирования каминной полки

На четырнадцатом ряду формируется каминная полка, с помощью выступа кирпича вперед кладки и по бокам, примерно на 25 мм.

15 ряд — расширение каминной полки

На этом ряду продолжает формироваться полка над топким камином — кирпичи теперь укладываются перпендикулярно нижнему ряду. Их выдвигают вперед и в боковые стороны еще на 25 мм.

16 ряд — полосы и уголок для кладки перекрытия ниши

На шестнадцатом ряду ниша над варочной плитой перекрывается стальными полосами, а на передний край укладывается уголок.

18 — 17 ряды — полное перекрытие варочной ниши

17 и 18 ряды выполняются согласно порядовке. При их укладке варочная ниша перекрывается двумя сплошными рядами кирпича.

19 ряд — система внутренних каналов и прочистные дверцы

На 19 ряду оформляются отверстия дымоотводов. Кирпич, разделяющий каминный и вертикальный печной канал, срезается наискосок с двух сторон. Кроме этого, устанавливаются дверцы на прочистные каналы.

20 ряд выкладывается по схеме. При его укладке не устанавливается никаких дополнительных элементов.

21 ряд — еще одна ревизионная дверца

На 21 ряду устанавливается еще одна дверца — на прочистной канал.

На 22 ряду также производится установка дверцы — на еще один прочистной канал.

23 ряд выкладывается строго по схеме.

24 ряд — установка задвижки

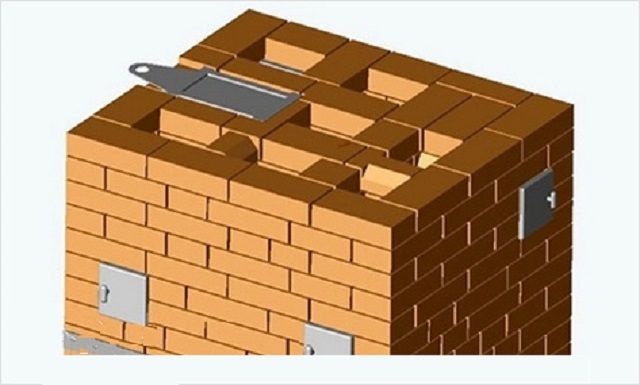

На 24 ряду на дымоотводный канал камина устанавливается задвижка

25 ряд — еще одна задвижка

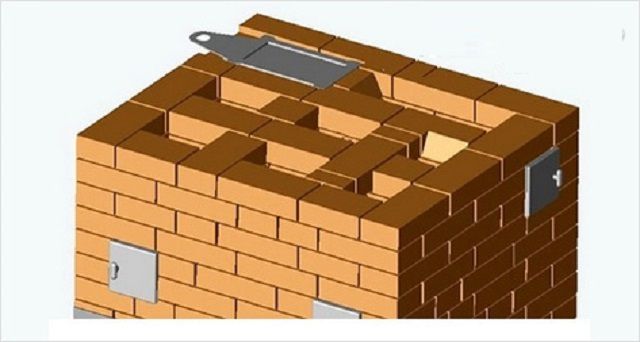

На 25 ряду устанавливается вторая задвижка дымохода.

На 26 ряду монтируется последняя дверца на канал для очистки, а также проходит объединение вертикального канала с газоотводом.

27 ÷ 28 ряды монтируются по схеме, и практически идентичны между собой.

29 ÷ 30 ряды закрывают все каналы сплошным покрытием, оставляется только одно отверстие для дымоходной трубы, кирпичи в котором выкладываются со скосом.

31 ряд — устанавливается последняя, общая задвижка

На тридцатом первом ряду на дымоход устанавливается общая задвижка.

С 32 ряда начинается кладка трубы. Ее высота будет зависеть от высоты потолка в помещении. Толщина стенок дымохода должна составлять, как минимум полкирпича.

Если решено возводить именно такую модель печки, то хорошим подспорьем станет и прилагаемый к статье видеоролик:

Видео: Печь-шведка с каминной частью

«Шведка» с лежанкой

Эта модель «шведки» получается весьма массивной, так как имеет достаточно большую лежанку, которая расположена в задней части конструкции.

Весьма практичная модель «шведки» с подогреваемой лежанкой

Подобный вариант отопительного сооружения особенно удачен для дачных домиков, так как, несмотря на массивность, эта печь поможет сэкономит место, потому что, имея ее, можно не устанавливать кровать.

Кроме этого, не всегда летние ночи бывают теплыми, а с вечера протопленная печь способна сохранить тепло лежанки до самого утра.

Размер печи составляет 1781×1280 мм, лежанка имеет длину в 1781 мм, а ширину в 630 мм. Такое отопительное строение способно обеспечить теплом жилую площадь в 30 кв. м.

Полностью сложенную печь, прежде чем топить на полную мощность, необходимо обязательно просушить, примерно в течение 10 ÷ 12 дней. Это можно делать естественным путем, открыв все задвижки и дверцы, а можно помочь в этом вопросе и «искусственным» способом, в котором применяется обычная электрическая лампочка большой мощности. Ее помещают в топку, затем закрывают дверцу, включают электропитание и оставляют так на весь период сушки.

После этого первоначальную топку проводят с маленькой закладкой дров в течение трех-четырех дней. Затем количество топлива постепенно увеличивают. Такая сушка хорошо укрепит и закалит раствор в швах.

Если планируется произвести внешнюю отделку сооружения, то этот процесс проводится только после полной просушки печи, а лучше даже — после одного сезона полноценной эксплуатации.

Самостоятельно — не так просто, как кажется, поэтому перед тем, как браться за дело, рекомендовано реально оценить свои силы. Можно провести несколько пробных тренировок, произведя обычную кладку кирпича на раствор. Обязательно надо досконально, до мелочей, разобраться в нюансах порядовок. Только после удачных завершений процессов такого «обучения» можно будет приступать к самостоятельной работе над печью. И все равно – было бы не лишним обезопасить свою работу, изыскав возможность пригласить для контроля и руководства знающего человека.

На момент написания статьи весна 2013 года печи типа «Шведка» являються №1 в рейтинге Российских печников, хотя обьективно это конечно в корне не верно об этом подробней я напишу в конце этой статьи. При этом из огромного множества их разновидностей найти действительно можно либо у знакомых печников, либо на провереном сайте. Скажу сразу модель «Шведки» представленая в статье была сложена мной совсем недавно и показала себя только с положительной стороны, во-первых она получилась достаточно эфектной в плане дизайна, во-вторых при стабильно хорошей тяге хранила тепло в дачном котедже площадью 40 метров вплоть до 2 дней после топки. Кроме того начало излучения тепла тоже происходило уже в первые 15 минут топки, при этом температура духовки и варочной плиты были выше всяких похвал.

Многих печников старой закалки вроде меня всегда учили, порядовкам шведок с кладкой кирпича на ребро(будто бы красиво так и грееться быстро-заказчикам нравиться), время показало обратное кладка печи в пол кирпича намного проще в исполнении, долговечнее и безопасней в использовании. По этой причине я выложил чертежи именно такой толстостенной «Шведки» а не старые варианты быстрого нагрева в 1\4 кирпича.

Порядовые чертежи печи «Шведка» системы К.Я.Буслаева

Мне известны более 12 различных схем печей шведок, из которых я лично сложил 7. Из этих семи для меня лучшей являеться «Шведка» разработанная К.Я. Буслаевым. Кладка любой Шведки являеться не простой задачей со сложной системой дымооборота и повышенными требованиями к пропорциям и перевязке швов. И ошибки тут быть не может, иначе либо проблема с тягой или бешенный расход кирпича на бой 1/4 , 1/2 и 3/4, это вам не с которой можно переиграть все 3 раза за день. По этому крайне советую воспользоваться проверенной схемой именно этой печи Буслаева.

Кладка печи ведеться в основном кирпичем на ребро, предварительно весь кирпич отмачиваеться в воде чтобы добиться минимальной толшины швов. Неровный кирпич необходимо стесывать друг об друга. Размер Шведки Буслаева 1160х900 мм, высота без трубы 2100 мм, теплоотдача 5 Квт. Так же печь снабжена чугунной плитой 560х965 мм, самоварника и духового шкафа 600х400х350 мм. Под печь необходим отдельный фундамент. До точно проверено не смотря на сложный пятиканальный дымооборот за счет тщательного расчета схемы печи конденсата как при топке газом на выходе из трубы не образуеться. Так же продуман режим самостоятельной чистки и несложного ремонта печи.

Кладка печи шведка требует: около 300кг глино-песчаного раствора и 550 кирпичей стандартного размера 250х120х65 Под шведку необходим основательный фундамент, кирпич необходимо вымачивать.Кладка печи выполняеться в пол кирпича(120 мм) до 11 ряда включительно, далее кирпич на ребро(65мм)

Материалы для кладки «Шведка» К.Я. Буслаева.

1. -дверца топочная,21х25 см-1 шт;
2. -дверца поддувальная, 14х25 см-1 шт;
3. -дверца прочистная, 12х12 см-3 шт;
4. -кирпич красный-550 шт;
5. -духовка 45х25х29 см-1 шт;
6. -колосник 20х30 см-1 шт;
7. -задвижка 25х13 см-1 шт;
8. -плита чугуная 2 комфорками, 41х71 см-1 шт;
9. -задвижка от вытяжки 13х13 см-1 шт;
10. -шамотный кирпич ША-8-30 шт;
11. — уголок стальной 45 х 45 х 700 – 1 шт;
12. — уголок стальной 45 х 45 х 905 – 5 шт;
13. — полоска стальная 50 х 5 х 650 – 2 шт;
14. — полочка сушки 190 х 340 – 1 шт;
15. — лист перекрытия сушильных камер 800 х 905 – 1 шт.
16. — лист предтопочный 500 х 700 мм – 1 шт.

Печь-шведка с духовкой и плитой олицетворяет наличие тепла и вкусной еды в доме. Из важных преимуществ печи можно выделить: небольшую занимаемую площадь, минимальный расход топлива, а также возможность для одновременного отопления и приготовления кулинарных изделий. Ниже представлена информация, которая поможет нашим читателям выложить подобную печь собственноручно.

Свернуть

Принцип работы печи

Важная отличительная черта “Шведки” — максимум жара. Если сравнивать ее устройство с канальными вариациями — там жар выводится через трубу и производит обогрев сводных каналов, а в “Шведке” — в момент нагревается плита для варки и духовка.

В вертикально-выстроенной печи канальные отверстия располагаются за основным устройством. В отличии от остальных разновидностей, в печи отсутствует перегрев нижней части и замето уменьшено количество сажи.

Отделение духовки в печи-шведке служит в качестве отопления. В этой части концентрируется основной жар. Обогревающая волна распространяется всего за 2-3 минуты от пола и до самого верха.

Схематическое обозначение можно посмотреть на рисунке ниже:

Строительные материалы

Если взять за основу строение “Шведки” традиционного вида с мощностью 3,2 кВт (для площади размером 40 кв.м., а при расчете на приличное утепление — размер таковой увеличится до 50 кв.м).

Для работы необходимо сделать закупку следующих материалов:

• кирпич шамотный (ША-8) в количестве 33-х штук;
• керамический кирпич полнотелый — 552 штуки;
• устройство духовки с размерами 45х25х29 сантиметров;
• решетка колосникового формата — 20х30 сантиметров;
• панель для варки из чугуна — 410х710 миллиметров;
• топливная дверца — 21х25 сантиметров;
• резиновая дверца (в 3-х экземплярах) — 14х14 сантиметров;
• заслон для зольника — 14х25 сантиметров;
• задвижка для дымохода — 25х13 сантиметров;
• заслонка для вытяжки — 13х13 сантиметров;

Для того, чтобы сформировать нишу, необходим стальной равносторонний уголок с шириной 4,5 сантиметров и шина 5х0,5 сантиметров.

Инструменты

• Лопаты штыкового и совкового видов;
• Тара для приготовления раствора;
• Электрическая дрель и миксерная насадка;
• Молоток каменщика и киянка из резины;
• Мастерок;
• Расшивка;
• Уровень строительный (желательно с использованием магнитов);
• Штукатурное правило размером 1,5 метра в длину;
• Отвес;
• Болгарка под железо и камень;
• Измерительная рулетка;
• Строительный степлер;
• электрический плиткорез (возможно использование полупрофессионального прибора).

Пошаговая инструкция по изготовлению

Перед тем, как приступать к построению, следует хорошо продумать конструкцию будущего устройства, грамотно выбрать место расположения и подготовить фундамент, который позволит конструкции продержаться много лет.

Выбор места

Расположение “Шведки” зависит от ряда условностей:

• площадь помещения;
• особенности кровли;
• расположение в помещении дверей и других объектов (необходимо отсутствие таковых вблизи будущего устройства).

Кроме выбора места расположения с эстетической точки зрения, следует заранее продумать как будет проходить канал для дымохода.

ВАЖНО: Перед началом кладки необходимо выложить печь без раствора. Это позволяет еще раз оценить, правильно ли продумано количество стройматериалов и предусмотреть возможные трудности, которые могут возникнуть в процессе работы.

Обустройство фундамента

Независимо от вида и конструктивных отличий печи, основным и главным этапом от которого зависит правильное функционирование и долгий срок службы — правильно поставленный по всем нормам .

Лучший вариант предполагает закладку фундамента под “Шведку” в период возведения самого дома. Однако, чаще всего выстроить печь хозяева решают уже в цельном здании. В этой ситуации необходимо отделение фундамента под печь от основного. Если фундамент дома сделал усадку, дальнейшее выстраивание будет проблематичным.

Для обустройства фундамента необходимо обеспечить углубление до 80 сантиметров (если построение печи происходит в возведенном ранее доме с полом из дерева). Процесс состоит из следующих этапов:

• Маркером предварительно помечают поверхность. Потребуется длина и ширина для планирования расположения будущего строения. К каждому из этих параметров следует приплюсовать по 10 сантиметров. Желательно прочертить линии для наглядного представления.
• На полотне пола по проведенной разметке вырезается отверстие болгаркой.
• Далее, необходимо сделать разметку грунта, расположенного под полом и выстроить основание.
  1. Для этого следует вырыть яму (на основе проделанной разметки) при помощи штыковой лопаты.
  2. Дно следует утрамбовать и засыпать песком.
  3. В полученное отверстие необходимо вылить равномерно ведро с простой водой и еще раз проделать трамбовку песка. Песчаный слой по толщине не должен быть меньше 15 сантиметров (если учитывать яму глубиной около 80-ти сантиметров). При увеличении глубины котлована, песчаная прослойка должна быть увеличена пропорционально.
  4. После песка насыпают 10-сантиметровый слой щебенки и утрамбовывают его штыковой лопатой.
• Когда проделаны все предварительные действия, под фундамент необходимо подготовить опалубок из дерева. Для его устройства можно взять ранее использованные доски. По периметру следует постелить и закрепить слой полиэтилена или рубероида.
• Основание под печь выстраивается следующим образом:
  1. Опалубок поднимается на величину равную 1-му кирпичу над основанием пола.
  2. Готовится раствор для построения фундамента. Желательно вооружиться для этих целей щебенкой, песком и цементом. После раствором заполняют яму на 15 сантиметров.
  3. Укрепить конструкцию следует прослойкой из арматуры, после установки которой снова залить раствор.
  4. Далее, подготавливают раствор другой консистенции для заполнения остальной площади котлована. Щебень (используется более крупных размеров), а также цементный раствор и песок. Все компоненты следует пропустить через миксер строительного назначения. Это позволит получить более надежную консистенцию.
  5. Вырытую яму заполняют раствором на высоту грунта, выравнивают и оставляют на несколько часов для схватки. После укладывают еще один слой арматуры и ждут еще около 60 минут, за которые происходит небольшая усадка.
• Для армирования фундамента необходимо:
  1. Вылить оставшийся раствор поверх арматуры до покрытия границ опалубка. Разровнять раствор лопатой, и с помощью уровня проверить фундамент на погрешности и при необходимости снова разровнять и оставить полученное сооружение на 30 дней.
  2. После указанного выше времени, следует убедиться в полном затвердевании раствора и убрать возвышающуюся над поверхностью пола опалубку.
• На последнем этапе подготовки основания важно создать гидроизоляцию. По размеру фундамента потребуется несколько склеенных между собой слоев рубероида (или менее дорогого базальтового картона в 3 слоя при учете 5-миллиметровой толщины). Этот материал стелят на выровненный фундамент. После всех предварительных действий, которые описаны выше можно начинать выкладывать саму печь. Прежде, на гидроизоляционном слое, необходимо сделать разметку первого кладочного ряда, от ровности которого будет зависеть целостность конструкции всего строения.

Выкладываем печь

При возведении печи-шведки с духовкой своими руками поможет порядовка, рассчитанная на выкладку своими руками, которая представлена ниже:

Описание порядовки с фото:

1. Первые 2 ряда выкладываются всплошную. Это ориентир для основной конструкции. Пользуйтесь измерительными инструментами и соблюдайте углы.


2. Третий и четвертый ряд служат для выстраивания зольной камеры, предназначенной для скапливания пепла. Во время выкладки устанавливают 3 дверцы, зафиксировать которые можно металлической проволокой, скрытой под раствором.


3. На пятом ряду формируется и устанавливается плита и духовка. Начинается выкладка топочной камеры огнеупорным кирпичем. Делать это рекомендуется с правой стороны на левую. После установки решетки делается зазор до 5 миллиметров на случай расширения металла при температуре. Заполнить этот промежуток можно пеплом. В завершении формирования камеры для золы ставят заслонку. Устройство зольника выкладывают шамотным кирпичем. На этом же этапе формируется духовой шкаф и начинается выкладка дымоходов.

4. На последующих рядах до 9-го выкладывается топочная камера, дверца которой ставится с зазором около 5 миллиметров, который перекрывается шнуром из асбеста. Между духовкой и топочной частью кирпич штамповочного типа необходимо укладывать на ребро.



5. В кладке 10-го ряда духовка перекрывается и ставится перегородка с топочной, которая поднимается на 2 сантиметра. После на духовку кладут слой из раствора до уровня перегородки. Под плитку укладывают уголок размерностью 10х4х4 сантиметров.
6. 11-й ряд посвящается кладке варочной плиты и формированию каналов для дымохода.




7. На рядах 12-16 укладывается камера варки и каналы дымоходов. Важно учитывать перевязку швов.



8. Перекрытие варочной камеры осуществляется на 17 и 18 рядах. Кирпич следует укладывать на элементы полосовой стали и уголки. Закрепляет эту конструкцию зафиксированная растворе проволока.






ВНИМАНИЕ: Все зазоры между кирпичами и другими элементами следует перекрывать шнуром из асбеста.

Начать выкладку дымохода следует с шагом в 5 кирпичей. За три ряда до конца необходимо установить “распушку” для того, чтобы защитить деревянные элементы. В этом отсеке толщина трубы должна быть равной величине в полтора кирпича. Важно при завершении закруглить углы, иначе тяга будет слабее.

Согласно нормативам труба должна возвышаться над крышей на 60 сантиметров. Наверху конструкции следует закрепить специальный колпак.

Категорически запрещено сразу после кладки пытаться разжечь печь. Необходимо подождать до 15 дней для ее просушки. Раствор должен полностью затвердеть. Если не получается дождаться этого естественным способом, попробуйте воспользоваться вентилятором.

• После окончания первого этапа просушки печь необходимо постепенно вводить в эксплуатацию и начинать подтапливать малыми порциями дров для прогрева до небольших температур. Делать это рекомендуется непрерывно следующие 2 недели.
• Помочь оценить состояние просушки может бумага. Сомните несколько листов и положите их в отверстия для прочистки. Если бумага перестала отсыревать — это верный признак окончания просушки. Далее печью можно начинать постепенно пользоваться.
• Последующие три дня печь топят утром и вечером с наращиванием количества дров для увеличения интенсивности работоспособности этого устройства.
• Не рекомендуется для “Шведки” использовать дрова из березы или сосны. От них большое количество жара и много сажи. Лучше всего для этих целей подойдет осина.

Отопительно-варочная печь-шведка с духовкой — отличное решение для жилого дома с малой площадью. Если дело касается нерегулярно отапливаемого помещения, здесь подойдет немного другое строение. Выложить конструкцию “Шведки” самостоятельно можно, воспользовавшись инструкцией, приведенной выше.

←Предыдущая статья Следующая статья →

Редко какой частный дом обходится без отопительной печи. Они могут иметь различную конструкцию, но независимо от этого, основным их предназначением является обогрев помещений. Некоторые отопительные агрегаты могут использоваться и в качестве варочной поверхности. Помимо русской печки (детальнее: " "), немалой популярностью пользуется и печь шведка порядовка которой не вызывает сложностей. Главные ее преимущества – небольшие размеры и экономичность.

Отопительно-варочная «шведка» имеет практически ту же самую конструкцию, что и русская печь (прочитайте также: " "). Основное отличие заключается в том, что вторую из них устанавливают посреди комнаты, а «шведку» – между соседними помещениями. Таким образом, на кухне ее используют для приготовления пищи, а в комнате – для обогрева воздуха. В результате комната будет хорошо прогреваться, но сам процесс нагрева кирпичей происходит на кухне. Как выглядит такая печь, можно посмотреть на фото.

Материалы для печи шведка

При создании данной конструкции используется два вида кирпичей: красный и шамотный (огнеупорный) - вместо него иногда используют сырец. Перед укладкой материал на 24 часа замачивают в воде. Фундамент агрегата укладывают на цементный раствор, а саму конструкцию – на глиняный. Долговечность «шведки» зависит от качества глиняного раствора – чем оно выше, тем дольше прослужит печь.

Какой бы ни была порядовка печи шведка, в конструкции обязательно присутствуют металлические детали – заслонки, дверцы, задвижки. Чаще всего они изготавливаются методом чугунного литья. Для перекрытий применяют металлические уголки, арматурную сетку, шины и листы металла.

Часто используются и различные отделочные материалы, но «шведку» обычно просто красят известью. Но встречаются и конструкции, украшенные декоративным камнем, изразцами и прочим.

Для порядовки печи потребуются:

• емкость для раствора;
• металлическое сито с ячейками 1-2 миллиметра;
• молоток;
• штыковая лопата;
• мастерок;
• отвес;
• уровень.

Печь шведка: порядовка и схема кладки

шведка – это специальная схема кладки каждого ряда кирпичей. Конструкцию строят в точном соответствии со схемой.

Первой и второй ряды должны быть сплошными. Они служат фундаментом печи и выкладываются из красного кирпича строго горизонтально. С помощью угольника проверяются углы кладки.

Порядовка третьего ряда предполагает основания вертикальных каналов, зольной камеры с дверцей и отсека нижнего нагрева. Для кладки используется красный кирпич, огнеупорными изделиями выкладывается лишь поддувало.

В четвертом ряду продолжается создание вертикальных каналов, зольной камеры и отсека нижнего нагрева. Из шамотного кирпича выкладывается поддувало, из красного – все остальное. Второй и третий вертикальный канал на третьем и четвертом ряду объединены в единое целое. Схожим методом укладывается и .

Пятый ряд выкладывают слева направо. Завершается формирование зольной камеры, дверца поддувала перекрывается. Колосниковую решетку устанавливают с учетом того, что при нагревании металл будет расширяться. Между кладкой и решеткой обязательно оставляют зазор величиной в 12-16 миллиметров – его засыпают песком. Все выкладывают красным кирпичом, огнеупорным – только зольник.

На шестом ряду начинают формировать основание топливной камеры, формируют дверку для нее. Устанавливают духовку. Топку и духовку разделяют стенкой из шамотного кирпича, что касается остальной кладки, то ее выполняют красным кирпичом. Из П-образного канала создается три вертикальных.

На седьмом ряду обустраивают топку из шамотного кирпича.

На восьмом шагу создается печь шведка своими руками: порядовка выглядит следующим образом. Закрывается вертикальный канал, но продолжается формирование топливной камеры.

Девятый ряд находится в верхней части дверцы топочной камеры. Кирпичи данного ряда стесывают под углом с нижней и верхней стороны для перехода газа из топки в дымоход.

Кладка десятого ряда более сложная. Кирпичи стесываются под тем же углом, что и в предыдущем ряду. Стенку между топливной камерой и духовым шкафом не выкладывают. Ряд обязательно выравнивают по уровню, на него помещают варочную поверхность, делая для нее вырез с запасом в 12-16 миллиметров (из-за температурного расширения). Вровень с внешней стенкой печи закладывают металлический уголок размером минимум 45х45 миллиметров.

Двенадцатый ряд кладут из красного кирпича. В данном ряду два левых канала соединяют в один.

На тринадцатом ряду порядовку выполняют точно так же, как и на двенадцатом, кроме канала, который снова делится на две части.

Четырнадцатый и пятнадцатый ряды выкладывается точно тем же образом, что и предыдущий.

На шестнадцатом ряду перекрывают варочную камеру, устанавливая четыре металлических уголка размером 45х45 миллиметров подходящей длины. Схема кладки такая же, как и в предыдущем ряду. Читайте также: "Как построить печь шведку с плитой – теория и практика ".

На семнадцатом ряду варочная камера полностью перекрывается, а для отвода пара оставляют отверстие размером, равным половине кирпича.

На восемнадцатом ряду закладывают страховочный металлический уголок с целью укрепления низа сушильных камер размером не менее 45х45 миллиметров.

На девятнадцатом ряду начинают кладку вытяжной вентиляции из варочной камеры и формируют две сушильные камеры. Следующие два ряда выкладываются одинаково.

Двадцать второй ряд формируется так же, как и предыдущие, но меньшую сушилку перекрывают металлической пластиной.

На двадцать третьем ряду создают сушильные камеры, подготавливая место для задвижки на вытяжном канале варочной камеры.

В двадцать четвертом ряду объединяют первый и второй вертикальный канал.

На двадцать пятом ряду вытяжку варочной камеры объединяют с третьим каналом.

На двадцать седьмом ряду верх печи перекрывают, оставляя открытым лишь третий вертикально направленный канал. Периметр кладки при этом увеличивают на 3-4 сантиметра. На следующем ряду формируют бортик, а периметр кладки увеличивают еще на 3-4 сантиметра. На двадцать девятом ряду кладку возвращают к прежним размерам.

На тридцатом ряду формируют трубу, а в печи создают отверстие для задвижки. В дальнейшем остается только выложить трубу нужной высоты. Кладку выполняют вертикально по отвесу.

Печь шведка удобна в эксплуатации и экономична. С ее помощью можно эффективно прогревать дом, а в дополнение к этому еще и готовить пищу. Если собрана такая печь шведка порядовка которой указана выше, то она будет долговечной и функциональной. Конструкция ее довольно проста, поэтому с работой можно справиться, даже не обладая специальными знаниями и умениями.

Преимуществ самостоятельного создания печи много: это не только экономия, но и возможность придумать оригинальный дизайн конструкции. Кроме того, вещь, сделанная своими руками, будет служить предметом гордости мастера, и вызывать восторг у гостей.

Пример порядовки печи шведка на видео:
