Как проверить трехфазный электросчетчик

Приборы учета электроэнергии, которые установлены в квартирах, периодически требуют поверки.

Такая процедура, как поверка счетчика электроэнергии, является компетентным подтверждением того, что прибор является исправным и пригоден для дальнейшей эксплуатации.

Она проводится методом сравнения показаний конкретного прибора учета электричества с установленным эталонным. Об обязательном использовании исключительно поверенных счетчиков указано в следующих Федеральных Законах России:

• ФЗ №261 «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ»;
• ФЗ РФ №102 «Об обеспечении единых измерений».

Когда необходима поверка приборов учета электроэнергии?

Постановлением Правительства РФ №250 от 20.04.2010г. электросчетчики были включены в список измерительных приборов и средств, которые подлежат прохождению регулярной поверки. Такие поверки делятся на первичные и периодические:

• поверка первичная проводится на предприятии-изготовителе после его сборки и введения в эксплуатацию;
• поверка периодическая осуществляется уже в процессе эксплуатации электросчетчика после окончания установленного для прибора межповерочного периода.

Бывают случаи, когда требуется внеочередная поверка, а именно:

• если потребитель утерял свидетельство о поверке прибора;
• если проводится настройка или юстировка электросчетчика;
• при осуществлении замены старого прибора учета на новое устройство.

Периодичность поверки счетчиков

Каждый электросчетчик имеет паспорт, в котором указана дата проведения первичной поверки. Таким образом, дата приобретения или монтажа прибора учета особого значения не имеет.

Межповерочный интервал отсчитывается именно от дня подтверждения точности измерений прибора на заводе-изготовителе (поверки первичной). Как правило, межповерочный период указывается в паспорте изделия и составляет для разных марок от 6 до16 лет.

Законодательно регламентирован срок эксплуатации приборов учета электроэнергии, в течение которого его показания считаются достоверными. Он составляет:

• для механического индукционного прибора с диском – 8 лет;
• для приборов электронных (срок поверки счетчиков электроэнергии в зависимости от конкретной модели устройства) – до 16 лет.

В соответствии с законодательством, периодичность поверки счетчиков электроэнергии не может превышать вышеуказанные сроки.

Для поверки приборов учета существует специализированное метрологическое учреждение, которое имеет аккредитацию на проведение этого вида деятельности. В данном случае речь идет о Центре стандартизации метрологии (ЦСМ).

Проведение поверки электросчетчика входит в круг обязанностей его владельца, который обязан самостоятельно доставить прибор в ближайший центр стандартизации (дата доставки оговаривается заранее). Нужно отметить, что владелец может сам инициировать проведение поверки раньше установленного нормами срока, если точность показаний прибора учета вызывает у него сомнения.

О сроке проведения обязательной поверки владельца оповещает Энергосбыт, путем рассылки потребителям соответствующих уведомлений. Метрологическая поверка счетчиков электроэнергии является процедурой платной и осуществляется за счет владельца прибора учета.

Этапы проведения поверки:

1. Потребитель, который получил уведомление от Энергосбыта, самостоятельно снимает электросчетчик и доставляет его в ЦСМ;
2. После проведения поверки, акт о ее проведении предоставляется в территориальный абонентский пункт Энергосбыта;
3. Энергосбытом подтверждается допуск к использованию прибора учета, после чего он заводится в расчетную схему;
4. Если прибор имеет несоответствия требуемым нормам, то необходима замена такого устройства на новое.

Отдельно нужно отметить, что счетчик электроэнергии, имеющий допустимую процентную погрешность измерений 2,5 (класс точности) может к поверке не быть принятым. По ГОСТу 6570-96 («Счетчики активной и реактивной энергии индукционные»), приборы учета, которые имеют класс точности 2,5 ограничены исключительно первым межповерочным интервалом. Начиная с 01.10.2010г. повторная поверка таких электросчетчиков не осуществляется, а такие приборы подлежат замене в обязательном порядке.

Следует отметить, что владелец прибора учета может самостоятельно выбрать ту организацию, в которой проводить поверку счетчика. Нередко можно столкнуться с тем, что поставщик электроэнергии навязывает потребителям своих поверителей. В этом случае будьте бдительны.

Как правильно снять счетчик для поверки и задокументировать

После проведения поверки, владелец получает на руки акт о поверке, в котором содержатся итоговые выводы. Однако потребуется правильно задокументировать процесс снятия прибора учета.

Обратите внимание, что все счетчики в момент установки пломбируются не только организацией, осуществляющей поверку, но и компанией-поставщиком.

Самостоятельное повреждение пломбы (срыв), может трактоваться, как акт мошенничества с целью изменения показаний прибора учета. Такие действия чреваты для потребителя административным штрафом.

Для того чтобы снятие счетчика было правомерным, следует пригласить для его проведения представителя энергоснабжающей компании, в обязанности которого входит:

• фиксация текущих показаний;
• актирование процесса снятия прибора учета;
• перевод оплаты за электричество по среднему показателю (на период проведения поверки).

Повторная установка электросчетчика должна также проводиться сотрудником компании-поставщика электричества. После этого должен быть составлен акт установки прибора учета и производится пломбировка счетчика (пломба закрепляется на крышке колодки зажимов).

Поверка счетчиков электроэнергии да дому

Существует возможность произвести поверку электросчетчика на дому (без снятия).
Для этого сотрудник ЦСМ вызывается на дом, где он проводит поверку путем измерения напряжения в электросети и включения в сеть определенной нагрузки на конкретное время. По результатам проведенных замеров определяется погрешность показаний данного прибора учета, о чем составляется акт.

Стоимость процедуры

По положению п.145 Постановления Правительства РФ №442 от 04.05.2012г. все затраты, связанные с обеспечением использования электросчетчика, а также его сохранности и целостности несет владелец прибора учета. Таким образом, стоимость поверки счетчика должна быть оплачена его собственником. Цена на такие услуги может быть разной и зависит от выбранной компании. Для ориентира приведем цены на услуги одной из лабораторий Москвы.

Сколько стоит поверка счетчика электроэнергии на дому?

Цена поверки счетчиков:

• 1-фазного индукционного – 283,20 руб.;
• 1-фазного электронного – 531,00 руб.;
• З-х фазного индукционного – 472,00 руб.;
• З-х фазного электронного — 690,30 руб.;

При этом за срочность проведения поверки цена на услуги может быть увеличена, а именно:

• Поверка срочная (1 рабочий день) – это + 100% к стоимости проведения поверки;
• Поверка срочная (З рабочих дня) – это +50% к стоимости проведения поверки;
• Поверка срочная (5 рабочих дней) – это +25% к стоимости проведения поверки.

Поверка счетчика без снятия на дому обойдется потребителю дороже, так как нужно будет оплачивать не только вызов сотрудника на дом, но и его срочную работу. Следует отметить, что на проведение поверки без снятия прибора учета потребитель потратит значительно меньше времени и сил.

Обратите внимание, что электрический счетчик является собственностью владельца того жилого помещения, где он установлен. Нужно сохранять паспорт прибора учета, а также все документы, подтверждающие прохождение периодических поверок.

Если такие документы отсутствуют, то управляющая компания может счесть устройство непригодным для дальнейшего использования и потребовать проведения повторной поверки либо замены прибора на новый.

Раз в месяц каждая семья оплачивает расходы электроэнергии, и оплата за 1 кВт*час меняется только в большую сторону. Даже с этим условием оплата иногда слишком высока по сравнению с реально израсходованной энергией. Тогда правильность работы электросчетчика встает под сомнение. А можно ли узнать, достоверные ли показания он дает? Да, и ниже мы рассмотрим способы проверки электросчетчика в домашних условиях.

Проверять работу электрического счетчика можно когда угодно. Но есть случаи, когда это необходимо:

• Расход энергии резко увеличился . Но вы не приобретали новых электроприборов, а в квартире проживает прежнее количество человек. Обратите внимание на сезонные особенности: летом вы можете долго пользоваться кондиционером, а зимой – обогревателем (расходы электроэнергии могут увеличить именно они);
• Расход не снизился во время вашего длительного отсутствия (уезжали отдыхать в отпуске на 3-4 недели) или уменьшился ненамного ;
• У вас не так много мощной бытовой техники , которая могла бы так много расходовать энергии.

Внимание! Если вы проверку делаете самостоятельно в домашних условиях, то она не будет иметь юридической силы. Она может лишь показать, не накручивает ли счетчик лишнего. И если проверка показала, что так и есть, то потребуется уже официальная поверка в специальном учреждении, которое даст заключение о точности показаний счетного прибора.

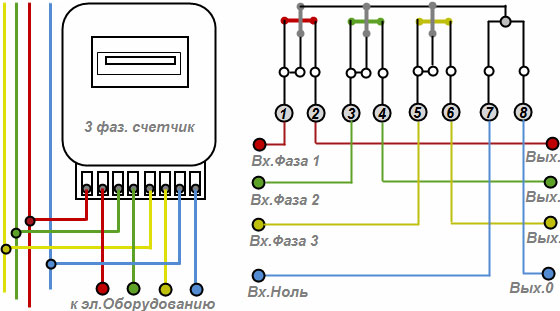

Проверяем правильность подключения счетчика

Перед тем как проверить правильность показаний электросчетчика, нужно выяснить, верно ли он подключен. Городские квартиры питаются от однофазной сети, поэтому ниже прилагаем правильный способ подключения однофазного счетчика.

Для подключения используются четыре клеммы, обозначаемые 1, 2, 3 и 4 соответственно. Будет правильно, если фазный провод будет идти от электролинии к счетчику через клемму 1, а через клемму 2 выходить в сторону квартиры. И правильно будет, если нулевой провод от электролинии будет входить через клемму 3, а выходить в сторону квартиры через клемму 4.

Если вы живете в частном доме, то есть вероятность, что счетчик трехфазный. Схема правильного подключения ниже.

Схема меняется только количеством проводов и клемм. Принцип тот же: фаза «1» должна от электролинии входить в клемму 1, а выходить к дому из клеммы 2. Фаза «2» — из клеммы 3 в 4. Фаза «3» — из клеммы 5 в 6, а нулевой провод – из 7 в 8.

Проверка на самоход

Самоход – это накручивание показаний счетчика, даже если вы в данный момент не расходуете электроэнергию. Чтобы выявить такую неисправность:

1. Отключите все потребители тока, выдернув вилки;
2. Отключите групповые автоматы, если они расположены после счетного устройства;
3. Оставьте включенным только вводный автомат.

Если у вас индукционный счетчик, то следите, чтобы количество оборотов не превышало 6-12 раз в час: чем меньше, тем лучше. Если у вас электронный счетчик энергии, то считать нужно количество вспышек индикатора. Если он загорается больше 12 раз в час, то проверка больше не требуется: причину накрутки вы уже нашли. В противном случае прибегните к описанным ниже методам проверки.

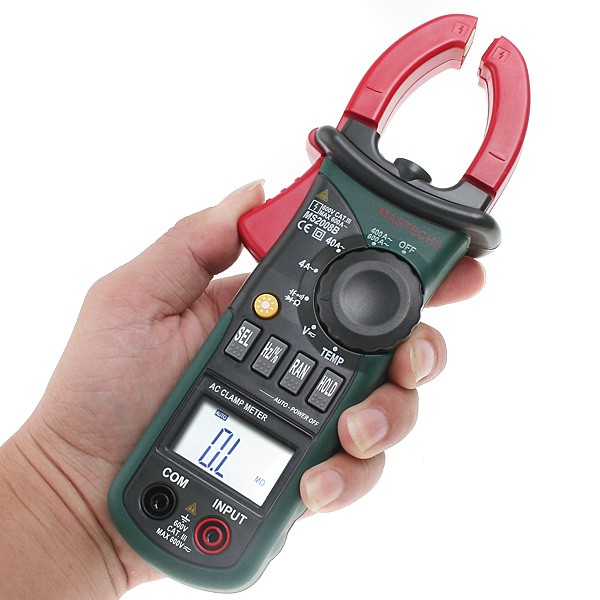

Проверка клещами

Способ хорош точностью измерений, но плох тем, что токоизмерительные клещи – профессиональный инструмент. Покупать ради одной проверки дорого, а достать на время трудно.

Ток, питающий приборы в квартире, совершает работу. Чтобы узнать, точно ли считает энергию электросчетчик, нужно сравнить две работы: реальную (которая совершается фактически) и расчетную (которая показывается счетным устройством). Все измерения сравнивают в ватт-часах.

Расчет фактической работы

Для однофазного счетчика:

1. При работающих электроприборах измерьте силу тока на фазном проводе, идущем из второй клеммы;
2. Дополнительно измерьте напряжение;
3. Умножьте силу тока на напряжение. Получим мощность в ваттах;
4. Засеките с помощью секундомера время, в течение которого совершается 10 вспышек на электронном или 10 оборотов на индукционном счетчике;
5. Умножьте мощность на это время в секундах, чтобы получить измерение работы в Джоулях;
6. Полученное значение поделите на 3600. И получите реально потребляемую мощность в Вт*ч.

Пример. Замеры на фазе: 20А и 220В, тогда мощность – 4400 Вт. 10 оборотов было совершено за 20 секунд. Тогда работа равна 88 000 Джоулям. В Вт*ч это 24.

Тут работает формула: A1=UIt/3600 .

Где U – замеренное напряжение в вольтах, I – замеренная сила тока в амперах, t – время 10 оборотов (вспышек) в секундах. А1 – искомая реальная работа в Вт*ч.

Внимание! Если счетчик трехфазный, то сделать замеры нужно на каждой фазе, затем посчитать мощность по ним. А затем – суммарную мощность. Пример: фаза 1 – 5А и 220В, фаза 2 – 9А и 210В, фаза 3 – 10А и 230В. Тогда для фазы 1 получаем 1100 Вт, 2 – 1890 Вт, 3 – 2300 Вт. Суммарная – 5290 Вт. После этого выполнять шаги 4-6.

Определение расчетной работы

Начнем с описания передаточного числа. Оно обозначается на каждом счетчике буквами r или А и показывает, сколько оборотов или импульсов совершается каждый раз, как вы расходуете 1 кВт*ч энергии. Тут специальных измерений не надо. Сразу формула: А2=1000n/r .

А2 – это расчетная работа, n – количество оборотов, время которых было измерено при определении реальной работы. r – передаточное число (смотрите на счетчике).

Пример: Передаточное число равно 1400. А2=3600*10/1400. Получим около 25,7 Вт*ч. С трехфазным счетчиком аналогично.

Сравнение работ

Формула: |А2-А1|*100/А1 (ответ в процентах).

Внимание! Прямые линии вокруг разности работ – это модуль. Он необходим, если А2 окажется меньше А1. Тогда берется модуль отрицательного числа, который всегда положителен (откидывается минус перед числом).

Пример. Возьмем наши значения и посчитаем: (25,7-24)*100/24=7,08%.

Итог: в нашем примере счетчик исправный. Если же у вас получилось больше 10% — то сделайте официальную проверку, чтобы вам поменяли счетчик.

Проверка с помощью мультиметра

Способ такой же, как с клещами. Из плюсов – доступность прибора, из минусов – достоверность показаний ниже. Все действия и расчеты аналогичны.

Проверка с помощью ламп накаливания

А как проверить электросчетчик в домашних условиях, если нет токоизмерительных приборов? Помогут лампы накаливания – потребители известной мощности. Можно взять любое количество ламп по 100 Вт. В нашем примере их будет 5. Значит, мощность – 500 Вт.

Что делать:

• Отключить все приборы, включая холодильник, зарядные устройства, энергосберегающие лампы (их нельзя использовать при проверке вообще);
• Отключить в щитке все автовыключатели;
• Подсоединить лампы накаливания (у нас 5);
• Засечь время t , за которое совершается 10 оборотов индукционного или 10 вспышек импульсного счетчика (у нас 20 секунд);
• Посчитать время Т одного полного оборота или интервала между вспышками. Для этого t поделите на 10 (получилось 2 секунды). Можно было бы сразу считать время за один оборот, но тогда бы оно было неточным. Чем больше оборотов вы считали – тем точнее расчет;
• Посмотреть на счетчике передаточное число (обозначается А или r , у нас — 3200);
• Перевести мощность ламп из Ватт в киловатты (0,5 кВт).

Затем применить формулу для расчета погрешности измерений счетчика Е :

E=(PTr/3600 – 1)*100 (в процентах).

Пример: (0,5*2*3200/3600 – 1)*100=11,11%

Итог: есть сомнения, что счетчик работает правильно, так как превышен порог максимально допустимой погрешности в 10%. Необходима поверка, имеющая юридическую силу.

Проверка на воровство электроэнергии

Если проверка показала, что счетчик считает затраченную энергию верно, но он все равно накручивает много больше, чем могут потребить ваши электроприборы дома, то у вас появился вор. Кто-то из соседей подключился к вашей электроцепи: и вы оплачиваете за него минимум часть энергии, которую тратит он. В худшем случае – вы полностью рассчитываетесь за него. Как же определить, воруют ли вашу электроэнергию? А если да, то кто?

Самый простой способ проверки

Этот способ подходит только для тех электросчетчиков, в которых точно отсутствует самоход:

• Отключите в доме свет и все электроприборы, включая холодильник;
• Выньте все вилки из розеток (чувствительные счетчики могут «видеть» их);
• Подойдите к счетчику и смотрите в течение 10 минут.

В идеале крутить он не должен. Но допускается 1 оборот в 5-10 минут. Если же вы уверены в исправности электрического счетчика (самохода нет), а он все равно накручивает энергию, то у вас появился вор. Но этим способом вы не сможете узнать, кто он.

Сравнение реальной и замеренной мощности

Это более точный метод, как проверить счетчик электроэнергии на воровство. В разделе о проверке показаний вы уже научились измерять фактическую и расчетную работы с помощью мультиметра и клещей. Этот способ аналогичен, только сравнивать нужно не работу, а мощности: мощность реальная (замеренная на фазе) и мощность всех работающих в данный момент электроприборов.

• Во всем доме работают только: стиральная машинка (на кухне) 2 кВт, холодильник (на кухне) 0,3 кВт и горят 7 ламп накаливания (жилые комнаты) по 100 Вт (в переводе на кВт это 0,1);
• Суммарная мощность составляет: 2+0,3+0,1*7=3 кВт. Это мощность, которая нужна для питания ваших приборов;
• Замерьте силу тока и напряжение на фазе, умножьте их друг на друга и разделите на тысячу. Если замеры показали 20А и 220В. Их произведение – 4400. А если поделить на 1000 – то 4,4 кВт.

Теперь сравните суммарную мощность приборов и реально потребляемую: 4,4-3=1,2 кВт кто-то расходует за вас, а вы платите. Чтобы определить, кто бы мог воровать энергию, изучите сквозные и скрытые розетки, через которые могут подключаться соседи.

Проверка с определением вора

Если вы уже поняли, что электроэнергию воруют, нужно поймать вора. Для этого:

• На площадке в своем щитке выкрутите пробки (у вас не будет электричества в квартире, в то же время перестанут питаться приборы у вора, которые запитаны от вас);

Каждый месяц, оплачивая электроэнергию согласно показаниям счетчика, уверены ли вы в том, что не переплачиваете из-за некорректной работы прибора учета? Предлагаем Вам инструкцию, с помощью которой легко проверить электросчетчик.

Электросчетчик в Вашей квартире может быть индукционный (индикатор работы: вращающейся диск) или электронный (индикатор: моргающий светодиод). На лицевой стороне счетчика рядом с циферблатом (указано стрелкой на фото ниже) указано передаточное число, которое обозначает какое количество оборотов совершит диск на индукционном счетчике или сколько раз моргнет индикатор на цифровом в течение 1 часа при потреблении электроэнергии в один киловатт.

Для проведения диагностики нам потребуется секундомер, электроприбор, лист бумаги и карандаш.

1. Выбираем электроприбор, который будет давать нагрузку на счетчик. Самый удобный вариант – это использовать в качестве нагрузки освещение. Посмотрите мощность лампочек в квартире и суммируйте ее. Например, количество лампочек в прихожей и кухне составило 5 штук по 20 Ватт, т.е. общая мощность – 100 Ватт или 0,1 кВатт. Такой мощности нам вполне достаточно для проведения испытания счетчика.

2. Выключаем все электроприборы в доме, для чистоты показаний вынимаем все вилки из и оставляем включенными только освещение, потребляемая мощность которого нам известна.

3. Вооружившись секундомером, отсчитываем время за которое индикатор на счетчике моргнет 10 раз, или диск, соответственно, совершит 10 оборотов. Полученное время делим на 10 и получаем значение интервала одного моргания или оборота.

4. Погрешность счетчика вычисляем по формуле:

Е = (Р × Т × А ÷ 3600 — 1) × 100%

Где Р – мощность (в нашем случае это лампочки)

Т – время одного оборота диска или моргание индикатора, которое мы замеряли;

А – передаточное число счетчика, которое указано на циферблате (см. фото)

Пример расчета

После того, как мы оставили включенными только 5 лампочек по 20 Ватт, счетчик совершил 10 морганий за 55 секунд. Соответственно одно моргание за 5.5 секунды. Передаточное число счетчика А = 6400 imp.

Подставляем значения в формулу:

Погрешность = 0,1 кВатт × 5.5 секунд × 6400 imp = 3520,

Делим 3520 на 3600 (количество секунд в 1 часе) = 0,977

Вычитаем 1 и умножаем на 100%,

Итого = -2,22%

Подведем итог:

Если мы в конце расчетов получили знак минус, то счетчик ошибается не в нашу пользу, увеличивая показания на 2,22%. Если число положительно, то мы платим меньше, чем потребляем. На основании расчетов вы можете решить оставлять счетчик или заменить его, если это невыгодно.

Погрешность электросчетчика – это незаметный «вор» нашего , поэтому убедитесь в том, что вы не переплачиваете. Удачи!

В этой статье подробно описан способ проверки правильности работы трехфазного электросчетчика. Трехфазные счетчики потребляемой электроэнергии в настоящее время установлены практически на всех предприятиях, и немалое их количество установлены в частных домах (бытовой сектор). И, конечно же, любому хорошему хозяину интересно знать, насколько правильно работает его электросчетчик.

Предлагаемый способ проверки, конечно, нельзя назвать простым, однако, именно он дает наиболее точный результат и используется работниками энергоснабжающих организаций.

Проверка заключается в сравнении мощностей: фактической (т. е. реально протекающей по линии) и расчетной (т. е. той которую учитывает электросчетчик). Существует два способа подключения трехфазного электросчетчика: прямоточный (без трансформаторов тока) и с трансформаторами тока. Применение трансформаторов тока необходимо при больших нагрузках. Последние модели электронных электросчетчиков при непосредственном включении могут выдержать не более 120 ампер.

Формула для вычисления фактической мощности в трехфазной сети (0,4 кВ) выглядит следующим образом:

Рф = U·I·√3·cosφ, где:

U – линейное напряжение в рассчитываемой сети, в данном случае - 0,4 кВ;
I – средний ток т. е. I = (I·А + I·В + I·С)/3. Замеры тока проводятся отдельно на каждой фазе, с помощью токоизмерительных клещей;
√3 – переводной коэффициент;
cosφ – это косинус угла между векторами активной и реактивной нагрузок. При подключении чисто активной нагрузки он равен единице.

Таким образом, для расчета фактической мощности достаточно измерить ток, протекающий в каждой фазе с помощью токоизмерительных клещей.

Расчетную мощность находим по следующей формуле:

Рp = ((3600·n)/(A·t))·K, где:

3600 – переводной коэффициент;
n – количество оборотов диска электросчетчика или, для электронных счетчиков, количество миганий индикатора на лицевой панели;
A – постоянная счетчика (количество оборотов диска счетчика, за которые он насчитывает 1 кВт·ч или, для электронных счетчиков, количество миганий индикатора). Указывается на лицевой панели каждого счетчика.
t – время проведенных замеров в секундах;
К – коэффициент трансформации. При подключении без трансформаторов тока К = 1, если с трансформаторами тока то ставится соответствующий коэффициент. Например, для трансформаторов 100/5, К = 20. Таким образом, в данном случае, трансформаторы уменьшают ток текущий по первичной обмотке в 20 раз. И на измерительные катушки счетчика подается уменьшенный ток.

Но, в этом случае, и для определения «накрученных» киловаттчасов необходимо показания электросчетчика умножать на коэффициент трансформации.

((Рp – Рф)/ Рф)·100%, где:

Рp – мощность которую учитывает электросчетчик;
Рф – номинальная мощность подключенной нагрузки, вычисленной по токам.

Если проценты получаются со знаком “-“, значит счетчик недосчитывает полученное количество процентов; если с “+”, значит "пересчитывает". У данного способа есть одно “сложное” место. Подсчитать сколько считает счетчик не сложно, но вот посчитать мощность по токам бывает сложно. Во-первых, нагрузка реально действующего предприятия часто меняется и успеть просчитать счетчик именно при этой нагрузке бывает нелегко.

Но, наверное, самое сложное – это учесть cosφ, который без специального оборудования точно не определишь. И очень часто приходится принимать его усредненным, равным 0,7–0,8. Учитывая вышесказанное, к полученным результатам необходимо применять и здравые рассуждения. Нужно подумать, какая нагрузка подключена. Дает ли она cosφ. В паспорте оборудования часто пишут пределы этого показателя. Так что, к этому вопросу подойти нужно серьезно.

Обучающее видео подключения трехфазного однотарифного счетчика электроэнергии

В самом идеальном случае, к которому всегда и следует стремиться, необходимо проводить замеры при подключенной только активной нагрузке (к такой относятся освещение, нагревательные приборы, телевизоры). К приборам, которые дают cosφ, и притом зависящий от загрузки каждого отдельного агрегата, относятся: холодильное оборудование, сварочные аппараты, электродвигатели, трансформаторы.

Проверить правильность работы, непосредственно, трансформатора тока можно сравнив ток протекающий по первичной обмотке с током во вторичной обмотке. В результате деления тока первичной обмотки на ток вторичной должен получиться коэффициент трансформации. Отклонение может быть только очень незначительным т. к. трансформаторы тока являются измерительными и имеют отклонение максимум 0,5%.

Электросчетчик ворует киловатты

Учитывая постоянный рост цен на традиционные виды энергии, неудивительно, что многих владельцев собственного жилья интересует резонный вопрос, как проверить правильность работы электросчетчика. Мы же со своей стороны хотели бы отметить, что для решения поставленной задачи не нужно быть профессиональным электриком, а хотя бы уметь пользоваться калькулятором и секундомером. Ну что ж приступим.

Подготовка к диагностике

Безусловно, перед тем как проверить правильность работы прибора учета электрической энергии необходимо выполнить подготовительные работы. И первым шагом в данном направлении будет проверка правильности подключения счетчика к электрической сети. Ведь именно от этого зависит не только безопасность оборудования, но и соответствие его работы.

Узнать о том как должен быть подключен электрический счетчик можно из предыдущего материала , тогда как в общих чертах со схемой подключения прибора можно ознакомиться по ниже приведенной схеме.

Самоход не пройдет

Учитывая конструктивные особенности большинства электросчетчиков (работают за счет индуктивности), наиболее распространенной поломкой оборудования является самоход – явление при котором даже без нагрузки прибор продолжает считать электрический ресурс. И хотя из-за самохода «лишних киловатт» обычно набегает не так уж много, все же не стоит оставлять подобную проблему без внимания и платить деньги за «воздух».

Для того, чтобы проверить электросчетчик на наличие/отсутствие самохода достаточно отключить все потребители в доме или квартире от электрической сети, а в идеале – выкрутить предохранители или отключить вводные автоматические выключатели в распределительном щитке . То есть по сути дела следует добиться такого условия чтобы электрическая энергия поступала на счетчик, но не попадала к потребителям.

После такого обесточивания следует проследить за счетным механизмом прибора. И в случае диагностики индукционного устройства, вращающийся диск не должен совершать более одного оборота после отключения.

Когда же анализ производится над электронным прибором учета, то световой индикатор такого счетчика не должен генерировать импульсы чаще одного раза в течение 10 – 15 минут.

Если приборы учета не проходят по указанным показателям, то целесообразно сразу же обратиться в соответствующие органы для ремонта или замены, вышедшего из строя прибора.

Вычисляем уровень отклонений

Настало время проверить соответствие показаний прибора учета фактическому энергопотреблению. Для чего необходимо подключить к электрической сети потребитель заданной мощности и определить объем потребленной энергии за определенный период времени.

В качестве тестового потребителя специалисты рекомендуют использовать активную нагрузку в виде обыкновенной лампы накаливания, так как именно такому устройству присуще неизменное потребление ресурса во время работы (отсутствуют органы электронного управления). Однако при этом следует понимать, что отталкиваться от показаний мощности, указанных на элементе будет не совсем корректно, так как помимо внутреннего сопротивления на данный показатель оказывает влияние и уровень подаваемого напряжения.

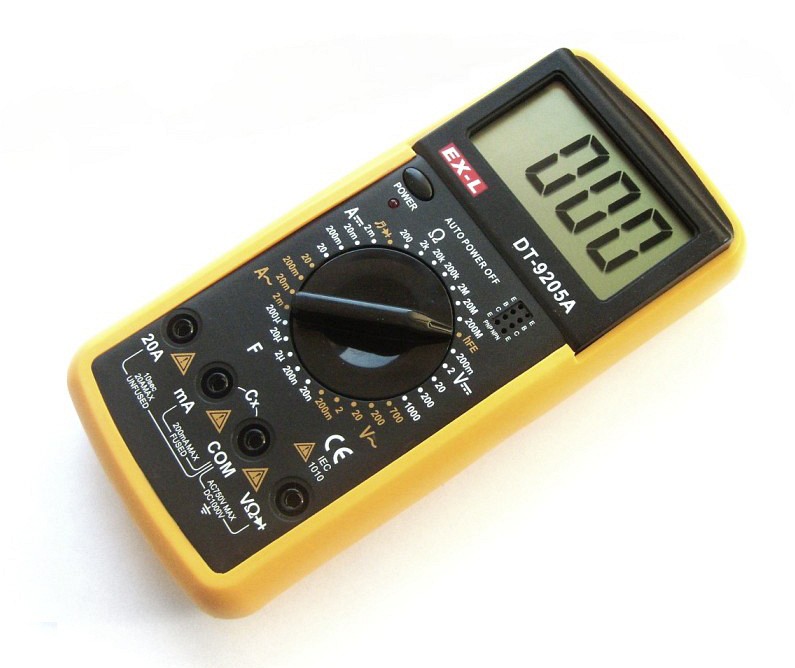

То есть для того, чтобы узнать точную мощность лампы необходимо воспользоваться мультиметром и вначале измерить напряжение питающей сети в розетке (данный показатель может существенно отличаться от стандартных 220 Вольт). А также определить силу тока тестового потребителя, для чего необходимо перевести измерительный прибор в соответствующее положение (переменный ток до 10 А) и подключить его щупы последовательно с лампой. Подав напряжение на полученную цепочку, получают реальное токовое значение.

Ну а финальным этапом определения мощности является перемножение показателей напряжения и тока между собой. И к примеру если напряжение сети равно 230 В, а сила тока 0,45 А, то искомое значение мощности определится как: P = U x I, Р = 230 х 0,45 = 103,5 Вт. (Больше нежели стандартные 100 Вт).

Безусловно, все работы по электрическим измерениям следует производить с полным соблюдением требований техники безопасности.

Подключить тестовую нагрузку (в нашем случае лампу) к электрической сети, при этом следует удостовериться, что все другие потребители отключены.

Используя секундомер (имеется на многих мобильных устройствах), с точностью до секунды определить время (t), за которое диск механического счетчика совершит полных 10 оборотов или индикатор электронного счетчика мигнет 10 раз.

Уточнить «постоянную» (обычно нанесена на лицевой панели счетчика), которая обозначается имп./кВт*час либо оборот/кВт*час. Обозначается литерой "А"

Зная постоянную (А) и время (t) несложно определить мощность, которую показывает прибор.

Так например, имея следующие значения: постоянная счетчика А = 3200 оборот/кВт*час, затраченное время (t) 120 секунд, число полных оборотов диска 10. Мы получим:

1. Мощность, потребленную лампой за контрольное время (10 оборотов диска)

P1 = число оборотов/постоянная счетчика (А) = 10/3200 = 3,125 Вт.

2. Искомую мощность устройства

Р2 = (3600*Р1/t)*1000 = (3600*3.125/120)*1000 = 93,75 Вт.

Сравнив полученное значение с выведенными ранее данными мы можем удостовериться, что погрешность прибора учета имеет существенные значения (более 5 %).

Е =. 100 - Р2*100%/ Рпотр = 100 - 93,75*100%/103,5= 9,42%.
