Как сделать выжигатель из кроны

Всем привет! Вы готовы крафтить? Сегодня сделаем выжигатель по дереву своими руками из подручных материалов. Не смотря на простоту конструкции и материалов, из которых мы сделаем выжигатель по дереву, он обладает достаточной мощностью, чтобы прожечь отверстие в куске дерева толщиной 1 см.

Это будет карманный выжигатель, который работает от зарядки для телефона 2А. Если вам необходимо быстро нанести надпись или логотип на дереве, а также попробовать себя в прирографии, не спешите бежать в магазин. Воспользуйтесь этой инструкцией, потратьте немного времени, и соберите карманный выжигатель по дереву из подручных материалов.

Нам понадобится

• Блок питания от телефона (не менее 2A)
• Игла от шприца
• Швейная игла
• Деревянная шпажка (суши-палочка)
• Термоусадка
• Паяльник, флюс, припой

Делаем выжигатель по дереву своими руками

Итак, вы убедились, что список необходимых деталей есть в каждом доме. А если чего-то не хватает, обратитесь к соседу, у него точно есть.

Откусите наконечник иглы от шприца. А у швейной иглы откусите ушко.

Закрепите на деревянной палочке, при помощи нити, две иглы параллельно друг другу. Оставьте нижние концы у иголок открытыми, к ним мы будем припаивать провод от зарядного устройства.

Согните швейную иглу таким образом, чтобы она едва касалась иглы от шприца.

Нанесите флюс и залудите иглы, как показано на фото.

Откусите или разберите разъем зарядного устройства. Нам понадобится красный и черный провод (плюс и минус). Припаяйте красный и черный провод к иглам, полярность не имеет никакого значения.

Выжигатель по дереву почти готов. Воспользуйтесь термоусадкой или изолентой, чтобы изолировать контакты.

Заключение

Вот мы и разобрались, как сделать выжигатель по дереву своими руками. Выжигатели бывают разных типов и разной сложности исполнения. Сегодня мы собрали самый простой и самый дешевый вариант. При этом мы использовали легкодоступные подручные материалы и не потратили много времени.

Почему именно самодельный выжигатель? В продаже немало отечественных и импортных моделей электровыжигателей по дереву: Орбита, Узор, Вязь (наши), Stayer, Qiddycome (китайские) и другие. Но любители художественной росписи каленой иглой по дереву не всегда довольны этим имеющимся выбором.

Отечественные приборы имеют обычно только одну иглу, импортные имеют от 4 до 21 насадок с различными иглами, но страдают недолговечностью. Да и не всегда купишь нужный прибор в нужном месте в нужное время. Здесь мы расскажем об опыте изготовления одним сибирским энтузиастом, любителем , добротного самодельного электровыжигателя по дереву с 39 (!) иглами (см. фото). Проведем, так сказать, мастер-класс от его имени.
Прежде всего, поставим три основных требования к конструкции:
1. Достаточно большая мощность блока электропитания, позволяющая пользоваться иглами больших сечений.
2. Возможность ступенчатой регулировки напряжения для работы иглами разных сечений и плавной регулировки для изменения температуры игл в широком диапазоне.
3. Удобная смена рабочих игл.
Нехитрая электрическая схема прибора приведена на рисунке.

Теперь перейдем к процессу его изготовления.

Берем какой-либо трансформатор мощности не менее 200 W (другие характеристики несущественны), например, ОСМ 380/36V (250 kW). При меньшей мощности трансформатор будет перегреваться во время работы иглами больших сечений. Полностью снимаем вторичную (верхнюю) обмотку. Первичная (сетевая) остается на месте.

Заново наматываем вторичную обмотку: один-два слоя гибкого изолированного провода сечением 6 мм 2 (например, ПВ-3). Следует предварительно рассчитать число витков на 1 V выходного напряжения (путем подбора: намотать несколько витков, включить трансформатор в сеть и измерить напряжение на выходе).

Пусть, например, оказалось 4 витка на 1 V. Определив для нижнего предела выходного напряжения значение 2 V, намотаем сначала 8 витков, а потом делаем отводы после каждых двух витков. Это даст для ступенчатой регулировки дискретность 0,5 V. Чтобы обеспечить дискретность 0,25 V, добавим еще виток (на схеме – верхний отвод 0.25 V).

Кроме ступенчатой, используем еще и непрерывную регулировку выходного напряжения, вставив в цепь первичной обмотки переменный проволочный резистор ППБ-25 100 Ω (на схеме – R1).

Ввиду большой мощности прибора откажемся от разъема «папа-мама», и рабочую рукоятку с иглой надежно подсоединим к корпусу оцинкованными болтами М6. Отводы и концы вторичной обмотки оснастим медными лужеными наконечниками 6/6.

Работа с иглами больших сечений требует тока не меньше 30 A. Поэтому сечение проводов рабочей рукоятки должно быть не меньше 4 мм². Можно взять две жилы с резиновой изоляцией из кабеля КГ 4х4 (виниловая изоляция провода того же сечения не обеспечивает его нужную гибкость).

Рукоятку вытачиваем на токарном станке из эбонита. В передний конец рукоятки плотно вставляем фторопластовую пробку с двумя латунными стержнями для крепления рабочей иглы (см. фото). Эти стержни плотно входят в отверстия, просверленные в пробке. На торцах стержней просверлены углубления 8-10 мм. В углубления, находящиеся внутри рукоятки, впрессованы луженые контакты. В наружные углубления крепится игла. Для зажима иглы годятся винты М4.

В качестве корпуса можно использовать что угодно, надо лишь помнить о безопасности. Очень хорош например, корпус от мегаомметра прошлого века: он фантастически прочен и долговечен.

Наверное каждый из нас видел картины сделанные при помощи выжигателей. Сегодня Вы узнаете как можно самому сделать простой выжигатель по металлу. Иногда появляется необходимость оставить знак или автограф на металлической поверхности. Способов для этого придумано немало начиная от трудоемкой, требующей особого таланта гравировки и заканчивая полностью автоматизированным химическим травлением. Но есть способ доступный каждому — выжигание по металлу.

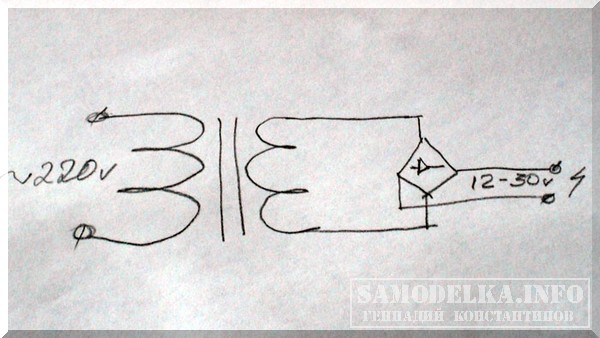

Схема устройства достаточно простая и состоит из двух элементов: трансформатора и диодного моста. Лучше использовать автотрансформатор – легче будет регулировать толщину («нажим») линии. Вполне подойдет для этой цели телевизионный трансформатор, они верой и правдой служили советскому человеку вплоть до 90-х годов.

У меня такого, к сожалению, не оказалось и для выжигателя, я использовал трансформатор от старого проигрывателя, диодный мост BR 1010, корпус от шариковой авторучки и пару самых маленьких «крокодильчиков»

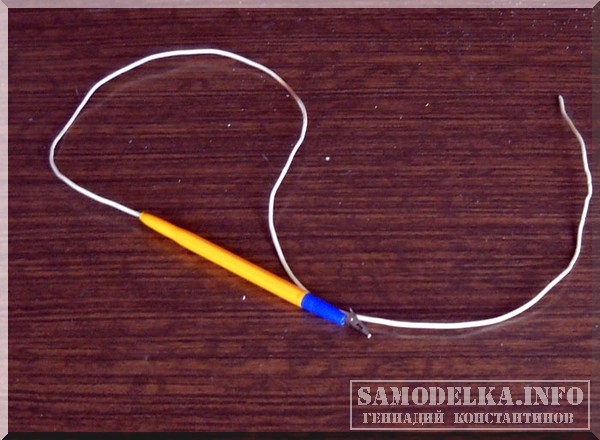

Через авторучку я пропустил электропровод и оснастил его «крокодильчиком». Это и будет карандашом для выжигания по металлу.

Свободный конец провода нужно будет подключить к «+» моста. А «-», впоследствии, нужно будет оснастить другим «крокодильчиком».

Все устройство выглядит очень просто, но, тем не менее, значительно расширяет возможности для творчества.

В качестве электрода можно использовать обычный грифель, медную проволоку или любой другой проводник. Каждый из них оставляет на поверхности металла свой оттенок.

Первую пробу пера я проводил с использованием обычного гвоздя. До художественного произведения конечно далеко, но способ вполне рабочий.

Решил я как-то сделать самодельный выжигатель по образцу советского выжигателя «Вязь». В далеких 90-х годах подарили мне выжигатель по дереву «ВЯЗЬ» на день рождения. Как сейчас помню – оранжевый корпус — точь в точь как на фото внизу (фото из интернета). Но в то время интерес у меня был не к самому выжигателю , а скорее к тому как он устроен. Короче со временем раскурочил я его до «канцура» в детстве, сам теперь не понимая зачем. Как говорится остались от козлика рожки да ножки -до сегодняшнего дня дожил один только трансформатор. И вот по прошествии надцати лет решил я исправить содеянное и собрать ремейк этого замечательного выжигателя . Захотелось сделать выжигатель собственными руками практически с нуля . Только вот регулятора мощьности – проволочный потенциометр достать не удалось и в место него применил регулятор яркости освещения – простой китайский диммер на симисторе.

Схема выжигателя по дереву.

Выжигатель по дереву собран по простой схеме диммера, в нагрузке которого стоит понижающий трансформатор 220/4 вольт .

В приципе можно купить обычный диммер — регулятор ламп накаливания для освещения помещений. Его схема идентична приведенной здесь.

Трансформатор взят от оригинального старого выжигателя ВЯЗЬ — 220/4 вольт. Однако можно применить аналогичный трансформатор или же намотать его самостоятельно, взяв для вторичной обмотки провод около 1.5 мм в диаметре. Количество витков подобрать экспериментально, чтобы на выходе было 4 вольта.

Монтаж выполнен навесным способом, без применения какой либо платы. На лицевой панели самодельного выжигателя закрепляется выключатель питания и переменный резистор регулировки мощности (в нашем случае температуры жала выжигателя). Монтаж фактически выполнен на клеммах выключателя и переменного резистора.

Симистор установлен на минимальном радиаторе.

Рукоятка выжигателя.

Рукоятка жала выжигателя сделана из корпуса маркера, в который плотно вставлен прямоугольный кусок фольгированого текстолита с двумя дорожками. Можно использовать двухсторонний текстолит. К этим двум дорожкам с одной стороны припаяны латунные штыри с болтиками от обычной штепсельной вилки 220V, к болтикам которой прикручивается жало из нихромовой проволоки. С другой стороны к дорожкам текстолита припаяны концы провода, идущие к вторичной обмотке трансформатора. И вся эта конструкция находится внутри корпуса маркера. Штыри из корпуса маркера должны выступать на некоторое расстояние, чтобы дистанцировать нихромовое жало и корпус маркера для предотвращения его оплавления. То есть жало не должно располагаться непосредственно близко к пластмассе корпуса маркера.

Корпус выжигателя.

Корпус выжигателя изготовлен из фанеры 10 мм. Электролобзиком выпилены необходимые части корпуса, торцы зашлифованы ленточной шлифовальной машинкой в необходимый для сборки размер, промазаны клеем ПВА и стянуты шурупами- саморезами с потайными головками. Сушка около суток. После сушки корпуса выполнена шлифовка плоскошлифовальной машинкой плоскости разъема двух половинок – крышки и корпуса. Корпус и крышка посажены на миниатюрные навесы. Вся эта конструкция так же в сборе обработана ленточной шлифовальной машинкой под единый форм – фактор со снятием некоторого определенного количества стружки. В результате имеем отличный самодельный корпус для выжигателя с хорошо подогнанной плоскостью разъема и ровными сторонами.

Корпус выжигателя вскрываем морилкой несколько раз до получения желаемого оттенка.

Сушим корпус. При высыхании морилки волокна древесины поднимаются, образуя бархатную поверхность. Такую поверхность вскрывать лаком нельзя. Вспученные волокна древесины будут иметь ужасный вид. Корпус необходимо заполировать. Для этого берем небольшой деревянный брусок, удобный для удерживания в руке, как бы приминает его уголок об другую деревяшку и потом натираем ним деревянный корпус. То есть натираем корпус закругленный углом бруска — как бы приминаем вспученные волокна, поднятые морилкой. Полировку следует проводить вдоль направления волокон древесины с применением равномерного умеренного усилия по всей поверхности корпуса. Процесс долгий и кропотливый, но результат стоит того. Так же рекомендуется для начала потренироваться на образце для предотвращения порчи корпуса выжигателя при отсутствии опыта.

Закончив полировку покрываем корпус лаком. Я рекомендую полуматовый паркетный лак. Он придает отличный вид и на нем не так будут заметны царапины в будущем.

Я и Диод. © сайт.

Если вы любите поделки, то вам наверняка знакомо такое направление как декоративное выжигание по дереву. В этой статье описано как можно быстро и просто собрать из «подручных» средств отличный выжигатель по дереву, с регулировкой температуры накаливания греющей проволочки. Преимущество описанного варианта выжигателя в его простоте, безопасности и удобстве использования.

Схема выжигателя по дереву:

Если вам понадобился недорогой но весьма удобный и надёжный выжигатель по дереву то обратите своё внимание на рисунок №1.

Рисунок №1 – Выжигатель по дереву схема

R1 – 1,2 МОм

R3 – 27 КОм

C1 – 27 нФ или 273 нФ / 300 В

C2 – 22 нФ или 223 нФ / 300 В

C3 – 47 нФ или 473 нФ / 300 В

FU1 – Плавкий предохранитель 0,5 — 1,5 А

VS1 – Динистор DB3 / 30 В

ТР1 – Трансформатор понижающий 220/3…8 В Ток в зависимости от нагрузки (сопротивления нихромовой проволоки).

Работа схемы выжигателя по дереву и её настройка:

Сделать такую схему под силу даже начинающему радиолюбителю или домашнему мастеру, необходимы примитивные навыки умения паять и настраивать схемы (есле все элементы подобрано адекватно и схема собрана правильно, она сразу заработает как надо). Однако следует отдельно выделить несколько тонкостей:

1) Обращаю ваше внимание что регулировка выходного напряжения трансформатора ТР1 (а значит и температуры накаливания нихромовой проволоки) осуществляется по первичной обмотке, пусть вас не смущает эта инновация! Так как, за основу взята схема , вам следует понять, что для любого нагревательного элемента (в данном случае куска нихромовой проволоки) не важна форма и качество синусоиды.

2) Однако, обращаю ваше внимание на то что вторичная обмотка трансформатора должна выдерживать потребляемый нихромовой проволокой ток (его вы легко можете посчитать по ).

3) Так же следует использовать толстые провода, ведущие к рукоятке выжигателя по дереву, и хорошо изолированные, не соблюдение правил техники электробезопасности при сборке или пользовании устройства, может привести к травмам!!!

Держатель нихромовой проволоки для выжигателя по дереву:

Наверняка собрать блок питания к выжигателю вам не составит особого труда, а вот как быть, если у вас нет удобной рукоятки-держателя (электрода)? Я предлогаю вам очень простой но весьма удобный вариант рукоятки. Вам понадобится толстый провод, диэлектрическая (или деревянная) ручка от старого сгоревшего паяльника, кусок текстолита или карболита или другого диэлектрического термостойкого материала, изолента, нихромовая проволока (можно откусить кусочек от спирали накаливания для электропечки) рисунок №2, и электромонтажные клеммы рисунок №3.

Рисунок №2 – Необходимые материалы для ручки выжигателя Рисунок №3 – Электромонтажные клеммы

Вам необходимо вытащить клеммы из изоляции и прикрутить их к текстолиту как показано на рисунке №4,5.

Рисунок №4 – Сборка рукоятки
Рисунок №5 – Пояснение, как правильно прикрутить клеммы

Потом вам останется только примотать изолентой (или прикрепить пластмассовым хомутиком или нитками) провод к текстолитовой площадке и к клеммам (кончики провода необходимо пропоять) и запрессовать его в деревянную рукоятку рисунок №6.

Рисунок №6 – Рукоятка выжигателя по дереву

Работать таким выжигателем по дереву одно удовольствие ведь во-первых у вас есть удобная рукоятка в которой можно быстро и просто заменить перегоревшую нихромовую проволоку так как она прикручивается к клеммам в отличии от простых выжигателей. Во-вторых, есть возможность регулировки температуры накаливания проволоки (рисунок №7) что немало важно при работе с различного рода сортами дерева.

Рисунок № 7 – Раскалённая нихромовая проволока

(Пояснение к рисунку №7: мой вариант рукоятки имеет специальый наконечник который вам будет достаточно сложно воспроизвести, по этому я и предлагаю вам более простой вариант с клеммами)

Ну а в-третьих, сборка такого выжегателя относительно проста и не дорога. Единственное что вам будет сложно подобрать это понижающий трансформатор так как, не смотря на малое напряжения (3-8 Вольт, в зависимости от ваших потребностей) вторичная обмотка должна быть рассчитана на большой ток (от 3-х Ампер).

Когда все детали выжигателя по дереву будут вами собраны вам останется только запихнуть всё это в аккуратный корпус и начать выпаливать различного рода картинки и произведения искусства рисунок №8.

Рисунок №8 – Выжигатель по дереву (внешний вид) и выжженный на дереве образ.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт
