Какие полезные самоделки можно сделать из бензопилы?

– это приспособление, которое порой бывает просто незаменимым в хозяйстве. Скорость работы, высокая производительность, простота эксплуатации – лишь немногие достоинства этого устройства.

Однако далеко не все потребители знают, что применение бензопилы не ограничивается исключительно работой с древесиной, а многие ее структурные части являются настолько функциональными, что появляется возможность соорудить совершенно новые механизмы, совершенно непохожие на исходную конструкцию бензинового аппарата.

Связано это, в первую очередь, с конструктивными характеристиками бензопилы: ее двигатель надежен и неприхотлив, а утечка топлива практически полностью исключена. О том, что можно сделать из бензопилы , далее и пойдет речь.

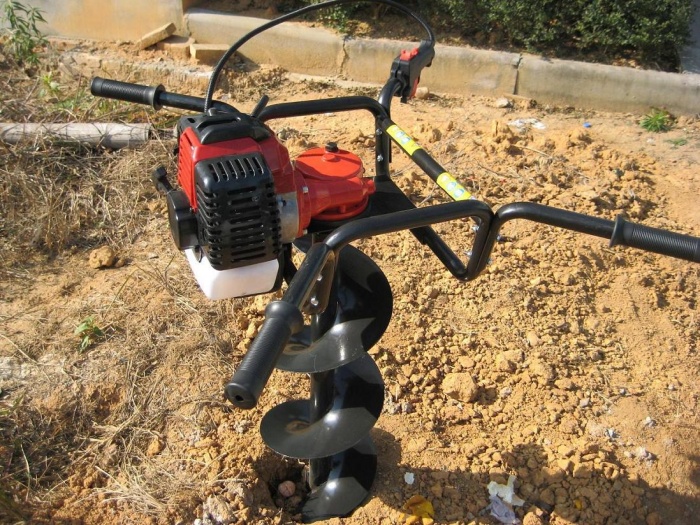

Особенности создания мотобура из бензиновой пилы

Для того чтобы изготовить мотобур своими руками из бензопилы, для начала необходимо отрегулировать скорость вращения двигателя, поскольку максимальных показателей для комфортной и безопасной работы не потребуется.

С этой задачей справиться такой элемент, как редуктор, который требуется скрепить с двигателем бензопилы. На этом этапе важно продумать систему крепежа, чтобы части будущей конструкции были плотно соединены друг с другом.

Чтобы устройство работало надежно, бур и ножи к нему требуется подбирать так, чтобы эти часть совпадали по вращению с «родным» механизмом.

Мотобур из бензопилы. Видео демонстрирует применение инструмента в качестве бура для льда.

Устройство самоката из бензопилы

С помощью двигателя бензопилы можно собрать не только приспособления для ручного пользования, но и полноценное транспортное средство, функционирующее на горючем топливе. Одна из таких конструкций – самодельный самокат с мотором от бензопилы.

Для создания этого устройства понадобиться обычный самокат, оборудованный системой ручного тормоза и надувными колесами. Двигатель от пилы необходимо закрепить на задней платформе самоката и удостовериться, что линия звезд мотора и заднего колеса совпадает.

Чтобы контролировать уровень подачи энергии на таком самокат, ручной акселератор требуется соединить с проводами, отвечающими за включение и выключение мотора бензопилы. В случае возникновения сложностей допускается монтаж специальной педали.

Велосипед с двигателем от бензопилы, так называемый мопед. Принцип применения двигателя тот же что и у самоката.

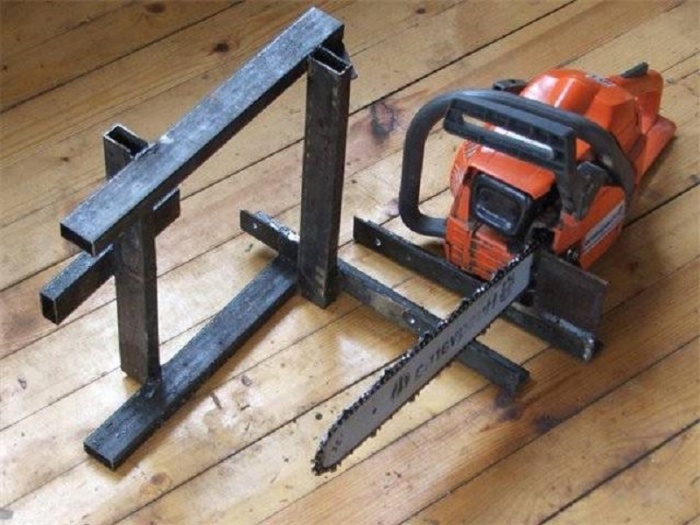

Как смонтировать пилораму из бензопилы?

Одно из приспособлений, где структурные части бензопилы используются для работы с древесиной не только с целью ее распила – это пилорама, с помощью которой можно качественно распилить брусья нужного диаметра.

Традиционное предназначение бензопилы заключается в распиловке древесного материала. Но пользователи с пытливым складом ума нашли массу сфер применений практичного инструмента. Самоделки из бензопилы поражают своим разнообразием, это касается форм и функций инструментов и механизмов. Ознакомимся с наиболее распространенными вариантами использования.

Функциональность бензопилы

Бензопила даже без переделки способна выполнять широкий спектр задач. Классическая конструкция, дополненная специальными насадками, будет отличным помощников в хозяйстве. После переоснащения инструмент может стать:

• снегоуборщиком;
• кусторезом;
• насосом для перекачки воды;
• расширит функции по работе с деревом и преобразится в окариватель или бензорез;

В основе переделки лежит принцип использования универсального привода, который подходит для многих устройств. Сфера применения самоделок невероятно обширна:

• бурение лунок и скважин;
• обработка металла и камня;
• уборка снега;
• перекачка воды;
• перемещение по суше, воде и даже воздуху.

Принцип работы самоделок основан на задействовании мощности двигателя: нужное пользователю устройство подсоединяется к выходному валу. Причиной популярности бензопилы в качестве основы для самоделок стали многочисленные достоинства инструмента:

• компактные размеры;
• мощный мотор;
• легкий вес;
• мобильность;
• способность функционировать в экстремальных условиях.

Особенно бензопила ценится за практичную способность муфты сцепления предохранять узлы и другие элементы конструкции от перегрузок и поломок. Герметичность инструмента позволяет эксплуатировать самоделки в любом положении.

На основе бензопилы можно сделать механизмы, отличающиеся по сложности. Группа простых самоделок включает:

• ледоруб;
• болгарку;
• лебедку;
• насос и лодочный мотор;
• мопед и мотоблок.

Большей сложностью характеризуются следующие самоделки на основе бензопилы:

• снегоход и аэросани;
• снегоуборщик;
• пилорама;
• портативная электростанция;
• компактный вертолет.

Важно! Каждая из новых самоделок нуждается в грамотном подборе исходной модели бензопилы. Ключевым критерием отбора является мощность двигателя.

Наибольшей популярностью пользуются марки Урал, Дружба и Штиль.

Простые самоделки

Для начала представим варианты простых самоделок на основе двигателя бензопилы.

Подшипниковый узел с валом станет основой конструкции болгарки. На одном крае фиксируют оправку для отрезанных кругов. Клиновый ремень обеспечивает на другом конце вращение ведомого шкива. В зависимости от марки, болгарка самоделка способна резать металл, камень, кирпич и прочие стройматериалы.

Привод бензопилы применяется для изготовления лебедки. Исходная мощность двигателя определяет тяговое усилие самоделки. Значительно увеличить эксплуатационные характеристики устройства поможет установка дополнительного блока. Дополнительно механизм оснащают крюками, ремнями, отводным блоком и анкерами.

Осилить простую конструкцию мотокультиватора под силу любому начинающему разбираться в механике умельцу. Для самоделки двигатель бензопилы потребуется оснастить системой передачи в виде двух шестеренок. Это позволит передать движущую силу мотора на колесо. Рабочий механизм придет в движение. Вспахать самоделкой обширное поле не получится, но для обработки небольшого участка мощности подобного механизма достаточно.

Отличным помощником в хозяйстве станет самоделка из бензопилы в форме насоса для перекачки воды. Среди возможных сфер применения механизма:

• аварийное водоснабжение участка или жилого помещения;
• полив огорода;
• откачка воды с подтопленного подвала;
• осушение водоемов.

По такому же принципу с небольшими нюансами создают самоделку в виде лодочного мотора.

Мотор для лодки

Конструкция лодочного мотора довольно примитивна, но сэкономить средства на приобретение способна самоделка из двигателя бензопилы. Отсутствие трансмиссии способствует легкости монтажа. Для модернизации лодки понадобится обеспечить соединение двигателя бензопилы с винтом. Поможет выполнить задачу переходник, передающий функцию кручения. Чтобы конструкция самоделки исправно работала, крепление двигателя бензопилы на лодку предусматривает небольшой уклон к воде гребного вала.

Замечание! Среди основных достоинств самоделки - высокая мощность, обеспечивающая приличную скорость перемещения по водной глади, и экономичный расход топливного материала. За час самоделка из бензопилы потребляет 1 л бензина при скорости 20 км/ч.

Мотобур

Прежде чем приняться за изготовление мотобура, корректируют скорость вращения мотора. Для безопасной и комфортной эксплуатации максимальные показатели не требуются. Выполнить задачу поможет редуктор, который соединяют с двигателем бензопилы. Особого внимания заслуживает система крепежа. Безопасная работа самоделки возможна при условии плотного прилегания деталей друг с другом.

Использование мотобура в качестве ледоруба на зимней рыбалке обязывает позаботиться о качественном буре и ножах. Дешевые детали не выдержат больших нагрузок и быстро сломаются. Очередная сфера применения - подготовка отверстий для установки винтовых свай и другие этапы проведения земляных работ.

Видео материал демонстрирует эксплуатацию самоделки из бензопилы.

Самокат

Двигатель бензопилы служит для создания не только различных инструментов и механизмов, но и транспортных средств, где функционирование идет за счет потребления горючего топлива. Один из вариантов использования бензопилы - самокат.

Основой конструкции служит самокат с надувными колесами, обладающий системой ручного тормоза. Мотор бензопилы фиксируют на задней платформе самоката. Важно убедиться, чтобы линия заднего колеса и звезд мотора совпадала.

Регулировку уровня подачи энергии обеспечивает ручной акселератор. Его подсоединяют к проводам, которые отвечают за выключение и включение двигателя бензопилы. Если подобная система функционирует недостаточно хорошо, монтируют специальную педаль.

Внимание! Чтобы езда на транспортном средстве не спровоцировала травму, требуется соблюдение мер безопасности. Для этого звездочки, открытые участки мотора и другие элементы самоката закрывают ограждениями. Это предупредит порчу одежды и травмоопасные ситуации.

По аналогии с самокатом, основой самоделки из бензопилы может стать велосипед. Двигатель в этом случае фиксируют на раму. Для передвижения применяют зубчатую передачу. На горном велосипеде за функцию управления скоростью отвечает редуктор.

Видео демонстрирует возможности двигателя на миниатюрном мопеде.

Идеи для начинающих механиков

Навыки механика помогут при изготовлении следующих самоделок, где основой конструкции выступает бензопила:

Заключение

Как видите, способов использования двигателя бензопилы для оформления новых инструментов и механизмов множество. Главное, адекватно оценить свои познания в области механики. Для начала лучше испытать силы на простых конструкциях, а в случае успеха переходить к более сложным идеям.

Фантазия домашних мастеров и изобретателей воистину безгранична. Их пытливый взгляд внимательно присматривается ко всему вокруг: а что бы такого переделать. Весьма часто этот взгляд падает на неотъемлемую принадлежность любого хозяйства – бензопилу.

Что можно сделать из бензопилы

Самоделки из бензопилы относятся к очень широкому классу устройств.
Это и ручной инструмент с мотоприводом, такой, как:

• • болгарка;
  • мотобур;
  • культиватор;
  • снегоуборщик;
  • стационарные станки и устройства:
    • лесопилка;
    • электрогенератор;
    • мотонасос;
  • транспортные средства:
    • аэросани;
    • снегоход;
    • мопед;
    • самокат;
    • карт и детский квадроцикл;
    • лодочный мотор;
    • и даже летательный аппарат — мини-вертолет.

И это наверняка еще не все возможные самоделки из бензопилы.

Принцип переделки

Принцип переделки весьма прост и объединяет весь спектр самодельных устройств и агрегатов. Бензопила используется в качестве привода. Уникальные качества мотора бензопилы, способного работать при очень больших углах наклона, разве что не вверх ногами, позволяет использовать этот универсальный привод во многих конструкциях.
В случае применения бензопилы в качестве привода ручного мотоинструмента — самоделки сохраняется большинство детали исходной бензопилы, а меняется лишь рабочий орган.

Если же на основе бензопилы своими руками делают стационарный станок или транспортное средство — переделка становится более глубокой. В конструкцию добавляется редуктор, вариатор или ременная передача, топливный бак заменяют на более емкий для обеспечения продолжительной работы без дозаправки.

Транспорт

На базе двигателя от бензопилы можно изготовить много транспортных средств-самоделок. При этом важно помнить, что транспорт — это средство повышенной опасности и автор и владелец самоделки несет полную ответственность за ее безопасность.

Снегоход

Конструктивно снегоход — одна из самых сложных самоделок. Потребуется изготовить следующие узлы:

• Несущая рама.
• Корпус.
• Гусеница.
• Передняя лыжа.
• Руль с органами управления — рукоятками газа и сцепления.
• Подвеска.
• Трансмиссия.

Несущую раму сваривают из квадратного стального профиля 20*20 или 20*30, нужно предусмотреть качающийся рычаг для амортизирующей задней подвески и установку вилки руля мотоциклетного типа — для передней. Есть варианты с двумя лыжами — тут конструкция передней подвески буде сложнее — руль будет поворачивать не ось лыжи, а тянуть рычаги для управления рулевой трапецией. Такой вариант сложнее в изготовлении, но гарантирует лучшую управляемость и остойчивость.
Для снегохода подойдет сцепление центробежного типа с подклиновым ремнем и цепью. Чтобы повысить тяговое усилие, на рабочий вал гусеницы устанавливают шестеренку, по диаметру превосходящую приводную шестерню на валу бензопилы.
Для гусеницы можно взять готовые чертежи от легкого снегохода с двигателем такой же мощности, как и у бензопилы.

Чтобы самоделка могла уверенно везти одного-двух человек, мощность двигателя должна быть не менее пяти лошадиных сил.

Аэросани

Аэросани намного проще по конструкции, чем снегоход, по принципу своей работы они напоминают движущийся по земле маленький винтомоторный самолет.
Грузоподъемность, проходимость и остойчивость получится заметно ниже, чем у снегохода с равной мощностью двигателя. Преимущество будет в простоте конструкции, большей надежности и большей скорости на открытых пространствах.
Винт толкающего типа устанавливается в защитном кожухе их ячеистой сетки за спиной водителя и толкает аппарат вперед. Управляется аппарат за счет поворота лыжи, рычага газа и снежного тормоза.

Чтобы как следует разогнать аэросани — самоделку или проехать не только по гладкому льду замерзшей речки, а по полям и небольшим сугробам, потребуется двигатель от бензопилы мощностью не менее 10 лошадиных сил.

Мопед

Летнее транспортное средство-самоделка с мотором от бензопилы вряд ли составит конкуренцию промышленным образцам. Домашние мастера чаще собирают его в качестве испытания своих сил или как рассматривают как тренировку перед более серьезными конструкциями.
Кроме бензопилы, потребуется старый велосипед, или, по крайней мере, основные узлы от него, включая подшипники. Раму умельцы сваривают сами из труб или квадратного профиля. Выглядит она страшновато, зато отличается надежностью. Привод осуществляется на заднюю ось велосипедной цепью.

Наиболее продвинутые домашние мастера берут за основу горный велосипед с качественными тормозами и амортизированной подвеской. К бензопиле добавляют редуктор с передаточным числом 1:15- 1:20 и вариатор. На такой самоделке уже можно путешествовать достаточно комфортно со скоростью до 30 км/ч.

Карт-самоделка на базе бензопилы

Что еще можно сделать из пилы Урал или Дружба? Например, карт — максимально упрощенную модель автомобиля, разработанную специально для кольцевых гонок. Он лишен корпуса, амортизаторов, иногда даже тормозов — все сделано для максимального облегчения конструкции увеличения скорости. Рама карта-самоделки варится из профиля или стальных труб. Колеса для самоделок часто берут от промышленных тележек для перевозки небольших грузов. Привод осуществляется на заднюю ось велосипедной цепью, рулевую трапецию берут от микролитражки.
Для сборки карта понадобятся навыки слесарных и сварочных работ среднего уровня. За основу лучше взять готовые чертежи и придерживаться их основных параметров — хоть карт и считают «детским» видом спорта, скорости развиваются вполне взрослые, и покалечиться можно серьезно.

По похожей схеме на базе мотора бензопилы умельцы собирают и старшего брата карта — багги. Этот экипаж имеет усиленную подвеску с большими ходами и предназначен для гонок по пресеченной местности. Центр тяжести самоделки расположен низко для улучшения остойчивости, сиденья водителя и пассажира сверху защищает мощная дуга безопасности. Также весьма похожим будет процесс изготовления детского квадроцикла.

Самокат-самоделка с мотором от бензопилы

Несмотря на то, что выглядит это устройство как детская игрушка, он может стать серьезным подспорьем почтальону или курьеру. Пусть у самоката максимальная скорость и небольшая, 10-15 км/ч, зато он обладает отличной маневренностью и ни с чем не сравнимой экономичностью. Если рабочий день состоит из множества коротких поездок от точки к точке — лучшего варианта и не пожелать.

Практически вся конструкция бензопилы сохраняется, снять нужно только шину и пильную цепь, заменив ее на велосипедную, передающую момент на заднее колесо самоката-самоделки.

Лодочный мотор

Лодочные моторы-самоделки впервые появились в Юго-Восточной Азии после второй мировой войны. Бедные рыбаки и крестьяне сами строили свои деревянные лодки, купить же фабричный лодочный мотор им было не по карману. Бензопилы же были вполне доступны по цене. Не мудрствуя лукаво, на вал пилы надевали бамбуковую палку, крепили ее деревянным же шплинтом и, оперев на козлы с двумя штырями-уключинами, опускали в воду с кормы под небольшим углом. На нижнем конце трубы крепили вырезанный из дерева же винт так, чтобы он находился под водой. Для всей конструкции требовались лишь стволы бамбука и веревки, собиралась она за пару часов. По мере износа бамбуковый вал и перекладину козел меняли на новые. Управляли такой лодкой, просто поворачивая шест за двигатель в нужную сторону.
Простейший вариант лодочного мотора — самоделки будет повторять индокитайскую конструкцию, с тем отличием, что вместо шеста берется стальная труба, винт от старого лодочного мотора, а козлы сварены из уголка и снабжены упорно-опорным подшипником на поворотной опоре.

Более продвинутый вариант использует вертикальное расположение гребного вала и герметичный редуктор, изменяющий направление вращения на 90 ⁰. Под двигателем размещают подшипник с устройством подъема гребного вала и рукоятку управления, на которую выводят регулятор газа. Винт также подбирается от лодочного мотора. Этот вариант повторяет кинематическую схему лодочного мотора фабричного производства. Он способен обеспечить поход небольшой лодки со скромной скоростью на приличное расстояние с завидной экономичностью. Важно, однако, помнить, что не все пилы предназначены для продолжительной непрерывной работы, поэтому нужно следить за тепловым режимом мотора и периодически давать ему остыть.

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Мотокультиватор

Для нормального мотоблока, способного к вспашке целины, у самоделки из бензопилы не хватит мощности и крутящего момента. Но мотокультиватор для обработки легких грунтов на шести сотках сделать вполне реально. Потребуется сварить раму их труб или металлопрофиля, закрепить на ней вал с рабочими органами и систему передачи усилия из пары подобранных шестерен и велосипедной или мотоциклетной цепи.

Снегоуборщик

Если в предыдущей конструкции заменить вал с лемехами или спицами бороны на шнековый механизм, добавить кожух, заборное устройство и трубу для выброса снега-из культиватора получится вполне приличный снегоуборщик. Многие домашние мастера так и проектируют свою самоделку со сменным навесным оборудованием для разных сезонов. Мотор от пилы Штиль мощностью в 3-5 л.с. вполне справится и с обработкой огорода весной и осенью, и с уборкой рыхлого снега на дачном участке зимой. Самый ответственный узел – это шнековый механизм.

Если вы не профессиональный конструктор, то лучше скачать из сети готовые чертежи. Лопасти шнека делают из толстой резины, например, из транспортерной ленты. Заборное устройство выполняют из оцинкованной стали. Для трубы снегоотброса подойдет пластмассовая труба для канализации.

Мотобур

Мотобур из бензопилы в строительный сезон отлично справится с копкой ям под столбы или с завинчиванием винтовых свай, а зимой порадует любителей подледного лова.
Для конструкции мотобура -самоделки потребуется понижающий обороты редуктор, поскольку бурить и завинчивать сваи следует со скоростью 30-60 оборотов в минуту. Шнек лучше взять от готового мотобура из хорошей стали. Шнек для ручного бура или самоделка из простой конструкционной стали при активном использовании долго не протянет.

Устройство болгарки из бензопилы

В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом.
Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см.
Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой.
Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.

Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками.

Лебедка

Лебедка-самоделка будет отличным подспорьем в строительстве и подъеме грузов на высоту, перетаскивании спиленного дерева, спасении засевшей в луже машины, вытаскивании из воды катера.
Тяга такой самодельной лебедки зависит от мощности двигателя и от передаточного числа редуктора, и может достигать полутора тонн.
Для конкретных применений агрегат снабжают дополнительными комплектующими: блоками, полиспастами, гаками, стропальными ремнями и анкерами для прикрепления к земле или к дереву.
Для изготовления лебедки из бензопилы своими руками потребуется сварить прочную раму, на которой следует разместить двигатель, редуктор и барабан со стопором. На раме предусматривают отверстия и проушины для различных способов крепления устройства к земле, деревянному или бетонному фундаменту или к стволу дерева. Барабан можно взять от старой лебедки, а можно изготовить самостоятельно по чертежам.

Следует соблюдать правила безопасности при проведении подъемно-такелажных работ:

• Тросы, гаки и строповочные принадлежности должны быть прочными и периодически испытываться на разрыв десятикратным усилием.
• Стопор должен надежно фиксировать барабан и исключать самопроизвольное разматывание троса под нагрузкой.
• При подъеме тяжестей лебедка должна быть закреплена на постоянном или временном фундаменте, вес которого должен в пятикратно превосходить максимальный вес поднимаемого груза.
• Категорически запрещается стоять под грузом и в зоне его возможного разлета при падении, а также сбоку от натянутого троса при горизонтальном перемещении предметов.

Электростанция

Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках.
Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.

Мотонасос

Мотонасос-самоделка очень близок по устройству к электростанции, той лишь разницей, что вместо генератора устанавливается центробежный жидкостный насос. Важно так скомпоновать конструкцию, чтобы при подключении шлангов к насосу не заливать двигатель и редуктор.

В руках умельцев обычная бензопила, изначально предназначенная для распиловки древесины, становится поистине многофункциональным устройством. При этом широта ее применения просто поражает своим разнообразием. В продаже встречаются различные виды специальных насадок, которые значительно расширяют возможности бензопил. К ним относятся такие насадки: бензорез, окариватель, насос для перекачки воды, мотор, кусторез, снегоуборщик и другие. Но, несмотря на это, многие умельцы переделывают бензопилы самостоятельно, используя подручные материалы. Самоделки из бензопилы своими руками может сделать практически любой человек, мало-мальски разбирающийся в технике.

Принцип переделки

В основе практически любой самоделки из бензопилы лежит использование ее в качестве универсального привода, который можно применить для огромного числа различных устройств. Область их использования очень широка: резка камня и металла, выкачивание воды, уборка снега, бурение скважин и лунок, езда, перемещение различных предметов, плаванье и даже полеты.

Реализуют потенциальные возможности бензопилы при помощи разнообразных приспособлений и насадок. В основе любой переделки лежит простой принцип отбора мощности двигателя: к выходному валу подсоединяется необходимое мастеру устройство. Наличие мощного мотора, компактные размеры и сравнительно легкий вес этого инструмента, автономность и способность работать практически в экстремальных условиях делают его возможности поистине безграничными. Немаловажное значение имеет и практичная конструкция муфты сцепления, которая предохраняет узлы и системы пилы от поломок и перегрузки. Инструмент, изготовленный из бензопилы, отличается своей герметичностью, поэтому его можно использовать практически в любом положении.

Что можно сделать из бензопилы

Все самоделки можно условно разделить на 2 группы:

• наиболее простые устройства (болгарка, ледобур, насос, лебедка, мотоблок, лодочный мотор, велосипед, мопед);
• более сложные механизмы и предметы (пилорама, снегоуборщик, снегоход, аэросани, электростанция, вертолет, цельнокованый нож).

Для изготовления всех выше перечисленных устройств можно использовать различные марки бензопил. При их выборе следует учитывать необходимую мощность для нормальной работы переделки. Чаще всего для изготовления различных устройств используют такие марки бензопил: Дружба, Штиль, Урал.

Наиболее простые самоделки из бензопилы

Ниже приведены различные варианты устройств, сделанных из бензопил. Каждый желающий сможет использовать такие идеи в своем хозяйстве. Из бензопилы с небольшим количеством дополнительных материалов можно сделать:

Болгарка . Основная система такого устройства — подшипниковый узел с валом. На одном его конце устанавливают ведомый шкив, который вращается с помощью клинового ремня. На другом закрепляют оправку для отрезных кругов. В зависимости от их марки такой болгаркой можно резать камень, металл, кирпич и другие строительные материалы.

Ледобур . Для хорошей работы устройства скорость шнека не должна быть большой, поэтому необходимо использовать редуктор, выполненный в виде червячной или клиноременной передачи. Такое устройство можно применять при строительстве фундамента из винтовых свай и для других земляных работ.

Насос для перекачки воды можно использовать для полива огорода, аварийного водоснабжения, осушения водоемов или залитых подвалов. Такая насадка представляет собой простой центробежный насос, оснащенный кронштейном для крепления к пиле и шкивом, приводящим турбины насоса в действие.

Лебедка , в которой используется привод бензопилы. Тяговое усилие такого устройства напрямую зависит от мощности мотора пилы. При использовании дополнительного блока ее можно значительно увеличить. Данное устройство оснащают такими дополнительными деталями, как отводной блок, крюки, ремни, анкеры.

Лодочный мотор из бензопилы – прекрасная альтернатива покупке дорогостоящего двигателя. Для обеспечения движения в 20 км/час достаточно установить на лодку самодельный лодочный мотор с редуктором (передаточное отношение 2:1) и 3-х лопастным винтом, диаметром 210 мм. При этом расход топлива будет составлять всего 1л на час работы мотора.

Мотокультиватор из бензопилы может собрать практически каждый. Для этого нужна система передачи (2 шестеренки). С ее помощью энергия мотора передается на ведущее колесо, благодаря которому рабочий механизм приводится в движение. Конечно, такой культиватор малопригоден для обработки огромного поля, но для приусадебного участка его мощности вполне хватит.

Мопед из бензопилы . Для такого транспортного средства понадобится база, например, старый велосипед. На его раму крепят мотор бензопилы. Как правило, на таком средстве передвижения применяется зубчатая передача. Если для переделки используется горный велосипед, то для управления скоростью передвижения понадобится редуктор.

Для изготовления ниже приведенных устройств мастеру необходимы некоторые технические знания и опыт работы с различными механизмами и материалами. Из бензопилы с помощью различных комплектующих можно создать такие самоделки:

Пилорама из бензопилы , которую можно сделать с помощью металлической рамы. К этой раме жестко прикрепляется бензопила. Заготовки можно направлять по рельсовому пути. Есть и другие варианты пилорам. Так для устройства, предназначенного для продольной распиловки, понадобится адаптер, прикрепляемый к шине, расположенной у ее основания и направляющая, задающая направление движению адаптера. Направляющую устанавливают на доску, прикрепленную к распиливаемому бревну. При помощи такой пилорамы бревна можно разделять на 2-4 части.

Портативная электростанция из бензопилы способна обеспечить энергией в любых отдаленных от электросетей местах. Для ее создания необходимы такие комплектующие: шестереночный редуктор, генератор, металлическая планка, приводной ремень, пульт управления. Для такого устройства больше всего подходят мощные пилы Дружба и Урал.

Самодельный снегоуборщик может быть сделан из пилы, мощность которой превышает 3 кВт. Для него необходимо смонтировать шнековый узел с лопастями из прочного, но эластичного материала. Цепью мотор соединяется со шнековым узлом через пару шестеренок. К снегоуборщику можно приделать, как колеса, так и полозья. Для отбрасывания снега можно использовать любую трубу большого диаметра.

Самодельный снегоход из бензопилы по своей конструкции немного сложнее пилорамы. Снегоход состоит из рамы, двигателя, гусеницы и рулевого управления. Также ему необходимы полозья для передвижения. Для его создания на руль необходимо вынести газ и сцепление. Также следует продумать систему амортизирующей подвески несущей рамы. Так как у бензопилы нет трансмиссии, то сцепление на самодельный снегоход ставят центробежное. Также применяют поликлиновый ремень и цепь. Для рулевого механизма можно использовать детали старого велосипеда. Его переделывают так, чтобы центральная ось перемещала поворачивающие лыжи тяги. Для усиления тяги на приводной вал гусеницы устанавливают тяговую шестеренку. Мощность двигателя должна быть не меньше 5 л.с.

Аэросани из бензопилы сделать намного проще, чем снегоход. Большой винт, вращаемый напрямую двигателем бензопилы, сообщает движущую силу. Серьезным ограничением использования таких аэросаней из-за их недостаточной проходимости является небольшая мощность двигателя бензопилы. Для поездок по заснеженным полям требуется двигатель, мощностью не меньше 12 л.с.

Вертолет ранцевого типа из бензопилы . Такой летательный аппарат может подняться в воздух только тогда, когда в его конструкции будут использованы не менее четырех двигателей, общей мощностью от 20 л.с., работающих в согласованном режиме. Сделать его из одной бензопилы не получится. Использование такого самодельного аппарата может быть опасно для жизни.

Могут сделать люди, знакомые с кузнечным делом. Для этого, в первую очередь, старые цепи делят на куски, которые затем сваривают в заготовки. Их нагревают в горниле до 850°С. Заготовки прессуют до тех пор, пока не избавятся от пустот между звеньями. Далее металл поддают кузнечной обработке, пока не придадут заготовке необходимую форму и прочность.

А что вы делали из бензопилы?

Бензиновая пила – это хороший помощник при заготовке дров, спиливании деревьев, уходе за садом, очистке заросшего участка. Ее основой является двигатель внутреннего сгорания, который отличается компактными размерами, надежностью, небольшой массой, хорошими показателями мощности. Такие достоинства привода позволяют создать различные оригинальные самоделки из бензопилы: мотоблок, болгарку, снегоуборочную машину, газонокосилку, пилораму, электрогенератор, картинг, снегоход. Мотор также устанавливают на велосипед, лодку, делая данные средства передвижения более практичными. При этом часто умельцы используют не только двигатель, но и другие детали от агрегата. Сложность в переделывании заключается в точном подгоне по размерам деталей собираемой техники.

Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:

• снимают шину с пилы;
• вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
• затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.

Вместо переходника некоторые умельцы устанавливают редуктор . Возможный результат работы продемонстрирован на фотографии ниже.

Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.

Сборка пилорамы

При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.

В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами . Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.

Небольшим минусом является образование большого количества опилок. Это происходит из-за значительной толщины цепи.

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

• берется велосипед;
• к багажнику либо раме прикрепляется мотор с бензобаком;
• устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
• монтируются дополнительные амортизаторы;
• ставится тормоз.

Вместо редуктора используют две зубчатые пары , соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.

Обычно велосипед с мотором от бензопилы делают ради развлечения: ездит такой мотовелосипед со скоростью обычного.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы . Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

• привода;
• каркаса;
• ручки;
• колес;
• ножей;
• системы управления;
• защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

• сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
• с помощью болтов или сварки к раме приделывают ручки из железных трубок;
• по углам каркаса монтируют колеса;
• снимают с бензиновой пилы ручку и шину;
• прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;

• удлиняют газовый трос;
• из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
• делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
• с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски , со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Наличие телескопического вала позволит регулировать высоту оставляемого после покоса травяного покрова.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником , благодаря которому на участке практически не остается срезанной травы.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами . Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Чем мощнее будет установленный ДВС, тем большую проходимость будет иметь собранный снегоход.

Создание триммера

Триммер, как и газонокосилка, используется для скашивания травяного покрова на участке. Но мотокоса используется при сравнительно меньших объемах работ или на неровных местностях, каменистых грунтах. Триммер из бензопилы, сделанный самостоятельно, обойдется значительно дешевле своего заводского аналога. Производительность у такого агрегата достаточно высокая.

Самым простейшим вариантом создания мотокосы является использование специальной заводской насадки на бензиновую пилу , работа с которой показана в нижеследующем видеоролике.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

• заборного отсека с расположенным внутри шнеком с лопастями;
• ручки;
• рамы;
• выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Диск такого самодельного оборудования будет вращаться не электромотором, а двигателем внутреннего сгорания от пилы.

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

• с бензиновой пилы снимают цепь и шину;
• устанавливают на вал редуктора шкив;
• вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
• натягивают ременную передачу как цепь;
• прикрепляют защитный кожух;
• ставят диск.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Сборка машины для картинга и багги

Картинг – это гонки на небольших автомобилях (картах), не имеющих кузова, упругой подвески у колес. Такая машина предназначена для езды по ровному асфальтированному покрытию, где она способна развивать достаточно большую скорость.

В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей:

• колес;
• рулевого узла;
• каркаса;
• тормозной и управляющей систем.

Следующий видеоролик содержит детальный обзор возможного варианты самодельного картинга.

Карт с двигателем от бензиновой пилы обходится сравнительно недорого. Для детей он станет способом увлекательного времяпровождения.

Конструктивно и по назначению схожи с картом, но у них есть подвеска. Такая особенность позволяет более удобно ездить по пересеченной местности (бездорожью).

Самостоятельная сборка багги аналогична изготовлению карта (кроме подвески) и выполняется в такой последовательности:

• сваривают раму;
• изготавливают подвеску, например, торсионного типа;
• делают детали рулевого управления;
• собирают подвеску;
• монтируют руль и тяги;
• прикрепляют колеса;
• ставят тормоз;
• устанавливают кресло;
• закрепляют двигатель.

Для передачи вращения от мотора колесу используют цепь или ремень. Соответственно этому устанавливают звездочки либо шкивы. Чтобы автомобиль работал тише, усовершенствуют существующий глушитель бензиновой пилы либо делают новый. Встречаются варианты самодельных машин, способных развивать скорость более 40 км/ч, поэтому ездить нужно аккуратно, чтобы не попасть в аварию.

Генератор электрической энергии с ДВС от бензопилы

Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях . Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.

На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:

1. бензиновая пила;
2. передаточный редуктор;
3. приводной ремень;
4. планка для натяжения;
5. электрический генератор;
6. панель управления;
7. зажимы;
8. упор пилы;
9. крепежная гайка (предназначена для присоединения к раме редуктора);
10. ведущий шкив.

Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока (например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.

Мотоблок для домашнего использования

Мотоблок – это сельскохозяйственная техника, которая благодаря возможности установки различных насадок способна пахать и культивировать почву, делать борозды, а также выполнять другие операции. По сути, мощные модели являются мини-тракторами. Техника заводского производства стоит дорого, дешевле обойдется мотоблок из бензопилы собственноручного изготовления.

Сборка агрегата не отличается сложностью. Устройство самодельного мотоблока показано в видео ниже.

Конструктивных исполнений мотоблоков, сделанных народными умельцами, много. Следует выбирать наиболее подходящий по имеющимся комплектующим и функциональным возможностям вариант.

Сельскохозяйственный культиватор своими руками

Культиватор – это техника, предназначенная для взрыхления почвенного слоя и разрезания корней сорных растений в нем. Рабочим органом агрегата является вращающаяся фреза . За счет ее вращения происходит также перемещений культиватора по обрабатываемому участку.

По своей мощности мотокультиватор уступает мотоблоку. Для последнего есть специальная культивирующая насадка.

Культиватор из бензопилы собственной сборки вполне подойдет для обработки небольшого участка . Вариант конструкции такой самодельной техники рассмотрен в следующем видеоролике.

Окучник из бензиновой пилы

Окучник представляет собой узкоспециализированную технику, которая используется для окучивания картофеля . Одновременно происходит удаление сорняков между рядами.

Собрать окучник из бензопилы несложно. Его конструкция изображена на схеме ниже.

Цифровому обозначению на схеме соответствуют следующие элементы конструкции:

• 1 – рукоять управления мотором;
• 2 – тросик;
• 3,4, 7, 10 – звездочки передач;
• 5 – цепь;
• 6 – колесо;
• 8 – ручка;
• 9 – топливный бачок;
• 11 – крепление мотора;
• 12 – площадка под двигатель;
• 13 – ДВС;
• 14 – рама;
• 15 – плуг (насадка окучника).

Кроме рассмотренных вариантов, взяв за основу привод от бензиновой пилы, своими руками можно сделать квадроцикл, мини-вертолет, лебедку, ямобур или ледобур . Для большинства самоделок подходит двигатель мощностью 2-3 кВт (приблизительно 2,7-4,1 л.с.), например, от бензопил «Штиль», «Дружба», «Урал». Но для вертолета потребуется мотор с большим данным параметром. Чтобы выяснить требуемую конкретную величину мощности, понадобится в этом случае проводить точные инженерные расчеты.

Для переделывания рекомендуется использовать старый недорогой инструмент, чтобы в случае быстрой поломки созданного механизма не понести особых финансовых потерь. Лучше использовать модели, которые легко разбираются, а найти на них детали при необходимости замены не составляет труда. Во время сборки следует внимательно соединять детали, следя за тем, чтобы они состыковывались без проблем. Заранее созданные чертежи облегчат и ускорят процесс. В любом случае самодельный агрегат должен быть безопасным.
