Количество радиаторов отопления на м3

В вопросе поддержания оптимальной температуры в доме главное место занимает радиатор.

Выбор просто поражает: биметаллические, алюминиевые, стальные самых разных размеров.

Нет ничего хуже, чем неправильно рассчитанная необходимая тепловая мощность в помещении. Зимой такая ошибка может стоить очень дорого.

Тепловой расчет радиаторов отопления подходит для биметаллических, алюминиевых, стальных и чугунных радиаторов. Специалисты выделяют три способа, каждый из которых основан на определенных показателях.

Здесь существует три метода, которые базируются на общих принципах:

• стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
• для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый – стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй – примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий – объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Альтернативный метод расчета мощности радиаторов отопления

Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

30 х 2,5 = 75 куб.м.

Теперь нужно определиться с климатом.

Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.

Для определения необходимой мощности умножаем объем помещения на норматив:

75 х 41 = 3075 Вт

Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:

3100 х 1,2 = 3720 Вт.

Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.

Расчет количества радиаторов

Метод расчета представляет собой выдержки из предыдущих пунктов статьи.

После того, как Вы подсчитаете необходимую мощность для обогрева помещения и количество секций радиатора, Вы приходите в магазин.

Если число секций вышло внушительное (такое бывает в помещениях с большой площадью), то резонно будет приобрести не один, а несколько радиаторов.

Данная схема применима и к тем условиям, когда мощность одного радиатора ниже необходимой.

Но существует еще один быстрый способ посчитать количество радиаторов. Если в Вашей комнате стояли старые с высотой около 60 см, и зимой Вы чувствовали в этом помещении себя комфортно, то посчитайте количество секций.

Полученную цифру умножьте на 150 Вт – это и будет необходимой мощностью новых радиаторов.

В случае выбора или , можете покупать их из расчета 1 к 1- на одно ребро чугунного радиатора 1 ребро биметаллического.

Разделение на «теплая» и «холодная» квартира давно уже пришло в нашу жизнь.

Многие люди сознательно не хотят заниматься выбором и установкой новых радиаторов, объясняя это тем, что «в этой квартире всегда будет холодно». Но это не так.

Правильный выбор радиаторов вкупе с грамотным расчетом необходимой мощности способен сделать тепло и уют за Вашими окнами даже в самую холодную зиму.

Скорее всего Вы уже решили для себя Какие радиаторы отопления лучше, но необходим расчет количества секций. Как его выполнить безошибочно и точно, учесть все погрешности и теплопотери?

Существует несколько вариантов расчета:

• по объему

• по площади помещения

• и полный расчет включающий все факторы.

Рассмотрим каждый из них

Расчет количества секций радиаторов отопления по объему

Если у Вас квартира в современном доме, со стеклопакетами, утепленными наружными стенами и , то для расчета уже используется значение тепловой мощности 34вт на 1куб.метр объема.

Пример расчета количества секций:

Комната 4*5м, высота потолка 2,65м

Получаем 4*5*2,65=53 куб.м Объем комнаты и умножаем на 41вт. Итого, требуемая тепловая мощность для обогрева: 2173Вт.

Исходя из полученных данных, не трудно рассчитать количество секций радиаторов. Для этого необходимо знать теплоотдачу одной секции, выбранного Вами радиатора.

Допустим:
Чугунный МС-140, одна секция 140Вт
Global 500,170Вт
Sira RS, 190Вт

Тут следует заметить, что производитель или продавец, часто указывает завышенную теплоотдачу, рассчитанную при повышенной температуре теплоносителя в системе. Поэтому ориентируйтесь на меньшее значение, указанное в паспорте на изделие.

Продолжим расчет: 2173 Вт делим на теплоотдачу одной секции 170Вт, получаем 2173Вт/170Вт=12,78 секций. Округляем в сторону целого числа, и получаем 12 или 14 секций.

Некоторые продавцы предлагают услугу по сборке радиаторов с необходимым числом секций, то есть 13. Но это уже будет не заводская сборка.

Этот метод, как и следующий является приблизительным.

Расчет количества секций радиаторов отопления по площади помещения

Является актуальным для высоты потолков помещения 2,45-2,6 метра. Принимается равным, что для обогрева 1кв.метра площади достаточно 100Вт.

То есть для комнаты 18 кв.метров, требуется 18кв.м*100Вт=1800Вт тепловой мощности.

Делим на теплоотдачу одной секции: 1800Вт/170Вт=10,59, то есть 11 секций.

В какую сторону лучше округлить результаты расчетов?

Комната угловая или с балконом, то к расчетам добавляем 20%
Если батарея будет устанавливаться за экраном или в нишу, то потери тепла могут достигать 15-20%

Но в то же время, для кухни, можно смело округлить в меньшую сторону, до 10 секций.
Кроме того, на кухне, очень часто монтируется . А это минимум 120 Вт тепловой помощи с одного квадратного метра.

Точный расчет количества секций радиаторов

Определяем требуемую тепловую мощность радиатора по формуле

Qт= 100ватт/м2 х S(помещения)м2 х q1 х q2 х q3 х q4 х q5 х q6 х q7

Где учитываются следующие коэффициенты:

Вид остекления (q1)

• Тройной стеклопакет q1=0,85

• Двойной стеклопакет q1=1,0

• Обычное(двойное) остекленение q1=1,27

Теплоизоляция стен (q2)

• Качественная современная изоляция q2=0,85

• Кирпич (в 2 кирпича) или утеплитель q3= 1,0

• Плохая изоляция q3=1,27

Отношение площади окон к площади пола в помещении (q3)

• 10% q3=0,8

• 20% q3=0,9

• 30% q3=1,0

• 40% q3=1,1

• 50% q3=1,2

Минимальная температура снаружи помещения (q4)

• -10С q4=0,7

• -15С q4=0,9

• -20С q4=1,1

• -25С q4=1,3

• -35С q4=1,5

Количество наружных стен (q5)

• Одна (обычно) q5=1,1

• Две (угловая квартира) q5=1,2

• Три q5=1,3

• Четыре q5=1,4

Тип помещения над расчетным (q6)

• Обогреваемое помещение q6=0,8

• Отапливаемый чердак q6=0,9

• Холодный чердак q6=1,0

Высота потолков (q7)

• 2,5м q7=1,0

• 3,0м q7=1,05

• 3,5м q7=1,1

• 4,0м q7=1,15

• 4,5м q7=1,2

Пример расчета:

100 вт/м2*18м2*0,85 (тройной стеклопакет)*1 (кирпич)*0,8
(2,1 м2 окно/18м2*100%=12%)*1,5(-35)*
1,1(одна наружная)*0,8(обогреваемое,квартира)*1(2,7м)=1616Вт

Плохая теплоизоляция стен увеличит это значение до 2052 Вт!

количество секций радиатора отопления: 1616Вт/170Вт=9,51 (10 секций)

Правильный расчёт секций радиаторов отопления - довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечёт неоправданно высокие расходы на отопление.

Для стандартных помещений можно воспользоваться самыми простыми расчётами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Для выполнения расчётов нужно знать определённые параметры

• Габариты помещения, которое необходимо отопить;
• Вид батареи, материал ее изготовления;
• Мощность каждой секции или цельной батареи в зависимости от ее вида;
• Максимально допустимое количество секций ;

По материалу изготовления радиаторы разделяются так:

• Стальные. Эти радиаторы имеют тонкие стенки и весьма элегантный дизайн, но популярностью они не пользуются из-за многочисленных недостатков. К ним можно отнести малую теплоемкость, быстрый нагрев и остывание. При гидравлических ударах в местах соединений часто возникает течь, а дешевые модели быстро ржавеют и работают недолго. Обычно бывают цельные, не разделяются на секции, мощность стальных батарей указана в паспорте.
• Чугунные радиаторы знакомы каждому человеку с детства, это традиционный материал, из которого делают долговечные и обладающие прекрасными техническими характеристиками батареи. Каждая секция чугунной гармошки советских времен выдавала теплоотдачу 160 Вт. Это сборная конструкция, количество секций в ней ничем не ограничено. Могут быть как современного, так и винтажного дизайна. Чугун прекрасно держит тепло, не подвержен коррозии, абразивному износу, совместимы с любыми теплоносителями.
• Алюминиевые батареи легки, современны, имеют высокую теплоотдачу, благодаря своим достоинствам приобретают все большую популярность у покупателей. Теплоотдача одной секции доходит до 200 Вт, выпускаются они и цельными конструкциями. Из минусов можно отметить кислородную коррозию, но эту проблему решают при помощи анодного оксидирования металла.
• Биметаллические радиаторы состоят из внутренних коллекторов и внешнего теплообменника. Внутренняя часть сделана из стали, а внешняя – из алюминия. Высокие показатели теплоотдачи, до 200 Вт, сочетаются с прекрасной износостойкостью. Относительный минус этих батарей – высокая цена по сравнению с другими видами.

Материалы радиаторов отличаются своими характеристиками, что влияет на расчёты

Как рассчитать количество секций радиаторов отопления для комнаты

Произвести расчёты можно несколькими способы, в каждом из которых используются определённые параметры.

По площади помещения

Предварительный расчёт можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м расчётная тепловая мощность составит 2 000 Вт (20 кв. м*100 Вт) или 2 кВт.

Правильный расчёт радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять: 2 000 Вт/170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчётной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

"); } else { // jQuery("

").dialog(); $("#z-result_calculator").append("

Поля заполнены неправильно. Пожалуйста, заполните все поля верно для расчета количества секций

По объёму

Более точные данные можно получить, если сделать расчёт секций радиаторов отопления с учётом высоты потолка, т. е. по объёму помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объём, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв. м с потолком высотой 3 метра. Объём помещения составит 60 куб. м (20 кв. м*3 м). Расчетная тепловая мощность в этом случае будет равна 2 460 Вт (60 куб. м*41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2 460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчёты более реалистичными и точными.

Если помещение нестандартное

К сожалению, далеко не каждая квартира может считаться стандартной. Ещё в большей степени это относится к частным жилым домам. Как же произвести расчёты с учётом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчёте количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т. п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию.

Формула для расчетов выглядит так:

КТ=100 Вт/кв. м* П*К1*К2*К3*К4*К5*К6*К7 , где

КТ - количество тепла, необходимого для конкретного помещения;
П - площадь комнаты, кв. м;
К1 - коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением - 1,27;
• для окон с двойным стеклопакетом - 1,0;
• для окон с тройным стеклопакетом - 0,85.

К2 - коэффициент теплоизоляции стен:

• низкая степень теплоизоляции - 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) - 1,0;
• высокая степень теплоизоляции - 0,85.

К3 - соотношение площади окон и пола в помещении:

• 50% - 1,2;
• 40% - 1,1;
• 30% - 1,0;
• 20% - 0,9;
• 10% - 0,8.

К4 - коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов - 1,5;
• для -25 градусов - 1,3;
• для -20 градусов - 1,1;
• для -15 градусов - 0,9;
• для -10 градусов - 0,7.

К5 - корректирует потребность в тепле с учетом количества наружных стен:

• одна стена- 1,1;
• две стены- 1,2;
• три стены- 1,3;
• четыре стены- 1,4.

К6 - учет типа помещения, которое расположено выше:

• холодный чердак - 1,0;
• отапливаемый чердак - 0,9;
• отапливаемое жилое помещение - 0,8

К7 - коэффициент, учитывающий высоту потолков:

• при 2,5 м - 1,0;
• при 3,0 м - 1,05;
• при 3,5 м - 1,1;
• при 4,0 м - 1,15;
• при 4,5 м - 1,2.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Мнение эксперта

Виктор Каплоухий

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство.

При установке новых радиаторов отопления можно ориентироваться на то, насколько эффективной была старая система отопления. Если её работа вас устраивала, значит, теплоотдача была оптимальной – вот на эти данные как раз и следует опираться в расчетах. Прежде всего, необходимо найти в Сети значение тепловой эффективности одной секции радиатора, который требуется заменить. Умножив найденное значение на количество ячеек, из которых состояла использовавшаяся батарея, получают данные о количестве тепловой энергии, которого было достаточно для комфортного проживания. Достаточно разделить полученный результат на теплоотдачу новой секции (эта информация указывается в техническом паспорте на изделие), и вы получите точную информацию о том, сколько ячеек понадобится для монтажа радиатора с такими же показателями тепловой эффективности. Если же раньше отопление не справлялось с обогревом помещения, или наоборот, приходилось открывать окна из-за постоянной жары, то теплоотдачу нового радиатора корректируют, добавляя или уменьшая количество секций.

Например, ранее у вас стояла распространенная чугунная батарея МС-140 из 8 секций, которая радовала своим теплом, но не устраивала с эстетической стороны. Отдавая дань моде, вы решили заменить ее на брендовый биметаллический радиатор, собранный из отдельных секций с теплоотдачей 200 Вт каждая. Паспортная мощность отслужившего теплового прибора составляет 160 Вт, однако со временем на его стенках появились отложения, которые снижают теплопередачу на 10-15%. Следовательно, реальная теплопередача одной секции старого радиатора составляет около 140 Вт, а его общая тепловая мощность – 140 * 8 = 1120 Вт. Разделим это число на теплоотдачу одной биметаллической ячейки и получим количество секций нового радиатора: 1120 / 200 = 5.6 шт. Как вы сами можете видеть, для того, чтобы оставить теплоотдачу системы на прежнем уровне, будет достаточно биметаллического радиатора из 6 секций.

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С. По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Как корректировать результаты расчётов

При расчёте количества секций необходимо учесть и потери тепла. В доме тепло может уходить в довольно значительном количестве через стены и примыкания, пол и подвал, окна, кровлю, систему естественной вентиляции.

Причём можно и сэкономить, если утеплить откосы окон и дверей или лоджию, убрав по 1-2 секции, полотенцесушители и плита в кухне также позволяют убрать одну секцию радиатора. Использование камина и системы теплых полов, правильное утепление стен и пола сведет теплопотери к минимуму и также позволит уменьшить размер батареи.

Теплопотери обязательно нужно учесть при расчётах

Количество секций может меняться в зависимости от режима работы отопительной системы, а также от места расположения батарей и подключения системы в отопительный контур.

В частных домах используется автономное отопление, эта система эффективнее централизованной, которая применяется в многоквартирных домах.

Способ подключения радиаторов также влияет на показатели теплоотдачи. Диагональный способ, когда подача воды происходит сверху, считается самым экономичным, а боковое подключение создает потери 22%.

Количество секций может зависеть от режима системы отопления и способа подключения радиаторов

Для однотрубных систем конечный результат также подлежит коррекции. Если двухтрубные радиаторы получают теплоноситель одной температуры, то однотрубная система работает по-другому, и каждая последующая секция получает остывшую воду. В таком случае сначала делают расчёт для двухтрубной системы, а топом увеличивают количество секций с учетом тепловых потерь.

Схема расчёта однотрубной системы отопления представлена ниже.

В случае с однотрубной системой следующие друг за другом секции получают остывшую воду

Если на входе мы имеем 15 кВт, то на выходе остается 12 кВт, значит потеряно 3 кВт.

Для комнаты с шестью батареями потери составят в среднем около 20%, что создаст необходимость добавления двух секций на батарею. Последняя батарея при таком расчёте должна быть огромных размеров, для решения проблемы применяют монтаж запорной арматуры и подключение через байпас для регулировки теплоотдачи.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальной программой.

Такой расчёт количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Корректировки позволяют сэкономить на покупке лишних секций и оплате счетов за отопление, обеспечат на долгие годы экономичную и эффективную работу системы отопления, а также позволяют создать комфортную и уютную атмосферу тепла в доме или квартире.

Каждый владелец дома при устройстве отопления сталкивается с важными вопросами. Какой вид радиатора выбрать? Как рассчитать количество секций радиатора? Если дом для вас строят профессиональные сотрудники, они помогут правильно выполнить расчеты, чтобы распределение отопительных батарей в здании было рациональным. Однако данную процедуру можно провести самостоятельно. Необходимые для этого формулы вы найдете ниже в статье.

Виды радиаторов

На сегодняшний день существуют такие виды батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Также радиаторы разделяют на панельные, секционные, конвекторные, трубчатые, а также дизайн-радиаторы. Выбор их зависит от теплоносителя, технических возможностей системы отопления и финансовой возможности собственника дома. Как рассчитать количество секций радиатора на комнату? Это не зависит от вида При этом учитывается только один показатель - радиаторная мощность.

Методы расчетов

Чтобы отопительная система в помещении работала эффективно и зимой в нем было тепло и комфортно, нужно тщательно Для этого применяются такие методы вычислений:

• Стандартный - проводится на основе положения СНиП, согласно которого обогрев 1м 2 потребует мощности в 100 Ватт. Вычисление осуществляется с применением формулы: S / P, где Р - мощность отделения, S - площадь выбранной комнаты.
• Примерный - для обогревания 1,8 м 2 квартиры при потолках, высотой 2,5 м, понадобится одна радиаторная секция.
• Объемный метод - мощность отопления 41 Вт берется на 1м 3 . Учитывается ширина, высота и длина помещения.

Сколько понадобится радиаторов для всего дома

Как рассчитать количество секций радиатора на помещение квартиры или дома? Проводится расчет по каждой комнате отдельно. Согласно стандарту, тепловая мощность на 1м 3 объема помещения, имеющего одну дверь, окно и внешнюю стену, считается в 41 Вт.

Если дом или квартира «холодные», с тонкими стенами, имеют много окон, в доме не а квартира находится на первом или последнем этаже, то для их обогрева необходимо 47 Вт на 1м 3 , а не 41 Вт. Для дома, построенного из современных материалов с использованием разных утеплителей для стен, полов, потолков, имеющего металлопластиковые окна. можно брать 30 Вт.

Чтобы заменить чугунные радиаторы, существует самый простой метод расчета: нужно их количество умножить на полученное число - мощность новых приборов. Приобретая алюминиевые или биметаллические батареи для замены, расчет проводят в соотношении: одно ребро чугунной на одно алюминиевой.

Правила вычисления количества отделений

• Увеличение мощности радиатора происходит: если комната торцевая и имеет одно окно - на 20%; с двумя окнами - на 30%; окна, выходящие на север, также требуют увеличения еще на 10%; установка батареи под окном - 5%; закрытие отопительного прибора декоративным экраном - на 15%.
• Мощность, необходимую для обогрева, можно вычислить, умножив размер площади помещения (в м 2) на 100 Вт.

В паспорте на продукцию производителем обозначена удельная мощность, что дает возможность рассчитать должное количество секций. Не стоит забывать, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому размещение и установление в комнате нескольких небольших приборов эффективнее, чем установление одного большого. Поступающее тепло из разных сторон будет равномерно его прогревать.

Вычисление количества отделений биметаллических батарей

• Габариты помещения и количество в нем окон.
• Местонахождения определенной комнаты.
• Наличие незакрытых проемов, арок и дверей.
• Мощность теплоотдачи каждой секции, обозначенной производителем в паспорте.

Этапы проведения вычислений

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определяют площадь, исчисляя в метрах производные ширины и высоты помещения. Используя формулу S = L х W, рассчитывают совместную площадь если они имеют незакрытые проемы или арки.

Далее проводят расчет общей батарей (P = S х 100), применяя мощность в 100 Вт для обогрева одного м 2 . Затем рассчитывают должное количество секций (n = P / Pc) путем деления общей тепловой мощности на теплоотдачу одной секции, обозначенной в паспорте.

В зависимости от места нахождения помещения расчет требуемого числа отделений биметаллического прибора производится с учетом поправочных коэффициентов: 1,3 - для углового; используют коэффициент 1,1 - для первого и последнего этажей; 1,2 - применяют для двух окон; 1,5 - три и более окон.

Проведение расчета секций батареи в торцевой комнате, располагающейся на первом этаже дома и имеющей 2 окна. Габариты помещения 5 х 5 м. Теплоотдача одной секции 190 Вт.

• Исчисляем площадь комнаты: S = 5 х 5 = 25 м 2 .
• Рассчитываем тепловую мощность в общем: P = 25 x 100 = 2500 Вт.
• Проводим расчет необходимых секций: n = 2500 / 190 = 13,6. Округляем в сторону увеличения, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.

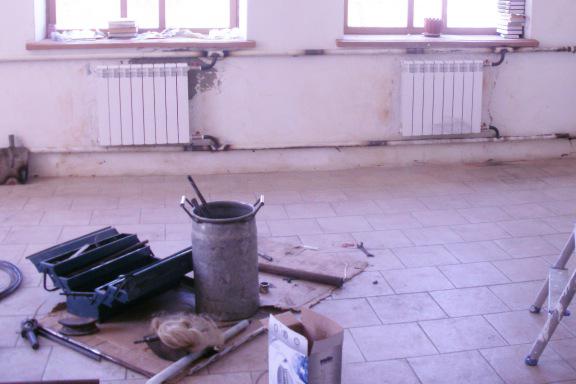

• Секции разделяем на две батареи и устанавливаем их под окнами.

Надеемся, что изложенная в статье информация расскажет, как рассчитать количество секций радиатора для дома. Для этого воспользуйтесь формулами и проведите относительно точный расчет. Важно правильно выбрать мощность секции, которая подойдет для вашей отопительной системы.

Если самостоятельно вычислить необходимое количество батарей для жилища вам не под силу, лучше всего обратитесь за помощью к специалистам. Они выполнят грамотный расчет, учитывая все факторы, влияющие на эффективность работы устанавливаемых отопительных приборов, что обеспечит тепло в доме в холодный период.

Как рассчитать радиаторы отопления так, чтобы температура в квартире была предельно комфортной - вопрос, который возникает у каждого, кто решился на ремонт. Слишком малое количество секций не будет полностью прогревать помещение, а излишек только повлечёт за собой слишком большие траты на коммунальные услуги. Итак, что необходимо учитывать, чтобы правильно подсчитать размеры батарей?

Предварительная подготовка

Что необходимо учитывать для рассчета мощности радиатора отопления на комнату:

• определить температурный режим и потенциальные термопотери;
• разработать оптимальные технические решения;
• определить тип теплового оборудования;
• установить финансовые и тепловые критерии;
• учесть надёжность и технические параметры обогревательных приборов;
• составить схемы теплопровода и расположение батарей для каждого помещения;

Без помощи специалистов и дополнительных программ рассчитать количество секций радиаторов отопления достаточно сложно. Чтобы расчёт был наиболее точен, не обойтись без тепловизора или специально установленных для этого программ.

Что будет, если провести вычисления неправильно? Основное последствие - более низкая температура в помещениях, а следовательно, и эксплуатационные условия не будут соответствовать желаемому. Слишком мощные отопительные приборы приведут к избыточным тратам как на сами приборы и их монтаж, так и на коммунальные услуги.

Самостоятельные подсчёты

Можно приблизительно подсчитать, какой должна быть мощность батарей, использовав только рулетку для измерения длины и ширины стен и калькулятор. Но точность таких вычислений крайне мала. Погрешность будет составлять 15-20%, но такое вполне допустимо.

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

• батареи из алюминия - 190 Вт;
• биметаллические - 185 Вт;
• чугунные приборы обогрева - 145 Вт;

• алюминий - 1,9-2 м кв.;
• алюминий и сталь - 1,8 м кв.;
• чугун - 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов. Важно только точно знать норму - приведённые выше параметры верны для моделей высотой в 0,5 метра.

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели - бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

• воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
• посчитайте коэффициент 50см/40см = 1,25;
• подкорректируйте вычисления по основной формуле - 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

• Площадь жилья.
• Высота потолков.
• Число и площадь дверных и оконных проёмов.
• Температурные условия за окном в период отопительного сезона.

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры - 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков - 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров - 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Нижнее подключение также потребует внести свои корректировки. Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

• толщина и материал стен и перекрытий;
• площадь остекления;
• материал напольного покрытия;
• наличие или отсутствие утеплителя на полу;
• занавески и гардины в оконных проёмах.

Дополнительные параметры для более точных вычислений

Точный расчёт количества радиаторов отопления на площадь не обойдётся без данных из технических документов. Это важно, чтобы точнее определить значение теплопотерь. Лучше всего определить уровень потери тепла с помощью тепловизора. Прибор быстро определит самые холодные области в помещении.

Всё было бы в разы легче, если каждая квартира была построена по стандартной планировке, но это далеко не так. В каждом доме или городской квартире свои особенности. С учётом множества характеристик (числа оконных и дверных проёмов, высоты стен, площади жилья и пр.) резонно возникает вопрос: как же рассчитать количество радиаторов отопления?

Особенности точной методики в том, что для вычислений необходимо больше коэффициентов. Одно из важных значений, которое нужно вычислить — это количество тепла. Формула отлична от предыдущих и выглядит следующим образом: КТ = 100 Вт/м2*П*К1*К2*К3*К4*К5*К6*К7.

Подробнее о каждом значении:

• КТ - количество тепла, которое нужно для обогрева.
• П - размеры комнаты м2.
• К1 - значение этого коэффициента учитывает качество остекления окон: двойное - 1,27; пластиковые окна с двойным стеклопакетом - 1,0; с тройным - 0,85.
• К2 - коэффициент, учитывающий уровень теплоизоляционных характеристик стен: низкая - 1,27; хорошая (например двухслойная кирпичная кладка) - 1,0; высокая - 0,85.
• К3 - это значение учитывает соотношение площадей оконных проёмов и полов: 50% - 1,2; 40% - 1,1; 30% - 1,0; 20% - 0,9; 10% - 0,8.
• К4 - коэффициент, зависящий от среднестатистических температурных показателей воздуха в зимнее время года: — 35 °С - 1,5; — 25 °С - 1,3; — 20 °С - 1,1; — 15 °С - 0,9; -10 °С - 0,7.
• К5 зависит от числа внешних стен здания, данные этого коэффициента таковы: одна - 1,1; две - 1,2; три - 1,3; четыре - 1,4.
• К6 рассчитывается, исходя из типа помещения, находящегося этажом выше: чердак - 1,0; чердачное отапливаемое помещение - 0,9; отапливаемая квартира - 0,8.
• К7 - последний из корректировочных значений и зависит от высоты потолка: 2,5 м - 1,0; 3,0 м - 1,05; 3,5 м - 1,1; 4,0 м - 1,15; 4,5 м - 1,2.

Описанный расчёт секций батарей отопления по площади - наиболее точный, поскольку учитывает значительно больше нюансов. Полученное в ходе этих подсчётов число делится на значение теплоотдачи. Итоговый результат округляется до целого числа.

Корректировка с учётом температурного режима

В техпаспорте отопительного прибора указана максимальная мощность. Например, при температуре воды в теплопроводе 90°С во время подачи и 70°С в обратном режиме в квартире будет +20°С. Такие параметры обычно обозначают так: 90/70/20, но самые распространённые мощности в современных квартирах - 75/65/20 и 55/45/20.

Для правильного расчёта необходимо для начала высчитать температурный напор - это разница между температурой самой батареи и воздуха в квартире. Учтите, что для вычислений берётся усреднённое значение между температурами подачи и обратки.

Как рассчитать количество секций алюминиевых радиаторов с учётом выше перечисленных параметров? Для лучшего понимания вопроса будут произведены вычисления для батарей из алюминия в двух режимах: высокотемпературном и низкотемпературном (расчёт для стандартных моделей высотой 50 см). Размеры комнаты те же - 16 м кв.

Одна секция алюминиевого радиатора в режиме 90/70/20 обогревает 2 кв метра., следовательно, для полноценного обогрева помещения понадобится 16м2/2м2 = 8 шт. При вычислении размера батарей для режима 55/45/20 нужно для начала подсчитать температурный напор. Итак, формулы для обеих систем:

• 90/70/20 - (90+70)/2-20 = 60°С;
• 55/45/20 - (55+45)/2-20 = 30°С.

Следовательно, при низкотемпературном режиме нужно увеличить размеры отопительных приборов в 2 раза. С учётом данного примера на помещении 16 кв. метров нужно 16 алюминиевых секций. Учтите, что для чугунных приборов понадобится 22 секции при той же площади помещения и при таких же температурных системах. Подобная батарея получится слишком большой и массивной, поэтому чугун меньше всего подходит для низкотемпературных контструкций.

С помощью этой формулы можно легко вычислить, сколько необходимо секций радиаторов на комнату с учётом желаемого температурного режима. Чтобы зимой в квартире было +25°С, просто поменяйте температурные данные в формуле теплового напора, а полученный коэффициент подставьте в формулу вычисления размера батарей. Допустим, при параметрах 90/70/25 коэффициент будет таким: (90+70)/2 — 25 = 55°С.

Если не хочется тратить время на расчёт радиаторов отопления, можно воспользоваться онлайн-калькуляторами или специальными программами, установленными на компьютер.

Как пользоваться онлайн-калькулятором

Посчитать, сколько секций радиаторов отопления на кв. метр понадобится, можно с помощью специальных калькуляторов, которые всё посчитают в мгновение ока. Такие программы можно найти на официальных сайтах некоторых производителей. Воспользоваться этими калькуляторами легко. Просто введите в поля все соответствующие данные и вам моментально будет выведен точный результат. Чтобы вычислить, сколько секций радиаторов отопления нужно на квадратный метр, надо вводить данные (мощность, температурный режим и т.д.) для каждой комнаты отдельно. Если же помещения не разделены дверями, сложите их общие размеры, а тепло будет распространяться по обоим помещениям.
