Поддерживать приятную температуру в доме не очень просто: традиционные системы отопления статичны и не учитывают погодных изменений в течение дня и сезона. В то же время жильцам перепад в несколько градусов кажется значительным и способен начисто уничтожить желанный комфорт. Однако в последние годы электроника позволила и в этой области совершить огромный шаг, потому что с ее помощью можно создавать системы отопления, реагирующие на изменения температуры едва ли не с чуткостью живого организма.

В системах отопления с погодным регулированием, получив от датчиков температуры сигнал о том, что на улице потеплело или похолодало, программируемые контроллеры по графику зависимости от температуры наружного воздуха рассчитывают, насколько нужно разогреть (либо охладить) батареи, и посылают управляющий сигнал клапану в контуре отопления. Следуя указанию контроллера, он приоткрывает либо, наоборот, частично закрывает заслонку, позволяя кипятку из котла или теплосети добавиться в теплоноситель в строго необходимой пропорции.

Программируемому контроллеру, ответственному за столь тонкую работу, в современных отопительных системах отводится важнейшая роль. Московская компания уже свыше 20 лет занимается разработкой таких устройств и накопила большой опыт в этой области.

Контроллеры и , разработанные и выпущенные компанией ОВЕН, исправно служат в инженерных системах ЖКХ, регулируя температуру в контурах отопления и горячего водоснабжения (ГВС). Однако время идет, и требования к оборудованию возрастают. Сегодня компания подготовила к выпуску новый контроллер (рис. 1) с расширенными возможностями, предназначенный для регулирования температуры как в одном, так и в двух независимых контурах. Иными словами, данные устройства могут применяться:

В одном контуре отопления либо теплых полов;

В одном контуре ГВС;

В двух контурах отопления;

В двух контурах горячего водоснабжения;

В одной системе отопления и одной системе ГВС.

Будет востребован в инженерных системах ЖКХ, блочных индивидуально-тепловых пунктах (ИТП), системах с диспетчеризацией.

Универсальность (один контроллер может применяться для автоматизации различных типов систем);

Гибкость (легко перенастраивается на работу с одним или двумя контурами);

Простота в настройке.

Возможности контроллера

Контроллер выполняет все необходимые функции, которые сегодня востребованы в инженерных системах домов, в том числе в системах «умного дома». Он обеспечивает:

Автоматическую настройку ПИД-регуляторов;

Автоматический выбор режимов (нагрев/ночь/летний и т. п.);

Диагностику аварийных ситуаций (обрыв линий связи, неисправность насосов);

Задание значений технологических параметров с помощью встроенной клавиатуры или на ПК по сети RS‑485 и RS‑232;

Поддержку протоколов обмена ОВЕН, Modbus-RTU, Modbus-ASCII;

Возможность обновления прошивки (необходимые устройства входят в комплект поставки);

Быструю настройку контроллера с панели либо с помощью конфигуратора.

С помощью пропорционально-интегрально-дифференциального закона регулирования контролирует и регулирует температуру теплоносителя в контурах и температуру обратной воды. Кроме того, он измеряет температуру наружного воздуха, прямой воды, давление в контурах подпитки. Контроллер формирует сигналы управления выходными элементами и обеспечивает поддержку температуры в контуре в соответствии с фиксированной уставкой (для контуров ГВС) или графиком (для контуров системы отопления). Для управления отопительным графиком имеет встроенные часы реального времени. Технические характеристики ­ представлены в табл. 1.

Контроллер снабжен символьным жидкокристаллическим индикатором, благодаря которому с помощью кнопочной клавиатуры прибор удобно настраивать и эксплуатировать. На индикаторе отображаются измеренные значения, режимы работы и сообщения об аварийных ситуациях в системе.

Для одноконтурных систем

Контроллер позволяет осуществлять полную автоматизацию одного контура без дополнительных модулей.

Автоматическое регулирование температуры в контуре в соответствии с графиком температуры наружного воздуха (прямой воды) либо с заданной уставкой;

Автоматическое регулирование температуры tобр в соответствии с графиком температуры обратной воды с защитой от завышения/понижения температуры;

Управление насосом подпитки;

: внешний вид, корпус, лицевую панель и надежную внутреннюю начинку, отличается только специальным программным обеспечением с ПИД-регулированием. ТРЦ-03 ГВС (далее терморегулятор, дифференциальный контроллер, регулятор температуры или устройство) предназначен для работы в системах горячего водоснабжения [ГВС] (например, с бойлером косвеного нагрева) и трехходовым смесительным клапаном, либо для применения в других производственных и технологических процессах, в которых требуется дифференциальное терморегулирование от двух датчиков температур цифровых (ДТЦ или термодатчиков), с целью поддержания температуры горячей воды или другой жидкости в ёмкости [бак, теплообменник и т.п.] на заданном пользователем уровне путём управления сервоприводом трехходового смесительного крана и нагрузкой [например, насос, ТЭН и т.п.].

Фото 1. Внешний вид контроллера ТРЦ-03 ГВС.

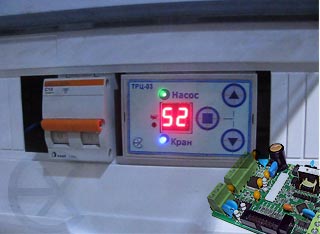

Фото 2. Контроллер ТРЦ-03 ГВС в работе.

Устройство способно управлять одним контуром системы отопления - двумя нагрузками одновременно: циркуляционным насосом [максимальная активная мощность не более 270 Вт]; сервоприводом трехходового смесительного крана (клапана) [с максимальной активной мощностью сервопривода не более 270 Вт с напряжением питания 220-230 В с управлением 3-х поз.(ОО)], например, могут применяться сервоприводы V70 и V70F MUT Meccanica артикулы 7.030.00776 {V70 50 230 OO или V70F 100 230 OO} либо аналогичные сервоприводы других изготовителей {например, сервоприводы ESBE серии ARA600 трехточечные 230В переменного тока }, с целью поддержания целевой температуры теплоносителя на заданном уровне по выбранной погодозависимой кривой, с отображением контролируемых температур от термодатчиков на встроенном светодиодном индикаторе.

Информация по погодозависимому контроллеру ТРЦ-03 ГВС

Особенности регулятора температуры

• ПИД-регулирование ;
• монтаж в стандартный корпус на DIN-рейку;
• применяется современный микроконтроллер;
• цифровой термодатчик для измерения температуры теплоносителя ;
• цифровой термодатчик для измерения температуры горячей воды;
• цифровая светодиодная индикация;
• управление циркуляционным насосом ;
• управление сервоприводом смесительного крана [клапана] SPDT с напряжением питания 220-230 В;
• для управления нагрузками используются симисторные ключи (электромагнитные реле не применяются ), что позволяет повысить долговечность и надежность работы устройства;

** Изготовитель оставляет за собой право вносить изменения в упаковку, внешний вид регулятора температуры, а также в его схемотехнику и режимы работы без ухудшения технических характеристик устройства.

Некоторые технические характеристики устройства

• Номинальное напряжение питания: ~220 [ +/-5% ] В;
• Номинальная частота: 50 Гц;
• Максимальная коммутируемая мощность активной нагрузки (маломощный выход 1): 270 Вт;
• Максимальная коммутируемая мощность активной нагрузки (маломощный выход 2): 270 Вт;
• Тип термодатчика: внешний, цифровой;
• Количество каналов: два;
• Точность измерения температуры термодатчиком: 0,1 o C;
• Дискретность индикации температуры: 1 o C;
• Диапазон измеряемых температур: -40...+99 o C;
• Температура жидкостей для отображения на индикаторе: 0...+99 o C;
• Тип индикатора: светодиодный;
• Тип управления: цифровое (электронное) с помощью микроконтроллера;
• Потребляемая мощность терморегулятора (без учёта потребления подключаемых к нему нагрузок): не более 5 Вт;
• Тип монтажа: на DIN-рейку;
• Ширина корпуса треморегулятора: около 70 мм;
• Степень защиты: IP20;
• Температура окружающего воздуха в помещении, где установлен терморегулятор: 0...+40 o C;
• Масса: около 120 грамм;
• Совместимые сервоприводы : V70 и V70F MUT Meccanica артикулы 7.030.00776 {V70 50 230 OO или V70F 100 230 OO}; ESBE серии ARA 600 : ARA 661, ARA 671, ARA 651, ARA 662, ARA 691, ARA 672, ARA 692 ...; WATTS (Water Thechnologies) : 3-х ходовые смесительные клапаны V3GB с сервоприводом M60W; MEIBES : Meibes plus ST10/230; VALTEC : VT.M106.0.230; Vexve AM: артикулы 1920751, 1920750 и 1920749.

Схема системы горячего водоснабжения с терморегулятором ТРЦ-03 ГВС

Фотографии с реального объекта, где установлен и применяется регулятор температуры ТРЦ-03 ГВС для автоматизации системы горячего водоснабжения.

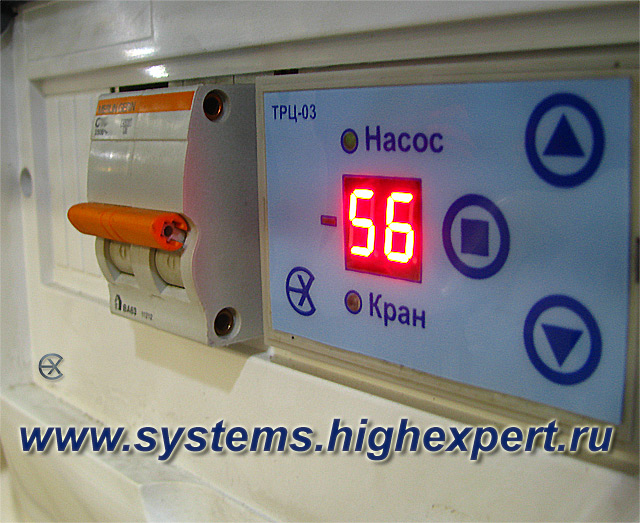

Фото 1. Контроллер ТРЦ-03 ГВС, отображение температуры горячей воды.	Фото 2. Сервопривод V70F MUT Meccanica в работе с терморегулятором ТРЦ-03 ГВС.

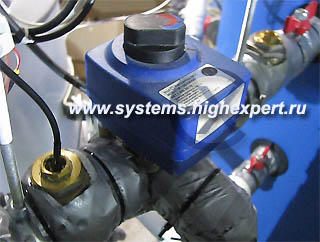

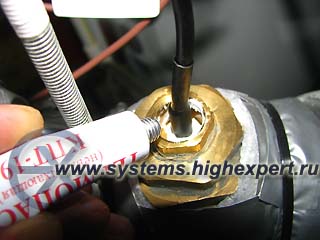

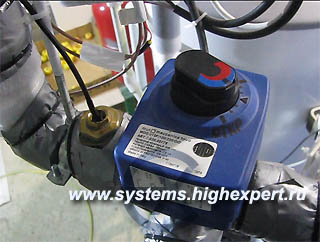

Фото 3. Сервопривод V70 MUT Meccanica и термодатчик в связке с терморегулятором.	Фото 4. Установка термодатчика в гильзу и заливка термопасты.

Полностью исключить ручное управление в регулировке работы системы отопления и горячего водоснабжения делает возможным контроллер.

Этот прибор способен не просто контролировать и поддерживать необходимый температурный режим , но и сэкономить энергию .

Назначение контроллера

Этот агрегат относится к функционалу «умный дом» . Выделяют основные задачи, с которыми он справляется:

• снятие показаний и бесперебойное функционирование температурного режима жидкости в контурах горячего водоснабжения и отопления;
• контроль температуры прямой и обратной жидкости в контурах отопления, защита от её перегрева;
• определение давления в контуре отопления;
• оценка состояния и расположения задвижек;
• измерение температурного показателя наружного воздуха по критериям день/ночь и зима/лето;
• реагирование на возможную аварийную ситуацию и передача оповещения на внешнюю сигнализацию;
• приём данных с ПК с целью изменения информации на датчиках;
• хранение в памяти заданных параметров на случай перебоев в работе питания напряжения;
• формирование сигналов управления элементов горячего водоснабжения и системы отопления;
• задание необходимых параметров с помощью встроенной клавиатуры управления;
• защита полученных данных от внешних промышленных помех;
• вывод результатов контроля на ЖКИ ;
• возможность ручного управления функционирования системы;
• прекращение процесса отопления на летний период.

Преимущества управления системой отопления и ГВС

Положительные стороны использования этого прибора:

• автоматическая система даёт возможность установить температурный режим горячего водоснабжения на заданном уровне;
• экономия электроэнергии;
• контроллер способен регулировать необходимую величину температуры системы отопления и горячего водоснабжения в зависимости от времени суток (день/ночь), сезона и по любому указанному пользователем расписанию;
• налаженная схема работы всей системы уменьшает вероятность износа насосов;
• контроллер обеспечивает поддержку постоянной температуры в обратном трубопроводе в соответствии с указанным графиком, тем самым исключает возможность получить штраф за её превышение;
• доводится до автоматизма подпитка контура отопления по данным теплосетевого датчика давления;
• налаженная работа аварийного сигнала в случае отклонения от указанных показаний датчиков давления в сетях, температурного режима, электрозащиты.

Выбор прибора

Такой прибор особенно важен для тех случаев, когда жильцы часто отсутствуют дома . Подсоединив это устройство к клеммам управления котла, датчикам температурного режима на улице и в помещении, можно в автоматически управлять изменением работы горелки.

На что стоит обратить внимание при выборе контроллера:

• Число компонентов , применимых к управлению. В отдельных моделях их количество может достигать 15.
• Частота обновления ПО. Некоторые разновидности контроллеров систем отопления и горячего водоснабжения подключаются непосредственно к ПК, а на официальном сайте производителя всегда можно скачать последнюю версию обновления.
• GPS-блок. Если он есть в комплекте с контроллером, то становится возможным дистанционное управление системой отопления и горячего водоснабжения.

При необходимости получения профессиональной консультации в выборе контроллера лучше обратиться к специалисту.

Особенности использования в частном доме

Их наличие объясняется тем, что в таких зданиях применяются двухтрубные системы . В них циркуляционный насос закачивает жидкость, которая подаётся через распределитель к каждому отопительному прибору.

Фото 1. Возможная схема отопления для частного дома от индукционного котла с контроллером.

В таких случаях с контроллером для защиты отопительной системы от различных аварийных положений используется блок безопасности . А также применяются дополнительно датчики регулировки расхода жидкости (теплоносителя), специальные клапаны .

В доме можно использовать термостатические вентили либо комнатные регуляторы температуры . Первый разрешает задать нужный режим на любой источник, а второй — отвечает за работу насоса, подающий теплоноситель к радиатору.

Если в частном доме нет интернета, то используется GSM-модуль , позволяющий управлять ситуацией через смартфон.

Как подключить контроллер к котлу отопления своими руками

Обратите внимание на нюансы при установке контроллера:

​

• избегать его контакта с прямыми солнечными лучами;
• изолировать от всех электроприборов;
• производить процесс на высоте не менее 1,5 м от пола;
• обеспечить постоянный поток воздуха , не допуская сквозняков.

Контроллер своими руками можно подключить двумя вариантами :

• с использованием клеммы на котле;
• с помощью кабеля регулятора.

Важно! Такой процесс не стоит производить на кухне или в ванной , так как из-за возможного повышения температур, допустимы сбои в работе термостата.

Практически на каждом котле есть специальные контакты для подключения к нему контроллера. Требуется найти это место и снять перемычки и подключить терморегулятор. О том, как настроить само устройство и начать его работу, указано в инструкции .

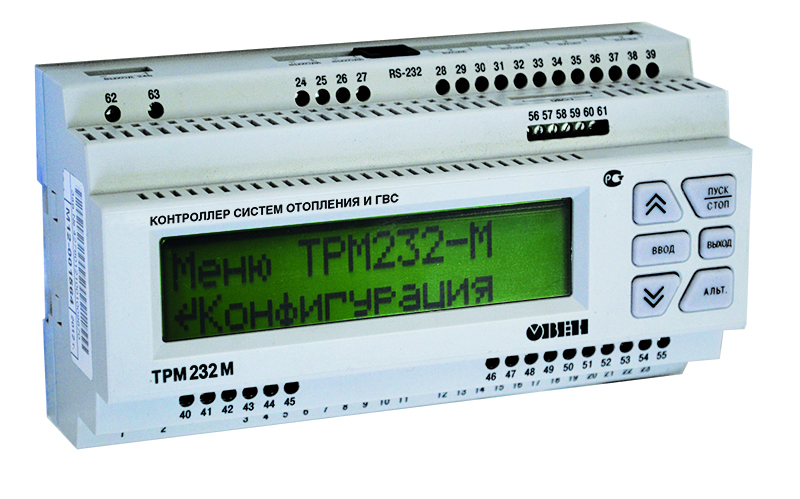

Контроллеры систем отопления и ГВС ТРМ132М в комплексе с первичными преобразователями, и исполнительными механизмами предназначены для контроля и регулирования температуры в контурах отопления и ГВС, отображения измеренной температуры и режимов работы на встроенном индикаторе и формирования сигналов управления встроенными выходными элементами и выходными элементами модуля МР1.

Возможности контроллера ТРМ132М

• Встроенные часы реального времени
• Автоматическая настройка ПИД-регуляторов
• Автоматический выбор режимов (нагрев/обратная/летний)
• Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)

Функциональные возможности ОВЕН ТРМ132М

• Автоматическое регулирование температуры в контуре ГВС с соответствии с заданной уставкой
• Автоматическое регулирование температуры в контуре отопления по графику от Т-наружного воздуха и Т-прямой воды
• Отработка графика температуры обратной воды в зависимости от Т-наружного воздуха и Т-прямой воды (защита от завышения и занижения температуры обратной воды)
• Управление основным и резервным насосом в обоих контурах
• Защита от превышения температуры в контуре ГВС
• Управление насосом подпитки в контуре отопления
• Возможность использования третьего насоса в каждом контуре (аварийного)
• Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре ГВС: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально); устройствами сигнализации
• Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре отопления: запорно-регулирующим клапаном, основным и резервным насосами, насосом подпитки, устройствами сигнализации
• Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов)
• Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
• Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI

Сравнение приборов для управления системами отопления и ГВС

Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) управлением. Датчики температуры - 50М, 100М, 50П, 100П, Pt100	Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением. Универсальные входы. Управление клапаном контура подпитки.	Для одноконтурных (одна система отопления/ одна система ГВС/ один контур «теплые полы») или двухконтурных (две СО, или две ГВС, или СО и ГВС и т.п.) систем. Для регулирующих клапанов с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением. Универсальные входы. Управление циркуляционными насосами. Управление насосами ХВС Управление насосами контура подпитки «Быстрый старт» для типовых систем

Постоянный контроль работы системы отопления требует массу усилий и времени. Однако появление новых приборов управления может значительно упростить этот процесс, а в некоторых случаях полностью автоматизировать его. Для этого понадобится установить соответствующий контроллер систем управления отоплением и котлами.

Назначение контроллеров отопления

Основное назначение этого электронного прибора – изменять параметры подключенных к нему управляющих устройств для корректировки их работы. Самым простым примером элементарного подобного управляющего элемента можно считать систему автоматической защиты контроля в газовых котлах. Но контроллеры для отопления и ГВС имеют широкий функционал.

Они представляют собой электронный блок с возможностью управления основными элементами системы отопления. Для этого в нем предусмотрена возможность программирования параметров в зависимости от получаемых данных, от внешних датчиков температуры и давления. Так, контроллер для котла отопления может регулировать работу коллектора теплого пола или отдельных терморегуляторов на радиаторах.

К общим характеристикам электронных блоков управления можно отнести следующие:

• Гибкость системы. Для подключения к компонентам отопления не нужно перепрограммировать устройство. В большинстве случаев производители предусматривают несколько режимов работы для одной клеммы подключения;
• Возможность выбора удобного места для установки панели управления. Контроллер отопления Honeywell может быть смонтирован на расстоянии до 100 м от управляющего элемента;
• Контроль за функционированием не только отопительных систем, но и ГВС;
• При наличии GPS блока можно в онлайн режиме получать данные о состоянии отопления и предавать команды на изменение ее параметров.

Немаловажным является функция подключения устройства к компьютеру. Подобный дополнительный модуль устанавливается на контроллер отопления Овен. Примечательно, что он не входит в обязательную комплектацию.

Контроллер можно установить на старый газовый котел. Для этого достаточно поменять грелку на новую модульного типа.

Выбор контроллера отопления

В каких случаях нужно монтировать контроллер управления отоплением? Прежде всего, это устройство необходимо при частых отсутствиях в доме или квартире жильцов. Подключив электронный блок к внешним датчикам температуры (на улице и в помещении) и клеммам управления котла, можно с помощью встроенного программного комплекса настроить автоматическое изменение интенсивности функционирования горелки.

Как выбрать оптимальные контроллеры для систем отопления? Самый простой вариант – проконсультироваться у специалистов. Но в настоящее время сложно найти таковых, так как этот продукт относительно новый. Поэтому рекомендуется сначала самостоятельно изучить основные параметры выбора:

• При сравнении контроллера для котла отопления следует убедиться, что установленное оборудование имеет возможность подключения к управляющему блоку. Чаще всего котел характеризуется одноступенчатым или двухступенчатым внешним управлением. Это относится только к газовым моделям – согласование с твердотопливными невозможно;
• Количество управляемых компонентов. Для контроллера отопления Honeywell это значение может достигать 15 в зависимости от конкретной модели;
• Наличие GPS блока. Как было сказано выше – такая функция дает возможность дистанционного управления отоплением;
• Периодичность обновления программного обеспечения. Современный контроллер систем отопления и ГВС ТРМ 32 может быть подключен непосредственно к компьютеру. На сайте производителя всегда можно найти последнюю версию ПО.

Дополнительной функцией является регулировка работы компонентов согласно настроенному отопительному графику. Такая возможность предусмотрена в контроллере отопления Овен. Также следует обращать внимание на точность измерений. В профессиональных моделях этот показатель не должен превышать ±0,01 шкалы.

Ремонт контроллеров отопления происходит редко. Но все же рекомендуется выбирать производителя, у которого имеются сервисные центры в регионе проживания.

Обзор популярных моделей контроллеров

Определившись с требуемыми параметрами контроллеров для отопления и ГВС, можно начать анализ предлагаемой продукции. Несмотря на большой ассортимент, рынок перенасыщен некачественными моделями. Их фактические параметры не соответствуют заявленным, что впоследствии приводит к неправильной работе отопления. Рассмотрим по-настоящему популярные и надежные примеры контроллеров управления отоплением.

Honeywell

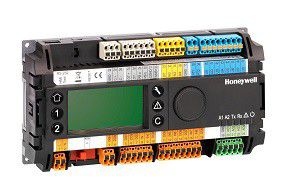

Среди всего ассортимента продукции компании особое место занимает модель Smile SDC7-21N. Помимо доступной цены она характеризуется оптимальным функционалом, что важно для контроллеров систем отопления.

Для потребителя важно знать характеристики электронного прибора. Следует сразу отметить, что для оптимальной работы контроллера Honeywell в системе отопления нужно будет приобрести дополнительные модули – клеммы-колодки для подключения компонентов системы, набор датчиков температуры, смесительный 3-х ходовой клапан и привода. После сборки контроллера можно будет осуществлять управление отоплением и ГВС по следующим параметрам:

• Возможность регулирования работы горелки котла с двухступенчатым управлением;
• Одновременный контроль за 2-мя котлами каскадного типа. Но для этого потребуется установить дополнительный датчик температуры на выходе второго;
• Контроллер для отопительной системы может осуществлять регулировку прямого и смесительного контура в зависти от уличной и комнатной температуры;
• Управление насосом ГВС;
• Возможность установки 7-ми дневной программы регулирования отопления.

В минимальной комплектации он будет работать только как контроллер для отопительного котла. Но это не помешает со временем приобрести дополнительные модули и модернизировать систему. Стоимость полного комплекта составляет около 45 тыс. руб.

Лучше всего приобрести полный комплект оборудования, так как все его компоненты будут гарантированно нормально работать при подключении друг к другу.

Овен ТРМ 32

Если нужно подобрать вариант по более доступной цене – рекомендуется обратить внимание на контроллер отопления Овен ТРМ 32. Этот отечественный продукт по своему функционалу ничем не уступает зарубежным аналогам. Примечательно, что с его помощью можно контролировать не только отопление, но и ГВС по нескольким параметрам.

Следует сразу предупредить, что блок контроллера для систем отопления и ГВС ТРМ 32 более массивный, чем аналогичный Honeywell. Поэтому нужно заранее продумать место его установки. В дополнении к нему производитель предлагает выносную панель.

Что же касается функциональности, то помимо стандартных возможностей следует отметить такие особенности контроллера для отопления и ГВС этого типа:

• Автоматическое поддержание температуры воды в контуре ГВС;
• Используя ПИД-регуляторы, обеспечивается высокая точность температуры теплоносителя;
• Встроенная защита отопления от обратного движения воды;
• Наличие режима день/ночь. В особенности эта функция актуальна для двухтарифных счетчиков электроэнергии

Но наиболее интересным для потребителя является стоимость контроллер для отопления Овен. Цена базовой модели без дополнительного оборудования составляет 8-10 тыс. рублей.

Можно ли самостоятельно установить контроллер систем управления отоплением и котлами? Несмотря на кажущуюся сложность, в инструкции для каждой модели подробно описано к каким клеммам следует подключать компоненты отопления. Если внимательно изучить техническую документацию контроллера и котла – можно выполнить монтаж автоматики самостоятельно.
