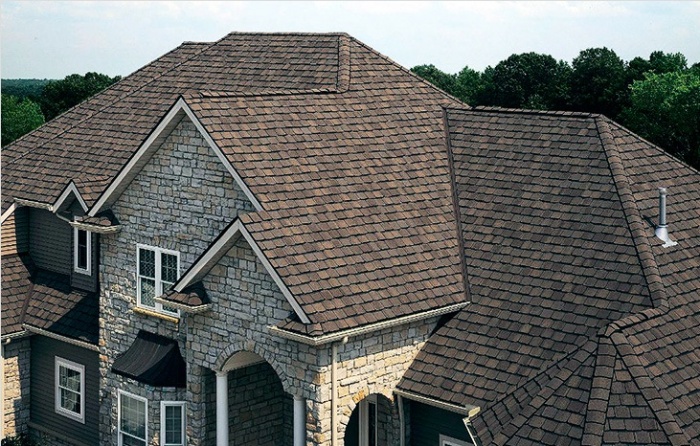

Многощипцовые крыши устройство стропил

Сложные кровельные конструкции сегодня можно часто встретить в частном домостроении. И сама сложность застройщиков не пугает. Ведь красота и презентабельность - часть социального статуса. Среди небольшого количества видов сложных кровель многощипцовая выделяется своей оригинальностью, потому что в ее конструкции присутствует большое количество сложных элементов. Но почему этот вид крыши получил такое название.

Все дело в помещениях под кровлей, которые накрываются отдельным элементом, соединяющимся с основной кровельной системой. Этот элемент и называется щипцом. Особенность его конструкции - это два ската без карниза, упирающихся в стены постройки. Чтобы поняли, о чем идет речь, посмотрите фото сверху (дом с многощипцовой крышей). У скатов есть одно соприкосновение с другими элементами крыши - это ендовы или ребра. То есть, получается так, что это сооружение не имеет фронтонов.

Если посмотреть на кровельную систему сверху (если дом квадратный или прямоугольный, и его щипцы располагаются друг против друга), то это будет конструкция в виде креста. При этом крестов будет два: внутренний - это ендовы, внешний - это ребра или коньки крыши. Кстати, ендовы - это те участки, в которых зимой скапливается снег в больших количествах, а летом мусор.

Особенности многощипцовой кровли

Если перед вами стоит задача, сделать многощипцовую крышу своими руками, то вы должны осознавать, что ее конструкция - это огромное количество различных элементов, сам процесс сложен, поэтому обычно его проводят профессионалы. Но если в технологии возведения тщательно разобраться, то соорудить многощипцовую крышу самостоятельно будет возможным.

Вопрос же стоимости всей конструкции стоит немного особняком. Все дело опять-таки в большом количестве используемых стройматериалов. И здесь, как показывает практика, экономить нет смысла. Проект и расчет, проведенные специалистами, должны строго соблюдаться. Не стоит делать проект и расчеты своими руками, небольшая неточность может привести к большим проблемам уже на начальной стадии сооружения многощипцовой крыши. Проектирование этого типа кровли должно проводиться с особой тщательностью, с учетом всех видимых и невидимых нагрузок и факторов.

Если возвести многощипцовую крышу по всем правилам, то в итоге вы получите:

• Устойчивую и надежную кровельную конструкцию, которая будет прекрасно противостоять природным нагрузкам только за счет сбалансированной стропильной системы.
• Под крышей можно будет организовать несколько жилых и хозяйственных помещений. Дом станет более функциональным.
• Это привлекательный внешний вид, остаточно оригинальный и редко встречаемый, так что есть возможность выделиться среди соседей.

И один неприятный момент, связанный с возведением этой конструкции: большое количество отходов кровельного материала. Профессионалы мастера доводят его до минимума, но если вы делаете крышу своими руками, то сразу надо быть готовым, что финансовые вложения возрастут.

Возведение многощипцовой крыши своими руками

Основной нагрузочный элемент кровли - это мауэрлат. По сути, это брусы (минимальное сечение 150х150 мм), которые крепятся при помощи металлических анкеров к стенам дома. Чтобы заложить анкера, необходимо по всему периметру здания залить бетонный армированный пояс.

Внимание ! Армирование бетонного пояса должно быть сплошным.

На установленный мауэрлат будут опираться стропильные ноги. Они могут быть висячими или наклонными, все будет зависеть от конструктивных особенностей кровельной многощипцовой системы. В качестве стропил обычно применяются доски сечением 150х50 мм. Если предполагаемые нагрузки, подтвержденные расчетами, будут достаточно большими, то вместо досок надо будет использовать брусы сечением 150х100 мм или вышеописанные доски сдвоить между собой.

По несущей капитальной стене укладывается коньковый брус, на который будут устанавливаться стропила верхними краями. Брус выставляется точно по месту и подпирается опорами и укосинами. После чего на него и мауэрлат устанавливаются стропильные элементы. Шаг укладки будет зависеть от выбранного кровельного материала. Если это тяжелые виды (к примеру, черепица), то шаг между стропилами должен быть в пределах 60-80 см. Если это профнастил или металлочерепица, то шаг можно увеличить до 1,0-1,5 м. Все то же самое касается и обрешетки.

Крепление стропил производится металлическими крепежными изделиями с помощью саморезов. Кстати, опытные мастера соединение между элементами многошипцовой крыши делают методом врубки, так сказать, по-старинке. Способ сложный в исполнении, требующий значительного опыта. Поэтому для тех, кто возводит дом и крышу своими руками, рекомендуется использовать современные технологии крепления.

Внимание! При креплении стропил к мауэрлату необходимо сделать углубление в брусе под размер ширины стропилы. А уже после установки по месту скреплять элементы металлическими профилями.

По коньковому брусу монтаж производится простой укладкой и металлическими крепежами, как это показано на верхнем фото.

Самый сложный этап при возведении многощипцовой кровли своими руками - это создание ендовы между скатами крыши. Кстати, на этом же фото она хорошо видна. Во-первых, необходимо отметить, что ендова нагружается больше всех остальных элементов кровли, поэтому при ее сооружении необходимо позаботиться о прочности материала, из которого она изготавливается. Здесь так же, как и с коньковым брусом, можно использовать или толстый брус, или сдвоенные доски.

Во-вторых, ендова - это наклонный внутренний угол, который образуется стропилами двух скатов кровли. Поэтому стропила будут опираться на нее. Здесь важно строго соблюдать параметры конструкции, которые заложены в проекте многощипцовой крыши. Особенно это относится к углу, по которому соединяются между собой скаты. Если разобраться, то ендова - это, по сути, часть опорной конструкции, к которой относятся конек и мауэрлат.

Обратите еще раз внимание на фото. На нем хорошо видно, что к коньковому брусу установлен в этой же плоскости только перпендикулярно еще один элемент. Это так называемый прогон. По сути, это конек для пристройки, которая и будет образовывать щипец крыши. Прогон обязательно изготавливается из того же материала, что и конек. Он также будет нагружаться. И хотя основная масса стропильных ног будет опираться на ендову, на прогон пристройки будут опираться стропильные ноги, формирующие щипец. Кстати, эти стропила носят название «нарожники».

Самая простая конструкция многощипцовой кровли - это крыша, установленная на квадратный дом. Вроде бы все просто, но есть у этой формы и свои трудности в возведении. Здесь важно понять, как соединяются в одной точке все остальные элементы. Тонкостей в этих узлах немало, особенно это относится к стыковке и креплению. Чтобы каждый элемент был прочно закреплен, специалисты предлагают использовать дополнительные упоры и подпорки. Чтобы не быть голословным, предлагаем посмотреть на фото, где эти узлы показаны в полном разборе.

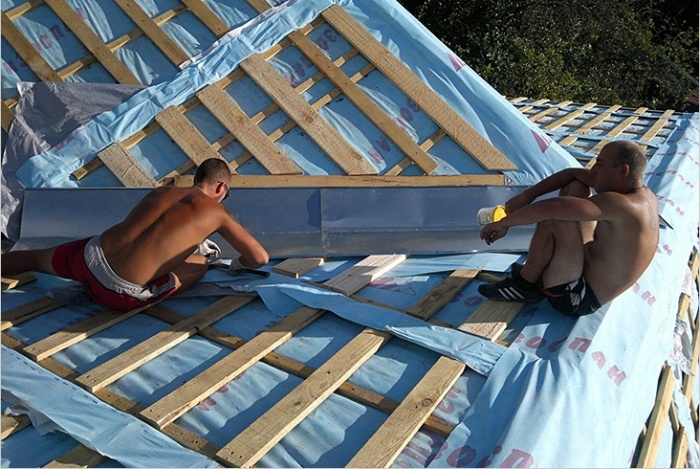

В-третьих, что касается ендовы. Это самая уязвимая часть кровельной системы. Вот почему так важно тщательно провести ее герметизацию. Обычно это делают в несколько этапов.

• По обрешетке устанавливается металлическая планка, закрывающая собой часть элементов по ширине.
• Укладывается гидроизоляция, часто в два слоя.
• Еще одна точно такая же планка.

Внимание! Обрешетка под ендову должна быть сплошной.

Этот элемент многощипцовой крыши по своим технологическим свойствам ничем не отличается от обрешеток других форм кровель. То есть, точно также выбирается шаг установки, размеры элементов, способы крепления и так далее.

Заключение по теме

Сделать многощипцовую крышу своими руками не очень просто. Но если освоить азы работы со столярными инструментами и понять, что собой представляет схема конструкции, как производится установка и крепление элементов крыши, то справиться с поставленной задачей можно без больших проблем.

Единственное отличие подтипов многощипцовой крыши - это форма самого дома. То есть, дом может быть квадратным и прямоугольным. В первом случае может в кровельной системе отсутствовать конек. Просто все скаты будут соединяться в одной верхней точке, как показано на верхнем фото. Итак, дом, накрытый многощипцовой крышей, самый оригинальный.

Среди разнообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой кровлей.

В этой статье мы рассмотрим, что представляет она из себя и чем ее конструкция отличается от конструкций других крыш.

Такие крыши возводятся на многоугольных или квадратных домах.

Зачастую к домам пристраиваются различные помещения, имеющие другую высоту или оснащенные мансардами в чердачном пространстве — многощипцовые покрытия возводятся по различным причинам.

Основная особенность конструкции многощипцовых кровель — это наличие большого числа ендов, разжелобков и ребер.

Конструкция

Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

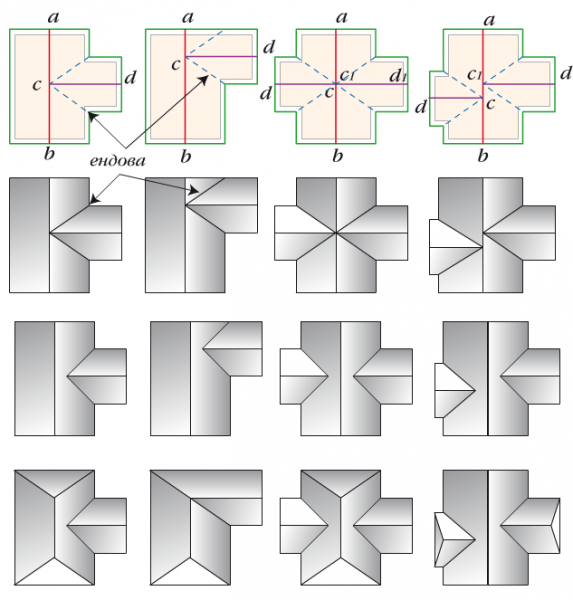

Самый простой пример многощипцовой кровли — соединение двух покрытий двускатного вида под прямым углом.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

Самая сложная и ответственная часть всей конструкции — это стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и внимательностью.

Как правило, в ней встречаются либо висячие.

Стропильную систему мы рассмотрим отдельно.

Фотографии

Устройство и порядок возведения стропильной системы

Основой стропильной конструкции является мауэрлат, укладываемый по верху стены и представляющий собой жесткую связанную раму.

К стенам он крепится посредством металлических шпилек, устанавливаемых в армопояс.

Поскольку крыша представляет собой достаточно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, подобрать уклон, определить используемый тип стропильной системы, рассчитать стропила, разметить месторасположение ендов, коньков, ребер, а также элементов системы — затяжек, упоров, прогонов, вертикальных стоек.

Прежде всего укладывается мауэрлат — он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат надежно закрепляется на армированном поясе, после чего монтируются стропильные ноги.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить в качестве затяжек.

Стропильные ноги имеют вид обычных стропил, а если крыша будет вальмовой или полувальмовой — стропила будут диагональными, их будет необходимо усилить нарожниками, а сами они могут быть сдвоенными или спаренными.

Стропила крепятся к мауэрлату посредством запилов, а также металлических пластин, скоб, уголков — это зависит от типа стропил.

В верхней точке стропила соединяются на коньке, а затем оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Это зависит от кровельного материала, который будет использован в дальнейшем.

Все деревянные элементы следует пропитать антипиренами и антисептиками в целях безопасности и повышения срока службы.

После возведения стропильной системы крыша утепляется и кроется.

Особое внимание следует уделить гидроизоляции, в частности, ендов и разжелобков — в них скапливается вода и снег, и при некачественной гидроизоляции они протекают в первую очередь.

Некоторые особенности рассматриваемой кровли

При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

• Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
• Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
• Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Если коробка дома имеет не простую прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами или слуховыми окнами, ее невозможно перекрыть обычной кровлей. В этом случаем осуществляют монтаж многощипцовой крыши. Особенность этой без сомнения красивой и практичной конструкции в том, что она состоит не из двух фронтонов, как обычная, а из 3 или более. Стропильная система многощипцовой крыши отличается от стандартной, однако, при должном уровне профессионализма она может возводится своими руками.

Многощипцовой кровлей называют сложную кровельную конструкцию, состоящую из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от обычной она имеет не 2 фронтона, а 3 или больше. Крыша с тремя щипцами называется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли такого обладает высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает оригинальный и органичный внешний вид этого архитектурного элемента. Достоинствами многощипцовой крыши опытные кровельные мастера считают:

• Высокая прочность и несущая способность. Большая снеговая нагрузка, механические повреждения или сильные порывы ветра не страшны скатам многощипцовой кровли, так как ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
• Простота обслуживания и эксплуатации. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, дождевая вода и мусор, поэтому чистить и ремонтировать их приходится реже.
• Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли позволяет более эффективно и рационально использовать свободное место.
• Привлекательный внешний вид. По сравнению с обычными двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный замысел сооружения.

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Значительное количество отходов приводит к увеличению стоимости работ. Наконец, большой вес конструкции требует усиления фундамента.

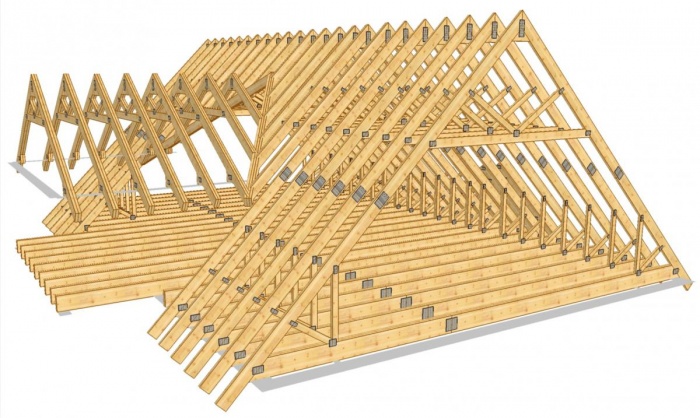

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, поэтому его строительство лучше доверить профессиональным мастерам или хотя бы изучить особенности конструкции по детальным видео-инструкциям. Он состоит из отдельных сопряженных скатов, которые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

1. Мауэрлат. Мауэрлатом называется стандартный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стены, а также равномерно распределяет их вес между опорами.
2. Стропильные ноги. Стропила или стропильные ноги устанавливают попарно вдоль конькового прогона. Они несут на себе тяжесть кровельного покрытия, а также придают скатам уклон и форму.
3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон или стропила, называют стойками. Их монтаж выполняют на лежень или затяжку.
4. Подкосы. Элементы, которые подпирают стропильные ноги, называют подкосами. Они располагаются под углом к стропилам, придавая каркасу жесткость.
5. Ендовы. Ендовами называют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином называют внутренний угол, сформированный между ними.
6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути также является ребром стропильного каркаса.

Важно! Выполняя монтаж стропильной системы многощипцовой кровли, помните, что она состоит из чередующихся наслонных и висячих стропил, поэтому считается комбинированной или смешанной.

Основные узлы

Схема многощипцовой крыши не может быть типовой, так как каждый проект жилого дома требует индивидуального подхода и тщательных расчетов, учитывающих форму и особенности конструкции, климатические условия в регионе строительства, а также характер использования подкровельного помещения. Так как монтаж такой сложной конструкции своими руками вряд ли возможен, то устройство крыши такого типа сопряжено с большими финансовыми вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

• Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается большое количество снега, мусора, застаивается вода, из-за чего нагрузка на каркас повышается. Чтобы усилить конструкцию в этом участке, используются дополнительные распорки и сдвоенные стропила.
• Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции является место стыковки брусьев, на которые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует точной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, можно только обладая профессиональным опытом, плотницкими навыками, а также имея тщательно просчитанный проект. Для общего развития ознакомится с устройством крыши этого типа можно с помощью видео-инструкций.

• Крыши бывают, как известно, плоскими и скатными. Скатные – архитектурно более выразительны и помимо защитной несут также декоративную функцию. Количество, форма и размер скатов зависят всецело от личных пристрастий владельца и замысла дизайнера, с учетом, конечно, климатических условий и требований к эксплуатации.

  Конструктивные особенности: плюсы и минусы

  Многощипцовая крыша – конструкция достаточно сложная. Ее отличает наличие многочисленных пересечений скатов, при которых образуются ендовы, так называются сформированные внутренние углы. Ендова считаются наиболее ненадежным элементом. Действительно, по ним протекает максимально большое количество воды, при том что уклон у их существенно меньше, чем у скатов. Там же скапливается снег, увеличивая нагрузку на кровлю. Поэтому ендова можно считать «слабым» местом подобных конструкций. Так что, эта крыша сложна не только по своему устройству, но и следить за ней совсем непросто.

  В местах соединения скатов кровли образуются также ребра, но, в отличие от ендов, они формируют внешний угол.

  Яркой их иллюстрацией является, например, место, в котором два ската в четырехугольной кровле соединяются.

  Форма строения при возведении данного вида бывает либо многоугольной, схема которой представлена ниже, либо квадратной. Ее можно устанавливать на домах со сложной планировкой или на мансардах, для которых необходимо обеспечить особое дополнительное боковое освещение. Для пристроек таких строений характерна разная высота.

  Однако ни это, ни значительная стоимость, ведь сложность геометрической формы конструкции приводит к повышенному расходу материала, не становятся препятствием для тех, кто стремится завершить свою постройку интересным и оригинальным акцентом.

  Многощипцовая крыша, чертеж которой для многих может показаться не менее сложным, тем не менее может быть возведена самостоятельно, но при условии строгого соблюдения требований технологии строительства



  Многощипцовая может объединять под единой кровельной конструкцией целый ряд крыш, отличающихся по своему типу и назначению. Сложность ее устройства заключается в большом количестве ребер, ендова, разжелобков. Шпиль ее носит, скорее, художественный характер, и его часто используют для установки башен и куполовидных кровель, подчеркивающих архитектурный стиль. Одними из самых популярных сегодня считаются двухуровневые покрытия и .

  Устройство стропил



  Основой кровельной конструкции является стропильная система. Наиболее часто в ней сочетаются диагональные и , направленные к углам стен. Сложность подобных конструкций заключается в том, что все скаты опираются не на мауэрлаты, как обычно, а на диагональные ноги. То есть несущая способность конструкции зависит не только от расчета сечений элементов системы, но и от выполнения узлов соединения и установки элементов жесткости.

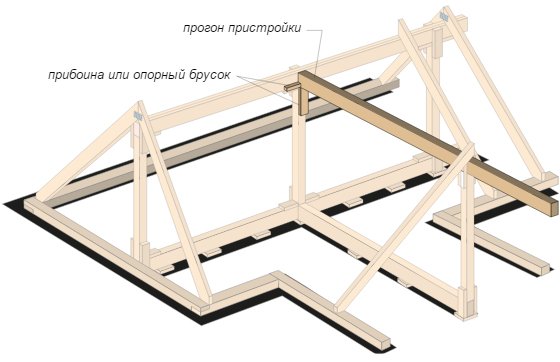

  Основным узлом считается стык в одной точке коньков одного уровня разных участков кровли. Коньковые брусья соединяются под прямым углом, но, помимо этого, в каждый из этих углов входят и накосные ноги, которые практически для всех стропил являются основной опорой. Прочность данного узла увеличивают за счет установки затяжек.

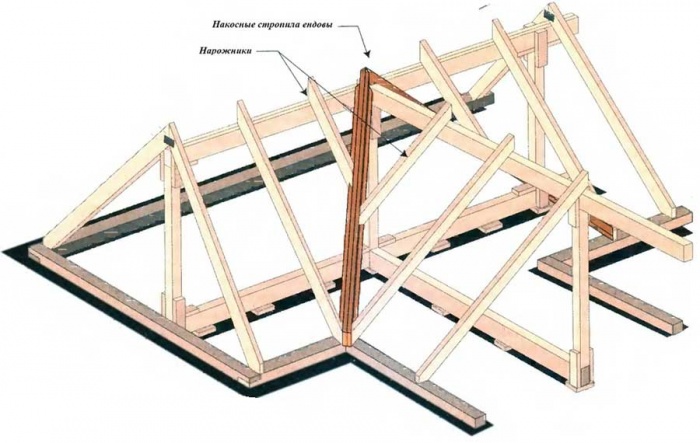

  Накосные стропила превосходят по длине обычные, поэтому их делают спаренными.Такая технология одновременно решает несколько задач:

  • стропило с удвоенным сечением способно выдерживать увеличенную нагрузку;
  • сплачивание досок дает возможность получить неразрезную балку большей длины;
  • при соединении унифицируется типоразмер используемых деталей.

  Получается, что для устройства диагональных практически можно применять те же доски, что и для обычных – а использование для любого вида стропил досок равной высоты упрощает конструктивное решение узлов крыши. К тому же на них опираются полуноги или нарожники, благодаря чему наслонные опоры в состоянии нести нагрузку, которая порядка полутора раз больше, чем максимальная нагрузка для обычных стропил.

  Опирание нарожников на диагональную ногу выполняют двумя способами:

  • Опирание на верхнюю поверхность. В стропилах делается разрез таким образом, чтобы половина их сечения – верхняя, оказалась над диагональной ногой, а нижняя – опиралась при этом на боковую поверхность.
  • Опирание на боковую поверхность. Главным в это случае является, насколько качественно подогнаны опорные части. Нижезакрепленное стропило можно прочнее соединить с брусом диагональной ноги, если прибить дополнительную опорную бобышку из обрезка.

  Низ накосных опор обычно для посадки на шпренгель, балку из бруса, прокинутую по пересекающимся внешним стенам на угол, прибоину или консоль прогона подрубают в горизонт и крепят гвоздями.



  А вот диагональные опоры, расположенные в ендова, подпирать шпренгельной фермой нельзя.

  Шпренгельная ферма – это шпренгельная конструкция с установленными двумя подкосами.

  Дело в том, что ендова формирует внутренний угол стен, поэтому их необходимо подпирать стойками или, в крайнем случае подкосами.

  Кстати, монтаж кровельного покрытия в случае многощипцовой крыши начинают о с устройства ендов, которые образованы при пересечении взаимоперпендикулярных плоскостей. При этом технология исполнения данного узла целиком зависит от материала, используемого в качестве основного для кровли.

Крыши бывают, как известно, плоскими и скатными. Скатные – архитектурно более выразительны и помимо защитной несут также декоративную функцию. Количество, форма и размер скатов зависят всецело от личных пристрастий владельца и замысла дизайнера, с учетом, конечно, климатических условий и требований к эксплуатации.

Конструктивные особенности: плюсы и минусы

Многощипцовая крыша – конструкция достаточно сложная. Ее отличает наличие многочисленных пересечений скатов, при которых образуются ендовы, так называются сформированные внутренние углы. Ендова считаются наиболее ненадежным элементом. Действительно, по ним протекает максимально большое количество воды, при том что уклон у их существенно меньше, чем у скатов. Там же скапливается снег, увеличивая нагрузку на кровлю. Поэтому ендова можно считать «слабым» местом подобных конструкций. Так что, эта крыша сложна не только по своему устройству, но и следить за ней совсем непросто.

В местах соединения скатов кровли образуются также ребра, но, в отличие от ендов, они формируют внешний угол.

Яркой их иллюстрацией является, например, место, в котором два ската в четырехугольной кровле соединяются.

Форма строения при возведении данного вида бывает либо многоугольной, схема которой представлена ниже, либо квадратной. Ее можно устанавливать на домах со сложной планировкой или на мансардах, для которых необходимо обеспечить особое дополнительное боковое освещение. Для пристроек таких строений характерна разная высота.

Однако ни это, ни значительная стоимость, ведь сложность геометрической формы конструкции приводит к повышенному расходу материала, не становятся препятствием для тех, кто стремится завершить свою постройку интересным и оригинальным акцентом.

Многощипцовая крыша, чертеж которой для многих может показаться не менее сложным, тем не менее может быть возведена самостоятельно, но при условии строгого соблюдения требований технологии строительства

Многощипцовая может объединять под единой кровельной конструкцией целый ряд крыш, отличающихся по своему типу и назначению. Сложность ее устройства заключается в большом количестве ребер, ендова, разжелобков. Шпиль ее носит, скорее, художественный характер, и его часто используют для установки башен и куполовидных кровель, подчеркивающих архитектурный стиль. Одними из самых популярных сегодня считаются двухуровневые покрытия и полувальмовые крыши.

Устройство стропил

Основой кровельной конструкции является стропильная система. Наиболее часто в ней сочетаются диагональные и висячие стропила, направленные к углам стен. Сложность подобных конструкций заключается в том, что все скаты опираются не на мауэрлаты, как обычно, а на диагональные ноги. То есть несущая способность конструкции зависит не только от расчета сечений элементов системы, но и от выполнения узлов соединения и установки элементов жесткости.

Основным узлом считается стык в одной точке коньков одного уровня разных участков кровли. Коньковые брусья соединяются под прямым углом, но, помимо этого, в каждый из этих углов входят и накосные ноги, которые практически для всех стропил являются основной опорой. Прочность данного узла увеличивают за счет установки затяжек.

Накосные стропила превосходят по длине обычные, поэтому их делают спаренными.Такая технология одновременно решает несколько задач:

• стропило с удвоенным сечением способно выдерживать увеличенную нагрузку;
• сплачивание досок дает возможность получить неразрезную балку большей длины;
• при соединении унифицируется типоразмер используемых деталей.

Получается, что для устройства диагональных практически можно применять те же доски, что и для обычных – а использование для любого вида стропил досок равной высоты упрощает конструктивное решение узлов крыши. К тому же на них опираются полуноги или нарожники, благодаря чему наслонные опоры в состоянии нести нагрузку, которая порядка полутора раз больше, чем максимальная нагрузка для обычных стропил.

Опирание нарожников на диагональную ногу выполняют двумя способами:

• Опирание на верхнюю поверхность. В стропилах делается разрез таким образом, чтобы половина их сечения – верхняя, оказалась над диагональной ногой, а нижняя – опиралась при этом на боковую поверхность.
• Опирание на боковую поверхность. Главным в это случае является, насколько качественно подогнаны опорные части. Нижезакрепленное стропило можно прочнее соединить с брусом диагональной ноги, если прибить дополнительную опорную бобышку из обрезка.

Низ накосных опор обычно для посадки на шпренгель, балку из бруса, прокинутую по пересекающимся внешним стенам на угол, прибоину или консоль прогона подрубают в горизонт и крепят гвоздями.

А вот диагональные опоры, расположенные в ендова, подпирать шпренгельной фермой нельзя.

Шпренгельная ферма – это шпренгельная конструкция с установленными двумя подкосами.

Дело в том, что ендова формирует внутренний угол стен, поэтому их необходимо подпирать стойками или, в крайнем случае подкосами.

Кстати, монтаж кровельного покрытия в случае многощипцовой крыши начинают о с устройства ендов, которые образованы при пересечении взаимоперпендикулярных плоскостей. При этом технология исполнения данного узла целиком зависит от материала, используемого в качестве основного для кровли.

• 1 Особенности
• 4 Монтаж ендовы
• 6 Видео
• 7 Фото
• 8 Схемы

• изначально;

Особенности

Схема стропильной системы

Обозначения основных конструктивных элементов

Устройство кровли

Ребра

Щипец

Мауэрлат

Стропила

Обрешетка

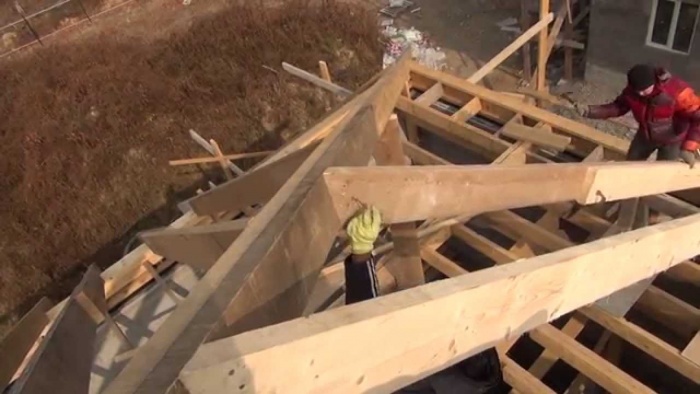

Установка стропильного каркаса

Стропильная система крыши

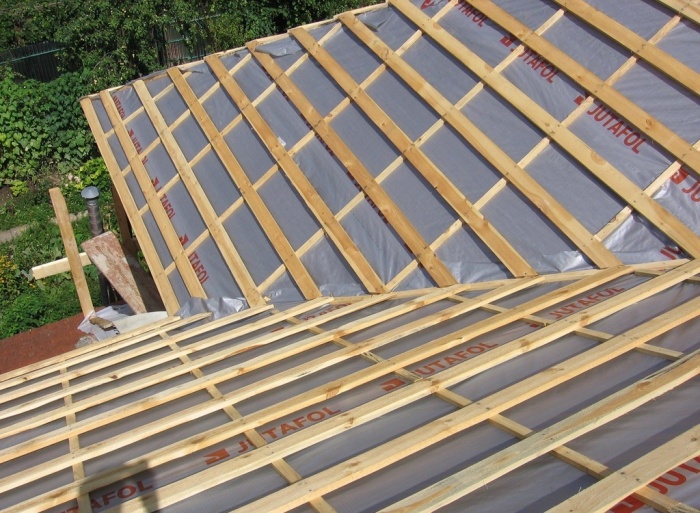

Устройство обрешетки, утепления и монтаж кровли

Видео

Многощипцовая крыша

Красивая многощипцовая крыша

Из металлочерепицы

Для загородного дома

Простая конструкция

Сложная конструкция

Схемы

Чертеж многощипцовой крыши

Создание каркаса

Конструкция крыши

Главные узлы конструкции

Многощипцовая крыша и её особенности

Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

• фронтоны и фронтонные свесы;
• ендовы, образующиеся при сопряжении щипцов;
• конёк крыши.

Схема стропильной системы простой многощипцовой крыши:

Разновидности многощипцовых крыш

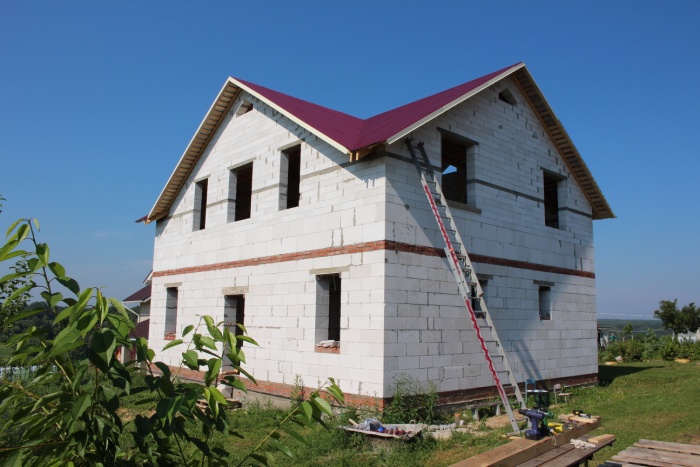

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

• оригинальные, неповторимые, изящные формы крыши;
• идеальное сочетание со строениями любых архитектурных форм;
• сбалансированная стропильная система;
• возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
• отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
• надёжность, прочность, долговечность конструкции;
• соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

%D0%9D%D0%B5%D1%81%D0%BC%D0%BE%D1%82%D1%80%D1%8F%20%D0%BD%D0%B0%20%D1%81%D0%B5%D1%80%D1%8C%D1%91%D0%B7%D0%BD%D1%8B%D0%B5%20%D0%BD%D0%B5%D0%B4%D0%BE%D1%81%D1%82%D0%B0%D1%82%D0%BA%D0%B8%20%D1%81%D0%BB%D0%BE%D0%B6%D0%BD%D0%BE%D0%B9%20%D0%B0%D1%80%D1%85%D0%B8%D1%82%D0%B5%D0%BA%D1%82%D1%83%D1%80%D0%BD%D0%BE%D0%B9%20%D1%84%D0%BE%D1%80%D0%BC%D1%8B,%20%D1%8D%D1%81%D1%82%D0%B5%D1%82%D0%B8%D1%87%D0%BD%D1%8B%D0%B9,%20%D0%BE%D1%80%D0%B8%D0%B3%D0%B8%D0%BD%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9,%20%D0%BF%D1%80%D0%B5%D0%B7%D0%B5%D0%BD%D1%82%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9%20%D0%B2%D0%B8%D0%B4%20%D0%B8%20%D1%8D%D0%BA%D1%81%D0%BF%D0%BB%D1%83%D0%B0%D1%82%D0%B0%D1%86%D0%B8%D0%BE%D0%BD%D0%BD%D1%8B%D0%B5%20%D1%85%D0%B0%D1%80%D0%B0%D0%BA%D1%82%D0%B5%D1%80%D0%B8%D1%81%D1%82%D0%B8%D0%BA%D0%B8%20%D0%BC%D0%BD%D0%BE%D0%B3%D0%BE%D1%89%D0%B8%D0%BF%D1%86%D0%BE%D0%B2%D0%BE%D0%B9%20%D0%BA%D1%80%D1%8B%D1%88%D0%B8%20%D0%BF%D0%BE%20%D0%BF%D1%80%D0%B0%D0%B2%D1%83%20%D0%B7%D0%B0%D1%81%D0%BB%D1%83%D0%B6%D0%B8%D0%B2%D0%B0%D1%8E%D1%82%20%D0%BF%D0%BE%D1%85%D0%B2%D0%B0%D0%BB%D1%83%20%D0%B8%20%D0%B2%D0%BD%D0%B8%D0%BC%D0%B0%D0%BD%D0%B8%D0%B5%20%D0%B2%D0%BB%D0%B0%D0%B4%D0%B5%D0%BB%D1%8C%D1%86%D0%B5%D0%B2%20%D1%87%D0%B0%D1%81%D1%82%D0%BD%D0%BE%D0%B9%20%D1%81%D0%BE%D0%B1%D1%81%D1%82%D0%B2%D0%B5%D0%BD%D0%BD%D0%BE%D1%81%D1%82%D0%B8.

%D0%9A%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F%20%D0%B8%20%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6%20%D1%81%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9%20%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D1%8B%20%D0%BC%D0%BD%D0%BE%D0%B3%D0%BE%D1%89%D0%B8%D0%BF%D1%86%D0%BE%D0%B2%D0%BE%D0%B9%20%D0%BA%D1%80%D1%8B%D1%88%D0%B8

%D0%9F%D1%80%D0%B8%20%D0%B2%D0%BE%D0%B7%D0%B2%D0%B5%D0%B4%D0%B5%D0%BD%D0%B8%D0%B8%20%D0%BA%D1%80%D1%8B%D1%88%D0%B8%20%D0%BE%D1%87%D0%B5%D0%BD%D1%8C%20%D0%B2%D0%B0%D0%B6%D0%BD%D0%BE%20%D0%B2%D0%BD%D0%B8%D0%BC%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%20%D0%BF%D0%BE%D0%B4%D0%BE%D0%B9%D1%82%D0%B8%20%D0%BA%20%D1%82%D0%B0%D0%BA%D0%BE%D0%BC%D1%83%20%D0%B2%D0%BE%D0%BF%D1%80%D0%BE%D1%81%D1%83,%20%D0%BA%D0%B0%D0%BA%20%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6%20%D1%81%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9%20%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D1%8B.%20%D0%AD%D1%82%D0%B0%20%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F%20%D0%B1%D1%83%D0%B4%D0%B5%D1%82%20%D0%BE%D0%B1%D1%80%D0%B0%D0%B7%D0%BE%D0%B2%D1%8B%D0%B2%D0%B0%D1%82%D1%8C%20%D0%BA%D0%B0%D1%80%D0%BA%D0%B0%D1%81%20%D0%B2%D1%81%D0%B5%D0%B9%20%D0%BA%D1%80%D0%BE%D0%B2%D0%BB%D0%B8.%20%D0%9F%D1%80%D0%B8%20%D0%B5%D0%B5%20%D1%81%D0%BE%D0%B7%D0%B4%D0%B0%D0%BD%D0%B8%D0%B8%20%D1%81%D0%BB%D0%B5%D0%B4%D1%83%D0%B5%D1%82%20%D0%B2%D1%81%D0%B5%20%D0%B2%D0%BD%D0%B8%D0%BC%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%20%D1%80%D0%B0%D1%81%D1%81%D1%87%D0%B8%D1%82%D0%B0%D1%82%D1%8C%20%D0%B8%20%D0%BF%D1%80%D0%BE%D0%B2%D0%B5%D1%81%D1%82%D0%B8%20%D0%B2%D1%81%D0%B5%20%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D1%8B%20%D0%BA%D0%B0%D1%87%D0%B5%D1%81%D1%82%D0%B2%D0%B5%D0%BD%D0%BD%D0%BE.%20%D0%A1%D0%B0%D0%BC%D1%8B%D0%B9%20%D0%BF%D1%80%D0%BE%D1%81%D1%82%D0%BE%D0%B9%20%D0%B2%D0%B0%D1%80%D0%B8%D0%B0%D0%BD%D1%82%20%E2%80%93%20%D1%8D%D1%82%D0%BE%20%D1%81%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F%20%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D0%B0%20%D0%BE%D0%B4%D0%BD%D0%BE%D1%81%D0%BA%D0%B0%D1%82%D0%BD%D0%BE%D0%B9%20%D0%BA%D1%80%D1%8B%D1%88%D0%B8.%20%D0%92%D1%8B%D0%BF%D0%BE%D0%BB%D0%BD%D0%B8%D1%82%D1%8C%20%D0%B5%D0%B5%20%D1%81%D0%BC%D0%BE%D0%B6%D0%B5%D1%82%20%D0%BF%D1%80%D0%B0%D0%BA%D1%82%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%20%D0%BB%D1%8E%D0%B1%D0%BE%D0%B9.%20%D0%9D%D0%BE%20%D1%82%D0%B0%D0%BA%D0%BE%D0%B9%20%D0%B2%D0%B0%D1%80%D0%B8%D0%B0%D0%BD%D1%82%20%D1%83%D1%81%D1%82%D1%80%D0%B0%D0%B8%D0%B2%D0%B0%D0%B5%D1%82%20%D0%B4%D0%B0%D0%BB%D0%B5%D0%BA%D0%BE%20%D0%BD%D0%B5%20%D0%B2%D1%81%D0%B5%D1%85.%20%D0%9F%D0%BE%D1%8D%D1%82%D0%BE%D0%BC%D1%83%20%D0%BC%D0%BD%D0%BE%D0%B3%D0%B8%D0%B5%20%D0%B2%D1%8B%D0%B1%D0%B8%D1%80%D0%B0%D1%8E%D1%82%20%D0%B1%D0%BE%D0%BB%D0%B5%D0%B5%20%D1%81%D0%BB%D0%BE%D0%B6%D0%BD%D1%8B%D0%B5%20%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D0%B8,%20%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9%20%D0%B8%D0%B7%20%D0%BA%D0%BE%D1%82%D0%BE%D1%80%D1%8B%D1%85%20%D0%B8%20%D1%8F%D0%B2%D0%BB%D1%8F%D0%B5%D1%82%D1%81%D1%8F%20%D0%BC%D0%BD%D0%BE%D0%B3%D0%BE%D1%89%D0%B8%D0%BF%D1%86%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%BA%D1%80%D1%8B%D1%88%D0%B0.%20%D0%90%20%D0%BA%D0%B0%D0%BA%D0%B0%D1%8F%20%D1%81%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F%20%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D0%B0%20%D0%B8%D1%81%D0%BF%D0%BE%D0%BB%D1%8C%D0%B7%D1%83%D0%B5%D1%82%D1%81%D1%8F%20%D0%B2%20%D1%8D%D1%82%D0%BE%D0%BC%20%D1%81%D0%BB%D1%83%D1%87%D0%B0%D0%B5?%20%D0%9A%D0%B0%D0%BA%20%D0%B5%D0%B5%20%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%20%D1%80%D0%B0%D1%81%D1%81%D1%87%D0%B8%D1%82%D0%B0%D1%82%D1%8C%20%D0%B8%20%D1%81%D0%BC%D0%BE%D0%BD%D1%82%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D1%82%D1%8C?%20%D0%9E%D0%B1%20%D1%8D%D1%82%D0%BE%D0%BC%20%D0%B8%20%D0%B1%D1%83%D0%B4%D0%B5%D1%82%20%D1%80%D0%B0%D1%81%D1%81%D0%BA%D0%B0%D0%B7%D0%B0%D0%BD%D0%BE%20%D0%B2%20%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B5.

Общие понятия

Стропильная система многощипцовой крыши довольно сложная конструкция. Чтобы выполнить ее расчет и монтаж нужно иметь определенный опыт. Но прежде чем о ней рассказать, следует познакомиться с самим понятием многощипцовой конструкции. Что из себя представляет этот вариант крыши? Почему ее так называют?

Такая конструкция представляет собой многоскатную крышу. Самое главное ее отличие – это наличие щипцов или двухскатных элементов с коньком. Именно от них и взяла свое название вся конструкция. Каждый из щипцов одной стороной упирается в стропильную систему основной крыши. Другой конец образует фронтон.

Устройство стропильной системы многощипцовой крыши имеет свои преимущества, а именно:

1. Такая конструкция обладает высокими несущими способностями и прочностью.
2. Стропильная система многощипцовой крыши рассчитывается исходя из повышенных нагрузок. Такая особенность позволяет конструкции легко выдерживать даже ураганные ветры и большие слоя снега.
3. Скаты у таких крыш делаются достаточно крутыми. Это не дает возможности скапливаться на них мусору. А это значит, что обслуживание кровли значительно облегчается. К тому же такая крыша, если правильно ее возвести, долгое время не требует ремонта.
4. Благодаря высоко расположенному коньку, под многощипцовой кровлей образуется много свободного пространства. Это позволяет свободно создавать дополнительные жилые комнаты на мансардном этаже.
5. Еще одно преимущество в том, что такую конструкцию можно использовать даже в тех случаях, если дом имеет сложную геометрию.

Но не стоит забывать и о сложностях. Стропильная система многощипцовой крыши – это сложная конструкция. Если у вас нет достаточного опыта в строительных и столярных работах, то лучше доверить ее возведению специалистам.

Основные элементы конструкции

Как уже говорилось ранее, стропильная система многощипцовой крыши – это несколько двухскатных конструкций соединенных вместе. Поэтому и основные принципы будут также схожи. В нашем случае могут использоваться как висячие, так и наслонные системы стропил. Как правило, основное строение имеет большую ширину. Поэтому здесь применяют наслонную стропильную систему. В пристройках используют висячие конструкции, все будет зависеть от ширины строения и наличия осевой несущий стены.

Кроме этого, стропильная система многощипцовой крыши имеет в своем составе следующие основные элементы:

• скаты. Их количество у многощипцовой крыши может в разы отличаться от традиционной конструкции. При этом размеры, форма и крутизна непарных скатов также могут различаться;
• конек. Этих элементов также будет несколько;
• ребра – эти элементы располагаются в местах стыковки скатов. При этом они могут быть только в тех многощипцовых крышах, где используются вальмы;
• ендова. Без этого элемента не обходится не одна многощипцовая крыша. Этот элемент располагается на внутренних углах, где сходятся два ската. Ендове нужно обращать особое внимание. Именно здесь в зимний период может скапливаться снег. Поэтому в таких местах испытывается большая нагрузка и чаще всего возникают протечки, полезно почитать: ендова на металлочерепице.

Конечно могут присутствовать и другие элементы. Например, фронтоны. Они закрывают торцы самих шипцов. При этом фронтоны могут заканчивать и основную крышу, если она не вантовая, полезно прочитать: фронтон из профнастила.

Делаем расчеты

Стропильная система многощипцовой крыши сложная конструкция. Поэтому без предварительного составления ее схемы обойтись не получиться. Но прежде всего, следует произвести все основные расчеты. Прежде чем составить план будущей стропильной системы многощипцовой крыши, следует выяснить следующие основные параметры:

1. Высота расположения конька. Для этого следует использовать такие показатели, как ширина дома или пристройки (в зависимости от того, для какого строения выполняется расчет) и угла наклона ската. Очень часто проводят обратные расчеты. Первоначально определяют желаемую высоту дома, а потом высчитывают угол уклона ската. При этом следует учесть, что ширина основного дома и пристройки будет разной. А это значит, что и угол наклона стропильной системы многощипцовой крыши для каждой постройки будет отличаться. В этом и есть сложности подобного устройства.
2. Далее, следует выяснить длину основных стропил. Этот параметр легко вычислить из формулы Пифагора. При этом длина стропил для основного здания и пристройки будет отличаться.
3. Также следует рассчитать длину ендова. Здесь будут располагаться накосные стропила. Здесь также будет использоваться теорема Пифагора. Ендова будет гипотенузой. Сам треугольник состоит из длины стропила основного здания и половины ширины пристройки.
4. Между коньком и накосными стропилами располагаются нарожники. Их длину также следует выяснить с использованием теоремы Пифагора. Нарожники будут представлять собой укороченные стропила.

Также вычисляется общая площадь кровли. Она будет составлять сумму площадей всех скатов многощипцовой крыши. Это значение необходимо, чтобы рассчитать, сколько кровельного материала вам понадобиться при монтаже, читайте дополнительный материал: расчет стропильной системы.

Нагрузка

Стропила многощипцовой крыши, как и вся система, должны выдерживать все внешние воздействия. Поэтому, еще до начала высчитывания всех основных параметров, следует рассчитать нагрузку. Специалисты различают два ее вида, а именно:

• постоянную. В эту группу включают нагрузку на стропильную систему многощипцовой и других типов крыш, вызванной весом используемых материалов. Также сюда входят масса всего оборудования установленного на кровле;
• переменная нагрузка. В эту группу включают воздействия от внешних факторов. На стропильную систему действует вес снегового покрова, который будет задерживаться на кровле. Кроме того, также воздействие оказывает и ветер.

Зная, какой угол наклона скатов будет на вашей крыше, можно высчитать переменные нагрузки. Прибавив к ним массу всех материалов, используемых при строительстве кровли, можно определить общее воздействие, которое должна выдерживать вся конструкция, рекомендуется прочитать: расчет стропильной системы двухскатной крыши.

Зная все нагрузки можно определиться с сечением стропил. Чем нагрузки больше, тем толще должны быть основные элементы системы. Кроме того, после таких расчетов определяют и расстояние между стропил или шаг. Также, при необходимости (например, если стропильные ноги слишком длинные) уточняют расположение дополнительных поддерживающих элементов. После всего этого составляется чертеж.

Выполнить правильно все эти расчеты, тем более составить схему будущей стропильной системы многощипцовой крыши – эта задача сложная. Лучше ее доверить специалистам. Или можно воспользоваться специальными программами. С их помощью, указав все необходимые данные, можно не только рассчитать все параметры, но и составить план расположения всех компонентов стропильной системы многощипцовой крыши.

Монтаж стропильной системы многощипцовой крыши не сильно отличается от традиционной двухскатной системы. Все работы проводятся в следующей последовательности:

1. Первым делом производится монтаж мауэрлата. В случае многощипцовой крыши эту работу нужно проделать не только по всем внешним несущим стенам, но и по внутренним. Последний правильней будет назваться лежнем.
2. Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется. https:="">

   Особое внимание стоит уделять участку многощипцовой крыше, где будет располагаться ендова. Сама стропильная система в этом месте должна быть обязательно усилена подпорками. Кроме того, следует произвести тщательную гидроизоляцию и качественно уложить кровельный материал. Все это необходимо потому, что именно этот участок подвергается наибольшим нагрузкам, особенно в зимнее время.

   Многощипцовая крыша своими руками



   • 1 Особенности
   • 4 Монтаж ендовы
   • 6 Видео
   • 7 Фото
   • 8 Схемы

   Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

   Чаще всего многощипцовую крышу делают в нескольких случаях:

   • изначально;
   • в процессе пристройки помещений;
   • для монтажа бокового освещения на мансарде;
   • в зданиях со сложной планировкой и множеством комнат.

   Особенности

   Схема стропильной системы

   Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

   • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
   • кровля имеет оригинальный и привлекательный вид;
   • конструкция отличается надежностью и долговечностью;
   • появляется свободное пространство для дополнительной комнаты или чердака;
   • на крутых скатах не задерживается снежный покров.
   • сложная конструкция, требующая грамотных расчетов и монтажа;
   • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
   • высокая нагрузка на ендову, возникающая из-за снега;
   • необходимость качественной гидроизоляции внутренних стыков.

   Обозначения основных конструктивных элементов

   Устройство кровли

   Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

   Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

   Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

   Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

   Стропила – наслонные, висячие и диагональные.

   Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

   Установка стропильного каркаса

   Стропильная система крыши

   Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

   В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

   После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

   Устройство обрешетки, утепления и монтаж кровли

   Устройство кровельного пирога

   Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

   Монтаж кровли многощипцовой крыши закончен

   Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

   Видео

   Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

   Многощипцовая крыша

   Красивая многощипцовая крыша

   Многощипцовая крыша из гибкой черепицы

   Из металлочерепицы

   Многощипцовая крыша на деревянном доме

   Для загородного дома

   Многощипцовая крыша с мансардой

   Простая конструкция

   Сложная конструкция

   Схемы

   Чертеж многощипцовой крыши

   Создание каркаса

   Каркас окна на многощипцовой крыше

   Конструкция крыши









   Стропильная система многощипцовой крыши

   Главные узлы конструкции
