Монтаж кровли из металлочерепицы инструкция поэтапно

Металлочерепица – это листы из стали, меди или алюминия, профилированные при помощи холодного давления. Форма профиля напоминает керамическую черепицу. Этот материал приятен на вид, доступен по цене и долговечен. Разобраться, как покрыть крышу металлочерепицей, совсем несложно, а отказавшись от услуг строителей можно хорошо сэкономить.

Особенности использования металлочерепицы

1. Угол ската крыши устанавливается не менее 14 градусов.
2. Шумность во время осадков требует дополнительной звукоизоляции.
3. Металлочерепица с полимерным покрытием выдерживает воздействие агрессивной среды и перепадов температуры, но места срезов требуют тщательного прокрашивания.
4. При раскрое материала для сложной кровли остается много обрезков.
5. Для разрезания листов нельзя использовать болгарку, так как высокая температура портит покрытие.

Характеристики материала

Чтобы не ошибиться с выбором материала, стоит узнать его основные характеристики.

• Высота волны и толщина стали влияют на жесткость металлочерепицы, высокие показатели (50‒70 мм) обеспечат надежное покрытие кровли, но стоить такой лист будет дороже.
• Тип профиля – симметричный, асимметричный, реже трапециевидный.
• Вид защитного покрытия, обеспечивающего антикоррозийную защиту: цинк, алюмоцинк, железоцинк и т. д. Надежную защиту от коррозии обеспечивает значительный слой цинка, чтобы уменьшить его толщину, используются легирующие добавки.
• Декоративный слой из полимера создает эффектный внешний вид и повышает стойкость к коррозии.

Полиэстер – недорогое универсальное покрытие, выполняется матовым или глянцевым. Гибкий и устойчивый к погодным условиям материал боится механических повреждений.

Пластизол – толстый тисненый слой поливинилхлорида до 200 мкм. Обладает хорошей износостойкостью, невосприимчив к механическому воздействию и коррозии. Его недостаток – повреждение при нагревании. Материал не рекомендуется к применению в жарких регионах.

Пурал – при средней толщине в 50 мкм обеспечивает стойкость к температурным скачкам, коррозии, воздействию агрессивной среды. При монтаже листов с таким покрытием следует соблюдать осторожность, он подвержен пластической деформации.

PVDF – соединение из акрила и поливинилфторида, при 27 мкм толщине обладает высокой стойкостью к повреждениям, наибольшим сроком использования, устойчивостью к выгоранию.

Выбор цвета для металлочерепицы достаточно обширный. Среди популярных расцветок, оттенки которые используются при производстве натуральной черепицы: графитовый, терракотовый, зеленый мох, оксидно-красный. К выбору цвета крыши стоит подходить ответственно, он оказывает значительное влияние на общую архитектуру дома.

Производители металлочерепицы размещают подробные инструкции. Заботу о будущей кровле начинают с правильного размещения профилированных листов, их следует складывать на поддоны. Передвигаться по готовой металлочерепице нужно в мягкой обуви. Наступать следует на вогнутую часть волны. Стружку удаляют с поверхности листа мягкой щеткой, стараясь не повредить покрытие.

• ножницы по металлу;
• маркер и рулетка;
• шуруповерт;
• молоток;
• рейка-правило.

Утепление и гидроизоляция кровли

Гидроизоляция необходима для защиты внутренней стороны кровельных листов от образования конденсата и для создания барьера от возможной протечки. Пароизоляционная пленка укладывается со свесом первого ряда со стороны карниза на 20 мм, между стропилами оставляется провисание до 20 мм. Все ряды стыкуются с нахлестом в 15 см и проклеиваются скотчем. Пленка закрепляется степлером или гвоздями. Для утепления крыши, особенно если чердачное помещение используется, между стропилами укладывается утеплитель: базальтовые маты или минеральная вата.

Обеспечить защиту утеплителя и деревянной конструкции можно при помощи гидроизоляционного материала, который крепится к внешней части стропил, и пароизоляционной пленки, уложенной с внутренней стороны. Между пленкой и утеплителем, а также между пленкой и металлочерепицей оставляется зазор для вентиляции. Чтобы влага удалялась из внутренней части кровли, делаются зазоры на свесах и коньке.

Монтаж каркаса

Для изготовления каркаса предпочтительней древесина хвойных пород. Она должна быть хорошо просушена и обработана антисептиком для предотвращения гниения. Обрешетка станет несущей основой для металлических листов, для нее используют брус размером 50×50 мм или доску 100×25 мм. Первая прибитая у карниза доска выбирается толще остальных на 1,5 см, вторая берется обычная, но крепится ближе на 5 см, чем последующий шаг обрешетки. Остальные доски крепятся к стропилам на расстоянии равном поперечному профилю черепицы: 30 см, 40 см, 45 см. Для фиксации используются оцинкованные гвозди. У конька и в ендовах для усиления конструкции выполняется сплошная обрешетка. Торцевая планка прибивается выше общего уровня на высоту волны металлочерепицы.

Перед монтажом черепицы проверяется геометрия ската, измеряется и сравнивается величина диагоналей. При правильном исполнении она должна быть одинаковой.

Укладка металлочерепицы

Работу по начинают с закрепления на первой толстой доске карнизной планки, ее собирают с нахлестом в 10 см. При устройстве двускатной кровли монтаж черепицы начинается с торца. Если выбран шатровый вариант крыши, то монтаж начинается с верхней точки и ведется в две стороны. Вынос металлического листа по карнизу составляет 40 мм, его верхняя часть временно закрепляется на один саморез.

Монтаж следующего листа выполняется внахлест на первый при укладывании материала справа налево, если работа начинается с другой стороны, то лист заводится под волну предыдущего. Два соседних листа соединяются между собой, но не прикрепляются к обрешетке, чтобы их можно было при необходимости выровнять.

Третий лист металлочерепицы монтируется по аналогии со вторым. Все скрепленные листы выравниваются по линии параллельной карнизу крыши. После подгона черепицу основательно закрепляют саморезами. Нижняя часть закрепляется в каждый прогиб профиля. Стыки листов фиксируются через волну. Если скат крыши имеет протяженность более шести метров, удобней выполнять монтаж из разрезанных листов, укладывая их с нахлестом.

В ендовах на сплошную обрешетку крепится согнутый стальной лист шириной в 120 см. В этом месте листы металлочерепицы отрезаются под углом, а после закрываются декоративным элементом, который крепится саморезами в верхнюю часть волны на расстоянии в 30 см. Для фиксации используются специальные саморезы с резиновыми прокладками.

Торцевую планку необходимо закрепить на торцевой доске с нахлестом 7‒10 см. Чтобы обеспечить герметичное примыкание металлочерепицы к дымоходной трубе , стенам или мансардным окнам используют стальной лист, верхняя планка которого примыкает к конструкции. Место стыка стены и металлической планки замазывают герметиком. Избежать опасного схода снега с крыши помогут снегозадержатели надежно закрепленные на кровле.

Для создания вентиляционных отверстий верхние кромки не стыкуются вплотную. Конек крыши крепится саморезами длиной в 80 мм через одну волну черепицы. Под него укладывают специальный уплотнитель, защищающий от птиц и снега.

Порядок выполнения работы доступно излагается в видео. Работая согласно технологии укладки металлочерепицы, можно самостоятельно собрать надежную защиту для своего дома.

Видео: пошаговая инструкция по монтажу металлочерепицы

Длина листа от 550 до 8000 мм
Масса - 4,75 кг/м 2

2. Обрешётка, гидро- и пароизоляция

В качестве обрешётки для металлочерепицы используются профили из оцинкованной стали производства "ИНСИ" (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25x100, 32x100 или брус 50x50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.

Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.

Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.

3. Карниз

Карниз крепится до монтажа листов металлочерепицы вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза. В этом случае карниз должен быть смонтирован так, чтобы окончание его приходило в первую треть желоба от стены.

Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.

Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.

4. Монтаж листов металлочерепицы

Укладку листов металлочерепицы производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы .

При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы . Листы всех укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:

Lн.л.=0,2+b*Nш
b — величина шага черепицы; Nш — число шагов черепицы по скату

Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.

Для монтажа металлочерепицы используются кровельные саморезы 4,8x35 или 4,8x20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова) в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.

Крепление металлочерепицы в верхний прогиб волны категорически запрещается!

Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!

Забивание кровельных саморезов молотком категорически запрещается!

По металлочерепице надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.

Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.

5. Ендова

Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400...500 мм от середины. Нижняя ендова крепится к обрешётке с помощью кляммеров. Листы металлочерепицы укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.

Верхняя ендова устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200...300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.

6. Фронтон

Фронтон крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На Рис. 13 показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13 , расположенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.

7. Конек

Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.

Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.

Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.

8. Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.

Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:

шаг 1 - Установка нижнего фартука трубы

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце - элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 - Монтаж нижнего листа от трубы до карниза

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.

шаг 3 - Укладка листов металлочерепицы по низу и с боков трубы

шаг 4 - Установка пристенного профиля

После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.

шаг 5 - Установка пристенного профиля с боков трубы

Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.

шаг 6 - Установка пристенного профиля на верхнюю грань трубы

Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.

шаг 7 - Установка верхнего листа металлочерепицы

Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.

Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50x50.

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

Видео монтажа металлочерепицы

9. Водосточная система

Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.

Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы - не далее 2 м друг от друга.

Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние - 0,75 м), держатели трубы - не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.

В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.

10. Монтаж водосточной системы:

шаг 1 - Расчет количества держателей желоба.

Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 - это количество держателей желоба.

шаг 2 - Разметка под держатели желоба.

На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.

шаг 3 - Выбор уклона желоба.

Выбрать величину занижения водосточного желоба (h) исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i) желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h) можно посчитать как:

h= L x i
где L - длина желоба;
i - уклон желоба

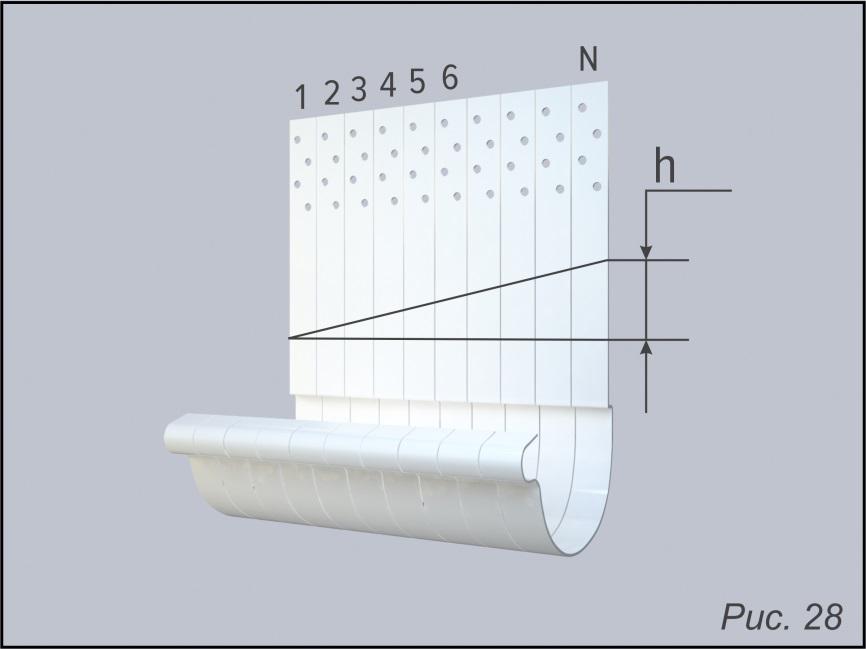

шаг 4 - Определение мест загиба держателей желоба.

Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).

Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.

шаг 5 - Крепление держателей желоба.

Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.

Шаг 6 - Создание уклона

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).

шаг 7 - Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2x16.

шаг 8 - Установка желоба

По торцам установить заглушки желоба (рис. 31).

Шаг 9 - Установка желоба.

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.

шаг 10 - Соединение желобов.

На месте стыка желобов установить соединительный элемент желоба (рис. 32).

Шаг 11 - Монтаж углового колена.

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).

Шаг 12 - Монтаж трубы.

Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 34).

Шаг 13 - Монтаж сливного колена.

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания. Низ сливного колена должен располагаться на высоте 300 мм от отмостки здания (рис. 35).

11. Снегозадержатель и ограждение кровли

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и вида черепицы. Крепление производится к обрешёточному профилю через лист металлочерепицы и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5x25 мм для металлической обрешётки и 5,5x60 мм для деревянной обрешётки. Крепить кровельное ограждение к одному листу металлочерепицы запрещается. Между собой секции ограждения крепятся на болтовые соединения.

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм (по осям профилей обрешетки). Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну, другим- к другому обрешеточному профилю через уплотнительную прокладку и лист металоочерепицы (см. рис. 38).

Крепить кронштейн снегозадержания к одному листу металлочерепицы запрещается!

Шаг установки кронштейнов снегозадержания зависит от снегового района строительства, конструкции кровли, крепёжного элемента. Разработаны рекомендации по расчету шага установки кроншейнов. Расчет выполнен исходя из применения саморезов диаметром 4,8 мм. Глубина погружения саморезов показана на рис. 39.

снегозадержателей доступна в формате HTML данной инструкции.

12. Аксессуары

В качестве аксессуаров на кровле устанавливаются флюгеры, декоративные шпили, дымники. Установка всех аксессуаров производится в соответствии с нормами СНиП.

Для устройства выходов из кровли антенн, мачт и вентиляционных труб круглого сечения диаметром до 330 мм (с температурой наружной поверхности до 130°) используются кровельные уплотнители Master Flash.

13. Обработка деревянных конструкций

Деревянные конструкции, используемые при устройстве кровли, нуждаются в антисептической и антипиреновой (противопожарной обработке) обработке. Обработка может проводится как до сюорки конструкций (обработка отдельных досок и брусков), так и после (обработка стропил и обрешётки). Обработка проводится различными методами (погружение в емкость с раствором, нанесение кистью, нанесение распылителем.

14. Инструменты

1. Шуруповерт с шестигранной насадкой 6 мм.
2. Электрические высечные ножницы или ниблер.
3. Ручные кровельные ножницы.
4. Киянки (деревянные, каучуковые).
5. Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
6. Углошлифовальная машина ("болгарка"), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
7. Уровень, нивелир, отвес, измерительные инструменты и приспособления.

15. Внимание!

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Все изделия, производимые заводом фасада и кровли "ИНСИ" , разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод "ИНСИ" не несёт ответственности за убытки или потери, которые могут возникнуть при использовании изделий "ИНСИ" для выполнения несвойственных им функций.

Металлочерепица – материал, который используется для отделки кровли наравне с такими популярными материалами, как шифер, битумная черепица и оцинкованная жесть. Превосходные технические характеристики делают ее отличным вариантов для любого дома. И хотя обычно для проведения такого рода предпочитают приглашать профессионалов, рассмотрим, как самостоятельно провести монтаж металлочерепицы: пошаговая инструкция и некоторые рекомендации специалистов.

Крыша из черепицы, в особенности если она сделана из металла - один из лучших вариантов для оформления дома. Специалисты и сами пользователи отмечают множество положительных аспектов использования этот материала, среди которых:

• малый вес (4-6 кг/м²), что обеспечивает совсем небольшую нагрузку на кровлю;

Отличается демократической ценой, длительным сроком эксплуатации и выразительным внешним видом

• простая процедура монтажа и легкость проведения ремонтных работ;
• большой ассортимент цветовых решений;
• материал экологически безопасен и не содержит в своем составе никаких вредных компонентов;
• покрытие оснащено ребрами жесткости, что делает его очень прочным. При условии, что все рекомендации по установке соблюдены, поверхность способна выдерживать нагрузку от 200 кг/м², даже если были использованы листы толщиной 0,5 мм;
• материал чрезвычайно устойчив к воздействию температур. Никакие перепады ему не страшны, а показатель термального расширения минимален.

Говорить о недостатках металлочерепицы практически не приходится, за исключением, разве что, повышенного уровня шума в дни, когда идет дождь. Но и с этим вполне можно справиться, если предварительно провести укладку слоя стекловаты.

Критерии выбора материала для крыши из металлочерепицы: фото-примеры

Перед тем как начать рассмотрение процесса монтажа этого кровельного материала, необходимо определиться с тем, как именно материал должен быть использован.

Просмотр фото крыш, металлочерепица на которых смотрится привлекательно, далеко не лучший метод в данном случае, так как в процессе выбора нужно обращать внимание на перечень доборных элементов, а также маркировку, представленную производителем. Рассмотрим, что же нужно знать покупателю.

В первую очередь нужно обратить внимание на наличие в прайсе таких доборных элементов как:

• различные виды коньков: простые, фигурные и с аэраторами;
• специальные проходные узлы для установки труб, люков, вентиляции, антенн, а также осветительных окон;
• элементы, призванные обеспечить безопасность обслуживания поверхности – ходовые мостики, лестницы, снегозадержатели;
• внутренние и наружные ендовы;
• другие необходимые элементы – пристенные профили, фронтоны, карнизные планки металлочерепицы, монтаж которых является обязательной частью обустройства кровли.

Важно! Наличие всех перечисленных элементов среди предложений продавца – показатель уровня компании, которая производит металлочерепицу, что может свидетельствовать и о качестве самих продуктов.

Кроме этого, стоит уделить внимание изучению маркировки, которая обязательно должна присутствовать на каждом сертифицированном материале. Обычно на производстве указывают все характеристики самого материала, а также уровень качества антикоррозийного покрытия, которое наносится поверх листа.

Итак, вот какие сведения можно почерпнуть, прочитав информацию, предоставленную на обратной стороне листа металлочерепицы:

• наличие полимеров;
• сколько цинка приходится на 1 м² листа;
• дата производства и период гарантийного срока использования материала;
• название производителя;
• толщина листа.

В процессе визуального осмотра нужно обращать внимание на целостность защитного слоя, как с лицевой, так и с изнаночной стороны листа, а также наличие всех обязательных маркировок.

Важно! Если речь идет о материале, приобретенном у крупного производителя, то в маркировке будет присутствовать информация еще и марке использованной стали.

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

Полезный совет! Помимо приобретения листов стандартных размеров, можно рассмотреть вариант индивидуального изготовления металлочерепицы под заказ. Конечно, стоить это будет заметно дороже, но зато так можно получить именно такой материал, что подходит именно вам. Главное помнить, что длина одного листа не должна быть меньше 45 см или больше 7 м.

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската. Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов.

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица.

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Важно! 11 градусов – это минимальный наклон, при котором допустим монтаж металлочерепицы.

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

• шуруповерт;
• электродрель;
• ножницы для резки металла;
• измерительная рулетка;
• молоток;
• маркер;
• монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.

Полезный совет! Для придания привлекательного внешнего вида покрытия стоит использовать декоративные накладки.

Как крепить металлочерепицу: этапы проведения подготовительных работ

Малый вес металлочерепицы позволяет проводить минимальное количество подготовительных работ, перед тем как перейти к укладке. И тем не менее, подготовить подходяще основания все же придется. Поскольку в усиленном основании нужды нет, вполне подойдет обычная деревянная , сделанная из реек.

Процедура крайне проста – исходя из шага выбранной металлочерепицы, на поверхности располагаются рейки. Важно соблюдать единое расстояние, чтобы в процессе крепления кровельного материала не пришлось вкручивать саморезы в пустоту. Другой важный фактор, который стоит учесть в процессе установки обрешетки – расположение окон. Крайне нежелательно располагать стропила непосредственно над окнами.

Статья по теме:

Термоизоляция в процессе монтажа крыши из металлочерепицы

Когда речь идет об устройстве крыши из металлочерепицы, теплоизоляционный материал призван решить сразу две задачи – сократить потери тепла, а также снизить уровень шума, который производят капли дождя, попадаю на поверхность. Для этого на стропила сначала укладывают пароизоляционный материал, а затем уже слой теплоизоляции. При этом важно, чтобы толщина слоя не превышала 25 см. Сверху крепят антиоксидантную пленку, фиксируя ее при помощи деревянных брусков прямо к стропилам.

Важно! Для того чтобы обеспечить стекание осадков в водосток, материал нужно фиксировать с небольшим припуском (примерно 2 см). За счет такого небольшого провисания никаких проблем со стеканием воды не будет .

Такой «пирог» - максимально эффективная система теплоизоляции кровли, которую допускает технология монтажа металлочерепицы. Что же касается выбора теплоизоляционного материала, то здесь есть несколько вариантов, которые зависят от стоимости, качества и производителя.

Устройство кровли из металлочерепицы: основные правила работы

Перед тем как приступать к работе, связанной непосредственно с укладкой металлочерепицы, необходимо ознакомиться с некоторыми правилами и понятиями, которые позволят не допустить распространенные ошибки и сделать все необходимое максимально качественно:

1. Существует два способа укладки листов металлочерепицы: справа налево и слева направо. В первом случае, каждый следующий лист должен быть уложен внахлест на предыдущий, а во втором накладываться должен предыдущий лист.
2. Не стоит сразу крепить каждый лист полноценно. Перед тем как прикручивать металлочерепицу, лучше всего уложить четыре листа и слегка прихватить их крепежами, чтобы они держались. Затем нужно убедиться, что они расположены так, как нужно и при необходимости подровнять. Для окончательного закрепления используют один саморез, который проходит через все листы.
3. Эксплуатационный срок всей кровли сильно зависит от качества используемых крепежных элементов. Поэтому выбору саморезов нужно уделить должное внимание. Важно, чтобы они были оцинкованными и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда саморез будет полностью закручен в отверстие.
4. В тех местах, где при помощи одного крепежного элемента были закреплены сразу несколько листов, так или иначе, появится уплотнение. Для того чтобы сгладить его, необходимо срезать часть угла или же можно выпрямить капиллярную канаву, которая расположена под штамповочной чертой.

Схема крепления металлочерепицы и других необходимых элементов

Определенные правила существуют и для монтажа других обязательных элементов, без которых ни одна крыша обойтись не сможет. Вот некоторые рекомендации касательно схемы монтажа металлочерепицы и других элементов:

• торцевые планки должны быть зафиксированы внахлест, который должен составлять порядка 2 см. При этом размер волны должен быть подогнан в соответствии с шириной ската. В противном случае можно столкнуться с тем, что гребень уложится на фронтон;
• для карнизной планки также обязательно наличие нахлеста в 10 см на нижний брусок обрешетки, к которому она крепится гвоздями;
• между листом металлочерепицы и кровельной планкой обязательно нужно проложить дополнительный слой уплотняющего материала;
• для обустройства всех элементов, расположенных ниже конька (труб и окон), используют листы с одним модулем. Обычно для каждого элемента конструкции требуется 2 штуки;
• если скат крыши покатый, то необходимо дополнительно установить аэроролик между коньковой планкой и самим материалом. Это позволит избежать проникновения под конек атмосферных осадков;

• фиксация конька должна производиться к планкам, которые расположены в торцевой части всей конструкции. При этом расчеты должны быть проведены с учетом необходимого выступа, который составляет 2-3 см. При этом если приходится иметь дело с плоским коньком, то крепление производится внахлест, а для полукруглых элементов согласно линиям профиля;
• необходимо заранее изучить специфику монтажа капельника под металлочерепицу, и четко следовать всем инструкциям.

Полезный совет! Если предстоит работать с кровлей, угол наклона которой больше 45 градусов, то заранее стоит провести расчеты, которые позволят определить, возможно ли установка конкретной модели коньковой планки в этом случае. Сделать это нужно обязательно, так как в противном случае, может понадобиться даже полная замена всего кровельного покрытия.

Стоит обратить внимание еще и на тот факт, что при необходимости, коньковая планка поддается некоторой корректировке. То есть ее можно не согнуть или разогнуть, чтобы обеспечить максимально точное повторение угла наклона крыши. Подробнее о таких тонкостях можно знать из видео-инструкции монтажа металлочерепицы.

Монтаж ендовы при кровле металлочерепицей

Еще один чрезвычайно важный элемент, правилами установки которого нельзя пренебречь – ендова. Для каждого такого элемента обязательно крепится дополнительная доска. Крепление в этом случае нужно начинать снизу, постепенно продвигаясь вверх и не забывая про необходимость нахлеста (в данном случае 25-30 см). Ниже уровня карниза обязательно обрезают нижнюю планку. Затем следует отбортовка, под которую, как и под конек, прокладывают уплотнитель.

Между листами и осью остается зазор, размером порядка 8-10 см. Затем на расстоянии примерно 1,5 см от штамповочной линии в обрезанные листы закручивают шурупы. При этом, крепление должно быть расположено в 25 см от оси ендовы. Если следовать этой технологии, то в итоге лист, в месте крепежа, сойдется с доской, на которой расположена ендова.

Что же касается монтаж ендовы внизу, то ее необходимо начинать до укладки кровельного материала. Это важно, чтобы в дальнейшем обеспечить стекание воды непосредственно в доборный элемент.

Важно! Все ошибки в процессе проведения расчетов и замеров могут привести к появлению зазоров на поверхности, и когда начнутся обильные атмосферные осадки, скорее всего крыша будет протекать.

Для того чтобы прикрыть те места, где видны обрезанные листы, используют специальные декоративные накладки. Устанавливая их, также нужно помнить несколько простых правил:

• установка обязательно должна быть произведена снизу вверх;
• уплотнитель между накладкой и черепицей не нужен;
• накладки обязательно должны быть уложены внахлест минимум 10 см;
• крепежные элементы (в данном случае саморезы) не должны провоцировать повреждение ендовы.

Очень часто приходится сталкиваться с ситуациями, когда начало и конец ендов расположены непосредственно на скате крыши. В качестве примера можно рассмотреть случай, когда производится установка слухового окна. В такой ситуации обязательно нужно подложить отдельную доску, а для самого окна в листе металлочерепицы проделывают отверстие. Карнизный срез при этом перекрывается планкой. А вдоль стенок обязательно должен быть уложен уплотняющий материал.

Как укладывать металлочерепицу на крышу с треугольным или трапециевидным скатом

Если есть необходимость покрыть металлочерепицей треугольную или трапециевидную крышу, то обязательно потребуется установка двух дополнительных брусков. Их устанавливают по линии сгиба крыши с двух сторон от «хребта». После этого монтируют карнизную доску и начинают сборку обрешетки. Шаг обрешетки для металлочерепицы в данном случае рассчитывается таким же образом, как и при стандартной схеме. Затем производят монтаж карнизной системы. Металлочерепецу начинают укладывать только после проведения всех этих процедур, ориентируя и ровняя первый лист по планке карниза.

Важно! Расстояние между угловыми листами, которые подвергались обрезке и были установлены возле «хребта» не должно превышать 10 см.

Для того чтобы установить узлы конька нужно поровнять коньковые планки относительно угла «хребта». В случае использования прямого конька, его нужно обрезать согласно имеющимся углам, а для полукруглого предусмотрены специальные заглушки. Причем, лучше всего использовать пластиковые модели.

Коньковая планка должна быть расположены строго по оси «хребта». Это не слишком сложная задача, если углы ската одинаковые. Если же они имеют разную величину, то задача существенно усложняется. В качестве вспомогательного материала используют яркую монтажную пену, которая позволяет определить качество примыкания к скатам.

Инструкция по монтажу металлочерепицы «Монтеррей»

Отдельный вид металлочерепицы, бесспорно достойный внимания – монтеррей. Этот вариант пользуется большой популярностью, благодаря некоторым исключительным характеристикам:

• чрезвычайно высокий уровень устойчивости материала как к ультрафиолетовому излучению, так и к другим внешним факторам, например, влаге и температуре;
• за счет слоя полимера, нанесенного на поверхность черепицы, она не теряет свой внешний вид на протяжении всего срока эксплуатации;
• материал чрезвычайно прочный и твердый, так что способен выдерживать серьезные нагрузки;
• многослойная структура предотвращает возникновение коррозии;
• за счет малого веса (один квадратный метр материала весит не больше 5 кг), существенно снижается нагрузка на стропильную систему;
• использование этого варианта – отличная экономия, так как нет необходимости делать большой шаг между креплениями. Изначально, инструкция монтажа металлочерепицы «Монтеррей» предусматривает 35-сантиметровые шаги.

Недостатков у этого материала всего два – большое количество остатков после укладки, а также необходимость качественной звукоизоляции.

Что же касается особенностей, о которых нужно знать, перед тем как уложить металлочерепицу «Монтррей», то здесь играют роль такие аспекты:

• для различных моделей этого материала необходимо подготовить различную обрешетку. Так, для металлочерепицы Стандарт или Супер будет достаточно шага 35 см, а вот для Люкс или Макси шаг должен составлять 40 см;
• в самых сложных местах кровли (обычно это внутренние углы, а также место, где расположен выход дымохода), нужно делать сплошную обрешетку;
• на планках примыкания, для выхода дымохода нужно устанавливать внутренние фартуки;
• инструкция по монтажу металлочерепицы «Монтеррей» не предусматривает использование материала, длина которого больше 4 м;
• перед установкой материала необходимо снять защитное покрытие, так как сделать это в дальнейшем может быть невозможно.

Категорически нельзя производить разрезку листа в поперечном направлении, так как это может привести к тому, что профиль сомнется. Также ни в коем случае нельзя использовать для этой цели болгарку или другие инструменты с абразивными кругами.

Интересно! Отлично смотрится и металлочерепица Каскад, инструкция монтажа для которой не слишком отличается от всех прочих. Но зато внешний вид такой кровли считается более эстетичным и оригинальным.

Как правильно ухаживать за покрытием крыши металлочерепицей

Изучив пошаговую инструкцию монтажа металлосайдинга, можно провести его качественную укладку. Но для того чтобы материал прослужил многие годы, нужно знать, как за ним ухаживать.

Верхний слой металлочерепицы – полимерный материал, который предназначен для защиты от коррозийных процессов. Но в результате постоянного воздействия внешних факторов: атмосферных осадков, ультрафиолетовых лучей, а также пыли и грязи, этот слой может начать разрушаться, что приведет к необходимости замены покрытия. Для того чтобы избежать подобного явления и продлить эксплуатационный срок кровли, необходимо регулярно проводить следующие процедуры:

• удалять грязь, пыль и сухие листья с поверхности, используя влажную ворсистую щетку;
• если речь идет об устранении более сложных загрязнений, то допустимо использовать чистящие средства, но только те, что предназначены для полимерных поверхностей. Применять агрессивные химические средства запрещено категорически, так как они разрушают защитный слой и приводят материал к непригодности;
• очистка водостоков проводится при помощи струи воды, которая должна быть направлена от конька к карнизам;
• очищать снег можно и нужно, но делать это стоит только с использованием таких инструментов, которые не способны нанести повреждения нежному покрытию.

При условии соблюдения этих простых, но чрезвычайно важных правил, покрытие из металлочерепицы способно исправно прослужить в качестве кровельного материала около 50 лет.

Распространенные ошибки в процессе монтажа кровли из металлочерепицы своими руками

Неопытные мастера часто допускают ошибки, которые могут привести к тому, что работу придется частично, а иногда и полностью, переделывать. Подобная неосторожность может привести к дополнительным тратам на приобретение материала и расходников, так что лучше заранее ознакомиться с распространенными ошибками, чтобы не допустить их:

• установка металлочерепицы должна производиться исключительно в обуви с мягкой подошвой, которая не может повредить или поцарапать покрытие;
• категорически запрещено наступать на гребень волны, так как это может стать причиной деформации;
• более того, наступать на листы полной стопой вообще не рекомендуется;
• при передвижении по поверхности материала ногу нужно ставить параллельно, а не перпендикулярно скату;
• брать материал можно только в перчатках.

Принимая во внимание эти не сложные правила, а также действуя в соответствии с технологией укладки металлочерепицы, можно самостоятельно сделать красивую и надежную крышу.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Важно! Вопрос распределения нагрузки, которую оказывает на поверхность крыши снег, должен быть продуман еще на этапе закладки фундамента. Этот фактор обязательно должен быть учтен в расчетах.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S - коэффициент поправки, который зависит от угла наклона кровли: > 25° - 1, если 25-60° - 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон – задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, которые имеют должный опыт работы в данной сфере. Но это вовсе не значит, что сделать самостоятельно нереально, в особенности, если использовать пошаговую инструкцию для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне могут пройти без каких-либо проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина такого окна должна быть на 80-120 мм меньше, чем имеющийся между стропилами проем. В случаях, когда стропильный шаг очень маленький, производят установку двух небольших окон в соседних нишах.

Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы. Затем производят установку рамы и монтируют створки. Очень важно позаботиться о качественной гидроизоляции, чтобы в дальнейшем окно не стало источником проникновения осадков в дом.

Конечно, приходится вносить некоторые изменения в процесс монтажа обрешетки под металлочерепицу, и уделять особое внимание вопросу монтажа конька металлочерепицы, если планируется мансардное окно. Но все эти сложности более чем оправданы превосходным результатом, который ждет владельцев в результате.

Монтаж металлочерепицы: видео-инструкция для новичков

Для тех, кто никогда ранее не занимался подобными работами, чрезвычайно полезно будет посмотреть видео о том, как крепить металлочерепицу на крыше. Наглядная демонстрация, а также рекомендации специалистов позволят не допустить ошибок, и самостоятельно сделать красивую и надежную кровлю, которая будет исправно служить на протяжении многих лет.

Обустройство кровли – это очень важная часть строительства дома. Монтаж металлочерепицы легко можно выполнить своими руками, вся технология заключается в правильном обустройстве обрешетки и последовательности выполнения работ.

Подготовительные работы

Монтаж кровли из металлочерепицы начинается с подготовки обрешетки. Она должна выполняться с определенным шагом и иметь уклон не более 12 градусов. Это необходимо для обеспечения нормального водоотведения с кровли. Это правило соблюдается как для простой двускатной кровли, так и для мансардной, вальмовой (четырехскатной), шатровой и односкатной. Для ломаной и шале уклон подбирается отдельно. Для установки обрешетки используются деревянные бруски, сечение которых не меньше 25 мм.

Советы для правильного монтажа обрешетки:

1. Дерево обязательно обрабатывается при помощи антисептических средств. Это позволит продлить его срок службы и гарантировать защиту от разрушения под воздействием воды и пара;
2. Дополнительное укрепление стропил не требуется. Благодаря небольшому весу металлочерепицы вполне достаточно стандартной жесткости основания;
3. Шаг между балками составляет от 350 до 500 мм. Он зависит от типа используемого материала. Например, если используется металлическая черепица Андалузия или Rannila, то для неё используется шаг 350, для Сьерра, Арсенал и Уникма до 400 и т. д.;
4. Узлы обрешетки могут состоять как из саморезов, так и из гвоздей. Для больших сечений предпочтительнее использовать гвозди;
5. Важно следить за тем, чтобы балки не прогибались. В противном случае при установке металлических панелей вероятна деформация покрова. Устранить геометрические ошибки при установленной черепице будет невозможно. Потребуется полный демонтаж покрытия.

После установки обрешетки под металлочерепицу Монтеррей, Ruukki (Руукки), Дюна или Takotta, производится монтаж утеплителя. Крыша из черепицы бывает двух видов: холодной и теплой. Холодная – это, соответственно, без утеплителя. Эта же технология используется для кровли из сайдинга или профнастила. Её особенностью является то, что она обустраивается при наличии нежилого чердака. В мансардных крышах обустраивается теплая кровля.

Для теплой кровли в промежутках между балками обрешетки устанавливается уплотнитель. Это может быть минеральная вата, пенопласт или пеноизол. В таком случае обязательно дополнительно утеплитель покрывается гидроизолирующей пленкой. Эти рекомендации могут меняться в зависимости от необходимого типа кровли.

Пошаговая инструкция

Перед началом работы составляется технологическая карта. Это специальный документ, в котором указывают и рассчитываются все необходимые виды работ. Она может быть составлена самостоятельно или при помощи профессионалов.

Видео: Монтаж металлочерепицы — подробная видео инструкция

Здесь учитывается площадь и уклон кровли, облицовочные работы, установку доборных элементов (снегозадержателей, водостоков) и последовательность, в которой эти монтажные кровельные работы выполняются.

Пошаговая инструкция и схема, как производится монтаж металлочерепицы:

1. Производится расчет кровельной системы. Устанавливается потребная толщина балок, их расположение и шаг. Шаг балок подбирается так, чтобы при установке листов впадины их волны попадали на балки. При этом, если планируется установка дымохода или монтаж мансардного окна в металлочерепицу, то на этом участке стропил не должно быть вообще;



2. Порядок расположения слоев кровли следующий: пароизоляция, утеплитель (если требуется), гидроизоляция, металлочерепица. На поверхность обработанных антисептиком балок монтируется пароизолирующая пленка. Она крепится при помощи небольших гвоздей;
3. После поверх неё устанавливается выбранный утеплитель. Для композитной модульной черепицы рекомендуется использовать легкие материалы – прессованную вату, пену;
4. Поверх утеплителя настилается еще одна пленка. Гидроизоляция нужна т. к. кровля из металлочерепицы не герметична. В промежутки между панелями часто попадает вода и снег, которые в дальнейшем могут стать причиной разрушения кровельной системы;
5. Основные правила покрытия: работа производится с правого нижнего угла, все панели выставляются по первому ряду, нужно стараться добиться примыкания черепицы к торцам стен. Металлический профиль устанавливается при помощи саморезов. Конечно, могут использоваться и другие комплектующие, но саморезами обеспечивается максимально прочное и жесткое крепление;



6. Каждый лист прислоняется к балке и соединяется к ней 2 саморезами. На одну панель уходит до 4 крепежных элементов. Укладка элементов осуществляется внахлест до 10 мм. Такое устройство позволяет обеспечить наибольшую герметичность покрытия;
7. Для конька используется черепица специальной формы. Она устанавливается с нахлестом в 10 мм. Этот показатель может разниться, в зависимости от того, какой вид покрытия применяется;



8. Для устройства печной трубы и мансардных окон понадобятся дополнительные планки. Они могут представлять классические ендовы для монтажа металлочерепицы, но подрезанные под размеры отверстия. Они устанавливаются на все угловые узлы, где металлическая черепица примыкает к дополнительным элементам;
9. После осуществляется установка ветровой и торцевой планки для карнизов. Ветровая устанавливается на выступающие стропильные ноги с фасада кровли, закрывая отверстия под обустроенной крышей от ветра и дождя. Аналогично используется торцевая планка, но только на торцевой поверхности крыши. Здесь могут использоваться как металлический профиль, так и сайдинг;
10. После осуществляется монтаж капельника, водостоков и прочих доборных элементов. На этом строительство крыши можно считать завершенным.



Это руководство может изменяться в зависимости от типа металлочерепицы, вида кровли и индивидуальных потребностей.

Обзор цен

Рассмотрим стоимость монтажа металлочерепицы Каскад в разных городах. Минимальные расценки начинаются от 25 долларов за квадратный метр, при этом многое зависит от площади кровли.

Город	Стоимость установки Mera System, у. е./м 2
Москва	27
Воронеж	25
Екатеринбург	25
Казань	25
Минск	27
Омск	25
Санкт-Петербург (СПб)	27
Самара	25

Цена на услуги варьируется по городам и конкретным компаниям. Поэтому при выборе монтажного предприятия рекомендуем сравнить несколько фирм в своем городе.

Даже самая дешевая металлочерепица может выглядеть куда лучше элитных кровельных материалов. 90% успеха скрывается именно в качестве укладки данного материала, правильном выборе «фурнитуры» и смелых дизайнерских решениях. Сейчас мы рассмотрим, как сделать крышу своей мечты и уложить черепицу так, чтобы «начальника не ругался». Вашему вниманию представляется подробная инструкция и разбор сложных моментов.

Виды металлочерепицы и покрытий

При появлении явной коррозии материала многие грешат на плохое качество металлочерепицы, но практически все производители делают ее одинаковой толщины, марки стали также не отличается. Все дело именно в покрытии, которое может быть одноразовым или служить годами. Прежде чем ругать поставщика, продавшего «некачественный» товар, попробуем разобраться, чем покрыть крышу и какие полимеры используют для защиты металла.

1. (PE) полиэстер . Материал можно считать универсальным, он подходит для большинства климатических поясов, выдерживает очень высокие температуры летом, не боится диких морозов зимой. Стойкость к коррозии очень большая. Смесь на основе полиэфира занимает средний ценовой диапазон. Толщина напыления составляет 25 микрон.
2. Матовый полиэстер . Толщина – 35 микрон, за счет чего кровля из металлочерепицы смотрится намного дороже, красивее. Матовая поверхность имитирует натуральные материалы. Привлекательная текстура не подвергается коррозионному воздействию (умеренная стойкость) и выдерживает +120С. До -10С допускается изгибание материала.
полиуретановым покрытием . Если средства позволяют приобрести такой строительный материал, тогда лучше отдать предпочтение именно ему. Слой в 50 микрон защищает от коррозии почти на 100%, подавляет 25 дБ звука, амортизирует град и капли дождя. Под такой металлочерепицей будет очень уютно и тихо. Выдерживает от +150 градусов до -90С. Ультрафиолет никак не влияет на полимер, поэтому выгодно будет покрыть крышу металлочерепицей с полиуретановым покрытием, если вам надо сделать 1 раз и надолго.
3. Пастизол. Достаточно «старое» поколение материалов, которые разрабатывались еще 30 лет назад для покрытия металла, эксплуатируемого в сильной коррозийной среде. Полимер обладает отличным внешнем видом, эксплуатируется минимум 20 лет и может создать сильную конкуренцию всем современным аналогам. Стоит недорого, эксплуатируется удобно, не выгорает со временем.
4. Гранит . Да, на крыше тоже могут быть камни и это покрытием считается отличным. По сути, полиуретан и мелкая гранитная крошка смешиваются 50/50, что дает много преимуществ: огромная стойкость к механическим повреждениям, защита от ультрафиолета, перепадов температур. Возможно, это лучшая металлочерепица, но есть единственный недостаток – высокая стоимость.
5. Алюминиево-цинковое покрытие . Состав этой поверхности так же стар, как Йоркширские мосты. 44% цинка, 54% алюминия и 2% кремния. Кровля из черепицы обладает покрытием всего в 20 микрон, средний срок эксплуатации – 25 лет. Стоимость – ниже средней.

Прежде чем купить строительные материалы и выполнить монтаж кровли из металлочерепицы стоит поинтересоваться типом полимерного покрытия нержавеющей стали, ведь вы можете переплачивать деньги за ненужные свойства. Если у вас второй этаж жилой или вы хотите сделать комфортную для проживая мансарду, тогда обратите внимание на толщину и мягкость покрытия.

ВАЖНО: полиуретан, который входит в состав многих суспензий, глушит звук и амортизирует удары, в жилом помещении будет намного тише. Но если второй этаж нежилой, лучше будет сэкономить деньги и установить обычную металлочерепицу, цена которой на 30-40% меньше.

Преимущества и недостатки крыши из металлочерепицы

Не все то крыша, что находится сверху на здании. У каждого покрытия есть свои минусы и плюсы, но перед тем, как перекрыть крышу, надо получше узнать своего «врага». Начнем с весомых плюсов металлочерепицы:

• Экономичность . И сразу перед тем, как вы начнете бросать помидоры в меня, скажу, что укладка металлочерепицы обойдется намного дешевле, чем большинство других кровель. Вы экономите на обрешетке, строительных материалах, работниках, на приобретении самого кровельного материала. А если еще учесть, что полезный срок эксплуатации крыши составляет около 50 лет, то экономия очевидна.
• Малый вес металлочерепицы на 1 м 2 . Она намного легче большинства стройматериалов. В зависимости от типа покрытия, 1 м 2 металлочерепицы весит от 3,6 кг до 5,2 кг. Полиуретановые полимеры облегчают конструкцию, а цинковое покрытие добавляет почти 1 кг на квадратном метре. Узнать точно сколько весит металлочерепица можно только у поставщика, поскольку толщина металла также разная (0,3-1,2 мм)
• Стойкость к коррозии . Дождаться, пока крыша покроется ржавчиной очень тяжело, поскольку это происходит не менее чем через 25 лет после начала эксплуатации. Она не боится ультрафиолета, влаги, перепадов температур, в отличие от рубероида, например, который непредсказуем и коварен.
• Пожаробезопасность . Металл не горит и не выделяет летучих веществ при нагревании и этим все сказано. Если вы ищите жароустойчивый материал, черепица идеально подойдет для этого и соответствует всем СНиП, чем не могут похвалиться ЭКО кровли из камыша, соломы и других чудо-материалов «средневековья».
• Солидный вид . Многие считают металлические крыши эстетичными и опрятными, но на вкус и цвет… Объективное преимущество – возможность создавать сложные геометрические конструкции и выполнять разнообразный монтаж металлочерепицы своими руками, который ограничивается только вашей фантазией.

Недостатки кровли из металлочерепицы также имеются, без них никак. Конечно, для многих они могут показаться вообще не существенными, но все же они есть и могут испортить вам настроение после приобретения и установки металлочерепицы на свой дом. Рассмотрим подробнее эти ложки дегтя в большом казане меда:

• Очень шумно во время града или дождя. Конечно, можно переместиться на первый этаж или всунуть беруши в уши во время плохой погоды, но не всем такая методика подойдет. Каким бы не было покрытием металлочерепицы, производитель, толщина металла – ничего не поможет. Шум будет достаточно сильным.
• Много отходов при монтаже сложных крыш из металлочерепицы. Несмотря на низкую стоимость материала, его жалко выбрасывать при необходимости создать сложные геометрические формы.
• Скользкая. Работать и перемещаться по крыше сложно и достаточно опасно, лучше лишний раз не испытывать свою удачу.

Многих строителей привлекает простое устройство кровли из металлочерепицы, ведь возводить такие конструкции достаточно легко, быстро и интересно. Это практично, популярно и рентабельно, независимо от типа возводимого сооружения. Далее мы рассмотрим процесс изготовления крыши из металлочерепицы своими руками и ключевые моменты, которые помогут сделать все правильно с первого раза и не тратить лишние деньги.

Установка крыши из металлочерепицы и расчет материалов

Любите рисовать? Нет? А придется. Выполнить эту работу можно с помощью ручки и одного листа бумаги, уйдет примерно 30 минут для того чтобы рассчитать крепление металлочерепицы и все расходные материалы. Стоит учитывать, что рабочая площадь листов будет на 8-12% меньше, чем полная, поэтому сразу необходимо добавить к расчетам это количество материала.

Сначала надо измерить длину ската кровли, от самого низа и до конька, учитывать еще надо навес (10-15 сантиметров). Здесь все просто, записываем количество необходимых целых листов металлочерепицы и отнимаем небольшие перекрытия (10 сантиметров достаточно). Количество рядов также легко высчитать. Длину крыши делим на ширину рабочей площади листа, то есть, отнимаем от нее 15 сантиметров перекрытия . Если у вас крыша не слишком большая и можно обойтись 1 листом металлочерепицы на скате, тогда перекрытие не учитывается, конечно же.

Рассчитать точное количество листов металлочерепицы теперь не составит труда. Размер строительного материала может быть разным, от 60 см до 10-12 метров, поэтому лучше подбирать максимально подходящую длину, чтобы избежать больших остатков. Не забывайте еще добавить в общую стоимость и список всю «фурнитуру», к которой относится конек, водосборник по всему периметру, ендовы и держатели снега.

Помимо этого, вам потребуются: деревянные бруски 50х50 мм, доски 50х100 мм, доска 50х100 мм на периметр карниза, короткие и длинные саморезы, пароизоляционная пленка, гидроизоляция и выбранный вами утеплитель (рассмотрим на примере минеральной ваты).

Установка гидроизоляции и пароизоляции под металлочерепицей

Перед укладкой черепицы необходимо все тщательно изолировать от конденсата и влаги. Это необходимо для предотвращения коррозии утеплительного материала, поддержания высокой температуры на чердаке без появления влаги. Впрочем, сойдемся на том, что так просто надо и все. Рассмотрим пошаговую инструкцию изоляции.

ШАГ 1: установка гидроизоляции. Залезаем на наружную часть крыши и по стропилам спускаем с конька до карниза рулоны защитного материала. Перекрытие надо оставлять не менее 150 мм, лучше не использовать скобы, а применить специальную клейкую ленту (при неимении денег на такую можно взять обычный двухсторонний скотч – сойдет и так). Провисание у карниза – 2-3 сантиметра.

ШАГ 2: вставляем утеплитель. Небольшая инструкция как впихнуть невпихуемое: вырезаем прямоугольные куски минеральной ваты (эковаты или другого чудо-материала, который вы придумаете установить) на 5 сантиметров шире расстояния между стропилами. Немного сжимаем прямоугольник, легким движение руки (ноги, головы или других частей тела) толкаем его на посадочное место. За счет своей упругости он зажимается между стропилами и висит там. Аналогично закрепляем утеплитель для кровли между всеми стропилами.

ШАГ 3: крепим изолятор пара. Какое бы кровельное покрытием не устанавливалось, в том числе и металлочерепица, инструкция по установке изоляции пара вам обязательно потребуется. Заходим с внутренней стороны крыши и вооружаемся степлером. Можно купить специальный строительный метатель скоб или конфисковать у ребенка учебный степлер для бумаги – его будет достаточно. Через каждые 20 сантиметров прибить скобой к стропилу. Этот слой обязателен и без него утеплитель наберет влагу , утратив свой изоляционные свойства.

У вас должен получиться своеобразный пирог, где будет 2 коржа (пароизолятор и гидроизоляция) и начинка в виде утеплителя внутри. Лучше всего будет проводить эти работы при отсутствии ветра, поскольку он может слегка нарушить ваши планы и придется по несколько раз переделывать работу. Пленка не слишком прочная и сильный порыв ветра может просто оторвать ее от стропила.

Учтите, что большинство гидроизоляций и пароизоляторов изготовляются направленными, то есть, их нельзя укладывать любой стороной. Они должны пропускать воздух наружу и не пропускать влагу внутрь. При неправильной установке вся вода будет скапливаться на утеплителе и все ваши старания будут так же полезны, как ноутбук для индейцев.

Обрешетка и контробрешетка под металлочерепицу

Для кровельного материала необходим «фундамент», на который он будет устанавливаться – деревянная обрешетка. Она состоит из деревянных брусков 50х50 мм, которые вертикально прибиваются к стропилам (образуя воздушную подушку между металлочерепицей и гидроизоляцией) и досок 30х100 мм, которые набиваются через каждые 60 сантиметров поперек стропил. Первая от карниза доска будет немного толще – 50х100 мм, поскольку нагрузка на нее значительно больше. Конек обивается 2 досками с двух сторон без промежутка.

Инструкция по монтажу металлочерепицы подразумевает установку карнизной планки, которая защищает от сильных порывов ветра и предотвращает попадание влаги на обрешетку. Прибивать ее лучше оцинкованными гвоздями в шахматном (1 ход – 30 см), поскольку эта часть подвергается сильной коррозии. Доску пропитать в защитной суспензии. Сделать эти работы необходимо уже после установки водостока, чтобы завести край доски в него и не мешать опорам желоба.

Вокруг «проблемных зон», таких как углы, ендовы, стыки, дымоходы, обрешетка прибивается сплошной доской, а к стыковым углам ската ее привинчивают шурупами в нижнюю доску ендовы. Напуск там получается не менее 100 мм (лучше делать до 150 мм, чтобы доска не откололась при нагрузке). На самом деле, это просто – все интуитивно. При строительстве крыши получаются «пазы», в которые доски будут идеально подходить, главное – работать с уровнем при установке стропил, чтобы они были идеально ровными или выровнять качественно обрешетку.

Монтаж обрешетки под металлочерепицу – самый сложный и ответственный этап работ, а вот привинчивание кровельного материала очень простая работа. Сделать ее сможет даже не очень опытный гастарбайтер после изучения пособия.

Еще один полезный совет: перед креплением кровельного материала надо уложить на доску нижней ендовы утеплительный материал, желательно самоклеящийся (на основе полиуретана, например). Он снизит «гуляние ветра» под кровлей и увеличит общее поглощение звука, который будет исходить при дожде или граде.

Монтаж металлочерепицы своими руками – пошаговая инструкция

Теперь перейдем к процессу приятному и творческому – прикручиванию металлочерепицы к обрешетке. Делать это можно с любой стороны крыши, как будет вам удобно. Рассмотрим простой пошаговый монтаж металлочерепицы, который применяется на большинстве строительных объектов.

ШАГ 1: удаляем защитную пленку с металлочерепицы, берем первый лист и выравниваем его точно по краю карниза, делая напуск 5-6 сантиметров. Закрепляем шурупом (закручиваем прямо в металл) на уровне толстой доски, которая идет у нас по периметру. Проверяем ровность листа с помощью рулетки, которой измеряем расстояние от края металлочерепицы до карнизной планки.

ШАГ 2: второй лист укладываем выше, делаем напуск не менее 4-5 сантиметров и прикручиваем его по верхней точке волны на уровне обрешетки. 2 самореза с разных сторон листа будет достаточно. Когда уже несколько листов «прихвачены», надо проверить ровность их укладки и привинтить все к обрешетке.

ШАГ 3: укладываем остальные «блоки» из 2-3 или более листов (зависит от длины самой металлочерепицы), оставляем 50-60 мм напуск и привинчиваем все в стык к обрешетке. Не забывайте ровнять первый лист – он самый важный и обуславливает ровность всей конструкции. Замеры последующих листов и обрезку болгаркой лучше делать на земле – так удобнее. Последний и первый ряд выравнивается еще по фронтону.

ШАГ 4: устанавливаем торцевые планки, которые уберегают от дождя и ветра, они должны быть прикручены длинными саморезами к стропилам дома и обрешетке, которая проходит по краю. Торцевая планка не всегда деревянная. Осуществляя монтаж кровли из металлочерепицы своими руками, вы можете не экономить на мелочах и использовать ПВХ планки или другие пластикаты, которые не поддаются коррозии, лучше защищают древесину от влаги.

Установка плоского конька . Стык листов металлочерепицы вверху не обязательно сильно ровнять, поскольку конек все скроет. Он прикручивается с каждой стороны к последней планке вторичной обрешетки. Рекомендуется установка полиуретановой прокладки между металлом и крышей, чтобы конструкция надежно зафиксировалась, не издавала лишних звуков и не повышала циркуляция воздуха.

Отделка дымохода. Здесь надо использовать Г-образные элементы. В кирпичном дымаре с помощью болгарки вырезается 2-3 сантиметровый пропил, в который заходит 1 край крепления, а другой край просто спускается на металлическую черепицу. Укладку и монтаж черепицы можно считать завершенной, осталось только привинтить всю фурнитуру и улавливатели снега. Ничего сложного в креплении нет, главное все качественно выравнивать и полагаться не только на свой зоркий глаз, но и на показания строительного уровня.

И по традиции предлагаем монтаж металлочерепицы на видео, поскольку сколько раз не читай, а посмотреть будет намного понятнее:
