Печь робинзон своими руками: чертежи для самостоятельного изготовления печи

Печь-ракета - это один из видов варочных печей, работающих на древесном топливе. Стационарные модели печей используются и для отопления.

Своё название она получила от гула, который раздаётся в начале протопки. При правильном режиме горение он затихает. Ракету напоминает и форма конструкции - вертикальный цилиндр . Печь также называется реактивной.

Сходный принцип использовался в Корее и Китае для обогрева домов зимой. Путешественники в прежние времена отмечали, что дров при этом тратится значительно меньше, чем в традиционной русской деревне.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные . Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г» . В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно . Наиболее популярны модели «Робинзон» и «Огниво» . Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании , так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой . Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся. И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента , не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства.

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров .

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона .

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

Вам также будет интересно:

«Огниво»

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

1. Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
2. Доступные материалы.
3. Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

• шамотный (огнеупорный) кирпич;
• огнеупорная смесь для кладки;
• бетонный раствор (для основания);
• минеральная вата;
• асбест;
• целая бочка или пустой газовый баллон для колпака (не обязательно);
• печные дверцы — топочной камеры и зольника;
• если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

• огнеупорная краска;
• глина;
• камни;
• и т. п.

Для металлической возьмите:

1. Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм ).
2. Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
3. Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
4. 3 гайки.
5. Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

• мастерок;
• уровень;
• сварочный аппарат;
• штыковая лопата;
• металлическая щётка;
• уровень;
• болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей . Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой - идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной.

В камере сгорания также оставляют отверстие для чистки от золы , которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи . Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков , соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45° . Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

• две со сторонами 300 мм и 150 мм ;
• две — 300 мм и 100 мм ;
• и одна 150 и 100 мм .

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка . Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки . Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить . Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Возможные сложности

При укладке кирпичей непросто точно рассчитать размер отверстий под топочную и зольную дверцы. Поэтому можно выложить ряд с дверцей без раствора , «насухо», и прикинуть, как лучше её расположить. А затем уже выложить кирпичи, скрепляя раствором.

Делая печь из труб, сложно рассчитать место их соединения. Поэтому сначала отпиливается круглый фрагмент и приставляется к прямоугольному в нужном месте. Вокруг проводится линия маркером, по которой и делается вырез. Если топливная часть собирается из отдельных пластин, удобнее будет вырезать отверстие до их сварки между собой.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс растопки походной печи-ракеты, рассказывается о характеристиках устройства.

Плюсы использования печи-ракеты

Реактивные печи довольно экономны и в использовании. Но для сверхэффективной работы важно, чтобы топливо было сухим, иначе вторичного сгорания газов не происходит.

​

Печь-ракета не подходит для установки в бане. Дело в том, что для нужного эффекта требуется, чтобы сначала нагрелись стены помещения. А при режиме, создаваемом данной печью, нагревается именно воздух.

В качестве отопительного прибора в доме для постоянного проживания такое устройство не всегда удобно.

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

Вариант изготовления печки-ракеты своими руками

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

• свободное перетекание древесных газов по каналам;
• пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в , имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться. Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

• на ракетную печь устанавливается водяной контур;
• газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике. Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

• добавлять топливо можно во время процесса;
• КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
• естественная тяга дымохода не является обязательным условием;
• доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.

Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Виды

Выделяют несколько видов печек-ракет:

1. Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
2. Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
3. Конструкции с варочной панелью, их называют отопительно-варочными.
4. Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
5. Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.

Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

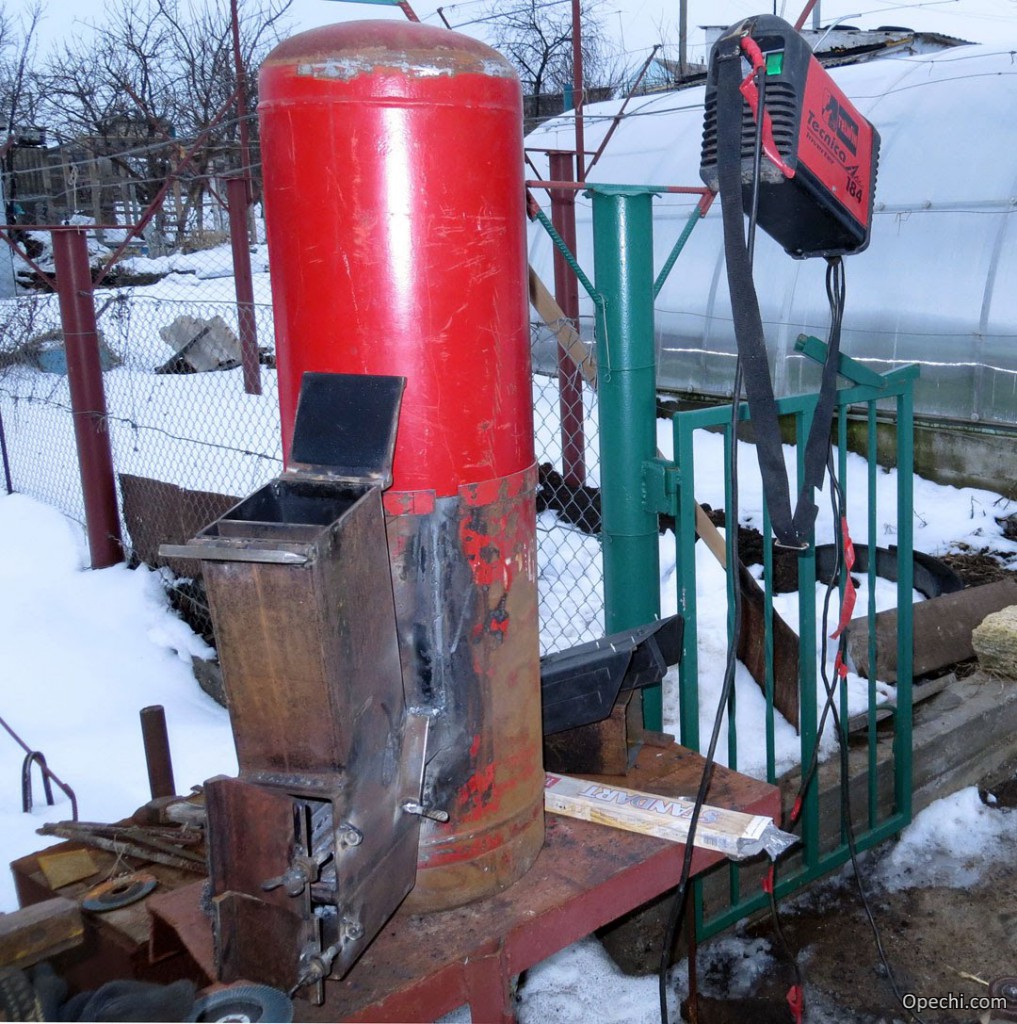

Из баллона

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть. Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

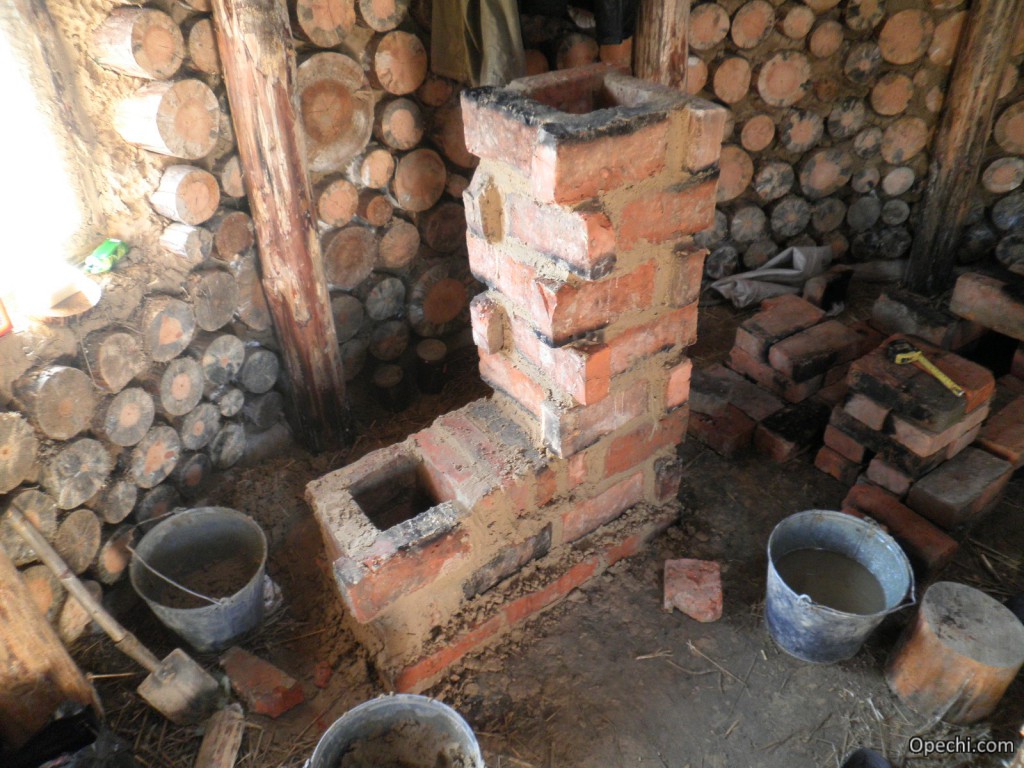

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием . В качестве колпака можно использовать бочку.

Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.

Подробное описание изготовления ракетной печи из стальных элементов.

Особенности конструкции и использования простой ракетной печи, которую можно брать с собой на рыбалку или отдых на природе.

Фирменная печь-ракета. Описание специалистом.

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные .

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

• Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
• Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
• Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

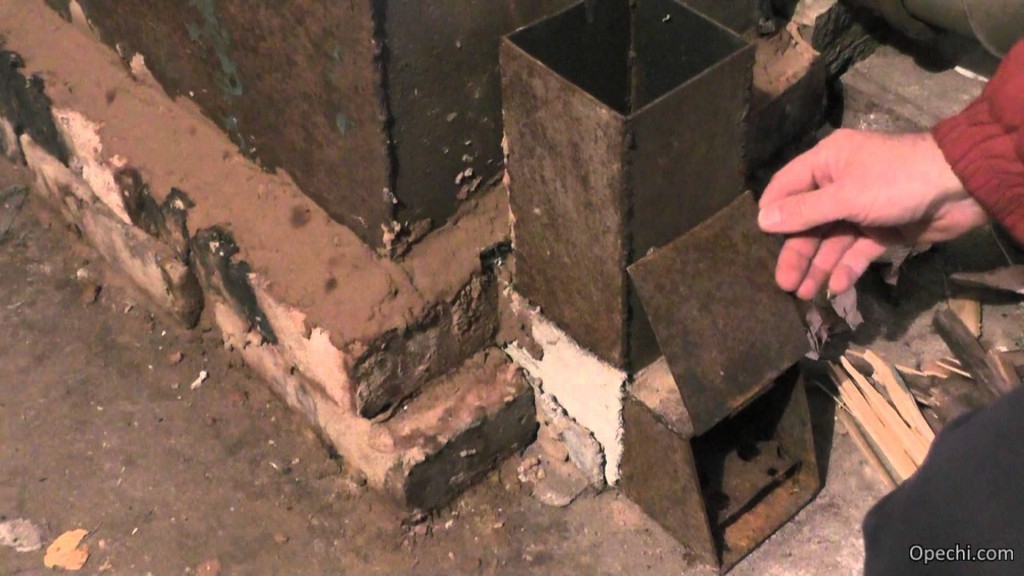

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

На сегодняшний день разработано и внедрено достаточно много разновидностей и моделей печей, работающих на дровах. В этом ряду вполне оправдывает все ожидания возведенная печь ракета своими руками чертежи которой будут представлены ниже. Подобное отопительное сооружение, безусловно, заслуживает пристального внимания, так как обладает некоторыми специфическими достоинствами, незаменимыми в определенных условиях.

Этот вариант др овяной печи прост и оригинален по конструкции и не требует для изготовления большого количества дорогостоящих комплектующих и материалов. Установить такую печку, сделав ее собственными силами, сможет, наверное, любой человек, пусть даже не имеющий опыта в возведении подобных конструкций, но умеющий читать предоставленные чертежи и работать с некоторыми инструментами .

Интересно заметить, что при необходимости, печку-ракету можно изготовить даже за 20÷30 минут, например, из железной банки. Однако, если приложить максимум усилий, то есть возможность получить для дома удобное стационарное сооружение с прогреваемой лежанкой, способной даже заменить обычный диван.. При этом печь-ракета не потребует сложных порядовок, как у колпаковой или русской печей, которые представляют собой массивные строения.

Принцип работы печи-ракеты

Печь-ракета изначально задумывалась, как один из функциональных предметов выживания в сложных условиях. Поэтому ее конструкция должна была соответствовать некоторым критериям:

• Эффективный обогрев помещения.
• Возможность приготовления пищи.
• Высокий КПД пр ибора при использовании для отопления разного древесного топлива любого качества.
• Возможность докладывать топливо, не останавливая процесса горения.
• Кроме того, печь должна была сохранять тепло, как минимум , в течение 6÷7 часов, чтобы дать возможность хозяевам провести ночлег в комфортных условиях.
• Максимальная безопасность конструкции, в плане исключения возможности просачивания в помещение угарного газа.
• Еще одно условие, которое требовалось соблюсти — это простота и доступность конструкции для изготовления ее любым непрофессионалом.

Поэтому за основу были взяты базовые принципы нескольких разновидностей отопительных приборов, работающих на древесном твердом топливе:

• Свободная циркуляция нагретого воздуха и газов по всем каналам. Печь работает без принудительного поддува , а тягу создает дымоход, который вытягивает продукты горения. Чем выше поднята труба, тем интенсивнее в ней тяга.
• Принцип дожигания выделенных при горении из топлива газов (пиролизных ), который используется в приборах длительного горения. Этот принцип работы чрезвычайно важен из-за высокого КПД пр ибора, который достигается за счет создания специальных условий дожигания пиролизных газов для наиболее полного расходования заложенного в топливе энергетического потенциала.

Термин «пиролиз» означает разложение твердого топлива на летучие вещества, под воздействием высоких температур и одновременном «кислородном голодании ». Присоздании пределенных условий — они способны сгорать, также выделяя большое количество тепловой энергии. При этом важно знать, что пиролиз недостаточно просушенной древесины проходит довольно длительное время в газовой фазе, то есть выделившийся пиролизный газ потребует немало тепла для создания смеси (древесного газа), способного сгорать полностью. Поэтому для печи-ракеты не рекомендовано использовать влажное топливо.

Разнообразие печей-ракет – от простого к сложному

Простейшая конструкция печи-ракеты

В простой конструкции печи-ракеты, отапливаемой пучками веток или лучин, продукты сгорания практически сразу же отправляются в дымоход, не успевая образовать в корпусе печи горючий древесный газ, поэтому комнату с помощью нее обогреть не удастся. Такие печи могут быть использованы только для приготовления пищи. Эта модель изготавливается в стационарных и мобильных вариантах, в ней действует только принцип свободной циркуляции нагретого воздуха, так как для полноценного процесса пиролиза в ней не создается требуемых условий.

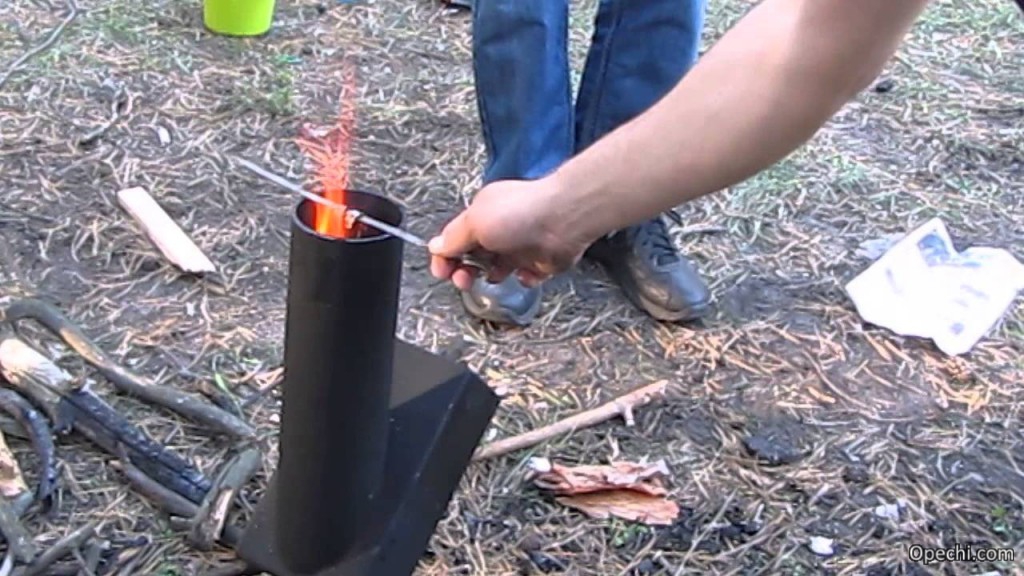

В подобных печах в качестве топливной камеры используется небольшой участок трубы. Он может иметь горизонтальное положение, как показано на схеме, или быть развернут кверху. В последнем случае, загрузка топлива происходит вертикально.

После поджигания заложенного в трубу топлива, выделенные из него нагретые газы устремляются вверх по вертикальному участку трубы наружу.

Сверху вертикальной трубы и устанавливают емкости для приготовления пищи или согрева воды. Для того чтобы газы свободно выходили наружу, и дно емкости не перекрывало тягу в трубе полностью, сверху печки устанавливается специальная металлическая подставка. Она создает зазор нужного размера, который способствует поддержанию тяги.

Сверху — весьма оригинальная подставка под емкость с нагреваемой водой

Кстати, этот самый простой тип устройства печи был изобретен первым, и из-за повернутого вверх отверстия топки и вырывающегося из него пламени печь, скорее всего, и получила название ракетной. Кроме этого, при неправильном режиме топки, конструкция издает свистящий «ракетный» гул, но если же печь настроена правильно, то она тихо шелестит.

Усовершенствованная печь-ракета

Так как, используя самую простую печь-ракету со свободным выходом газов, невозможно отопить помещение, конструкцию несколько позднее дополнили теплообменником и дымоотводными каналами.

После проведенных усовершенствований и весь принцип работы печи-ракеты несколько изменился.

• Для сохранения в вертикальной трубе высокой температуры нагретого воздуха, ее стали утеплять огнестойким материалом, а затем закрывать сверху еще одним металлическим корпусом, изготовленным из трубы большего диаметра или металлической бочки с закрытым верхом.
• На отверстие топки стали устанавливать дверцу, а в нижней части печи появился отдельный канал для вторичного воздуха. Через него и стал осуществляться поддув (необходимый для дожига пиролизных газов), который ранее происходил через открытую топку.
• Кроме этого, дымоотводную трубу перенесли в нижнюю часть корпуса, что заставило нагретый воздух циркулировать по всему корпусу, огибая все внутренние каналы, а не уходить напрямую в атмосферу.

• Продукты горения, имеющие высокую температуру, стали сначала подниматься к потолку внешнего корпуса, скапливаться там и нагревать его, что позволило использовать наружную горизонтальную поверхность в качестве варочной плиты. Затем, поток газов остывает и опускается вниз, поворачивает в колено и уже только оттуда уходит в дымоходную трубу.
• Благодаря поступлению вторичного воздуха, в конце нижнего горизонтального канала происходит дожигание газов, что значительно повышает КПД печи. Свободная циркуляция газов создает саморегулирующуюся систему, которая ограничивает поступление в топочную камеру воздуха, так как он подается только по мере остывания горячих газов под «потолком» корпуса.

Весьма популярная схема — из металлического профиля и старого газового баллона

Модель печи, представленная на рисунке, работает по типу «буржуйки» и имеет выведенный на улицу дымоход. Однако, она непригодна для использования в жилых помещениях, так как в ней, при перепадах внешнего давления, может возникнуть обратная тяга, которая будет способствовать поступлению в помещение угарного газа. Поэтому подобная печь должна быть всегда под присмотром, и ее чаще всего используют для отопления хозяйственных помещений или гаража.

Печь-ракета с теплой лежанкой

По принципу дожига пиролизных газов устроена и печь-ракета с лежанкой, но в этом варианте теплообменник представляет собой конструкцию из объединенных длинных каналов, идущих от печи и уложенных или сформированных из негорючих пластичных материалов под поверхностью лежанки.

Необходимо заметить, что такая система отопления – отнюдь не нова, и, собственно, подобная печь-ракета имеет достаточно богатую историю. Она была изобретена давно, предположительно - в Маньчжурии, получила название «кан », и до сих пор является традиционной для крестьянских домов в Китае и Корее.

Подобные печи под названием «кан» с давних пор применяются для обогрева домов в Восточной Азии

Система представляет собой широкую лежанку, сделанную из камня, кирпича и глины, внутри которой по устроенным каналам, по сути являющимися удлиненным дымоходом, проходит нагретый в печи воздух. Проходя через это лабиринт и постепенно отдавая тепло, газовый поток, остывая, выходит в дымоход высотой в 3000 ÷3500 мм, расположенный на улице, рядом с домом.

Сама печь находится у одного из концов лежанки и, как правило, оснащена варочной поверхностью, что позволяет использовать ее для приготовления пищи.

Сверху каменно-глиняная конструкция «кан » накрывается соломенными или бамбуковыми циновками, или там устраивается деревянный настил. В ночное время лежанки использовались в качестве кроватей, а днем — в виде сиденья, на которое традиционно для азиатских народов устанавливался специальный низкий столик в 300 мм высотой – за ним и проводился прием пищи.

Эта система отопления достаточно экономична в плане расходования топлива, так как для ее нагрева достаточно использовать средней толщины ветки. Такая печь-ракета способна долгое время удерживать тепло, создавая комфортные условия для сна на протяжении всей ночи.

А корейские печи «ондоль», наверное, стали прообразами современных «теплых полов»

В корейских домах используется похожая на «кан » система отопления, которая имеет название «ондоль ». Этот вариант обогрева, в отличие от китайского, обустраивается не внутри лежанки, а под всем полом дома. В принципе можно утверждать, что такой способ передачи и распределения тепла в жилые помещения, похоже, лег в основу конструкции современной системы «теплый пол».

Конструкцию печи с подсоединенными к ней трубами можно хорошо рассмотреть на представленной схеме.

В наше время, при современном богатом разнообразии материалов,каналы в этой конструкции печи могут быть изготовлены из металлических труб, уложенных в виде змеевика и хорошо теплоизолированных негорючими материалами. Поэтому последний участок дымоотводной системы может выходить из конструкции лежанки рядом с самой печью или же в конце лежанки, и уходить затем через стену в дымоотводную трубу, установленную на улице.

На представленной схеме можно увидеть результаты конструкторской работы, которые позволили добиться относительной простоты схемы, обладающей высоким КПД, а также соответствующей всем предъявляемым к речи-ракете требованиям.

Топливо загружается в топочное отверстие вертикально. Затем оно поджигается, и, прогорая, постепенно оседает вниз. Воздух, поддерживающий горение, поступает в донную часть топочной камеры через отверстие, играющего роль поддувала. Оно должно обеспечивать достаточный приток воздуха для дожигания выделенных продуктов термического разложения древесины. Но, вместе с тем , воздуха не должно быть слишком много, так как он может остудить первично выделенные газы, и в этом случае процесс дожига пиролизных газов не сможет состояться, а продукты горения осядут на стенки корпуса.

В этот варианте печь с вертикальной загрузкой имеет на топочной камере глухую крышку, которая исключит риск попадания газов в помещение при создании обратной тяги.

В полностью изолированном объеме выделенного газа образуется тепловая энергия, растет температура и давление, увеличивается тяга. По мере сгорания топлива горящие газы уходят через каналы корпуса печи в теплообменник, по дороге обогревая внутренние поверхности. Так как каналы имеют сложную конфигурацию, газы на более долгое время задерживаются внутри печи, отдавая тепло корпусу и поверхностям каналов, которые, в свою очередь нагревают поверхность лежанки и, соответственно, саму комнату.

Со временем любая печь и ее каналы требуют очистки от сажных отложений. В этой конструкции проблемным участком являются трубы теплообменника, расположенные внутри лежанки. Для того, чтобы без проблем провести эти профилактические мероприятия, на уровне поворота теплообменника из корпуса печи в трубы под лежанкой устанавливается герметично закрывающаяся прочистная дверца (на схеме обозначена «Secondary Airtight Ash Pit»). Именно в этом месте концентрируются и оседают все не догоревшие продукты термического разложения древесины. Дверцу периодически открывают и очищают проходы от сажи - этот процесс гарантирует длительную эксплуатацию дымохода. Чтобы дверца закрывалась герметично, на ее внутренние края нужно закрепить асбестовые прокладки.

Как правильно топить печь-ракету?

Чтобы получить максимальный эффект обогрева, перед закладкой основной массы топлива рекомендовано печь разогреть. Этот процесс пр оводят с помощью бумаги, сухой стружки или опилок, которые поджигают в топке. Когда система прогреется, она изменит издаваемый звук — он может затихнуть или изменить свою тональность. В разогретый агрегат закладывается основное топливо, которое загорится от уже созданного разогревом жара.

Для печи-ракеты подойдут любые дрова и даже тонкие ветки, но главное — чтобы они были сухими.

Пока топливо хорошо не разгорится, дверцу топочной камеры или поддувала нужно держать открытой. Но только когда огонь станет интенсивным, а печь загудит, дверцу прикрывают. Затем, в процессе топки, доступ воздуха из поддувала постепенно перекрывается – здесь нужно ориентироваться на тональность звука печи. Если же воздушная заслонка случайно закрылась, и интенсивность пламени снизилась, ее нужно снова приоткрыть и печь разгорится с новой силой.

Достоинства и недостатки печи-ракеты

Прежде чем перейти к описанию процесса изготовления печи-ракеты, желательно подытожить информацию о ее достоинствах и недостатках.

Печи ракеты пользуются достаточно большой популярностью благодаря своим положительным качествам , к которым относятся:

• Простота конструкции и незначительное количество материалов.
• Изготовить любую из конструкций печи, при желании , сможет даже начинающий мастер.
• Возведение печи-ракеты не требует приобретения дорогостоящих строительных материалов.
• Нетребовательность к принудительной тяге дымохода, саморегуляция работы печи.
• Высокий КПД печи-ракеты с системой дожига пиролизных газов.
• Возможность добавления топлива во время топки печи.

Несмотря на большое количество достоинств данной конструкции, ее работа имеет и ряд недостатков :

• При использовании простейшей конструкции ракетной печи можно применять исключительно сухие ветки и лучины, так как излишняя влага может дать обратную тягу. В более сложной системе прибора применять влажную древесину тоже не рекомендовано, потому что она не даст нужной температуры для возникновения пиролиза.
• Печь-ракету во время топки нельзя оставлять без надзора, так как это весьма небезопасно.
• Этот вид прибора непригоден для отопления бани, так как он отдает недостаточно тепла в инфракрасном диапазоне, который особо важен для парилки. Печь-ракета с лежанкой может подойти только для комнаты отдыха банного здания.

Видео: особое мнение о печах-ракетах

Изготовление печи-ракеты с лежанкой

Печи-ракеты могут иметь различный размер, и для их изготовления применяются самые разные материалы – это металлические трубы, бочки и газовые баллоны, кирпичи и глина. Вполне допустим и комбинированный вариант, состоящий из труб, камней, глины и песка. Именно он и заслуживает особого внимания.

Из газового баллона можно изготовить несложную по конструкции печи, в том числе и использовать ее для варианта с лежанкой.

Как сделать саму по себе простую печь – более-менее понятно из выше представленных чертежей и описания ее работы, поэтому стоит рассмотреть изготовление отопительного агрегата, именно оснащенного лежанкой.

Видео: самодельная печь-ракета из газового баллона

Возможно, вас заинтересует информация о том, как сделать с пошаговой инструкцией

Чтобы было до конца понятно, что и где расположено в конструкции печи-ракеты, для описания работ будет использована данная схема.

Итак, рассматриваемая печь-ракета состоит из следующих элементов:

• 1а – поддувало, имеющее регулятор подачи воздуха, с помощью которого печь настраивают на нужный режим;
• 1б – топливная камера (бункер), имеющая глухую крышку;
• 1в – канал для подачи вторичного воздуха, обеспечивающего полное сгорание выделенных древесиной пиролизных газов;
• 1г – жаровая труба длиной 150÷200 мм;
• 1д – первичный дымоход (райзер ), диаметром 70÷100 мм.

Жаровую трубу нельзя делать слишком длинной или короткой. Если этот элемент будет слишком длинным, то вторичный воздух будет в нем быстро остывать и процесс дожига пиролизных газов не дойдет до конца.

Вся конструкция жаровой трубы и райзера должна быть максимально качественно теплоизолирована. Задача этого узла заключается в обеспечении полного сгорания пиролизных газов и подаче горячих масс из райзера в другие каналы, которые уже будут передавать тепло в помещение и на лежанку.

Здесь нужно отметить, чтобы получить оптимальный КПД от печи, диаметр р айзера нужно делать размером в 70 мм, а если поставлена цель добиться максимальной мощности печи, то следует делать его диаметром в 100 мм. В этом случае длина жаровой трубы должна составлять 150÷200 мм. Далее, при описании монтажа печи, размеры будут даваться для обоих случаев.

Сразу пропустить из райзера в накопитель тепла нагретый воздух нельзя, так как его температура достигает 900÷1000 градусов. Качественные жаростойкие теплоаккумулирующие материалы имеют достаточно высокую цену, поэтому , чаще всего, для этих целей используется саман (глина, смешанная с рубленой соломой). Этот материал имеет высокий потенциал теплоемкости , но не жаростоек, поэтому конструкция вторичной печи (корпус баллона) начинается с преобразователя температуры воздуха, который должен быть нагрет всего до 300 градусов. Часть, выработанного тепла сразу отдается в помещение и восполняет текущие теплопотери.

Описанные функции выполняет корпус печи, изготовленный из стандартного газового баллона в 50 л.

• 2а – крышка корпуса печи. Под нее из райзера попадает нагретый воздух;
• 2б – варочная поверхность, которая нагревается изнутри выходящими из райзера нагретыми газами;
• 2в – металлическая изоляции райзера (обечайка);
• 2г – теплообменные каналы. В них попадает нагретый газ, расходясь под потолком корпуса;
• 2д – нижняя металлическая часть корпуса;
• 2е – выход из корпуса в очистную камеру.

Основной задачей при обустройстве этих частей печи является обеспечение полной герметичности дымоотводной магистрали.

В корпусе(барабане), на высоте, на ⅓ от его «потолка», газы остывают и уже имеют нормальную температуру для поступления их в накопитель. Примерно от этой высоты и до пола помещения печь теплоизолируется несколькими слоями разных составов — этот процесс называется футеровкой.

• 3а – вторая очистная камера, через которую осуществляется очистка от нагара теплообменника («борова»), расположенного под лежанкой;
• 3б – герметичная дверца второй очистной камеры;
• 4 – «боров», длинный горизонтальный участок дымохода, расположенный под лежанкой.

Пройдя через трубы «борова» и почти полностью отдав тепло в саманную лежанку, газы уходят через основной дымоходный канал в атмосферу.

Разобравшись с устройством печи-ракеты детально, можно переходить к ее постройке.

Постройка печи-ракеты с лежанкой — пошагово

В первую очередь , нужно подготовить футеровочные составы. Их компоненты обойдутся совсем недорого, так как их зачастую можно найти и совсем бесплатно, буквально у себя под ногами:

• 5а – саман. Как уже говорилось выше – это глина, перемешанная с рубленой соломой и затворенная с водой до густоты кладочного раствора. Глина для изготовления самана подойдет любая, так как она не будет подвергаться влиянию внешних атмосферных воздействий;
• 5б – печная глина, смешанная со щебнем. Это будет основной теплоизолятор. Раствор должен иметь консистенцию смеси для кладки кирпича;
• 5в – жаростойкая футеровка, изготовленная из печной глины и шамотного песка в пропорциях 1:1 и имеющая консистенцию пластилина;
• 5г – обычный просеянный песок;
• 5д – средне-жирная глина для печной кладки.

Пошаговая работа над конструкцией производится в такой последовательности:

Постель для лежанки

Подготовив в се необходимые составы, изготавливается постель – деревянный прочный щит нужной конфигурации. Его каркас делается из бруса сечением 100×100 мм. Каркас — с ячейками размером 600×900 мм под печью и 600×1200 мм под лежанкой. Если планируется криволинейная форма лежанки, то она доводится до нужной конфигурации с помощью досок и обрезков бруса.

Постель — каркасное основание для дальнейшего возведения конструкции печи

Каркас обшивается шпунтованной доской толщиной в 40 мм – она закрепляется поперек длинных сторон каркаса. Позднее, после окончания монтажа печи, боковая фасадная часть постели будет обшиваться гипсокартоном. Все детали деревянной конструкции постели обязательно пропитываются биоцидом, а затем дважды прокрашиваются эмульсией на водной основе.

Далее, на пол, в том месте комнаты, где будет устанавливаться печь, настилается минеральный картон (картон из базальтовых волокон) толщиной в 4 мм, размером и формой полностью соответствующий параметрам постели. Непосредственно под печью поверх картона закрепляется лист кр овельного железа, который будет выходить из-под печи перед топкой на 200÷300 мм.

Затем, постель переносится и прочно устанавливается на выбранное и застланное место расположения печи, так, чтобы каркас с тоял устойчиво, без люфта. В конце будущей лежанки, на высоте 120÷140 мм выше уровня постели, устраивается в стене отверстие для дымохода.

Опалубка и заливка первого уровня саманной смеси

По всему контуру постели устанавливается прочная опалубка, имеющая высоту (А -40÷50 мм) и ровный верхний край.

В опалубку заливается саманная смесь (5а) и ее поверхность разравнивается с помощью правила. Маячками для выравнивания служат бортики опалубки.

Изготовление корпуса печи

• Пока саманная заливка будет сохнуть, а этот процесс займет 2— 3 недели, можно заняться изготовлением корпуса печи из баллона. Нужно отметить, что точно так же делают печь-ракету и из бочки.

Резка газового баллона и изготовление крышки с «юбкой»

• Первым шагом с пустого баллона срезается верх, для получения отверстия диаметром в 200÷220 мм. Далее, это отверстие закрывается подготовленным заранее стальным кругляком толщиной в 4 мм — эта поверхность будет играть роль варочной панели. После этого, ниже варочной панели на 50÷60 мм делается еще один срез для того, чтобы получилась крышка.
• По внешнему периметру получившейся крышки приваривается, так называемая «юбка» , изготовленная из тонкой листовой стали. Ширина юбки должна составлять 50÷60 мм, шов этой полоски выполняется сваркой. Если нет опыта в сварочных работах, то лучше доверить этот процесс пр офессионалу.
• После этого по всей окружности юбки, отступив от нижнего края 20÷25 мм, равномерно высверливают отверстия, в которые будут вкручиваться болты.
• Далее, срезается нижняя пустая часть баллона на высоте, примерно , в 70 мм от низа. Затем, в дне баллона вырезается отверстие для входа райзера внутрь корпуса.
• После этого, на внутренний край крышки необходимо с помощью клея «Момент» закрепить хорошо сплетенный асбестовый шнур, а затем сразу же надеть ее на корпус баллона и сверху придавить грузом в 2,5÷3 кг. Шнур будет служить герметизирующей прокладкой. Далее, через отверстия в металлической «юбке» просверливаются сквозные отверстия в корпусе баллона, в которых нарезается резьба для болтов.
• После этого нужно провести замеры глубины корпуса, так как необходимо определить высоту райзера .
• Затем крышку с баллона снимают, чтобы уберечь прокладку от полной пропитки клеем, иначе асбест потеряет свою эластичность.

Изготовление топочной части печи

Следующим шагом из квадратной трубы (или швеллера) сечением 150×150 мм изготавливаются элементы: 1а — поддувало, 1б — топочная камера; 1г — жаровой канал.

Райзер (1д) делают из круглой трубы диаметром в 70÷100 мм.

Угол врезки топочной камеры (бункера) в поддувальную и жаровую трубу может варьироваться в пределах 45÷60 градусов от горизонтали. Ее верхний край располагают вровень с выступающим вперед поддувальным элементом, как и показано на схеме.

В нижней части поддувальной и жаровой трубы нужно отделить канал вторичного воздуха (1в). Его отделяют металлической пластиной толщиной в 3÷4 мм. Ее задний край должен заканчиваться ровно на уровне передней стенки райзера , а передний выходить вперед поддувала на 25÷30 мм. Пластину точечно в четырех местах прихватывают сваркой внутри трубы.

Затем в конце жаровой трубы сверху вырезается отверстие, в которое вваривается райзер под прямым углом, а конец этого канала закрывается металлическим квадратом, также закрепляемым сваркой.

На поддувало обязательно устанавливается дверца — задвижка , которая поможет регулировать подачу воздуха. На топочную камеру крышка изготавливается из оцинкованного металла. Герметичного закрытия бункер не требует – главное, чтобы крышка плотно примыкала к входному отверстию.

После этого готовая конструкция обмазывается раствором 5в. Сплошную футеровку делают только внизу, а бока и верх поддувала оставляют свободными от футеровки. Чтобы смесь обмазки быстрее просохла, конструкцию надевают на шест поддувальной камерой. Нужно следить, чтобы смесь с поверхностей не сползла и не опала , так как футеровка играет большую роль в сохранении тепла. Если такое произошло, то обмазку нужно сделать снова, использовав более жирную глину.

Изоляция для печи-ракеты

После того, как высох саманный слой, устанавливается опалубка для обустройства жаростойкой теплоизоляции для печи. Она делается только под местом расположения печи. Высота опалубки будет составлять вместе с саманным слоем 100÷110 мм.

Установленную опалубку заполняют составом 5б и разравнивают по маякам, которыми послужат бортики опалубки. На главной схеме этот слой обозначен буквой Б.

Изготовление донной части барабана и обечайки

Обечайку изготавливают из круглой трубы диаметром 150÷200 мм или же сворачивают ее из стального листа.

Донный кругляк, который будет укладываться внутрь барабана, вырезается из листового металла толщиной в 1,5÷2 мм, а в середине его вырезается круглое отверстие. Диаметр окружности этого элемента должен быть на 4 мм м еньше внутреннего размера баллона, а диаметр серединного выреза под обечайку делается на 3 мм больше ее внешнего диаметра.

Установка топочной конструкции

После того как в опалубке высох термоизоляционный слой, на него монтируется топочная конструкция. Ее устанавливают, контролируя уровнем по вертикали и горизонтали, а затем фиксируют на теплоизоляционном слое с помощью шпеньков. Затем, вокруг печи устанавливается опалубка высотой 350÷370 мм от пола. Здесь нужно учесть, что прочистная камера (3а) и ее дверца (3 б) должны быть установлены рядом с застывшей смесью (5б), которой будет заполняться опалубка. Соединение же (2е ) прочистной камеры с теплообменным каналом (2г) будет проходить над футеровочным составом, заливаемым в опалубку. Смесь также выравнивается до идеала, вровень с опалубкой, с помощью правила.

Очистная камера

Пока будет сохнуть смесь в опалубке, можно заняться изготовлением прочистной камеры с дверцей и переходом в теплообменник. Его изготавливают из оцинкованной стали, толщиной в 1,5÷2 мм, а фасадную его часть – из металла в 4÷6 мм. В боковой части прочистной камеры вырезается отверстие диаметром в 150÷180 мм, для установки конца дымоходной трубы, которая будет проходить под лежаком.

Дверца прочистной камеры изготавливается размером в 160×160 мм, также из стали в 4÷6 мм. Перед ее установкой, по периметру внутренней поверхности устанавливается герметизирующая прокладка, изготовленная из минерального картона. Сама дверца прикручивается к коробу камеры крепежными болтами, для которых в высверленных отверстиях нарезается резьба.

На данной схеме представлены размеры всех элементов и место установки и соединения камеры с барабаном (баллоном). Далее, после примерки элементов, в нижней части барабана печи вырезается окно размером в 70 мм, в которое будет монтироваться сваркой соединяющий канал (2е ).

Гофрированные трубы под лежанкой могут быть расположена произвольно, в зависимости от конфигурации лежака, важно только придерживаться размеров, указанных на чертеже изготовления прочистной камеры, указанными под буквами А , Б и В. Как правильно присоединить трубу «борова» будет рассмотрено ниже.

Монтаж барабана

Когда раствор в опалубке просохнет, ее снимают. На райзер , сверху застывшей теплоизоляции, надевают барабан топочной системы, изготовленный из газового баллона. Барабан в данный момент монтируется без крышки — его установка показана на представленной схеме.

На донную часть установленного барабана выкладывается раствор 5б, и с помощью шпателя из него формируется наклонная в 6— 8 градусов, в сторону выходного окна прочистной камеры, поверхность. Затем, на райзер надевается и опускается на дно барабана, кругляк из металлического листа и придавливается к уложенному раствору. Из серединного отверстия вокруг райзера раствор выбирается, иначе невозможно будет установить трубу-обечайку. После этого в освобожденное пространство на райзер надевается сама труба и слегка вкручивается в раствор. Все зазоры, образовавшиеся по внешнему и внутреннему контуру, промазываются глиной (5д).

Футеровка топливной конструкции изнутри

После установки обечайки и пода , ожидать просыхания раствора теплоизоляции не нужно, можно сразу переходить к футеровке райзера . В обечайку, вокруг райзера , в 6÷7 слоев засыпается состав (5г). Каждый из слоев необходимо максимально уплотнить, при этом смачивая сухую смесь водой из пульверизатора. Сверху это пространство, заполненное песком, закрывается глиняным слоем (пробкой) толщиной в 50÷60 мм, при этом используется раствор 5д.

Монтаж прочистной камеры

После монтажа барабана, нужно установить прочистную камеру. Установить коробку несложно — для этого на переходной канал и отверстие в барабане, а также на боковую и нижнюю часть коробки наносится слой раствора 5д , который имеет толщину в 3÷4 мм. Коробка устанавливается на место, а окно переходного канала (2е ) вставляется в приготовленное отверстие барабана и хорошо прижимается и придавливается. Выступивший по бокам раствор сразу же размазывается. Вход прочистной камеры в барабан должен быть хорошо герметизирован, поэтому, если остались зазоры, то их обязательно нужно хорошо заделать.

Укладка теплоизоляционного слоя

Опалубка для уровня Г

Далее, по внешнему контуру постели устанавливается опалубка, так же, как при изготовлении уровня А. Высоту этого уровня Г нужно выводить, ориентируясь на отверстие под под ключение «борова». Над верхним краем отверстия уровень должен быть поднят примерно на 80÷100 мм.

Заполнение опалубки

Следующим шагом идет заполнение опалубки раствором самана (5а) до нижнего края отверстия, приготовленного под установку «борова» в очистной камере с одной стороны , а в конце лежанки— до нижнего края выходного отверстия для дымохода.

Выкладывается и разравнивается смесь вручную, при этом нужно следить, чтобы масса максимально плотно прилегала к предыдущему слою. Таким образом, от прочистной камеры к выходу дымохода образуется подъем для труб «борова», разница высот которого должна составлять 15÷30 мм. Такая конструкция необходима для того, чтобы лежанка прогревалась равномерно.

Возможно, вас заинтересует информация о том, как выбрать

Установка гофротрубы

Следующим шагом идет растягивание гофрированной трубы на всю длину лежанки. Один ее конец подключается к очистной камере, вставляясь в отверстие на глубину в 20÷25 мм и развальцовываясь внутри камеры плоской отверткой через очистную дверцу. Затем вход трубы в зольник обмазывается раствором 5д , а начало трубы 150÷200 мм, обмазывается саманом. Это хорошо зафиксирует т рубу в нужном положении и не даст ей выскользнуть из отверстия при проведении дальнейших работ.

После этого труба в опалубке укладывается в виде змеевика, но она всегда должна находиться на расстоянии порядка 100 мм от краев опалубки и стены. В процессе укладки труба вдавливается в уложенный под ней саманный слой. Уложив трубу по всей длине, второй ее конец фиксируют на глиняный раствор в выходное дымоходное отверстие.

После этого весь «боров» облепляется саманным раствором, который нужно хорошо утрамбовывать особенно между изгибов трубы, чтобы в нем не образовывалось пустот. После того, как саманной массой будет заполнено пространство вровень с верхом гофрированной трубы, в опалубку заливается более жидкий раствор самана, и в конце поверхность разглаживается правилом, которое ведется по стенкам опалубки, выполняющими роль маячков..

Возможно, вас заинтересует информация о том, что собой представляют на дровах

Установка крышек

После этого болтами закрепляются крышки очистной камеры и барабана. Затягивать их нужно плотно, чтобы они прижали установленные внутри прокладки.

Обмазка барабана печи

Далее, производится обмазка саманом барабана печи на ⅔, от низа корпуса. Верхнюю часть барабана оставляют свободной от саманного слоя. Теплоизоляция наносится толщиной не менее 100÷120 мм, ну а конфигурация обмазки выбирается самим мастером.

Отделка печи

В прошествии двух или двух с половиной недель, саманный слой должен просохнуть, и можно будет удалить установленную опалубку. Затем, при необходимости, скругляются прямые углы конструкции. Кроме этого, барабан покрывается жаростойкой, способной выдержать температуру до 450÷750 градусов эмалью. Саманная поверхность лежанки покрывается акриловым лаком в два слоя, каждый из которых должен хорошо просохнуть. Лак скрепит материал поверхности, не давая ему пылить, защитит саман от влаги и придаст эстетичность глазурованной глины.

При желании на поверхность лежанки можно уложить деревянный настил из тонких досок – его достаточно часто делают съемным . Боковые части лежанки иногда отделывают гипсокартоном или обкладывают камнем. Декоративная отделка проводится на вкус владельца дома.

Возможно, вас заинтересует информация о том, как возводится

Проведение испытания печи

Просохшую печь нужно обязательно испытать. Для этого следует провести прогрев конструкции, заложив легкое топливо, в виде бумаги в поддувало и пополняя его в процессе сгорания. Когда на поверхности лежанки почувствуется тепло, можно в топочную камеру закладывать основное топливо. Когда печь начнет гудеть, поддувало закрывается до изменения звука до «шепота ».

В заключение нужно сказать, что печь-ракета может быть также выложена из кирпича или камня — все зависит от финансовых возможностей и творческих способностей мастера. Главное, что может привлечь в этой конструкции — это возможность импровизировать и творить, используя разные материалы для постройки и отделки. Поэтому тем, кто мечтает установить в своем доме печь с обогреваемой лежанкой, стоит внимательнее присмотреться к этому варианту.

Цены на готовые варианты печей-ракет

печь ракета

Видео: пример постройки печи-ракеты с теплой лежанкой

Евгений Афанасьев главный редактор

Автор публикации 18.01.2016

Содержание

Переносные и стационарные ракетные печи (реактивные) зарекомендовали себя как практичные, энергоэффективные устройства. Свое название отопительно-варочные агрегаты получили из-за характерного рева, напоминающего звук реактивного двигателя – он раздается при попадании в топку избыточного количества воздуха. Функционируя в стандартном рабочем режиме, печка не нарушает акустический комфорт в помещении.

Самодельные ракетные печи

Особенности реактивной печи

Первая печь данного типа создавалась для использования в полевых условиях – необходим был агрегат для быстрого приготовления пищи и отопления, причем рассчитанный на эксплуатацию в условиях дефицита топлива. Разработчикам удалось найти решение, которое позволило изготовить компактную твердотопливную печку с высоким КПД.

Дальнейшие модификации агрегата привели к изобретению стационарной печки с подогреваемой лежанкой. В отличие от привычной русской печи, ракетные печи не громоздкие и проще в самостоятельном изготовлении. Теплогенератор способен проработать на одной закладке топлива около 6 часов, при этом стационарная конструкция, для сооружения которой используется саманная штукатурка, еще в течение полусуток после прогорания дров отдает накопившееся тепло.

Стационарная конструкция ракетной печи с лежанкой сохраняет тепло около 6-ти часов на одной закладке

Достоинства конструкции

Реактивная печь пользуется растущим спросом, поскольку это энергонезависимый источник тепла, который :

• прост в монтаже – примитивный вариант ракетной печки собирается из подручных материалов за полчаса;
• эффективно работает даже на топливе с низкой теплотворной способностью – сырых дровах, тонких ветках, щепках, коре и т.д.;
• обеспечивает отопление и позволяет готовить пищу;
• полностью сжигает топливо с дожигом древесного газа, что снижает до минимума риск проникновения в помещение угарного газа.

Конструкция печки дает возможность использовать ее в доме не боясь нанести урон продуманному интерьеру – корпус стационарного агрегата практически полностью можно спрятать в привлекательную «оболочку», которая будет выполнять функцию теплоаккумулятора.

Чтобы понять, как достигается неплохой КПД при работе на низкокачественном топливе, необходимо разобраться в принципах действия реактивной печки.

Твердое органическое топливо в ходе термического разложения выделяет газообразные вещества, которые также разлагаются и в итоге превращаются в древесный газ (смесь горючих и инертных газов), который сгорает с высокой теплоотдачей.

В обыкновенной твердотопливной печи теплоэффективность древесного газа практически не используется, поскольку газообразная промежуточная фаза уходит с дымом в трубу, где остывает и оседает на стенках в виде нагара, который представляет собой тяжелые углеводородные соединения. Чем выше влажность твердого топлива, тем меньше образуется древесного газа и тем больше копоти на стенках дымовой трубы. Соответственно, тем хуже греет печка.

Печь ракетного типа отличается от обычных твердотопливных агрегатов тем, что ее конструкция позволяет обеспечить условия, при которых значительная часть промежуточных газов не улетучивается, а превращается в древесный и дожигается. Это достигается за счет горизонтального теплоизолированного канала, где газы перемещаются медленнее, чем в вертикальной трубе, а термоизолятор предотвращает остывание и превращение в нагар. В итоге даже из сырого топлива извлекается значительно больше тепловой энергии по сравнению со сжиганием в обычной печи.

В сложных моделях реактивных отопительных агрегатов принцип действия печи длительного горения, где предусмотрен дожиг пиролизных газов, объединен с конструктивными особенностями классических кирпичных печей, в которых нагретый воздух и газ циркулируют по внутренним каналам. При этом такая ракета не нуждается в организации дополнительного поддува – тягу в ней создает дымоход, и чем он выше, тем интенсивнее восходящий поток.

Несмотря на то, что ракетные печи способны выжать максимум тепловой энергии из низкокачественного топлива, оптимальные показатели КПД они демонстрируют при использовании сухих дров.

Сложности и недостатки

К недостаткам можно отнести :

• ручное управление печью – топливо приходится регулярно подкладывать (время прогорания закладки зависит от конфигурации отопителя);
• некоторые элементы конструкции нагреваются до высоких температур и грозят ожогом при случайном контакте с кожей;
• ракету не рационально использовать в качестве банной печи, поскольку помещение она прогревает долго.

Конструкция реактивной печки выглядит предельно простой, но на изобретение такого агрегата ушло немало времени, поскольку залогом эффективной работы является точный расчет, чтобы режим горения топлива оптимально соотносился с силой тяги и т.д.

Важно! Ракетные печи – теплотехническая система, требующая тонкой балансировки. Несоблюдение размеров конструкции или погрешности в сборке, неправильный режим работы агрегата оборачиваются тем, что печка громко ревет при работе из-за нестабильного газового вихра в дымоходе, требует больше горючего при низкой теплоотдаче и быстро зарастает копотью.

Реактивная печь была изобретена в США, и тонкости ее построения не разглашаются – общедоступны лишь подкорректированные чертежи, опираясь на которые сложно соорудить по-настоящему эффективный отопитель.

Печь-лежанка в домашней обстановке

Модели для уличного и походного использования

Для подогрева воды и приготовления еды подойдут реактивные печи самой простой модификации, изготовленные из металлической трубы или кирпича. Их без труда делают своими руками для хозяйственных нужд.

Для изготовления металлической варочной уличной печки достаточно двух труб, соединенных коленом под прямым углом. К конструкции привариваются ножки из арматурных стержней и подставка под посуду (чтобы между дном емкости и срезом трубы имелся зазор для выхода дыма).

Уличная ракетная печка из труб

Такую конструкцию совершенствуют, вставив в горизонтальную трубу еще одно колено с трубой, высота которой должна быть меньше дымоходной части – она будет выполнять функцию вертикального топливника.

Еще более функциональная модификация – походная печка из трубы прямоугольного сечения с приваренным под углом топливником (он же служит зольником). Такую печь ракету своими руками по чертежам изготовить достаточно просто.

Походная ракетная печь Робинзон с подставками для посуды

Для изготовления простейшей уличной реактивной печки из кирпича потребуется 5 минут времени, 20 целых кирпичей и еще две половинки. Плюс металлическая подставка под посуду.

Чертеж печи Робинзон с подставкой для посуды

Такую печку сначала требуется вывести на рабочий режим – прогреть трубу, сжигая бумагу и щепки, поскольку в холодной трубе газ застаивается, мешая топливу хорошо разгореться. Когда труба прогреется, при розжиге дров появится мощная тяга.

Реактивная печка из кирпичей

Внимание! Реактивная печь с горизонтальным топливником имеет существенный недостаток - требуется постоянно пододвигать сгорающие дрова. Наклонный или вертикальный загрузочный бункер, по стенкам которого дрова съезжают вниз под собственным весом, делает агрегат удобнее в использовании.

Обогревательно-варочные печи для помещений

Для отопления теплицы, гаража или мастерской также можно использовать реактивные агрегаты, которые легко и быстро монтируются своими руками.

Аналог примитивной печи из металлической трубы возводится из кирпича на земляном полу или специально подготовленном фундаменте. Ракетная печь из кирпича монтируется из полнотелого керамического или шамотного кирпича с использованием жаростойкого раствора.

Стационарная печь из кирпича на земляном полу

Более эффективный вариант отопительной ракетной печи изготавливается с использованием металлической бочки, которая служит кожухом и позволяет утеплить райзер (внутреннюю трубу, которая выполняет функцию камеры сгорания и дымохода). В качестве утеплителя используется зола, просеянный песок, смесь песка с шамотной глиной. Термоизоляция помогает создать условия для эффективной выработки древесного газа, а чем больше его выделится из топлива, тем выше тепловая отдача печи на дровах. Кроме того, этот термоизоляционный материал (его требуется хорошо уплотнить при укладке) играет роль теплоаккумулятора, способного несколько часов после прогорания дров греть воздух в помещении.

Печь Ракета из 21 кирпича

Усовершенствованные обогреватели

Реактивная печка со свободным выходом газа не подходит для использования в качестве отопительной, поэтому ее дополняют каналами для отвода дыма и теплообменником. Чертежи ракетной печи различных конструкций помогают наглядно увидеть разницу.

Принцип работы усовершенствованного агрегата следующий :

• чтобы в вертикальном канале поддерживалась высокая температура, способствующая выработке древесного газа, ее термоизолируют огнестойким материалом, при этом сверху устанавливают кожух (из бочки либо трубы большего диаметра) с герметично закрытым верхом;
• топочную камеру снабжают дверкой, в нижней части предусматривают специальный канал для подачи вторичного воздуха – этот поддув требуется для дожига древесного газа (в простых моделях воздух поступает только через топку без дверцы);
• за счет установки дымоотводной трубы в нижней части кожуха, нагретый воздух не уходит напрямую в атмосферу, а циркулирует по каналам внутри корпуса печи, активно отдавая тепло;
• дымовые газы с самой высокой температурой попадают в верхнюю часть корпуса, непосредственно под плоскую крышку, что дает возможность использовать ее как варочную панель, а уже остывший поток устремляется в дымоходную трубу;
• КПД печки повышается за счет подсоса вторичного воздуха для сжигания пиролизных газов, причем интенсивность его подачи регулируется самой системой, поскольку зависит от того, насколько быстро остывают дымовые газы в верхней части корпуса.

К усовершенствованным отопительным агрегатам реактивного типа относится ракетная печь длительного горения, которую можно изготовить из газового баллона, а также печка с водяной рубашкой.

Реактивный отопительный агрегат из пропанового баллона

Ракетная печь из газового баллона – это простая в изготовлении дровяная печка, которая экономично расходует топливо, эффективно прогревает помещение.

Для ее сборки используется :

• пустой баллон из-под пропана (корпус агрегата);
• труба стальная диаметром 100 мм (для обустройства дымохода и вертикального канала);
• труба стальная профильная 150х150 мм (изготавливается топливник и загрузочный бункер);
• сталь листовая толщиной 3 мм.

Изготовление печи из газового баллона требует использования сварочного аппарата. Если вы планируете собрать такую печь ракету своими руками, чертежи помогут точно соблюсти оптимальные размеры всех элементов конструкции.

Схема протекания процессов в ракетной печи

На предварительном этапе работ следует подготовить газовый баллон – вывернуть вентиль, наполнить емкость доверху водой, чтобы гарантированно удалить из емкости пары газа, способные взорваться от искры. Затем верхнюю часть отрезают по шву. В нижней части получившегося цилиндра прорезают отверстие под дымоход, а в днище – под камеру сгорания с присоединенным топливником. Вертикальный канал выводится через отверстие в днище, с нижней стороны приваривается конструкция из профильной трубы, согласно чертежу ракеты.

Внимание! Крышку из листового металла следует сделать съемной и предусмотреть негорючий уплотнитель (асбестовый шнур) для надежной герметизации. Плоскую крышку используют в качестве варочной поверхности.

Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух. Если все в порядке, можно установить дымоход.

Важно! Верх дымовой трубы требуется поднять на высоту 4 метра относительно уровня топливника, чтобы обеспечить необходимую интенсивность тяги.

Такая печь для дома регулируется по мощности объемом загрузки топлива. Реактивная печка вводится в режим подачей воздуха через топочную камеру, это регулируется крышкой бункера. Далее в агрегат постоянно подается вторичный воздух. Данная печка для отопления в завершении топочного процесса взревывает, поскольку перекрыть подачу вторичного воздуха нельзя, и на внутренних стенках вертикального канала оседает нагар. Крышку кожуха делают съемной, чтобы можно было периодически его удалять.

Котельный агрегат

Котел длительного горения можно получить, если смонтировать водяной контур на дымоходе печки, изготовленной из газового баллона или иных материалов, но по той же схеме, указанной выше. Однако нагрев воды в контуре такого агрегата будет происходить неэффективно, поскольку основная часть тепловой энергии отдается в воздух помещения и емкостям на варочной поверхности.

Эффективный вариант ракетной печи из металлической бочки

При желании создать ракетный котел для водяного отопления с высоким КПД, придется пожертвовать варочной функцией. Печь ракета своими руками по чертежу, представленному ниже, может быть смонтирована в короткие сроки.

Для этого потребуется :

• шамотный кирпич и огнеупорный кладочный состав (для монтажа основания печки с топливником);
• стальная труба диаметром 70 мм (для вертикального канала);
• стальная бочка (для кожуха);
• огнеупорный теплоизолятор;
• листовая сталь толщиной 3 мм и металлическая бочка (или труба) меньшего диаметра, чем кожух (для обустройства водяной рубашки и дымовых каналов для нагрева водяного контура);
• труба стальная диаметром 100 мм для дымохода;
• емкость, трубы и соединительные патрубки для обустройства теплоаккумулятора.

Ракетная печь с водяным контуром характеризуется тем, что теплоизоляция вертикального канала обеспечивает оптимальный режим сжигания пиролизных газов, при этом весь нагретый воздух попадает в «змеевик» с водяной рубашкой и отдает там основную часть тепловой энергии, нагревая теплоноситель.

Ракетная печка с водяным контуром

Теплоаккумулятор продолжит подавать нагретый теплоноситель в отопительный контур даже после остывания самой печи. Емкость с водой снабжают толстым слоем утеплителя.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка. Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков.

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это :

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что :

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, - до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Варианты отопительных агрегатов

Обустройство ракетной печи из газового баллона можно выполнить и в случае создания отопителя с лежанкой. Конструкция несколько отличается от той, что была рассмотрена выше.

Изменения касаются :

• длины жаровой трубы;
• наличия теплоизоляции вертикального канала;
• подсоединения горизонтального, а не вертикального внешнего дымохода.

Схема ракетной печи

Обратите внимание! Расширенная часть внешнего дымохода – это зольник, в который должен быть доступ для очистки – металлическая дверца, уплотненная негорючим материалом.

За счет того, что дымоходный канал можно выполнить длинным и изогнутым, печке легко придать оригинальную форму.

Вариант изготовления печки-лежанки с оригинальной формой

Саманная обмазка, выполняющая функцию теплоакумулятора, изготавливается из смеси жирной глины с песком и резаной соломой.

Принципы запуска печки

Важно! Печи реактивные непрерывного горения запускают исключительно «на теплую трубу».

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.
