Пеллетный котёл: его особенности, принцип работы, достоинства и недостатки. Пеллетный котел - что это такое, на каком топливе работает, конструкция и нюансы выбора

Для тех, кто решил перейти на отопление пеллетами, уже вопрос решенный – почему они это делают. Теперь такому хозяину важно понимать принцип работы пеллетного котла, какова схема подключения пеллетного котла и как производится установка пеллетных котлов в новые или уже существующие системы отопления.

Сам факт того, что человеку приходится ставить именно такой теплогенератор, сжигающий пеллеты, говорит обычно о том, что магистральный газ недоступен, а при нет ночного или сельского тарифа и отапливаться электрическим котлом слишком дорого.

В противном случае установка пеллетных котлов выглядит всего лишь прихотью, желанием «поиграться» с новой дорогой игрушкой.

Потому что, если вам доступен магистральный газ по разумной цене или есть возможность отапливать дом электричеством по цене 0,85 рубля за киловатт, то отопление пеллетами по цене 2 рубля за киловатт выглядит, мягко говоря, непонятным.

А вот если у вас нет ни того, ни другого, то подключение пеллетного котла к вашей системе отопления – всего лишь вопрос времени. Потому что в отсутствие дешевого газа и дешевого электричества только автоматизированная и способна обеспечить дом нормальным теплом в батареях и горячей водой в кране.

Рассмотрим кратко устройство пеллетного котла, его принцип работы и схему подключения.

Принцип работы пеллетного котла

Основной принцип работы пеллетного котла – это дозированная подача топлива в камеру сгорания в том объеме, которое нужно для получения заданного количества тепловой энергии именно в данный момент.

Каждый из указанных выше видов горелок нуждается в отдельном описании, потому каждому из них отведена отдельная статья – смотрите их на сайте в разделе «Горелки к котлам».

Что касается котлов, оснащенных горелками с принудительной подачей пеллет, то в них топливо подается шнеком или пневмоподачей из бункера в горелку точно отмеренными контроллером порциями. Величина порций зависит от той температуры, которую требуется поддерживать на данный момент в доме и от температуры уличного воздуха.

Вентилятор горелки принудительно подает воздух в зону горения. Количество воздуха также рассчитывается контроллером.

Тепло от сгоревших пеллет снимается трубчатым, пластинчатым или жаротрубным теплообменником котла, в зависимости от конструкции его топки. используют вертикальные трубчатые теплообменники и горизонтальные многоходовые теплообменники.

Вообще, понятие «лучший пеллетный котел» зависит от многих факторов и в разных условиях лучшим котлом будет тот или иной теплогенератор.

Для примера, в условиях отсутствия электричества, лучшим котлом будет энергонезависимый пеллетный котел Пеллетрон. В этих условиях будет работать только самая простая схема пеллетного котла.

А в условиях жесткой экономии топлива, лучшим пеллетным котлом будет дорогой котел с хорошей автоматикой, позволяющей делать тонкую настройку сжигания пеллет.

После того, как дымовые газы отдали свое тепло теплообменнику, они выводятся в дымоход. Дымоход для котла на пеллетах – это тема отдельного разговора, смотрите также ее на нашем сайте.

Схема подключения пеллетного котла

Схема подключения пеллетного котла в систему отопления дома идентична схеме подключения любого теплогенератора, будь то или котел на дизельном топливе.

Нижний патрубок котла врезается в обратку, верхний патрубок врезается в подачу. Горение пеллет в горелке котла строго контролируется при помощи двух факторов:

• подача топлива шнеком,
• подача воздуха вентилятором.

А потому перегрев котла в штатной ситуации невозможен. Значит, обвязывать металлом подачу котла нет необходимости. Схема пеллетного котла с полипропиленовыми или металлопластиковыми трубами прекрасно работает у многих хозяев долгие годы.

А для внештатных ситуаций, вызванных авариями в линиях электропередач или отказом контроллера котла, стоит предусмотреть схему аварийного отключения подачи топлива и воздуха в камеру сгорания котла. То , которое на момент аварии будет находиться в топке котла, уже неспособно вызвать перегрев теплоносителя в системе отопления.

Естественно, на подаче котла должна стоять группа безопасности с манометром и аварийным клапаном.

При такой простоте обвязки, монтаж пеллетных котлов может производить не специализированная организация, а любая строительная организация с лицензией.

Только не доверяйте монтаж пеллетных котлов первым встречным «шабашникам». Это тепловой прибор, предназначенный для сжигания древесного топлива, он является источником повышенной пожарной опасности. И потому установить котел пеллетный они, может быть, и смогут. А вот настроить его и обеспечить пожарную безопасность – уже вряд ли.

Установка пеллетных котлов – некоторые особенности

Большинство пеллетных котлов изготавливается с применением котловой стали, доля чугунных на рынке невелика. Это связано с тем, что высокая температура сгорания пеллет локализована либо в факеле дутьевой горелки, либо в чашке ретортной горелки. А потому нет необходимости делать весь котле из чугуна, как в случае с угольными или дровяными котлами.

Значит, для установки пеллетного котла не нужен отдельный фундамент или усиленные перекрытия. Обычный котел мощностью в 20-40 киловатт весит от 150 до 300 килограммов, что позволяет устанавливать его на перекрытие самой обычной котельной, без всякого усиления.

В случае, если к котлу вы монтируете бункер большого объема на 0,5 – 1,5 тонны пеллет, то под него придется таки сделать усиленное основание.

Далее, поскольку золы от образуется весьма и весьма немного, нет необходимости часто чистить котел и выгребать золу. Достаточно купить пеллетный котел с объемным зольником и чистить котел 1 раз в неделю. Некоторые товарищи подходят к своему котлу 1 раз в месяц, но это уже, я считаю, перебор. За котлом надо следить и обслуживать его.

Польская компания Kostrzewa выпускает твердотопливные котлы уже более 30 лет. Однако в России она стала известна только тогда, когда стала...

Напольные чугунные газовые котлы чаще всего устанавливаются в частных домах. Их использование позволяет экономить газ. Какой напольный котел выбрать и...

Для частного сектора, домов загородной постройки особую роль играет система автономного отопления. Для той категории граждан, которая пользуются газовыми котлами, особых вопросов не возникает. Сложнее обстоит дела у той категории населения, которая вынуждена использовать для домашнего отопления нагревательные приборы на твердом топливе. Для твердотопливных котлов традиционно в качестве основного топливного ресурса используются дрова или уголь. Однако в последнее время набирает популярности такой вид органического топлива, как пеллеты. Твердотопливные котлы на пеллетах, выпускаемые сегодня – это мощные, экономичные и удобные в эксплуатации нагревательные приборы.

Благодаря своей производительности такой вид отопительного оборудования в состоянии составить реальную конкуренцию газовому отоплению. Для центральных и северных регионов страны, богатых на лесные ресурсы, производство пеллет является одной из статей дохода деревообрабатывающих предприятий. Поэтому если у вас есть реальная возможность получить постоянный доступ к этому виду твердого топлива, делайте ставку на пеллетные котлы. Вы не прогадаете!

Немного информации о пеллетах. Что это такое?

Пеллеты представляют собой гранулы цилиндрической формы размером 5-7 см, сделанные из древесных отходов. Диаметр такой гранулы немногим больше 6-8 мм. На размеры гранул влияет качество используемого сырья и способ производства.

Под давлением, древесное сырье спрессовывается, за счет чего достигается высокая плотность вещества. Гранулы в отличие от дерева, тонут в воде. В процессе изготовления достигается необходимая влажность состава, не более 10%. Такие жесткие параметры к готовому изделию вызваны желанием добиться максимального результата в процессе горения. Котлы длительного горения, агрегаты пиролизного типа с большой охотой используют пеллеты в качестве основного вида топлива.

Важно! Выбирая для себя нагревательный котел, оцените предварительно, от какого поставщика вы будете получать топливо. Пеллеты от разных производителей отличаются не только размерами, но и разнятся по составу сырья. В противном случае котел будет работать нестабильно, выдавая каждый раз различные технологические параметры.

На мебельных фабриках и деревообрабатывающих предприятиях такие отходы возникают ежедневно, причем в огромных количествах. За рубежом этому уже давно нашли применения, используя древесные отходы производства в качестве топливного сырья. Как правило, для изготовления этого топлива используются в основном отходы производства на основе хвойных пород древесины. Себестоимость такой продукции не высока. Сырье для производства всегда имеется в достаточных количествах.

Реже для изготовления берутся отходы мебельного производства, где чаще применяются дорогие сорта древесины. Такие пеллеты лучше и дольше горят. Единственный минус, который очевиден в данном случае, высокая цена такого топлива.

Сегодня на изготовления топливных гранул активно идут отходы от основной продукции сельского хозяйства и пищевой промышленности. Шелуха от семечек подсолнуха, остатки початков кукурузы являются прекрасным сырьем для горения.

Основное преимущество, которым обладают пеллеты – полноценное сгорание в топке котельного оборудования. Этот вид топлива отличается большой теплотворной способностью, которая по сравнению сходна с горением угля. Если есть возможность использовать постоянно пеллеты, почему бы не воспользоваться этим. Чему отдать предпочтение пеллетному агрегату или твердотопливному котлу в классическом исполнении, выбирайте первый вариант.

На заметку: по мнению специалистов теплотехников, пеллетный котел отличается большей экономичностью. КПД такого агрегата в 1,5-2 раза выше любого другого котельного оборудования, работающего на твердом топливе.

Принцип работы пеллетного котла

Чем отличается нагревательный прибор, работающий на пеллетах и каковы его основные конструктивные особенности, разберемся подробнее.

На первый взгляд такой вид оборудования может показаться простым и неприхотливым в работе. Однако так только кажется. Современный твердотопливный котел на пеллетах — это высокотехнологичное изделие, оснащенное всем сопутствующим данной техники оборудованием, приспособлениями и механизмами. Следует сразу сказать, ключевым фактором для последующей оценки отопительного аппарата является вместимость топливного бункера. Чем больше бункер, тем дольше будет работать нагревательный прибор без участия человека.

Весь процесс работы котла на пеллетах можно разделить условно на следующие этапы:

• этап первый, подача топлива;
• этап второй, процесс горения;
• процесс передачи тепловой энергии.

Сам отопительный котел работает следующим образом. Топливо, находящееся в бункере подается в камеру сгорания автоматически, за счет шнековой передачи, т.е. порционно. По мере сгорания в топку постоянно подается новые гранулы, за счет чего постоянно поддерживается процесс горения. Поступающие в топку пеллеты полностью выгорают, что сводит к минимуму образования золы и сажи.

В дальнейшем конструкция котельного оборудования данного вида разниться от традиционных представлениях о принципе работы твердотопливных агрегатов. Процесс горения в основном происходит не в самой камере горения, а на горелке, которая имеет определенную форму и конструкцию. Как только на горелку перестает поступать топливо, процесс горения автоматически прекращается. Т.е. если заранее рассчитать необходимый для обогрева помещения объем топлива, можно добиться практически полной автономности всего процесса.

На заметку: горелки в пеллетных котлах бывают двух видов: реторные (объемное горение) и факельные.

Горелки в твердотопливном котле на пеллетах, являются основным действующим механизмом. Подаваемый под большим давлением, за счет работы нагнетателя и наличия форсунок, воздух способствует высокой интенсивности горения топлива. Во время работы котла температура нагрева достигает 450 0 С.

Реторная горелка — это приспособление в форме чаши, в которой имеются с боков продольные отверстия (форсунки). Через эти отверстия поступает воздух, от которого зависит интенсивность горения. В зависимости от конструкции агрегата, пеллеты в чашу поступают сверху или выталкиваются за счет работы шнека снизу. В данном случае происходит объемное горение. За всем процессом, учитывая качество работы горелки, следит контроллер, специальный прибор, ведущий учет поступления топлива в горелку.

Факельные горелки работают иначе. Здесь пеллеты поступают на специальную площадку, где происходит их обдув воздухом, в результате которого возникает мощный и устойчивый факел. Пламя в данном случае направлено в горизонтальной плоскости. Тот объем воздуха, которые поступает за счет работы вентилятора, достаточен для полного сжигания топливных гранул. И первый и второй типа горелок хорошо справляются с задачей подогрева водяной рубашки котла.

Процессы, протекающие в автоматическом режиме. Основные преимущества пеллетных котлов

Сравнивая твердотопливные агрегаты, работающие на пеллетах с обычными котлами, особое внимание привлекает наличие автоматизированных процессов, с помощью которых не только улучшается производительность котельного оборудования. Пеллетные котлы можно считать практически автономными отопительными устройствами. Заводские модели обладают следующими преимуществами:

• точно рассчитанная дозировка топлива для подачи в топку котла;
• автоматический цикл розжига и тушения горелки;
• техническая возможность осуществлять регулировку интенсивности горения;
• технологический контроль над степенью нагрева теплообменника;
• контроль над давлением внутри котельного оборудования;
• автоматизированный контроль над состоянием тяги.

Все перечисленные процессы соответствуют требованиям, которые относятся практически ко всем нагревательным приборам, используемых для домашних систем отопления. Новейшие заводские изделия отличаются не только высокой производительностью и КПД (92%), но и высоким уровнем безопасности. Можно долго перечислять преимуществам данной техники. Единственный минус у всего этого — высокая цена оборудования, если сравнивать с котлами классического типа.

Твердотопливный котел вместе с пеллетной горелкой можно сделать своими руками, приложив немного усилий, модернизируя имеющийся дома нагревательный прибор. Переделка твердотопливных котлов под пеллеты не займет много времени. Достаточно внести изменения в камеру сгорания агрегата и приобрести специальную горелку. Переоборудование займет определенное время, обойдется в определенную сумму, однако в конечном итоге можно будет рассчитывать на хорошие показатели работы отопительного прибора в новом амплуа.

Заключение

В итоге, оценив все преимущества и технические возможности котельного оборудования, работающего на пеллетах, можно сделать вполне определенный вывод. Данная техника – сегодня актуальна и может успешно конкурировать с газовыми агрегатами. Для жителей районов, где отсутствует централизованная система газоснабжения, пеллетные котлы в состоянии решить все бытовые потребности обитателей дома. Большая мощность, высокая производительность и главное – возможность длительной работы без участия человека, делают такое оборудование очень востребованными.

Имея на руках расчет расхода топлива можно добиться длительной работы отопительной системы без вашего участия. Для обогрева жилой площади в 100 кв. метров (при высоте потолков в 2,8-3 м) достаточно 100 кВт тепловой энергии что соответствует сжиганию 25-30 кг. пеллет. Следовательно, в месяц потребуется немногим менее тонны этого топлива. Конечно по стоимости такое топливо раз в 5-7 дороже природного газа, однако, при его отсутствии, пеллеты лучшая альтернатива углю и обычным дровам. Какой котел выбрать для установки в собственном доме, решать вам.

Если вы хотите иметь дома чистоту, тепло и уют. Вдобавок ко всему, вам хочется иметь больше свободного времени, твердотопливные котлы, работающие на топливных гранулах, станут прекрасной находкой. Вам не придется становиться кочегаром, вам не надо бегать по ночам и смотреть, что бы котел не потух. С таким оборудованием ваш загородный дом или дача станут намного комфортнее и уютнее.

Проблема снижения затрат на отопление на сегодняшний день выходит на первое место для многих категорий граждан. Особенно она коснулась собственников частных домов с индивидуальной системой отопления, канализации и водопроводом. Очень часто разумным решением для сокращения расходов являются котлы для отопления на пеллетах.

Пелеттный котел Ekoret фирмы VIADRUS с топливным бункером

Котлы такого типа только совсем недавно получили широкое распространение и в домах россиян, но, благодаря невысокой цене, дешевизне топлива и простоте обслуживания, они все чаще и чаще устанавливаются для отопления помещений. Ниже будут рассматриваться особенности конструкции и принцип, на котором работают котлы на пеллетах. Отзывы покупателей, которые приводятся в статье, помогут оценить все за и против покупки пиролизного котла на пеллетах.

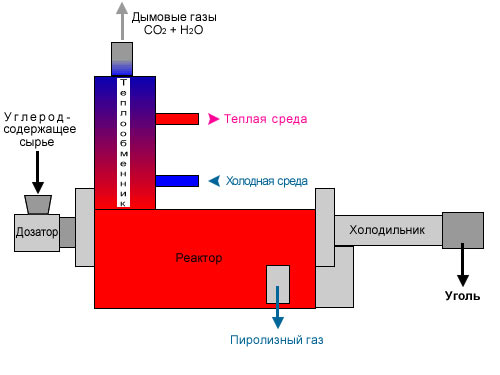

Пиролиз

Пиролизом называется распад органических соединений при высоких температурах. При доступе кислорода процесс пиролиза превращается в обычное сгорание. Если же доступ кислорода ограничить, то углеводородное топливо будет разлагаться на низкомолекулярные горючие соединения и шлак. В случае с пиролизом древесины образуется смесь из газов метилового спирта, ацетона, бензола и небольшого количества других горючих веществ и практически чистый углерод с примесями оксидов металлов.

Совсем недавно в качестве топлива повсеместно использовали древесный уголь – топливо, которое получают путем обжигания древесины без доступа воздуха в угольных ямах. Такой традиционный приводит к значительным потерям тепловой энергии при первичном сгорании. Современный твердотопливный котел на пеллетах лишен этого недостатка и способен полностью использовать тепловую энергию, которая образуется при пиролизе древесины. Поэтому такое устройство называют также газогенератором.

Принцип работы котла на пеллетах

Котлы длительного горения на пеллетах состоят из трех отдельных механизмов:

• непосредственно котла с горелкой;
• транспортера для подачи гранул;

Функционирует котел на пеллетах следующим образом:

1. пеллеты загружаются в бункер для топлива;
2. подача пеллет в котел производится шнековым транспортером;
3. в топке котла пеллеты сгорают и разогревают теплоноситель.

В котлах для отопления на пеллетах используется принцип сжигания топлива «сверху – вниз». При этом горение проходит намного медленнее, чем в обычной топке, где топливо горит «снизу – вверх» и циркулирующие нагретые потоки газов вовлекают в процесс слои топлива, которые находятся выше. Конструктивно это решается следующим образом.

В самой топке расположена горелка с форсункой для подачи нагретого воздуха непосредственно к зоне горения. Благодаря этому появляется возможность контролировать скорость сгорания топлива, перемещая зону огня постепенно вниз. Подача нагретого воздуха дает возможность сжигать топливо наиболее полным образом. При этом зола и сажа образуется в минимальном количестве, а КПД (коэффициент полезного действия) котлов, работающих на пеллетах, увеличивается до 96%.

Такой механизм работы обеспечивает постепенное сгорание топлива. Котлы длительного горения на пеллетах могут работать на одной закладке более суток, что делает это оборудование довольно удобным для использования в быту. Кроме этого, наличие в конструкции оборудования топливного бункера дает возможность максимально автоматизировать работу отопительного оборудования.

Конструкция и внутреннее устройство

Котлы на по своей конструкции схожи с общей схемой, по которой изготавливаются все твердотопливные котлы. Однако, у них имеются некоторые особенности. Например, размер топки у этих моделей намного меньше, так как теплообменник у них нагревается не столько за счет открытого пламени, сколько за счет горячего воздуха в конвекционных каналах. Это позволяет более полно использовать тепловую энергию. Температура выхлопных газов в оборудовании такой конструкции не превышает обычно 150 градусов Цельсия.

Топка пиролизного котла на пеллетах сконструирована с расчетом возможности контроля подачи воздуха в нее. Наличие топливного бункера позволяет управлять подачей пеллет в нее с возможностью регулировки скорости и температуры горения. За счет этого достигается возможность регулирования температуры нагрева теплоносителя в системе. Конструктивно это решается установкой шнекового транспортера, который непосредственно и производит подачу топлива.

Для изготовления котлов для отопления на пеллетах чаще всего используются высокопрочные стальные сплавы. Топку и теплообменник изготавливают из коррозиестойкого чугуна. Необходимо заметить, что срок службы чугунных котлов может достигать 45-ти лет, что намного больше, чем показатели оборудования, которое изготовлено из стали.
Разжигаются пеллетные гранулы с помощью специального электрического ТЭНа. Воздух в топку нагнетает вентилятор. После того, как оборудование переходит в рабочий режим, электрическая цепь отключается. Таким образом, котлы, работающие на пеллетах, потребляют совсем немного электроэнергии.

Автоматическая работа

Современные модели котлов длительного горения на пеллетах обязательно оснащаются автоматикой, которая подает гранулы в топку по определенной программе, а также включает и выключает горелку для экономии расхода топлива и поддержания заданного температурного режима, который в течение суток может изменяться. Панель управления находится на самом котле или на пульте дистанционного управления.

Среднеразмерный 25-киловаттный котел на пеллетах, расход топлива в котором составляет приблизительно 5 кг топлива в сутки, оборудуется бункером объемом от 250 до 350 литров. Таким образом, непрерывная полностью автоматическая работа оборудования может осуществляться как минимум трое суток. С установкой внешнего бункера это время можно еще увеличить.

Конструкция внешнего бункера

За счет того, что подача пеллет в котел выполняется дозировано, горелка не перегревается и все оборудование можно отключить дистанционно, прекратив подачу топлива. При этом котел автоматически прекратит работу через несколько минут, когда полностью сгорит загруженная доза пеллетных гранул.

Стоимость оборудования и отзывы покупателей

Вообще цена твердотопливных котлов – это не самое сильное место этого оборудования. Дело в том, что котлы, работающие на пеллетах, стоят существенно дороже, например, газового оборудования той же мощности. Тем не менее, существенная эксплуатационная экономия за счет доступности и дешевизны топлива обеспечивает ему высокий спрос.
Если же говорить про уровень цен, то можно привести следующие данные. Котел на пеллетах Zota (российского производства) мощностью 15 кВт стоит приблизительно 150 тыс. руб. Цена самого мощного (мощностью 100 кВт) составляет около 350 тыс. руб. Владельцы этих котлов отмечают, что себестоимость одного кВт тепловой энергии обходится не дороже 1 руб. (при условии закупки топлива по цене до 4,00 руб./кг).

Пеллетный котел Grandeg (изготавливается в Латвии) мощностью 25 кВт продается в среднем по 250 тыс. руб. 100-киловаттный котел того же производителя обойдется уже в 500 тыс.

Если проанализировать отзывы владельцев этого оборудования, то можно отметить, что все они подтверждают значительную экономичность отопительного оборудования такого типа и удобство эксплуатации. Котельная на пеллетах за один отопительный сезон позволит сэкономить десятки тысяч рублей только на топливе.

Кроме этого, котлы для отопления на пеллетах отличаются бесшумной работой и эргономичным дизайном.
Некоторые владельцы жалуются на то, что это оборудование для работы нуждается в подключении к электрической сети. Однако расходуют электричества такие устройства совсем немного.

Цена на пеллеты составляет около 5500 рублей за одну тонну, т.е. один килограмм, в среднем стоит около 5-6 рублей. При необходимости можно наладить производство пеллет купив необходимое оборудование или сделав его своими руками.

В видео ниже показано, как работает котел на пеллетах.

В частных домах, где отсутствует централизованное газоснабжение, решить проблему с отоплением поможет установка пеллетного котла.

При обогреве посредством пеллет затраты на топливо снижаются, автоматизируется процесс горения.

Пеллетные котлы достаточно экономичны, благодаря чему пользуются большой популярностью.

Что такое пеллентный котёл для отопления частного загородного дома

Пеллетный котел — это вид твердотопливного котла, работающий за счет использования специальных горючих гранул — пеллет. Пеллетное топливо имеет ряд преимуществ:

1. Низкая стоимость .
2. Удобное хранение . Горючие гранулы не занимают много места. Их длина — 7 см ., а диаметр — 5—10 мм.
3. Нескольких мешков топлива хватит на всю зиму .

Фото 1. Пеллетный котёл, установленный в помещении. Рядом хранится запас пеллет для сжигания в устройстве.

Устройство агрегата и принцип работы

Пеллетный котел состоит из 3 элементов:

• из емкости, оборудованной горелкой для сжигания топлива;
• из конвективной системы, в которой расположен теплообменник;
• из бункера, содержащего бак для отходов горения.

Для работы прибора требуется приставка, обеспечивающая своевременную подачу топлива. Пеллетный котел оснащен блоком управления, с помощью которого задают параметры работы устройства.

Теплообменник изготавливается из стали или чугуна . Зарубежные производители предпочитают использовать чугун. На нем не появляется ржавчина, но этот материал плохо реагирует на изменения температуры и много весит. В России модели комплектуются стальными теплообменниками. Они быстро реагируют на перепады температуры, мало весят, но предрасположены к появлению коррозии. Поэтому большинство производителей покрывают котлы антикоррозийным составом.

В топку котла подаются пеллеты, там они полностью сгорают. За счет этого нагревается теплоноситель , который распространяет тепло по всему помещению.

От размеров бункера зависит время подачи пеллет. Периодически требуется чистить каналы от накопившихся выбросов.

Преимущества

1. Работа устройства безопасна для окружающей среды. Материалы для горения не содержат примесей.
2. Агрегат экономичен. Пеллеты в котле полностью сгорают и расходуются в минимальном количестве.
3. Модельный ряд твердотопливных котлов разнообразен.
4. Процесс работы устройства автоматизирован.
5. При правильной эксплуатации котел прослужит долгие годы.

Недостатки

1. Высокая цена. Хотя ценовая политика у многих производителей демократична, купить пеллетный котел могут позволить себе не все.
2. Часть моделей пеллетных котлов работает от электричества , поэтому стоит заранее позаботиться об источнике тока или генераторе.

Виды отопительных котлов на пеллетах: камины, устройства с водяным контуром

Котлы по виду используемого топлива бывают:

• пеллетными;
• условно комбинированными;
• комбинированными.

Пеллетные котлы используют в качестве топлива древесные гранулы. Непрерывная работа пеллетного устройства достигается за счет стабильной и своевременной подачи пеллет.

Условно комбинированные приборы допускают использование брикетов, дров и прочего сырья. Но сжигание альтернативного топлива возможно только в крайних случаях. При этом к конструкции котла прилагаются дополнительные детали. Например, колосниковая решетка, которая устанавливается в топку до момента загрузки дров.

Комбинированные котлы используют несколько видов топлива. Это возможно за счет наличия двух или более топок. Такие приборы имеют большие размеры и стоят дороже .

По типу подачи топлива пеллетные котлы бывают:

• автоматическими;
• полуавтоматическими;
• с механической подачей топлива.

Автоматические пеллетные изделия работают без человеческого вмешательства . Достаточно просто включить прибор.

Работой полуавтоматического устройства руководит процессор, но мощность задается владельцем вручную. Периодически (не более 1 раза в неделю ) чистят зольники. В среднем этот процесс занимает 15 минут.

Конструкция механизированных пеллетных котлов самая простая , устройства компактны и стоят дешевле других моделей. Работа приборов полностью зависит от человека.

Из-за небольших размеров бункера загружать устройство придется каждые 2—3 дня.

По целевому назначению пеллетные котлы делятся:

• на водогрейные отопительные модели;
• на конвекционные печи-камины;
• на гибридные установки.

Водогрейные отопительные котлы поддерживают в помещении благоприятный температурный режим и нагревают воду. Такое оборудование подойдет для небольших офисов, частных домов, дач. Но устанавливать приборы лучше всего в подвале или в специально отведенном месте.

Конвекционные печи-камины служат для обогрева небольших помещений. Они устанавливаются в жилой комнате, практически бесшумны, имеют небольшие размеры и привлекательный внешний вид.

Гибридные котлы внешне похожи на печи-камины. Приборы снабжены функцией обогрева с помощью водяного теплоносителя. Некоторые модели имеют варочную поверхность и духовой шкаф.

У твердотопливных котлов бывают следующие виды горелок:

• факельные;
• объемного горения;
• каминные.

Факельные горелки неприхотливы . Они подойдут для дач, где не требуется бесперебойная работа устройства. Минусом является однонаправленность факельного огня, который локально нагревает стенки котла.

Горелки объемного горения устанавливают в промышленных котлах большой мощности. Такие приборы нетребовательны к качеству гранул.

Каминные горелки лучше всего подойдут для небольших котлов. Они не особо эффективны, но надежны.

Вам также будет интересно:

Факторы, влияющие на выбор

При выборе качественного, надежного агрегата, обращают внимание на следующие характеристики:

• На мощность. Бытовые приборы обладают относительно невысокой мощностью. Чтобы обеспечить теплом жилое помещение достаточно 15 кВт. На 10 кв. м. приходится 1 кВт. Котел с такой мощностью может обогреть дом размером 150 кв. м.
• На коэффициент полезного действия. У пеллетных котлов КПД варьируется от 80 до 95%. Высокий показатель достигается за счет качества гранул и особенностей конструкции прибора.
• На тип горелки. Существуют ретортные и стокерные горелки. У первых дым направлен вверх. Они неприхотливы к качеству топлива и долго функционируют без очистки. Эффективная работа стокерной горелки достигается за счет высокого качества загружаемых гранул. Главный минус такого устройства в том, что оно часто засоряется.
• На уровень автоматизации процессов. Некоторые пеллетные котлы могут работать без участия человека. Такими устройствами управляют дистанционно с помощью мобильного телефона. В специальная программа позволяет на расстоянии включать и выключать прибор, регулировать температуру. В случае неисправности информация о сбоях поступает мгновенно на мобильное устройство.
• На конструкцию теплообменника. Они бывают горизонтальными и вертикальными, плоскими и трубчатыми. Специалисты рекомендуют выбирать вертикальные теплообменники с турбулизаторами, которые большую часть энергии тратят на нагрев теплоносителя и не позволяют оседать золе в больших количествах.

Схемы обвязки

Схема обвязки зависит от принципа движения теплоносителя по трубам. В системах применяется естественная или принудительная циркуляция.

Особенности естественной циркуляции

Теплоноситель естественным путем движется по трубам. В такой системе отопления отсутствует насос. Здесь циркуляция происходит исключительно по законам физики: более холодная среда вытисняет более горячую и менее плотную.

Фото 2. Схема обвязки пеллетного котла с естественной циркуляцией. Для её правильной работы необходим определенный уклон системы.

Преимущества системы отопления с естественной циркуляцией:

• низкая стоимость котла и простота установки;
• дешевое обслуживание;
• быстрое восстановление работы в случае поломки или сбоя.

Недостатки:

• Данная схема обвязки применяется только в одноконтурной системе.
• Обвязка подходит для помещений небольших размеров.

С принудительной циркуляцией

Циркуляционный насос в отопительной системе дает возможность обогревать дома и производственные помещения любой площади . Такая система отопления имеет свои недостатки:

• Дорогостоящая установка.
• Сложная схема. Она состоит из большого количества элементов, поэтому незнающий человек не сможет разобраться во всех деталях.
• Элементы системы обогрева дома должны быть выровнены относительно друг друга.
• Зависимость от наличия электроэнергии. Циркуляционный насос будет работать только при подаче к нему тока.

Фото 3. Схема обвязки пеллетного котла с принудительной циркуляцией. В систему устанавливается специальный насос.

Назначение бесперебойника

Модели твердотопливных котлов, работа которых зависит от электросети, реагируют на перепады напряжения и отключение электроэнергии. Такие сбои приводят к серьезным поломкам.

В зимнее время нельзя допускать того, чтобы вся отопительная система вышла из строя. Избежать таких ситуаций поможет установка источника бесперебойного питания . Он обеспечит стабильное напряжение в сети и непрерывную работу котла.

Изготовление экономичного устройства своими руками

Пеллетный котел имеет довольно простое устройство, поэтому его несложно собрать своими руками. Для этого понадобятся стальные трубы или листы толщиной 3—5 миллиметров, болгарка и сварочный аппарат. Если ранее вам не приходилось сталкиваться со сварочными работами, обратитесь к профессионалу.

Основной элемент котла — теплообменник. Его лучше изготовить прямоугольной формы из труб с квадратным сечением . Для этого:

1. Берутся трубы одинакового размера.
2. В вертикальной стойке проделывается окно круглой формы.
3. В передних трубах вырезаются отверстия для водоотвода (одно для холодной воды, другое — для горячей).
4. Детали конструкции соединяются при помощи сварочного аппарата.

Чтобы швы получились ровными, стойки лучше всего расположить на ровной поверхности.

Прежде чем проводить монтажные работы, устройство проверяют на прочность:

• аппарат располагают вертикально;
• закрывают нижнее отверстие;
• заливают в емкость воду.

Внимание! Конструкция не должна пропускать жидкость даже в незначительных количествах. В противном случае требуется снова провести сварочные работы.

Будь первым!

Средняя оценка: 0 из 5 .
Оценили: 0 читателей .

Чем отапливать дом, который не подключен к газовой магистрали? Конечно же, пеллетами! Пеллетный котел использовать гораздо удобнее, чем другое отопительное оборудование для твердого топлива. А поскольку стоимость топлива не высока, расходы на обогрев можно заметно сократить. Автоматическое управление позволяет проводить техническое обслуживание системы не чаще раза в месяц. Однако бесперебойная и эффективная работа дорогостоящего оборудования во многом зависит от того, насколько правильно была выполнена обвязка пеллетного котла.

Особенности работы и монтажа пеллетных котлов

Хотя пеллетные котлы и относят к твердотопливному оборудования, они на порядок лучше, чем традиционные агрегаты, в которых сжигают дрова или уголь, поскольку:

• сухие пеллеты сгорают, отдавая гораздо больше тепла, что значительно увеличивает КПД агрегата;
• в процессе работы производится минимальное количество продуктов сгорания топлива;
• загрузка пеллет в бункер осуществляется значительно реже, чем при использовании дров или угля.

Достигается такой эффект благодаря особой конструкции оборудования, а также за счет использования высокоэффективных процессов пиролизного горения. Важным моментом при работе пеллетного котла является влажность топлива, которая должна быть менее 20%. Если это требование не выполняется, в дальнейшем мощность оборудования снизится и в систему попадет конденсированная влага. А это может очень скоро привести к серьезным поломкам оборудования.

Существуют комбинированные пеллетные котлы, в которых имеется две топки: одна - для сжигания пеллет, другая - для обычного твердого топлива. КПД таких агрегатов несколько ниже, чем у котлов, которые работают только на пеллетах, а требования по монтажу и обвязке остаются довольно высокими.

Во время монтажа пеллетного котла необходимо установить бункер, горелку и шнековый механизм для подачи пеллет. Нередко специалисты рекомендуют использовать также специальную буферную емкость, объем которой может составить 50 л на каждый кВт мощности пеллетного котла. Все это существенно увеличивает размеры котельной, в которой будет производиться монтаж и .

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

• монтаж распределительных гребенок;
• монтаж соответствующих насосных контуров для каждого потребителя;
• установка предохранительного оборудования;
• установка расширительного бака;
• монтаж запорной арматуры;
• соединение котла с подающим и обратным контурами;
• заполнение контуров теплоносителем;
• опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел - устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 - помпа МК; 2 - смесительный кран МК; 3 - помпа ТК1; 4 - смесительный кран ТК1; 5 - рециркуляция воды в ТК1; 6 - помпа ТК2; 7 - смесительный кран ТК2; 8 - рециркуляция воды в ТК2; 9 - помпа ГВС; 10 - теплообменник ГВС; 11 - подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

• выполнить установку котла;
• подключить соответствующую горелку (если используется комбинированная модель котла);
• установить бункер для пеллет;
• подключить шнек для подачи топлива;
• подключить пульт автоматического управления котлом.

После этого следует выполнить:

1. Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
2. Установку датчика термоклапана, если это предусмотрено конструкцией модели;
3. Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
4. Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
5. При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

Несколько слов о дымоходе

Хорошая тяга во многом определяет эффективность работы пеллетного котла. Если дымоход устроен правильно, он обеспечит достаточную тягу при любом ветре и температуре воздуха. Прежде всего следует помнить, что диаметр дымоходной трубы должен быть таким же, как и размеры выходного патрубка. В таком дымоходе обязательно устанавливают устройство для отвода конденсата. Правильно установленный колпак не будет создавать аэродинамический подпор или перекрывать сечение трубы.

На фото представлены два варианта установки дымохода пеллетного котла отопления. Слева продемонстрирован неправильный вариант, справа дымоход установлен правильно

Обычно для дымоходов используют металлические трубы, которые следует снабдить люками для очистки, а также тщательно утеплить. Просвет между наружной поверхностью дымовой трубы и элементами перекрытий и кровли должен быть не менее 130 мм. Следует помнить, что для пеллетных котлов опасна и слишком большая тяга, и слишком малая. Для устранения этой проблемы понадобится шиберная заслонка или стабилизатор тяги.

Распространенные ошибки и их устранение

Неопытные монтажники в процессе установки пеллетных котлов нередко допускают ряд опасных ошибок. Вот самые распространенные из них:

1. Мастер пренебрегает установкой системы контроля за уровнем нагрева обратной воды, что вызывает увеличение количества конденсата, нагара и дегтя.
2. Нарушена герметизация котла, бункера или дымохода, что приводит к утечке пиролизных газов и существенно уменьшает КПД оборудования.
3. Не проведены теплоизоляционные работы при монтаже основания. На тонком полу в зимнее время такой котел «мерзнет», в результате образуется вредный конденсат.
4. Чаша пеллетной горелки установлена неправильно. Чаще всего вместо нее устанавливают чашу, предназначенную для других видов топлива.
5. Размеры помещения котельной не позволяют свободно вынуть длинный шнек подачи пеллет для очистки бункера.

Не а если вы вроде бы все сделали правильно, а котел коптит, чадит, внезапно гаснет, и в зольнике обнаруживаются не сгоревшие до конца пеллеты, значит после пуска котел был настроен не правильно, либо вообще не был настроен.

Слева представлен кустарный вариант обвязки пеллетного котла отопления, выполненный с ошибками. Справа показана правильная обвязка, исправленная опытным мастером (клик для увеличения)

Не стоит надеяться на заводские настройки пеллетного котла. Его нужно настраивать во время первого пуска, учитывая фактическое состояние топлива, заданную мощность и тягу дымохода.
