Плуг: изготовление своими руками для мотоблока и других видов, теория и п…

Плуг – это сельскохозяйственное орудие труда для вспашки земли с металлическим лемехом. Эволюция передвижения этой установки прошла путь от тяговой силы в виде человека, быка и лошади до трактора. Главное назначение этого орудия – перевернуть и разрыхлить верхние слои земли, чтобы облегчить процесс посева. Кроме того, лемех без труда срезает сорняки, запахивая их в землю.

Мотоблок с плугом может выполнять сразу несколько функций: пахать, косить, окучивать. При этом все чаще возникают вопросы о том, какой агрегат лучше. Установить плуг промышленной сборки или попробовать собрать плуг для мотоблока своими руками.

1 Разновидности плуга

Традиционно, в зависимости от специфики, модели этих устройств можно разделять по таким принципам:

Установленный тип рабочих органов:

• дисковый плуг;
• лемешной;
• роторный;
• безотвальный;
• комбинированный.

Лемехи при этом бывают трех видов: цилиндрические, полуцилиндрические и винтовые. Для самодельного варианта лучше выбирать цилиндрическую форму. Безотвальные агрегаты получили широкое распространение на сухих, склонных к эрозии почвах.

По роду используемой тяговой силы агрегаты делятся на:

• конные;
• канатные;
• тракторные.

Тракторные, в свою очередь, бывают:

• навесных;
• прицепных;
• полуприцепных конструкций.

По количеству рабочих органов устройства могут быть:

• однокорпусные;
• двухкорпусные;
• многокорпусные.

Кроме того, плуги могут быть предназначены для гладкой или бороздной пахоты общего или специального назначения. А по операциям, доступным при работе с пластом земли и вариациям в креплении плуга на мотоблоке они делятся на оборотные и обычные.

2 Подготовка деталей и сборка самодельного плуга к мотоблоку

У этой модели множество модификаций, чертежей и приверженцев. Плуг мотоблока для чайников обычно описывает устройство однокорпусного плуга. Для его изготовления не нужны специальные инструменты или навыки. Справиться в этой моделью сможет даже новичок в машиностроении.

2.1 Однокорпусный

В первую очередь нужно запомнить, что самодельная конструкция должна быть разборной. Перед каждой вспашкой вы сможете снять диск или лемех и заточить его. Во-вторых, свой диск к своему собственному агрегату для мотоблоков лучше всего брать от дисковой циркулярки (пилы из легированной стали).

Чтобы сделать отвалы вам понадобятся вальцы и сталь толщиной до 4 мм. Вырезаем сваркой или обычными ножницами форму, и просто на вальцах выгибаем в форме цилиндра. Есть вариант, когда отвалы можно сделать из куска трубы или баллона, диаметром от 500 до 600 мм, с толщиной не более 5 мм.

Для этого форму нужно вырезать сваркой, затереть наждаком, а при необходимости, как в том давно забытом анекдоте, тщательно довести до ума молотком. Потом нужно будет изготовить другие части будущего агрегата.

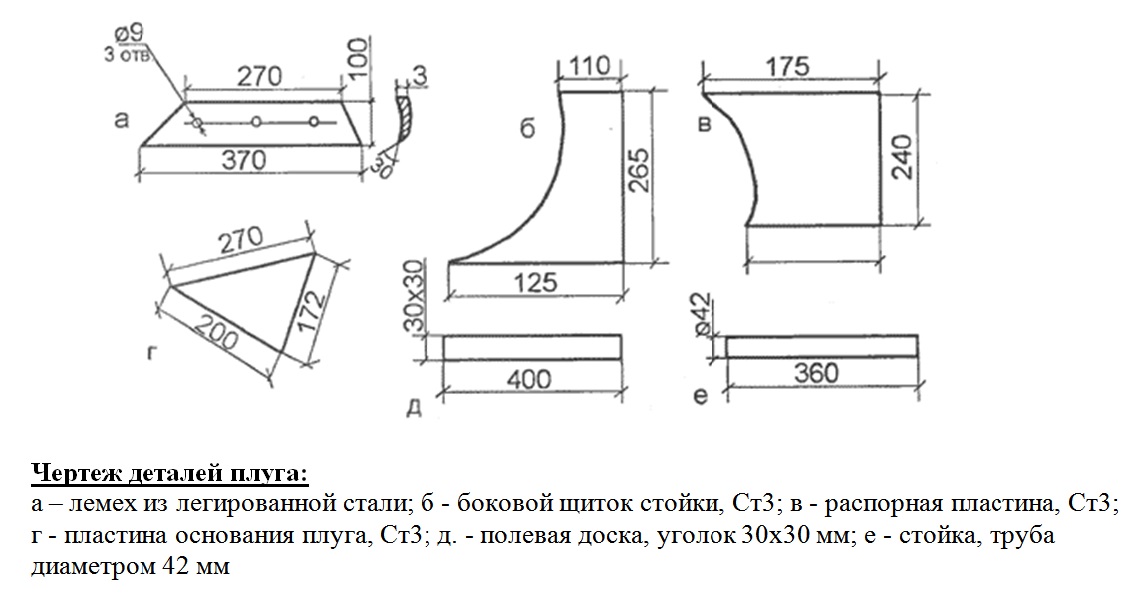

Таким образом, по чертежам нужно изготовить 6 частей:

• стальной лемех или диск;
• распорную пластину;
• боковой щиток для стойки;
• пластину для основания самого плуга;
• полевую доску с углом 30Х30 миллиметров;
• трубу для стойки 42 мм в диаметре.

Затем при помощи клиньев устанавливаем готовый лемех (на вспомогательный лист), крепим двухточечной сваркой, и стыкуем стойку с боковым щитком так, чтобы щиток оказался выше лемеха на 7-9 мм, а края щитка заходили за края лезвия на 6-7 мм. Все части снова привариваются друг к другу.

Затем нужно приварить отвал так, чтобы он с лемехом стал единой целой поверхностью. Если угол между отвалом и лемехом будет больше 7 градусов, делали нужно доработать молотком. Итак, отвал приварен к лемеху, лемех к боковому щитку. Теперь крепим боковой щиток сначала к пластине основания и затем к распорной планке.

В последнюю очередь к пластине основания привариваются углы лемеха. Затем отделяем вспомогательный лист, зачищаем следы сварки, а лемех с отвалом шлифуем шкуркой.

2.2 Двухкорпусный

Двухкорпусный плуг для мотоблока нужен для обработки больших площадей. Кроме того, сделанный своими руками, он может выполнять сразу несколько функций – вспахивать и . Сцепка нескольких рам с разными инструментами позволяет создавать различные модификации моделей по готовым чертежам.

2.3 Роторный

Роторный или ротационный плуг для мотоблока – это вообще отдельная тема. Самый новый и неожиданный вариант агрегата, который можно . Поворотный механизм ротационного устройства обеспечивает легкую работу на трудных землях, поросших в глубину корнями.

Конструкция из нескольких лемехов, прикрепленных к одной оси, позволяет обрабатывать даже труднодоступные участки огородов на глубину до 30-ти см. При этом, вопрос о том, как правильно пахать ротационным устройством вообще не стоит – им пользоваться проще, чем обычным агрегатом.

2.4 Как настроить плуг на мотоблоке: установка, крепление, регулировка

Устанавливать готовое орудие на мотокультиватор нужно при помощи гаек. Но, вначале для удобной регулировки их не стоит полностью затягивать. Потом с помощью двух стальных штырей фиксируем агрегат на крепежную серьгу. Теперь установленный агрегат можно регулировать.

Отрегулировать готовый агрегат важно для того, чтобы качество вспашки было максимально хорошим. Для этого, в начале, нужно отбалансировать высоту мотоблока, а при помощи болтов выставить и закрепить угол наклона аппарата параллельно земле.

Отрегулированный агрегат ручками доходит до пояса. мотоблока заканчивается проведением контрольной вспашки, при которой расстояние между отвалами земли не больше, чем 8-10 см.

2.5 Испытания самодельного плуга для мотоблока (видео)

2.6 Как пахать мотоблоком с плугом?

Когда настройка плуга окончена, и пора , нужно учитывать разницу между работой обычного плуга и оборотного. Два лемеха, которыми обладает оборотный плуг для мотоблока, работают одновременно, в отличие от обычного, в котором зеркально установленный верхний лемех, пока пашет первый, просто отдыхает.

Пахать плугом в свал или вразвал удобнее обычной конструкцией. Вспаханный методом гладкой вспашки пласт земли – это заслуга оборотного механизма аппарата. Сцепка оборотного агрегата к трактору – это трехточечная навеска.

Например, очень хорошо зарекомендовали себя различные варианты и модели оборотных плугов Зыкова для . Этот универсальный агрегат можно установить практически на любой мотоблок или мотокультиватор. Но о том, как сделать самодельный агрегат Зыкова мы расскажем уже в другой статье.

Люди, которые интересуются садовой техникой, часто хотят узнать, как сделать плуг для мотоблока своими руками. С помощью подобной конструкции можно выполнять различные работы, связанные с сельским хозяйством. К таким работам можно отнести: покос, посев, пахоту, посадку овощей и т.д. Однако для каждого из видов работ необходимо соответствующее сельскохозяйственное устройство. Поэтому практически каждый дачник желает изготовить самодельный плуг для мотоблока.

Сооружение плуга для мотоблока своими руками, чертежи которого изображены на рис. 1, не является сложным процессом.

Плуги бывают различных видов, каждый из которых представляет собой специальное приспособление. К примеру, для пахоты в большинстве случаев используется однокорпусный, роторный или оборотный плуг.

Проще всего изготовить однокорпусный плуг. Он имеет несложную конструкцию и состоит всего из нескольких элементов. Данный вариант больше всего подходит дачникам, у которых нет соответствующего опыта работы.

Изготовить плуг очень просто. Для этого не будут нужны специальные устройства или инструменты. Можно использовать элементы, которые хранятся в гаражном помещении.

Процесс сооружения плуга для мотоблока

Рисунок 1. Чертеж плуга для мотоблока.

Лемех плуга должен быть съемным. Режущий элемент конструкции рекомендуется изготавливать из легированной стали, которая используется при производстве дисков циркулярных пил.

Подойдет и сталь 45, которую можно довести до твердости 50-53 закалкой. Если в наличии имеется лишь рядовая сталь, которую не получится обработать термическим методом, то ее тоже можно использовать для резки пласта грунта. Чтобы это сделать, понадобится отбить кромку для резки холодного лемеха на наковальне, после чего заточить ее.

Элементы, которые будут необходимы:

• стальная трубка;
• плотный картон;
• сварочное устройство;
• наждачная бумага;
• молоток;
• стальной лист размерами 50х50 см.

Как соорудить отвал самостоятельно?

Есть несколько методов изготовления отвала для плуга. Рабочему основанию отвала надо придать цилиндрическую форму. Если имеются вальцы для гибки листов, то придать детали необходимую форму очень просто.

Рисунок 2. Чертеж отвала плуга.

Чертеж отвала плуга можно увидеть на рис. 2.

Для получения необходимого результата понадобится деталь отвала, которая вырезана сваркой из листа стали толщиной 2-3 мм, подать на вальцы под углом 22-24°. Далее элемент надо выгнуть, после чего молотком придать необходимую форму. Сделать это можно путем использования шаблона.

Есть и другой метод изготовления. Деталь для отвала можно сделать из стальной трубки диаметром 55-60 см. Толщина стенок заготовки должна быть 3-4 мм. Прежде всего из плотного картона надо изготовить шаблон отвала. После этого деталь следует приложить к трубке так, чтобы нижняя часть шаблона отвала составила с образующей трубки в форме цилиндра угол 21-22°.

Форма отвала из трубки с диаметром 55-60 см изображена на рис. 3.

Рисунок 3. Форма отвала из трубки.

Контур отвала следует нарисовать мелом, после чего вырезать сваркой и обработать наждачной бумагой. Если потребуется, форму отвала можно откорректировать молотком по изготовленному шаблону.

Самым трудоемким методом сооружения отвала является установка детали в горн для нагрева. Далее деталь понадобится выгнуть по матрице, в качестве которой можно взять отвал от готовой конструкции.

В качестве материала для корпуса плуга можно использовать лист стали.

Чертеж элементов плуга можно увидеть на рис. 4.

Рекомендуется прежде всего изготовить элементы плуга из бумаги, после чего скрепить их между собой с помощью клеящей смеси. Показатели одного угла на различных частях корпуса могут составлять от 25° до 120°, другого — от 40° до 50°. Если конструкция из бумаги устраивает по всем критериям, то можно приступать к изготовлению приспособления из металла.

Рисунок 4. Чертеж элементов плуга.

Когда будут изготовлены части плуга из стали, для сборки корпуса будет необходим дополнительный лист 50х50 см. Еще нужно будет подготовить аппарат для сварки. На листе с отступом от крайних частей понадобится отложить угол γ.

С использованием клинков на лист понадобится установить лемех и приварить деталь с обеих сторон.

С лемехом понадобится стыковать боковой щит стойки вертикально так, чтобы его крайняя часть заходила за крайние части лемеха на 6-7 мм. Боковой щит следует поднять выше лезвия лемеха на 6-8 мм. В таком случае лемех сможет беспрепятственно срезать землю. Щиток следует приварить к лемеху и листу.

Рисунок 5. Крепление лемеха.

Если получится так, что основания или углы не будут соответствовать, то отвал следует доработать молотком. После того как будет выполнена подгонка отвала, деталь в задней части нужно прихватить сваркой к лемеху и щиту в боковой зоне конструкции. Далее боковой элемент понадобится сварить с рейкой для распорки и пластинкой. На следующем этапе с помощью сварки следует прихватить уголки для упора.

Далее плуг нужно осмотреть, после чего капитально сварить. Дополнительный лист, который используется для сборки плуга, нужно отделить от корпуса зубилом или пилой с диском для резки. Уголки для упора следует приварить к пластинке основания. Далее швы сварки понадобится зачистить, а основания отвала и лемеха обработать шлифовальным инструментом.

Как изготовить самостоятельно плуг поворотного типа?

Поворотный инструмент является универсальной конструкцией, которая предполагает наличие ручного механизма на обыкновенной сцепке. В процессе пахоты почвы обыкновенным плугом за один проход пласт почвы может переворачиваться лемехом в одну сторону. Чтобы земля другого ряда перевернулась в ту же сторону, понадобится вернуться к началу первого ряда и начать с данного участка.

С помощью подобного плуга пахоту можно производить намного быстрее — после разворота конструкции в конце ряда можно будет развернуть лемех в обратную сторону. Далее можно продолжать обрабатывать почву.

Поворотное изделие можно охарактеризовать наличием нескольких конструктивных плоскостей. Если после демонтажа лемеха и отвала плуг смонтировать на горизонтальный столик, который вплотную придвинут к стенке, после чего прижать его боковое основание к вертикальной стенке, то основание столика совпадет с нижним горизонтальным основанием полозка. Вертикальная стенка при этом совпадет с боковым основанием полозка.

Нюансы, которые следует учитывать:

1. Первым условием качественной конструкции является размещение нижней режущей части смонтированного лемеха на 15-20 мм ниже горизонтального основания полозка.
2. Еще одним условием надежной конструкции является стыковка переднего основания лемеха с отвалом в единой плоскости и без щелей. В данном случае не должно быть никаких выступающих деталей для крепежа. Все элементы обязательно нужно отполировать.

Когда все работы с плугом будут завершены, полированные основания понадобится очистить от грунта, залить машинным маслом, после чего растереть ветошью. Подобные действия позволят защитить отполированные основания от коррозии.

Тыльная сторона лемеха обязательно должна быть ровной, с плоским основанием плуга она должна составить угол 18-20°. Боковые кромки для резки должны иметь задние углы 12-20°.

Как смонтировать плуг на мотоблок?

Перед выполнением настройки плуга понадобится подготовить мотоблок и смонтировать на него плуг. Для этого устройство следует расположить на рабочем основании. Колеса с шинами из резины понадобится снять, после чего смонтировать грунтозацепные колеса из стали. Это необходимо для того, чтобы уменьшить буксование мотоблока в процессе пахоты за счет сопротивления почвы.

Когда плуг на мотоблок будет установлен, можно приступать к фиксации навесной конструкции плуга для мотоблока. Гайки фиксации надо будет затянуть не до конца, чтобы можно было отрегулировать агрегат. Далее понадобится выполнить прикрепление устройства к фиксирующему кольцу несколькими штырями из стали. После этого производится регулировка изготовленной конструкции.

Регулировка плуга для мотоблока делается с учетом всех существующих правил, так как от данного процесса будет зависеть качество вспашки. Прежде всего колеса мотоблока нужно установить на подставки, после чего выполнить балансировку.

После того как плуг будет зафиксирован, понадобится мотоблок снять с подставок и установить на землю. Руль выставляется так, чтобы рукоятки располагались на высоте пояса пользователя.

В продаже сегодня можно найти плуг роторного типа. Конструкция предусматривает наличие выгнутых лемехов, которые монтируются на ось. Роторное устройство может обрабатывать почву до глубины примерно 26-30 см, при этом затраты сил пользователя будут минимальными. Однако самостоятельно подобное устройство соорудить очень сложно.

Заключение

Изготовить плуг просто. Чтобы сделать все правильно, нужно соблюдать последовательность действий.

В конце обязательно надо будет выполнить оценку корректности настройки конструкции. Для этого следует провести контрольную вспашку, после чего измерить глубину среза. В конце нужно будет измерить расстояние между бороздками. Если расстояние между ними более 10 см, то понадобится выполнить повторную регулировку.

Рисунок 1 — Однокорпусный навесной самодельный плуг.

Перед началом работы по созданию самодельного плуга для мотоблока, нужно тщательно подойти ко всей имеющейся документации. Ознакомьтесь с процессом сначала в теории, затем можно переходить и на практику.

Предупреждаем, что инструменты должны быть профессиональными, тогда они помогут выполнить все работы вручную и на высоком уровне.

Любительский инструмент не подойдет для создания плуга по той причине, что он имеет малую прочность.

Если навыков в подобных делах нет, то сначала побеседуйте со специалистами, которые расскажут как сделать плуг для мотоблока своими руками и опишут основные подводные камни, на которые натыкаются начинающие конструкторы.

Конструкция плуга

Разделяются плуги на несколько видов, каждый из которых имеет особенности формы и конструкции.

• однокорпусные;
• роторные;
• оборотные.

Рисунок 2 — Пример, как выглядит самодельный плуг для мотоблока.

Однокорпусный плуг для мотоблока самый простой по своей конструкции, чертежей для этого вида изделий очень много. Он подойдет для начинающих кузнецов, ведь делать его просто.

Самодельный оборотный плуг для мотоблока интересен тем, что вверху корпуса есть загнутое перо, благодаря чему у садовника есть возможность при обработке сразу переворачивать землю. Это изделие отлично подойдет для твердой земли. Такой агрегат сумеют сковать только профессионалы.

Самая сложная конструкция – роторный плуг. Он больше всего походит на культиватор из-за наличия нескольких лемехов, которые крепятся на одной оси. При обработке почвы ось проворачивается, и благодаря этому проворачивается целый пласт почвы.

Как сделать плуг своими руками

Нужно учитывать, что без чертежа вы плуг сделать не сможете. Чертежи самодельного плуга для мотоблока смотрите в конце статьи в разделе фото. Нужно точно соблюдать все инструкции и внимательно читать параметры. Ведь малейшая помарка может существенно сказаться на характере плуга. Начнем с однокорпусного мотоплуга, который сделаем своими руками.

Рисунок 3 — Чертеж однокорпустного самодельного плуга.

Лемех

Рисунок 4 — Чертеж однокорпусного плуга.

Для создания рабочих элементов плуга отлично подойдет сталь толщиной в 3-5 миллиметров. Сначала рекомендуется поработать над съемным лемехом, лучший материал для него – это диск от циркулярной пилы (легированная сталь 9XC).

За неимением, можно использовать рядовую, не подлежащую термической обработке сталь, для среза пласта земли. Режущая часть лемеха должна отбиваться на наковальне, а затем затачиваться, как и рабочая часть косы.

Отвал

Когда лемех готов, можно начинать изготавливать отвал. Здесь в качестве материала отлично подойдет труба с диаметром 0,5 метров, толщина стенок не должна превышать 5 миллиметров. Заготовка отвала вырезается при помощи газового резака, по готовому шаблону (шаблон сделайте из плотного картона). А далее она доводится до кондиции на наковальне, а затем на точильном станке.

Рисунок 5 — Чертеж отвала плуга для мотоблока.

Сборка плуга

Рисунок 6 — сборка плуга с указанием угла лемеха.

Что бы собрать детали плуга к мотоблоку в единую конструкцию, рекомендуем выполнить эту операцию сперва на макете. Из толстого картона вырежьте соответствующие детали и склейте между собой, придерживаясь необходимого угла:

• угол альфа 25° — 130° в разных частях корпуса;
• угол гамма 42° — 50°.

Если макет из картона сооружен правильно и выдержаны все параметры, можно приступать к работе с плугом.

После отделки лемеха, отвала и вспомогательных деталей для крепления, потребуется стальной лист (толщина 2-3 мм, площадь 500х500 мм). Делаем отступ по краям в 40 мм, выравниваем, что бы угол гамма был нулевым. Под углом альфа 25°, используя клинья, на лист прикладываем лемех и делаем точечную приварку с 2-х сторон.

Щиток стойки так же стыкуем с лемехом. Стык происходит в вертикальном положении, край щитка заходит за край лемеха на 5-8 мм. Щиток должен находится выше, чем лезвие лемеха (выше стального листа) на 6-10 мм. Отступ нужен для беспрепятственного подрезания лемехом грунта.

Отвал с лемехом стыкуется плотно, без зазоров. Их конструкция должна составлять одно целое. Угол между лезвием лемеха и верхним обрезом отвала должен быть в пределе 6-8°.

Рисунок — 7 Чертеж деталей плуга.
Рисунок 8 — Крепление лемеха плуга.

Если крепление лемеха с отвалом не совпадает по параметрам, то отвалу придают нужный угол молотком. После подгонки, отвал сзади схватывается с лемехом и боковым щитком сваркой. После, боковой щиток сваривается с распорной планкой и пластиной основания. В конце к пластине прихватываются упорные уголки для лемеха.

После точечного сваривания, осмотрите плуг, если все необходимые параметры выдержаны, сваривайте капитально. Стальной лист, что был приварен к плугу, отделите от корпуса с помощью болгарки или молотка и зубила. Дайте конструкции остыть и после зачистите все сварные швы. Поверхность лемеха и отвала очистите наждачной бумагой.

Настройка плуга

Производится настройка в несколько этапов. Но сначала нужно подкрутить гайки на креплении, но при этом полностью их не затягивать. Затем необходимо осуществить фиксацию агрегата с креплением серьгой мотоблока, использовав при этом два металлических штыря. Все можно переходить к настройке, она выполняется в несколько действий:

1. Мотоблок ставят колесами на ровную поверхность и проводят балансировку;
2. При помощи специальных болтов выставляется угол наклона плуга. Учтите, что «пятка» плуга при этом должна быть параллельна поверхности грунта;
3. Теперь мотоблок можно снимать и ставить на землю. Руль должен находиться на уровне поясницы пахаря;
4. Последний этап настройки – это оценка правильной конфигурации.

Видео

Видео самодельный плуг для мотоблока.

Для выполнения определенной работы необходимо специально предназначенное сельскохозяйственное приспособление (инструмент), например, такое, как плуг. Возникает вполне рациональный вопрос, что дешевле, купить заводское устройство, или сделать свой плуг в домашних условиях?

Плуги могут монтироваться на мотоблоки. С помощью мотоблока можно производить любые сельхоз работы, такие как:

• покос;
• пахота;
• посев;
• посадка различных культур;
• окучивание;
• выкапывание моркови, картофеля, лука и др.

Изготовление своими руками устройства для мотоблока

Плуги разделяются на несколько типов , которые имеют каждый свою особую конструкцию. При пахоте мотоблоком применяются:

1. Однокорпусный.
2. Оборотный.
3. Роторного типа.

Плуг однокорпусный

Этот тип устройства отличается очень простой конструкцией и наличием большого количества чертежей его модификаций. Исходя из этого, он является оптимальным вариантом для изготовления его в домашних условиях, своими руками. Из-за легкой конструкции его изготовление будет под силу владельцам мотоблоков, которые не выполняли раньше такого вида работ.

Самодельный однокорпусный плуг для мотоблока представляет собой легкую конструкцию. При его изготовлении не понадобится специальных инструментов и оборудования. Материал для изготовления и инструменты вы можете найти у себя в сарае или в гараже.

Опыт многих людей, которые экспериментировали с устройством и его чертежами, говорит нам о том, что необходимо выполнить лемех съемным, чтобы перед самой пахотой его можно было затачивать.

При выборе материала для режущей части своего устройства, лучшим считается сталь легированная 9ХС, из которых выполнены диски пил циркулярных.

Подойдет и 45 сталь , которую с помощью закалки необходимо довести до твердости HRC 55 единиц. Если в хозяйстве у вас только обычная сталь, например, марки 3 или 5, которая не подлежит закалке, ее режущую кромку можно отбить на наковальне, а затем наточить и она будет приспособлена для резки грунта.

Отвал для плуга

Способ производства №1

Рабочей площади отвала необходимо придать цилиндроидальную форму . Если в хозяйстве имеются вальцы, то у вас без труда получится придать нужную форму вашей заготовки.

Необходимо заготовку для отвала, которую вы предварительно вырезали ножницами по металлу либо электро- или газосваркой из листа стали толщиной до 4 миллиметров, кладут на вальцы под двадцатиградусным углом, изгибают заготовку, а затем тяжелым молотком дорабатывают заготовку до необходимой формы согласно шаблону.

Способ №2

Можно использовать для заготовки стальную трубу диаметром 600 миллиметров с шириной стенки до 5 миллиметров. Вначале необходимо изготовить шаблон из плотного картона, затем картон прикладывается к самой трубе так, чтобы нижняя кромка шаблона составляла с кромкой трубы угол примерно 23°.

Линию отвала изобразите мелом, затем газовой сваркой необходимо вырезать заготовку и обработать ее наждаком. Если нужно, то заготовку с помощью молотка, доводят до формы отвала по шаблону.

Способ №3

Это самый трудоемкий способ изготовления отвала. Необходимо поместить заготовку в горн для нагрева. Затем отбить молотком заготовку по матрице. В качестве образца можно взять отвал из другого плуга.

Материалом для изготовления рамы плуга можно взять лист стали от 3 до 10 марки, с толщиной примерно в 3 миллиметра.

Сборка самодельного устройства

Чертеж плуга состоит из деталей:

Специалисты рекомендуют для начала сделать из плотного картона все части устройства, затем их соединить между собой с выдерживанием необходимых углов. Если картонная модель устроила вас по всем критериям, смело можно начинать работу с металлическими заготовками.

Когда вы выполните все заготовки из стали, то для сборки корпуса вам понадобится вспомогательный стальной лист 500 на 500 миллиметров и толщиной примерно 3 миллиметра, а также аппарат для сварки заготовок.

С помощью клиньев, имеющих, угол α равный 25градусам на вспомогательный лист монтируется лемех и точечно приваривается к листу с двух сторон.

С лемехом плуга в вертикальном положении состыковывается боковой щиток стойки так, чтобы край его заходил за край лемеха на 7 миллиметров, при этом боковой щиток необходимо поднять выше, чем лезвие самого лемеха на 10 миллиметров, чтобы при этом не мешать, лемеху резать грунт. Щиток также необходимо слегка прихватить сваркой к лемеху и соответственно к вспомогательному листу.

После к лемеху очень плотно необходимо приложить отвал , чтобы не было зазора и они были одним целым. Между верхним краем отвала и лезвием самого лемеха угол должен быть равен примерно 7 градусам.

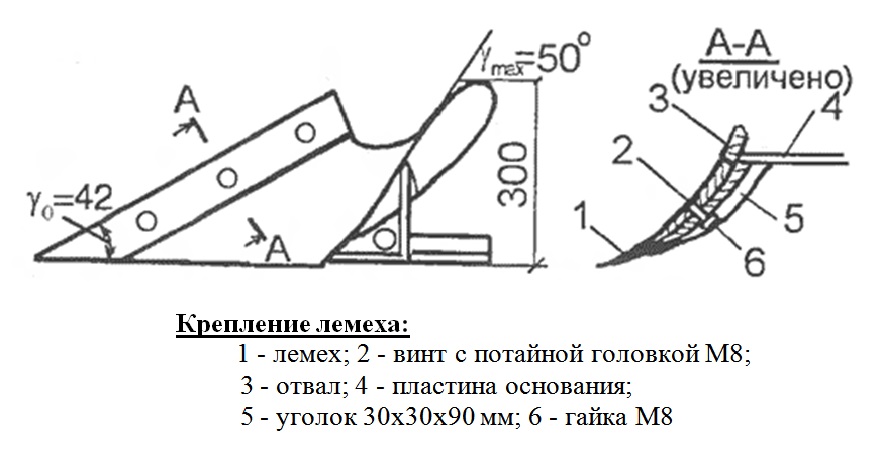

Крепление лемеха состоит из таких деталей:

• лемех;
• винт М8 с потайной головкой;
• пластина основания;
• отвал;
• уголок 30 на 30 и на 90 мм;
• гайка М8.

Если в процессе сборки обнаружится, что углы или края не соответствуют или не совпадают, то отвал необходимо доработать увесистым молотком . После необходимой подгонки самого отвала к лемеху, необходимо его сзади точечно прихватить сваркой как к боковому щитку, так и к лемеху. Затем щиток окончательно приваривается к распорной планке и пластине основания. Потом к пластине у основания прихватываются уголки для упора лемеха.

Плуг необходимо еще раз предварительно осмотреть, затем уже обварить капитально. Не забудьте демонтировать вспомогательный лист, который вы использовали для сборки плуга. Отделить его от корпуса можно с помощью зубила или «болгаркой» с применением отрезного круга. Уголки упора лемеха капитально свариваются с пластиной основания. После проведения сварочных работ необходимо зачистить все сварочные швы, а поверхности лемеха и отвала обрабатываются наждачной бумагой.

Самодельный поворотный плуг для мотоблока

Плуг поворотный является универсальным устройством для мотоблока. На одинарной стандартной сцепке содержит поворотный ручной механизм . Все мы знаем, что вовремя пахоты поля за один проход обычным плугом пласт земли лемехом переворачивается в одну сторону. Поэтому приходится переходить обратно к началу, чтобы почва следующего ряда переворачивалась в нужную сторону и начинать с той же стороны участка.

Он выполнит пахоту вашего участка гораздо быстрее. В конце ряда после поворота мотоблока вы просто поворачиваете лемех в обратную сторону и продолжаете обработку земли.

Размеры плуга

Поворотный плуг поворотного типа состоит из трех основных плоскостей:

1. Боковая вертикальная плоскость полозка.
2. Нижняя горизонтальная плоскость полозка.
3. Передняя отвальная плоскость.

Если после демонтажа отвала и лемеха плуг положить сверху на стол, вплотную при этом прижатый к стене, и придвинуть его боковую плоскость к вертикальной стене, то крышка стола совпадет с горизонтальной нижней плоскостью полозка, а вертикальная стена с вертикальной боковой плоскостью полозка.

Хорошим считается тот плуг, у которого нижний режущий край установленного лемеха на 20 миллиметров ниже горизонтальной нижней плоскости полозка.

Второй правильной конструкцией плуга является сопоставление бокового режущего края установленного лемеха по прямой с режущим боковым краем вашего отвала. Также отвал и лемех не выступают более 10 миллиметров за вертикальную боковую плоскость полозка.

Третьим правильным условием является соединение рабочей передней плоскости лемеха к отвалу без зазора и в одной плоскости. Они в идеале должны блестеть как зеркало, соответственно быть хорошо заполированными и не должны торчать выступающие крепёжные элементы .

После того, как плуг вернулся с работы на участке, его рекомендуется очистить от грунта и сторонних предметов, отполированные части полить маслом или смазать солидолом, потом растереть ветошью. Это позволит защитить поверхность от воздействий окружающей среды и коррозии.

Четвёртой правильной конструкцией является тыльная ровная поверхность лемеха, составляющая с плоской стороной установки вашего плуга угол в 20 градусов, который равен заднему углу монтированного лемеха.

Режущие боковые кромки отвала и лемеха также имеют задние углы в 20 градусов с боковой поверхностью борозды, при этом режущая боковая кромка вашего отвала может иметь закругление.

Как монтировать готовый плуг на мотоблок

Перед тем, как проводить настройку и монтаж плуга , необходимо сам мотоблок подготовить и только потом устанавливать плуг на ваш мотоблок. Сначала необходимо мотоблок переместить на обрабатываемый участок, затем демонтируем колеса с резиновыми шинами и монтируем грунтозацепные стальные колеса. Это необходимо для того, чтобы мотоблок не буксовал в пахоте во время работы из-за сопротивления почвы.

После этого присоединяют плуг, выполненный вашими руками к мотоблоку с помощью навесного устройства. Крепежные гайки следует не полностью затягивать, чтобы можно было регулировать агрегат. Следующим этапом выполняется фиксация плуга к серьге вашего мотоблока двумя штырями. После окончания этих манипуляций можно начинать регулировку самого плуга.

Регулировка устройства на мотоблоке

Регулировка сделанного вашими руками плуга на мотоблоке проводиться с максимальным соблюдением всех условий, ведь от регулировки зависит и качество вспашки.

Регулировка осуществляется в следующем порядке:

• для начала необходимо мотоблок установить на спец. подставку и произвести балансировку. Высота подставки прямо определяет вашу глубину вспахивания. Высота подставки для мерзлой почвы должна быть не более 25 сантиметров, а для весеннего прогретого грунта не более 20 сантиметров;
• после балансировки, болтами регулировки, устанавливаем угол наклона вашего плуга так, чтобы его «пятка» параллельно располагалась поверхности почвы;
• после монтажа плуга, мотоблок снимают с подставки и ставят на землю. Регулируем руль мотоблока так, чтобы управляющие рычаги находились примерно у пояса водителя;
• на последнем этапе регулировки производим оценку правильности настройки плуга. Для этого произведем контрольную вспашку тремя бороздами с измерением качества отвала срезанного грунта и глубины среза, а также расстояния между пахотными бороздами. В случае если между бороздами расстояние превышает 100 миллиметров, или они начинают перекрывать друг друга, требуется выполнить повторную регулировку.

Роторный плуг своими руками

Этот тип плуга совершенно отличается от всех других типов плугов. Роторный плуг для вашего мотоблока, включает много изогнутых винтом лемехов , монтированных на одну ось. При работе ось плуга производит вращение, передаваемое от вала мотоблока и переворачивает грунт.

Роторный плуг обрабатывает грунт до глубины 30 сантиметров при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет перемещение не только по прямым линиям, но и по кривым, что дает возможность обработку участков с препятствиями и сложной геометрией .

Сейчас среди аграриев ведется горячая дискуссия, о том насколько эффективна работа современного роторного плуга, но он все больше набирает популярность у дачников при обработке заросшей и заплетенной корнями почвы.

Плуг к мотоблоку – это одно из наиболее полезных приспособлений, позволяющее качественно вспахать любую почву, сэкономив массу сил и времени. Давайте рассмотрим особенности монтажа плуга, а также способы изготовления конструкции своими руками.

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

1. Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
2. Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
3. Зафиксируйте сцепку на фаркопе посредством болтов.

Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

• настроить глубину вспашки;
• отрегулировать наклон полевой доски:
• настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

1. Поставить мотоблок с плугом на несколько подставок;
2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Виды плугов для мотоблоков

Используемые для вспашки плуги делятся на несколько видов. К ним относятся:

• • однокорпусные конструкции – эти изделия наиболее просты в применении. Они обладают минимальным весом и состоят из небольшого количества деталей;

• • оборотные или поворотные плуги – верхняя часть таких конструкций оборудована загнутым пером, предназначенным для переворачивания почвы непосредственно в процессе ее вспашки. Реверсивный плуг наиболее эффективен при обработке тяжелого грунта;

• роторные плуги – навесное оборудование этого типа обладает самой сложной конструкцией. В продаже можно встретить двухкорпусный плуг, состоящий из двух, и трехкорпусной, состоящий из трех лемехов;
• дисковые плуги – конструкции этого типа используются преимущественно для вспашки мокрой почвы. Глубина обработки грунта такими плугами немного меньше, чем в навесном оборудовании предыдущих видов.

Каждый из перечисленных типов плугов нашел применение при вспашке того или иного вида почвы. Тем не менее, самым универсальным принято считать двухсторонний плуг оборотного типа – он показывает высокую эффективность при обработке грунта любого типа.

Перед тем, как начать изготовление плуга своими руками, потребуется внимательно изучить чертежи. Они должны подсказать вам, каким способом крепить детали конструкции между собой.


Дальнейший порядок действия выглядит следующим образом:

1. 1. Для начала сделайте лемех. Для этого возьмите сталь, толщиной не менее 5 мм, и придайте ей нужную форму. Режущую часть стальной заготовки отбейте на наковальне, после чего заточите. Делается это точно так же, как и в случае с заточкой ручной косы;

1. 1. Далее потребуется изготовить самодельный отвал. Для этого подойдет стальная труба, диаметром 50 см, и толщиной стенок не более 5 мм. Заготовку для будущего отвала вырежьте при помощи резака. Чтобы придать изделию нужную форму, отбейте его на наковальне и обработайте на точильном станке;
   2. Далее нужно собрать детали плуга в одну конструкцию. Возьмите лист стали, размеры которого должны составлять 50×50 см, а толщина – 3 мм. Сделайте 4-сантиметровый отступ по краям листа и выровняйте его так, чтобы в итоге получить нулевой угол;
   3. Далее при помощи клиньев приложите к листу лемех и сделайте двухстороннюю точечную приварку, соблюдая угол в 25°;
   4. Лемех и отвал соедините между собой максимально плотно. Между верхней частью отвала и ножом лемеха должен образоваться угол в 8 °;

1. После этого приварите друг к другу боковой щиток, лемех и заднюю часть отвала. Более подробно об изготовлении плуга расскажет видео.

После этого снова сделайте точные замеры всех углов. Только убедившись в правильности соединений, можете окончательно приваривать детали плуга. Как только конструкция полностью остынет, зачистите имеющиеся сварные швы.

Оборотный плуг для мотоблока – порядок изготовления

Как и в первом случае, чтобы изготовить поворотный плуг, нужно изучить схему конструкции. В противном случае даже малейшая неточность приведет к низкой эффективности готового навесного оборудования.


Чтобы сделать плуг Зыкова, действуйте в таком порядке:

1. 1. Для изготовления лемеха используйте листовую сталь, толщиной около 5 мм. Вырежьте из нее заготовку, нагрейте при помощи газовой горелки и загните так, как указано на рисунке. Лемех обязательно должен быть съемным. Режущая часть детали отбивается на наковальне и затачивается на специальном станке;

1. Далее изготовьте отвал. Его можно сделать из трубы с толщиной стенок 5 мм и диаметром 50 см. По шаблону вырежьте заготовку отвала при помощи газовой горелки, после чего отшлифуйте изделие болгаркой;
2. После этого из листовой стали, толщиной 3 мм изготовьте корпус плуга и соберите конструкцию, используя сварку;
3. Сварочные швы зачистите напильником и обработайте наждачной бумагой.

В результате работы вы получаете универсальный плуг на мотоблок, при помощи которого вы сможете обрабатывать не только сухую, но и влажную почву.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.


Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
2. К уголку приварите носок. После этого через упорную планку приварите пятку;
3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Роторный плуг на мотоблок – особенности изготовления

Роторный плуг для мотоблока с опорным колесом – это наиболее сложный тип навесного оборудования, используемого сегодня используется для вспашки. При работе над ним нужно быть крайне внимательным, так как малейшая ошибка приведет к плохому качеству обработки грунта. Порядок действий при изготовлении выглядит следующим образом:

• В качестве рабочего органа выступает фреза, которую можно изготовить из стальной трубы и металлических пластин. Пластины нужно приварить к трубе таким образом, что при вращении они перемалывали грунт и отбрасывали его в сторону;
• Далее изготовьте раму для редуктора плуга. Она может иметь любую форму, главное – чтобы внутрь редуктора не попадала влага и мусор;
• Редуктор сделать не удастся – его нужно приобрести. После этого механизм нужно подключить к коробке передач мотоблока;
• Так как роторный плуг – конструкция достаточно габаритная, то для его использования потребуются отдельные колеса. Их можно взять от старого мопеда или мотоцикла.

Готовый плуг на мотоблок будет исправно служить не один год. Главное – вовремя менять масло для смазки редуктора.

Плуг к мотоблоку своими руками из конного – как сделать своими руками?

В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:

1. Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
2. Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
3. Нижние части деталей соедините посредством саморезов;
4. Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
5. К нижнему концу закрепите лемех;
6. В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
7. Посередине закрепите сдвоенную часть рукояток.

Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.
