Оборудование Grundfos (Грюндфос) благодаря своей надежности, производительности и простоте в эксплуатации получили широкое распространение во всех отраслях.

Они используются в области ЖКХ при строительстве централизованных магистралей отопления, водоснабжения, отвода канализационных стоков, обслуживании предприятий сельского и лесного хозяйства, а также в оснащении промышленных комплексов.

Основные виды неполадок

Своевременное обслуживание насоса или насосной станции любого назначения – залог корректности его работы и долговечности системы в целом. Ремонт насосов в профильном сервисном центре, например, в Сергиевом Посаде, изначально недешевое удовольствие. Однако если вы знакомы с устройством агрегата и понимаете принципы его работы, устранить неисправности вполне можно и собственными силами.

Устройство и принцип работы

Модельный ряд Grundfos представлен всеми основными категориями насосного оборудования:

• скважинными;
• канализационными;
• центробежными;
• циркуляционными;
• многоступенчатыми самовсасывающими установками.

Скважинные насосы используются в системе водоснабжения и при обустройстве скважин с артезианской водой, для наполнения резервуаров и другие системы водораспределения. Как правило, это глубинные установки, работающие в непрерывном или кратковременном режиме, регулируемом и гидробаком. В комплектацию изделия входят три основных элемента – двигатель, встроенный фильтр и система верхнего или нижнего водозабора. Продукция представлена сериями оборудования SP, SQ и SQE.

Рассмотрим устройство канализационных насосов Sololift, на примере типового агрегата Сололифт 2 WC 3. Установка состоит из оснащенного отверстиями входа/выхода бака, в который поступает сточная вода. После предварительной очистки, обеспечиваемой системой фильтрации, и по факту достижения определенного уровня, который контролирует датчик уровня Grundfos, насос включается автоматически. Таким образом запускается процесс откачивания жидкости в централизованную магистраль, септик или другой утилизационный резервуар. Установка также комплектуется измельчителем, который перерабатывает крупные бытовые отходы и препятствует засорению канализационных труб. Самая простая установка способна поднять воду на высоту до 5-7 м и транспортировать ее на 100 м в горизонтальной плоскости.

Моноблочные центробежные насосы серии NB отличаются односторонней системой всасывания и применяются в системах водоснабжения, отопления, вентилирования, кондиционирования и в составе оросительных установок. Крутящий момент от двигателя передается крыльчатке ротора, в центральную часть агрегата поступает жидкость. По мере вращения лопастей вода или другой носитель тепловой энергии, если речь идет об отопительной системе, отбрасывается по направлению к внешним элементам корпуса и перенаправляется в выходной патрубок под воздействием центробежной силы. Показатели давления внутри системы регулирует датчик уровня Grundfos.

Циркуляционные насосы, представленные сериями оборудования UP, UPS, UPSD, Alpha 2, оснащаются мокрым ротором и предназначаются преимущественно для комплектации отопительной системы с замкнутым контуром. В основе его функционирования – центробежная сила, генерируемая размещенным на валу рабочим колесом. При попадании воды из всасывающего патрубка в центральную часть вращающегося колеса она отбрасывается в периферийные отделы агрегата. Преимущество оборудования этой серии – в автоматическом охлаждении ротора, который вращается непосредственно в перекачиваемой среде. циркулярного насоса отопления с мокрым ротором рекомендуется все же поручать профессионалам.

В сегменте самовсасывающего оборудования лидирует Grundfos MQ 3-35, применяемый в комплектации насосной станции с мембранным расширительным баком. Циркуляция воды стимулируется повышением давления за счет возникающей при вращении рабочего колеса центробежной силы. Когда она вытесняется из периферийных отсеков установки в напорный трубопровод, давление в центральной части рабочего колеса снижается и жидкость поступает в корпус насоса. Такие модели применяются для повышения давления и в составе систем подачи чистой воды (питьевой или технической).

Распространенные виды неисправностей

Поломка насоса возникает, как правило, внезапно и вызвана она преимущественно некорректной эксплуатацией, чему также нужно уделить немного внимания. Монтаж Сололифтов, например, и аналогичного высокопроизводительного оборудования и первое включение желательно доверить специалистам.

Перед тем, как подключить погружной или поверхностный насос к электросети или к гидроаккумулятору, необходимо проверить, присутствует ли жидкость в области размещения заборного устройства и во всех трубопроводах системы – при «сухом» запуске насосная станция практически со 100% гарантией выйдет из строя. Объем и температура воды для перекачивания должен соответствовать эксплуатационным характеристикам и рекомендациям производителя.

При длительном простое насоса, например, при использовании на даче или в нежилом загородном доме, раз в месяц его необходимо включать на 15-30 минут для предотвращения окисления движущихся частей.

Несмотря на различия в конструкции и принципе работы, для большинства разновидностей насосов характерны следующие типы неполадок:

• отсутствие крутящего момента;
• преждевременную самопроизвольную остановку работы;
• повышенный уровень шума;
• повышенную вибрацию;
• недостаточный напор;
• остановку после старта.

Причины неполадок

Отсутствие крутящего момента при том, что установка гудит, свидетельствует об окислении вала в результате длительного простоя оборудования или загрязнения системы инородными нерастворимыми или крупнофракционными элементами в составе перекачиваемой жидкости. В обоих случаях устранить неисправность может чистка, реже требуется замера роторного вала или полностью всего двигателя. Если насос при включении не вращается и не издает шум, необходимо проверить параметры электропитания и напряжения.

Когда насос произвольно отключается через короткое время после старта, неполадка с большой вероятностью вызвана избыточным отложением известковой и солевой массы в пространстве между ротором и стартером. Проблема также решается с помощью чистки, требующей предварительного отключения системы и демонтажа двигателя.

Высокий уровень шума при включении свидетельствует о наличие избыточного количества воздуха в трубопроводах, который достаточно спустить с одновременным повышением показателей давления на входе. Ремонт Сололифта в этом случае не требуется.

Повышенный уровень вибрации связан с тем, что подшипник, которым комплектуется помпа в некоторых моделях, пришел в негодность и требует замены.

Дефекты напора возникают в том случае, если вязкость перекачиваемой жидкости выше пропускной способности насосной станции, что устраняется путем замены засорившегося фильтра. Еще одна причина – неправильно осуществленное трехфазное подключение. Этим же зачастую вызвана и остановка оборудования практически сразу после его запуска.

К причинам возникновения поломок также относятся неконтролируемые внешние факторы – замерзание жидкости в трубопроводах в случае недостаточного утепления или аномальных климатических явлений и гидравлический удар при «сухом» запуске.

Этапы и правила ремонта

Ремонт насоса Sololift, как и Grundfos любого назначения, можно выполнить самостоятельно, предварительно выявив источник проблемы.

Диагностика оборудования подразумевает несколько этапов:

• запустите насосную станцию, оцените уровень шума и вибрации;
• проверьте показатели напора;
• убедитесь в том, что мотор в процессе работы не перегревается;
• проверьте наличие и качество смазки узловых соединений;
• удостоверьтесь в целостности конструкции и отсутствии протечек;
• осмотрите коробку на предмет надежной фиксации клемм.

Если вы уверены в том, что неисправности вызваны не отложениями извести и загрязнением, перегрузками или эксплуатацией на предельных мощностях, насос можно разобрать. Планируя насоса Грундфос своими руками, убедитесь в том, из трубопроводов спущена вода и отключите систему. Разборка начинается с распределительной коробки и визуальной оценки комплектующих. Как правило, такой осмотр дает возможность сразу обнаружить перегоревшую или износившуюся деталь. Если нет – продолжим разбирать установку.

Двигатель в процессе разборки должен быть в вертикальном положении . Это позволит предотвратить риск утечки масла. Для диагностики пускового механизма к двигателю необходимо подсоединить омметр. Этот инструмент при вращении рукоятки генерирует напряжение в диапазоне 200-300 В, достаточное для снятия показаний на приборе определения сопротивления. Слишком высокие данные диагностики, достигающие бесконечности, свидетельствуют об обрыве рабочей фазы, слишком низкие – о межвитковом замыкании. Самостоятельная регулировка параметров работы при таких отклонениях невозможна.

Циркуляционный насос Grundfos: ремонт-обзор (видео)

Бытовые станции автономного водоснабжения для дома, дачи, фермерского хозяйства приобрели стойкий спрос вместе с налаживанием грамотной экономической политики многих государств.

Сегодня для внутреннего производства сельскохозяйственной продукции используется максимальное количество земель. Большинство стран мира отводит широкие территории фермерским угодьям. В этих условиях насосная станция первого, второго подъёма становится устройством, неспособным потерять актуальность.

Производственная линейка насосных станций Grundfos предоставляет широкие возможности качественного орошения полей, садов и огородов . Пневмогидравлическая насосная станция автоматического водоснабжения для дачи, цена которой привлекательна для потребителя, с успехом применяется для повышения уровня бытового комфорта в частных домах .

Особенности конструкции

Повысительные водопроводные насосные станции - это практичные аппараты, все части которых слаженно действуют в единой системе. Авторская разработка Grundfos - специально обработанная сталь - охватывает и надёжно защищает углы и рабочие элементы разных моделей устройств. Все устройства готовы к монтажу и полностью приспособлены не только к различным ёмкостям, но и к скважинам, колодцам, водоёмам.

Как правило, страна-производитель такого аппарата, как насосная станция для повышения давления – Германия , но устройства также изготовляются в большинстве стран ЕС по технологии Грундфос. Каждый филиал этой корпорации изучает потребности своего региона - на основе этих данных составляется план выпуска следующего модельного ряда.

Научный подход оправдывает себя: в каждой стране, выбранной для сотрудничества, Грундфос всегда "на голову выше" других производителей таких устройств, как водяные самовсасывающие насосы и насосные станции .

Каталог этой марки содержит устройства, в которых каждая деталь подчинена плавному понижению и повышению давления. Аппараты состоят из нескольких основных частей. Прежде всего это насосы для быстрой подачи воды с глубины.

Последние могут применяться самостоятельно . В тех случаях, когда жидкость залегает на глубине меньше восьми метров, специалисты советуют применять центробежные самовсасывающие насосы (для воды, технической или питьевой жидкости).

Подробнее о процессе водоподъёма

Центробежные самовсасывающие насосы - наиболее простой способ водоподъёма. Они идеально вписываются в систему водоснабжения частного дома. Всё, что нужно для применения такого аппарата - это установка накопительного бака (он наполняется водой для употребления воды в хозяйстве или в гигиенических целях).

С помощью этого аппарата вода выкачивается из резервуаров небольшого объёма. В накопительном баке устанавливается датчик - он отслеживает уровень жидкости и своевременно отключает водоподъёмный аппарат. Ещё одна задача такого датчика - контроль падения уровня воды в резервуаре. Если жидкости становится недостаточно, насос мгновенно включается . Удобно то, что весь цикл работы происходит автоматически и не требует регуляции.

Различают эжекторные насосы и инжекторные . Насосные станции эжекторного типа советуют располагать в техническом, а не жилом помещении. Постоянная разрядка эжектора в этих устройствах отвечает за всасывание влаги. Насосная станция с эжектором производства Грундфос прекрасно зарекомендовала себя во всём мире как поливочный механизм для садов и огородов - именно поэтому «РусНасос» предлагает её сегодня российскому потребителю.

Инжекторные насосы отличаются увеличенной допустимой глубиной нахождения воды - она может достигать 25 метров. Эти агрегаты подходят и для скважин небольшого размера. Характерная особенность этих приспособлений Grundfos - автономность их компонентов . Двигатель устройств инжекторного типа располагается на твёрдом грунте, а разряжающий воздух механизм погружается в воду.

Использование насосов с мембранными напорными баками

Немецкие частные водоснабжающие насосные станции могут быть применены и в комплексе с мембранными напорными баками. Установка насоса на мембранный бак и оборудование его реле - разработка датских инженеров, получившая определение "комплектная передвижная насосная станция".

Бесшумная компактная насосная станция для квартиры, дома или дачи задействует мембранный бак Grundfos особой конструкции. Он представляет собой ёмкость из металла, разделённую надвое с помощью мембраны. Обе части ёмкости герметичны. В первую под давлением поступает воздух, во вторую закачивается вода.

Как только реле фиксирует достижение максимального давления, водопроводные насосные станции отключаются, и жидкость в мембранном баке может быть использована . Вновь заработать гидравлические насосные станции заставляет достижение нижнего предела давления, также отражённого на реле.

Основные преимущества

Купить бытовую насосную станцию водоснабжения для дачи или частного дома российского потребителя мотивируют многочисленные преимущества. Прежде всего, техниками и пользователями оценены стабильные показатели давления, создаваемого этими устройствами. Насосы MQ 3-35, MQ 3-45 и другие модели способны поддерживать этот показатель на уровне, оптимальном для работы какого бы то ни было водонагревательного прибора, подстраиваясь под его потребности.

Оптимальны эти аппараты и по другим критериям. Так, они обладают сокращённым количеством запусков и остановок насоса - при помощи этой технологии инженеры датской корпорации добились долговечности службы устройств .

Ещё один плюс агрегатов этой марки – возможность объёмного мембранного бака вмещать большой запас воды . Такая функция обеспечивает постоянный водный ресурс, который можно использовать при отключении электрической энергии.

Активное применение

Водные насосные станции для водоснабжения домов (дачи) Grundfos, цена которых – неизменно низкая, поставляются в десятки стран Европы и Запада: в техническом мире ценится качество за невысокую стоимость.

Описание насосной станции включает классические компоненты – сам насос, резервуар-накопитель и интеллектуальную систему управления устройством. Помимо датчика технические характеристики насосных станций могут содержать блок контроля , также способный автоматически включить или выключить насос.

Благодаря безотказной работе впродолжение долгого срока службы насосная станция подкачки, 2 (II) подъема и повышения давления оснастили сегодня множество загородных участков и деревень, которыми богата наша страна. Традиционной областью применения аппаратов этой марки остаётся полив полей и садов самой разной площади, от минимальной до обширной.

На сегодняшний день в российской столице активно применяется датская техника. Изделия этого производителя были определены как лучшие автономные насосные станции водоснабжения в Москве.

Надёжность и неизменная цена от Grundfos

Интернет-магазин, созданный в рамках нашего проекта, собрал на своих страницах классические датские автоматизированные водо-насосные станции для дома. Цены (опт и розница) здесь невысоки благодаря прямому сотрудничеству с Грундфос.

Сегодня наши клиенты – крупные компании и частные лица , предпочитающие приобрести здесь самовсасывающие насосные станции Грюндфос высокого давления, домашние перекачивающие мини-насосные станции и автоматику к ним. Устройства, реализуемые «РусНасос», широко применяются в частных загородных домах и коттеджах, в банях, на дачах.

Клиенты, с которыми мы установили долговременное партнёрство , знают: здесь всегда можно приобрести недорого бытовые автоматические погружные насосные станции для воды из колодцев. Цена каждого наименования продукции Грундфос удерживается в своих пределах.

Так, засчёт отсутствия "сюрпризов" в виде неожиданного повышения стоимости установок, каждым нашим клиентом может точно планироваться смета на насосную станцию.

Среди устройств, которые предлагает наш интернет-магазин – дешевые электрические насосные станции домашнего водоснабжения , уже активно используемые в России.

Как и многие европейские компании, фирма «Grundfos» может похвастаться интересной историей ее становления. Из небольшой мастерской этот монстр превратился в разветвленную сеть заводов и представительств по всей Европе. Кстати, в России в городе Истра их завод тоже работает и выпускает отменного качества продукцию. Но самое главное, что производитель, сооружая завод в какой-нибудь стране, предлагал ее населению не только стандартные насосы и насосные станции, но и модели, которые были адаптированы под условия их эксплуатации именно в этой стране. И хотя цены у «Grundfos» кусаются, их продукция пользуется большой популярностью за счет высокого качества, полной комплектации и безотказной работы. Необходимо отметить, что насосная станция «Grundfos» — это самая первая модель, которая появилась в мире, как отдельный вид оборудования.

Конструктивные особенности

Начнем с того, что в состав насосной станции Грюндфос входит центробежный насос и гидроаккумулятор. В принципе, как и у других марок данного типа оборудования. Но есть у нее и своя отличительная черта – это эжектор, который входит в конструкцию насоса, как неотъемлемая его часть. То есть, получается так, что этот прибор располагается в корпусе насоса.

Эжектор дает возможность увеличить глубину водозабора. Без него насосная станция может качать воду с глубины не больше 10 м, с ним эта величина увеличивается до 50 м. И хотя многие специалисты уверены, что эжектор, опущенный в шахту колодца, работает лучше в плане эффективного водозабора, компания Грюндфос это опровергает.

К тому же станции со встроенным эжектором практически не восприимчивы к песку и другому мелкому мусору в воде – отпадает необходимость в фильтрации. Постоянный и равномерный напор станет еще одним преимуществом данной конструкции. Единственный недостаток – повышенный уровень шума при работе. Но учитывая, что насосные станции располагаются вне дома (кессоны) или в подсобном помещении, то такой недостаток является несущественным. Поэтому продукция данной марки очень популярна при обустройстве большой глубины.

Что касается комплектности станции, то компания Грюндфос обеспечивает насос всеми необходимыми элементами и узлами. То есть, в нее входят сам агрегат, обратный клапан, сетчатый фильтр и рукав, который будет опускаться в колодец, реле давления, манометр и соединительная арматура. Отсутствие одного из элементов недопустимо.

Блок автоматики, с помощью которого контролируется работа насосной установки, состоит из манометра и реле. Первый отслеживает давление внутри водопроводной системы, второй отключает или включает насос при повышении или понижении давления воды соответственно. В основе конструкции реле присутствуют две пружины: одна большая, другая маленькая. Первая реагирует на низкое давление в гидроаккумуляторе, включая насос. Вторая на высокое, отключая его.

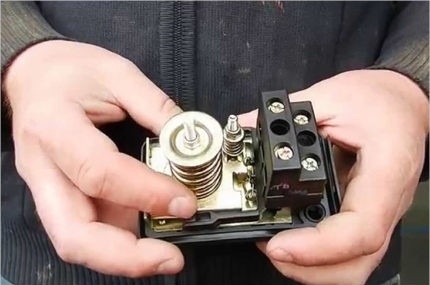

Реле давление насосной станции Грюндфос

Принцип работы

Работает насосная станция Грундфос достаточно просто.

• Насос закачивает воду в гидроаккумулятор, которая попадает в резиновую мембрану в виде груши. Она под действием воды расширяется. Но между мембраной и стенками металлического бака закачен воздух под давлением 1,5 атм. Он и обеспечивает давление внутри водопроводной сети. При закачке давление воздуха увеличивается до 4,5 атм.
• Насос выключается, а вода из гидроаккумулятора под давлением начинает подаваться в водопроводную сеть дома. Как только давление внутри водопровода падает, автоматика включает насос, который опять закачивает воду в мембрану.

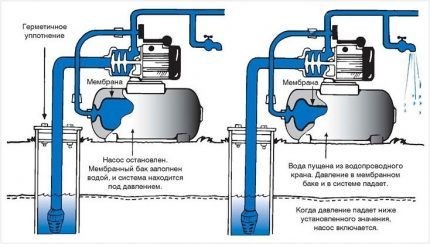

Принцип работы насосной станции

Модельный ряд

Необходимо отметить, что даже самый взыскательный покупатель найдет для себя необходимую модель насосной станции, которая будет эффективно обеспечивать водой любой дом с разным количеством потребителей. Главное – правильно подсчитать требуемый расход воды.

Станции для воды

Одна из очень популярных моделей – это насосная станция Grundfos MQ 3-45. Говоря о ее технических характеристиках, можно сказать, что данный агрегат может обеспечить водой достаточно большой дом. Ведь его производительность 3 м³/час. И это при том, что он может качать воду с напором 27 м – это номинальный показатель. Максимальный – до 45 м.

Но, что самое удивительное, электродвигатель насоса имеет мощность 1,0 кВт. То есть, выдавая такую приличную мощность, прибор потребляет минимум электроэнергии.

Grundfos MQ 3-45

Еще один представитель этой модели с меньшими техническими характеристиками. Это насосная станция Grundfos MQ 3-35. Производительность у нее точно такая же, как и у предыдущей модели, но вот максимальный напор составляет 35 м, при глубине всасывания 8 м. Зато у него меньшая мощность потребления электроэнергии – 0,85 кВт. То есть, компания дает возможность выбрать тот агрегат, который будет снабжать водой в необходимом количестве, не меньше и не больше, но при этом не придется переплачивать за оборудование. Это очень важно в свете экономии.

Правда, у этой модели есть функция квартирования. То есть, насос, а он самовсасывающий, после неожиданного аварийного отключения сам будет пытаться включиться через каждые 30 минут. К примеру, упал уровень воды в скважине. Через полчаса насос попытается закачать воду. Если уровень не поднялся до необходимого, то агрегат опять отключиться. И включится уже через полчаса. Но через 24 часа функция отключится, если аварийная ситуация не исправится. После чего станцию придется включать вручную. Это своеобразная защита.

Внимание! Все модели серии «MQ» являются малогабаритными, в состав которого входит многоступенчатый самовсасывающий насос.

А вот насосная станция Grundfos Basic 3-50 в совеем составе имеет более вместительный гидроаккумулятор объемом 50 литров. Все остальные характеристики те же, что и у предыдущих моделей. Конечно, вместительный бак снижает количество включений и отключений насосного прибора, что увеличивает срок его эксплуатации.

Теперь необходимо рассмотреть несколько моделей из серии «Hydrojet», в состав которой входит одноступенчатый насос марки «JP». В ней достаточно широкая линейка, в которой присутствуют и небольшие насосные установки и мощные. Последние могут обеспечить водой большие дома или несколько небольших.

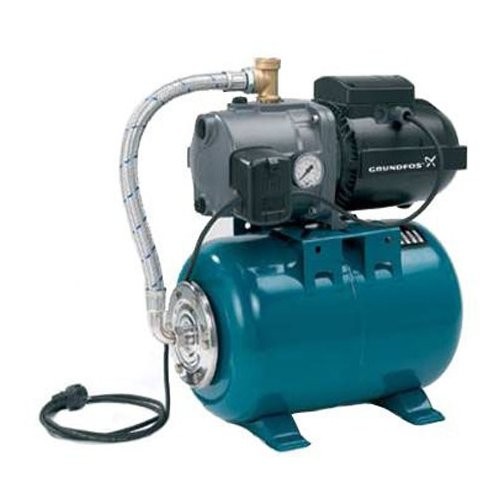

Насосная станция Grundfos Basic 3-50

Итак, первый представитель – насосная станция Grundfos Hydrojet JP 5-24. Это самый маленький представитель своего класса, в состав которого входит насос серии «JP» и гидроаккумулятор емкостью 24 литра. При небольшом электродвигателе мощностью всего лишь 0,75 кВт, он может прогонять через себя до 3 м³/ч воды, поднимая ее на высоту до 48 м. Глубина водозабора – 8 м, создает внутри водопровода давление до 6 атм. При небольших габаритах установки это отличные технические характеристики.

Следующая модель более мощная – это насосная станция Grundfos Hydrojet JP 6-50. В ее конструкцию установлен встроенный эжектор, и она обладает дополнительной функцией повышения давления. По всем остальным показателям это все та же насосная станция. У нее больший объем гидробака – 50 литров и повышенная мощность – до 4,2 м³/час. Конечно, при такой производительности насос потребляет и больше электроэнергии – до 1350 Вт.

Канализационные насосные станции

В модельной линейке насосных станций Грюндфос присутствуют и канализационные установки. С их помощью можно перекачивать ливневые, фекальные, дренажные, производственные и грунтовые стоки. Так как сам агрегат и гидроаккумулятор сталкиваются с достаточно агрессивными жидкостями, в их конструкции входят детали и узлы, изготовленные из высокопрочных материалов.

Правда, необходимо отметить, что канализационные станции этого типа на приусадебных участках практически не применяются. Они дорогие, да и нет надобности использовать столь усовершенствованные установки. Вместо них для канализации загородного дома можно использовать насосную станцию Grundfos JP Basic 3pt. При небольших габаритах эта установка обладает достаточно высокими техническими характеристиками. Но и она будет смотреться в системе канализации неуместно. Проще установить обычный фекальный насос. Но надо знать, что компания Грундфос выпускает и канализационные агрегаты.

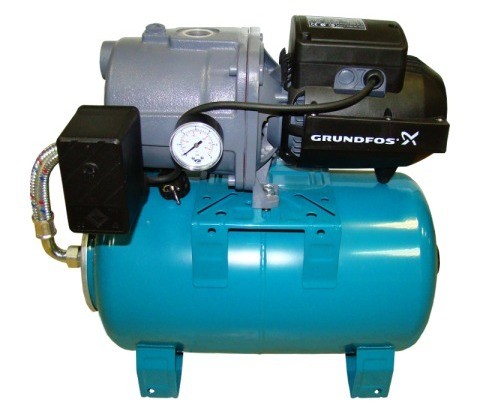

Насосная станция Grundfos JP Basic 3pt

Правила установки

Все вышеописанные модели – это ничтожная часть того, что предлагает датская компания. Но для всех агрегатов существуют определенные жесткие требования установки и эксплуатации. А именно:

• Специалисты рекомендуют монтаж насосных станций производить вблизи от источника водозабора. Чем ближе, тем лучше, поэтому кессон – наилучший варианта места установки.
• Все насосные станция должны работать только при положительных температурах окружающего воздуха и перекачиваемой воды. Поэтому их лучше всего устанавливать в кессонах, подвалах или утепленных пристройках к дому.
• Сам прибор должен устанавливаться на ровное и прочное основание. Обязательно под него надо уложить резиновую прокладку, которая будет снижать резонирование установки.
• Так как за пределами города отечественные линии электропередач не могут гарантировать стабильное напряжение, то необходимо в обязательном порядке подключение насосной станции производить через стабилизатор напряжения. В этом плане они очень капризны.

Правила монтажа

Что касается положительной температуры эксплуатации, то необходимо отметить, что установленные в подвал или кессон насосные станции должны соединяться с гидротехническим сооружением трубами или шлангами, которые также должны быть утеплены. Поэтому трубопровод можно проложить ниже уровня промерзания грунта или придется трассу утеплить, используя специальные теплоизоляционные материалы. Обычно сегодня для этого используют цилиндры (скорлупы), изготовленные из вспененных полимеров.

Очень важный момент – это правильно подобрать трубное соединение к самой станции. У каждой модели свой диаметр входного патрубка, поэтому диаметр трубы должен ему соответствовать. Если возможности нет, то придется устанавливать переходник. Правда, специалисты не рекомендуют устанавливать трубы меньшего или большего диаметра, это будет влиять на давление внутри водопровода.

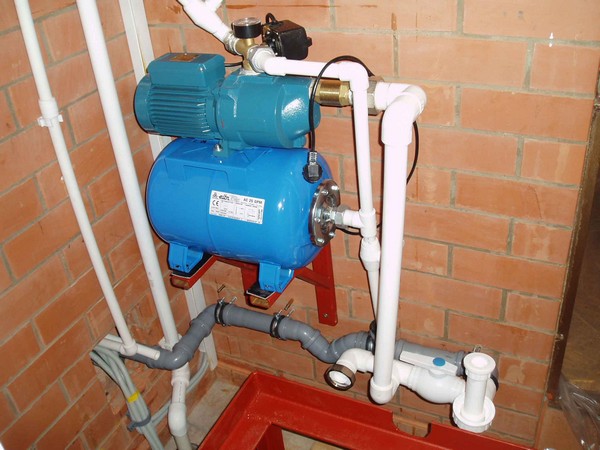

Место установки

Отличия моделей

Итак, когда разговор заходит за бытовые насосные станции от компании Грюндфос, то необходимо сказать, что производитель предлагает две группы: Basic и Hydrojet. Отличаются они друг от друга только материалом, из которого изготавливается корпус агрегата. В первой группе это алюминиевый сплав, во второй – нержавеющая сталь.

Кстати, как уже было сказано выше, модели группы Basic можно использовать для откачки воды с большой концентрацией загрязнения. То есть, ими можно организовать полив зеленых насаждений с водозабором из открытых водоемов или производить откачку сточных вод.

Правда, есть в серии Basic и насосные установки, изготовленные из чугуна. К примеру, Grundfos JP Basic 2 PT. Это самая маленькая конструкция, весит всего лишь 18 кг. Поэтому ее легко переносить по участку в любое место. Мобильная версия хоть и является малогабаритной, но обладает прекрасными эксплуатационными характеристиками. Производительность 3 м³/час, высота подъема (напор) до 40 м, глубина всасывания – 8 м. Такие установки обычно используют в летнее время. Их монтируют весной около колодца или скважины, а осенью демонтируют и убирают в дом или сарай. Самое главное, что на подключение или демонтаж уходит максимум полчаса.

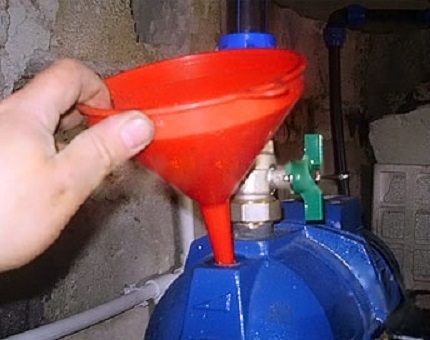

Заполнение станции водой

Насосная станция Grundfos – продукт одноименной компании из Германии. Авторитет производителя высок, спрос на продукцию составляет 50% от мировой потребности. При неизменно высоком качестве изделий, компания открывает дочерние предприятия. Их продукция адаптирована к климатическим особенностям региона. В России филиал работает в Истре, качество «Грундфос» находится под контролем специалистов из Германии. При высокой надежности, оборудование продается по доступной цене.

Модельный ряд насосных станций немецкого производителя

Насосные станции применяют в водных системах бытового и промышленного назначения:

1. Насосные станции пожаротушения отличаются большой производительностью и высоким напором.
2. Бытовые насосные станции Grundfos используются в частных домах. Они отличаются компактностью и бесшумной работой.
3. Повысительные насосные станции используются в коммунальных водных магистралях и в промышленности. Их называют станциями второго подъема.

Любая из перечисленных серий оборудования представлена в различном исполнении, отвечает определенным задачам. Производитель максимально упростил монтаж оборудования. Справиться с установкой может неопытный дачник, руководствуясь инструкцией по обслуживанию насосной станции Grundfos.

Характеристика продукции компании Grundfos

Больше всего спрос на оборудование известного производителя в мировом сельском хозяйстве. Здесь требуются для орошения угодий, для повышения напора в системах, расположенных далеко от источников водоснабжения. Пользователь может подобрать оборудование для полива или домашнего водоснабжения.

Особенностью насосных станций grundfos является продуманная компоновка узлов, которые образуют единую систему. Корпус из специальной стали надежно защищает рабочий орган. Комплекс может качать воду с открытых водоемов, колодцев и скважин. Серии MQ, JPB разрабатываются по технологии компании, но дочерними предприятиями производятся только для своего региона, без права экспорта.

Серия насосов JP

Серия JP представляет центробежные самовсасывающие насосы, которыми оборудованы насосные станции «Грюндфос» JP Booster. В комплекте с насосом имеется гидробак емкостью 24-60 литров, в зависимости от производительности. Лучшей поливочной системой является станция эжекторного типа, подающая воду из открытых водоемов и бассейнов.

Инжекторная система поднимает воду с глубины 25 метров, при этом двигатель расположен на поверхности, а механизм подъема опускается в скважину. При этом система работает почти бесшумно.

Самыми известными из этой серии оборудования являются насосные станции grundfos JP Basic 3pt. Самовсасывающий насос с погружным эжектором обладает лучшим соотношением цена-качество из всех бытовых насосов этой компании. Высокая производительность, 3,6 куб. м / час, напор 47 м вод. ст. и мембранный гидроаккумулятор характеризуют спрос на оборудование. В процессе работы насос подает воду, насыщенную воздухом, при этом не снижает производительность. Чаще всего насос используют в личных подворьях.

Оборудование серии Grundfos Hydrojet JP отличается повышенной прочностью. Антикоррозийное покрытие выполнено снаружи и изнутри. Надежная автоматика ведет процесс в экономичном режиме. При длительном расходе воды насос полностью отключается.

Насосы работают, создавая в системе давление 5 или 6 атмосфер. Станция укомплектована баками аккумуляторами мембранного типа различной емкости. Насосная станция grundfos hydroijet jp5 для жилых домов укомплектована баком на 24 л. Но более равномерно держит параметры система, в которой установлен гидроаккумулятор емкостью 60 л. При мощности 0,75 кВт насос имеет напор 43 м и стоит 13800 рублей.

Насосы MQ

Насосы в комплекте с мембранными баками представляют серию станций для бытового использования. Бак аккумулятор разделен мембранной перегородкой. В одной его части находится вода, в другую под давление подается воздух. В результате, давление в водной системе будет всегда стабильно, а насос реже получает команду на включение. Оборудование выпускают с гидробаком и без оного.

Серия насосов grundfos mq 3- 45 работает с мембранным баком накопителем. В системе создается давление до 4,5 бар или 45 м вод. ст. Предназначен для организации водоснабжения частных домов. Аппарат можно использовать как повысительный. Производительность аппарата 3 куб.м / час. В системе имеется самовсасывание с глубины до 8 метров. Вес насоса 13 кг. Сходными характеристиками обладает и насосная станция grundfos 3-35, 35 метров водяного столба.

Для работы именно этих насосных станций критичны перепады давления. Оборудование стабильно работает на напряжении 220-240 В, в других диапазонах насос выйдет из строя. Для сохранности оборудования необходимо использовать стабилизатор напряжения. Для редкого включения применяют дополнительный бак-накопитель.

Разновидности насосных станций «Грюндфос», используемые в промышленности

Станция пожаротушения представляют системы подачи под давлением воды и пены. Тип насосов Grundfos Hydro MX насчитывает более 60 моделей. Оборудование можно выбрать для разных систем пожаротушения:

• производительность – 1,1- 55 кВт, с автоматической системой запуска;
• производительность – до 120 куб.м /час;
• напор – 145 м.

Насосные станции «Грунфос», способные подавать пену, являются главным инструментом на установках пожаротушения. Стоят такие системы дорого, от 882 тысяч рублей.

Повысительные станции Grundfos Hydro представляют новый тип оборудования. Станции служат для поднятия давления в системе водовода. В коммунальном хозяйстве востребованы насосные станции Grundfos Hydro 2000. Станция малогабаритная, работает в автоматическом режиме, включаясь, когда в системе снижается давление. Компактная установка имеет технические характеристики:

• производительность – 600 куб. м / час;
• напор – 144 м;
• максимальная температура агента — +70 0 С;
• рабочее давление – 16 бар.

Насос может быть установлен в системе отопления.

Производитель поставляет не только поверхностное оборудование, но и погружные насосные станции. Стоимость их значительно выше, но системы самые надежные в эксплуатации.
