Приставка для гравера своими руками. Дремель и гравёр: насадки и оснастка для домашней мастерской. Краткий обзор торговых марок

Однако, в качестве гибкого вала для гравера, возможно использовать приводной вал от бормашины или вал для спидометра автомобиля или мотоцикла. Этот вариант мы и используем для нашей самоделки .

За счет гибкого вала прибор обладает преимуществом. Во время эксплуатации устройства отсутствует излишняя нагрузка на руки. Обусловлено это тем, что головка вала в несколько раз легче электроинструмента со встроенным приводом.

Изготовление рабочей насадки

Корпус рабочей насадки, в зажимном механизме которой будет фиксироваться режущий инструмент, также можно использовать от бормашины или изготовить самостоятельно. В нашем случае, он изготовлен из стали (воспользовался услугами токаря – соседа по гаражу). Такой вариант имеет свои плюсы - прочность и точность, но и минусы - больший вес. В связи с небольшими нагрузками, возможно изготовить корпус из цветного металла (например, более легких алюминиевых сплавов) или из бруска текстолита, просверлив в его внутренней части ступенчатое отверстие под подшипники и обработав наружный контур корпуса под свою руку для удобного удержания.

Резьбовая часть корпуса предназначена для его соединения с применяемым гибким валом спидометра и соответствует ему по резьбе. В нашем случае, это М18х1,5 длиной 10 мм. Корпус длиной 70 мм расточен под два шарикоподшипника диаметром 22 х 8 мм.
В качестве приводного вала с цанговым зажимом, который будет устанавливаться в корпус, применяем двухсторонний ручной инструмент со сменными цангами, используемый иногда для досверливания отверстий в платах. Пора этот инструмент механизировать.

Наружный диаметр трубки (рукоятки) корпуса инструмента - 8 мм, несколько увеличенный при выполнении операции накатки рифлений. Резьба цанг вворачиваемых в инструмент – М6. Разбираем инструмент и комплектуем сборку двумя шарикоподшипниками.

На ширину подшипника, для его плотной посадки, с краев трубки зачищаем рифления. Прессуем подшипник с одной стороны. Для фиксации вала при зажиме режущего инструмента в цанге, подбираем втулку подходящих размеров, устанавливаем ее на середине трубки и фиксируем штифтом. Сверлим через установленную втулку, по диаметру, сквозное отверстие 3,5 мм для установки стопора при зажиме.

В резьбовое отверстие трубки инструмента, с одной стороны (вместо цанги), вворачиваем отрезок медной трубки диаметром 6 мм. Для этого, на одном ее конце предварительно нарезаем резьбу М6, а другой конец аккуратно сжимаем до плотного вхождения квадрата на выходном конце гибкого вала спидометра. В итоге, полная длина приводного вала должна совпадать с длиной корпуса.

Прессуем второй подшипник с другой стороны.

Измеряем расстояние от переднего торца трубки до отверстия под стопор. Собранный вал устанавливаем в корпус, до упора в заднюю стенку. Отмечаем на корпусе расположение стопорного отверстия. Извлекаем приводной вал и сверлим стопорное отверстие в корпусе. Смазав подшипники собираем рабочую насадку. Проверяем соосность отверстий под стопор. Если подшипники оказались незащищенными, вырезаем и устанавливаем, со стороны цанги, защитную шайбу из пластика или фетра.

После полной сборки корпуса рабочей насадки, открытый торец приводного вала должен совпадать с торцем корпуса, а обжатый торец медной трубки быть вровень с резьбовым торцем.

Устанавливаем цангу нужного размера.

Закрепляем на корпусе гибкий вал.

Для закрепления режущего инструмента

Используем выколотку в качестве стопора.

Инструмент
В качестве инструментов, превращающих компактное гравировальное устройство в многофункциональное обрабатывающее приспособление, применяются:
- сверла, при помощи которых гравер превращается в минидрель;
- фрезы различной конструкции, позволяющие выполнять обработку плоских и фасонных поверхностей, а также отверстий, пазов и углублений разной конфигурации;
- дисковые инструменты, используемые для выполнения отрезных операций по материалам небольшой толщины;
- металлические щетки, которые применяются для зачистки обрабатываемых поверхностей от следов коррозии и других загрязнений;
- абразивные инструменты с рабочими головками круглой, полукруглой, овальной и цилиндрической формы, используемые для шлифовки и полировки поверхностей;
- инструменты с рабочей головкой конической формы для нанесения на поверхность обрабатываемого изделия надписей и узоров;
- инструменты, рабочая головка которых выполнена из войлока, для выполнения полировочных операций.

Достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если придать их рабочей части требуемую конфигурацию, используя обычный точильный станок.

Привод приспособления
Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель от стиральной машинки или другой не используемой вами бытовой техники.

Оптимальным для самодельного гравера является электродвигатель от швейной машины, так как там возможно, в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера. С мягкими материалами лучше работать на медленных оборотах, так как высокая скорость вращения повлечет за собой перегрев инструмента или оплавление краев у обрабатываемого изделия. На средней скорости рекомендуется работать с металлом. Обрабатывать твердый природный камень лучше всего на максимальных оборотах.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором, дрель или шуруповерт.
Возможен и такой временный вариант применения

Гравировальное оборудование, при помощи которого можно успешно выполнять различные технологические операции, сегодня активно используется как специалистами, так и домашними мастерами. Хотя приобрести такое устройство на современном рынке не представляет никаких проблем, многие из тех, кто хотел бы иметь его в оснащении своей мастерской, поступают иначе и изготавливают гравер своими руками.

Несмотря на простоту конструкции, самодельный гравировальный аппарат позволяет успешно выполнять такие же технологические операции, что и гравер серийной модели. К таким операциям, в частности, относятся:

• фрезеровка плоских и фасонных поверхностей, а также отверстий и пазов различной конфигурации;
• сверление и растачивание отверстий небольшого диаметра;
• резка тонколистового материала;
• очистка изделия от следов коррозии и других стойких загрязнений;
• нанесение на обрабатываемую поверхность надписей и узоров;
• шлифовка и полировка.

Материалами, с обработкой которых способен справиться самодельный электрический гравер, являются металл, древесина, пластик, керамика, стекло, кость, искусственный и натуральный камень.

Что потребуется

Функциональность, надежность и технические характеристики, которыми будет обладать самодельная гравировальная машинка, полностью зависят от того, какие именно материалы и механизмы вы будете использовать для ее изготовления.

Чтобы сделать простейший, но удобный в использовании и функциональный гравер, вам потребуются следующие комплектующие.

1. Гибкий вал и рабочая насадка к нему, в зажимном механизме которой будет фиксироваться инструмент. В качестве гибкого вала для гравера можно использовать приводной вал от бормашины или тросик, приводящий в действие спидометр автомобиля или мотоцикла. Рабочую насадку также можно снять с бормашины или изготовить самостоятельно из бруска текстолита, обточив его до требуемого диаметра и просверлив в его внутренней части ступенчатое отверстие. Диаметр отверстия в рабочей насадке гравера должен быть подобран таким образом, чтобы его стенки надежно удерживали неподвижную часть приводного тросика, но в то же время не препятствовали вращению его подвижной сердцевины. В отверстие в передней части такой самодельной рабочей насадки вставляется трубка, внутри которой свободно вращается зажимной патрон из двух половинок, скрепляемых между собой винтом. В патрон, который должен быть обязательно отбалансирован, можно устанавливать инструмент с диаметром хвостовика в диапазоне 2–5 мм.
2. Набор инструментов, при помощи которых будет выполняться обработка. Если в качестве рабочей насадки для самодельного гравера вы используете рукоятку от бормашины, то и инструменты должны быть от зубоврачебной техники, которые подходят к ней по диаметру хвостовиков. Для самодельной рабочей насадки, как уже говорилось выше, подойдет любой инструмент с диаметром хвостовика от 2 до 5 мм.
3. Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель из DVD-проигрывателя или от старого катушечного магнитофона, стиральной машинки или от любой другой не используемой вами бытовой техники. Оптимальным для самодельного гравера является электродвигатель от швейной машины, потому что в его оснащении уже имеется реостат, позволяющий в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера.

Чертежи деталей гравера

Станина Кожух Кронштейн и хомут
Втулка и уголок Держатель Схема включения электродвигателя

Для изготовления гравера вам также понадобятся электродрель, точильный станок и стандартный набор слесарных инструментов.

Принцип работы самодельной гравировальной установки

Самодельный гравер предложенной конструкции работает по следующему принципу. Вращение от электродвигателя посредством шкивов и резинового пассика передается на гибкий вал, который, в свою очередь, сообщает его рабочей насадке и зафиксированному в ней инструменту.

Гравировальная машинка своими руками может быть изготовлена и в другом конструктивном исполнении, которое предполагает, что гибкий вал соединяется с электродвигателем посредством переходной муфты. Одним концом такая муфта насаживается на вал электродвигателя и надежно фиксируется на нем при помощи штифта, а в квадратное отверстие, выполненное на ее втором конце, вставляется подвижный сердечник гибкого вала.

После того как все конструктивные элементы будущего самодельного гравера подготовлены, приступают к его изготовлению.

1. Для надежного и устойчивого крепления всех элементов конструкции гравера необходимо сделать простейшую станину-основание, для чего можно использовать лист текстолита или толстой фанеры, вырезав из него кусок требуемого размера. На заранее размеченных местах на поверхности такого основания крепятся электродвигатель и кронштейн с хомутом, в котором будет фиксироваться задний наконечник гибкого вала. После затягивания крепежной гайки на хомуте кронштейна конец гибкого вала должен надежно в нем зафиксироваться.
2. Заранее подготовленные шкивы, которые также можно снять со старой бытовой техники, фиксируются на валу электродвигателя и на подвижном сердечнике гибкого вала. Чтобы выполнить такую фиксацию, необходимо во фланцевой части шкивов и на валах просверлить отверстия, в которые затем будут вставлены штифты. Обеспечить надежность соединения поможет обычная эпоксидная смола. Передача вращения от электродвигателя гибкому валу, осуществляемая при помощи шкивов и пассиков, удобна тем, что, изменяя диаметры используемых шкивов, можно регулировать частоту вращения, сообщаемого гроверу.
3. Заключительными этапами изготовления гравера предложенной конструкции являются установка резинового пассика на шкивы гибкого вала и электродвигателя, подключение мотора к электрическому питанию, фиксация рабочей насадки с инструментом на переднем конце гибкого вала и тестирование готового устройства.

Чтобы сделать свой гравер более безопасным в эксплуатации, изготовьте для его электродвигателя и ременной передачи компактный кожух (можно использовать обычную фанеру). Поскольку руки при работе с устройством заняты удерживанием обрабатываемого изделия и рабочей насадки, можно оснастить гравер ножной педалью для его включения и выключения. Основным элементом такой педали, корпус которой также часто делают из фанеры, является обычная толчковая кнопка.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором.

Решая вопрос о том, какой гибкий вал использовать для оснащения своего самодельного гравера, лучше выбирать приводные элементы от стоматологических бормашин. Делать это рекомендуется по той причине, что такие валы, даже снятые со старых бормашин, уже оснащены рабочими насадками с зажимными механизмами цангового типа, в которых очень удобно и надежно фиксируется используемый инструмент.

Между тем у использования гибкого вала от стоматологической бормашины в качестве приводного элемента насадки гравера есть и определенные неудобства. Заключаются они в том, что для стоматологических насадок не всегда можно подобрать инструменты, требуемые при работе на гравировальной установке. Решается такая проблема достаточно просто: многие инструменты для гравера можно изготовить самостоятельно, используя для этого подручные материалы.

Так, достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если, используя обычный точильный станок, придать их рабочей части требуемую конфигурацию. Абразивные головки различной формы, которые активно используются при обработке с помощью гравера, можно изготовить из обломков точильного круга средней твердости.

Сначала такие обломки необходимо оснастить хвостовиком, который делается из стальной проволоки диаметром 2,6 мм. Затем такой хвостовик вставляют в предварительно выполненное отверстие в абразивном обломке и замоноличивают в нем при помощи эпоксидной смолы. Последнее, что останется сделать для превращения такой заготовки в полноценный инструмент для гравера, – это придать его абразивной части требуемую конфигурацию при помощи точильного станка, оснащенного кругом высокой твердости.

Некоторое время назад я получил желанный подарок - гравер. Dremel 4000. На коробке гордо красовалась надпись «65 насадок». По факту штук 20 из них оказались дисками для резки пластика, так что разнообразие оказалось вовсе не таким, как могло показаться. Учитывая совершенно негуманную ценовую политику этого производителя и его российских дилеров, пришлось лезть в интернет. Родные насадки с учетом стоимости доставки по цене догоняли вариант «зайти в леруа и купить», к тому же ассортимент расстраивал. Поэтому пришлось смотреть в сторону Китая. Там нашлось много всего интересного.

Сверление

В комплекте шла цанга 3,2 мм (и еще одна, которой я никогда не пользовался, потому что в комплекте под нее нет ни одной насадки). И сверло. Те же самые 3,2 мм. Но т.е. у нас вроде как инструмент для тонкой работы и в комплекте сверло на 3,2 мм. Жаль, что не восьмерка по бетону.

Кулачковый патрон 4486:

В него можно вставить свёрла 628:

Или использовать набор сверл по дереву для цанги 3,2 мм:

У патрона не особо удачная конструкция. Насколько я понял, сверло зажимается точечно, площадь пятна контакта маленькая, обороты большие, наблюдается «дребезг» сверла. Кроме того, на сайте производителя куча отзывов в стиле «я из любопытства полностью закрутил патрон без сверла, и он больше не хочет раскручиваться обратно».

Что предлагают китайцы?

Например, вот такие наборы:

Визуально дребезг незаметен, латунь сверлит замечательно. Сколько тысяч отверстий в текстолите может сделать одно сверло до износа - не знаю, не пробовал. Но если надо сделать несколько (десятков) разных мелких отверстий - отличный вариант.

Я заказывал на ebay у продавца sz_butterfly - у него постоянно есть лоты с фиксированной ценой и регулярно проводятся аукционы с низкой стартовой ценой (и не увеличенной в 15 раз стоимостью доставки). Пластиковая коробочка-подставка шла в комплекте.

Гравировка

Что есть штатного в магазинах?

Фрезы. Куча фрез самых разных размеров и (вроде как) назначений. Некоторое количество насадок с алмазным напылением. Можете открыть каталог или сайт производителя и посмотреть там.

Всё здорово, если бы не одно но - цена. Например, такая чудесная насадка Dremel 7105 (4,4 мм, хвостовик 2,4 мм - та самая вторая цанга в наборе) стоит всего-навсего 800 рублей за 2 штуки.

А что предлагают китайцы?

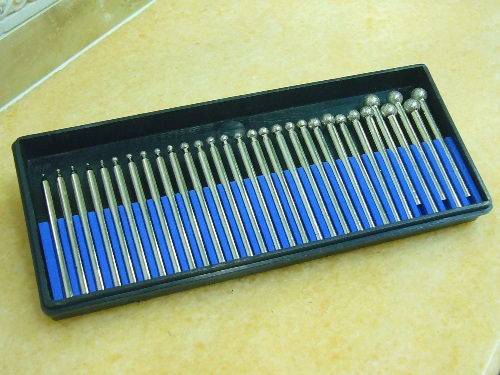

Для начала я заказал набор самых разных буров с алмазным напылением . Просто чтобы понять, что мне надо. 180 рублей с доставкой:

Оказалось, что это отличная штука. можно рисовать тонкие (и не только) линии по металлу и стеклу. Наверняка и по пластику. Как-то так:

ВАЖНО!!! При работе обязательно надо использовать защиту для дыхательных путей. Я использовал обычную марлевую повязку и постоянно мокрой тряпкой протирал изделие. При работе образуется довольно много ну очень мелкой пыли. Сомневаюсь, что лёгкие обрадуются такому подарку.

В работе мне очень понравилась шарообразная форма насадки, потому что ей проще всего выдерживать хорошую точность работы. Поэтому я подыскал себе вот такие наборы Diamond Round Ball Burr Bit Set:

Или вот такие (300 рублей, free shipping):

Еще не заказывал. Не знаю, почему туплю.

Буквально месяц назад выбор был именно такой - либо ты покупаешь родные дремелевские расходники по 500-1000 рублей за штучку, либо заказываешь у китайцев. А недели 2-3 назад в леруа (есть у меня рядом с офисом, регулярно туда заходим присмотреть что-нибудь вкусненькое) появились и бюджетные расходники для гравера (например, мини-наборы алмазных буров). Так что смысл в ожидании доставки несколько упал.

Offtopic: Кроме того, там же столь же внезапно появились и полотна к тому, что англоязычный интернет называет oscillating tool, а у нас оно назывется как угодно, вплоть до электровеника

Надеюсь, этот пост поможет кому-то попробовать что-то сделать своими руками. Это интересный процесс.

Offtopic 2: Еще я сталкивался с проблемой поиска металла для работ. Нужна была латунь. В Москве куча заводов готовы продать чудесные полосы или листы латуни. От 5000 рублей. Желательно юрлицу. с 10 до 17 часов. В результате со второй попытки я купил то, что надо было в пункте приема цветного металла.

В продаже встречается просто огромное количество различных инструментов, которые могут применяться для механической обработки деталей. Примером можно назвать гравер. Во многом этот инструмент по своему принципу работы схож с дрелью или шлифовальной машинкой, но предназначен для работы с заготовками небольших размеров. Приобретая и устанавливая различные насадки для гравера можно проводить шлифование, фрезерование или гравировку, а также сверление. Важно выбрать наиболее подходящие варианты исполнения насадок, так как они характеризуются различными эксплуатационными качествами и областью применения.

Особенности насадок

Насадки для бормашины по дереву могут классифицироваться по достаточно большому количеству различных признаков. На рынке представлено большое разнообразие. Практически вся оснастка для гравера характеризуется наличием двух конструктивных элементов:

1. Хвостовик – часть насадки для гравера, за счет которой происходит ее крепление в патроне используемого оборудования.
2. Рабочая часть отвечает за непосредственное снятие слоя металла на момент проведения обработки.

Паста для гравировки по металлу применяется для существенно повышения эффективности проводимой обработки, особенно если инструмент для гравера предназначен для шлифовки поверхности. Описание насадок может распространяться производителями, так как режущая кромка некоторых вариантов исполнения может обладать сложной геометрией.

Оснастка для гравера может обладать просто огромным количеством отличительных признаков. Боры для бормашины и другие разновидности оснастки могут классифицироваться по следующим признакам:

1. Тип обрабатываемого материала.
2. Назначение бормашинки и применяемой насадки гравера.
3. Области применения.

Примером можно назвать алмазные фрезы для гравера, которые могут применяться для обработки торцевой поверхности и получения поверхности сложной формы.

Применение твердого напыления позволяет существенно продлить срок службы режущей кромки, а также обеспечить более высокие режимы резания. Сверло мини для дрели применяется для получения глухих или сквозных отверстий с минимальным значением диаметра. Основной классификацией можно назвать то, для выполнения какой технологической задачи приобретается насадка для гравера. За счет обеспечения разнообразия по этому показателю область применения гравера существенно расширяется.

По типу обрабатываемого материала

При выборе наиболее подходящего набора уделяется внимание тому, для работы с какими материалами он предназначен. Классификация инструментов в этом случае выглядит следующим образом:

1. Большая часть вариантов исполнения предназначается для работы с деревом. Примером приведем то, что большое распространение получила гравировальная фреза по дереву. Она может применяться для получения различных узоров. При необходимости обеспечивает высокую точность обработки.
2. Применяют гравер с соответствующими насадками для работы с металлом. В этом случае при изготовлении режущей кромки примеряется более износостойкие и твердые сплавы. При выборе оснастки важно уделять внимание тому, какой именно сплав будет обрабатываться. Примером можно назвать соотношение твердости алюминия и закаленной стали.
3. Довольно часто приобретается оснастка по стеклу. Подобный материал относится к труднообрабатываемым. Именно поэтому часто режущая часть изготавливается из износостойких сплавов или алмазной стружки.
4. Встречаются насадки для гравера, которые предназначены для работы с камнем. Довольно большое распространение получила алмазная шарошка по камню. Высокая твердость обрабатываемой поверхности определяет то, что к режущей кромке предъявляются особые требования.

Предназначение по типу обрабатываемого материала во много определяет стоимость оснастки. Самым доступным предложением принято считать фрезы по дереву, которые получили весьма широкое распространение. Также часто встречаются варианты исполнения, предназначенные для работы с металлами.

По назначению

Инструмент для гравировки по металлу или дереву может предназначаться для проведения самых различных операций. По данному признаку выделяют следующие варианты исполнения:

1. Для проведения гравировальных работ. Очень часто на поверхности нужно нанести какой либо рисунок или надпись. Если работа проводится в домашней мастерской, то более подходящим инструментом можно считать именно гравер. Встречается фреза гравировальная по металлу или дереву, искусственному или натуральному камню, стеклу и другим материалам. Алмазные боры (шарошки) зачастую продаются в виде набора, так как для получения сложных рисунков и надписей могут потребоваться насадки с различной геометрией режущей кромки.
2. Инструменты, насадки которых представлены сочетанием цельного металлического стержня и абразивного наконечника. В некоторых случаях нужно провести доведение качества шероховатости выемок или других сложных поверхностей. В подобных случаях применяется именно подобная оснастка. Ее назначение заключается в черновой и чистовой обработке поверхности, все зависит от зернистости применяемого абразивного материала.
3. Для выполнения шлифовальных работ и полировки. В продаже можно встретить просто огромный ассортимент шлифовальных насадок гравера. При их изготовлении могут применяться различные материалы. Примером можно назвать классический абразив или войлок.

При выборе стоит учитывать, что для гравировальной и других насадок гравера, предназначенных для шлифования поверхности, встречаются самые различные пасты. Их применение позволяет существенно повысить эффективность проводимой операции. Подбор пасты проводится в соответствии с тем, какой именно инструмент применяется для обработки и из какого материала изготавливалась деталь. Перед применением любой пасты следует уделить внимание инструкции по применению.

Рассматривая классификацию уделим внимание также тому, что есть рабочие насадки для профессиональных граверов. Они предназначаются для многофункционального инструмента, который может применяться для выполнения самых различных операций. Наиболее распространенный набор подобной оснастки представлен следующим сочетанием:

1. Фрезы, которые имеют различную форму и размеры.
2. Шарошки из абразива, войлока или алмазного напыления.
3. Сверла, при применении которых обычную гравировальную установку можно превратить в эффективную дрель для проведения точных сверлильных работ.
4. Проволочные насадки, за счет которых можно выполнить очистку поверхности.
5. Отрезные диски, предназначенные для удаления части изделия.

При желании набор можно собрать при отдельном приобретении всех насадок. Однако, некоторые варианты исполнения встречаются в продаже крайне редко, что определяет сложность с их отдельным приобретением. Примером назовем отрезные диски.

Набор насадок для гравера производят под различными брендами. Как ранее было отмечено, при частом проведении обработки заготовок рассматриваемым инструментом требуется достаточно большой набор насадок. На выбор могут повлиять следующие факторы:

1. Какие именно технологические задачи придется выполнять. Как ранее было отмечено, бормашина может использоваться для проведения просто огромного количества технологических задач: гравировка, шлифование поверхности, отрезка, сверление и другие. Выбор проводится в соответствии с тем, какие именно работы будут проводится. Есть в продаже универсальные наборы, представленные сочетанием насадок самого различного типа.
2. Характеристики, геометрические особенности заготовки и тип применяемого материала при изготовлении.
3. Предполагаемые размеры заготовок. Слишком маленьким инструментом не удобно обрабатывать заготовки большего размера. При этом для достижения поставленных целей может потребоваться намного больше времени.

Набор шарошек и других насадок может быть минимальным или включать в себя несколько десятков единиц. В данном случае выбор зависит от того, какой бюджет отведен на приобретение оснастки и как часто будут проводиться работы.

При выборе также уделяется внимание классификации по предназначению наборов:

1. Профессионального уровня. Высокая стоимость подобного предложения связана прежде всего с длительным сроком службы и исключительными эксплуатационными качествами. Кроме этого, режущая часть на протяжении длительного периода сохраняет свою форму, за счет чего обеспечивается точность обработки. Подобную оснастку целесообразно выбирать только при частом проведении соответствующих работ.
2. Бюджетные предложения. Эту группу можно условно разделить просто на огромное количество категорий. Самым доступным инструментом станет предложение от китайских производителей, но оно не прослужит долго и зачастую не соответствует заявленным характеристикам. Некоторые известные производители также занимаются выпуском инструментов этого класса, но при этом выдерживают довольно высокий уровень качества. Именно поэтому при редком проведении работ следует уделять внимание именно подобному предложению.

Покупая инструмент можно осмотреть его. На поверхности не должно быть явных механических дефектов. Кроме этого, уделяется много внимания симметричности, проверить которую без специального оборудования достаточно сложно.

Изготовление насадок своими руками

Для получения некоторых поверхностей в продаже сложно найти более подходящую насадку. Именно поэтому многие рассматривают возможность их изготовления своими руками. Примером можно назвать фрезы для дремеля по дереву, которые сегодня получили также довольно большое распространение.

В домашней мастерской можно изготовить отрезной диск или шлифовальную головку. Примитивная фреза представлена рифленым цилиндром от обычной зажигалки. Насадка для шлифования изготавливается из деревянного барабана, к которому прикрепляется наждачная бумага с требуемым показателем зернистости.

Насадки для гравера своими руками изготавливают по причине того, что они могут заменить полностью покупные варианты исполнения. Однако, насадки для резьбы по дереву своими руками изготовить очень сложно. Это связано с тем, что рабочая часть подобного инструмента имеет сложную геометрию, повторить которую может только настоящий профессионал при применении специального оборудования.

При самостоятельном изготовлении оснастки следует уделить внимание особенностям крепления. В качестве хвостовика может применяться соответствующий элемент от сломанного инструмента.

Для обработки мелких изделий часто применяется микродрель, которую называют гравером. При помощи гравера можно выполнять те же операции, что и обычной дрелью, а также шлифование и фрезерование различных материалов. Частота применения и востребованность инструмента определяется количеством и качеством имеющихся к нему насадок. Часть их них идёт в комплекте с основным инструментом, но многое приходится приобретать дополнительно. Сегодня, мы постараемся узнать о насадках для гравера всё что можно.

Виды насадок для гравера

Насадки для гравера выбираются в зависимости от того, дерево или металл предполагается обрабатывать с их помощью. Например, для работ по дереву потребуются:

1. Полировальные насадки – из наждачной бумаги или войлока.
2. Насадки шарообразной формы, предназначенные для шпунтования.
3. Насадки гладкой формы, для окончательной шлифовки поверхности древесины.
4. Отрезные диски (могут применяться и для резки пластика).
5. Свёрла по дереву (обычно небольших диаметров, до 3,2 мм).
6. Фрезы (необходимы для выполнения работ на профессиональном уровне).

Насадки для гравера, предназначенные для работ по металлу, включают в себя те же разновидности, что и вышеописанные. Принципиальная разница заключается только в материале рабочих поверхностей. Например, для шлифования металла необходимы насадки из более абразивно-стойких материалов – корунда или твёрдой резины. То же касается и отрезных дисков, только в этом случае в качестве материала применяется инструментальная сталь повышенной прочности (иногда даже – с алмазным напылением рабочей поверхности). Однако имеются и специфические типы:

1. Алмазные шарошки, при помощи которых выполняется доводка отверстий и полостей сложной конфигурации.
2. Насадки для грубой шлифовки. Они снабжаются зазубринами, и могут, кроме металлов, обрабатывать ещё и ДСП.
3. Конусообразные насадки, предназначенные для получения пазов. Обычно предлагаются в комплекте, с разными размерами ширины своей рабочей части.
4. Насадки в виде щётки, которые используются для снятия окалины с поверхности стальных изделий.
5. Твердосплавные насадки, при помощи которых можно получать достаточно глубокие полости в закалённых стальных заготовках.

Ценность насадок определяется их универсальностью (многие производители предлагают подобную продукцию в наборах), а также фирмой–производителем. Тут необходимо отметить, что, как правило, компания, выпускающая граверы, комплектует их насадками, которые подходят под свою продукцию, и совсем необязательно – что под изделия конкурентов.

Назначение и возможности

Прежде всего, стоит подчеркнуть, что, ввиду своей малой мощности, микродрель неспособна к производству каких-то масштабных операций по металлу или по дереву. Поэтому габариты инструмента, независимо от того, где он выпущен, не будут отличаться большими размерами.

Определяющим моментом является диаметр посадочной части. Например, от диаметра кулачкового патрона зависит и диаметр свёрла (как насадки для гравера), которое можно применить. При этом важен профиль зажимной части. Часто производители реализуют принцип точечного зажима, при котором упрощается изготовление и доводка самого патрона микродрели, но ухудшается работа насадки, особенно, если процесс обработки занимает продолжительное время. В таком случае появляется биение сверла, а поскольку число оборотов гравера велико, то и поломка насадки последует весьма быстро.

Вторым обстоятельством является функциональность размеров насадок. Например, для шлифовальных работ в продаже имеются разнообразные насадки диаметром до 7,8 мм (для работ по дереву) и до 3,2 мм – для операций по металлу. Диаметр отрезных кругов может достигать 19…20 мм, но это соответствует работам с мягкими материалами (пластик, алюминий, древесина), а при работах со сталью падение числа оборотов двигателя микродрели приведёт к его выходу из строя.

Важно обращать внимание и на материал инструмента. В частности, насадки для гравера, которые изготовлены из твёрдых сплавов на основе карбида вольфрама (ВК8, ВК15 и их зарубежные аналоги) способны к работам по термообработанному металлу. Ими можно вести также обработку стекла, камня, минералокерамики.

Финишная доводка – основная область, где эффективно используются насадки для гравера с напылением техническими алмазами. Поскольку их стоимость весьма высока, то в продажу они поступают небольшими наборами (до 10…20 типоразмеров). Алмазные шарошки следует применять только по их непосредственному назначению, иначе напылённый слой весьма быстро повредится, что немедленно приведёт к интенсивному износу.

Наиболее разнообразен класс абразивных и гравировальных насадок. Их выбор обычно выполняют по цвету посадочной части. Если она имеет красный цвет, то насадка предназначена для работ с металлами, а в качестве материала использована высокостойкая двуокись алюминия. Насадки для гравера зелёного цвета эффективны при гравировочных работах с хрупкими материалами – стеклом, камнем, мрамором и т. д. Наборы для таких работ включают в себя до 10 типоразмеров насадок.

Выше уже указывалось о возможной несовместимости диаметров насадок для гравера с диаметром патрона самого инструмента. Кроме того, следует различать профессинальные и бытовые наборы. Первые чаще производятся немецкой компанией Dremel, отличаются высоким качеством и ценой (эксперты отмечают, что качество насадок, которыми комплектуется микродрель, выше, чем той же фирмы, но приобретаемых отдельно). Отечественные насадки для гравера от торговой марки «Зубр» по качеству мало уступают немецким, но отличаются существенно меньшей стоимостью. Для сравнения – цена насадки от Dremel составляет 350…400 руб. за штуку, а набор из более, чем 150 типоразмеров от «Зубра» — всего 1800…2000 руб.

Отдельно стоит упомянуть насадки для гравера китайского производства. Привлекательность цены в данном случае полностью нивелируется низким качеством металла насадок. Это может быть допустимо только в тех случае, когда инструмент используется редко, либо ставится задача научиться работать насадками определённого типа.

Основные правила работы и выбора насадок для гравера касаются, прежде всего, инструмента средней и бюджетной ценовой категории и состоят в следующем:

• Выбор диаметра насадок из конкретного набора следует выполнять сообразно их последующему использованию;
• Для гравировки можно вполне использовать и насадки производства КНР, особенно хорошо у них получаются алмазные насадки со сферической формой головки;
• Насадки, сделанные своими руками – отличный вариант для опытных домашних мастеров. В качестве материала можно использовать фанеру (она по своей стойкости превосходит резину), а также фетр, наждак и т.п.. В частности, самодельная шарошка с использованием качественной полировальной пасты даст в итоге результат, по качеству не уступающий тому, который достигнут с применением промышленной насадки. Для полировки боьше всего подходит алмазная паста зернистостью 3/2 или 5/3.;
• В любом случае при использовании насадок следует применять респиратор, иначе образующаяся при работе пыль полностью попадёт в лёгкие.
