Провод для обогрева водопроводных труб. Кабель для обогрева водопроводной трубы: что это и как его монтировать. Скрытая укладка внутри трубы

В зимний период для коммунальных служб и частных владельцев становится чрезвычайно актуальной защита водонесущих коммуникаций от полного или частичного замерзания. Неблагоприятные факторы в виде перепада температур и осаждения конденсата крайне негативно влияют на физическое состояние водопроводных труб. Замерзание воды в трубах способно привести к нарушению герметичности коммуникаций, выполненных даже из прочной стали. В результате могут произойти поломки и аварии, приводящие к прекращению водоснабжения, кратковременному или на критично длительный срок. (фото) Кроме того, потребуются значительные финансовые затраты для устранения последствий аварии, ремонта и (или) замены труб и восстановления водоснабжения. При низких температурах и длительных морозах обычная теплоизоляция водопровода зачастую оказывается недостаточно эффективной. Именно поэтому целесообразно и экономически выгодно применение дополнительного варианта защиты доставляющих воду коммуникаций от холода. Оптимальным выбором для сохранения функциональности водопроводных магистралей является греющий электрический кабель. Кабель для обогрева водопроводной трубы способен поддерживать необходимый температурный режим, обеспечивать достаточный для исключения промерзания водной магистрали обогрев и предотвращать образование инея и ледяных пробок на уличных участках трубопровода. Такое устройство (термокабель) выполняет сразу несколько важных функций:

• защищает водопровод по всей его длине от замерзания;
• способствует поддержанию заданной температуры внутри трубопровода;
• избавляет от образования конденсата;
• обеспечивает необходимую скорость прохождения жидкости внутри коммуникаций с питьевой водой;
• предотвращает выпадение твердого осадка.

Нагревательный кабель для водопровода целесообразно использовать в жилых домах, когда необходимо поддерживать постоянную температуру воды для стабильного функционирования водопровода. Установка такой обогревательной системы прямо показана при существовании угрозы промерзания трубы водопровода, если магистраль находится:

• в неотапливаемых помещениях (подвал);
• в грунте на небольшой глубине (до 1,5 метров);
• на улице, на открытом воздухе.

Специальный нагревательный кабель прокладывается внутрь трубы или обматывается вокруг наиболее подверженных замерзанию участков. Принцип работы нагревательного кабеля заключается в преобразовании электрической энергии в тепловую без использования топлива. Выделяемого термокабелем количества тепла достаточно для поддержания в полости труб оптимальной температуры, что исключает кристаллизацию и переход жидкости в твердое состояние. Термокабель для бытовых коммуникаций выпускается разной длины (от 1 до 100 и более метров), что позволяет обеспечивать необходимый обогрев только на тех участках магистрали, где возможно промерзание трубопровода.

Греющий кабель на сегодняшний день является практически безальтернативным решением для предотвращения обледенения и замерзания магистралей с питьевой водой. Кроме того, использование нагревательного элемента (термокабеля) может оказаться востребованным не только в зимнее время года. Местности, в которых часты погодные капризы или наблюдается значительный перепад между дневными и ночными температурами, могут нуждаться в оборудованных термокабелями трубах. Установка нагревательной системы для водопроводных магистралей обеспечит бесперебойное холодное и горячее водоснабжение в загородном доме, коттедже или на даче вне зависимости от сезона.

Греющий кабель внутри водопроводной трубы

Бытовые водные коммуникации и трубы с питьевой водой можно обогревать изнутри; подобная технология разработана и успешно применяется довольно давно.

Для такого способа подогрева магистрали с питьевой водой используется специальный греющий кабель с наружной изоляцией из пищевого пластика. Все оборудование для внутреннего подогрева имеет гигиенический сертификат и не меняет вкуса питьевой воды и ее характеристик. Основным его достоинством оказывается экономичность и простота; работать на подогрев подобные кабели начинают при понижении температуры в трубе ниже 3 градусов Цельсия. Объясняется это тем, что для оттаивания замерзшей жидкости потребуется какое-то время, и на протяжении этого временного отрезка напор в трубопроводе с водой будет значительно снижен. Кабель внутри водопровода в некоторых случаях предпочтительнее наружного способа подогрева. Комплекты оборудования для такого подогрева коммуникаций имеют заводское происхождение и их несложно приобрести в специализированных магазинах.

Преимущества нагревательных кабелей для защиты водопровода

Кабель обогрева необходим для обеспечения бесперебойной работы водопровода и систем канализации в регионах с суровыми климатическими условиями и продолжительной зимой. Обогрев водопроводных труб при помощи термокабеля предусматривает следующие преимущества:

• надежность. При правильном расчете и качественной установке термокабеля полностью предотвращается замерзание водонесущих коммуникаций на протяжении всего зимнего периода;
• высокие показатели мощности и теплоотдачи. За счет установки греющей кабельной системы обеспечиваются оптимальные условия обогрева труб практически любой конфигурации;
• безопасность. Термокабель можно использовать для обогрева труб с питьевой водой;
• универсальность. Подключить термокабель можно к водопроводным трубам, проложенным на открытом воздухе или под землей. Размещение кабеля возможно на поверхности или внутри трубопровода;
• легкость и экономичность эксплуатации. Устройство потребляет минимум электроэнергии, подавая достаточно тепла для обогрева трубы;
• выгода. С экономической точки зрения оборудование водонесущих коммуникаций нагревательным кабелем избавляет от расходов на ремонт. Денежные затраты на установку термокабеля окупаются в течение одного сезона работы;
• долговечность. Кабель для обогрева водопроводной трубы служит до 10 лет.

Разновидности термокабелей и их характеристики

Существуют два типа кабелей, которые применяются для защиты водопровода от замерзания и осаждения конденсата: резистивный и саморегулирующийся.

Резистивный термокабель конструктивно представляет собой внутреннюю жилу из материала с высоким сопротивлением, которая помещена в пластиковую изоляцию и имеет медную оплетку. Внешняя изоляция бесшовная, что обеспечивает защиту греющего кабеля от попадания влаги, температурного и химического воздействий. Отличием таких нагревательных устройств является постоянное сопротивление по всей длине кабеля, мощность которого достигает 1-25 Ватт на погонный метр. Такой термокабель поставляется готовыми отрезками определенной длины, которые не подлежат дальнейшему разрезанию и требуют обязательного заземления. При монтаже резистивного кабеля на (или в) трубу необходима дополнительная установка термодатчиков и терморегуляторов, функцией которых является контроль температурного режима и отключение электрического питания при превышении заданной температуры. Установка кабеля резистивного типа целесообразна при необходимости нагревания труб большого диаметра. Резистивный термокабель отличается низкой стоимостью и продолжительным сроком службы, но при выходе из строя требует полной замены.

Саморегулирующийся кабель представляет собой устройство в виде двух жил, разделенных токопроводящим полимером; обычно он имеет два главных показателя: рабочую мощность и мощность в состоянии покоя. Оба показателя обозначаются на его поверхности. Такой тип термокабеля обладает переменным сопротивлением, которое варьируется в зависимости от температуры окружающей среды. Каждый участок саморегулирующегося кабеля способен локально реагировать на внешние условия; при этом работа других частей не изменяется. При снижении температуры на определенном отрезке мощность автоматически увеличивается, а при повышении - снижается. Такой эффект исключает перегревание и перегорание термокабеля; кроме того, он может нарезаться на секции требуемого размера без потери своих эксплуатационных качеств.

Саморегулирующийся кабель более надежен и экономичен в эксплуатации и подходит для защиты бытовых и промышленных водонесущих коммуникаций и водостоков. Саморегулирующийся кабель стоит несколько дороже резистивного. Это объясняется более сложной структурой этого устройства и его более высокими показателями надежности и безопасности.

Монтаж кабельной системы для защиты водопроводной магистрали

Перед монтажом системы кабельного подогрева в первую очередь подготавливают к работе сам трубопровод: очищают поверхность от грязи и удаляют ржавчину, если она имеется. Затем термокабели навивают или горизонтально прижимают к трубопроводу. Существует несколько способов расположения термокабеля на обогреваемом трубопроводе:

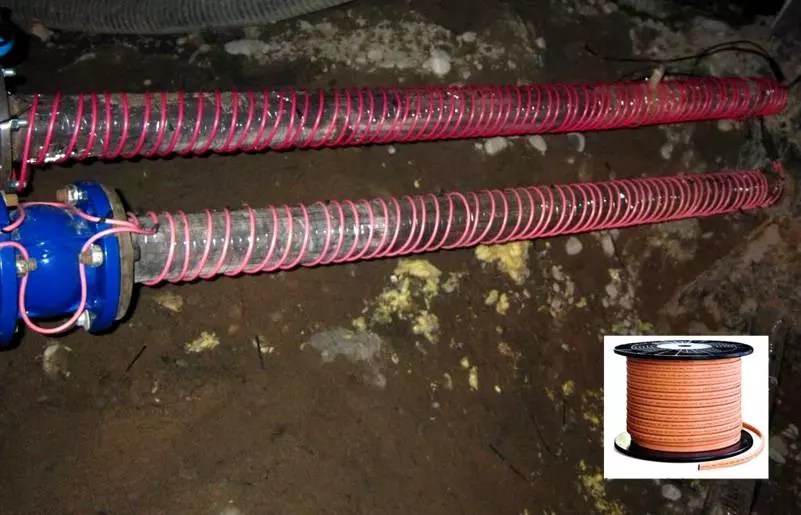

• параллельный способ укладки (один или несколько кабелей протягивают вдоль трубопровода);
• обмотка спиралью;
• волнистая (зигзагообразная) укладка.

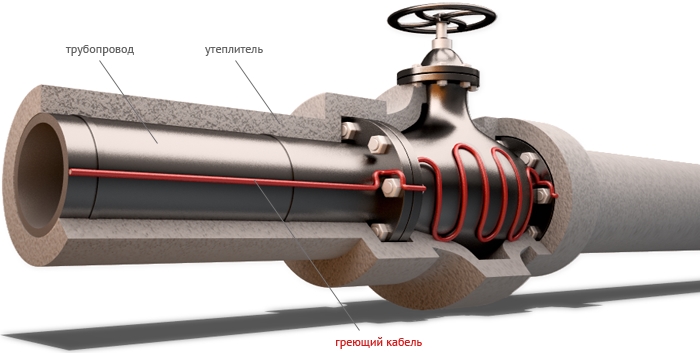

Размещение термокабеля в нижней части труб для подогрева водопровода не так принципиально, как в случае подогрева канализационных коммуникаций. Греющие кабели нельзя устанавливать на подвижных элементах.

При монтаже саморегулирующихся кабелей допускается их пересечение между собой; в случае использования резистивных кабелей такое самопересечение категорически запрещено. После размещения термокабелей их фиксируют на трубопроводе с помощью алюминиевой липкой ленты.

Затем водонесущая магистраль утепляется на всей своей протяженности. Существенный слой теплоизоляции благоприятно скажется на экономии электроэнергии,то есть, чем толще и лучше будет теплоизоляция, тем меньше окажутся теплопотери. Также благодаря качественной теплоизоляции существенно снизится объём электричества, потребляемого для работы термокабеля.

Основное, на что следует обратить внимание при монтаже систем дополнительного подогрева, - это изоляция термокабеля и недопущение его непосредственного контакта с теплоизоляцией. Чтобы греющий кабель не соприкасался с теплоизоляцией защищаемой магистрали, его обматывают слоем алюминиевой фольги или алюминиевого скотча. Если водонесущий трубопровод проходит под открытым небом, то фиксацию теплоизоляции нужно делать материалами, которые не распадаются от солнечного света (устойчивыми к ультрафиолетовому излучению).

Для надежной и безопасной эксплуатации греющих кабелей рекомендуется использовать устройство защитного отключения (УЗО).

Любой нагревательный кабель для водопровода разрабатывается по передовым технологиям и полностью отвечает самым строгим стандартам качества, безопасности и надежности. Все изделия имеют необходимые сертификаты соответствия, качества и пожаробезопасности. Стоимость термокабеля обуславливается маркой производителя, характеристиками конкретной модели, мощностью и другими параметрами.

Греющий кабель для водопровода эффективно защищает пластиковые и металлические трубы от замерзания во время продолжительного воздействия на них низких температур, обеспечивая стабильную подачу воды и значительно продлевая ресурс долговечности любой водопроводной магистрали.

Проверенные модели кабелей оптимально подходят и для нагрева трубы водопровода бытового назначения, и для нужд городского хозяйства. При этом данные греющие устройства отличаются простотой эксплуатации и минимальным потреблением электроэнергии. Очень важно правильно выбрать греющий кабель: водопровода, утепленного таким способом, не коснутся проблемы обледенения и промерзания.

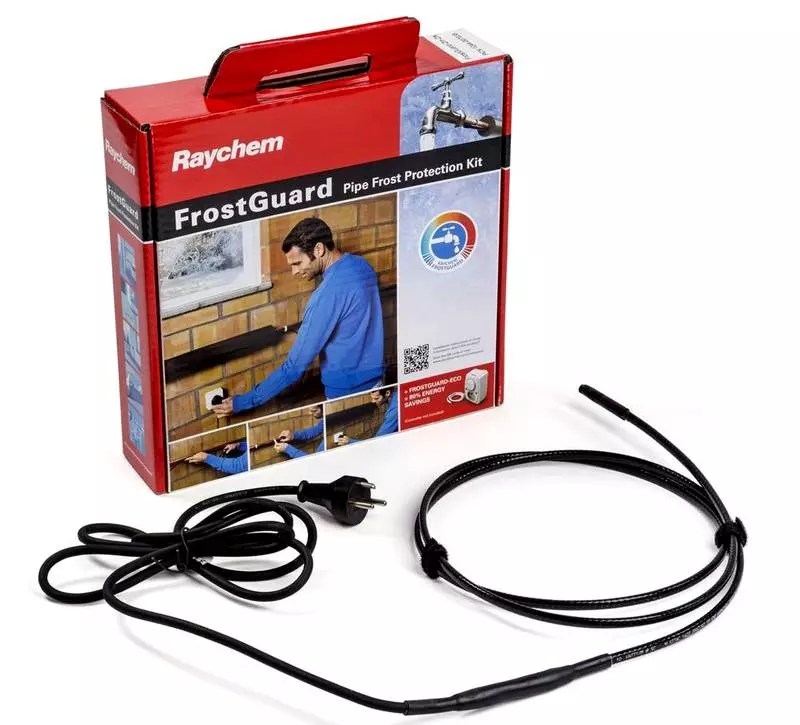

Обычно продаются готовые комплекты саморегулирующегося термокабеля для трубопроводов, соединенного с питающим кабелем и штепсельной вилкой. Датчик температуры трубы при применении саморегулирующихся кабелей небольшой длины не используют. Система автоматически меняет мощность, поддерживая положительные значения даже при сильных отрицательных температурах.

Чтобы выбрать оптимальную модель кабеля для каждого конкретного случая, предварительно необходимо выполнить точный расчет его требуемой мощности с учетом предполагаемых условий эксплуатации и следующих факторов:

• диаметра и длины трубы;
• материала, из которого изготовлена конструкция водопровода;
• толщины теплоизоляции;
• теплопотерь трубопровода, которые необходимо полностью компенсировать.

Использование саморегулирующегося кабеля для обогрева труб снижает расход электроэнергии и делает нагрев равномерным. Саморегулирующиеся кабели обладают способностью уменьшать мощность нагрева при повышении температуры и увеличивать мощность при её понижении. Таким образом, работа по обогреву водонесущих коммуникаций производится термокабелем именно в том месте, где она необходима - мощность кабеля будет выше в холодных зонах и намного ниже в нагретых зонах.

Перед использованием системы подогрева трубопровода необходимо рассчитать мощность оборудования и количество требуемых материалов (термокабеля, теплоизоляции и так далее). Для этого имеет смысл обратиться за консультацией к инженерам по системам подогрева. Оценить влияние различных факторов на водопроводную систему и правильно подобрать обогревательную систему способен только опытный специалист; он же даст грамотные рекомендации о том, какой кабель (резистивный или саморегулирующийся) нужно использовать в каждом конкретном случае.

Бесплатная доставка по Москве в пределах МКАД при покупке на сумму 4000 руб и выше.

Как правило, наружная прокладка труб водопровода и канализации выполняется под землёй на глубине большей, чем отметка промерзания почвы в конкретном регионе. Однако в некоторых случаях не получается проложить трубы на нужной глубине (по причине высокого УГВ или прохождения других подземных коммуникаций). В такой ситуации трубопровод необходимо тщательно утеплить. Однако одного утепления недостаточно, поэтому обустраивается система обогрева труб. Для этого рядом с трубой прокладывается греющий кабель, который не даст транспортируемой жидкости замерзать в зимний период.

Сегодня в продаже можно найти разные греющие кабели для подогрева трубопровода. Их все можно разделить на два вида:

• резистивный провод;
• саморегулирующийся провод.

Рассмотрим особенности строения и использования каждого изделия.

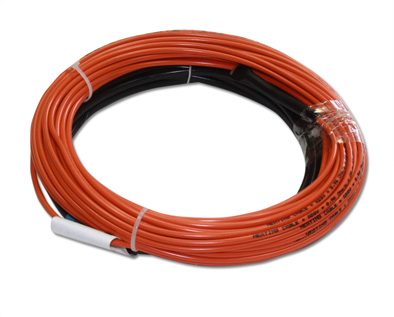

Резистивный кабель

Такой греющий кабель очень напоминает удлинённый кипятильник. В этом изделии провод является нагревательным элементом. Подогрев происходит равномерно по всей длине. В продаже вы можете найти такой греющий кабель для подогрева систем водопровода и канализации в виде отрезков определённой длины. При этом вы не можете укорачивать изделие на своё усмотрение.

Резистивный греющий кабель выполнен из одножильного или двухжильного провода. Снаружи провода покрыты устойчивой к нагреванию изоляцией. Принцип работы этих изделий для подогрева трубопровода канализации и водопровода зависит от строения изделия:

1. Так, в резистивном кабеле, состоящем из одножильного провода, нагревается только одна жила. Именно поэтому электрическое питание подводится к каждому из двух концов провода. Выполнять такое подключение не очень удобно.
2. Двухжильный греющий кабель имеет две жилы, которые замыкаются в одну систему. При этом одна из жил провода нагревается, а вторая выполняет функции проводника электрического тока.

Важно: главное достоинство резистивного устройства для подогрева водопровода и канализации состоит в его цене. Она в два раза ниже, чем стоимость саморегулирующегося кабеля.

На этом все достоинства данного устройства заканчиваются. Обогревающий резистивный провод имеет намного больше недостатков:

• Изделие обеспечивает равномерное прогревание по всей длине трубопровода. Если возникнет необходимость сильнее подогреть определённый участок водопровода или канализации, то выполнить это не получится.
• Устройство очень чувствительно к перехлёстам. То есть нагревательный кабель может перегреться в месте скрещивания и выйти из строя.
• Такой греющий кабель не получится укоротить. Таким образом, если протяжённость наружного трубопровода меньше, чем длина приобретаемого изделия, то лишний кусок придётся куда-то укладывать, причём так, чтобы не образовывалось перехлёста.
• Невысокий КПД связан с тем, что нагревается весь участок водопровода или канализации, даже тот, который в данный момент в подогреве не нуждается.

Саморегулирующееся нагревательное устройство

Такой греющий кабель – результат современных разработок. Он имеет несколько существенных преимуществ перед своим резистентным собратом. Главное достоинство этого изделия состоит в том, что обогревающий провод интенсивно нагревается только на холодных участках водопровода или канализации, а в тёплых местах не греется. Причём интенсивность нагрева регулируется пропорционально степени охлаждения участка.

Саморегулирующееся нагревательное изделие выполняется из двухжильного кабеля. Обе жилы соединяются друг с другом посредством особой терморегулирующей матрицы. Этот полупроводник находится внутри оплёток провода и внешне напоминает пластиковое изделие. На самом деле матрица выполнена из токопроводящего материала. Её сопротивление напрямую связано с температурой окружающей среды.

Важно: саморегулирующийся нагревательный кабель в частом строительстве используется для подогрева водопровода, идущего от колодца или скважины.

Среди преимуществ саморегулирующегося изделия стоит отметить следующее:

• Высокий КПД устройства связан с тем, что нагревание выполняется только в том месте, которое больше всего нуждается в подогреве.
• Длину изделия можно регулировать на своё усмотрение.
• Нагревательный кабель можно наматывать вокруг труб в два слоя, не боясь перехлёста. В любом случае перегревание отдельных участков полностью исключено.
• Вся конструкция получается более простой, поскольку отсутствует необходимость установки специальных термодатчиков.

Прежде всего, нужно решить, изнутри или снаружи трубы вы собираетесь укладывать нагревательное устройство. Если предполагается внутренний монтаж, то изоляция изделия должна быть выполнена из пищевого пластика. Как правило, данная информация должна указываться производителем на упаковке.

Чтобы самостоятельно выполнить расчёт кабеля, вам нужно знать:

1. Удельную мощность греющего устройства.
2. Протяжённость и диаметр обогреваемого трубопровода.
3. Также понадобится толщина используемой теплоизоляции.
4. Разница между температурой транспортируемой среды и температурой окружающего воздуха в данном регионе.

Далее при помощи специальной таблицы находим удельные теплопотери на погонный метр трубопровода. Для этого нам нужно найти в колонках таблицы данные о толщине изоляционного слоя, диаметре трубопровода и разнице температур. На пересечении колонок и будет искомая величина.

Теперь можно найти требуемую длину кабеля. Для этого коэффициент запаса, равный 1,3, умножаем на протяжённость обогреваемого трубопровода, на значение удельной теплопотери, найденное по таблице, и делим на мощность кабеля.

Внимание: значение мощности кабеля можно найти в маркировке изделия.

После выполнения расчёта протяжённость греющего изделия всегда будет получаться больше, чем длина обогреваемого трубопровода. Отсюда можно сделать выводы, что для получения необходимой эффективности нагрева греющий кабель нужно обматывать вокруг трубы, равномерно распределяя витки по всей поверхности.

Монтаж нагревательного изделия

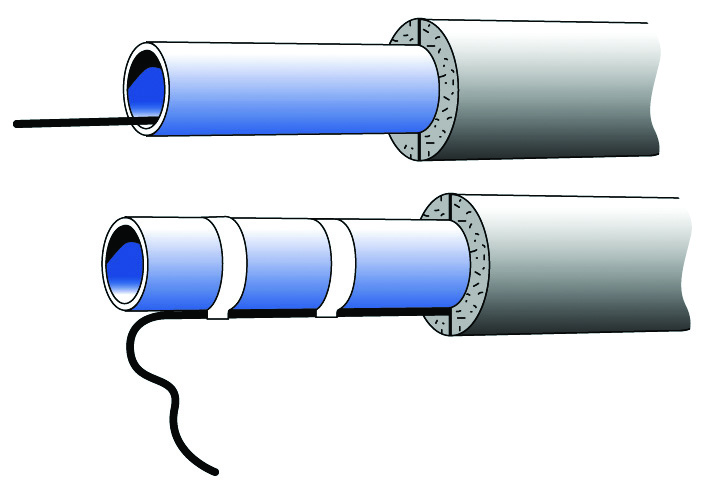

Укладывать греющий кабель можно внутрь трубопровода либо крепить его снаружи. Каждый из этих способов монтажа имеет свои преимущества и недостатки:

1. Укладывать кабель внутрь можно только в том случае, если диаметр трубопровода позволяет сделать это. Данная методика применима тогда, когда нет возможности обустроить наружный обогрев (коммуникации покрыты битумом или бетонным раствором). Для обустройства внутреннего обогрева не подходят одножильные изделия резисторного типа.
2. Главным достоинством наружного монтажа является простота и удобство выполнения работ, а также практичность. В этом случае вы можете использовать любые типы греющих кабелей.

Рассмотрим каждый из способов монтажа более подробно.

Внутренний монтаж

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде. Для выполнения монтажа вам не нужен полный доступ к трубопроводу. Для этого используется специальная муфта, через которую кабель заводится в водопроводную систему на необходимую длину. После этого другой конец провода подключается к электрической сети. По сути, муфта – это специальный тройник, накручивающийся на трубопровод в месте выхода.

Стоит знать: эффективность данного способа обогрева в 2 раза выше, чем у наружной прокладки. Поэтому разрешено использовать греющее устройство меньшей мощности. Помимо этого для утепления такого трубопровода понадобится меньший слой теплоизоляционного материала.

К недостаткам данной методики утепления стоит отнести следующее:

• Для обогрева канализационных труб такой способ не подходит. В этом случае разрешён только наружный монтаж греющего устройства.
• Если на участке трубопровода есть разветвления, краны и изгибы под углом 90 градусов и больше, то такой способ не подходит.
• Поскольку внутренний просвет трубы немного уменьшается из-за проложенного кабеля, напор воды снижается.
• На длинных участках монтаж выполнить довольно сложно.
• С течением времени провод может обрасти налётом, что приведёт к засорению труб небольшого диаметра.

Наружный монтаж

Такой способ установки греющего изделия выполняется довольно просто. Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой. Помимо фиксации эта плёнка эффективно отражает тепловые лучи. Затем труба обматывается слоем теплоизоляционного материала.

Данный способ установки обогревательного изделия можно выполнить своими руками. При этом просвет труб не уменьшается, а испортившееся нагревательное изделие несложно заменить. При этом вы можете использовать два способа укладки кабеля:

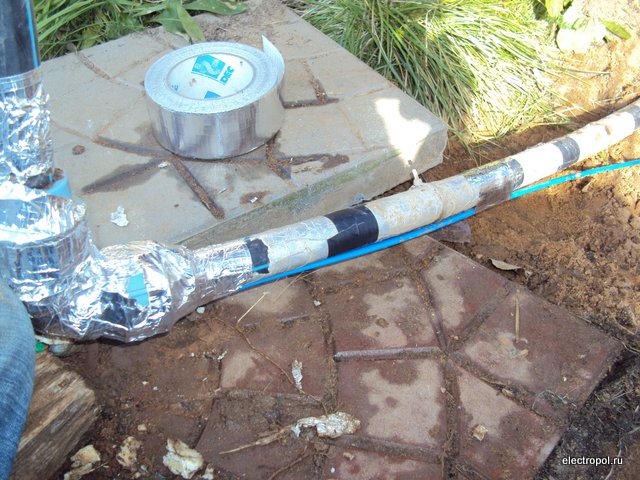

1. Кабель фиксируется при помощи скотча с одной стороны трубы. При этом для увеличения площади соприкосновения и теплоотдачи изделие укладывается волной. После этого труба утепляется.
2. Трубы, уложенные в климатических регионах с суровыми зимами, лучше обматывать кабелем. При этом шаг витка равен 50 мм. Для более надёжной фиксации изделие крепится в нескольких местах при помощи фольгированного скотча.

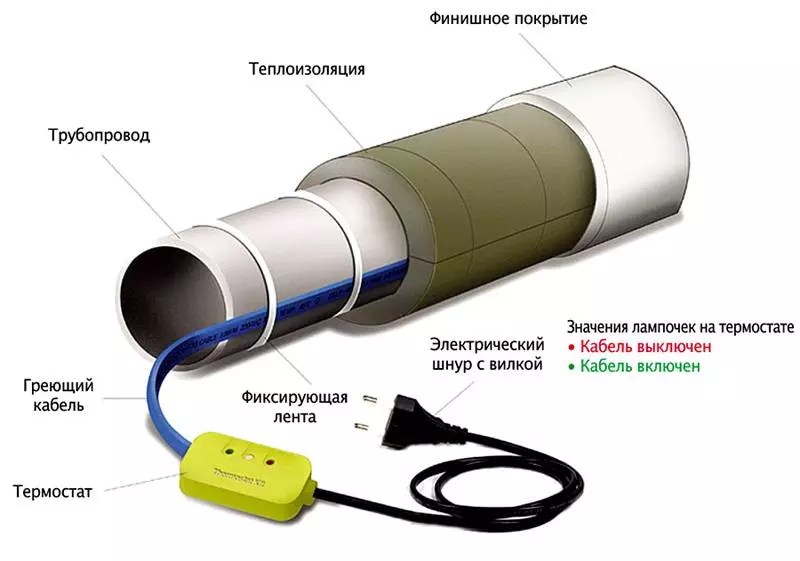

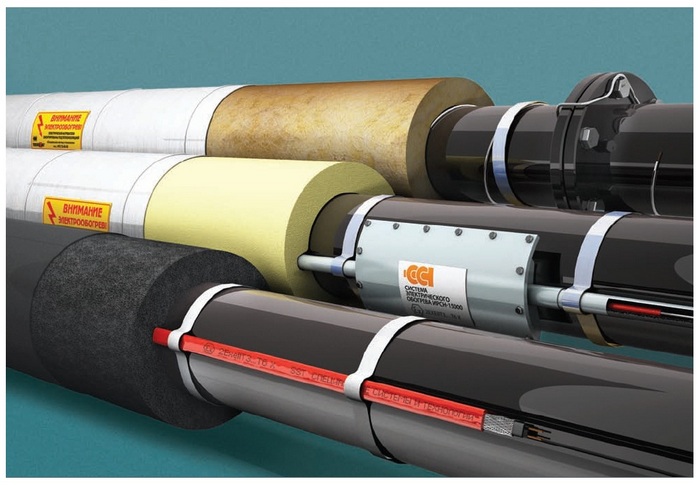

После выполнения любого способа укладки кабеля вся труба плотно обматывается скотчем. Это позволит защитить теплоизоляционный материал от сильного нагревания, поскольку воздействие высоких температур для него может быть губительно.

Внимание: резистивное изделие подключается посредством терморегулятора. Он обеспечит равномерный нагрев и не допустит перерасхода электроэнергии. В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится.

• Если монтаж греющего изделия выполняется на водопровод, часть которого находится в помещении, а другая часть - на улице, то лучше использовать саморегулирующиеся приспособления.
• При обматывании изделия вокруг трубопровода стоит учитывать показатель допустимого изгиба провода. Если согнуть его сильнее, подача тока затруднится.
• Если провода будут использоваться для обогрева бытовых сетей, обязательно выполняйте подключение через реле утечки тока, чтобы защититься от поражения током.

Если изоляции недостаточно для предотвращения промерзания , приходится обеспечивать безопасную температуру. Делают это с помощью набора устройств, рассмотренных в данной статье. Основные функции выполняет кабель для обогрева . Его правильный выбор и применение помогут решить поставленную задачу без лишних затрат и трудностей.

Читайте в статье

Как используют специальный кабель для обогрева водопроводной трубы

Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.

На этом рисунке приведена схема стандартной автономной . Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.

Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые , цокольные этажи также слишком дорого отапливать всю зиму.

Статья по теме:

В материале мы рассмотрим где применяют кабель, как он устроен, виды, среднюю стоимость, достоинства и недостатки. Как рассчитать длину и мощность кабеля для обогрева труб и секреты монтажа.

Резистивный кабель

В устройствах этого типа используются проводники из сплавов с высоким электрическим сопротивлением. При прохождении электрического тока через них образуется тепловое излучение в диапазоне. Подобные принципы используют в ТЭНах электрических чайников, . Но в данном случае необходима гибкость. Поэтому нагревательный элемент составляют из множества проволок, сохраняющих целостность при поворотах трассы.

Важно! Следует соблюдать официальные инструкции производителей кабельной продукции в ходе создания проекта. Как правило, нормируют минимально допустимый радиус изгиба.

Выпускают разные модификации продукции этого типа, поэтому не сложно подобрать вариант, подходящий для определенных условий эксплуатации. Полимерные оболочки обеспечивают хорошую электрическую изоляцию и предотвращают проникновение влаги, демпфируют механические воздействия. Оплетка из медных проволок предотвращает проникновение электромагнитных помех, а также используется для подключения .

С двухжильным кабелем работать проще, так как электрический контакт в нем создан в торцевой части. В некоторых изделиях этого типа только один проводник предназначен для нагрева.

Главным преимуществом таких нагревателей является их относительно низкая стоимость. Но есть и недостатки, о которых должен знать будущий пользователь:

• Резистивный кабель для обогрева обязательно надо дополнять устройством управления. с помощью специального датчика фиксирует понижение температуры ниже определенного уровня, включает и выключает систему.
• Выполняется нагрев по всей длине проводника, вне зависимости от разного уровня охлаждения отельных участков . Это не экономично.
• Подбирается определенное сопротивление, обеспечивающее необходимый нагрев при напряжении питания 220 V. Поэтому произвольное изменение невозможно.

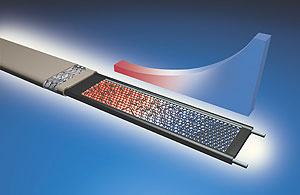

Саморегулирующийся нагреватель

В этом названии нет преувеличений. Инженерам действительно удалось создать изделия, которые не нуждаются в применении внешнего управления.

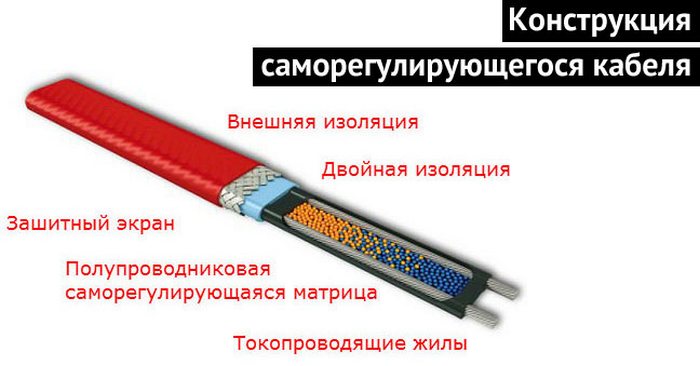

На схеме обозначены привычные элементы: медные жилы, экранирование, устойчивая к высоким температурам фторопластовая изоляция. Но здесь главную полезную функцию выполняет особая матрица. Ее проводимость изменяется при повышении/ снижении температуры. Одновременно с этим происходит уменьшение/ увеличение нагрева.

Эти изделия стоят дороже резистивных аналогов. Однако они намного экономичнее в эксплуатации. При их применении температура будет повышаться только там, где это действительно надо.

Создание системы обогрева

Реализация планов будет проще, если разделить весь проект на этапы:

• Подготовка чертежей и списка комплектующих деталей, инструментов, расходных материалов.
• Подключение нагревательных элементов к проводам электропитания.
• Монтаж внутри (снаружи) .
• Дополнительные мероприятия.

Соединение нагревателя и кабеля электропитания: инструкция

Ниже приведен алгоритм действий и особенности, которые пригодятся на практике:

Рисунок	Инструкции
	Приобретите специальный комплект, предназначенный для заделки саморегулирующихся кабелей. В него включают металлические гильзы, которыми создают электрические соединения. Пригодятся с клеевым составом внутри. При нагреве они сжимаются, обеспечивают необходимую изоляцию, герметичность.
	Кабель отрезают по нужному размеру. С присоединяемого конца удаляют защитные оболочки на длине 40-50 мм. Полупроводниковую матрицу аккуратно разделяют по средней линии.
	На эти участки надевают разные трубки и нагревают их феном. Это позволит впоследствии разнести места соединений для улучшения изоляционных параметров.
	Проводники освобождают от внешних слоев на 9-11 мм.
	Их вставляют в гильзы и жестко фиксируют с применением кусачек.
	Подготовку этой части конструкции завершают, надев трубки большего диаметра (нагревать их пока не надо).
	Аналогичным образом подготавливают кабель питания. Удаляют изоляцию. Надевают термоусадочные трубки подходящих размеров.
	Провода поочередно, с учетом разной длины, вставляют в гильзы, фиксируют зажимом.
	Последовательно сдвигают трубки и нагревают для получения многослойной надежной защиты.
	Далее приступаем к изоляции другого конца. Помните, что проводники в нем не соединяют, так как ток проходит только через матрицу. Чтобы полностью исключить вероятность контакта кабель подрезают «ступенькой».
	Сверху надевают термоусадочную муфту и нагревают ее. В итоге – будет создано примерно такое изделие.

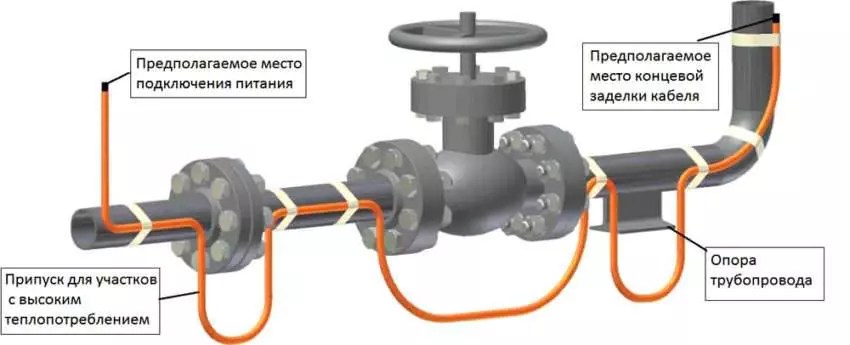

Монтаж снаружи трубы

При таком варианте размещения нагревателя для примерного расчета необходимой мощности используют следующую таблицу:

Для более точных действий можно использовать бесплатные , которые предлагаются на официальных сайтах продавцов кабельной продукции. При этом учитывают конкретные условия эксплуатации, температуру жидкости, особенности монтажа. Специалисты не рекомендуют устанавливать нагреватели с мощностью более 17 Вт на 1 м. длины на пластиковые трубы. Но в действительности надо учитывать термостойкость определенного вида полимера. По отношению к металлическим изделиям подобные ограничения не действуют.

Лучше для такого варианта подойдут плоские кабели. Они хорошо прилегают к поверхности, проще фиксируются.

Кабель фиксируют хомутами, стойкими к высоким температурам. Шаг выбирается таким, чтобы исключить провисания. Поверх слоя теплоизоляции из пористого материала устанавливается защитный кожух, предотвращающий его механические повреждения.

При необходимости увеличить нагрев добавляют . Желательно размещать их в нижней части трубы, так как именно там начинаются нежелательные процессы обледенения.

К сведению! В некоторых местах можно уменьшить шаг намотки, сделать обратный виток для увеличения площади нагрева.

Установка греющего кабеля внутри трубы для водопровода

Такой вариант выглядит предпочтительнее. Внутри трубы изделие хорошо защищено от механических воздействий. Нагреватель находится внутри жидкости, поэтому выполняет свои функции с максимальной эффективностью. Это подтверждают цифры. Для поддержания положительной температуры вполне достаточно 8-10 Вт на 1 м трассы. Этот показатель почти в два раза меньше, по сравнению с предыдущим (наружным) способом установки.

Но эту технологию можно применять только на прямых участках, где нет запорной арматуры.

При проектировании трубопровода следует предусмотреть наличие поворота на 90° и монтаж тройника с подходящими размерами для установки узла сальника.

Управление температурой

Для автоматизации рабочих процессов используют . Сам прибор устанавливают в электрическом щите. Датчик температуры закрепляют на трубе в контрольной точке. Следует помнить о том, что этот элемент может выйти со временем из строя, поэтому его устанавливают в удобном для проведения технического обслуживания месте.

Важно! Недостатком компактных термостатов является отсутствие регулировки и удаленность от рабочей области.

Подключение к электросети обогрева трубопроводов греющим кабелем

Общая мощность системы обогрева может получиться значительной. Поэтому ее подключают к сети 220 V через отдельный автомат. Рекомендуется также установить в этой цепи специализированное устройство защиты (). Оно постоянно замеряет ток. При фиксации потерь, вызванных пробоем изоляции или прикосновением к оголенному проводу, происходит быстрое отключение нагревателя.

Теплоизоляция

Эта операция выполняется обязательно. Она предотвратит тепловые потери и предотвратит проникновение холода. Лучшим изолятором является воздух, поэтому применяют пористые материалы, стойкие к влажности.

Водопровод устанавливается в специальном канале, который сформирован плитами из .

Сколько стоит монтаж нагревательного кабеля для водопровода снаружи трубы: цена проекта

Для подсчета общих расходов учитывайте следующие позиции:

• Приобретение нагревателя и питающего кабеля, термостата, электрических защитных устройств.
• Подготовка и установка изделия, подсоединение к сети питания.
• Монтаж изоляции и механической защиты.
• Покупка припоя и , иных расходных материалов, инструментов по мере необходимости.

Такой проект можно реализовать без посторонней помощи, если использовать предоставленную в этой статье информацию. Для ускорения – приобретайте готовый комплект с кабелем для обогрева . Чтобы сэкономить и решить нестандартные задачи придется самому создать нагреватель с определенными параметрами. Помните о соблюдении правил безопасности и не экономьте излишне на защитных устройствах.

Не редкой проблемой частных домов считается промерзание водопровода в зимнее время. Вода в трубах замерзает по разным причинам – неправильный монтаж системы водоснабжения, слишком низкие температуры зимой или же просто отсутствие возможности проложить водопроводную систему ниже уровня промерзания. Чтобы решить проблему, рекомендуется сделать обогрев водопроводных труб кабелем, что под силу будет даже начинающему электрику. Далее мы расскажем, как произвести монтаж греющего кабеля для водопровода своими руками, предоставив инструкцию, наглядные фото и видео примеры, а также схемы укладки.

Как работает система обогрева?

Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе – или прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

Способы крепления проводника

Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

По трубе

На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

Вдоль трубопровода

Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

Спиралью

В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

Отдельные узлы

На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

Как провести гибкий обогреватель своими руками

Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии. Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

Изнутри

Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

• Уменьшается просвет трубы (внутренний диаметр для подачи воды).
• Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
• Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
• Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
4. Сальниковый узел закручивается, герметизируется и обжимается.

Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

Подключение к сети

Так как Вы только изучаете, как сделать электрический обогрев водопроводных труб, на этапе крепления мы не рассказали об одном очень важном нюансе, на котором остановимся сейчас – изоляция конца проводника. Для этого используется термоусадочная трубка, которая надежно защитит жилы от попадания влаги. Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной». Все этапы подключения рекомендуем наглядно просмотреть на видео:

Монтаж наконечника и соединение двух участков

Как правильно разделать саморегулирующийся проводник

Для экономичной и безопасной работы обогрева водопровода рекомендуем также подключить два устройства: и терморегулятор. Первое устройство защитит систему обогрева от , а второе позволит регулировать температуру нагрева через термодатчик. Важный нюанс – при подключении датчика к термостату нужно учитывать, что большинство моделей исправно работают только в том случае, если протяженность водопровода не превышает 50 метров (это лучше уточнить уже по месту в магазине).

Теплоизоляция

Ну и последнее, что нужно сделать – изолировать трубы для лучшего удержания тепла. В качестве утеплителя можете использовать специальные цилиндры, разрезанные с одной стороны. Они могут быть изготовлены из минеральной ваты, вспененного полиуретана или даже пенополистирола. Выберите подходящий вариант по цене и оберните им трубы. Помимо сбережения тепла, слой термоизоляции дополнительно защищает проводник от механического повреждения (при наружном монтаже). Толщина утеплителя должна быть не менее 20 мм для полудюймовых труб, 30 мм для дюймовых, 50 мм для двухдюймовых и 65 мм для остальных размеров.

Вот и вся инструкция по установке и подключению обогрева водопроводных труб. Как Вы видите, технология достаточно трудоемкая, однако монтаж греющего кабеля для водопровода вполне реально выполнить своими руками. Если возникли трудности, задавайте вопросы в нашей

Кабель для обогрева водопроводной трубы решает самую распространенную зимнюю проблему: он поддерживает плюсовую температуру и не дает жидкости замерзать. Электрические системы, установленные внутри либо снаружи, предупреждают образование ледяных заторов и связанных с ними разрывов стенок.

Назначение системы

В основе действия кабеля для обогрева трубопроводов лежит преобразование электрической энергии в тепловую. Главной характеристикой провода является удельное тепловыделение – мощность, приходящаяся на единицу длины. Секции могут иметь разный размер – от небольшого отрезка в несколько сантиметров до системы в пару сотен метров. Такие комплекты используют для постоянного или эпизодического подогрева водопроводов, карнизов, кровли и других конструкций, где может скапливаться жидкость.

Производители предлагают греющие кабели различных модификаций, их стоимость зависит от типа и количества внутренних жил (от одной до трех). Многожильные варианты оснащены защитой от электромагнитного излучения, у самых дешевых проводов этой опции нет.

Разновидности греющего кабеля

Резистивный

Чаще всего для обогрева труб используется резистивный кабель. Он работает по принципу электрического нагревателя: протекающий по проводнику ток провоцирует выделение тепла. Чем больше сопротивление проводника, тем больше выделяется энергии.
Разновидности:

• Одножильный. Состоит из изолированной проводящей жилы, покрытой экранирующей оплеткой и наружной оболочкой. Сердечник выполняет роль нагревательного элемента. Такой кабель необходимо запитывать электричеством с двух сторон, поэтому он используется в системах с замкнутым контуром. Одножильный провод предназначен только для наружного монтажа – при укладке внутри труб он занимает слишком много места и часто перегревается.
• Двухжильный. Одна жила служит поставщиком электричества, вторая – выступает в роли нагревателя. Благодаря этому провод можно не замыкать. Он подходит для укладки внутри и снаружи труб.

Схема устройства резистивных проводов

Главные достоинства греющего резистивного кабеля – его низкая стоимость, простота монтажа и длительный срок службы. Среди недостатков выделяют следующие моменты:

• невозможность наращивания и укорачивания провода;
• проблемы в эксплуатации при перекрещивании или сближении двух линий;
• необходимость полной замены при выходе из строя части провода;
• постоянный нагрев с максимальной мощностью.

Важно! Резистивный кабель для обогрева водопроводных труб целесообразно использовать на небольших участках, где нет температурных перепадов и резкой смены условий. Для управления системой и экономии электричества применяют термостаты – они запускают подогрев при 3-4 градусах и отключают его при повышении температуры до нормы.

Саморегулирующийся

Саморегулирующийся кабель, используемый для обогрева водопроводных труб, состоит из двух медных жил и проводящей нагревательной матрицы. Конструкция заключена в слой термозащиты и экранирующей оплетки. Последняя отражает внешние электромагнитные излучения и обеспечивает заземление.

Устройство саморегулирующегося провода

Принцип работы базируется на свойствах проводника: сопротивление растет при нагревании, а чем оно выше, тем меньше сила тока и затрачиваемая мощность. Участок провода, расположенный в более холодном месте, характеризуется низким сопротивлением. Благодаря этому через матрицу протекает более интенсивный ток, и труба прогревается сильнее. На отрезках с высокой температурой сопротивление активнее, поэтому они прогреваются меньше. При включении подогрева замерзающих труб кабель работает на полную мощность, по мере повышения температуры она снижается. Система реагирует даже на небольшие термические изменения на различных участках, что позволяет использовать ее с максимальной энергоэффективностью.
Другие преимущества:

• надежная изоляция;
• увеличенный срок эксплуатации;
• безопасность;
• ремонтопригодность;
• возможность нарезки.

Важно! Обогрев трубы не отключается при достижении необходимой температуры: система продолжает работать с меньшей мощностью. Расход электроэнергии минимален, но ресурсы провода не безграничны. Поэтому не стоит использовать кабель при плюсовой температуре.

Какой вид выбрать

При выборе кабеля для канализации и водопровода необходимо ориентироваться на технические характеристики и существующую потребность в обогреве. В первую очередь определяется мощность:

• Для проложенных в земле труб достаточно 5 Вт/м – при условии, что провод находится внутри трубы.
• При наружном монтаже показатель увеличивается до 10 Вт/м.
• Если трубопровод проходит по воздуху, мощность варьируется от 20 до 25 Вт/м.

Важно! В любом случае необходимо утеплить трубу изолирующим слоем в 3-5 мм.

Вторым важным параметром является рабочая температура. Провода делятся на три категории:

• низкотемпературные – до 65 градусов;
• среднетемпературные – до 120 градусов;
• высокотемпературные – до 240 градусов.

Для обогрева водопровода и канализации используют только первый вид, но и он практически никогда не работает на максимальной мощности.

Важно! Область применения кабеля важна, если его прокладывают внутри трубы. Для систем с питьевой водой необходим пищевой тип, для остальных – технический.

Принцип работы саморегулирующегося провода

Подключение кабеля

Монтаж на трубу

Греющий кабель монтируется на трубу следующим образом:

• Очистите поверхность от грязи и ржавчины.
• Установите провод одним из способов. На трубах малого диаметра используется спиральная намотка, в других случаях укладывается несколько параллельных нитей.
• Закрепите кабель специальной лентой на нижней части трубы. Место фиксации должно располагаться как можно дальше от соединительных элементов, способных пропустить воду. Так вы предотвратите попадание жидкости на греющую систему в случае разгерметизации.
• Установите теплоизоляцию таким образом, чтобы «холодный» конец кабеля остался снаружи.
• Подведите электропитание от щитка или розетки.
• Для наибольшего эффекта соблюдайте несколько правил:
• Оберните пластиковые трубы фольгированным либо алюминиевым скотчем. Так поверхность будет прогреваться равномерно.
• Короткие отрезки (не более 1,4 м) прикрепляйте к фланцам крепления или трубопроводным вентилям. При необходимости вы сможете легко демонтировать часть системы.
• Линии резистивного кабеля для обогрева труб не должны пересекаться – это может привести к его перегоранию. Рекомендация не относится к саморегулирующемуся проводу.

Важно! Необходимо обеспечить максимально возможную водозащиту обогревательной системы. Для этого используются теплоизоляционные материалы.

Монтаж внутри трубы

Способ подходит для трубопроводов большого диаметра (от 40 мм). В противном случае кабель для обогрева будет занимать слишком много места и препятствовать нормальному потоку воды. «Внутренний» монтаж предназначен для коротких участков, особенно удобен он на вертикальных направлениях. Чаще всего используется комбинированный метод: часть кабеля устанавливается в трубе, часть – снаружи.
Порядок проведения работ:

• Установите седелку или тройник в точке ввода нагревательного кабеля.
• Вкрутите трубную врезку в седелку.
• Заведите провод во врезку.
• Длина провода должна точно соответствовать протяженности участка.
• Не допускайте повреждения оболочки кабеля.

Важно! Запрещено прокладывать греющий кабель через запорные вентили и фиксировать его при помощи сальников и проходок.

Видео: как подключить греющий кабель к электросети

Чтобы организовать обогрев водопроводных труб кабелем своими руками, необходимы минимальные навыки электрика. Если вы не обладаете достаточными знаниями, лучше обратиться к специалистам.
