Радиаторы отопления на какую площадь

Если необходим точный расчет секций радиаторов отопления , то сделать это можно по площади помещения. Данный расчет подходит для помещений с низким потолком не более 2,6 метра. Для того, чтобы его обогреть тратится 100 Вт тепловой мощности на 1 м 2 . Исходя из этого, не трудно посчитать, сколько понадобится тепла на всю комнату. То есть площадь нужно умножить на количество квадратных метров.

Далее имеющийся результат следует разделить на значение теплоотдачи одной секции, полученное значение просто округляем в сторону увеличения. Если это теплое помещение, например кухня, то результат можно округлить в меньшую сторону.

При вычислении количества радиаторов нужно учитывать возможные теплопотери, учитывая определенные ситуации и состояние жилья. Например, если комната квартиры угловая и имеет балкон или лоджию, то тепло она теряет намного быстрее, нежели комнаты квартир с другим расположением. Для таких помещений расчеты по тепловой мощности необходимо увеличить минимум на 20%. Если в планах монтировать радиаторы отопления в нише или скрыть их за экраном, то расчет тепла увеличивают на 15-20%.

Для расчета радиаторов отопления, вы можете воспользоваться калькулятором расчета радиаторов отопления .

Расчеты учитывая объем помещения.

Расчет секций радиаторов отопления будет более точным, если их рассчитывать, основываясь на высоте потолка, то есть исходя из объема помещения. Принцип расчета в этом случае аналогичный предыдущему варианту.

Вначале нужно вычислить общую потребность в тепле, а уже потом рассчитать количество секций в радиаторах. Когда радиатор скрывают за экраном, то потребность помещения в тепловой энергии увеличивают минимум на 15-20%. Если брать во внимание рекомендации СНИП, то для того, чтобы обогреть один кубический метр жилой комнаты в стандартном панельном доме необходимо потратить 41 Вт тепловой мощности.

Для расчета берем площадь комнаты и умножаем на высоту потолка, получится общий объем, его нужно умножить на нормативное значение, то есть на 41. Если квартира с хорошими современными стеклопакетами, на стенах есть утепление из пенопласта, то тепла понадобится меньшее значение - 34 Вт на м 3 . Например, если комната с площадью 20 кв. метров имеет потолки с высотой 3 метра, то объем помещения будет составлять всего 60 м 3 , то есть 20Х3. При расчете тепловой мощности комнаты получаем 2460 Вт, то есть 60Х41.

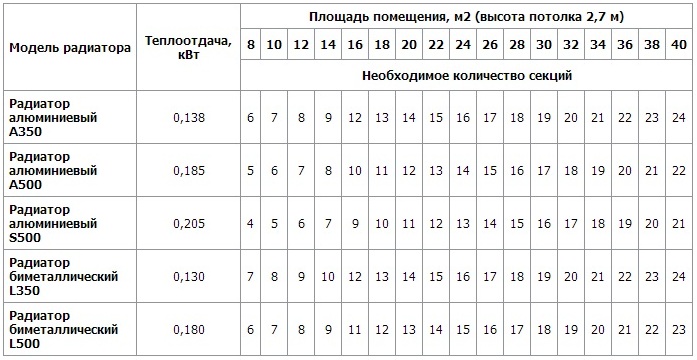

Таблица расчетов необходимого теплоснабжения.

Приступаем к расчету : Чтобы рассчитать необходимое количество радиаторов отопления необходимо полученные данные разделить на теплоотдачу одной секции, которую указывает производитель. Например, если взять за пример: одна секция выдает 170 Вт, берем площадь комнаты, для которой нужно 2460 Вт и делим его на 170 Вт, получаем 14,47. Далее округляем и получаем 15 секций отопления на одну комнату. Однако следует учитывать тот факт, что многие производители намеренно указывают завышенные показатели по теплоотдаче для своих секций, основываясь на том, что температура в батареях будет максимальной. В реальной жизни такие требования не выполняются, а трубы иногда чуть теплые, вместо горячих. Поэтому нужно исходить из минимальных показателей теплоотдачи на одну секцию, которые указывают в паспорте товара. Благодаря этому полученные расчеты будут более точными.

Как получить максимально точный расчет.

Расчет секций радиаторов отопления с максимальной точностью получить довольно трудно, ведь не все квартиры считаются стандартными. И особенно это касается частных строений. Поэтому у многих хозяев возникает вопрос: как сделать расчет секций радиаторов отопления по индивидуальным условиям эксплуатации? В этом случае учитывается высота потолка, размеры и количество окон, утепление стен и другие параметры. По этому методу расчетов необходимо использовать целый перечень коэффициентов, которые будут учитывать особенности определенного помещения, именно они могут повлиять на способность отдавать или сохранять тепловую энергию.

Вот как выглядит формула расчета секций радиаторов отопления: КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7, показатель КТ — это количество тепла, которое нужно для индивидуального помещения.

1. где П — общая площадь комнаты, указана в кв.м.;

2. К1 — коэффициент, который учитывает остекление оконных проемов: если окно с обычным двойным остеклением, то показатель — 1,27;

• Если окно с двойным стеклопакетом — 1,0;
• Если окно с тройным стеклопакетом — 0,85.

3. К2 — коэффициент теплоизоляции стен:

• Очень низкая степень теплоизоляции — 1,27;
• Отличная теплоизоляция (кладка стен на два кирпича или же утеплитель) — 1,0;
• Высокая степень теплоизоляции — 0,85.

4. К3 — соотношение площади окон и пола в комнате:

• 50% — 1,2;
• 40% — 1,1;
• 30% — 1,0;
• 20% — 0,9;
• 10% — 0,8.

5. К4 — коэффициент, который позволяет учитывать среднюю температуру воздуха в самое холодное время:

• Для -35 градусов — 1,5;
• Для -25 градусов — 1,3;
• Для -20 градусов — 1,1;
• Для -15 градусов — 0,9;
• Для -10 градусов — 0,7.

6. К5 — корректирует потребность в тепле, учитывая количество наружных стен:

• 1 стена— 1,1;
• 2 стены— 1,2;
• 3 стены— 1,3;
• 4 стены— 1,4.

7. К6 — учитывает тип помещения, которое находится выше:

• Очень холодный чердак — 1,0;
• Чердак с отоплением — 0,9;
• Отапливаемое помещение — 0,8

8. К7 — коэффициент, который учитывает высоту потолков:

• 2,5 м — 1,0;
• 3,0 м — 1,05;
• 3,5 м — 1,1;
• 4,0 м — 1,15;
• 4,5 м — 1,2.

Представленный расчет секций радиаторов отопления учитывает все нюансы комнаты и расположения квартиры, поэтому достаточно точно определяет потребность помещения в тепловой энергии. Полученный результат нужно только разделить на значение теплоотдачи от одной секции, готовый результат округляет. Есть и такие производители, которые предлагают воспользоваться более простым способом расчета. На их сайтах представлен точный калькулятор расчетов, необходимый для вычислений. Для работы с этой программой, пользователь вводит нужные значения в поля и получает готовый результат. Кроме этого, он может использовать специальный софт.

Уважаемые пользователи нашего ресурса! На нашем сайте Вы имеете возможность самостоятельно подобрать радиатор. Это значит, что Вы можете сами рассчитать количество радиаторов, необходимое для установки в каждое помещение. Чтобы произвести данный расчет иметь в распоряжении определенную расчетную информацию, только тогда можно подобрать радиаторы с большей точностью. Информация, необходимая для определения количества секций радиаторов: Основным из них является тепловая мощность радиатора (теплоотдача) - это величина, которая показывает какое количество тепловой энергии отдает радиатор в определенную единицу времени. Тепловая мощность выражается в ваттах. У каждого радиатора такая величина определена заводом-изготовителем. Переходим к расчетной части. Из сказанного выше приходим к выводу, что необходимо определить тепловую мощность, необходимую для обогрева конкретного помещения, для этого нам, как раз, и потребуются размеры помещения. Следующий шаг. Запаситесь терпением, найдите карандаш, бумагу, рулетку и подготовьте для правильного подбора радиаторов следующую информацию: тип окон, качество теплоизоляции, площадь окон и пола, средняя температура самой холодной недели в году, тип помещения над рассчитываемым, размеры помещения. Итак, если Вы собрали всю необходимую информацию, приступим.

Подбор радиатора отопления (расчет количества секций)

Теперь нужно определиться какие радиаторы Вы желаете установить: алюминиевые радиаторы (экструзионные и литые под давлением); стальные радиаторы (трубчатые, панельные); биметаллические радиаторы (экструзионные и литые под давлением); чугунные радиаторы (трубчатые). Итак, если Вы уже остановили свой выбор на радиаторах определенного типа, то следующий вопрос, который возникает - это как выбрать радиатор из уже имеющегося многообразия, удовлетворяющий конкретным требованиям. О том как выбрать отопительный радиатор Вы можете узнать в разделе "Статьи" - "Статьи о радиаторах отопления"

Отопительные приборы по типу и дизайну. Следующий шаг – расчет радиаторов отопления для каждой комнаты частного дома, включающий определение тепловой мощности и количества секций (или размера панелей). Простейший вариант – воспользоваться онлайн-калькулятором любого строительного портала. Но результаты вычислений желательно перепроверить, иначе за ошибки придется расплачиваться позже. Предлагаем рассчитать теплоотдачу батарей отопления вручную, проверенным и удобным способом.

Исходные данные для вычислений

Расчет тепловой мощности батарей выполняется для каждого помещения отдельно, в зависимости от числа внешних стен, окон и наличия входной двери с улицы. Чтобы правильно рассчитать показатели теплоотдачи радиаторов отопления, ответьте на 3 вопроса:

1. Сколько тепла необходимо на обогрев жилой комнаты.
2. Какую температуру воздуха планируется поддерживать в конкретном помещении.
3. Средняя температура воды в отопительной системе квартиры либо частного дома.

Примечание. Если в коттедже смонтирована однотрубная разводка, придется делать поправку на остывание теплоносителя - добавлять секции к последним радиаторам.

Распространенный способ - измерить обогреваемую площадь и выделить на квадратный метр 100 Вт теплоты, иначе - 1 кВт на 10 м². Мы предлагаем уточнить методику – учесть количество световых проемов и наружных стен:

• для комнат с 1 окном или входной дверью и одной внешней стенкой оставить 100 Вт тепла на метр квадратный;
• угловое помещение (2 наружных ограждения) с 1 оконным проемом – считать 120 Вт/м²;
• то же, 2 световых проема – 130 Вт/м².

Важное условие. Расчет дает более-менее правильные результаты при высоте потолков до 3 м, здание построено в средней полосе умеренного климата. Для северных регионов применяется повышающий коэффициент 1.5…2.0, южных – понижающий 0.7-0.8.

Распределение тепловых потерь по площади одноэтажного дома

При высоте перекрытия более 3 метров (например, коридор с лестницей в двухэтажном доме) расход тепла правильнее считать по кубатуре:

• комната с 1 окном (внешней дверью) и единственной наружной стеной – 35 Вт/м³;
• помещение окружено другими комнатами, не имеет окон, либо находится на солнечной стороне – 35 Вт/м³;
• угловая комната с 1 оконным проемом – 40 Вт/м³;
• то же, с двумя окнами – 45 Вт/м³.

На второй вопрос ответить проще: комфортная для проживания температура лежит в диапазоне 20…23 °C. Нагревать воздух сильнее неэкономично, слабее – холодно. Среднее значение для расчетов – плюс 22 градуса.

Оптимальный режим работы котла подразумевает нагрев теплоносителя до 60-70 °C. Исключение – теплые либо слишком холодные сутки, когда температуру воды приходится снижать или, наоборот, увеличивать. Количество таких дней невелико, поэтому средняя расчетная температура системы принимается равной +65 °C.

В комнатах с высокими потолками считаем расход теплоты по объему

Паспортная и реальная теплоотдача радиатора

Параметры любого отопительного прибора указываются в техническом паспорте. Обычно производители заявляют мощность 1 стандартной секции межосевым размером 500 мм в пределах 170…200 ватт. Характеристики алюминиевых и биметаллических радиаторов примерно одинаковы.

Фокус в том, что паспортный показатель теплоотдачи нельзя тупо использовать для подбора числа секций. Согласно п. 3.5 ГОСТ 31311-2005, фирма-изготовитель обязана указывать мощность батареи при следующих условиях эксплуатации:

• теплоноситель движется через радиатор сверху вниз (диагональное либо боковое подключение);
• температурный напор составляет 70 градусов;
• расход воды, протекающей через прибор, равен 360 кг/час.

Справка. Тепловой напор – разница между средней температурой сетевой воды и воздуха помещения. Обозначается ΔT, DT или dt, вычисляется по формуле:

Поясним суть проблемы, для этого подставим в формулу известные значения ΔT = 70 °C и температуры помещения – плюс 20 °C, произведем обратный расчет:

1. tподачи + tобратки = (ΔT + tвоздуха) х 2 = (70 + 20) х 2 = 180 °C.
2. Согласно нормативам, расчетная разница температур теплоносителя между подающей и обратной линией должна составлять 20 градусов. Значит, идущую от котла воду нужно нагреть до 100 °C, обратная остынет до 80 °C.
3. Режим работы 100/80 °C недоступен бытовым отопительным установкам, максимальный нагрев составляет 80 градусов. Вдобавок поддерживать указанную температуру теплоносителя невыгодно экономически (вспомните, мы взяли средний показатель 65 °C).

Вывод. В реальных условиях батарея отдаст гораздо меньше теплоты, нежели прописано в инструкции по эксплуатации. Причина – меньшее значение ΔT – разницы температур воды и окружающего воздуха. По нашим исходным данным, показатель ΔT равен 130 / 2 - 22 = 43 градуса, почти вдвое ниже заявленной нормы.

Определяем число секций алюминиевой батареи

Пересчитать параметры отопительного прибора под конкретные условия непросто. Формула тепловой мощности и алгоритм вычислений, используемый инженерами–проектировщиками, слишком сложен для обычных домовладельцев, несведущих в теплотехнике.

Предлагаем выполнить расчет количества секций радиаторов отопления более доступным методом, дающим минимальную погрешность:

1. Соберите исходные данные, перечисленные в первом разделе настоящей публикации, - узнайте необходимое для обогрева количество теплоты, температуру воздуха и теплоносителя.
2. Рассчитайте реальный температурный напор DT, пользуясь приведенной выше формулой.
3. При выборе определенного типа батарей откройте технический паспорт и отыщите показатель теплоотдачи 1 секции при DT = 70 градусов.
4. Ниже представлена таблица готовых коэффициентов пересчета отопительной мощности радиаторных секций. Найдите показатель, соответствующий реальному DT, и умножьте его на величину паспортной теплоотдачи – получите мощность 1 ребра при ваших эксплуатационных условиях.

Зная настоящий тепловой поток, нетрудно выяснить число ребер батареи, требуемое для обогрева комнаты. Разделите нужное количество теплоты на отдачу 1 секции. Для ясности приведем пример расчета:

Остается распределить секции по комнате. Если размеры окон одинаковы, делим 28 пополам и размещаем под каждым проемом радиатор на 14 ребер. В противном случае число секций батареи подбирается пропорционально ширине окон (можно приблизительно). Аналогичным образом пересчитывается теплоотдача биметаллических и чугунных радиаторов.

Схема расстановки батарей - приборы лучше размещать под окнами либо возле холодной наружной стены

Совет. Если вы владеете персональным компьютером, проще использовать расчетную программу итальянского бренда GLOBAL, размещенную на официальном ресурсе производителя.

Многие известные фирмы, в том числе GLOBAL, прописывают в документации теплоотдачу своих приборов для разных температурных условий (DT = 60 °C, DT = 50 °C), пример показан в таблице. Если ваш реальный ΔT = 50 градусов, смело пользуйтесь указанными характеристиками безо всякого перерасчета.

Расчет размера стального радиатора

Конструкция панельных приборов отличается от секционных. Батареи делаются из штампованных стальных листов толщиной 1…1.2 мм, заранее обрезанных в нужный размер. Чтобы подобрать радиатор требуемой мощности, нужно выяснить теплоотдачу 1 метра длины сваренной из листов панели.

Предлагаем воспользоваться простейшей методикой, основанной на технических данных серьезного немецкого производителя панельных водяных радиаторов Kermi. В чем суть: штампованные батареи унифицированы, типы изделий отличаются между собой количеством греющих панелей и теплообменных оребрений. Классификация радиаторов выглядит так:

• тип 10 – однопанельный прибор без дополнительных ребер;
• тип 11 – 1 панель + 1 лист гофрированного металла;
• тип 12 – две панели плюс 1 лист оребрения;
• тип 20 – батарея на 2 греющих пластины, конвекционное оребрение не предусмотрено;
• тип 22 – двухпанельный радиатор с 2 листами, увеличивающими площадь теплообмена.

Эскизы стальных обогревателей различных типов - вид сверху

Примечание. Также существуют обогреватели типа 33 (3 панели + 3 ребра), но подобные изделия менее востребованы ввиду повышенной толщины и цены. Самая «ходовая» модель – тип 22.

Итак, панельные штампованные приборы любого бренда отличаются только монтажными габаритами. Расчет радиаторов отопления сводится к выбору подходящего типа, затем по высоте и теплоотдаче вычисляется длина батареи для конкретного помещения. Алгоритм следующий:

Пример расчета. Определим габариты стального радиатора для той же комнаты 15.75 м²: теплопотери - 2048 Вт, температура воздуха – 22 градуса, теплоносителя – 65 °C. Возьмем стандартные батареи высотой 500 мм, тип 22. По таблице находим q = 1461 Вт, выясняем общую длину панели 2048 / 1461 = 1.4 м. Из каталога любого производителя выбираем ближайший больший вариант – обогреватель длиной 1.5 м либо 2 прибора по 0.7 м.

Окончание первой таблицы - теплопередача 1 м длины радиаторов «Керми»

Совет. Наша инструкция на 100% верна для изделий компании Kermi. При покупке радиаторов другого бренда (особенно, китайского) длину панели стоит принимать с запасом 10-15%.

Отопительные приборы однотрубных систем

Важная - постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа - все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
2. Мощность 5-го прибора увеличьте на 10%.
3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Пояснение. Мощность 6-го радиатора повышается на 20%, седьмого – на 30 и так далее. Зачем наращивать последние батареи однотрубной «ленинградки», подробно расскажет эксперт на видео:

Напоследок несколько уточнений

Приборы отопления могут работать в различных условиях, подключаться по разным схемам. Эти факторы оказывают влияние на теплоотдачу обогревателей в режиме эксплуатации. Определяя мощность комнатных радиаторов, учтите несколько рекомендаций:

1. Если батарея подключается к трубопроводам по разносторонней нижней схеме, эффективность обогрева ухудшается. Добавьте к расчетному показателю мощности приборов 10%.
2. В комбинированных системах (радиаторная сеть + теплые водяные полы) конвекционные приборы играют вспомогательную роль. Основную отопительную нагрузку несут напольные контуры. Но расчетную теплоотдачу радиаторов занижать не следует, при нужде батареи должны полностью заменить теплые полы.
3. Домовладельцы нередко закрывают обогреватели декоративными экранами, даже зашивают гипсокартоном, оставляя конвекционные щели. В данном случае полностью теряется инфракрасное тепло, выделяемое нагретой поверхностью прибора. Соответственно, мощность батареи придется увеличить минимум на 40%.
4. Не устанавливайте 1-3 радиаторных секции, даже если по расчету вышло такое количество. Чтобы получить нормальный обогревательный прибор, нужно смонтировать минимум 4 ребра.
5. Незамерзающие жидкости уступают обычной воде по теплоемкости, разница составляет примерно 15%. При использовании антифризов наращивайте теплообменную площадь батарей на 10% (увеличивайте количество секций радиаторов либо размеры панелей).

При расчете радиаторов отопления учитывайте простое правило: чем ниже температура воды в подающей линии, тем большая площадь теплообменной поверхности нужна для обогрева комнат. Правильно и монтируйте системы, чтобы не приходилось решать проблемы путем наращивания батарейных секций.

Обогрев жилого помещения в условиях нашего климата является наиболее актуальной задачей для владельцев загородных домов.

С одной стороны – нужно обеспечить комфортный тепловой режим, с другой – оптимальный расход энергоносителя.

Чтобы правильно решить эту задачу, и определить сколько нужно секций радиаторов отопления (биметаллических, стальных, чугунных и т.д.), необходимо произвести достоверный расчёт, исходя из площади помещения с использованием расположенного ниже онлайн калькулятора.

Укажите в калькуляторе схему подключения радиаторов

Обязательное к прочтению пояснение по расчетам онлайн калькулятором

Виды обогревающих устройств – основные характеристики

До приобретения элементов отопительной системы необходимо не просто произвести их расчёт, а просчитать всю систему, чтобы отдельные её составляющие взаимно соответствовали по всем показателям. К таким элементам относятся:

• котлы отеплительной сети;
• радиаторы;
• трубопроводы;
• циркулярный насос, если таковой предусмотрен проектом;
• бачок расширительный – в настоящее время используются, как правило, мембранные агрегаты.

Что нужно знать при выборе радиаторов

Приобретая батареи отопительной системы, нужно учесть такие параметры:

1. Выполнить расчёт количества секций радиаторов отопления, исходя из числа отапливаемых помещений в доме.
2. Максимально допустимое рабочее давление.
3. Мощность.
4. Конструктивные особенности, которые могут оказать влияние на порядок монтажа отопительной сети и необходимые для этого комплектующие изделия.

В настоящее время строительный рынок предлагает следующие основные виды теплообменников для отопительных систем.

Чугунные

К положительным сторонам этих изделий можно отнести презентабельный внешний вид и простоту ухода за ними.

Биметаллические

Такие устройства для передачи тепла объединяют в себе лучшие свойства стальных и алюминиевых изделий. Их внутренняя часть в местах контакта с теплоносителем, изготавливается из нержавеющей стали. Это предопределяет длительный срок устройства, поскольку основной материал устойчив к агрессивным средствам и не склонен адсорбировать элементы ржавчины. Наружная же часть проявляет свои лучшие качества, соответствующие материалу изготовления. Она имеет презентабельный внешний вид, легко поддаётся уходу и чистке.

Поскольку внутренняя часть из нержавеющей стали изготавливается из тонкостенного металла, её низкая теплопроводность не сказывается на работе прибора отрицательно.

Медные теплообменники

Применение этого материала для изготовления устройств теплопередачи в схемах отопления известно давно. Но настоящий ренессанс такие изделия получили только в последнее время. Дело в том, что для систем обогрева применяется только чистая рафинированная медь, а сейчас её получение обеспечивается сравнительно недорогими технологическими методами.

Достаточно сказать, что при одинаковых характеристиках, медный радиатор весит в разы меньше, а теплопередача от него в разы выше.

Это способствует значительному снижению затрат на энергоресурсы для отопления зданий жилого и промышленного назначения.

Медь имеет достаточно высокие показатели механической прочности, что позволяет использовать трубы из неё при температуре до 150 градусов при давлении в 16 атмосфер.

Кроме того, отопительные системы из меди имеют презентабельный внешний вид.

Методика расчёта радиаторов отопления по площади

Комфортное проживание в любом жилом пространстве обеспечивается оптимально настроенной системой обогрева. Формирование её невозможно без знания современных способов формирования отопительных систем, что включает в себя владение методиками расчёта радиаторов отопления.

Нужно заметить, что теплотехнические расчёты в строительстве являются самыми сложными. Можно с уверенностью сказать, что подробный и достоверный просчёт под силу выполнить только специалистам высочайшей квалификации или специализированным организациям.

Основа расчёта радиаторов опирается на учёте потерь тепла в помещении, которые необходимо восполнять в процессе жизнедеятельности теплоотдачей отопительной системы. Тем не менее, допуская переделённые упрощения, можно получить близкий к достоверному результат самостоятельно.

Подбор мощности отопления

При подборе схемы обогрева для небольшого частного дома именно этот показатель и является определяющим.

Для расчёта секций биметаллических радиаторов отопления по площади, нужно определить следующие параметры:

• величина необходимой компенсации тепловых потерь;
• общая площадь отапливаемого помещения.

В строительной практике принято использовать первый показатель в приведённом виде как 1 кВт мощности на 10 квадратных метров, т.е. 100 Вт/м 2 . Таким образом, соотношением для вычисления будет следующее выражение:

N = S x 100 x 1,45,

где S – общая площадь отапливаемого помещения, 1,45 –коэффициент возможных тепловых потерь.

Если рассмотреть на конкретном примере расчёта мощности отопления для комнаты 4х5 метров, это будет выглядеть следующим образом:

1. 5 х 4 = 20 (м 2);
2. 20 х 100 = 2000 (Вт);
3. 2000 х 1,4 = 2900 (Вт).

Типовым местом для установки радиатора является пространство под окном, поэтому используем два радиатора одинаковой мощности в 1450 Вт. На этот показатель можно влиять, добавлением или уменьшением количества секций, устанавливаемых в батарею. При этом следует учитывать, что мощность одной из них составляет:

• для биметаллических высотой 50 сантиметров – 180 ватт;
• для чугунных радиаторов – 130 ватт.

Следовательно, установить понадобится: биметаллических – 1450: 180 = 8 х2 = 16 секций; чугунных: 1450: 130 = 11.

При использовании стекло пакетов потери тепла на окнах можно уменьшить примерно на 25%.

Расчёт секций биметаллических радиаторов отопления по площади даёт чёткое первичное представление об их необходимом количестве.

Учёт особенностей помещения

Технические характеристики различных видов радиаторов неодинаковы. Специалисты-теплотехники рекомендуют использовать радиаторы из чугуна в частных домах, для квартиры более подходят биметаллические или алюминиевые изделия.

Расчёт размера секций учитывает не только квадратуру, но и вероятные тепловые потери, происходящие через окна, двери, стены, перекрытия и полы, а также по вентиляционным каналам. Для каждого вида непроизводительных расходов тепла применяются свои коэффициенты, обозначаемые буквой Q.

В расчёт тепловых потерь необходимо включать такие параметры:

1. Разница температур снаружи и внутри помещения, обозначаемая как DT.
2. Площадь дверей и окон и других подобных конструкций – S.
3. Толщина перегородок или стен – V.
4. Величина теплопроводности стен, зависящая от характера материала и применяемых утепляющих материалов – Y.

Соотношение для расчёта выглядит таким образом:

Q = S x DT / R слоя,

где R = V: Y.

Все просчитанные коэффициенты нужно суммировать, а при наличии вентиляционных шахт, полученный показатель увеличивается на величину до 40%.

Результат делится на площадь дома и прибавляется к показателю предполагаемой мощности батарей отопления.

В зависимости от расположения комнат в пространстве, вводятся дополнительные коэффициенты, для вертикалей, обращённых к северу, северо-востоку и северо-западу. Он составляет 10%, а для обращённых на юго-восток и юго-запад – 5%. Для южного направления поправка не применяется. Для углового помещения с двумя стенами, выходящими наружу, добавочный коэффициент принимаемся равным 5% .

Если высота стены составляет более 4-х метров, вводится добавочный коэффициент 2%. Снижение параметров тепловых потерь можно получить, утепляя потолок со стороны чердака и кровельный пирог.

Влияние других приборов отопительной системы

Расчёт радиаторов отопления является первым звеном в цепочке подобных действий в отношении всей отопительной системы в целом. В частности, его результат напрямую влияет на подбор мощности котла отопления.

Кроме того, на баланс отопления в помещении оказывает влияние тепловыделение трубной разводки.

Учитывая множество факторов, оказывающих влияние на работу системы отопления, разработаны специальные калькуляторы, позволяющие оперативно и с достаточной точностью произвести расчёт количества радиаторов отопления исходя из площади обогреваемого помещения. Таких программ разработано множество, и все они работают по разным алгоритмам. Но их результатам вполне можно доверять.

Расчёт радиаторов отопления на квадратный метр калькулятором разработанным для нашего сайта, в значительной степени сократит время на выполнение вспомогательных операций при достаточной точности результата по тепловой мощности.

Эффективность отопительной системы зависит от многих факторов. Но, как понятно из приведённой выше информации, затраты на отопление можно оптимизировать, обратив внимание на следующие факторы:

1. Установлено, что основные потери тепловой энергии происходят в верхней части дома и составляю от 25-30% при неутеплённой кровле.
2. Значительны также потери при недостаточно утеплённом перекрытии.
3. Имеет значение материал, из которого изготовлены стены. Будучи установлены из бетонных блоков или литых стен, ограждающие конструкции быстро теряют тепло во внешнее пространство, что требует дополнительных затрат на их прогрев и поддержание в таком состоянии длительное время.
4. Особое значение имеет утепление пола. Будучи постоянно холодным, он создаёт некомфортные условия для проживания и создаёт массу неудобств. Кроме того, тёплый пол в значительной мере снижает температуру основного контура отопления, что позволяет экономить топливные ресурсы. Но следует помнить, что температура поверхности тёплого пола не должна превышать 30 градусов. В противном случае возникают восходящие конвекционные потоки, поднимающие пыль с пола, которая вредна для человека.

Таким образом после прочтения данной статьи вы сможете самостоятельно рассчитать требуемое количество секций для радиаторов с помощью формул и проверить правильность полученной информации с помощью калькулятора.

Для каждого хозяина дома очень важно осуществить правильный расчет радиаторов отопления. Недостаточное количество секций будет способствовать тому, что радиаторы не смогут обогреть помещение наиболее эффективным и оптимальным образом. Если же приобрести радиаторы, обладающие слишком большим количеством секций, то отопительная система будет весьма неэкономичной, используя лишнюю мощность радиаторов отопления.

Если вам необходимо сменить отопительную систему или установить новую, то расчет количества секций радиаторов отопления будет играть очень важную роль. Если помещения в вашем доме или квартире стандартного типа, то подойдут и более простые расчеты. Однако иногда для получения наиболее высокого результата необходимо соблюдать кое-какие особенности и нюансы, касающиеся таких параметров, как мощность радиатора отопления на помещение и давление в батареях отопления.

Расчет исходя из площади помещения

Разберемся, как рассчитать батареи отопления. Ориентируясь на такие параметры, как общая площадь помещения, можно осуществить предварительный расчет батарей отопления на площадь. Данное вычисление довольно простое. Однако если у вас в помещении высокие потолки, то его за основу брать нельзя. На каждый квадратный метр площади потребуется около 100 ватт мощности в час. Таким образом, расчет секций батарей отопления позволит вычислить, какое количество тепла понадобится для обогрева всего помещения.

Как рассчитать количество радиаторов отопления? К примеру, площадь нашего помещения составляет 25 кв. метров. Умножаем общую площадь помещения на 100 ватт и получаем мощность батареи отопления в 2500 ватт. То есть 2,5 кВатт в час необходимо для обогрева помещения с площадью в 25 кв. метров. Полученный результат делим на значение тепла, которое способна выделить одна секция отопительного радиатора. К примеру, в документации отопительного прибора указано, что одна секция выделяет в час 180 Ватт тепла.

Таким образом, расчет мощности радиаторов отопления будет выглядеть так: 2500 Вт / 180 Вт = 13,88. Полученный результат округляем и получаем цифру 14. Значит, для обогрева помещения в 25 кв. метров потребуется радиатор с 14 секциями.

Также потребуется учесть различные тепловые потери. Комната, которая находится в углу дома, или комната с балконом будет нагреваться медленнее, а также быстрее отдавать тепло. В таком случае, расчет теплоотдачи радиатора батарей отопления должен производиться с некоторым запасом. Желательно, чтобы такой запас составлял около 20%.

Расчет батарей отопления может быть произведен и с учетом объема помещения. В таком случае, не только общая площадь помещения играет роль, но также и высота потолков. Как рассчитать радиаторы отопления? Расчет производится примерно по такому же принципу, как и в предыдущей ситуации. Для начала необходимо выявить, какое количество тепла понадобится, а также - как рассчитать количество батарей отопления и их секций.

Например, необходимо вычислить нужно количество тепла для комнаты, которая обладает площадью в 20 кв. метров, а высота потолков в ней составляет 3 метра. Умножаем 20 кв. метров на 3 метра высоты и получим 60 кубических метров общего объема помещения. На каждый кубометр необходимо около 41 Вт тепла – так говорят данные и рекомендации СНИП.

Производим расчет мощности батарей отопления дальше. Умножаем 60 кв. метров на 41 Вт и получаем 2460 Вт. Также делим эту цифру на ту тепловую мощность, которую излучает одна секция радиатора отопления. Например, в документации отопительного прибора указано, что одна секция выделяет в час около 170 Вт тепла.

2460 Вт делим на 170 Вт и получим цифру 14,47. Ее мы тоже округляем, таким образом, для обогрева помещения с объемом в 60 кубометров, понадобится 15-секционный радиатор отопления.

Можно сделать наиболее точный расчет количества радиаторов отопления. Такое может понадобиться для частных домов с нестандартными помещениями и комнатами.

КТ = 100Вт/кв.м. х П х К1 х К2 х К3 х К4 х К5 х К6 х К7

Кт – это количество тепла, которое необходимо для определенного помещения;

П – общая площадь помещения;

К1 – это коэффициент, который учитывает, насколько остеклены проемы для окон.

Если окно с простым остеклением двойного типа, то кф. составляет 1.27.

Для окна со стеклопакетом двойного типа – 1.00.

Для тройного стеклопакета кф. составляет 0.87.

К2 – это кф. стеновой теплоизоляции.

Если теплоизоляция довольно низкая, то берется кф. в 1.27.

Для хорошей теплоизоляции – кф. = 1.0.

Для отличной теплоизоляции кф. равен 0.85.

К3 – это соотношение площади пола и площади окон в комнате.

Для 50% он будет равен 1,2.

Для 40% - 1,1.

Для 30% - 1.0.

Для 20% - 0.9.

Для 10% - 0.8.

К4 – это кф., учитывающий среднюю температуру в помещении во время самой холодной недели в году.

Для температуры в -35 градусов он будет равен значению 1,5.

Для -25 – кф. = 1.3.

Для -20 – 1.1.

Для -15 – 0.9.

Для -10 – 0.7.

К5 – это коэффициент, который поможет выявить потребность тепла с учетом того, сколько наружных стен есть у помещения.

Для помещения с одной стеной кф. составляет 1.1.

Две стены – 1.2.

Три стены 1.3.

К6 – учитывает тип помещений, которые расположены над нашим помещением.

Если чердак не отапливается, то он составляет 1.0.

Если чердак отапливается, то кф. равен 0.9.

Если выше расположено жилое помещение, которое отапливается, то за основу берется кф. в 0.7.

К7 – это учет высоты потолков в помещении.

Для высоты потолков в 2,5м, кф. будет равен 1,0.

При высоте потолков в 3 метра кф. равен 1,05.

Если высота потолков составляет 3,5 метра, то берется за основу кф. в 1,1.

При 4 метрах – 1,15.

Результат, вычисленный по данной формуле, необходимо разделить на тепло, которое выдает одна секция радиатора отопления, и округлить результат, который мы получили.
