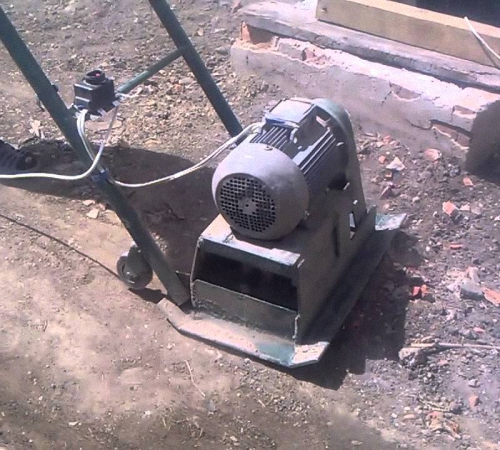

Самодельный уплотнитель грунта

Виброплита - это многофункциональный строительный инструмент, который помогает эффективно утрамбовать поверхности из мелкого и крупного грунта, асфальта или песка. Также виброплита незаменима для укладки тротуарной плитки и подготовки грунта во время возведения фундамента. Преимущества компактной виброплиты в домашних условиях заключаются в ее размере, он позволяет выполнять работы даже в самых труднодоступных участках, площадь которых делает невозможным использование промышленного катка для утрамбовки покрытия. Компактный и удобныйанрегат покупают или берут в аренду. Но, если работать виброплитой планируется часто, виброплита своими руками - это идеальный вариант.

Принцип работы виброплит

Для лучшего понимая принципа работы виброплиты, следует рассмотреть ее общее устройство. Данный агрегат состоит из 4 основных частей:

• стальная или чугунная плита;
• вибратор;
• двигатель;
• рама.

Основой механизма является массивная плита, лежащая в его подножии. В центре этой плиты располагается вибратор, сверху двигатель. Двигатель сообщается с вибратором с помощью муфты и клиноременной передачи, через которые подает на него вращательные движения. Уже непосредственно в вибраторе эти движения преобразуются в колебательные. От вибратора колебание передается на плиту, а из плиты в грунт. Благодаря своей массе и этой вибрации механизм выполняет работу - утрамбовывает насыпные материалы разной толщины и плотности.

Виброплиты комплектуются основой из чугуна или стали, двигатели питаются от электричества, бензина или дизельного топлива. Различные модели имеют разную массу, вибрационный момент, мощность двигателя. Все это рассмотрено ниже.

Сфера применения виброплит

Основная сфера применения виброплит - строительство и ремонт разного уровня сложности, прокладка тротуаров и дорог, обустройство спортивных площадок и многое другое. Используют их как в промышленных целях, так и для частных домов. Уникальность данного механизма в его сравнительно небольшом размере и способности справляться в тех условиях, в которых обычный бульдозер не сможет выполнять свое назначение. К примеру, прокладка тротуара или садовой дорожки в частном доме.

С помощью виброплиты утрамбовывают бетон, асфальт, песок, гравий и обычную землю на газоне. Такая машина незаменима для прокладки дорог и тротуаров. Работа виброплитой осуществляется даже в траншеях и узких котлованах. Так как такая комплектация механизма позволяет ему двигаться задним ходом, это значительно упрощает работу на территории небольшой площади, где есть необходимость частых разворотов или преодоления препятствий.

Общая характеристика виброплит по массе

Показатель массы плиты является самым важным при выборе подходящей модели или при подборе деталей для изготовления виброплиты своими руками. Данный показатель определяет 70% продуктивности аппарата и его соответствия выполняемым работам. Модели виброплит по этому показателю делятся на 4 класса:

• Легкие - с массой до 75 кг;
• Универсальные - с массой от 75 до 90 кг;
• Среднетяжелые - с массой от 90 до 140 кг;
• Тяжелые - с массой от 140 кг.

Легкие модели оптимально подходят для работ по обустройству придомовых территорий, максимальный слой грунта для этих моделей - 15 см. Также эти модели применяют для укладки тротуарной плитки, укладки демпфирующих ковриков из полиуретана на дорожки.

Средние модели используют при частичном ремонте дорожного полотна из асфальта, укладки плитки на тротуар, ремонта дорожного полотна после замены лежащих под ними коммуникаций. Максимальный слой грунта для этих моделей - 25 см.

Среднетяжелые и тяжелые модели отлично справляются и с более серьезными задачами, к примеру - укладка слоев дорожного покрытия. С помощью вибромашин данной категории уплотняют обратную засыпку траншей и периметр фундамента малоэтажного дома. Максимальный слой грунта для этих моделей - 60 см. Ограничение веса вибромашины для укладки асфальта - 100 кг.

В подборе оптимального веса вибромашины следует уделить особое внимание мощности двигателя. Слабый мотор на тяжелой плите не даст ожидаемой продуктивности в работе. Такой механизм утонет в слое грунта и потребует дополнительных усилий от выполняющего работы человека. Особенно остро это несоответствие прослеживается у моделей из 3 и 4 категории. При изготовлении или покупке виброплиты следует просчитать данное соотношение. Пример несоответствия - плита весом 150-170 кг и двигатель мощностью 5-6 л.с. Пример идеального соотношения - на 100 кг 5 л.с.

Общая характеристика виброплит по остальным критериям

К дополнительным данным показателям относятся:

• вибрационное усилие;
• размер рабочей поверхности;
• мощность двигателя и тип потребляемого им топлива.

Данные параметры определяют плотность трамбовки, которую в итоге выдаст механизм, а также легкость в работе и управлении. Теперь более подробно:

• Вибрационное усилие - уровень мощности вибрации основания механизма. Для плотных грунтов и покрытий этот показатель подбирается максимально высоким. Так как слабые толчки не утрамбуют твердый грунт до нужной плотности.
• Размер рабочей поверхности - данный показатель определяет давление плиты на одну единицу обрабатываемой поверхности. У поверхности с небольшой площадью этот показатель будет ниже. Данная цифра не должна превышать значение 0,3. Вывод - чем меньше рабочая поверхность, тем выше КПД виброплиты. Наиболее высокий показатель имеют модели с чугунным основанием, у стальных основ данная цифра ниже.

• По типу потребляемого топлива виброплиты делятся на электрические, бензиновые и дизельные. Виброплита бензиновая практикующими специалистами признана самой удобной и востребованной. Двигатель для данного механизма имеет более низкую цену, если сравнивать с дизельным, а работает такая машина в любых условиях. Виброплита электрическая стоимость имеет ниже, чем бензиновая или дизельная, при этом мощность и производительность на том же уровне. Недостаток заключается в необходимости доступа к электрическим сетям. Что касается дизельных моторов, то данные механизмы самые дорогие, но вот топливо для них дешевле, чем для моделей с бензиновым мотором. Недостаток дизельной плиты - высокий уровень шума.
• Мощность двигателя определяет способность виброплиты двигаться по вязкой поверхности и под уклоном. Чем выше данный показатель, тем легче машина двигается по поверхности. Мощный мотор сам тянет плиту вперед и не требует дополнительных усилий от работника, контролирующего утрамбовку. При низких показателях мощности плита зарывается в грунт, особенно проблематична работа под уклон. Исключение составляют модели из первого класса по весу, в которых мощность мотора и вес плиты соответствуют друг другу.

Полезные функциональные дополнения для виброплиты

Кроме основных показателей существуют некоторые дополнения к механизмам, которые облегчают использование виброплиты. Одно из таких полезных дополнений - наличие колес для транспортировки и складная ручка. В управлении и использовании данные функции бесполезны, но при транспортировке механизма значительно облегчают задачу.

• Одно из важных дополнений, без которых сложно выполнять уплотнение виброплитой асфальта - наличие системы орошения. Без этой функции машина прилипнет к асфальту и создаст множество неудобств.
• Дополнение, которое продлит срок службы виброплиты - наличие кожуха для ремня и муфты. Он должен прикрывать данные детали механизма полностью, чтобы защитить их от попадания грунта и частей утрамбовываемой поверхности.
• Реверсные виброплиты - машины с возможностью движения задним ходом. Данное дополнение также не обязано присутствовать, но значительно облегчит работу, в особенности, если речь идет о трамбовке на узких или небольших по площади поверхностях - траншеях, котлованах, небольших двориках или узких тротуарах.

Инструкция: виброплита делаем сами

Одним из самых главных доводов для изготовления виброплиты своими руками является значительная экономия средств. Самая недорогая, но надежная китайская модель обойдется примерно в 550 EUR, а стоимость самодельной машины не превысит цифру в 250 EUR. Кроме того, всегда приятно поработать головой и своими руками, чтобы облагородить собственный дом.

Процесс самостоятельного конструирования и изготовления виброплиты достаточно прост, так как данный механизм и сам по своей конструкции не отличается большой сложностью.

Виброплита, запчасти для ее сборки:

• двигатель - выбирается на свое усмотрение, к примеру, это может быть площадочный вибратор ИВ-98Е, работающий от сети 220 В, бензиновый вариант - трехтактный с одним цилиндром. Предпочтительная модель - Хонда;
• основа для площадки - листовой металл, толщиной 8 мм и размером 45х80;
• швеллер - 2 шт.;
• мягкие эластичные подушки, необходимы для закрепления ручки на виброплите - 2 шт.;
• болты М10 для электрического мотора или М12 для бензинового;
• пластиковые колеса - 2 шт.;
• отрезок трубы;
• полая труба длиной около 1,2 м.

Собрав все необходимое, приступают к работе, при этом чертежи виброплиты делать не нужно:

• Работа с двигателем. С него снимают крышку, чтобы иметь возможность регулировки силы вибрации - актуально только для электрического мотора.
• На металлическом листе делают надрез болгаркой. Расстояние от края - 10 см, глубина - около 5 мм. Надрезы делаются в количестве двух штук с двух сторон симметрично.
• Загибают края по надрезам с помощью молотка, угол загиба - 20-30о. Это делается для предотвращения закапывания машины во время работы.
• Места надрезов заваривают и фиксируют положение торцов. Данная работа не бессмысленна, так как без сделанных предварительно надрезов загнуть металл до нужного угла будет весьма проблематично.
• Крепят на плите вибратор при помощи двух швеллеров. Их подгоняют таким образом, чтобы края не выступали за линию рабочей поверхности. В этом месте снова необходима сварка. Швеллеры приваривают очень хорошо, оптимальное положение линии сварки - поперек. Расстояние - 7-10 см друг от друга относительно центральной точки плиты и с учетом положения крепежных отверстий на двигателе.
• Болтами М10 или М12 крепят вибратор к металлу. Замеряют расстояние между крепежными отверстиями мотора, просверливают на таком же расстоянии отверстия на швеллерах, крепят мотор к основанию болтами.
• Эластичные подушки и труба необходимы для изготовления ручки виброплиты. Ручка крепится к основанию через эти подушки, чтобы гасить вибрацию при работе машины. Это очень важно, так как если не погасить вибрацию, плита начнет рваться из рук, а колебания окажут негативное влияние на суставы верхних конечностей.
• Для облегчения транспортировки плиты к ней приваривается обрезок трубы, на который крепятся колеса. Вес готовой машины составит около 60 кг, потому данная мера не будет лишней. Колеса крепятся так, чтобы их можно было легко монтировать и демонтировать.

Полезный совет по эксплуатации: для гашения вибраций при работе обматывают ручку веревкой и делают из нее петлю. Во время выполнения трамбовочных работ держатся не за саму ручку, а за эту петлю, чтобы не ощущать колебания от механизма.

Правила эксплуатации самодельной виброплиты с бензиновым двигателем

Для продления срока службы, виброплиты с бензиновым двигателем требуют выполнения некоторых правил их использования:

• Перед выполнением работ механизм необходимо просмотреть на наличие повреждений, проверить надежность всех креплений.
• Свечи в бензиновом двигателе необходимо периодически проверять и очищать от нагара.
• Регулярно проверять уровень масла в моторе и менять его. Количество рабочих часов между первой и второй заменой масла - 25, все последующие - 80-100. Менять масло лучше на разогретом моторе.
• Регулярно чистить воздушный фильтр мотора.
• Заправлять бензиновую виброплиту только при выключенном двигателе.
• Не использовать устройство на твердых поверхностях - бетоне или застывшем асфальте

В последнее время высокая стоимость строительного оборудования побуждает владельцев дачных участков и домов изготавливать его самостоятельно.

Имея определенные технические навыки, трудолюбие и упорство, умельцы легко справляются с такой задачей.

Для чего нужна виброплита?

Обычная виброплита предназначена для уплотнения песка, щебня и других сыпучих материалов.

Благодаря воздействию вибрации почва не проседает под воздействием нагрузок. Это особенно важно для достижения максимального сцепления тротуарной плитки, бетонной смеси или брусчатки с поверхностью земли.

В домашних целях такой вид трамбовки служит незаменимым средством при проведении работ на малой площади, когда применение специальной техники невозможно.

Благоустройство приусадебных территорий, в том числе облагораживание дорожек и ранее разрытых участков выполняется исключительно с применением виброплиты.

На рынке строительной техники предоставлен огромный выбор вибрационных плит. Они различаются по весу, мощности, площади рабочей поверхности и другим параметрам.

Однако цены на технику довольно высокие, и это побуждает многих сделать виброплиту своими руками.

Преимущества самостоятельно собранной виброплиты

• Быстрая сборка. При желании можно изготовить виброплиту за пять часов. В работу включается переделка виброузла.
• Безопасность работы. Хозяин сам изолирует вибрации, что позволяет ему быть уверенным в должном качестве плиты.
• Простота эксплуатации. Устройство совершает утрамбовку самостоятельно, требуется всего лишь определить направление движения.
• Возможность установить бесперебойное питание. С помощью вентилятора, снятого с ненужного сервера, плита оснащается источником непрерывной энергии.

Из чего состоит виброплита

Перед тем как приступить к изготовлению виброплиты своими руками, необходимо составить ее чертеж. Для этого нужно знать, из каких частей состоит техника.

Любая современная виброплита состоит из нескольких элементов:

1. Рабочая плита.
2. Рама.
3. Виброузел.
4. Двигатель.
5. Трансмиссия.
6. Система подвески.
7. Механизм управления.

Рабочая плита изготавливается в основном из чугуна, и её характеристики определяются качеством этого материала.

Чугун низкого качества может покрыться трещинами при работе с песчаными и гравийными смесями.

Эти виды грунта содержат мелкие камни, которые в процессе утрамбовки точечно воздействуют на поверхность плиты.

Размеры рабочей поверхности также важны. Когда плита имеет правильную геометрию, ее площадка способна самоочищаться, не оставляя на себе остатков грунта.

Чем меньше будет поверхность рабочей плиты, тем лучше будет уплотняться грунт.

Поэтому при изготовлении виброплиты своими руками лучше делать поверхность меньшей площади, если это не будет снижать вибрационные свойства.

Виброузел прикрепляется к плите, поэтому все соединения и узлы крепления должны собираться особенно тщательно.

Все детали должны быть изготовлены из высококачественных и прочных материалов. Высокий показатель вибрации и определенная масса изделия задают уровень воздействия на грунт.

Сальник вибрационного узла должен предотвращать протекание смазывающей жидкости, не допускать попадания пыли и грязи, а также выдерживать длительные нагрузки.

Привод виброузла осуществляется за счет передачи энергии от электродвигателя.

Для более качественной работы в вибрационных машинах применяют двигатель внутреннего сгорания, который имеет максимальную мощность и осуществляет трамбовку в любых условиях.

Какая самодельная виброплита вам подойдет

Три типа виброплиты – бензиновая, дизельная и электрическая – отличаются по виду применяемого двигателя. Каждый из них создает вибрации различной мощности и применяется во многих сферах.

Однако наибольшей популярностью пользуется бензиновая виброплита, сделанная своими руками.

Дизельная плита – это мощное устройство с большим рабочим ресурсом. Оно применяется в основном для масштабных дорожных работ и чаще всего не подходит для обустройства приусадебных и дачных участков.

Использование электрической виброплиты имеет ограниченный радиус. Она подключается к источнику питания, а значит, напрямую зависит от его расположения, а также от длины шнура.

Поэтому такую технику используют для работы в закрытых помещениях. В связи с этим, изготовление электрической виброплиты своими руками не всегда оправдано.

Реверсная и прямая трамбовка

Виброплиты различаются по тому, куда и как они направляются в процессе работы.

Вибрационная трамбовка имеет два хода:

• прямой;
• реверсный.

Плиты с прямым ходом могут двигаться только в одном направлении, то есть практически играют роль обычного катка.

Если утрамбовать грунт не удалось с первого раза, необходимо планомерное повторение работ, что значительно увеличивает временные затраты.

Реверсная виброплита может двигаться в любых направлениях, что увеличивает эффективность вибротрамбовки и снижает затраты времени. Реверсивный метод используется и для тяжелых плит весом свыше 100 кг.

Развернуть такую плиту для повторной трамбовки довольно сложно, особенно если рабочая поверхность имеет ограниченные размеры.

Поверхность

Перед тем как изготовить самодельную виброплиту, необходимо проанализировать предполагаемую поверхность трамбовки. Если прибор будет выполнять работу над цветными поверхностями, потребуется повышенная частота вибраций.

Песок, гравий и щебень наиболее эффективно трамбуются именно такой плитой.

Если рабочая поверхность состоит в основном из грунтовых отложений, то облегчить работу оператора поможет плита с высокой амплитудой колебаний.

Чем выше амплитуда, тем лучше и проще происходит утрамбовка грунта. Но в этой самодельной плите есть существенный недостаток – необходимость установки амортизационной системы.

Внимание на вибрационное усиление

Степень уплотнения грунта напрямую зависит от вибрационного усиления техники. Легкая машина не предназначена для уплотнения асфальта, если ее вес составляет от 60 до 80 кг.

Вибрационное усиление приведенной ниже самодельной виброплиты не превышает 18–20 кН, а значит, она идеально подходит для уплотнения плитки, щебня, песка и гравия.

Изготовление самодельной виброплиты

Любая виброплита не может работать без двигателя. Для мелкой работы на даче и приусадебном участке подойдет обычный площадочный вибратор мощностью 220 В.

В идеале же должен использоваться двигатель ИВ-98: он прекрасно справляется со средней нагрузкой, имеет регулируемую оператором силу вибрации и может работать несколько часов подряд.

Его стоимость начинается от 7000 рублей. Но всегда есть возможность снять старый двигатель с неиспользуемых систем.

Для того чтобы создать основание, подойдет металлический лист, который можно приобрести в любой компании, торгующей металлопрокатом.

Толщина листа должна быть не менее 8 мм, а его длина и ширина – не превышать 80 и 45 см соответственно.

Поверхность основания виброплиты должна быть ровная, весом не менее 50 кг.

Также потребуется металлическая пластина, которая будет играть роль подошвы. Ее закрепляют на рабочее основание с нижней стороны.

Не стоит брать слишком толстую подошву, – 5 мм вполне достаточно.

Виброплита не должна зарываться в трамбуемый грунт, поэтому края нужно отогнуть. Для этого с помощью болгарки за 10 см от края делаются срезы глубиной не более 5 мм.

Отгибаются края молотком, во внутреннюю сторону примерно на 25-30 градусов. Для упрочнения конструкции места срезов укрепляются сварочным аппаратом.

Теперь двигатель прикрепляют к основанию. Для этого производят разметку поверхности рабочей плиты, подбирая подходящие места для крепления болтов.

Отверстия просверливаются, в них выполняется резьба и вкручиваются шпильки. Устанавливаются швеллера. И только тогда, при помощи уровня, устанавливается двигатель.

Для перемещения и регулирования положения самодельной виброплиты нужна ручка. Ее закрепляют на основу рабочей плиты с помощью двух приваренных болтов. Ручку надевают на болты и укрепляют гайками.

Чтобы погасить вибрацию ручки от работающего аппарата, используют обычные сайлентблоки для автомобиля.

Для качественной трамбовки грунта на основу привариваются две трубки. К одной из них над плитой прикрепляется бак с водой, а к другой присоединяется шланг, выходящий к подошве. Это позволяет смачивать подошву перед началом трамбовочного процесса.

Однако нужно следить, чтобы вода не проливалась на двигатель, иначе может произойти замыкание.

Самодельная виброплита готова. С ее помощью можно уплотнять грунт на глубину до 10 см и работать без перерыва до трех часов.

Использование самодельной виброплиты

После сборки необходимо проверить, нормально ли функционирует плита. Для этого аппарат осматривается на наличие повреждений и сколов, проверяются крепления и все элементы.

Если видимых признаков деформации нет, устройство подключается к сети и производится пробная трамбовка грунта.

Изготовленная своими руками виброплита позволяет сэкономить довольно приличную сумму: заводской вариант стоит около 20000 рублей, в то время как затраты на инструмент, собранный самостоятельно, не превышают 10000 рублей.

Однако придется мириться с мелкими недостатками, такими как постоянная регулировка, настройка и техническое обслуживание.

Чистота плиты играет немаловажную роль. Грязная поверхность и забитые грунтом срезы будут способствовать нежелательному нагреву двигателя.

Поэтому тщательная и своевременная чистка – залог того, что самодельная вибрационная плита будет качественно выполнять работу и прослужит вам долгое время.

Предлагаем вашему вниманию видео, из которого можно узнать, как с помощью самодельной виброплиты без особых усилий уплотнить грунт:

В современном строительстве и ремонте неизменно предполагается проведение работ по уплотнению грунта, так как если этого не сделать, почва может просесть под возведенным строением. В результате растрескается фундамент и покосятся стены, провалится пол и т. п. Чтобы избежать этих и прочих дефектов, используется современный инструмент, который и называется вибротрамбовка или вибронога.

Вибротрамбовки по типу двигателя бывают электрическими, дизельными и бензиновыми.

Этот агрегат будет незаменим, если вы захотите своими руками положить тротуарную плитку или провести какие-либо инженерные коммуникации (кабели, трубы и так далее).

Используется при обустройстве фундаментов, колонн и опор, для уплотнения широких и узких участков, для утрамбовки траншей.

Устройство, тип двигателя, принцип работы

Вибротрамбовки по типу двигателя бывают электрическими, дизельными и бензиновыми. Устройство и принцип работы у них практически одинаковы: трансформация крутящего момента двигателя в возвратно-поступательное движение трамбовочной плиты. Такой агрегат можно соорудить и своими руками или, если объем предполагаемых работ не очень большой, взять в аренду.

Главным плюсом электрической вибротрамбовки является минимальный уровень создаваемого шума и отсутствие каких-либо вредных выбросов.

Главным плюсом электрической вибротрамбовки, если вы решили своими руками произвести работы по укладке, к примеру, тротуарной плитки, является минимальный уровень создаваемого шума и отсутствие каких-либо вредных выбросов.

1. Дизельная вибротрамбовка.

Эти агрегаты обладают большой ударной энергетикой и предназначены для работ под большими нагрузками. Но одними из главных недостатков такого устройства являются большая «шумность» в работе и достаточно высокая стоимость. А в целом аппарат более чем достойный.

1. Бензиновая вибротрамбовка.

Это удобный мобильный аппарат, не привязанный к источнику питания, в чем и заключается его преимущество, достаточно тихо работает в любых условиях. Если вы своими руками обустраиваете участок – прокладываете какие-то коммуникации или выкладываете тротуарную плитку, – то этот плюс будет очевидным. Основным недостатком этого инструмента является запрещение работ в непроветриваемых и закрытых помещениях.

Вернуться к оглавлению

Обслуживание и уход

Для качественной работы воздушный фильтр необходимо вовремя чистить.

В процессе работы чаще всего засоряется воздушный фильтр, поэтому его следует вовремя менять или чистить. Бумажные фильтры легко вытряхнуть, продуть или выбить. Поролоновые фильтры следует промывать в теплой воде с мылом, после высыхания смочить фильтр в моторном масле и отжать своими руками. Чем чище фильтр, тем дольше будет служить карбюратор и меньше изнашиваться поршневая группа. В результате двигатель и, соответственно, агрегат в целом будут работать стабильно и безотказно.

Виброплита принадлежит к числу инструментов, чьё применение является необходимым при проведении строительных работ. Это ручное приспособление предназначено для уплотнения грунта или грунтового покрытия. Как правило, используют заводские виброплиты, впрочем, и самодельные также получили достаточное распространение при выравнивании поверхностей.

Конструкция виброплиты - представляет собой чугунную либо стальную площадку, оснащённую встроенным двигателем. Более качественными считаются стальные, поскольку низкосортный чугун при работе может растрескиваться. Трамбовать грунт легче всего при помощи виброплиты, обладающей небольшой площадью поверхности, поскольку давление на почву в таком случае максимально высокое.

Одним из основных критериев, учитываемых при выборе виброплиты, являются показатели виброусилия, от которых напрямую зависит плотность утрамбовки поверхности. Чем они выше, тем эффективнее инструмент выполнит свою задачу. К примеру, для укладки плитки понадобится виброплита массой от 75 до 90 кг со значением виброусилия не более 20кН. Если эта цифра будет превышена, плитка чересчур плотно вдавится в грунт или же попросту повредится. Для укладки асфальта потребуется виброплита с показателями свыше 10 кН.

Чем выше мощность двигателя (который, кстати, может работать как на бензине, так и на электричестве), тем легче будет осуществляться передвижение стальной плиты. И всё же базовым требованием, которому должна соответствовать любая виброплита (вне зависимости от того, изготовлена она в фабричных условиях или собственноручно), является её масса, обуславливающая эксплуатационные особенности инструмента. Ручные виброплиты, обладают легковесной конструкцией (65 – 75 кг), как правило, более удобны в применении.

Плита 72*40 вырезана с листа железа 8мм.

Края загнуть спереди 10см, а сзади 7см. Рабочая плоскость вышла 55*40см.Все заварить и усилить металлом.

Конструкция из подушек двигателя ВАЗ 2106, уголка и листа железа

крепление для вибратора

Чертеж вала и шкива, посадочные места под подшипник 6206

Двигатель с мотоблока НИВА

Очень часто при строительстве разных объектов необходимо утрамбовывать основание из сыпучих материалов под ними, а после заливки – бетонный раствор. Для этих целей на практике широко используется метод вибрационного уплотнения. Он заключается в том, что колебания от работающего оборудования передаются утрамбовываемому слою. В результате процесса частицы уплотняемого материала максимально близко придвигаются друг к другу, а из бетона выдавливается воздух, благодаря чему после его застывания в монолит приобретает свою расчетную прочность из-за отсутствия пустот.

Чтобы эффективно утрамбовывать рыхлый грунт, щебень, гравий либо песок пользуются виброплитами. Залитый бетонный раствор разравнивают, уплотняя его при этом с помощью виброрейки. Но такое оборудование имеет смысл покупать только при регулярных и больших объемах строительных работ. Для редкого бытового применения достаточно легко можно сделать виброплиту своими руками, а изготовить виброрейку – еще проще. Чтобы самостоятельно реализовать проект, предварительно следует ознакомиться с конструкций агрегатов.

Конструкция виброплиты достаточно простая. Она состоит из четырех основных узлов:

• двигателя;
• плиты;
• рамы;
• вибратора.

Двигатель

В качестве привода для самодельного виброинструмента можно использовать:

• электродвигатель;
• бензиновый или дизельный двигатель внутреннего сгорания (ДВС).

Электродвигатель для виброплиты, которую планируется собрать, рекомендуется выбирать мощностью от 1,5 до 2 кВт. При этом скорость вращения должна составлять от 4000 до 5000 оборотов в минуту. Если мощность электромотора будет меньше указанной величины, то это скажется на производительности созданного агрегата в сторону ее понижения.

Электрический двигатель – это самая затратная часть самодельной установки. Для домашнего применения лучше покупать однофазные модификации электромоторов, например, в составе вибраторов ИВ-99Е либо ИВ-98Е, работающие от напряжения 220 V. Электродвигатель можно также снять и со старой неиспользуемой техники, например, со сверлильного станка. Нужно только, чтобы он соответствовал по мощности и оборотам.

Если оснащать самодельную технику электромотором, то для повышения безопасности выполнения работ рекомендуется устанавливать отдельно защиту, например, дифференциальный автомат либо устройство защитного отключения (УЗО).

Дифавтомат, кроме предотвращения поражения оператора электрическим током, отключает также оборудование при перегрузке или коротком замыкании в цепи.

Самодельную виброплиту можно также оснастить . Если его покупать, то рекомендуется отдать предпочтение одноцилиндровым трехтакным моторам от фирмы Хонда. ДВС от бензопилы или мотоблока тоже подойдет.

Плита и рама

От двигателя движение вибратору передается ремнем — он установлен на шкивах. Изменяя размеры последних (диаметр), можно устанавливать необходимую скорость вибратора. Для ременной передачи подойдет автомобильный ремень . Плита изготавливается из стального либо чугунного листа толщиной 8-10 мм. Над ней располагается вся остальная конструкция. Чтобы сделать раму, используют металлические уголки 5 на 5 см или большего размера.

Вибратор

Вибратор для виброплиты можно приобрести заводского изготовления либо изготовить самостоятельно различными способами. Один из вариантов самодельного узла вибраций будет рассмотрен в следующем пункте.

Дополнительные конструктивные элементы

Легкие (до 75 кг), универсальные (75-90 кг) и среднетяжелые (от 90 до 140 кг весом) модели техники без возможности дистанционного управления оснащаются ручками из металлических труб . С их помощью оператор задает направление движения.

Для удобства транспортирования агрегаты оснащают также колесами . Их при необходимости можно снять. Чтобы перемещать самодельную плиту, можно взять колеса, например, со старой тачки.

Алгоритм сборки виброплиты

Чтобы самому сделать виброплиту для уплотнения грунта, понадобятся следующие материалы и детали:

• стальной лист размером 50 на 80 см при толщине не менее 8 мм;
• площадочный вибратор с электродвигателем, например, ИВ-98Е;
• 2 куска швеллера по 45 см длиной;
• крепеж: болты М10 и М12 с гайками, шайбами;
• амортизаторы;
• 1,5 м металлической трубы (диаметром 20-25 мм).

Из инструментов потребуются:

• сварочный аппарат;
• молоток;
• болгарка с отрезными кругами;
• электродрель с набором сверл по металлу;
• гаечные ключи;
• рулетка, маркер либо мел.

Самодельная виброплита с электродвигателем собирается в такой последовательности.

Масса собранной виброплиты составит примерно 60 кг. Чтобы удобно было ее транспортировать, к плите приваривают кусок трубы , который будет служить осью колесам.

Более сложный вариант создания виброплиты предполагает использование отдельного двигателя, например, из мотоблока. В таком случае, чтобы собрать виброоборудование, понадобится самодельный либо заводской вибратор. Вращение мотора будет к нему передаваться с помощью ремня, одетого на шкивы.

Диаметр последних необходимо подобрать так, чтобы эксцентрик вибратора вращался с частотой примерно 180 оборотов в минуту.

Весь процесс сборки виброплиты представлен на фото ниже.

После покраски итоговый механизм будет иметь вид как на фотографии далее.

При необходимости можно увеличить массу самодельной виброплиты . Делается это дополнительным навариванием металлических листов или прутьев арматуры. Созданный своими руками виброинструмент вполне способен составить конкуренцию заводским аналогам.

Способы изготовления виброрейки

Самодельная виброрейка – это инструмент, имеющий несложное устройство. Она состоит из таких основных конструктивных элементов:

• привода;
• рейки (рамы);
• ручки управления.

В домашних условиях виброинструмент делают двумя способами:

• в виде швабры;
• в форме жесткой рамы.

Приводом оборудованию служит бензиновый либо электрический мотор. Для домашнего использования лучше за основу механизма взять электродвигатель, потому что его без проблем можно использовать внутри помещений , например, при стяжке пола.

Двигатель можно снять со старого электроинструмента либо с неиспользуемой бытовой техники.

Электромотора мощностью 1,5 кВт хватит, чтобы уплотнять слой бетонного раствора толщиной 200 мм, а также разравнивать его. Если использовать двигатель с большим значением данного параметра, то это приведет, в большинстве случаев, к лишнему расходу электроэнергии. Только когда действительно планируется выполнить большой объем строительных операций в бытовых условиях, связанных с трамбовкой бетона, можно взять мотор большей мощности. Это будет оправданным шагом с точки зрения производительности, эффективности и безопасности проведения работ.

Если предстоит работать, в основном, на улице или в хорошо проветриваемых помещениях, то электродвигатель вполне возможно заменить двигателем внутреннего сгорания , например, от бензопилы или мотокосы. Только использовать его нужно, чтобы запустить, совместно со сцеплением.

Чтобы сделать раму , подойдет стальной швеллер или ровная доска. Для домашнего использования достаточно оснастить самодельное виброоборудование рейкой длиной до 3 м. Ориентироваться при выборе данного параметра в общем случае необходимо по размерам объекта, который требуется построить.

Алгоритм сборки виброрейки

Для реализации простейших вариантов чертежи не нужны. В качестве приводного узла подойдут:

• шлифовальная машинка;
• болгарка;

• электродрель или шуруповерт.

Этот электроинструмент даже не потребуется разбирать. Сборка самодельного агрегата займет мало времени.

Еще понадобятся следующие рабочие инструменты и материалы:

• ровная, отшлифованная доска длиной 0,5 м, толщиной около 3 см, шириной 25 см;
• саморезы;
• перфолента;
• брус 5 на 5 см длиной 1-1,5 (2 шт), чтобы изготовить ручку.

Виброрейка из электродрели в виде швабры собирается в такой последовательности:

• поверхность доски (если она не отшлифована) делают гладкой с помощью рубанка и наждачной бумаги;
• к ней сверху ровно по центру, используя перфоленту и саморезы, фиксируют уложенную вдоль электродрель;
• с обеих сторон от дрели, отступив по несколько сантиметров, прикрепляют под углом рукоятки, обрезав предварительно концы брусков наискось;
• фиксируют в патроне электроинструмента насадку, центр тяжести которой смещен, например, зажимной ключ, изогнутое сверло либо кусок арматуры;
• включают агрегат в сеть и проверяют его работоспособность.

Патрон дрели должен вращаться вокруг оси, совпадающей с центральной продольной линией доски. Вибрация возникает за счет использования насадки со смещенным центром тяжести.

Виброрейка из шлифмашинки, болгарки или шуруповерта делается аналогичным способом. Только после уплотнения и разравнивания бетона электроинструмент потребуется хорошо очистить от раствора, чтобы было можно им пользоваться в дальнейшем. Работа самодельным вибрационным инструментом на базе шлифовальной машинки показана в видеоролике ниже.

Если требуется уплотнить и разровнять бетон слоем до 10 см, то подойдет виброрейка из глубинного вибратора. Изготавливается она следующим образом:

• вырезают из фанеры лист прямоугольной формы (с длиной сторон примерно 70х50 см);
• перфолентой или с помощью хомутов к нему прикрепляют булаву, при этом сам глубинный вибратор служит своего рода ручкой.

Чтобы рейка перемещалась свободно, рабочую поверхность фанерного прямоугольника лучше оббить жестью, загнутой по краям.

В рассмотренных вариантах, чтобы фиксировать электроинструмент к основанию, могут использоваться также другие крепежи. Здесь открыт простор инженерному творчеству.

Изготовление универсальной виброрейки

Чтобы собрать достаточно мощное виброоборудование, потребуются (кроме электродвигателя на 220 V) еще такие материалы:

• стальной швеллер (шириной до 120 мм) либо профильная металлическая труба;
• железные или алюминиевые уголки;
• кусок жести примерно 500 на 200 мм;
• болты с гайками или винты;
• насадка на вал (муфта) со смещенным центром тяжести;
• пусковая кнопка;
• питающий кабель;
• пусковое устройство;
• арматурные прутья или металлические трубки.

Из инструментов понадобятся:

• электродрель со сверлами по металлу;
• сварочный аппарат и электроды к нему;
• гаечные ключи;
• молоток;
• плоскогубцы;
• угловая шлифовальная машина;
• рулетка с маркером.

Виброрейку собирают по такому алгоритму:

• отмечают на швеллере (или трубе) нужную длину;
• отрезают с помощью болгарки лишнее от заготовки;

• по центру приваривают через определенный промежуток, используя сварочный аппарат, два уголка для монтажа на них электродвигателя;
• просверливают в них отверстия;
• монтируют электрический двигатель на уголки, прикрепляя его с помощью болтов с гайками;
• на вал набивают насадку, которая будет создавать колебания;
• вокруг самодельного вибратора из жести делают защитный кожух;
• подключают кабель питания через кнопку (вместо нее можно просто обойтись вилкой под розетку) к электродвигателю;

• приваривают ручки из арматуры или металлической трубы;
• запускают устройство в работу.

Расстояние между уголками зависит от конструкции и габаритов электромотора. Для большего удобства эксплуатации самодельной техники не ее рукоятки следует надеть куски резинового шланга или обмотать их изоляционной лентой.

Чтобы автоматизировать агрегат и сделать его более безопасным, рекомендуется установить пускатель для запуска электродвигателя и дифференциальный автомат.

Виброрейка, собранная на базе мотора от стиральной машинки , продемонстрирована в видеоролике ниже.

Сделать виброрейку для бетона своими руками либо виброплиту для утрамбовывания щебня, гравия, песка можно разными способами. Домашние умельцы придумали множество вариантов, отличающихся своей конструкцией, используемыми для их создания материалами. Чтобы выполнить одноразовую работу, можно собрать простейшее приспособление для виброутрамбовывания. Если необходимо в быту регулярно уплотнять бетонный раствор или сыпучие материалы, то потребуется изготовить более сложное и производительное виброоборудование. Во всех случаях созданная конструкция должна соответствовать элементарным требованиям техники безопасности, чтобы при ее эксплуатации не получить травмы.
