Сделать змеевик из 0 5 мм нержавейки

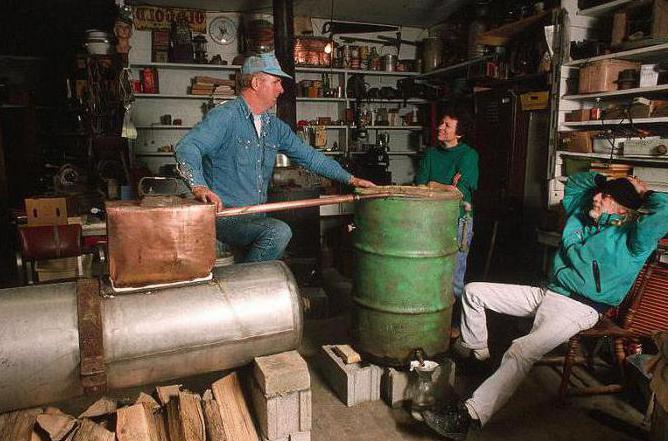

Многие интересуются, как сделать самогонный аппарат. Такое устройство не требует больших денежных затрат. Изготовить его вполне реально в домашних условиях для человека, который знаком со Домашний самогонный аппарат включает в себя обрезки трубы из нержавейки. Такие элементы соединяются друг с другом по определенным правилам посредством обыкновенной пайки или же сварки. Некоторые люди организуют даже целый домашний спиртзавод.

Для работы самогонного аппарата подойдет любое помещение, в которое подведена электроэнергия на 220 В и для охлаждения. Кроме этого, прибегают к нагреванию посредством газа, варочной печи или же горячего пара.

Преимущества домашнего спиртзавода

Самогонный аппарат не нуждается в особенной настройке или же калибровке, как этого требуют сложные системы. Для нормального функционирования достаточно содержать спиртзавод в чистоте. Продукты, полученные в домашних условиях, отличаются хорошим качеством и ничем не уступают фабричным.

Как сделать самогонный аппарат своими руками

Давайте рассмотрим, что представляет собой конструкция. Домашний спиртзавод функционирует очень просто: брага нагревается, а пары охлаждаются. Дистилляция подразумевает стекание капель. Будущий самогон попадает в приемную емкость.

Давайте рассмотрим, Сначала берется емкость для сбраживания. Она может выступать в качестве сосуда для перегона. Можно взять пластиковую канистру на 20 литров для воды. В качестве емкости для брожения можно применить любую банку или же ведро. Главным условием является то, что сосуд подходит для хранения пищевых продуктов и герметично закрывается крышкой.

Далее нужно изготовить гидрозатвор. Это приспособление позволяет углекислому газу, который вырабатывается дрожжами, выходить наружу, но не давать возможности воздуху попасть в емкость для брожения. Гидрозатвор можно изготовить из капельницы, убрав все лишние составляющие, или же взять кусок шланга и две пластиковых стяжки. В крышках емкостей проделываются отверстия и заливаются клеем. Лучше использовать герметик для аквариумов. Он не токсичен.

Змеевик считается одной из самых важных деталей такого устройства, как домашний самогонный аппарат. К его конструированию и выбору материала изготовления следует подойти со всей серьезностью.

Для чего нужен змеевик

Змеевик служит для того, чтобы остудить пары, которые выделяются при нагревании браги, и превратить их в самогон. Чем лучше будет конструкция устройства, тем в более сжатые сроки мы получим нужное количество спиртного. Змеевик для самогонного аппарата своими руками можно сделать из меди, закрученной в форме спирали (на основе трубки из железа или на штыре). Трубку следует наполнить песком, чтобы на стенках не образовывались вмятины.

Материал изготовления

Этот аспект считается очень важным. От того, из какого материала изготовлен змеевик,зависит качество полученного спиртного и его безопасность. Основа устройства не должна вступать в химическую реакцию с продуктом. Металл должен обладать достаточным уровнем теплопроводности для того, чтобы пары спиртного конденсировались.

Принимая во внимание все нюансы, можно изготовить змеевик для самогонного аппарата своими руками из меди, алюминия или же нержавеющей стали. Весьма подходящим материалом выступает стекло, но в этом случае намного проще будет купить готовое устройство. Самый высокий уровень теплопроводности имеет медный змеевик.

Но многие специалисты в области самогоноварения считают, что медь обладает токсичностью. Это далеко не так. К примеру, уже на протяжении многих столетий французские самогонщики перегоняют спирт в аламбиках (специальных дистилляторах из меди). Случаи отравления не зафиксированы.

Второе место по уровню теплопроводности занимает алюминий. Но он уступает меди в 1,6 раза. Единственное преимущество алюминия заключается в низкой себестоимости металла и простоте обработки. Змеевик из медной трубки обладает самой большой эффективностью. Многие детали самогонного аппарата производятся именно из меди, и это неспроста. Такой материал выступает в роли катализатора и уменьшает нежелательные соединения. Именно этим и объясняется то, что детали из меди используются на крупных предприятиях по изготовлению алкоголя.

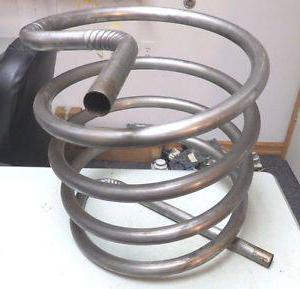

Змеевик из нержавейки для самогонного аппарата во много уступает медному аналогу (примерно в 4 раза). К тому же не всегда известен точный производитель нержавейки. В этом случае требуется рассчитанный на пищу металл, выдерживающий высокую температуру и не вступающий в реакцию со спиртным.

Размеры змеевика

Чем длиннее трубка, тем больше по площади контакт паров с водой (происходит более хорошее охлаждение). При этом растет уровень гидравлического сопротивления (понижается уровень перегонки самогона). Самой оптимальной длиной змеевика в самогонном до начала витков) являются 2 метра.

Чем больше сечение (показатель внутреннего диаметра) трубки, тем больше площадь контакта и ниже уровень сопротивления. Диаметр змеевика должен составлять 8-12 мм.

Небольшая толщина стенки повышает уровень теплопроводности, улучшает конденсацию. Очень тонкие трубки трудно обрабатывать и эксплуатировать. Они очень хрупкие. К тому же, когда соприкасаются две среды (спирт и пар), уровень теплопроводности заметно понижается вне зависимости от размера и материала стенки. Хорошим показателем толщины трубки считается 0,9-1,1 мм.

Расположение змеевика

Змеевик может принимать вертикальное положение, а также горизонтальное или наклонное. В решением будет вертикальное расположение устройства. Оно обеспечивает стекание конденсата самотеком и не препятствует движению пара. Змеевики вертикальной схемы бывают восходящими (пар направляется снизу вверх) и нисходящими (сверху вниз). Для минимального уровня сопротивления пар подается сверху.

Система охлаждения

Змеевики охлаждаются посредством воды, льда или воздуха. Последние два способа являются менее эффективными и требуют сложных конструкций. Поэтому о них говорить в статье мы не будем.

Система охлаждения на основе воды бывает открытого и закрытого типа. Основу первых составляет функционирование на основе проточной воды. Закрытые конструкции работают при наполнении резервуара нужным количеством жидкости.

Закрытая система

Конструкция закрытой системы унифицирована. Но степень охлаждения у нее хуже. Бывает так, что при выходе самогон получается недостаточно холодным, а через несколько часов перегонки - даже горячим.

Открытая система

В системах открытого типа циркуляция воды обеспечивает лучшее охлаждение. Самогон при выходе холодный. К тому же в конструкциях проточного типа используют более маленький по объему резервуар. Аппарат имеет компактные размеры.

Вода должна правильно подаваться снизу и выводится сверху. Чтобы уровень охлаждения был нормальным, жидкость должна двигаться против тока самогона, иначе нижняя часть змеевика не охладится в полной мере. Эта схема работы получила название «режим противотока».

Как изготавливается змеевик

Для того чтобы изготовить змеевик для самогонного аппарата своими руками, вам понадобится трубка из меди, латуни, алюминия или нержавейки. Длина ее должна составлять 2 метра, а сечение 8-12 мм. Толщина стенки должна быть раной 0,9-1,1 мм.

Рекомендуется заранее подготовить корпус для установки устройства. Именно от его размера зависит диаметр навивки трубки. К примеру, можно взять канализационную трубу из пластика, диаметр которой составляет 75-80 мм. Для высокой эффективности охлаждения змеевик должен занять не меньше чем 20% объема резервуара.

Последовательность работ

Итак,как изготовить змеевик для самогонного аппарата своими руками? Этот процесс включает следующие этапы:

Как очищать змеевик?

С течением времени поверхность из меди окисляется. К стенкам прилипает сера. В результате образуется черный налет. Чтобы очистить стенки, потребуется одна столовая ложка лимонной кислоты. Ее разводят в литре теплой воды. Змеевик погружается в полученную жидкость и оставляется на 20 минут. В случае неполного очищения следует развести одну чайную ложку соды в литре воды, в полученной жидкости оставить змеевик на ночь.

Популярность медных труб при монтаже систем отопления и водоснабжения понятна - они прочны, эластичны, устойчивы к коррозии. Но планировка квартир часто вынуждает изменить форму имеющейся заготовки. В домашних условиях выполнить это не так-то легко, но несколько способов есть. Как согнуть медную трубку под нужным углом? Об этом вы узнаете из данного материала.

Физические свойства материала во многом определяют особенности работы с медью. Из-за пластичности заготовка в месте сгиба может уменьшиться в диаметре или даже сломаться. Зато деформировать медную трубу можно вручную. Способы повышения прочности при сгибании будут описаны позже.

Вторая особенность медных труб - необходимость их нагрева для осуществления деформации. Конечно, с тонкостенными заготовками легко справиться без паяльника или газовой горелки, но утолщенные элементы лучше прогревать (там, где будет изгиб), чтобы упростить себе работу.

Третья особенность гибки трубы из меди в домашних условиях - обязательное использование компенсирующих элементов. Это нужно, чтобы минимизировать появление «гофры» (волнистости) на внутренней стенке трубки. Примерами будут песок, стальная пружина, иногда - лед. Теперь разберем известные методики, как согнуть медную трубку в домашних условиях.

Способы гибки

Методы придания медной трубе изогнутой формы условно делят на две категории:

• промышленные;
• бытовые.

Под промышленной гибкой трубок понимается использование специального оборудования - трубогибов. Наиболее распространены гидравлические и механические (ручные). Первые позволяют свести к минимуму физические усилия человека, имеют сменные насадки для подбора подходящего диаметра изгиба, применяются для габаритных медных трубок. Вторые компактны, работают за счет мускульной силы человека, также имеют сменные насадки в виде полукруга.

При ремонте или монтаже трубопроводов из меди не всегда под рукой имеется трубогиб. Поэтому пользователи обходятся подручными средствами.

Бытовые методы гибки медных трубок

Данные способы отличает применимость в ограниченном пространстве, то есть обычной квартире. Габаритное оборудование не понадобится, загнуть медную заготовку получится не намного медленнее. Среди способов гибки трубок из меди выделяют:

1. Пружинный. Позволяет согнуть металлическую трубу под любым углом. Используется пружина, длина которой равна длине трубы. При сгибании форм большого диаметра она помещается внутрь заготовки так, чтобы упиралась в стенки; меньшего диаметра - надевается снаружи. Если требуется деформировать малый участок изделия, пружину проталкивают к месту предполагаемого изгиба.

Как же выполняется гибка медных труб с помощью пружины? Последовательность действий такова:

• поместить пружину снаружи/внутри трубки;
• прогреть место изгиба (или всю трубу) паяльной лампой или газовой горелкой;
• когда поверхность поменяет цвет на более темный, приступать к загибанию;
• после деформирования оставить заготовку до полного остывания в естественных условиях;
• извлечь пружину.

Чтобы получить изделие нужной формы, можно использовать металлические круглые предметы как шаблоны (например, диски от автомобиля, другие трубы и т. п.).

1. Песочный. Здесь вновь потребуется нагревательный элемент и чистый, просеянный, полностью сухой песок. Последовательность такова:

• один из торцов медной трубы забивается деревянной заглушкой (при этом используется деревянный или резиновый молоток!);
• полость трубы заполняется песком, при этом заготовка периодически простукивается деревянной заглушкой об поверхность (стол, пол);
• заполнив изделие полностью, надеть такую же заглушку с другого конца;
• воздействовать паяльной лампой или газовой горелкой на предполагаемое место изгиба трубы, вращая заготовку для равномерности прогрева;
• прижать один конец трубы к опоре, а другой аккуратно загнуть в нужную сторону;
• дать деформированной детали остыть (в естественных условиях или обдать водой).

Способ хорош тем, что при неровном загибе трубы ее допустимо рихтовать - простукивать молоточком место, где деформация пошла плохо. После остывания трубки с нее снимают заглушки, высыпают песок, промывают и используют по назначению.

Если сгибание выполняется зимой, допускается заполнить внутреннюю полость льдом. Однако это нежелательно - при изгибе он может расколоться, а осколки повредят внутреннюю поверхность трубки. Хотя, если к последней не предъявляются особые требования, стоит взять способ на вооружение.

Усложненная гибка медных труб

Случается, что нужно загнуть заготовку нестандартного профиля. Например, не круглого, а квадратного. Здесь неприменим пружинный способ. Остается использовать песок, киянку, заглушки и две опоры. На последние помещается труба, затем нагревается, далее место сгиба простукивается молотком до придания должной формы.

Как поступить, если необходимо согнуть трубку в спираль? Все просто - нужно лишь найти шаблон цилиндрической формы с диаметром, равным требуемому. Заготовка из меди слегка прогревается, затем изгибается. Так будет получена ровная спираль.

Есть несколько способов получения гнутой медной трубы. Каждый по-своему хорош, но есть моменты, которые учитывать важно всегда вне зависимости от выбранного способа деформирования.

1. Главное требование к пользователю при работе - аккуратность и внимательность. Резкие движения приведут к избыточной деформации стенок трубы и полному их разрыву.
2. Проще всего гнутся детали из отожженной меди, поэтому на их нагрев уходит минимум времени.
3. Если изгиб выполнен не там, где нужно, можно вновь подогреть заготовку и выгнуть изделие обратно. Однако никто не гарантирует, что форма трубки будет прежней.
4. При перегреве поверхности металл может просто начать плавиться. Это недопустимо. Пользователь должен внимательно следить за процессом от начала до конца.

Ручная гибка крупногабаритных труб из меди невозможна в домашних условиях - тут не обойтись без промышленных трубогибов с гидравлическим приводом. Мелкие же заготовки для монтажа отопительной системы или водоснабжения гнутся легко, причем с минимальными усилиями. Разобраться в том, как согнуть медную трубку в домашних условиях, сможет даже человек без опыта, если будет аккуратен. Вам известны другие способы работы? Поделитесь с читателями своим опытом в обсуждении материала.

Самогонный аппарат - одно из самых популярных на сегодняшний день устройств, позволяющее получить чистый самогон, точнее, спиртосодержащий продукт. В качестве основы изготовления выступает брага, заливаемая в перегонный куб и подогреваемая до начала кипения. При температуре 90-95 0 С брага распадается на 3 основных фрагментации - спирт, воду и сивушные масла. Основным элементом такого аппарата является змеевик. Именно он предназначен для конденсации спиртовых паров и получения чистого продукта.

Изготовить такой агрегат несложно, даже учитывая его спиралевидную форму. В этой статье мы расскажем, как сделать змеевик для самогонного аппарата своими руками и что для этого понадобится.

Основная задача самогонного аппарата заключается в разделении легкокипящих компонентов (спирт закипает при температуре 78 0 С) от тяжелокипящих - вода (100 0 С) и сивушные масла (от 120 0 С). Закипание браги осуществляется в перегонном кубе, откуда по трубке фрагменты поступают в змеевик, погруженный в холодную воду (холодильник). Здесь за счет резкого перепада температур пар, двигаясь по спирали, конденсируется и стекает уже в виде этилового спирта в емкость.

Для того, чтобы полностью удалить сивушные масла из самогона, рекомендуется дважды его пропускать через аппарат.

Несмотря на такое сложное описание и специфическую форму, змеевик можно изготовить собственными руками, и работать он будет также эффективно, как и профессиональный аналог.

Каким должен быть змеевик

Есть несколько параметров, которым должен отвечать действительно работающий змеевик, и основным их них является материал.

1. Материал изготовления

Именно от этого будет зависеть дальнейший вкус напитка, приготовленного по всем правилам. Самое главное - материал, из которого будет изготовлена труба, не должен вступать в химическую реакцию со спиртом и выделять какие-либо вредные вещества. Основными видами являются алюминий, медь или нержавеющая сталь. Специалисты пользуются стеклянными трубками, что позволяет воочию контролировать процесс. Но такую трубку совершенно точно своими руками не сделаешь, проще ее купить в магазине химреактивов.

Также важен фактор теплопроводности, который обуславливает скорость конденсации. Самым теплопроводным материалом является медь, за ней идет алюминий и только после нержавеющая сталь.

Интересно, некоторые самогонщики высказываются против медных трубок, считая их токсичным. Хотим напомнить, что во Франции, например, весь крепкий алкоголь, включая знаменитые на весь мир коньяки, перегоняют в медном дистилляторе аламбике, и вкус от этого только выигрывает.

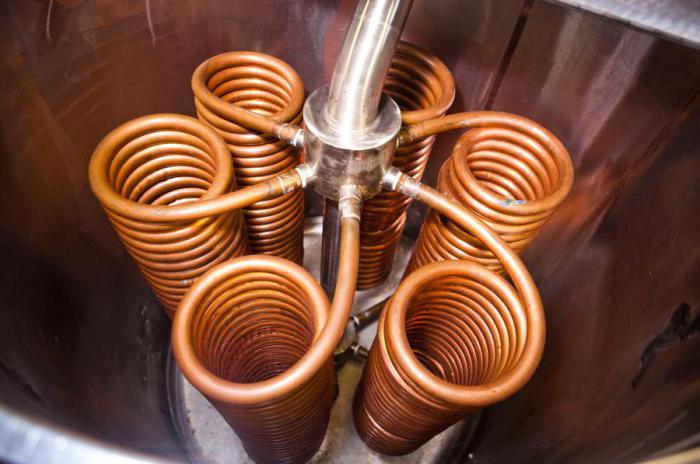

Ниже на фото представлен змеевик для домашнего самогонного аппарата:

1. Размер змеевика

От этого параметра зависит скорость перегонки и количество получаемого продукции. Здесь действует непреложное правило - чем больше точек соприкосновения с холодной водой, тем быстрее охлаждается и конденсирует пар. Однако, за счет увеличивающегося от витка витку гидравлического соединения скорость перегонки резко снижается. Оптимальная длина змеевика - 1,5 метра при диаметре трубки в 10-12 мм.

1. Расположение

Для того, чтобы конденсат стекал самотеком и нигде не застаивался, рекомендуется использовать вертикальную систему установки. Горизонтальная или наклонная, хотя и не запрещены, но снижают количество получаемого самогона при равном количестве браги.

1. Система охлаждения

Самым простым и эффективным способом охлаждения является вода, налитая в емкость, куда погружен змеевик. Также в качестве охлаждающего элемента используют лед и холодный воздух, но монтаж их довольно затруднителен.

Кроме того, емкость, по возможности, должна быть открытой, чтобы можно было менять теплую воду на холодную. В закрытой емкости процесс конденсации идет гораздо хуже и очень часто самогон на выходе уже достаточно теплый.

Существует также проточный холодильник, где вода циркулирует постоянно. Помимо того, что он лучше всего охлаждает змеевик, соответственно, самогон перерабатывается быстрее, он и меньше по размеру. Благодаря этому весь самогонный аппарат получается куда более компактным.

В холодильнике необходимо создавать противоток, для чего вывод теплой воды осуществляется сверху, а холодная вода поступает снизу. В этом случае вода стремится навстречу самогону и охлаждается равномерно по всему змеевику.

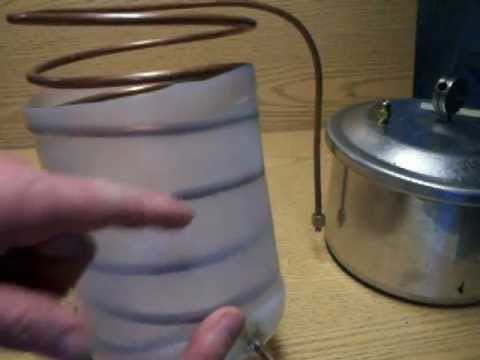

Процесс изготовления змеевика для самогонного аппарата своими руками

Змеевик будет изготавливать из медной трубки. Напомним, также можно использовать алюминиевую, латунную и даже трубку из нержавеющей стали. Длина такой трубки составляет 1500-2000 мм, диаметр 10-12 мм, толщина стенки 1-1,1 мм.

Далее находите резервуар, куда будет установлен змеевик - металлическая или стеклянная емкость, от размера которой зависит размер змеевика. В целом уже установленный он должен занимать не менее четверти объема. Если под рукой нет никакой подходящей емкости, можно использовать даже отрезок пластиковой трубы, запаянный с одного конца. Диаметр такой трубы должен быть не менее 80 мм.

Чертеж змеевика и корпуса для самостоятельного изготовления

Как правильно собирать

1. Набиваете очень плотно трубку песком, солью или содой, чтобы исключить даже малейшую деформацию при гибке. Не стоит замораживать воду и так пытаться завить трубу, поскольку при сгибании колено будет нагреваться и плавить лед, что спровоцирует деформацию трубки.
2. Закрываете оба конца трубки деревянными или пластиковыми заглушками, чтобы не высыпался песок..
3. Находите круглый с равным сечением по всей высоте предмет диаметром 30-35 мм и накручиваете аккуратно вокруг него трубку. Можно сгибать с помощью плоскогубцев, но стараться при этом не деформировать внешний материал. Шаг между витками должен составлять 12-15 мм.

1. Открываете оба конца, высыпаете песок или соль и тщательно промываете под проточной водой.
2. С внешней стороны корпуса вставляете патрубки для ввода/вывода воды.
3. Ставите вертикально змеевик внутрь емкости, закрепляете выходной канал наружу, откуда будет выходить самого, фиксируете герметиком или холодной сваркой, по обеим сторонам делаете заглушки.

Вот так выглядит уже полностью собранный металлический холодильник

Средняя мощность нагрева перегонного куба составляет 3 киловатта. При таких показателях эффективность змеевика составит 4 литра самогона в час. Этот объем получается из 30 литров браги.

Видеоролик вам расскажет как своими руками сделать змеевик для самогонного аппарата

Во время строительных, ремонтных и монтажных работ используются трубы для прокладок канализаций, газопровода, водопровода, вентиляций, канализации и т.д. В зависимости от места эксплуатации применяют трубы из разных материалов, различных толщины, диаметра и длины. При этом не всегда есть возможность использовать колено или переходники. В подобных случаях приходится сгибать трубу , в результате ее можно повредить или вообще испортить. Поскольку такой материал как нержавеющая сталь обладает достаточной прочностью, имеет длительное время эксплуатации и не поддается влиянию влаги, его часто используют во время монтажных работ. Поэтому в данной статье разберем, как согнуть трубу из нержавейки.

Сам процесс сгибания металлических изделий можно разделить на два типа. Температурный, когда заготовку или ее часть разогревают или охлаждают с последующим изгибом. Механический, когда на заготовку воздействуют с определенной силой, используя специальные устройства или изгибая ее вручную. Стоит заметить, что нержавеющая сталь относительно технологичный материал и трудностей при работе обычно не возникает.

Трубы из нержавеющей стали нельзя сгибать с предварительным нагревом (например, газовой горелкой или паяльной лампой).

Изгиб как негативный фактор

Сгибание трубы является негативным фактором для эксплуатационных характеристик. Имеют место разные недостатки, зависящие от материала, угла изгиба, устройства и метода изгиба, внутреннего диаметра и толщины материала. К отрицательным последствиям можно отнести:

• изменение радиуса изгиба во время эксплуатации под воздействием температурного расширения или сужения и механического воздействия, вследствие чего наблюдается пружинящий эффект;
• уменьшение толщины наружной стенки в месте изгиба;
• появление резких изломов или складок в виде гармошки на внутренней стенке изгиба;
• овализация ‒ изменение формы трубы и появление просвета овальной формы;
• увеличение воздействия коррозии на внутренней и внешней стенке изгиба.

При проходе вещества по внутренней полости трубы особое давление приходится на внешнюю стенку, поэтому при монтаже в местах с протеканием жидкостей на высоких давлениях рекомендуется использование колено, утолщения или трубу с более толстыми стенками. Возникшая овализация также негативно влияет на трубы при быстром движении потока жидкости. В подобных местах происходит сужение по одной оси и расширение по другой, что, в свою очередь, также увеличивает давление на внешнюю стенку изгиба. Еще нужно учитывать овализацию при прокладке труб в узких местах, так как ее ширина в месте изгиба увеличивается.

Предотвратить овализацию и сохранить круглую форму при холодной гибке можно двумя способами. Первый, поддерживать стенки изнутри, используя внутренний ограничитель. Второй, поддерживать стенки как изнутри, так и снаружи, применяя внутренний и внешний ограничитель. Внутренним ограничителем может служить тщательно утрамбованный в трубу песок, резина, вода, смолы или легкоплавкие материалы. Главное, это надежно закрыть отверстия трубы, чтобы при увеличении давления во время изгиба наполнитель не выпадал наружу. По возможности рекомендуется плотно заваривать отверстия труб.

При использовании второго способа целостные показатели немного выше, но для этого необходимы специальные механические элементы или резервуары, которые обычно используются при промышленном изготовлении труб. Если применять более жесткое и твердое внутреннее наполнение, сохранится более круглая форма просвета, поэтому их используют чаще. Но при использовании упругих наполнителей, наружная сторона в меньшей степени поддается растяжению.

Способы гибки

На производстве, когда приходится гнуть трубы из нержавеющей стали, обычно используется холодная гибка по причине высших показателей рентабельности, а в случаях, где необходима горячая гибка, часто выгоднее просто сразу вылить необходимую форму. Поэтому далее приведены способы холодной гибки, тем более что большинство технологий не сильно отличается от горячего способа.

Гибка с использованием двух опор

Заготовка укладывается между двух опор таким образом, чтобы первая опора удерживала, а вторая была несущей. При воздействии винтового или гидравлического пресса или домкрата далее второй опоры происходит изгиб. Данным способом можно гнуть трубы диаметром до 350 миллиметров. Оборудование обладает достаточной простотой и может использоваться непосредственно в местах монтажа.

Вальцевание

Такой метод используется, когда нужно получить кольцо или спираль из трубы небольшого диаметра. Заготовка с помощью механических крепежей и толкателя продвигается через вращающиеся ролики, впоследствии чего обретает необходимую кривизну.

Гибка с помощью раскатывания

В данном случае заготовка закрепляется и производится раскатывание в определенных местах с помощи специальных шариков. Подобный процесс может происходить как с наружной части – обматывание, так и с внутренней – раскатывание. В итоге труба приобретает треугольную форму с округлыми краями.

Гибка наматыванием

Этот метод получил широкое распространение в промышленном производстве из-за относительной простоты при небольших затратах энергии и выхода качественной продукции. В данном случае используется внутренние наполнение, чаще всего им является металлический канат диметром меньшим на 0,1–0,5 мм, чем внутренний диаметр заготовки. Канат при изгибах может оставить след на внутренней поверхности трубы, поэтому используют тросы из тонких сплетенных металлических волокон нетвердых марок метала. Также при применении данного метода необходима смазка между канатом и внутренней поверхностью, которой обычно является машинное масло или антикоррозийная мыльная эмульсия. Можно сгибать трубы диаметром от 10 до 425 миллиметров в разных плоскостях. Поэтому при больших диаметрах трос не используется, а при возможности заменяется сыпучим или жидким веществом.

Гибка с помощью обкатки

Метод состоит в том, что вокруг ролика или опоры необходимых габаритов двигается обкатывающий ролик, между ними ложится заготовка и получается изгиб. Подобным способом можно работать с трубами диаметром до 150 миллиметров с толстыми стенками.

Змеевик – это обязательная часть самогонного аппарата, предназначенная для конденсации паров спирта за счет отвода тепла водой или воздухом через стенки. Несмотря на сложное определение любой желающий может смастерить змеевик в домашних условиях. Самодельный вариант будет работать не хуже магазинных аналогов. Мы рассмотрим теорию и практику изготовления.

Параметры змеевика:

1. Материал. Самый важный фактор, влияющий на безопасность и вкус самогона. Материал змеевика не должен вступать в реакцию со спиртом или быть токсичным, но при этом иметь достаточную теплопроводность для конденсации паров спирта.

Учитывая требования, можно сделать змеевик из меди, алюминия или нержавейки. Подходящим материалом также является стекло, правда, проще купить готовый стеклянный змеевик в магазине химреактивов, чем самому изготовить что-то подобное.

Самая лучшая теплопроводность у меди, но многие самогонщики считают её токсичным материалом, на самом деле это не так. Например, уже несколько веков весь крепкий алкоголь французы перегоняют в аламбиках – специальных медных дистилляторах, и пока еще никто не отравился. На втором месте по теплопроводности алюминий (хуже меди в 1.6 раза), зато он сравнительно дешев, доступен и прост в обработке. Змеевики из нержавеющей стали уступают медным в 3-4 раза, к тому же не всегда известна точная марка нержавейки, а для самогоноварения подходят только пищевые, которые выдерживают высокую температуру и не вступают в реакцию со спиртом.

2. Размеры. Чем длиннее трубка, тем больше площадь контакта паров с водой (лучше охлаждение), но при этом возрастает гидравлическое сопротивление (снижается скорость перегона). Правильная длина змеевика в самогонном аппарате (самой трубки до завивания) – 1.5-2 метра.
Чем больше сечение (внутренний диаметр) трубки, тем больше площадь контакта и ниже сопротивление. Рекомендую использовать трубку внутренним диаметром 8-12 мм.

Небольшая толщина стенки змеевика повышает теплопроводность, улучшая конденсацию, но слишком тонкие трубки сложны в обработке и эксплуатации, поскольку очень хрупкие. К тому же при соприкосновении двух сред, в нашем случае сконденсировавшегося спирта и пара, теплопроводность резко падает независимо от размеров и материала стенки. Оптимальная толщина трубки змеевика – 0.9-1.1 мм.

3. Ориентация в пространстве. Змеевик можно расположить вертикально, горизонтально или наклонно. В самогоноварении желательно использовать вертикальную схему подключения, при которой сконденсированный дистиллят стекает самотёком и не создает дополнительных препятствий движению пара.

Вертикальные змеевики бывают восходящими (пар идет снизу вверх) и нисходящими (сверху вниз). Для минимального сопротивления нужно подавать пар сверху.

4. Система охлаждения. Змеевики охлаждают водой, льдом и воздухом. Последние два варианта менее эффективны и требуют сложных конструкций, поэтому дальше их рассматривать не будем. Водяные системы охлаждения бывают открытыми – работают на проточной воде, и закрытыми – резервуар сразу наполняют нужным количеством воды. Конструкция закрытых систем проще, но охлаждают они хуже, зачастую на выходе самогон получается теплым, а через пару часов перегонки даже горячим.

В открытых системах циркуляция воды намного лучше охлаждает змеевик, самогон получается холодным. К тому же в проточных конструкциях используется меньший по объему резервуар емкости для воды, вследствие чего аппарат получается компактнее.

Правильно подавать воду снизу, а выводить сверху. Для нормального охлаждения вода должна двигаться навстречу самогону, иначе нижняя часть змеевика будет плохо охлаждаться. Эта схема называется «режимом противотока».

Технология изготовления змеевика

Понадобится медная, алюминиевая, латунная или трубка из нержавейки длиной 1.5-2 метра, сечением 8-12 мм и толщиной стенки 0.9-1.1 мм. Заранее советую найти корпус (резервуар) для установки змеевика. От размера корпуса зависит диаметр навивки трубы. Например, подойдет пластиковая канализационная труба диаметром 75-80 мм. Для эффективного охлаждения змеевик должен занимать не менее 15-20% объема резервуара.

Установленный в корпус змеевик называется холодильником самогонного аппарата, чертеж показан на фото.



Последовательность:

1. Плотно набить трубку сухим сыпучим материалом, например, речным песком или содой, чтобы металл не сплющился при завивании. В крайнем случае, можно наполнить трубку водой и заморозить.

2. На концы трубки набить деревянные чопики (колышки). Альтернативный вариант – запаять или плотно зажать. На один конец желательно приварить гайку.

3. Намотать трубку на любой гладкий предмет с ровным круглым сечением нужного диаметра (в примере 35 мм) с шагом между витками 12 мм.

4. Освободить концы змеевика, высыпать песок, промыть проточной водой.

5. Установить на корпусе охладителя патрубки для подачи и отвода воды.

6. Поместить змеевик в корпус, сверху и внизу установить заглушки, герметизировать все соединения суперклеем или другим способом.
