Способы изготовления токарного станка по дереву своими руками

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника - дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие - профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка - его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками - отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.

Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

1. Станина - основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
2. Поперечная балка П-образной формы.
3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора - 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.
4. Токарный патрон.
5. Опора для задней бабки.
6. Вращающийся элемент.
7. Упор для размещения инструмента или заготовки.
8. Опора для подручника.
9. Направляющая балка.
10. Стойка для задней бабки.
11. Обоймы.
12. Металлические пластины под упор узловых соединений.
13. Поперечная направляющая.
14. Винты для фиксации.
15. Опорная ось.

Главные исполнительные детали токарника - задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

• балясиною - центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;
• трезубцем - патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
• копиром - для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

• длина - 80 см;
• ширина - 40 см;
• высота - 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.

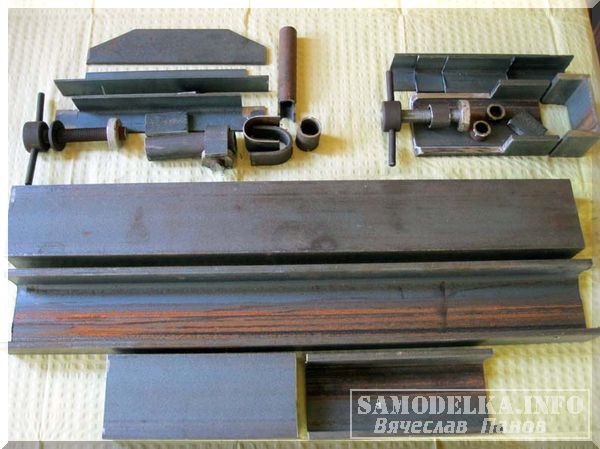

Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
2. Запчасти электродрели подойдут под роль задней бабки.
3. Металлопрофиль (швеллер) для изготовления станины токарного станка по дереву руками.
4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
5. Для компоновки конструкции пригодятся:
   • металлический уголок;
   • трубы разного диаметра;
   • полосы из стали шириною по 2 см и 4 см;
   • крепежи;
   • приводной ремень.

Из инструментов в работе будут задействованы:

• электрическая дрель;
• напильники;
• болгарка;
• сварочный аппарат и электроды.

Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
2. Двигатель от стиральной машинки прикрепить к передней бабке.
3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам - основе станка. Упор и задняя бабка - подвижные механизмы.
5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
6. Сначала подготовленные детали скрепляются точечной сваркой, а потом - соединяются окончательно сварочными швами.

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

Алгоритм сборки:

1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
4. Закрепить полученную «башню» четырьмя саморезами.
5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок - в дальнейшем на него крепятся шаблоны. Размер бруска - 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки - к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

• рабочую зону с фрезером придется передвигать вручную - в процессе обработки подвижную часть может заклинивать;
• техника пригодна для копирования простых элементов;
• для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот - большого размера. Сопряжение деталей посредством ремня.
3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

Самодельный токарный станок для обработки дерева- очень полезная для дома настоящего мастера вещь, с его помощью можно делать разнообразные полезные, или просто красивые вещи

Позапрошлым летом сделал токарный станок по дереву. Выявились некоторые конструктивные недостатки и их буду устранять будущим летом в мастерской (в перестроенном сарае на даче, кстати посмотрите какой , а так же ). Габариты станка; длина 800 мм,ширина 400 мм,высота 350 мм. Позволяет точить заготовки диаметром до 250 мм и длиной до 200 мм (на планшайбе, т.е. без центровки задней бабкой) и с центровкой задней бабкой до 400 мм.Общий вид фото 1.

Самодельный токарный станок по дереву состоит из:

• привода-электромотор от насоса
• передней бабки (старое мощное электро-точило на два точильных камня)
• суппорта для резцов с регулировкой и поддержкой резцов
• задней бабки из части мощной старой дрели
• станины из металлического профиля.

При изготовлении токарного станка использован обычный слесарный инструмент:

• дрель со свёрлами
• напильники
• малая угловая шлифовальная машинка (болгарка с отрезными и зачистными дисками)
• электросварочный аппарат с электродами 3 мм и 2 мм.

Приобретено на рынке металлический профиль (швеллер) и уголок, немного труб двух диаметров (чтобы одна труба входила в другую), полоса 40 мм и полоса 20 мм. всего на сумму 600 руб. Фото 2. В гараже нашлись нужный крепёж. Отдельно куплен приводной ремень от какой- то (пошедший по длине).

Передняя бабка из точила подошла по всем параметрам-высоко расположенная ось вращения,упорные защищенные подшипники на оси, четыре шайбы из сплава для крепежа абразивных дисков. На две шайбы с левой стороны крепятся сменные диски для изменения частоты вращения, а на правой стороне устанавливается планшайба для установки болванки (сделана также из одной из шайб) На фото также видна часть дрели (старая сгоревшая советская ещё)-патрон и металлический корпус. Это как раз наиболее недоработанный узел станка.

Недостатки: слабовата стойка, нет ходового винта для перемещения бабки (передвигал рычагом с фиксацией гайкой). Сам патрон удобен и допускает усилия вдоль оси патрона по умолчанию.
На фото 4 станина с суппортом. Он может перемещаться вдоль станины и поперёк, фиксируется гайкой-барашком. На суппорте стойка(труба в трубе) для установки по высоте планки-упора для резцов. Для выбора диаметров шкивов (т.е. изменения частоты вращения заготовки) использован график (найден в интернете)-зависимость частоты вращения от диаметра заготовки и твёрдости древесины. Выбраны две частоты, перекрывающие друг друга. Кроме того для некоторых мелких работ с твёрдой древесиной можно использовать мотор точила т.е. с отключением привода (снятия ремня и выключения мотора). Таким образом я могу установить три частоты вращения-800,2000,3000 об.мин. ,практически перекрывающие мои потребности.
На фото видим обрезиненый патрон на оси электромотора, играющий роль ведущего шкива, два ведомых шкива (каждый сделан из двух слоёв десяти миллиметровой фанеры) и планшайбу с отверстиями под саморезы, крепящие заготовку. Планшайба просто наворачивается на ось точила (т.е. передней бабки) после установки болванки.
Для крепления мотора из толстой фанеры сделана платформа, на ней же стоит передняя бабка(тем самым увеличивая возможность точения большего диаметра). Для регулировки натяжения ремня мотор стоит на малой пластине (нет фото), имеющей возможность перемещаться по платформе и фиксироваться на ней. Как правило, профессионалы, выбравшие себе эту работу или хобби, делают оснастку сами-резцы разного вида. Я же приобрёл готовые и недорогие на первое время -пять резцов по 350 руб. На этом станке выточено довольно много сувениров, разошедшихся по друзьям и знакомым-солонки, шкатулки, вазочки простые и сегментного точения (из нескольких пород дерева в одном изделии), стаканчиков, больших декоративных тарелок на стену, розеточек и т.д. Это в следующих статьях.

В процессе проектирования и изготовления токарного оборудования потребуется наличие у мастера следующего слесарного инструмента:

• ручная электродрель с набором сверл;
• различные по размеру и зернистости напильники;
• угловая шлифмашина – болгарка с набором отрезных и шлифовальных дисков;
• электросварочный агрегат и электроды 3 мм и 2 мм.

В процессе проектирования и сборки станка потребуется приобрести следующие строительные материалы:

• металлический профиль – швеллер;
• толстостенный металлический уголок;
• две трубы такого диаметра чтобы меньшая труба входила внутрь большей;
• стальные полосы шириной 40 мм и 20 мм;
• крепежные элементы;
• приводной ремень.

Шкивы обеспечивают скорость вращения 800, 2000 и 3000 оборотов в минуту

Перед тем как проектировать и собирать токарный станок по дереву своими руками, следует посмотреть видео по изготовлению такого оборудования. Такое видео легко найти на специализированных сайтах, посвященных изготовлению деревообрабатывающего оборудования.

Использование для изготовления передней бабки электроточила подходит по всем параметрам — ось вращения располагается высоко, помимо этого у агрегата уже имеются 4 шайбы из твердого сплава. Две шайбы используются для установки на валу электроточила разных по диаметру сменных дисков, которые предназначены для изменения скорости вращения. На другой стороне из одной из шайб изготавливается спецпланшайба для закрепления болванки.

Для привода вала в движение используются различные по диаметру шкивы, обеспечивающие скорость вращения 800, 2000 и 3000 оборотов в минуту. При наличии возможности можно изготовить один комбинированный шкив с различными по диаметру посадочными местами под приводной ремень.

Изготовление станины, задней бабки и упора

Из старой ручной электродрели берется патрон и передняя часть корпуса, из которых изготавливается задняя бабка. При использовании в качестве задней бабки части от ручной электродрели нужно выбирать дрель с металлическим корпусом.

Для закрепления агрегата изготавливается стойка, закрепляемая на станине станка, таким образом, чтобы была возможность перемещения узла вдоль продольной оси станка. Устройство патрона позволяет оказывать на него значительные продольные нагрузки, что является существенным преимуществом при использовании его в конструкции устройства.

Станина изготавливается из кусков швеллера. Все элементы станины соединяются между собой при помощи использования сварочного аппарата. Для установки электроточила, выполняющего функции передней бабки, на станине закрепляется площадка из толстой фанеры.

Для закрепления токарного станка изготавливается стойка

Электропривод станка устанавливается на специальной пластине, закрепленной на столе, на котором устанавливается станина токарного станка. Пластина изготавливается таким образом, чтобы имелась возможность ее перемещения вдоль направления движения ремня. Это нужно для регулировки скорости вращения вала передней бабки.

На станине закрепляется суппорт с возможностью его плавного перемещения вдоль и поперек станины. Он изготавливается из двух труб разного диаметра. Для фиксации этого узла применяется гайка-барашек. На суппорте закрепляется планка-упор, на которой располагаются резцы для токарного станка по дереву в процессе его работы.

Рабочие инструменты – резцы для работы на токарном агрегате по дереву можно сделать собственноручно, используя для этой цели пластины из инструментальной стали или приобрести уже готовые в специализированном магазине. Стоимость набора резцов для работы на токарном станке колеблется от 300 рублей до нескольких тысяч рублей. Стоимость набора зависит от качества резцов и их количества в наборе.

Стоимость набора резцов для работы на токарном станке колеблется от 300 рублей до нескольких тысяч рублей

Основные правила эксплуатации токарного оборудования

После изготовления токарного станка по дереву своими руками рекомендуется посмотреть видео о том, как безопасно и правильно работать на таком оборудовании. Это позволит ознакомиться не только с правилами работы на этом типе оборудования, но и изучить правила техники безопасности при эксплуатации токарного агрегата.

Общие инструкции по использованию токарного оборудования для обработки древесины включают в себя несколько пунктов, которые требуют обязательного выполнения. Основными пунктами, требующими выполнения, являются следующие:

1. Выбор заготовки для обработки. Заготовка, предназначенная для обработки не должна иметь сучков, трещин и других дефектов древесины.
2. Установка заготовки в агрегат для проведения токарных работ. Установка и закрепление заготовки в агрегате осуществляется при помощи спецкрепежа, расположенного на валу передней бабки и на панели задней.
3. Выбор оптимальной скорости вращения вала в процессе обработки заготовки. Выбор количества оборотов осуществляется путем перестановки приводного ремня на приводных шкивах, имеющих различный размер посадочных мест.
4. Проведение обработки заготовки путем использования для этой цели специальных резцов. В процессе обработки периодически следует измерять фактические размеры детали.
Для работы на таком типе оборудования и изготовления качественных изделий требуется наличие опыта работы. Дело в том, что при эксплуатации такого оборудования достаточно одного неловкого движения резцом, чтобы испортить заготовку.

Оптимальным вариантом конструирования надежного рабочего агрегата является комплексный подход к изготовлению каждого элемента конструкции. Особенно качественно следует изготавливать станину агрегата. Этот элемент должен обеспечивать высокую степень устойчивости в процессе работы оборудования. От качества изготовления станины зависит также качество функционирования остальных узлов оборудования.

Недостатком этого типа конструкции является высокая трудоемкость при осуществлении изменения количества оборотов шпинделя.



Оптимальным вариантом конструирования надежного рабочего агрегата является комплексный подход к изготовлению каждого элемента конструкции

Выбор оптимальной частоты вращения вала передней бабки зависит от размера используемой заготовки и вида древесины. Для подбора необходимой скорости вращения рекомендуется использовать спецтаблицами зависимости частоты вращения от диаметра заготовки и древесины.

Доступность токарных станков в свободной продаже позволила многим умельцам использовать своё умение и потенциал для изготовления различных изделий. Раньше, и это правда, купить станок для дома было практически не реально. В настоящее время в продаже представлено много разных моделей от российских и зарубежных производителей. В основном это российско- китайские (идея и патент Россия, изготовлено в Китае) и швейцарско – китайские станки. Это такие марки, как Кратон, Зубр, Энкор, относящиеся к настольным станкам, с мощностью около 350 Вт и ценой от 7400 рублей до 9000 рублей.

Станок ЭНКОР Корвет-73с мощностью 350 Вт и ценой 7800 рублей

Станки компании Jet JML имеют более высокую цену, но и качеством отличаются с такой же разницей, как и сравнивать цены. Есть варианты как настольных так и напольных станков, с хорошим качеством сборки и отличной литой станиной. Цена в среднем с мощностью 500 Вт, которой вполне достаточно для работ с деревом от 25000 рублей.

Работа на токарном станке Jet JML доставляет одно удовольствие

Цена на хороший станок и стоит хороших денег. Но чем покупать недорогой станок типа Зубр и доводить и усовершенствовать его своими руками, многие задаются вопросом — не проще ли полностью сделать токарный станок по дереву своими руками. Тем более, что чертежи найти в интернете очень просто, остальное умение и сообразительность.

Чертеж самого простого токарного станка по дереву, изготовленного своими руками

Берем несколько схем и чертежей для самых простых станков, подбираем то, из чего можно его сделать, если есть возможность, дополняем деталями для улучшения качества и точности работ.

Пробуем изготовить станок по дереву своими руками

Изготовление самодельного токарного станка по дереву своими руками не так уж сложно, как может показаться на первый взгляд.

У каждого из нас в гараже есть отсек для таких деталей — «авось пригодится». Из них можно изготовить станок, который по качеству не будет уступать заводскому. Главное, это выбранный вами и отредактированный по вашим возможностям чертёж для токарного станка по дереву, который вы будете делать своими руками чертежи и точный расчет по геометрии.

Берем как основу, станок изготовленный в заводских условиях

Лучше взять конструкцию заводского станка и делать по её подобию.

Станок начинается с рамы. Её можно изготовить из профильной трубы, швеллера или уголка. Здесь важно не допустить перекоса и выдерживать прямые углы. Можно изготовить её при помощи сварки, можно при помощи резьбового соединения. Если нет металла, вполне можно изготовить и деревянную основу под станок.

Самодельный мини станок по дереву со станиной из дерева.

Единственный недостаток такого станка – он прослужит не столько, как изготовленный из металла, так как в работе придется подтягивать болты. Они в процессе начнут расшатываться, давать люфт. Металлический каркас намного долговечнее и если вы занимаетесь токарными работами всерьёз, постарайтесь применить его.

Бабки, как передняя, так и задняя, а также двигатель и регулировка скоростей, упор для резца, а также фиксаторы, как ведомые, так и ведущие – это набор, без которого станок работать не будет.

Начиная изготавливать простой станок своими руками, нужно продумать, что как будете устанавливать на своем станке и из чего будете изготавливать необходимые узлы. Электродвигатель обычно используют от стиральной машины или пылесоса. Если в запасе в гараже нет, можно обратиться в скупку металлолома или купить на Авито за гроши.

Если есть необходимость, перемотайте его. Переднюю бабку найти сложнее, можно найти от списанного заводского станка. Можно сделать самому, как показано на фото токарного станка по дереву, где показано, как пользователь сделала переднюю бабку своими руками.

Самодельная передняя бабка
Боковый вид передней бабки

Для этого на шкиве было нарезано 6 штук отверстий с резьбой М6, закрепив шпильками с резьбой (4 штуки) круг из фанеры толщиной 20 мм. На остальных двух отверстиях установлено специальный трезубец для крепления.

Сделать заднюю бабку вполне по силам самому. Направляющие и её корпус сваривают из того же металлопроката: уголков, швеллеров, профильной трубы. Конус можно выточить на токарном станке по металлу, рукоятку к нему было изготовлено из фанеры на 20 мм, крепёж из шпилек и гаек плюс сварка. Смотрите примеры самоделок для токарного станка по дереву своими руками на фото.

Задняя бабка в сборе
Пример крепления конуса
Задняя бабака в готовом виде

Подручник для резцов можно изготовить также при помощи сварки.

Это один из вариантов изготовления своими руками простого токарного станка по дереву, имеющего небольшие габаритные размеры по раме: 100 см х 20 см.

В качестве узла переключения скоростей, необходимого для хорошего станка, можно использовать систему ременных передач.

Как изготовить мини токарный станок по дереву своими руками

Такой токарный мини станок по дереву,может быть изготовленный своими руками из деревянным основанием. Так как детали на нём могут обрабатываться небольшие, мощность двигателя большая не требуется и вибрация будет минимальная.

Пример изготовления подручника

Поэтому все необходимые детали можно просто изготовить из дерева, что совсем упростить работы.

Из металлических деталей обычно изготавливают станину, но это не обязательно, примеров конструктивного решения достаточно много. Если не хотите использовать дрель, можно использовать электродвигатель от насоса или от другой техники. В качестве передней бабки можно использовать и точило. Задняя бабка – часть от старой использованной дрели.

Если используем раму из дерева, обязательно нужно скрепить её углы для уменьшения расшатывания при работе. Внутренние направляющие изготавливаются из деревянных реек, по которым двигается задняя бабка.

Мини станок, изготовленный почти полностью из дерева

Каретка двигается по направляющим, которые изготавливаются в форме призмы. Самое главное – выдержать геометрические размеры и параллельность.

На переднюю бабку или, как её второе название шпиндельную бабку передается движение от электродвигателя через вал. В её комплекте обычно бывают такие делали:

• корпус бабки;
• шпиндель;
• подшипники, по возможности хорошего качества;
• устройство, которое будет контролировать движение шпинделя в нужном направлении;
• устройство, контролирующее скорость движения шпинделя;
• кнопка пуска.

Задняя бабка может быть и заводской и изготовленной самостоятельно. Может быть как на деревянной основе, так и на металлической. Конус для самодельной бабки нужно точить.

Схема задней бабки

Или полностью деревянная основа.

Схема изготовления задней бабки с деревянным креплением

Регулировка скорости происходит при помощи шкивов и ременной передачи, ремень можно взять от автомобиля, шкив выточить из дерева. Подручник изготовить и установить на рейку не составит труда.

Токарно — фрезерный станок, делаем сами

Количество операций, которое выполняется на нём, намного больше, чем у просто у токарного, например, выборка пазов, канавок, изготовление конусов. Для начала чертим схему, составляем перечень необходимых материалов.

При монтаже передняя или шпиндельная бабка закрепляется неподвижно, а задняя двигается по панели.

Отличие в таком станке в том, что на вал, идущий от двигателя, одевается диск небольшого размера, тогда как на валу от шпиндельной бабки – размер диска намного больше. Для фрезерных работ используем фрезер, фреза берется шестёрка, подошву под него используем из фанеры толщиной 6 мм. Эта подошва вместе с фрезером должна двигаться по направляющим. Этот фрезер и будет выполнять работы как фрезерные, так и токарные. Он размещается на платформе, которую изготавливаем сами, в верхней точке опоры станка.

Пример станка, токарно — фрезерного

Есть ещё один вид станков по дереву, изготавливаемых своими руками, это токарно -копировальный станок. Этот вид станков используется для изготовления одинаковых изделий, например, подсвечники на продажу, ножки к столам или стульям и тому подобных изделий. При этом можно использовать те детали и узлы, которые просто не нужны в использовании.

В отличии от обыкновенного токарного станка, разница в том, что в токарно – копировальном станке добавляется копир.

Его изготавливают в основном или из старого фрезера, который можно приобрести недорого на таких сайтах, как Авито. Он размещается на фанере толщиной 12 мм и размерами примерно 20 х 50 см.

В центе фанеры прорезают отверстия, как для фрезы так и для крепёжных деталей. Фрезу закрепляют при помощи фиксаторов и упоров. Направляющую изготавливают из трубы, по которой будет двигаться часть площадки с расположенной на ней фрезой.

Установка площадки из фанеры

Как и фреза, так же важной частью копира будет специально установленный брусок, который можно будет снимать при ненадобности. Он который крепится горизонтально и лучшим размером его будет 7х 3 см, верхняя часть которого должна быть параллельна оси станка.

Упор, который играет роль копира, делают из толстой фанеры, например 15 -20 мм, крепят на рабочую поверхность вертикально непосредственно на переходной брус. Шаблоны, которые также изготавливаются из фанеры, которые при помощи крепежа устанавливаются к бруску, то есть к его передней части, а верхнюю часть совмещают с осью нужного шаблона.

Чертеж токарно — копировального станка

Намного лучшим результатом будет применение циркулярной пилы вместо фрезера.

Можно посмотреть видео: делаем токарный, токарно – фрезерный, токарно — копировальный станок по дереву своими руками ниже

Токарно – копировальный:

Токарно – фрезерный станок:

Токарный станок:

– мечта любого столяра, потому что с его помощью можно изготавливать самые разнообразные вещи и элементы декора для оригинального оформления дизайна, изготовления красивой мебели или отдельных эксклюзивных предметов. Но покупка такого оборудования зачастую оказывается невозможной из-за высокой цены и не каждый сможет себе позволить его приобретение.

Что потребуется для изготовления станка?

Если купить сложно, то можно сконструировать . На самом деле его конструкция не такая уж и сложная, достаточно немного поразмыслить и иметь хотя бы мизерное абстрактное мышление. Дело в том, что универсального оборудования нет, и каждый мастер хочет иметь максимально комфортный и удобный агрегат, поэтому решает изготовить его самостоятельно.

Основные элементы токарного станка:

• основа конструкции – станина;
• двигатель;
• вращающийся элемент;
• упор для размещения заготовки;
• направляющая балка;
• передняя и задняя бабка;
• стойка для задней бабки;
• опорная ось.

Перед тем как сделать токарный станок по дереву, необходимо изучить имеющиеся предложения и варианты готового оборудования от других мастеров. В любом случае цена самодельного станка окажется намного меньше, чем стоимость покупки нового оборудования заводского производства. Но, кроме готовых моделей, в продаже имеются станки наборами.

Его стоимость намного ниже, чем цена целого станка. Поэтому если нет материалов, необходимых для конструирования оборудование, то всегда можно заказать себе комплект и собрать его. А для создания станины и направляющих имеются приложенные чертежи.

Токарный станок по дереву обладает преимуществом по сравнению с металлообрабатывающим оборудованием. Его станина и несущие детали могут быть изготовлены из той же древесины, что намного упрощает процесс, потому что из этого материала можно сделать все что угодно.

Самодельный токарный станок по дереву своими руками

Из чего можно сделать станок?

В качестве мотора для самодельного токарного станка по дереву можно использовать все, что крутится:

• Дрель. В качестве приводного электрического механизма может быть применена обычная дрель. Важно понимать, что продолжительная работа без паузы способствует повышенному износу электроинструмента. Но для кратковременных операций она является отличным вариантом, тем более, когда других вариантов нет.
• Шуруповерт. Сделать мини токарный станок по дереву своими руками можно из шуруповерта. Этот вариант и вовсе является универсальным, так как оборудование можно перевозить и работать с ним где угодно. А если электроинструмент питается от напряжения 12В, то в качестве источника можно применить автомобильный АКБ.
• Асинхронный двигатель. Самым лучшим вариантом приводного устройства для точения древесины является асинхронный электродвигатель. Но им сложнее управлять, нежели двигателем постоянного тока. Зато посредством ременной передачи и примитивной коробки скоростей или использования редуктора вполне можно сделать качественные и производительные токарные станки по дереву своими руками.
• Двигатель от стиральной машины. Одним из самых удачных типов самодельного токарного станка по дереву является конструкция с использованием двигателя от стиральной машины Indesit. Мотор довольно мощный и имеет большой крутящий момент, поэтому тяга будет хорошая. А для регулирования скорости вращения можно найти массу электрических схем на тиристорах, симисторах или даже транзисторах с обратной связью.

Как сделать станину

В зависимости от типа выбранного мотора, можно приступать к конструированию станины.

Для такого токарного станка подойдет деревянный каркас. Потому что для не потребуется такая высокая жесткость, как при работе с металлом. Плюс ко всему этот материал легко поддается формованию, поэтому из него можно без особого труда вырезать любую деталь для самого точильного агрегата.

Стандартные размеры простого токарного станка:

• длина – 90 см;
• ширина – 50 см;
• высота – 45 см.

При таких габаритах станок сможет обрабатывать делали до 20 см в длину, диаметром 25 см.

Чтобы собрать конструкцию понадобятся:

• металлические уголки;
• трубы разного диаметра;
• стальные полоски шириной 2 см и 4 см;
• различные крепежи;
• ремень для привода.

Приводный ремень для токарного станка

Этапы сборки станины:

• два уголка располагаются на ровной доске, так, чтобы полки направлялись друг к другу;
• чтобы уголки располагались параллельно, нужно между ними поместить вкладыши с шагом в 5 см;
• направляющие скрепляются уголками, в торцах;
• все детали скрепляются и привариваются;
• станина закрепляется к верстаку или колоде.

Заготовка для задней бабки изготавливается из закаленной стали. Иногда функции задней бабки может выполнять и сам двигатель. Главное условие при выполнении деталей – соотнести центы передней и задней бабки.

Альтернативный вариант деревянной основы – станина из металла, потому что она будет иметь необходимую жесткость и прочность. А для изготовления центров, куда устанавливается заготовка, потребуется обратиться к токарю по металлообработке.

Для того чтобы максимально упростить конструкцию, лучше использовать двигатель от стиральной машины или мотор постоянного тока, так как им легче управлять, изготовив примитивный тиристорный регулятор мощности.

Особенности сборки копировального аппарата

А если необходимо изготовить копию сделанного деревянного изделия, то также можно сделать токарный станок по дереву своими руками с копировальной установкой. Он даст возможность выточить одинаковую резьбу или вырезать какое-либо изделие с идеальными параметрами. Для его изготовления можно также воспользоваться деревом в качестве корпусных деталей.

Копир – это дополнительное оснащение к токарному оборудованию. Он представляет собой брус или толстый кусок фанеры с профильным пропилом в виде формы будущих заготовок. При отсутствии необходимости в копировании деталей, профиль демонтируется, а устройство используется как обычный токарный вариант для изготовления уникальных деталей.

Как один из самых подходящих вариантов для изготовления корпуса и деталей станины является клееная фанера. Она довольно прочная, легко поддается обработке режущим и шлифовальным инструментом. А благодаря наличию фанеры различной толщины можно изготавливать жесткие и устойчивые конструкции.
