Технология производства брусчатки и тротуарной плитки

Обустраивая садовые дорожки на своем приусадебном участке, каждый владелец территории задумывается о создании красивых и функциональных элементов ландшафтного дизайна. Отличными материалами для изготовления тротуарной плитки в домашних условиях могут выступить:

• камень;
• спилы стволов;
• гравий.

Но наиболее распространенным решением для вашего участка в роли покрытия для дорожек и площадок выступает обычная тротуарная плитка. Известно, что она обладает превосходными характеристиками, привлекательным внешним видом и готова прослужить довольно-таки долго при благоприятных условиях. Если изготовить такие элементы для дизайна участка самостоятельно, то они будут сочетаться со стилем сада и дома.

Выбор материалов и подготовка инструментов

Прежде чем заняться изготовлением тротуарной плитки в домашних условиях, фото таких элементов непременно стоит рассмотреть. Так вы сможете определить для себя, каким видом должна обладать эта часть приусадебного участка. В состав такой плитки обычно входят:

• песок;
• цемент;
• вода.

Ингредиенты соединяются в определенной пропорции, которая зависит от марки используемого цемента и назначения изделий. Для прочных плиток рекомендуется использовать На качестве не рекомендуется экономить, чтобы в процессе эксплуатации не спотыкаться на рассыпающейся дорожке. Вода и песок должны быть очищены от листвы и посторонних включений. Но в песке могут присутствовать мелкофракционные камни. От этого качество бетона не ухудшится. Изделие в итоге только обретет более выраженную фактуру.

При изготовлении в домашних условиях инструкция предусматривает использование пластификатора. Вы можете добиться повышения прочности изделий и обеспечить их устойчивость к перепадам температур. Для заливки обычно используются пластиковые формы. Они представлены к продаже в широком ассортименте. Они могут обладать разными размерами и формами. Каждая форма обычно рассчитана примерно на 200 заливок.

Чтобы ускорить процесс изготовления, следует приобрести несколько штук. Для уменьшения бюджета можно воспользоваться пластиковыми контейнерами для пищевых продуктов. Такая тара обладает достаточной гибкостью, прочностью и мягкостью. Контейнеры незамысловатых форм позволяют изготавливать прямоугольные кирпичики.

Приготовление раствора

Прежде чем заняться изготовлением тротуарной плитки в домашних условиях, пошаговую инструкцию необходимо изучить. Ознакомившись с ней, вы сможете узнать, что перемешивание песчано-цементной смеси может осуществляться ручным способом, а быстрее справиться с работой можно с помощью перфоратора с насадкой в виде миксера. При планировании объема осуществляемых работ вы можете задуматься об использовании бетономешалки. Если она есть в арсенале хозяина, вы сможете дополнительно сэкономить время и силы. Подобное оборудование нашло свое применение при решении многих задач. Например, при ремонте заборных столбов или бетонировании русла ручья в собственном саду.

Изготовление тротуарной плитки в домашних условиях сопровождается замешиванием раствора. Первым засыпается песок, а после - цемент. Останавливать вращение емкости не нужно. Жидкость добавляется постепенно. При этом раствор должен постоянно перемешиваться. Не следует усердствовать с количеством воды, ведь раствор при этом может потерять прочность, что проявится в готовом бетоне. Чтобы исключить такую неприятность, на этапе затворения в раствор следует добавить водоотталкивающие добавки, а для повышения прочности применяется армирующее волокно.

При изготовлении тротуарной плитки в домашних условиях можно придать изделиям самые разные цвета. Для этого обычно используются пигменты, обладающие повышенной устойчивостью к атмосферным явлениям и ультрафиолету. Масса с их наличием в составе становится еще и устойчивой к щелочной среде. Объем добавляемого красителя вы сможете определить методом пробы. Начинать необходимо с 30 г, повышая пропорции. Однородную окраску смесь обретет через 7 минут. Готов ли состав? Это можно определить по отсутствию комков и равномерному распределению пигмента по всему объему материала.

Состав и пропорции раствора

Перед началом работы важно определиться с составом и пропорциями компонентов. Только тогда вам удастся получить плитку с высокими эксплуатационными характеристиками. Она должна содержать:

• песок;
• пластификатор;
• цемент;
• щебень;
• воду.

По желанию можно добавлять не только пигменты, но и диспергатор. Их наличие предполагает изменение пропорций. В состав при в домашних условиях следует добавить 23% цемента, 57% щебня и 20% песка. Что касается пластификатора, то он должен быть добавлен в объеме 0,5 % от массы цемента.

Определив количество сухих компонентов, вы должны добавить воду в объеме 40% от их массы. Если хотите использовать пигмент, то на 1 м 2 следует добавить 700 мл. Как упоминалось выше, в состав при изготовлении тротуарной плитки в домашних условиях можно добавить диспергатор, его объем составит 90 г на 1 м 2 .

Распределять сухие компоненты необходимо отдельно. Общая масса воды учитывается в зависимости от пропорции сухих ингредиентов. При использовании пигмента и диспергатора следует добавлять их методом разбавления в жидкости. Так, для получения квадратного метра морозостойкой плитки, толщина которой составит 4,5 см, необходимо 22 кг цемента, щебень в объеме 54 кг, 19 кг песка, 110 грамм пластификатора и 9 л воды.

Песок с цементом и пластификатором перемешиваются на первом этапе. Затем следует добавить щебень, а в самом конце - жидкость. Однако заливать ее в полном объеме сразу не стоит. Она должна добавляться небольшими порциями. Консистенция раствора должна получиться плотной, смесь должна держаться на мастерке, но не крошиться. При постукивании по форме состав должен хорошо растекаться. Перемешивание рекомендуется осуществлять в бетономешалке, но отличной альтернативой для малого объема работ является строительный миксер. Некоторые обходятся даже мастерком, но манипуляции в этом случае занимают больше времени.

Более подробно о пропорциональном соотношении ингредиентов

Пропорции при изготовлении тротуарной плитки в домашних условиях особенно важно соблюсти, если на поверхность будет оказываться внушительное воздействие. Используя стандартные ингредиенты (вода, цемент и щебень), вы должны воспользоваться следующей пропорцией: 1:2:2. На 50 кг цемента марки М-500 потребуется около 20 л пресной воды, что составляет примерно 2 ведра. Пластификатор добавляется к небольшому количеству жидкости, а после смесь соединяется с основным составом и хорошо перемешивается. В бетономешалку на следующем этапе можно засыпать гранитный щебень в объеме трех ведер. Все перемешивается с водой.

Снизить риск возникновения трещин в готовом изделии и увеличить его прочность можно, добавив гранитный отсев. На следующем этапе можно добавить мешок цемента, что составляет 50 кг или три ведра. Состав хорошо перемешивается после добавления каждой порции. Следующим шагом станет добавление еще одного ведра гранитного щебня. Затем в бетономешалку добавляются четыре ведра речного песка. После каждой порции состав нужно хорошо перемешать. Если требуется, можно добавить немного воды.

Теперь идет в ход последнее ведро щебня. Весь процесс размешивания смеси займет не более 10 минут. Упомянутые выше пропорции позволят получить густой раствор высокого качества. Его после перемешивания компонентов разливают по формам, содержимое уплотняют с помощью киянки. Формы следует немного потрясти, что обеспечит более плотную усадку. Через 2 дня плитку можно извлечь.

Особенности заливки в формы

Перед заливкой внутреннюю поверхность форм смазывают любым маслом, можно использовать даже отработанное машинное. В последующем это позволит облегчить расформовку изделий. Повысить их прочность можно, уложив в бетонную форму, наполненную наполовину, металлическую сетку. Взамен можно использовать проволоку или пруток.

Затем до краев заливается оставшийся раствор. Для вибрации можно применить вибростол. Если такой конструкции нет, ею может послужить полка или стеллаж. Следует выполнить несколько постукиваний по столу.

Этап сушки

При изготовлении тротуарной плитки в домашних условиях на следующем этапе необходимо будет освободить готовые изделия от форм. Перед этим они выдерживаются в течение трех суток, но предварительно их покрывают полиэтиленовой пленкой. В это время нужно поддерживать необходимый уровень влажности.

Застывающие изделия нужно периодически смачивать. После 3-х дней можно осуществить расформовку, отодвинув борта и осуществив потряхивание. Изделия досушиваются еще около 4 дней. В это время плитка наберет заданную прочность. Ее можно будет использовать в качестве покрытия площадок и садовых дорожек.

Изготовление форм

При изготовлении форм используется множество материалов, среди них:

• древесина;
• гипс;
• полиуретан;
• пластик;
• силикон.

С помощью них можно создать самые простые или сложные формы с определенной фактурой. Особого внимания заслуживают полиуретановые модели, которые отражают шаблон в мельчайших подробностях. Изделия могут получиться круглыми или прямоугольными. Изготовление форм для тротуарной плитки в домашних условиях наиболее часто осуществляется из древесины. Этот способ - один из доступных и простых. В этом случае применяется конструкция по типу опалубки.

За основу можно взять не только дерево, но и влагостойкую фанеру. Для этого используются планки небольшой толщины. Их распиливают на отрезки и соединяют между собой гвоздями. Лучше оставить свободный ход креплений, чтобы при высыхании состава можно было снять планки по отдельности. Такие формы подходят для изготовления самых простых элементов в стандартной конфигурации.

При изготовлении тротуарной плитки в домашних условиях своими руками можно использовать пластик, который ляжет в основу форм. Этот вариант является одним из бюджетных. Для этих целей можно использовать емкости по 5 л. Их обрезают по высоте, что позволяет получить корытца. Можно применить и другие виды пластиковых форм. Их изготавливают из контейнеров и ненужных упаковок.

Использование гипса

Довольно популярным материалом является и гипс. С помощью него на материал можно перенести любой шаблон. Для отливки изделия необходимо использовать гипсовую смесь и пример элемента облицовки, который вы хотите выпустить в домашних условиях. Плитка обрабатывается жиром, чтобы исключить налипание смеси. Элемент укладывается внутрь опалубки, для которой можно использовать ограничители и дерево.

Гипс следует развести перед заливкой, чтобы не допустить его схватывания. Для увеличения прочности можно добавить цемент или пластификатор. Жидкая масса заливается внутрь, чтобы она покрыла образец с запасом в 2 см. Раствор застывает быстро, но для полного отвердевания необходимо подождать сутки. Когда вы снимете его с заготовки, у вас получится форма, отражающая конструкцию изделия.

Рентабельность бизнеса по изготовлению плитки

Довольно многих начинающих предпринимателей интересует вопрос окупаемости при изготовлении тротуарной плитки в домашних условиях. Если работы вы осуществляете на собственной территории, то стоимость аренды учитывать не нужно, как и расходы на зарплату рабочим, ведь с процессом вы можете справиться самостоятельно. А вот затраты на электроэнергию и водоснабжение необходимо учесть. Стоимость одного кубического метра бетона тоже важна.

В примере рассматривается материал, из которого вы сможете получить 16 м 2 плитки. С учетом доставки стоимость сырья составляет 110 руб. Электроэнергия обойдется в 1,3 руб. Налоги составляют 1,2 руб. Эти данные верны для изготовления одного квадратного метра плитки. Себестоимость изготовления тротуарной плитки в домашних условиях в итоге составит 125 руб. за квадратный метр.

Варианты изготовления плитки

В основе тротуарной плитки чаще всего лежит цементно-песчаная смесь. Но существует еще несколько вариантов, один из которых вы сможете использовать для домашнего производства. Например, чуть большее количество песка в состав добавляется, чтобы исключить вымывание красителя. Но в этом случае изделия получаются менее прочными. Иногда это не столь важно, если на поверхность планируется оказывать лишь пешую нагрузку.

Такое покрытие можно сделать слоеным, дополнительно армировав рубленым стекловолокном или геотекстилем. Рассматривая варианты изготовления тротуарной плитки в домашних условиях, от армирования вы можете отказаться. Если у вас в наличии есть вибростол с гашением колебаний в ненужных направлениях, то можно выполнить «слойку» самостоятельно. В этом случае целью выступает экономия количества пигмента. Его добавляют в верхний слой.

Тротуарная плитка – простой и надежный способ устроить садовую дорожку, тропинку, подъездную аллею на даче или выложить площадку во дворе частного домом. В зависимости от места применения к плиточному покрытию дорожек предъявляются разные требования, относительно прочности и способа укладки.

Одним из факторов, определяющим долговечность эксплуатации дорожки из плитки, является раствор для укладки. При этом многие предпочитают изготовить тротуарную плитку своими руками.

Вибропрессованная или вибролитая плитка

С точки зрения технологии промышленного изготовления, плитку можно сделать двумя способами:

Вибролитая тротуарная плитка (стоит дешевле, используется в частном строительстве).

Технология изготовления: бетонный раствор заливается в формы, которые устанавливают на вибрирующую поверхность. В процессе вибрации, раствор равномерно заполняет форму и из него выходят пузырьки воздуха. После, формы размещают на стеллажах для сушки. Через 2-3 дня извлекают плитку и досушивают.

Вибропрессованная тротуарная плитка (более стойкая, предназначена для использования в местах с интенсивной нагрузкой).

Технология производства схожа, но дополнительно раствор придавливают прессом (вибропресс). В результате получается более уплотненная смесь и соответственно, более прочная структура материала. Плитку сушат в специальных камерах.

Самостоятельно сделать можно только вибролитую плитку для дорожек, тропинок. Сразу акцентируем внимание – самодельная тротуарная плитка не предназначена для укладки в местах интенсивного передвижения транспорта, но станет незаменимой для формирования садовых дорожек на даче.

Какая тротуарная плитка лучше – вибролитая или вибропрессованная?

Согласно отзывам на форумах, 80% пользователей сходятся во мнении – самая лучшая тротуарная плитка та, которая изготовлена в заводских условиях путем вибропрессования. Она дороже (~ 20%), но долговечнее. Смысл в том, что получается более плотный бетон, имеющий меньше пор, соответственно, плитка мало впитывает воду, не крошится и устойчива к истиранию.

Но, прессованная плитка имеет ограниченный выбор цветов и форм, а литая, наоборот, отличается простотой изготовления, а значит, доступнее, плюс, можно отлить практически любую форму, и большой выбор оттенков.

Наибольшим разрушениям плитка подвержена зимой, когда попавшая внутрь бетона вода замерзает и расширяется. Конечно, можно защитить вибролитую плитку гидрофобными составами, но это не сделает её вечной, срок службы меньше, чем у прессованной. Тем не менее, для частного использования в условиях ограниченного бюджета, можно прекрасно обойтись самодельной тротуарной плиткой.

Как отличить вибролитую плитку от вибропрессованной?

Визуально. Первая будет иметь неоднородную гладкую структуру, вторая – однородную, шероховатую. Парадоксально, но вибролитая более красивая внешне (на момент продажи) – яркая, гладенькая (примеры на фото). Разница проявляется в процессе эксплуатации.

Преимущества тротуарной плитки

Почему тротуарная плитка стала популярной, оставив далеко позади асфальтированные, бетонированные и насыпные ? Потому, что тротуарная плитка для дорожек на даче имеет ряд плюсов перед другими видами покрытия:

– влаго- и паропроницаемость покрытия. Под дорожкой, выложенной из плитки сохраняется естественная микрофлора, а испарение влаги происходит как при рыхлении почвы, т.е. более равномерное. Это не мешает росту корней кустарников и деревьев, а растущие вдоль садовой дорожки растения дольше обходятся без полива;

– эстетичность. Благодаря различным формам и расцветкам плитки можно сделать красивый рисунок (выложить орнамент, узор) на дачной дорожке; – ремонтопригодность и возможность замены, перемещения бетонной плитки при необходимости; – долговременность. Приготовленная и
, будет эксплуатироваться в течении 50 лет; – возможность устройства дорожек сложной конфигурации своими руками.

Есть два способа получить плитку для тротуаров и дорожек.

• Во-первых, купить готовую тротуарную плитку. Меньше мороки, быстрее, проще и стоимость ненамного дороже. Но никто не застрахован от фальсификата в этой отрасли производства, а изготовление тротуарной плитки своими руками дает уверенность в её качестве.

• Во-вторых, сделать самостоятельно. Вот этот способ и рассмотрим подробно, начиная с материала и заканчивая расформовкой.

Мастер-класс по изготовлению тротуарной плитки

Материал для изготовления тротуарной плитки

Нельзя сделать качественный продукт из чего попало. Поэтому в процессе перечисления будем делать акценты на свойствах материала и требованиях к ним.

1. Цемент

Определяет качество плитки. Какой цемент использовать для тротуарной плитки? Для изготовления раствора нужен цемент высокой марки (М400 – минимум, в идеале М500). Марка цемента обозначает его прочность при сжатии. Соответственно, чем выше марка цемента, тем прочнее будет раствор бетона, который лежит в основе рецепта производства тротуарной плитки. Использование цемента М-500 придаст плитке такие свойства как морозоустойчивость, прочность и водостойкость.

Для изготовления плитки подходит только свежий цемент (за месяц хранения цемент теряет 5% своих свойств). Проверить качество цемента можно сжав в кулаке горсть порошка. Если он просочится сквозь пальцы – материал свежий, если собьется в комок – лучше не покупать.

Примечание. Не стоит пытаться сэкономить, приобретая марку М 300, т.к. в этом случае расход цемента существенно возрастет.

2. Наполнитель для цементного (бетонного) раствора

• крупный наполнитель. В качестве заполнителя применяется отсев, мелкий щебень, шлак или галька. Для работы они должны быть чистыми.

• мелкий наполнитель. К нему относится песок фракции 0,4-0,6 мм. При этом важно, чтобы он не содержал примесей и глины.

3. Вода

Для раствора используется питьевая вода комнатной температуры.

Продается в виде порошка или готовой смеси. Для чего нужен пластификатор? Предназначен для сообщения раствору дополнительных свойств, снижения расхода цемента и воды, увеличения плотности бетона, облегчения процесса замеса раствора.

Какой пластификатор лучше для тротуарной плитки?

Хорошие отзывы заслужили: Вестпласт, PLASTIMIX F, ПОЛИПЛАСТ СП-1, Master Silk. Но, самый лучший (популярный среди пользователей) – добавка Суперпластификатор С-3.

Добавление пластификатора в бетонный раствор гарантирует малую истираемость плитки, её влаго- и морозостойкость.

5. Краситель для тротуарной плитки (пигмент)

Краска позволяет создавать плитку разных цветов. Важно, чтобы красящие пигменты были светостойкими. Учитывая высокую цену красителей (от 1500 до 8600 тыс. руб.) пользуется спросом двухцветная тротуарная плитка. В верхний слой добавляется краситель, нижний остается серым.

Материал подготовлен для сайта www.сайт

6. Фиброволокно (армирующее волокно)

Фибра для бетона нужна чтобы повысить прочность плитки. Для армирования бетона используется полипропиленовая фибра (волокна длиной до 20 мм, и диаметром 10-50 мкм).

Например, фибра полипропиленовая Micronix 12мм. (165,00 руб/кг), рубленное стекловокно (145,00 руб/кг) или фибра базальтовая MicronixBazalt 12мм (98,00 руб/кг) (на рисунке по порядку).

Примечание. Длина волокна не должна превышать диаметр самого крупного наполнителя в бетонном растворе.

Хорошо смазанная форма облегчит извлечение плитки.

Можно купить специальную смазку для форм, например, Лироссин (Украина, 210 руб/5 л.). Это концентрат, который разбавляется водой в соотношении 1:10. Или Эмульсол (Россия, бочка 175 и 40 кг, продается на разлив по 38 руб/л).

Чем смазывать формы для тротуарной плитки в домашних условиях?

Пользователи советуют не тратить на промышленную смазку средства, а использовать аналоги (заменители):

• моторное масло (можно отработанное);

• мыльный раствор. Самый дешевый раствор из воды и моющего средства, который способствует быстрому извлечению плиток из формы;

• подсолнечное (растительное) масло.

Некоторые мастера используют соляной раствор, однако после него на плитке остаются соляные разводы, а силиконовые и пластмассовые формы быстро приходят в негодность. Другие предлагают покрыть форму двумя слоями лака. Такое покрытие обеспечит легкое скольжение плитки. Но, такой способ применим только для пластиковых форм, плюс, лак быстро деформируется, что отразится на качестве боков и лицевой поверхности плитки.

Инструмент и оборудование для изготовления тротуарной плитки

Зависит от количества изготавливаемой плитки.

Самым простейшим решением является использование старой стиральной машинки, включенной на режим отжима. Такой самодельный вибростол для тротуарной плитки, позволяет получить отлично уплотненную (утрамбованную) смесь для изготовления дорожной плитки.

3. Стеллаж для сушки тротуарной плитки (сушилка) . Любое место, на котором в течение 2-3 дней будет сушиться плитка в форме, еще неделю без формы, а затем окончательно досушиваться еще в течение месяца.

4. Ведро, тазик или подходящая емкость . Служит для нагрева формы с плиткой и облегчения процесса извлечения плитки из формы.

5. Формы для изготовления тротуарной плитки . С формами проблем вообще не возникает благодаря их разнообразию (можно заказать в интернет-магазине). Чтобы ускорить процесс лучше сразу приобрести десяток форм.

Виды форм для плитки

. Применяются для изготовления плиток сложных форм с различной структурной поверхностью. Эластичность материала (силикона) одновременно плюс и минус формы. Преимущество в том, что они воспроизводят рисунок в самых мелких деталях. Недостаток – форма расширяется (раздувается) от бетона и меняет свою форму, что сказывается на геометрии изделия (деформация). Одна форма рассчитана (выдержит) на 50 циклов.

.

Используются для изготовления простого узора. Достоинства формы из пластика: гибкость, прочность и долговечность. Расчетный период эксплуатации форм – 800 циклов.

.

Полиуретан лучше держит форму, нежели силикон, но дороже по стоимости. Полиуретановой формы хватит на 100 циклов.

Как сделать формы для тротуарной плитки своими руками

Несколько вариантов изготовления форм из подручных средств:

• Деревянные формы можно сбить из обрезков фанеры или досок, и скрепить между собой металлическими уголками.

Сделать форму из дерева со сложной геометрией не получится. Деревянная формочка может быть выполнена в виде треугольника, квадрата, ромба, прямоугольника или шестигранника.

Примечание. Собираясь сделать форму для тротуарной плитки, учтите, что в расчет принимаются её внутренние размеры.

• Пластиковые формы можно сделать из полосок, вырезанных из коробов для коммуникаций. Трудно, но вполне реально изготовить сложную многоугольную форму, схема которой приведена ниже.

Примечание. В такой самодельной форме отливаются плитки непосредственно в месте укладки.

• Формы из пищевых контейнеров (судочки, лоточки, пластиковые емкости)

• Изготовить самостоятельно из полимера (но это уже из разряда частного предпринимательства, останется оформить ИП и открыть своё дело - бизнес по производству тротуарной плитки в промышленных масштабах).

Совет. Выбирая фигурную форму, обратите внимание на наличие половинок и деталей (составляющие элементы, фрагменты), чтобы при укладке избежать лишней резки плитки.

Изучая вопрос как сделать тротуарную плитку своими руками важно обратить внимание и на то, как правильно подобрать пропорции и каким образом нужно замесить раствор для укладки.

Раствор для тротуарной плитки – пропорции, состав, приготовление

Для начала предоставим готовый рецепт раствора для тротуарной плитки при заданной толщине в 60 мм. А затем расскажем, как правильно смешивать компоненты.

Состав раствора для тротуарной плитки приведен в таблице

Компоненты (добавки)	Пропорции для изготовления в %	На 1 м.кв. плитки	На 1 м.куб. раствора
Цемент М 500	21 %	30 кг	500 кг
Отсев или мелкий щебень	23%	32 кг	540 кг
Песок	56%	75 кг	1300 кг
Пластификатор С-3	0,7% от массы бетона	50 гр	1,9 литра
Краситель	7% от массы бетона	700 гр	10 кг
Фиброволокно в количестве на 1м3 бетона	0,05% от массы бетона	60 гр	0,7-1,0 кг
Вода	5,5% от массы бетона	8 литров	130 литров

Из 1 м. куб. раствора можно сделать 16,5 м. кв. тротуарной плитки, при толщине 60 мм.

Чтобы приготовить хороший раствор для тротуарной плитки, нужно смешивать компоненты в бетономешалке в определенной последовательности, с определенным режимом перемешивания.

{banner_advert_2}

1. Подготовка раствора

Пластификатор смешивается с незначительным количеством воды и заливается в бетономешалку. Для затворения используется только теплая вода, т.к. в холодной добавки не растворяются. При перемешивании нужно следить чтобы пластификатор растворился полностью.

Краситель также смешивают с горячей (примерно 80 °С) водой в соотношении 1:3. Нужно наблюдать, чтобы красящий раствор получился однородным. Наличие комочков «выльется» в появление кратеров на лицевой поверхности плитки.

Далее поочерёдно добавляется наполнитель (щебень и песок), затем цемент. Периодически в цементно-песчаную смесь доливается вода для более удобного перемешивания. Основная масса воды подается в конце замеса.

Оптимальный режим (время) перемешивания цементного раствора

Смесь для тротуарной плитки готова, когда она держится на мастерке плотной массой, не растекаясь. При заливке раствор должен легко заполнять форму.

2. Подготовка формы

Поверхность формы смазывается выбранной смазкой. В процессе нужно следить, чтобы на поверхности не образовывались пятна от смазывающего вещества. Форма должна быть немного жирной, для лучшего скольжения изделия по поверхности.

Примечания. При излишней смазке на плитке образуются впадины. При недостаточной – затруднено вынимание.

3. Технология изготовления тротуарной плитки (формовка)

На этом этапе раствор заливается в формы. При этом если изготавливается двухцветная плитка, то форма заполняется серым бетоном на 75%, а затем заливается цветным. Перерыв между заливками не должен превышать 20 мин. В противном случае, слои раствора непрочно схватятся между собой.

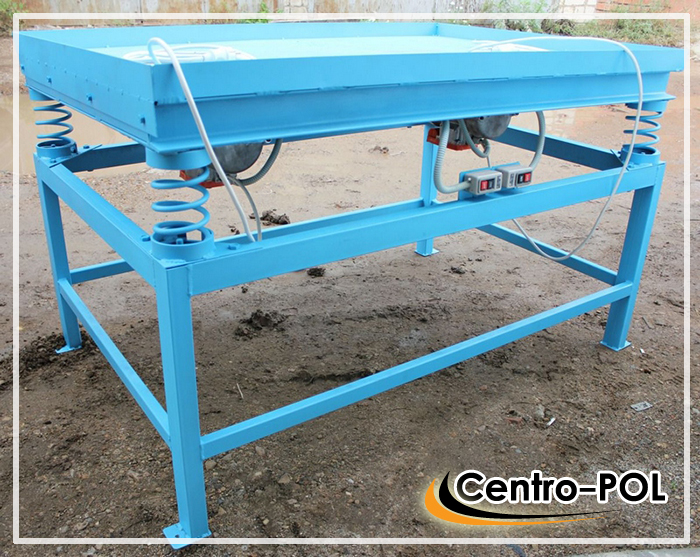

Залитые формы нужно встряхнуть и поставить на вибростол. Продолжительность нахождения формы на вибростоле составляет 5 мин. Индикатором готовности служит появление белой пенки – это значит, что из раствора выбились все пузырьки воздуха. Излишняя виброобработка (встряхивание формы) может привести к расслоению раствора. Сигналом для прекращения вибраций служит оседание белой пенки.

Совет. При изготовлении двухцветной тротуарной плитки вибрацию нужно проводить после заливки каждого слоя. Вторая вибрация длится 2-3 минуты, при этом пенка может не появиться.

4. Сушка тротуарной плитки в домашних условиях

Заполненные раствором формы устанавливаются на стеллажи для последующей сушки, которая занимает 2-3 дня. Место для сушки должно быть защищенным от прямых солнечных лучей, хорошо проветриваемым. Чтобы снизить скорость испарения влаги из раствора формы лучше накрыть полиэтиленовой пленкой.

5. Расформовка тротуарной плитки (извлечение из формы)

Как вытащить плитку из формы?

Облегчить процесс извлечения, можно опустив форму с заливкой на 5 сек. в горячую (около 60 °С) воду. От тепла форма расширяется, и плитка вынимается без дефектов и проблем.

Изделие следует выбивать на мягкое основание, например, расстелить старое одеяло.

Обратите внимание, извлеченная плитка хорошо держит форму, но раствор еще не затвердел полностью, поэтому состав будет крошиться и может треснуть или поломаться. Вынутая плитка хранится на тех же сушильных стеллажах еще неделю. Затем ее можно складывать на паллете и окончательно досушивать еще месяц. За этот период плитка наберет требуемую прочность.

Сколько стоит изготовить тротуарную плитку в домашних условиях?

Это не праздный интерес, а рациональный подход, требующий подсчетов, составления сметы для определения бюджета и рентабельности.

Расчет стоимости изготовления тротуарной плитки

Материал	Цена
Цемент (М 500 Портланд)	300-500 руб/мешок 59 кг
Щебень гранитный фракция 3-10 мм (чем крупнее тем дешевле)	1 500-2 000 руб. за куб
Песок сеяный	600 руб./м.куб.
Пластификатор (С-3)	80 руб/л
Краситель	от 1500 до 8600 руб/25 кг Стоимость зависит от устойчивости к воздействию внешней среды
Фиброволокно	от 98 до 165 руб/кг
Смазка для формы	от 0 до 100 руб/л
Формы (цена варьируется в зависимости от формы, размера и материала)
- пластиковые	из первичного пластика: 69-200 руб/шт. (в зависимости от размера) 43-60 руб/шт. из вторичного пластика: 43-60 руб/шт.
- силиконовые	120-150 руб/шт.
- полиуретановые	200-370 руб/шт.
- простые «кирпичики»	от 30 руб/шт.
- оригинальные	до 1 500 руб/шт.

В таблице приведены примерные цены за единицу продукции. Итоговая сумма зависит от расхода.

Цена готовой тротуарной плитки простой конфигурации начинается от 200 руб. за м.кв, фактурной от 450 руб. Умножьте на требуемую квадратуру (площадь) и приплюсуйте доставку. Сравните полученные результаты. В среднем экономия составляет от 10% (для местной плитки) до 25% (для брендовой). При этом, следует понимать, что каждый производитель в условиях конкуренции стремится максимально удешевить свою продукцию. Как правило, это сказывается на качестве, которое не всегда можно определить сразу, а только спустя некоторое время.

Дефекты тротуарной плитки

В пользу самостоятельного изготовления тротуарной плитки можно отметить:

• уверенность в качестве продукта;

• возможность изготавливать плитки в перерывах между другими делами;

• увлекательность процесса;

• красивый результат и гордость за собственные успехи.

Изначально в работе по созданию дорожного покрытия мастера применяли исключительно дикий и никак не обработанный камень – со сколами, острыми краями, асимметричной формы. Дорожки, выложенные таким камнем, не были удобными и потому постепенно человечество начало изобретать различные способы обработки сырья, а также придумало технологии производства плитки для тротуаров. С современными технологиями, а также нюансами, которыми обладает производство тротуарной плитки из песчаника дикого камня,познакомимся в следующих разделах статьи.

Общие сведения о изготовлении плитки для тротуаров

В современном мире изготовление плитки является одной из крупнейших промышленных отраслей, в которой работают огромные фабрики и заводы, частные производственные предприятия. Подобное развитие отрасли вполне обосновано, потому, что тротуарная плитка – продукция, пользующаяся спросом у потребителя.

Из-за такого спроса на материал в интернете появилось множество статей на тему открытия собственного плиточного предприятия, которое должно с момента своего запуска обеспечить владельцу баснословные прибыли. Но это не так – предприятие будет доходным только в том случае, если вы не только правильно рассчитаете затраты на производство тротуарной плитки, но и досконально изучите технологии изготовления материала, которые на деле не являются такими уж простыми.

Более того, для открытия предприятия выпускающего плиточный материал нужно будет арендовать достаточно большое помещение, потому что вам придется разместить довольно габаритное оборудование для выработки плитки. Какое оборудование используется в процессе выработки плитки – подробно поговорим в следующем разделе статьи.

Производственное оборудование и виды технологий

Главный агрегат, который используется в производственном процессе по выпуску плитки - это вибропресс, который показан на фото выше. Для прибыльного предприятия понадобится не один такой станок, потому что вибропрессовочная машина рассчитана на конкретную площадь вырабатываемого материала. Технология изготовления тротуарной плитки подразумевает использование вибропрессовального агрегата для уплотнения, заливаемого в прибор раствора. В принципе, устройства данного типа применяются в производстве любых изделий из бетона.

Вибропрессовальные агрегаты бывают разными: они могут различаться по размерам площадки для формовки плитки, по габаритам, уровню автоматизации рабочего процесса. От конкретного вида прибора будет зависеть и цена на него. В среднем стоимость вибропресса начинается от трех с половиной тысяч евро.

На заметку: Стоимость вибропрессовального агрегата будет зависеть и от бренда, выпустившего оборудование. Такая стоимость является не совсем «честной», так как большую часть цены вам придется уплатить просто за имя. Поэтому закупая оборудование – не спешите, поищите надежный станок в ассортименте отечественных брендов.

Без вибропресса вам не обойтись, если вы выбрали в качестве технологии производства вибропрессования. Но есть и другая схема производства материала – вибролитье.

Что нужно для изготовления тротуарной плитки таким способом? Разумеется, специальное оборудование, а именно – вибростолы. При выработке материала литым способом вибростол будет уплотнять бетонную смесь, за счет высокой вибрации. Вибрация удалит из раствора лишнюю воду и воздух и позволит получить плитку качественную и долговечную.

По своей конструкции вибростолы – простейшие устройства. Выглядят они как обычные столы, но только сделаны из металла и оснащены мотором, как показано на фото выше. Вибростолы и вибропресс – оборудование основное, но для производства плитки нужно будет также закупить и второстепенное техническое оснащение. Давайте узнаем, какие дополнительные устройства и агрегаты нужны в любом случае, независимо от вида производства плитки.

Дополнительное производственное оснащение

Выше уже говорилось о том, что виды производства плиточного материала могут быть разными, но какую бы технологию выработки вы ни выбрали, помимо основного оборудования на предприятии должно присутствовать оборудование дополнительное:

• Формы для плитки. Эти формы изготавливаются из самых разных материалов: существуют формочки пластиковые, полиуретановые, силиконовые, резиновые, формопластовые. Нужно знать о том, что некоторые виды форм категорически неприменимы в масштабном производстве продукта, их лучше закупать для использования на небольшом частном предприятии. Что же касается такого способа изготовления плитки, как вибропрессовка, то в нем употребляют специальные стальные пресс-формы;
• Смеситель. Плиточное производство невозможно без бетоносмесителей. Эти агрегаты помогают приготовить качественный бетонный раствор для изготовления тротуарной плитки.Бетоносмесители бывают различных типов, но в процессе выработки плитки чаще применяют устройства гравитационные и принудительные. Чем больше плитки должно вырабатывать предприятие, тем большего объема агрегат потребуется для производственного процесса;
• Сито. Еще один тип оборудования, без которого нельзя обойтись в ходе выработки плитки – это вибросита. С помощью данного инструмента просеиваются сыпучие компоненты для изготовления смеси.

Также на крупном предприятии по выработке плитки потребуется такое устройство,как штабелер. При помощи этого устройства легко складируется произведенная продукция. Мы уже говорили о том, что производство плитки может вестись двумя способами - вибролитьем и вибропрессованием. В чем разница между технологиями – разберемся вместе, подробно изучив указанные способы изготовления.

Выработка плитки методом вибропрессования

Вкратце описать данную технологию возможно так: раствор помещается в пресс-форму и затем вибрирует в вибропрессе под определенным давлением. Вибропрессование – метода, идеально подходящая для выработки крупных партий материала, потому что данный процесс поддается максимальной автоматизации. Более того, путем вибропрессовки возможно получить двухслойный продукт, а также цветную плитку. Процесс выработки готового материала на оборудовании данного типа проходит в несколько этапов:

• Приготовление раствора. Если плиточные изделия будут однослойного типа – раствор замешивается в одном бетоносмесителе, если в готовом продукте будет два слоя – задействуются два замешивающих смесь агрегата. Пропорции компонентов подбираются в индивидуальном порядке. Состав смеси для производства тротуарной плитки зависит от разных факторов: качества сырья, назначения готовой продукции и так далее. Как только смесь готова – ее тут же переливают в формы и устанавливают в пресс;
• Этап формовки. На формовочном этапе матрица устройства будет плотно прижиматься к площадке агрегата и после того, как пуансон опустится до нужного положения – происходит включение вибраторов. Вибрирующие импульсы будут воздействовать на загруженную смесь, и вызывать ее уплотнение. Процесс формовки не длится слишком долго – обычно через пять минут отформованные изделия полностью готовы, можно выключать пресс и перемещать продукцию на паллеты.
• Этап сушки. Для сушки плитка перемещается в спецпомещения, где его дополнительно обрабатывают, горячим паром. Если возможности сушить изделия паром нет, целесообразно в процессе замеса раствора, использовать специальные добавки для производства плитки, – например, портландцемент.

Подробно посмотреть процесс выработки плиточных изделий по методу вибропрессования можно на видео:

Вибропрессование также делится на два отдельных подвида: гиперпрессовка полусухая и вибропрессовка полусухая.

Рецептура приготовления смеси при полусухом вибропрессовании отличается тем, что компоненты засыпаются в бетоносмеситель в полусухом состоянии и к ним в обязательном порядке добавляется щебенка. Плитка, произведенная по данной методе очень и очень похожа на дикий камень.

При гиперпрессовке смесь уплотняется не при помощи вибрационных импульсов, а за счет воздействия давления. Для производства изделий по данной технологии чаще всего применяется двухсторонний пресс. По отзывам профессионалов, плитка, полученная методом гиперпрессования, отличается повышенной прочностью. Вибропрессование - технология, позволяющая получить продукт максимально устойчивый к температурным перепадам (и холоду и теплу), влаге, механическим воздействиям. ГОСТ на данный продукт позволяет использовать в качестве компонента смеси бетон с пониженным содержанием воды, а потому его производство получается экономичным.

Описание технологии вибролитья

Если плитка производится по методе вибролитья, то наведенный раствор переливается в формы вибростола. Этим способом не получится выработать значительное количество изделий за один раз, но он считается более дешевым, а потому именно так изготавливается плиточная продукция на частных предприятиях.

У вибролитья есть и свои плюсы: этот способ позволяет получать плитку разных форм, цветовой палитры, возможно выработать материал с красивой глянцевой поверхностью. Процесс выработки изделий состоит из следующих последовательных этапов:

• Замешивание смеси. Если плитка будет цветной, то в процессе замешивания смеси используется два бетоносмесителя. В первом агрегате мешается обычная смесь, компонентами которой являются цемент и песок для изготовления тротуарной плитки,во второй машине в раствор добавляются красители;
• Подготовка форм. Формы при вибролитье выбираются любые и из любых материалов. Куда важнее правильно расположить их на столе – формы устанавливаются так, чтобы между ними практически не было промежутков. Сначала в формочки выливают смесь с красителем, затем включают вибростол в режим работы на 10-12 секунд, а после доливают в них смесь без пигмента и раствор уже льется в форму до краев;
• Обработки вибрацией. Долго продукцию воздействию вибрации подвергать не нужно – достаточно 6-10 секунд;
• Сушка. Сушка должна происходить в течение 48 часов. При этом поддоны с формами ни в коем случае нельзя ни сдвигать, ни перетаскивать по помещению;
• Распалубка изделий. Осуществляется распалубка путем нагрева форм на водной бане. Но и на этом этапе плитка еще не считается готовой – ее нужно упаковать и дать постоять для окончательного затвердевания. В среднем процесс затвердевания длится от одной недели, но если происходило изготовление тротуарной плитки зимой – изделия должны доходить до кондиции в течение 3-х недель.

Плитка, выработанная методом вибролитья, получается гладкой, а потому ее нельзя применять там, где температура внешней среды часто опускается ниже нуля, но зато такая плитка позволяет оформлять дорожки и тротуары по настоящему оригинально.

Тротуарная плитка может иметь различную форму, ею выкладывают дорожки в саду, используют для детских площадок, парков, на дачных территориях и так далее. Этот материал является экологически чистым и прочным, придает участку красивый аккуратный вид. Плитку можно изготавливать самостоятельно, если соблюдать технологию, то получается высокое качество и оригинальность. При самостоятельном изготовлении можно значительно сэкономить средства, такая плитка является устойчивой к изменению температур, и выдерживает различные нагрузки. Сделать поверхность оригинальной поможет разнообразие цветов.

Какие инструменты и материалы необходимо использовать для изготовления тротуарной плитки в домашних условиях?

Чтобы плитка получилась качественной, необходимо правильно приготовить состав, с соблюдением всех пропорций, а также обеспечить естественную сушку изделия. Для изготовления плитки необходимо использовать:

• бетономешалку;
• вибрационный стол, он может быть приобретенным или сделанный самостоятельно;
• специальные формы, их также можно купить в строительных магазинах или выполнить своими руками.
• вспомогательными материалами являются: ведро на 10 литров, перчатки и лопата. Для изготовления плитки используют следующие компоненты:
• щебенку, которая имеет фракцию до 10 миллиметров;
• цемент 500, вода и песок;
• добавки химического происхождения, то есть пластификатор и другие;
• если есть необходимость, то краситель;
• также понадобиться смазочное средство для формочек.

Технология самостоятельного производства тротуарной плитки

Изготовление тротуарной плитки в домашних условиях делится на несколько пунктов:

1. Вначале необходимо подготовить формы.
2. Затем приготавливают раствор для заливки.
3. Формирование материала с помощью вибрационного стола.
4. Выдержка времени для застывания.
5. После застывания плитки необходимо достать из форм, это называется распалубкой.

Как подготовить формы для изготовления плитки?

Формы могут быть резиновыми, пластиковыми или полиуретановыми, их можно использовать несколько раз. Самостоятельное изготовление форм можно выполнить из деревянного или оцинкованного материала. Чтобы в дальнейшем без проблем достать готовую плиту, форму смазывают специальным средством. При этом формы служат долго, и хорошо очищаются от излишков раствора. Средство наносят небольшим слоем так, чтобы впоследствии на плите не оставались поры из-за чрезмерного нанесения жира.

Такое средство можно приготовить самостоятельно из 50 граммов моторного масла и 1,5 литра воды, его необходимо долго размешивать. Для смазывания форм также можно применять масло растительного происхождения или разведенное с водой хозяйственное мыло.

Если смазочное средство не применяется, то перед заливкой форм используют специальный антистатик, а после вытаскивания плиты, тару обрабатывают соляной кислотой.

Приготовление заливки для плит

Вначале необходимо приготовить все материалы для приготовления заливки, в том числе пластификатор и окрасочные средства, если плитка будет цветной. Добавка пластификатора должна быть 0,5 процентов от всех составляющих сухих элементов. Например, для 80 литров раствора необходимо 400 граммов пластификатора, его предварительно разводят с водой, а затем доливают к раствору. Таким же образом разводят и окрашивающее средство.

Бетономешалка должна быть влажной, для этого её предварительно ополаскивают водой. Во время замешивания цемента берется больше, чем жидкости на 30 процентов. Например, 4 части цемента и 3 воды с включением пластификатора и окрашивающего элемента, тогда заливка будет прочной.

В бетономешалку заливают воду, затем насыпают цемент и отсев, и разведенный пластификатор, если есть необходимость, то и краситель. Перемешивание выполняется до однородности. При отсутствии бетономешалки можно перемешивать заливку вручную, но на это понадобятся немалые усилия.

Заполнение форм, выдерживание времени до застывания, и распалубка

После приготовления смеси, ею заливают формы, а для того чтобы уплотнить бетон используют вибрационный стол. Форма должна быть залита на высоту до 4 сантиметров, чтобы сэкономить, смесь можно выкладывать слоями. Но при этом заливка для внешнего цветного слоя должна изготавливаться отдельно.

Если в растворе не применяется щебенка, то необходимо произвести армирование с помощью специальной сетки, для увеличения прочности изделия. Её укладывают между слоями во время заливки.

После заполнения форм, их устанавливают на вибрационный стол, под его действием раствор уплотняется, поэтому получившееся свободное пространство заполняется. Держать формы на вибрационном столе необходимо до 5 минут, когда сверху образуется белая пенка, это значит, что воздух вышел, и плитку можно снимать.

Затем формы снимают с вибрационного стола, и устанавливают на ровную поверхность так, чтобы прямые солнечные лучи не попадали на изделие. Спустя два дня плитку можно доставать, предварительно погрузив форму в горячую воду. Извлечь плиту можно с помощью легкого постукивания резиновым молотком по стенкам тары, делать это нужно аккуратно, чтобы на изделии не пошли трещины. Если не делать нагрев, то плитка может стать бракованной или иметь маленький срок службы.

После того как плиты вытащены, их помещают на поддоны, закрывают полиэтиленом, и оставляют на неделю для полного затвердения.

Во время застывания все формы должны располагаться строго вертикально, иначе плитки будут неровными, то есть бракованными.

Как самостоятельно изготовить вибрационный стол?

Изготавливая вибрационный стол самостоятельно, можно сэкономить средства на его приобретении. Для его сооружения понадобиться:

• поверхность, которая может сыграть роль столешницы, можно взять металлизированный лист до 5миллиметров толщины;
• любой вид двигателя, можно от стиральной машинки;
• покрышка, 4 амортизатора можно бывшего употребления или веревка.

Двигатель закрепляют в нижней части столешницы, а на валу устанавливают эксцентрик, Плоскую поверхность укладывают на покрышку, устанавливают на амортизаторы или подвешивают за веревки в виде качели. Столешница должна располагаться строго по горизонтали. Для того чтобы создать вибрацию, к эксцентрику подвешивают подготовленные грузики.

Также можно соорудить такой стол другим способом, для этого понадобиться:

• ДСП, лист должен быть ровным;
• электрический двигатель;
• покрышки с автомобиля.

На крайнюю часть листа прикручивают электрический двигатель, используя большие болты, затем таким же образом фиксируется заточной круг, который при вращении создает вибрацию по всей поверхности. По краям устанавливают бортики, чтобы формы не падали вниз с оборудованного стола. Плоскость устанавливают на покрышки, и со всех сторон фиксируют трубами.

Основные преимущества тротуарной плитки

Тротуарная плитка обладает различными преимуществами:

• Она является устойчивой к изменению температур, а также имеет высокий показатель качества.
• Тротуарная плитка имеет долгий срок службы.
• Благодаря точной геометрии, последующая укладка осуществляется без особых усилий. Небольшие участки можно укладывать самостоятельно.
• Изделие изготавливается из натуральных элементов, поэтому считается экологически чистым, не выделяет токсических веществ. Покрытие не оказывает негативного действия на расположенные вблизи растения. Оно свободно пропускает влагу и пар, поэтому грунт под плиткой сохраняет свои первоначальные свойства.
• Плитку можно выполнить любой необходимой формы, с добавлением нужного красителя, это позволяет сделать покрытие оригинальным.
• Такое покрытие имеет доступную цену, а если оно изготовлено самостоятельно, то вовсе позволяет сэкономить на расходах.
• Ремонт плитки не требует особых затрат и усилий, достаточно убрать поврежденный участок, и заменить его новым материалом.

Основные правила при изготовлении тротуарной плитки

• Необходимо четко соблюдать все количество добавляемых элементов, чтобы повысить качество изделия.
• Внутри формы должны быть гладкими, тогда плитка будет выполнена без сколов и трещин. Если они используются повторно, необходима обработка и очищение от предыдущего раствора.
• Если раствор приготавливается с помощью бетономешалки, то до начала работы её необходимо увлажнить.
• Цемент не должен быть ниже 500 марки, иначе качество изделия снизиться.
• Пластификатор и краску не добавляют в сухом виде, а предварительно разводят в воде.
• Необходимо контролировать количество жидкости при приготовлении смеси, её не должно быть слишком много, это снизит качество изделия.
• Формы обязательно нужно смазывать перед тем, как производить заливку, чтобы в дальнейшем упростить изъятие плитки.
• Поверхность вибрационного стола должна быть ровной, чтобы раствор не стекал в одно место, где будет скапливаться воздух.
• Для застывания формы также располагают строго горизонтально, чтобы избежать брака в изделии.
• Перед извлечением плитки из формы, низ тары подогревают, затем легонько постукивают по стенкам резиновым молотком, удары должны быть не сильными, чтобы не повредить изделие.
• По окончанию всей работы, плитку укладывают на поддоны, и закрывают полиэтиленом, оставляют на неделю для полноценного затвердения.

Основные правила по укладке тротуарной плитки

Вначале необходимо разметить участок укладки плитки, поставить колья, и натянуть веревку, если этого не сделать, то можно получить неровное покрытие. При сооружении дорожки, по ней необходимо предварительно походить, чтобы определиться, будет ли она удобной.

Также важно правильно подготовить основную поверхность для укладки, от этого будет зависеть качество поверхности. Вначале укладывают щебенку на 15 сантиметров высотой, затем геотекстиль, и песок, каждый материал утрамбовывают. После этого рассыпают сухую смесь, и производят укладку плитки.

Плитку можно уложить на сухой цемент или на тонкий слой нанесенного раствора.

При выполнении работ, необходимо использовать уровень, чтобы убедиться в ровности поверхности.

При укладке плитки, её подбивают специальной киянкой из резины или дерева, для этого нельзя использовать тяжелые предметы, так как можно повредить изделие.

Во время укладки нужно сделать небольшой наклон для того, чтобы вода от осадков могла беспрепятственно уходить, а не застаиваться в средней части покрытия.

При подготовке основания под плитку, необходимо учитывать нагрузку, которая будет оказываться на поверхность во время эксплуатации.

Чтобы плитки не съезжали, а поверхность имела оконченный вид, устанавливают бордюрчик, он не должен располагаться ниже уровня основного покрытия.

Из-за чего может испортиться готовая плитка

Во время затвердения раствора или из-за кислотных осадков на плитке могут возникнуть белые налеты, также это может произойти, если использовался некачественный цемент. Устранить такую проблему можно с помощью специальных составов для данного материала.

Если бетон имеет низкую устойчивость к морозам, то могут возникнуть трещины на изделии. Это происходит из-за добавления неправильного количества составляющих элементов, нарушения технологии приготовления смеси, а также, если не соблюдаются условия застывания. Запрещается оставлять изделие под открытыми солнечными лучами.

Если неправильно выставленный вибрационный режим, в плите могут образоваться поры, и испортиться внешний вид. Если состав жесткий, то вибрацию необходимо производить дольше.

При использовании качественных материалов, и выполнения точной технологии, получается прочное изделие, которое имеет долгий срок службы, является устойчивым к изменению температур, и его поверхность не стирается.

Внешний вид городских улиц за последнее десятилетие прочно сжился с тротуарами, скверами, огромными площадями и скромными дорожками, уложенными разноцветной плиткой.

И брусчатка — это один из самых приемлемых, с практической и эстетической точек зрения, вариантов оформления улиц.

Схема производства плитки способом непрерывной прокатки: 1 - Электроталь, 2 - Бункер загрузчика шихты, 3 - Ванная печь прямого нагрева, 4 - Преобразователь стекломассы, 5 - Прокатная машина, 6 - Печь отжига, 7 - Установка для набора мозаичной плитки в ковер, 8 - Тележка.

Широкий выбор материалов, инструментов и развитая технология позволяет производить материал самых разных цветов и форм. Как в городской черте, так и в приусадебном строительстве место для всегда найдется.

Процесс производства тратуарной плитки и брусчатки регламентирует технологическая карта изготовления бетонных тротуарных плит, которая предусматривает следующие этапы:

• приготовление бетона;
• формование плит из бетонной смеси;
• выдержка и сушка изделий;
• извлечение из формы;
• организация хранения.

Приготовление бетонной смеси для производства тротуарной плитки

Пресс-форма изготавливается на производстве с применением как традиционных, так и новейших технологий.

Бетонная смесь для производства брусчатки и тротуарной плитки готовится из бездобавочного портландцемента М 500 Д0 (ГОСТ 10178-85) для дорожного покрытия, песка размером не менее второго модуля крупности и мелкого гранитного щебня размером фракции 0,5-0,1 или отсева, взятых в пропорции 1:1, минеральные добавки пластификатор и диспергатор, существенно увеличивающие качество готовых изделий, а также пигменты, изготовленные на базе железооксидных соединений для приготовления цветной тротуарной плитки. Технология приготовления бетонной смеси предусматривает следующие этапы:

Приготовление смеси для лицевого слоя. Бетон для этого слоя должен обеспечивать высокую износостойкость и обеспечить глянцевый вид. Стираемость не должна превышать 0,7 г\см 2 . Достижение этих ориентиров обеспечивается строгим соблюдением пропорций:

• 1 часть цемента;
• 2 части смеси щебня и песка;
• 0,02 части диспергатора;
• пигменты.

Качественная вибропрессованная тротуарная плитка прослужит не одно десятилетие.

При приготовлении бетона для лицевого слоя брусчатки и тротуарной плитки необходимо учитывать, что произведенный в различных условиях цемент по-разному влияет на цветовой оттенок. Поэтому для производства желательно использовать цемент одного производителя. Количество пигмента подбирается опытным путем в зависимости от желаемой интенсивности окраски. Пигмент перемешивается с цементом в сухом виде. Такая технология позволяет получить более равномерную окраску. Диспергатор перед применением заливается горячей водой (около 60°С) в пропорции 1:2,5 и добавляется в конце приготовления бетона. Он разжижает бетон, что обеспечивает равномерное растекание смеси по форме и глянцевую поверхность готового изделия. Непосредственное приготовление раствора производится в следующем порядке:

• в бетономешалку заливается 1 часть воды, 3 части отсева с песком, 3 части цемента и еще 3 части отсева с песком. Раствор вымешивается 10-12 минут;
• в подготовленный таким образом состав добавляется жидкий диспергатор и до окончательной готовности раствор вымешивается еще 3-5 минут.

По консистенции готовый раствор должен быть похож на густую сметану.

Для приготовления второго слоя в бетономешалку заливается 1 часть воды, затем добавляется 5 частей смеси песка и отсева, 3 части цемента, 4 части отсева с песком и 0,01 часть пластификатора, приготовленная по той же технологии, что и диспергатор. Смесь перемешивается 10-15 минут.

Вернуться к оглавлению

Формование брусчатки и тротуарной плитки

Станок для производства тротуарной плитки предназначен для изготовления бетонной брусчатки, а также для замены формообразующей оснастки.

В процессе производства тротуарной плитки формование имеет первостепенное значение. Технологическая карта предусматривает укладку брусчатки с вертикальными гранями. В противном случае процесс мощения теряет ритмичность, а качество тротуара становится низким. Поэтому начинать работу по формованию тротуарной плитки необходимо с тщательной подготовки форм.

Перед запуском в работу их необходимо вычистить и смазать. В качестве смазки возможно применение растительных масел, но лучше, если это будут специальные смазки. Хорошо зарекомендовал себя эмульсол СЯА-3 английского производства и ОПЛ-1 — российского. Смазка наносится при температуре не ниже 18°С, очень тонким слоем, практически пленкой, в противном случае на поверхности плитки могут появиться раковины. Полимерные (полиуретановые) и резиновые формы, как правило, не нуждаются в смазке. Однако практика показывает, что при больших размерах, превышающих 40 см, внутреннюю поверхность форм лучше смазать. В этом случае процесс извлечения готового изделия из формы значительно облегчается. Совершенно недопустимо использовать смазки, содержащие нефтепродукты, это приводит к разрушению рабочей поверхности.

После подготовки формы расставляются на вибростоле и в них закладывается первый лицевой слой бетонной смеси. Количество закладываемой смеси определяется исходя из практики. Важно, чтобы он получился не меньше 1,5-2 см. От этого зависит износостойкость и устойчивость к выцветанию. Трамбовка вибрацией производится в течение 2-3 минут. Этого времени достаточно, чтобы раствор заполнил весь объем и вытеснил пузырьки воздуха.

Перед заполнением второго слоя иногда закладывают щелочестойкие стеклянные, полиамидные или полипропиленовые волокна длиной до 2 см и диаметром до 50 мм. Такое армирование несколько увеличивает стоимость конечного продукта, но значительно улучшает его технические характеристики: износоустойчивость, сопротивление удару и долговечность.

Второй слой уплотняется на вибростоле не дольше одной минуты, так как в противном случае может произойти перемешивание слоев и полноценной, качественной брусчатки не получится. При правильно подготовленном растворе оптимальной консистенции достаточно виброуплотнения в течение 30 секунд.
