Теплые полы в своем доме

В помещениях, отопление которых сделано по технологии теплого пола, ощущения намного комфортнее, чем при традиционной радиаторной системе. При подогреве пола, температура распределятся оптимальным образом: теплее всего ногам, а на уровне головы уже более прохладно. Способов подогрева два: водяной и электрический. Водяной дороже в монтаже, но дешевле в эксплуатации, так что именно его чаще делают. Немного сократить расходы при установке можно, если сделать водяной теплый пол своими руками. Технология не самая простая, но и не требует энциклопедических знаний.

Устройство и принцип работы

Для водяного подогрева теплого пола используется система труб, по которым циркулирует теплоноситель. Чаще всего трубы заливают в стяжку, но есть системы сухого монтажа — деревянные или полистирольные. В любом случае присутствует большое количество труб небольшого сечения, уложенных под напольное покрытие.

Где можно монтировать

Из-за большого количества труб водяной подогрев делают в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол от отопления можно, но велика вероятность того, что или у вас будет слишком холодно, либо у соседей сверху или снизу — в зависимости от типа запитки системы. Иногда холодным становится весь стояк: гидравлическое сопротивление водяного пола в разы выше, чем радиаторной системы отопления и оно может закупорить движение теплоносителя. По этой причине добиться от управляющей компании разрешения на монтаж теплого пола очень сложно (установка без разрешения — административное правонарушение).

Хорошая новость состоит в том, что в новостройках стали делать две системы: одна для радиаторного отопления, вторая — для водяного теплого пола. В таких домах и разрешения не требуется: разрабатывалась соответствующая система с учетом более высокого гидравлического сопротивления.

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола. Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой. В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Посмотреть один из вариантов системы можно в видео.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия. Важно уметь гнуть, формуя пазы для труб.

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м 2 . Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

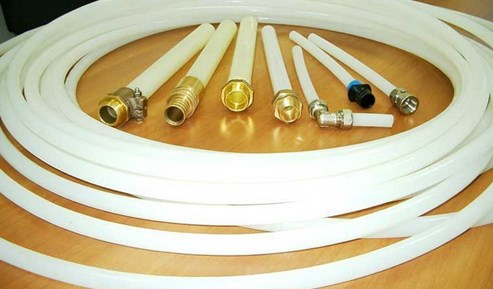

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. — не ниже М-350.

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Сегодня, водяные теплые полы являются очень популярным вариантом обогрева частных домов. Такая конструкция обладает помимо высокого КПД множеством достоинств, среди которых возможность кардинального изменения интерьера, за счет избавления его от классических радиаторов. Несмотря на массу достоинств, гидравлическая система обогреваемых полов имеет один существенный недостаток – сложность монтажа, которая увеличивает сметную стоимость водяного отопления в частном доме в разы.

Удешевить данную систему обогрева (СО) можно, если все этапы создания выполнить собственными своими силами. В этой публикации будут рассмотрены вопросы, связанные с подготовительными работами и созданием гидравлического нагреваемого пола своими руками.

Подготовка основания

Правильная подготовка поверхности для укладки змеевика теплого пола обеспечивает половину успеха при реализации данной СО частного дома.

• Если основанием является плита перекрытия, то подготовительные работы включают в себя очистку поверхности, выравнивание цементно-песчаными или специализированными смесями. Если поверхность основания деревянная, то алгоритм работ следующий: очистка от грязи и мусора, набивка листов фанеры или ДСП для выравнивания. Если планируется укладка змеевика на грунт, то предварительно осуществляются операции: создания слоя из песка и щебня, трамбовка виброплитой, выравнивание. В некоторых случаях рекомендуется создание чернового армированного основания.

Вторым этапом подготовки основания является гидроизоляция. Отопление в полу в частном доме не может осуществляться без соответствующего гидроизоляционного слоя. Материалами для его создания могут выступать: мастики, битумные материалы, полиэтиленовая пленка, толщиной не менее 100мкр.

Важно! После укладки гидроизоляции по всему периметру помещения производится крепление демпферной ленты, которая компенсирует тепловое расширение пола при нагреве.

Третий этап — утепление. Данное мероприятие предназначено для того, чтобы тепло от змеевика не уходило вглубь пола.

Совет: Если планируется организация данной СО, только как дополнительной, тогда достаточно применить подложку под теплый пол водяной из вспененного полиэтилена с фольгированным покрытием. Если теплый пол планируется над отапливаемым помещением, то в качестве утеплителя применяют листы пенополистирола, толщиной 50 мм. Если водяной теплый пол создается по грунту или над не отапливаемым подвалом, то слой утеплителя должен быть от 50 до 100 мм.

• Четвертый этап подготовки основания – армирование, которое необходимо для крепления трубопровода и фиксации стяжки. Толщина стяжки для водяного теплого пола варьируется от конструкции и материалов. Оптимальная толщина «пирога от 70 до 130 мм.

  Конструкция и составные элементы системы

  Рассмотрим классическую схему теплого пола водяного с подключением к автономному теплогенератору. Данная конструкция состоит из:

  1. Котлоагрегата.

     Важно! Следует понимать, что температура теплоносителя в центральной СО варьируется от 70 до 90°С. Во избежание выхода контура из строя подключение к центральной трубе теплоснабжения напрямую не рекомендуется. Даже если материал трубопровода и фитинги выдержат высокую температуру, подумайте о комфортном перемещении по полу с температурой выше 60°С!

  2. Расширительного бачка закрытого типа.
  3. Манометра.
  4. Насоса, обеспечивающего циркуляцию теплоносителя в контуре. Данное устройство может входить в конструкцию котельной установки.
• Трубопровод змеевика.

Кроме этого, для самостоятельного создания водяного теплого пола понадобятся: шаровые клапаны, устанавливаемые на входе теплогенератора; циркуляционный насос (может входить в конструкцию котлоагрегата); трубы и фитинги для прокладки трассы и подключения змеевика к коллектору, количество которых рассчитывается индивидуально, исходя из схемы и конструкции данной СО.

Контур теплого пола можно подключить от автономного теплогенератора (газового электрического или твердотопливного). Если в доме предусмотрен обогрев от центрального теплоснабжения, то при наличии разрешительных документов, достаточно просто можно подключить теплый пол от отопления своими руками. В последнее время, достаточно популярными источниками тепловой энергии являются бойлер косвенного нагрева или проточный водонагреватель.

Основными условиями использования того или иного источника тепла является достаточная производительность, экономичность и безопасность. Необходимую мощность котлоагрегата можно рассчитать по алгоритму: на обогрев 10м 2 кирпичного частного дома с двойными пластиковыми окнами, необходимо 1 кВт мощности теплогенератора.

Совет: Не все дома утеплены по европейским стандартам (теплопотери не более 40Вт/м 2). Кроме этого, многое зависит от региона проживания. Исходя их этого, для домов в северных регионах и плохо утепленных строений специалисты рекомендуют увеличить расчетную мощность отопительной установки на 20-30%.

Трубы

Материалом для создания водяного теплого пола, при отоплении частного дома, являются: металлопластик, армированный полипропилен или сшитый полиэтилен. В последнее время признание специалистов заслужили трубы из полиэтилена, которые не имеют высоких значений линейного расширения при нагревании, обладают хорошей герметичностью и теплопроводностью. Диаметр трубы должен быть в пределах 16-20 мм. Кроме этого, труба для водяного пола должна обладать следующими характеристиками:

• Теплопроводность более 0,43 Вт/м 0 С;
• Коэффициент расширения не выше 0,025 мм/м;
• Рабочее давление – 10 Бар;
• Рабочая температура 95°С.

Рассчитать необходимое количество трубы можно по таблице, представленной ниже:


Насос

Как уже писалось выше, циркуляционным насосом, сегодня, комплектуются большинство современных теплогенераторов, и приобретать его необходимо только в случае его отсутствия в оборудовании.

Основным условием выбора данного прибора является производительность. Правильно выбрать циркуляционный насос можно по таблице, представленной ниже:


Коллектор для отопления и теплого пола представляет собой патрубок с некоторым количеством отводов. Этот разветвитель предназначен для подключения нескольких отопительных контуров (в том числе и теплого пола) к подаче и обратке магистральной линии автономной СО. В данной конструкции применяется два таких устройства: один – для распределения горячего теплоносителя, второй – для сбора охлажденной воды из конура. В состав коллектора также входят воздухоотводчики, необходимые клапаны и краны, предназначенные для регулировки работоспособности данной СО.

При выборе данного устройства необходимо определиться с количеством отводов, достаточным для всех отопительных контуров. Если вы готовы платить за полную автоматизацию процесса работы теплого пола в составе СО, то обращайте внимание на модели, оснащенные сервоприводами на клапанах и смесителями. Не стоит пренебрегать коллекторным ящиком, размеры которого подбираются в соответствии с размерами всего оборудования, входящего в коллекторную группу.

Для более четкого понимания процесса сборки коллектора, рекомендуем ознакомиться с видео

Для частного дома отопление теплыми полами отличное решение. Оно позволит создать прекрасный микроклимат в помещении в самые суровые зимы. При правильной его организации теплый пол можно использовать как основной источник тепла. Чтобы этого достичь следует знать, как сделать теплый пол в частном доме. В этой статье вы узнаете о возможностях реализации напольного отопления в доме своими руками.

Прежде чем обустраивать напольное отопление важно произвести все необходимее расчеты. Например, следует определить, какие тепловые потери имеет ваш дом. Как это сделать? При подсчете тепловых потерь необходимо учитывать такие параметры:

• Толщина и материал стен.
• Толщина и из чего сделан фундамент и крыша.
• Толщина и вид используемого утеплителя в конструкции дома.
• Общая площадь дверей и окон, а также уровень их утепления.
• Толщина и материал перекрытия.
• Особенности климата вашей местности и прочее.

Если вы решите создавать проект теплого пола в специализированной проектной организации, то все эти и другие данные вам следует заблаговременно подготовить. Однако произвести такие расчеты можно самостоятельно, но погрешность при этом будет большей. Например, существует два метода:

1. По объему.
2. По площади.

Лучшим вариантом проведения расчетов считается – по объему помещения.

При расчете теплого пола для частного дома важно определить объем получаемой от него тепловой энергии. Как показывает практика теплые полы выдают 60-80 Вт/м 2 . На самом деле это немаленький показатель, как может показаться на первый взгляд. Если его умножить на площадь комнаты, то в результате получится высокий показатель тепловой энергии.

Здесь важно не ошибиться. Мы будем обсуждать вопрос о нагреваемой площади, а не общей. Например, обогревать пол под шкафом или другими крупногабаритными предметами не имеет смысла. Поэтому расчет делается избирательно.

Отапливаемая площадь это зона, где прокладывается труба и греющий контур. Чтобы определить эту площадь следует отнять площадь всех установленных на полу предметов. Только после этого можно приступать к точным расчетам теплого пола. Для этого полученную площадь умножаете на 60 или 80 Вт/м 2 . Если в качестве напольного покрытия будет использоваться керамическая плитка, то умножаете на 80, а для других покрытий на 60.

Теплый пол как основное отопление – возможно ли это?

Перед началом монтажа кабельного теплого пола в обязательном порядке сделайте проект. Это позволит вам осуществить точный расчет необходимого материала, а также определить зоны, которые не будут отапливаться. Также укажите в проекте месторасположение температурного датчика и место подключения к электрической сети. Этот проект вам понадобится при ремонтных работах, поэтому сохраните его.

Чтобы определить точное расстояние между греющими кабелями, можно использовать такую формулу: L1=P×100/L2

· L1 – необходимое расстояние в см.

· P – общая свободная площадь в м 2 .

· L – длина кабеля в м.

Чтобы предотвратить тепловые потери, греющий кабель рекомендуется крепить на теплоотражающий материал. Также позаботьтесь о том, чтобы места соединения силового кабеля и нагревательного не сгибались. Что касается месторасположения температурного датчика, то он должен находиться от стены на расстояние до 50-100 см.

Первым делом осуществляете укладку теплоизоляции и отражающей пленки, а после приступаете к монтажу кабеля. Благодаря специальному креплению, кабель фиксируется каждые 30 мм. Между собой линия не должна пересекаться. К границам мебели и другим стационарным предметам должно быть не менее 400 мм.

На высоте от пола 1,2 м устанавливаете терморегулятор , который будет контролировать уровень температуры в помещении.

Когда кабель полностью смонтирован, его остается залить стяжкой. При изготовлении цементно-песчаного раствора не добавляйте в состав крупные фракции камушков. Стяжка теплого пола должна иметь не меньше 50 мм. При заливке стяжки убедитесь в том, что внутри ее не осталось воздуха, иначе это может привести к выходу из строя греющего контура. Включать нагревательный кабель в процессе сушки стяжки запрещается. Она должна высохнуть в максимально естественных условиях. На это может потребоваться около одного месяца.

Также существует технология по укладке нагревательных матов. Их монтаж происходит намного быстрей, так как кабель уже закреплен на специальной монтажной сетке с необходимым шагом. Принцип их монтажа практически ничем не отличается от вышеописанной технологии. Единственное что необходимо, так это измерить рабочее сопротивление. Оно должно соответствовать указанным показателям в инструкции к изделию.

Что касается экономичности, то водяной теплый пол не имеет себе равных в вопросе экономичности. Однако его намного сложней установить, плюс к этому себестоимость такого пола очень высокая. Однако, в сравнении с радиаторной системой, вы будете платить на 20% меньше за использование энергоносителя. Так, для создания водяного обогрева вам потребуется:

• Отопительный котел.
• Трубы.
• Теплоноситель.
• Циркуляционный насос.
• Смесительный узел.
• Коллектор.

Это что касается оборудования. Помимо этого, вам необходимо будет приобрести теплоизоляцию, залить стяжку и постелить напольное покрытие. Поэтому в результате у вас будут приличные расходы.

В большинстве случаев водяные трубы укладывают в стяжку пола. В раствор добавляется пластификатор, что увеличивает технические характеристики готовой стяжки, а также ускоряет процесс ее высыхания. В такой системе отопительный «пирог» является прекрасным аккумулятором тепловой энергии. Он может продолжительное время поддерживать необходимую температуру в помещении. Даже после отключения отопления, в помещении какой-то период будет тепло.

Если ваш частный дом построен из дерева , то стяжка здесь не подойдет. Она будет оказывать сильное влияние на перекрытие. По этой причине практикуется использование настильной системы, которая изготавливается из дерева или из полистирола. Она имеет небольшой вес, а в установке очень проста.

Если вы выбрали водяной теплый пол, то помните о том, что его можно заложить в пол при строительстве здания.

Итак, какой лучше использовать обогрев для частного дома? Если у вас ограниченный бюджет, то можно установить электрический обогрев, но в обслуживании он будет обходиться очень дорого. С другой стороны, водяной обогрев требует больших финансовых вливаний на стадии его монтажа. Однако в процессе его эксплуатации он достаточно экономный. Существует немало рабочих схем, которые можно использовать при обустройстве напольного обогрева. Оставляйте свои комментарии, если вы уже реализовали напольное отопление в своем доме.

Видео

В предоставленном видеоматериале, подробнее рассказывается о создании теплого пола в частном доме:

При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.

Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.

Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.

Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.

Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.

Используемые материалы

Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:

Подготовка поверхности

Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.

Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.

В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.

По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.

Размещаем демпферную ленту — фото

К стене лента прикрепляется саморезами с широкими шляпками.

Крепление демпферной ленты с помощью саморезов со шляпками — фото

Затем на слой гидроизляции укладывается теплоизоляционный слой.

Обычно в таких целях используется вспененный полимерный материал.

Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.

Монтаж греющих контуров

Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.

Укладка труб теплого пола — фото

Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.

Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.

Схема укладки труб методом — улитки

Подключаем контура отопления

В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.

Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.

Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.

На окончание трубы надевается соединительный разборный фитинг.

К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.

Балансировка коллектора

Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.

Тестирование системы водяного теплого пола

Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.

Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.

После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.

Устройство бетонной стяжки

Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или , которая после укладки разравнивается по выставленным маякам длинным правилом.

Делаем бетонную стяжку — фото

При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.

Если частный дом используется для круглогодичного проживания, его необходимо дополнительно утеплять. Это помогает снижать расходы на отопление и создавать благоприятный микроклимат в холодное время года. Многих владельцев малоэтажной недвижимости в первую очередь интересует вопрос, как сделать в частном доме теплый пол и минимизировать потери тепла? В данной статье опишем самое простое решение – монтаж системы водяного теплого пола, расскажем о достоинствах и недостатках технологии, особенностях укладки трубопровода.

Почему система теплого пола стала столь популярной? Владельцы частных домов получили отличную альтернативу радиаторам, которые не так эффективно справляются с поставленными задачами. Они не могут равномерно прогревать помещение, поэтому у противоположной от батареи стены температура намного ниже, чем у той, на которой закреплен источник обогрева. Разница между температурой у пола и потолка огромная - нагретый воздух поднимается вверх, и именно там концентрируется основное тепло. Пол остается холодным, поэтому возникает ощущение неприятного дискомфорта.

Решить данную проблему помогают водяные теплые полы в частном доме, предоставляющие ряд дополнительных преимуществ. Вот список их основных положительных качеств.

Явные достоинства

Первое и самое главное преимущество водяной системы теплого пола – равномерный обогрев помещения.

• Используя ее в качестве дополнительного или основного источника тепла, можно значительно сэкономить на отоплении дома.
• Система помогает полностью отказаться от использования громоздких радиаторов, которые очень плохо вписываются в концепцию современных интерьеров.
• Такой вид обогрева не сушит воздух в помещении, не сжигает кислород.
• При работе системы не возникает большой разницы температур между холодным и прогретым воздухом, поэтому исключены процессы завихрения. А это значит, что потоки воздуха не будут поднимать пыль с пола, создавая трудности для аллергиков и людей, страдающих легочными заболеваниями.
• Наличие термостата позволяет регулировать и самостоятельно контролировать режимы обогрева.
• В отличие от электрических систем теплого пола водяная не создает электромагнитного излучения. Ее несложно установить самостоятельно, не прибегая к дорогостоящей помощи профессиональных мастеров.

Существующие недостатки

Перед установкой водяной системы специалисты рекомендуют познакомиться с недостатками, которыми она обладает. Подобные знания помогут избежать самых распространенных ошибок:

• Во-первых, процесс сборки теплого пола – очень трудоемкий и длительный комплекс мероприятий, требующий высоких первоначальных затрат.
• Во-вторых, для ее монтажа необходима заливка полов бетоном. Трубопровод, по которому будет принудительно курсировать теплоноситель, необходимо утапливать в цементно-песчаной стяжке. В случае его выхода из строя трудно будет выполнить ремонт отдельных участков. Придется отключать систему, полностью демонтировать напольное покрытие и долбить бетонную стяжку. А это очень непросто.

Бесспорно, достоинств у системы намного больше, чем недостатков. Сегодня появились новые технологии, помогающие обойти их стороной.

Обратите внимание! Если правильно выполнить сборку системы, то водяные теплые полы помогут на многие годы забыть о дискомфорте в доме, связанном с некачественным отоплением.

Особенности монтажа

Как сделать пол теплым.

Собрать систему водяного теплого пола можно двумя способами:

1. Выполнить цементно-песчаную стяжку (если есть необходимость уложить магистраль на бетонное основание).
2. Использовать специальную настильную систему (если основание пола деревянное).
3. При монтаже труб с помощью бетонной стяжки схема установки такова:
4. Бетонное основание очищается от строительного мусора и пыли. Тщательно исследуется на предмет выявления дефектов. Трещины и выбоины заполняются густым цементно-песчаным раствором.
5. На пол расстилается гидроизоляция. В качестве нее может быть применена полиэтиленовая пленка. Она укладывается внахлест, а швы скрепляются строительным скотчем.
6. По всему периметру помещения по стенам крепится демпферная лента. Она минимизирует последствия расширения стяжки при высыхании.
7. Чтобы тепло, вырабатываемое системой, не уходило вниз, на пленку укладывается утеплитель, одна сторона которого имеет фольгированный слой. Теплоизоляционный материал располагается этой стороной вверх. Лучше для этих целей использовать жесткий материал, который укладывается плотно встык, а возможные щели между отдельными элементами заполняются монтажной пеной. Сверху на утеплителе располагается арматурная сетка. На нее крепится трубопровод согласно составленной схеме.
8. Магистраль подключается к распределительному коллектору. Выполняется опрессовка системы, и она проверяется на предмет обнаружения протечек.
9. Если система работает нормально, производится заливка пола бетоном своими руками. Бетонная стяжка выровняет поверхность и подготовит ее к укладке финишного напольного покрытия. Главное на этом этапе - соблюсти все тонкости технологии и правильно приготовить раствор. Поэтому остановимся на данном моменте более подробно.

Бетонная стяжка

Толщина стяжки водяного тёплого пола

Чтобы поверхность пола получилась ровной, необходимо заранее узнать, как сделать бетонный пол в частном доме. Детально изучить особенности данной технологии поможет видео, размещенное на нашем сайте. Из видеоурока станет понятно, как выставлять маячки, как их можно прикреплять прямо к арматурной сетке, как залить бетонный пол, готовя самостоятельно раствор. Поэтому не будем подробно останавливаться на данном вопросе, а опишем, как правильно сушить бетонную стяжку.

В качестве раствора для заливки используется цемент и песок - два ингредиента, размешанных с водой, позволяют получить особую смесь, которая очень долго набирает свою крепость. Бетонная стяжка окончательно окрепнет только через три недели после заливки. Чтобы она не треснула, стяжку нужно правильно высушить:

1. На второй день после заливки бетонную стяжку хорошенько поливают водой и закрывают полиэтиленовой пленкой. Сверху можно уложить слой древесных опилок или песка, которые каждые два дня тоже нужно будет поливать водой.
2. Открывать пленку можно только по истечении двухнедельного срока. В последнюю треть времени стяжка сохнет открытой, но ее опять каждые два дня поливают водой.
3. Включать систему теплого пола можно только через месяц после заливки бетона. Увеличивают температуру обогрева постепенно.

Теперь вы знаете, как залить пол в доме, как правильно высушить стяжку. Заключительный этап – выбор и укладка напольного покрытия. Для финишной отделки необходимо выбирать материалы, имеющие минимальный коэффициент теплоотдачи. Оптимальный выбор – керамическая плитка. Однако сегодня можно использовать также ламинат, линолеум и ковролин.

Обобщение по теме

Сегодня система водяного теплого пола активно используется для обогрева частных домов. Собрать ее самостоятельно просто, если подробно изучить алгоритм существующей технологии. В данной статье был описан только один способ укладки – монтаж системы в бетонной стяжке. О том, как уложить теплый пол на деревянном основании, будет рассказано в следующем материале.

Семен Князев
