Трубогиб своими руками. Делаем трубогиб для гибки профильной трубы своими…

Изготовить своими руками домашний или даже профессиональный трубогиб, чтобы иметь возможность гнуть трубы на заданный угол и, что немаловажно, с заданным радиусом изгиба, не так уж сложно.

Вопреки распространенному мнению о том, что чаще всего этим приспособлением пользуются при выполнении сантехнических работ, в таких случаях обычно используют различные фитинги и отводы – предварительно согнутые отрезки труб, изготавливаемые в промышленных условиях. Однако для применения отводов существуют ограничения, которые определяются их стандартными характеристиками:

• углы поворота (могут быть 45, 60, 90 и 180 градусов);
• радиусы изгиба (выпускаются отводы с радиусами изгиба 1,0 Ду и 1,5 Ду);
• использование сварки.

Не во всех ситуациях такие параметры способны удовлетворить тех, кому необходимо придать конструкции из труб требуемую форму. Именно в таких случаях и выручает механический трубогиб (или ручной трубогиб).

Без станка для сгибания стальных труб не обойтись тем владельцам дач и частных домов, которые собираются самостоятельно изготовить различные арочные конструкции, теплицы, ограждения нестандартной формы и многое другое.

В этой статье мы досконально разберем, как сделать трубогиб своими руками. Ведь самодельный трубогиб вполне можно использовать не только дома, но и в полупрофессиональной деятельности, так как его конструкция не отличается заоблачной сложностью, а серийные устройства для сгибания труб стоят достаточно дорого. Поэтому, изготовив ручной трубогиб своими руками, вы сбережете немало денег.

Классификация приспособлений для сгибания труб

Устройства для гибки стальных труб классифицируются:

• по степени мобильности (стационарные и переносные);
• по типу привода (ручной, электрический, гидравлический, электрогидравлический);
• по способу воздействия (обкатка (роликовый), намотка, воздействие штоком (арбалетный), прокатка).

Суть способов воздействия трубогиба на трубу заключается в следующем.

Обкатка

При таком способе один конец трубы зажимается, а для придания ей требуемого изгиба используется неподвижный шаблон. Для обкатки изделия вокруг шаблона используются прижимные ролики.

Намотка

В таком устройстве труба прижимается к подвижному шаблону (ролику), на который она и наматывается, протягиваясь между вращающимся роликом и специальным упором, установленным в начале точки гиба.

Арбалетные трубогибы

В таком трубогибе труба опирается на два неподвижных ролика, а сгибание выполняет шаблон, который закреплен на подвижном штоке. Шаблон давит на середину закрепленного участка трубы, тем самым придавая ей требуемый угол изгиба.

Схема арбалетного трубогиба: 2 — домкрат, 3 — башмак (пуансон)

Прокатка, или вальцовка

Требуемый радиус изгиба получают при помощи трехвалкового устройства, основу конструкции которого составляют два опорных и один центральный ролик. На трубу осуществляет давление центральный ролик, положение которого и определяет радиус ее изгиба. является более универсальным, во всех остальных станках радиус изгиба зависит от используемого шаблона.

Изготовление трубогиба, работающего по принципу намотки, не отличается простотой, поэтому такое устройство делают преимущественно промышленным способом. Арбалетный метод обладает еще одним значительным недостатком: давление от штока с закрепленным на нем шаблоном, который называется башмак, сосредоточено в его верхней части. Такой способ воздействия на трубу приводит к ее значительному растяжению по наружному радиусу изгиба, что может сопровождаться уменьшением толщины стенки и даже ее разрывом. Особенно не рекомендуется использовать арбалетный способ для гибки тонкостенных изделий.

Пример самодельного трубогиба прокаточного (вальцовочного) типа

Станок, работающий по принципу прокатки (вальцовки), практически не имеет всех вышеперечисленных недостатков, такую технологию используют при производстве отводов в заводских условиях.

Станок для сгибания труб, изготовленный своими руками, может иметь различную конструкцию. Выбирать ее тип следует исходя из того, какой радиус вам необходим. Существует перечень рекомендаций, в соответствии с которыми и осуществляется выбор конкретной модели устройства для сгибания стальных труб. Важные параметры, которые необходимо учесть, это толщина стенок трубы и ее общий диаметр. Перед началом работы с трубогибом не помешает ознакомиться данными таблицы, отображающей максимально возможные радиусы для изгибания стальных труб.

Чтобы получить радиус загиба меньший, чем оговорено в таких рекомендациях, необходимо использовать или горячее вальцевание, которое применяется преимущественно в производственных условиях. Устройство с дорном сложнее создать в домашних условиях, поэтому их намного реже делают самостоятельно, отдавая предпочтение вальцовочным.

Для того чтобы самостоятельно выполнить горячую прокатку трубы, можно прибегнуть к использованию трубогиба, сделанного своими руками, но при условии, что он полностью изготовлен из металла, а его станина отличается высокой надежностью. Для выполнения такой технологической операции дополнительно потребуется паяльная лампа или газовая горелка.

Изготовление простейшего трубогиба шаблонного типа

Простой прокатный станок для гибки труб можно изготовить даже из дерева. Естественно, это будет ручной трубогиб, в конструкции которого можно даже не предусматривать прижимной ролик, если использоваться он будет для тонкостенных изделий. Шаблон для такого устройства изготавливается из деревянной доски, толщина которой должна быть такой, чтобы превышать диаметр самой трубы.

Для удобства работы имеет смысл озадачиться профилированием шаблона со стороны его торца, дабы избежать соскакивания трубы в процессе сгибания. В этих целях можно сложить две доски, у которых предварительно спилить по одной грани, создав таким образом своего рода желоб. Сделанный предварительно выполняется чертеж поможет избежать ошибок.

При использовании подобного трубогиба шаблон крепят к надежному основанию, а с левой стороны от него (для правшей) закрепляют упор. Трубу, которую необходимо загнуть по требуемому радиусу, заводят между шаблоном и упором и аккуратно гнут ее, следя за тем, чтобы она не соскочила с шаблона.

С помощью такого трубогиба, сделанного из подручных материалов, можно выполнять сгибание по большому радиусу изгиба. Можно избежать изготовления деревянного шаблона и упростить приспособление, заменив его на зафиксированные на основании металлические крюки, расположенные по окружности с требуемым радиусом загиба. Удобно такое устройство тем, что размеры загиба в любой момент можно изменить, расположив крюки-упоры по окружности с другим радиусом.

Вооружившись ручной лебедкой, можно значительно расширить диапазон производимых работ за счет заметного увеличения тягового усилия для сгибания труб.

Трубогибы с прижимным роликом

Более сложным по конструкции является ручной трубогиб, в котором используется прижимной ролик. Для изготовления такого приспособления можно использовать как дерево, так и металл.

Для труб из мягких материалов (к примеру, медных) оптимальным вариантом являются ролики из древесины, так как они не вызывают деформации металла. Такие ролики совсем несложно изготовить в домашних условиях, если использовать фото или чертежи подобных приспособлений, в большом количестве размещенных в Интернете. В качестве материала изготовления можно использовать толстые доски или несколько слоев фанеры.

Самодельный трубогиб подобной конструкции, основу которого составляют ролики – подвижный (прижимной) и неподвижный, – позволяет выполнять сгибание труб круглого сечения, отличающихся даже значительным диаметром.

Для того чтобы понять, что такое устройство отличается простотой конструкции и применения, достаточно взглянуть на его фото или чертеж. В зависимости от того, какие нагрузки предполагаются для трубогиба этого типа, основание для него изготавливается из металла или прочной фанеры. П-образный держатель, на котором будут размещены центральный и прижимной ролики, делают из металла.

Относительно оси центрального ролика, надежно закрепленной на основании, такой держатель должен иметь возможность вращаться. С обратной стороны от центрального ролика на держатель крепится рукоятка, являющаяся рычагом, поэтому от ее длины напрямую зависит создаваемое усилие. Такой рычажный трубогиб позволяет выполнять операции с различным радиусом загиба труб.

Многие задаются вопросом о том, возможно ли изготовление своими руками трубогиба намоточного типа. Естественно, сначала желательно изучить чертеж или фото такого приспособления, на котором нет упора на основании. Основу конструкции трубогиба этого типа составляют два шкива, рамка с рычагом и прижимным роликом, надежное основание. Гибка при помощи такого устройства осуществляется за счет того, что трубу, помещенную в желобок неподвижного шкива и зажатую хомутом, оборачивают вокруг шаблона при помощи рычага и подвижного ролика.

Трубогиб для мягких труб на два разных радиуса сгиба

Для небольших и мягких изделий (алюминиевых или медных) пригоден самодельный трубогиб, позволяющий выполнять сгибание с двумя разными радиусами. Фото такого устройства несложно найти в Интернете. В этом трубогибе используется один прижимной ролик, а шаблон выполнен одновременно с двумя радиусами на одной пластине. Естественно, что для каждого варианта гибки ручка трубогиба должна переустанавливаться, для чего на его основании предусмотрены два отверстия.

Трубогибы намоточного типа

Примерами таких устройств являются гидравлические трубогибы, использующиеся для сгибания труб круглого сечения. В конструкции подобного приспособления есть мощный шкив, к которому и крепится труба в точке изгиба. Данный шкив фиксируется на надежной станине, а в ее основании располагается шток, который приводится в действие при помощи домкрата. На штоке при помощи домкрата создается значительное усилие, которое передается на рычаг, вращающий шкив и наматывающий на него трубу. Рычаг может свободно вращаться вокруг оси шкива и соединяется с ним при помощи отверстий, расположенных по его окружности.

Рабочий пример такого трубогиба можно увидеть на видео ниже:

Подобный механический трубогиб можно также изготовить своими руками с использованием домкрата реечного типа. При использовании этого устройства необходимо прикладывать больше физических усилий.

Пример работы на видео:

К примерам приспособления подобного типа относятся самодельные трубогибы, вальцы которых изготовлены из древесины. При работе с такими устройствами для сгибания труб круглого сечения необходимо прикладывать значительные физические усилия, которые уменьшаются за счет подвижного вращающегося ролика.

Пример в ролике ниже:

Трубогибы арбалетного типа

Свое название такие трубогибы получили из-за своего сходства с арбалетом. Основу конструкции подобного устройства составляет рама, изготавливаемая при помощи сварки из уголков и швеллера. Внутри такой рамы, на которой крепятся два подвижных вальца, располагается домкрат, при помощи специального башмака создающий усилие, направленное на трубу. Трубогибы с подвижными вальцами и прижимным башмаком применяются преимущественно для гибки труб круглого сечения, так как изделия любого другого типа они могут просто деформировать.

Суровый арбалетный трубогиб без излишеств

Самые популярные варианты самодельных трубогибов

Самыми технологичными и универсальными являются трубогибы, работающие по принципу прокатки. Именно такие устройства, часто оснащенные электроприводом, используют профессионалы, постоянно сталкивающиеся с необходимостью гибки труб из различных материалов, в том числе и из нержавеющей стали.

Основу конструкции такого устройства составляют три вращающихся ролика, один из которых является прижимным. Благодаря постепенно увеличивающемуся давлению прижимного ролика и повторяемой для каждого нового положения ролика прокатке сгибание трубы осуществляется наиболее щадящим способом, ее стенки подвергаются растягивающим манипуляциям очень равномерно.

Компьютерная модель трубогиба Чертеж прижимного винта Чертежи валов
Чертеж кольца Комплектующие трубогиба Процесс сборки
Привод от двигателя Вид со стороны валов Готовый трубогиб в сборе

Самое главное, что позволяет делать такой трубогиб, – это регулировать радиус изгиба обрабатываемого изделия. Вариантов конструктивного исполнения такого универсального устройства может быть несколько: на элементах рамной конструкции расположены вращающиеся упорные ролики, а также колесо, с помощью которого прокатывается труба; боковые несущие поверхности и основание делается из листового металла, а для перемещения прижимного ролика используется винтовая передача. На устройствах второго типа можно изменять минимальный радиус изгиба, что достигается за счет изменения положения опорных роликов.

Несущую конструкцию для такого трубогиба можно изготовить из дерева. Металлическими в нем останутся оси роликов, шток, крепежные элементы и ручка для прокручивания роликов, которые также можно изготовить из древесины или полимерных материалов.

Выше мы рассмотрели трубогибы, в которых процесс протягивания обеспечивается за счет вращения прижимного ролика. Есть также категория устройств, в которых движение трубы задается при помощи вращения опорных роликов.

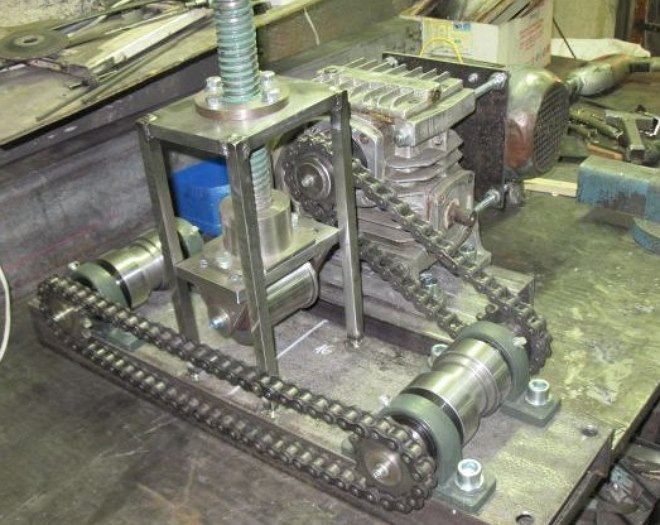

Трубогиб электрический или ручной, в котором вращение передается одному ролику, обладает ограниченными возможностями. Для трубогиба, в котором вращаются оба опорных ролика, характерна более сложная конструкция, так как необходимо передавать вращение сразу двум элементам.

Более удобным, по мнению многих специалистов, является трубогиб, в котором прижимной ролик расположен снизу. Некоторые мастера придерживаются мнения, что контролировать сгибание труб на нем значительно проще, они не загораживаются верхней несущей конструкцией.

Любое устройство для гибки труб является достаточно несложным приспособлением, работа которого основана на элементарных законах механики. Если потребность в сгибании нержавеющих, металлопластиковых труб, а также труб из других материалов возникает нечасто, то можно ограничиться и ручным устройством.

Владельцы загородных домов или приусадебных участков во время обновления трубопровода или проведения любых строительных робот часто сталкиваются с надобностью сгиба круглой или профильной трубы под определенным углом.

Если такой процесс приходится осуществлять часто, что лучше приобрести специальное оборудование. Но если такая надобность возникает редко, то можно совершая не сложные манипуляции изготовить трубогибы для круглой трубы своими руками, видео уроки и чертежи данной конструкции будут представлены в статье ниже.

В данной публикации поговорим о том, как изготовить в домашних условиях трубогиб из подручных средств для сгиба круглых и профильных труб. Однако перед началом описания поэтапного изготовления, во вступительной части давайте рассмотрим, что собой представляет этот инструмент и для каких целей используется в хозяйстве.

Что такое трубогиб и для чего он нужен

Он представляет собой конструкцию, которая дает возможность сгибать профильные или круглые трубопрокатные материалы под нужным углом. Они делятся на:

• • гидравлические;

• • механические;

• • ручные.

Первый вид справляется со сгибанием больших размеров, механические модели используют для средних по величине, а ручные считаются идеальным вариантом для диаметром до 3 см и профильных до 4 см.

По своим конструктивным особенностям, функционалу и принципу работы они разделяются на:

• • арбалетные;

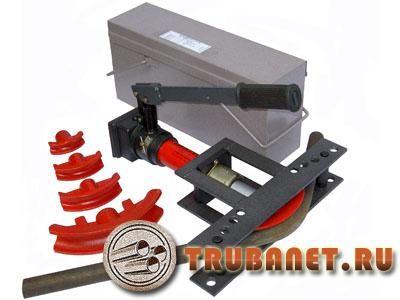

• • сегментные;

• • пружинные.

Технология работы любого трубогиба заключается в возможности правильно согнуть изделие под требуемый радиус. Если при сгибе не уделяется особое внимание качеству результата, то самодельные конструкции справятся с данной задачей на все 100%.

Делаем из металлической трубы и гайки

Этот вид устройства для сгибания считается самым элементарным. Оно изготавливается из куска жесткой круглой трубы (металлического стержня) с прикрепленной у основания гайкой.

Чтобы работа инструмента была эффективной, следует придерживаться следующих характеристик:

1. подбирать гайку таким образом, чтобы размер ее внутренней резьбы был больше минимум на 30% от диаметра сгибаемого образца;
2. сама рукоятка должна быть по возможности тверже, чтобы не деформироваться под давлением. Желательно использовать стальной прут.

Используется данный инструмент очень просто. Осуществлять сгибание может один человек самостоятельно (без помощников). Независимо оттого, что конструкция довольно простая, она может выполнять свое прямое назначение с трубами диаметром до 3 см.

Для осуществления процедуры потребуется проделать следующие шаги:

1. Изготавливаем шаблон будущего изгиба из проволоки;
2. Проводим замеры шаблона и переносим их на трубу;
3. Труба устанавливается на ровный пол с жестким покрытием;
4. Труба вставляется в гайку трубогиба, сопоставляя свое направление с замерами на трубе;
5. Ногой, упираясь в трубу, которая находится на полу, прижимаем ее сильнее, а второй край сгибаем, медленно притягивая рукоятку трубогиба по направлению к себе. Такие манипуляции позволяют ее изогнуть на 10˚.
6. Перемещая трубу по отверстию гайки, процедура повторяется несколько раз, пока в итоге изгиб не примет нужную форму.

Трубогиб из дерева

Для самостоятельного сгиба круглой трубы можно своими руками изготовить трубогиб из дерева. Такое устройство с технической точки зрения является самым простым, для работы не требуется дополнительных деталей, таких как например – гидравлический цилиндр.

Начинаем с того, что сбиваем между собой несколько досок из плотного дерева и вырезаем половину окружности соответствующего диаметра. Для вырезания можно использовать самую простую ручную пилу, главное следить за тем, чтобы соблюдался уклон ближе к основанию.

Получившуюся заготовку крепят к прочному основанию в виде столешницы или стены. Так же к основанию крепится дополнительный брусок из дерева для создания дополнительного упора.

При выборе дерева обратите внимание на то, что его толщина должна быть больше диаметра трубы иначе в процессе сгибания образца, он может соскользнуть и нанести травму.

Чтобы без труда сделать деревянный трубогиб для круглой трубы своими руками, можете ознакомиться с представленными ниже видео уроками. Это поможет разобраться во всех нюансах данного процесса.

Как с ним работать?

Помещаем трубу в углубление между деревянным полукругом и упорным бруском и аккуратно начинаем давить на нее с обратной стороны, сгибая до нужного вида.

Главное чтобы она легко входила в проем. Данное деревянное устройство хорошо гнет алюминиевые и стальные изделия. При этом его изготовление требует минимальных затрат.

Трубогиб из металлических крючков

Для его изготовления понадобится провести следующие несложные действия:

• купить в любом строительном магазине крючки из высококачественного металла;
• крепим их на устойчивом основании с шагом не более 5 см. Однако расстояние одного крючка от другого будет зависеть от размера изделия, которое нужно согнуть;
• в итоге получаем полукруглый шаблон;
• с одной стороны устройства крепится дополнительный упор.

Процесс сгибания будет напоминаь работу с деревянным шаблоном, но в этом случае не стоит для разного диаметра делать новый шаблон достаточно просто сдвинуть расстояние между крючками.

Трубогиб из цилиндра и роликов

Видео 1. Делаем ручной гидравлический трубогиб для круглого трубопроката своими руками

Видео 2. Схема – чертеж.

Видео 3. Делаем своими руками

Состоит из роликов и цилиндра и является уже более сложным агрегатом. Зато он дает возможность сгиба под любым углом до 360˚. По факту предоставляется возможность создать трубогиб для профильной трубы своими руками, максимально похожий, по техническим характеристикам, на гидравлическое оборудование.

Образец фиксируется при помощи роликов, а свободно двигающийся цилиндр аккуратно сгибает ее до нужного угла. Чтобы изготовить своими руками подобный агрегат потребуется:

• две пластины из стали длинной 30 см и толщиной не более 10 миллиметров;
• четыре уголка из стали с полками размера 5х5 см;
• из деревянных досок сбивается шаблон, толщина которого не должна превышать 3 см;
• стальная пластина присоединяется с нижней стороны деревянного шаблона;
• на основании для того, чтобы придать большую прочность конструкции желательно прикрепить уголки;
• к верхней части крепится вторая стальная пластина;
• в последней делается отверстие одинакового диаметра что и у винта, который будет там установлен;
• болт несет функцию опоры для сгибаемой трубы;
• к верхней пластине крепятся уголки и ролики, которые ориентируются внутрь трубогиба;

Данный вид конструкции дает возможность сгибать под любым углом любое профильное изделие.

Видео 4. Самодельный гидравлический трубогибочный станок. Гнем с помощью домкрата

Правила использования самодельных ручных трубогибов

Чтобы изготовленное устройство качественно и правильно выполняла свою работу нужно придерживаться нескольких простых правил по ее эксплуатации:

1. Если для сгибания предлагаются шовные трубы, которые используют при монтаже трубопровода, то шов нужно размещать в сторону сгиба;
2. В случае гибки больших диаметров рекомендуется проводить работы с напарником;
3. Во время процесса пользуйтесь средствами защиты и не забывайте придерживаться правил техники безопасности.

Подытожив всю вышеизложенную информацию можно сказать одно, что самостоятельно соорудить трубогиб задача выполнимая. И воплотить ее в жизнь можно при наличии минимального количества свободного времени и денежных средств.

В данной статье поэтапно расписаны техники создания трубогибов разной сложности для работы со стандартными круглыми и профильными трубами. Подробно описаны материалы, которые потребуются для создания конструкций своими руками с минимальными финансовыми тратами.

Выбор определенной модели напрямую зависит от размера заготовки и от наличия подручных средств необходимых для создания той или иной конструкции. Представленные фотографии и видеоматериалы помогут разобраться во всех нюансах данной тематики и изготовить все самостоятельно!

Видео 5. Делаем трубогибочный станок своими руками в гараже (в конце схема-чертеж).

Видео 6. Трубогибочный станок + чертежи

Представляем Вашему вниманию чертежи различных моделей

Записи

В строительстве часто возникает потребность в изгибе металлических полосок или труб. Если нет возможности посетить мастерские, которые специализируются на данном вопросе, делается трубогиб для профильной трубы своими руками. Имея подобный инструмент под рукой, легко сделать шпалеры, арки для вьющихся растений и винограда. Он поможет также в изготовлении беседок, навесов, пристроек или теплиц, ограждений и даже металлических каркасов для мебели.

Как выглядит трубогиб

Трубогиб – это специальный прибор, помогающий плавно деформировать трубы из стали, алюминия, меди, поливинилхлорида и других материалов. Изгиб делается от 0 до 180˚, если диаметр колеблется в пределах от 5 до 1220 мм.

Трубогиб формирует изделие без повреждений, изломов.

По способу установки различают стационарные и переносные приборы.

По типу привода – ручные, электрические и гидравлические.

Трубогиб для работы с трубами, металлическими полосами

Надежный рычажной или винтовой прибор

Прибор состоит из трех валов. На станине располагаются два опорных ролика в статичном положении. Их вращает ручка, установленная на шейке одного из них. Подающие материал валы приходят в равномерное движение благодаря соединяющей цепи.

В направляющих установлен прижимной ролик. Винт поднимает направляющие и опускает их в вертикальной жесткой рамке. Как видим, схема трубогиба для профильной трубы своими руками несложная.

Первый этап в изготовлении такого прибора – формирование рамы. Для этого нужно взять уголки. Также потребуется двухрядная цепь и звездочки. Для изготовления ручки, вращающей валы, подойдет калиброванный прут и гаечный ключ. При дальнейшем использовании на ручку надевается отрез. Это делается для предотвращения появления мозолей на руках.

Валы придется заказать у токаря. Чтобы материал не сползал по трубогибу в сторону, в приборе делается специальная проточка по размеру профиля (+ 2 мм). На валах вытесняются шейки под посадку рабочего подшипника и звездочек. Кроме того, потребуются также шпоночные пазы под крепление. Размер паза на шестерне определяет их ширину. Глубина будет равна половине высоты шпонки, используемой на автомобиле для таких же звездочек.

Валики, между которыми проходит труба

Чтобы винт прибора в процессе работы не стерся, на нем закрепляют медную или чугунную пластину.

Для качественного сгиба трубу кладут на ролики подачи и тщательно придавливают. После этого определяется точка начала радиуса. Она совпадает с центром валка, находящегося сверху. Ручку вращают в требуемом направлении, перемещая при этом трубу при помощи подающих роликов. При каждом проходе делаются остановки, во время которых поворачивается винт и проверяется радиус.

Когда делаем трубогиб профильной трубы своими руками, осуществляем модернизацию. Чтобы не вращать тяжелую ручку, достаточно сделать привод.

Для изгиба труб в некоторых профилегибах используются регулируемые ролики

Вместо ручки устанавливается шкив. Для хорошего вращения лучше использовать клиноременную передачу. Если в сети начнутся перегрузки, она не порвется, а просто забуксирует.

Электродвигатель можно взять со старой стиральной машинки или же с насоса.

Сделав в подающих роликах 5-6 фигурных врезов, повторяющих конфигурацию сечения, можно достичь универсальности прибора. В таком инструменте согнутся не только профильные трубы различного сечения, но и водопровод, металлические полоски. Технология изготовления трубогиба для профильной трубы своими руками похожа на один типоразмер, отличаются лишь чертежи бочки роликов подачи.

Схема рычажного трубогиба

Делаем разовые трубогибы

Если нет надобности в постоянной работе прибора, его можно упростить. Из досок, которые больше профиля, изготавливаем шаблон изгиба. Готовая конфигурация закрепляется на щите. Изначально прибивается фиксатор для удержания предмета, затем в нескольких местах крепятся планки (они выступают за край щита и ограничивают при этом проворачивание профиля).

После монтажа конец заводится между фиксатором и шаблоном, постепенно прижимается к поверхности. Помочь в этом может рычаг из прутка.

Получается отличный трубогиб для профильной трубы своими руками, размеры которого могут быть любыми.

Схема трубогиба, который можно сделать своими руками

Для этого подбирают дерево твердой породы. Подойдет дуб или же обычная груша. Формирование деревянных элементов выполняется на домашнем станке: на вращающейся части крепится деревянный брусок, а резцом по дереву ему придается нужная форма. Важно аккуратно работать рычагом. Вращающие движения выполняем плавно, без рывков.

Трубы небольшого размера пластичны и мягки, поэтому деревянная конструкция сгибает до десятка профилей.

Если нет цепи, передвижению предметов между роликами помогаем самостоятельно. Их нужно подталкивать руками вдоль оси. Прижимаем торцом широкой доски, у которой предварительно закруглены углы.

Занимаясь изготовлением трубогиба для профильной трубы своими руками, важно понимать главный принцип его работы. Он заключается в том, что прибор деформирует детали при помощи трех точек, которые располагаются на расстоянии 200-300 мм друг от друга. Во время движения они ограничивают проворачивание предмета. Благодаря этому профиль сохранит свое сечение, а поверхность останется гладкой и неповрежденной.

Изгиб трубы по деревянному шаблону

Конструкция из двух труб

Для такого инструмента понадобится два отрезка стали. Их диаметр не должен выходить за пределы 70-150 мм. Отрезы бетонируются в вертикальном положении. Это может быть углубление в земле или емкость, вышедшая из активного использования. Можно взять высокое ведро, таз или пластмассовую бочку. Главное, чтобы расстояние между трубками было 40-50 см.

Если бетонировать трубы нет возможности, их приваривают сварочным аппаратом к укрепленному основанию. Как видим, ручной трубогиб для профильной трубы, изготовленный своими руками, представляет собой несложную конструкцию.

Сам рабочий процесс также несложный. Трубу для сгиба вводят одним концом в промежуток между установленными ранее стальными отрезами. После этого она изгибается под нужным углом. Данный способ подходит для диаметра 40 мм.

Чтобы изогнуть слишком короткую трубу, в нее вставляют арматуру и после этого продолжают рабочий процесс.

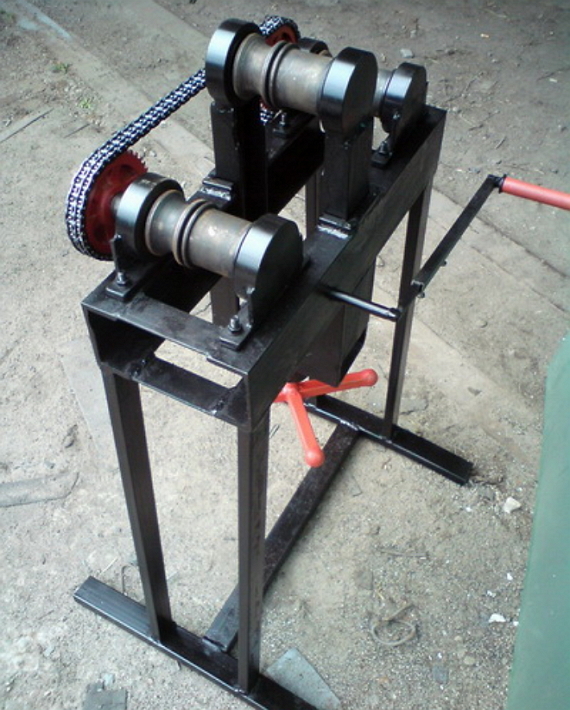

Трубогиб с цепью и звездочками

Трубогиб с нагревом

Благодаря такому методу изгиб получается плавным.

Суть процесса заключается в том, что внутрь засыпается отобранный, просеянный кварцевый песок. Он не прилипает к стенкам, но в горячем состоянии воздействует на них. Труба закрывается с обеих сторон деревянными пробками.

Следует учесть, что в процессе нагрева в закрытом пространстве скапливаются газы и пары. Чтобы они беспрепятственно вышли, на конце делаются маленькие отверстия.

Участок для изгиба отмечается мелом. Чтобы деформировать трубу на 90 о, нагревается отрез, равный шести диаметрам (соответственно 45 о – три диаметра, 60 о – четыре).

После нагрева труба аккуратно вводится в трубогиб профильной трубы, сделанный своими руками, и сгибается по шаблону. Чертежи такого прибора можно найти бесплатно.

Не стоит останавливаться перед трудностями, проблема решается, если подойти к ней творчески. Конечно, лучше обратиться к опытным мастерам, но когда нет времени ждать прихода рабочих или нет дополнительных средств для оплаты их труда, можно самостоятельно согнуть детали.

Видео-инструкции по изготовлению трубогиба

Если нравится создавать уникальные строительные конструкции, пригодится хорошее домашней мастерской. При подборе конкретных видов необходимо обратить внимание на механизмы, рассмотренные в данной статье. Чтобы изготовить трубогиб для профильной трубы своими руками – изучите подробные инструкции, видео, фото, чертежи. С помощью этих материалов реализовать соответствующий проект не сложно.

Читайте в статье

Трубогиб для профильной трубы своими руками: основные данные

Прежде чем изучать рабочую документацию и алгоритмы монтажных операций, следует точно определить целевое назначение изделия. Трубогиб для профильной трубы своими руками должен быть рассчитан на определенные усилия, размеры заготовок, материалы. Проще установить значимые критерии после ознакомления с параметрами приспособлений, испытанных на практике.

Для чего нужны эти приспособления

Создание трубогиба своими руками для профильной трубы: чертежи и другие подготовительные операции

Простое приспособление для сгибания алюминиевых и пластиковых заготовок изображена на этом рисунке.

Для изготовления такого сооружения нужна прочная . После разметки из нее вырезают круглый профиль. Оставшуюся часть используют для изготовления опорного элемента. Созданные детали жестко присоединяют к опорной поверхности. Для прочности соединений помимо шурупов используют струбцины. Далее трубу сгибают вручную до образования нужной формы.

Перед созданием этого несложного трубогиба для профильной трубы своими руками рекомендуется сделать элементарный чертеж с размерами. Пригодится шаблон из плотной бумаги, картона, по которому будет нанесена разметка. Понятно, что для изготовления более сложных конструкций необходима подготовка полноценной конструкторской документации.

Не обязательно строгое соблюдение инженерных стандартов, чтобы сделать трубогиб для профильной трубы своими руками, схематического изображения вполне достаточно. Надо только указать все размеры, определиться с материалами, технологическим процессом и составными частями. Проект поможет решить несколько практических задач:

• В процессе подготовки станет ясно, надо ли применять и другое специальное оборудование.
• Полный список необходимых комплектующих деталей понадобится для целевого посещения определенных магазинов.
• Надо не забывать, что станок надо защитить от неблагоприятных внешних воздействий с применением пропитки дерева, .
• Некоторые детали слишком сложно будет изготовить самостоятельно. Следует разместить соответствующие заказы в профильных мастерских.

Важно! При сгибании прочных металлических труб нужны большие усилия. Чтобы не рисковать излишне, можно использовать чертежи проверенной конструкции, либо копии промышленного образца.

Изготовление ручного самодельного трубогиба для профильной трубы своими руками: видео и подробные инструкции

Здесь рассказано о том, как быстро создать трубогиб своими руками для профильной трубы (видео).

Мастер использовал подручные материалы, швеллер, часть привода от старого велосипеда. Но ему пришлось самому создать соединения, чтобы обеспечить целостность тяжелой конструкции.

Чтобы выяснить, как сделать трубогиб для профильной трубы своими руками, чертежи и видео дополняют описаниями рабочих операций. Ниже приведены алгоритмы нескольких технологий сборки.

Прокатный трубогиб

Рисунок	Действия
	Для создания качественного можно использовать этот чертеж для образца. Здесь заготовка устанавливается между тремя роликами. Крайние (2) – выполняют опорные функции. Чтобы их устанавливать на разных расстояниях (для получения нужных углов изгиба) в опорных планках (1) сделаны пазы. Необходимое давление создают с помощью винтового механизма (6, 7). Усилие передается через центральный ролик (4), который вращается рукояткой (5).
	Отверстия в нижних частях создают по этим размерам. Для заготовки выбран швеллер с толщиной стенок 4 мм.
	Верхнюю часть создают с вырезами. Их надо сделать ровными, чтобы не создавать препятствий перемещению опорных винтов.
	После сборки получится такое симпатичное и функциональное изделие. В нем нет сварных соединений. Но комплектующие детали сложно сделать самостоятельно без профессиональных навыков, специализированных станков.

Гидравлический трубогиб

Винтовой механизм выполняет свои функции слишком медленно.

В этой конструкции использован стандартный домкрат. Он закреплен жестко на планке, которая подвешена на двух пружинах. Такое решение упрощает манипуляции с тяжелым домкратом при установке заготовок, прижимных сегментов.

Труба опирается на два круглых штифта. Их можно переставлять в другие отверстия для создания изделий с нужным радиусом кривизны. Детали прочной рамы из стали (4-5 мм) скреплены болтовыми и сварными соединениями. Конструкция получилась разборной. При необходимости ее не сложно демонтировать. Домкрат можно использовать для выполнения других операций.

В основании рамы созданы отверстия. Через них станок можно прочно прикрепить к деревянному полу гвоздями, саморезами. Это придает дополнительную устойчивость стационарной конструкции. Ее металлические части обезжирены, покрыты и краской. Помимо хорошего внешнего вида обеспечена хорошая защита от разрушительных процессов .

К сведению! При создании самодельного трубогиба для круглой трубы применяют ролики, трафареты и сегменты с другой формой контактных поверхностей. Технологии используют те же, что и для сгибания профильных изделий. Пригодятся приведенные выше чертежи с внесением соответствующих изменений.

Статья

Изготовленный трубогиб своими руками позволяет в процессе проведения ремонтных и восстановительных работ сэкономить приличную сумму средств. Изготовленный самодельный трубогиб позволяет не приобретать готовые изгибы труб для строительства.

В домашних условиях ручной трубогиб своими руками можно изготовить в нескольких различных модификациях, которые предназначаются для сгибания различных типов труб. Практически каждый владелец дачного или загородного дома при строительстве и монтаже конструкций с применением труб задумывается над вопросом о том, как сделать трубогиб профильной трубы своими руками.

Предназначение устройства для сгибания труб

Одним их наиболее распространенных строительных материалов, используемых при возведении конструкций, являются профильные трубы. Этот материал используется для изготовления стоек для ограждения, каркаса садовой мебели, монтажа каркаса укрытий для автомобилей и каркаса теплиц и парников, помимо этого профильная труба применяется при строительстве различных сооружений. Технология строительства конструкций с использованием разнообразных труб предполагает изгибание труб под разными углами, что можно осуществить при помощи трубогиба.

Устройство для изгибания труб позволяет выполнять изгиб в диапазоне от 0 до 180°. Чаще всего в устройстве применяется гидравлический или электромеханический приводы. При помощи устройства можно осуществлять изгибание разнообразных труб:

• водопроводных;
• газовых;
• труб из алюминия, меди или металлопластика.
