Ремонт утюга-своими руками

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Схема утюга

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

• разрыв проводки шнура у основания вилки;
• механическое повреждение проводки шнура по всей его длине;
• перегорание тэна \подошвы утюга\;
• окисление контактов биметаллической пластины термолегулятора;
• перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

• заменить шнур;
• заменить вилку шнура;
• зачистить контакт терморегулятора;
• заменить терморегулятор;
• заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Фото-с пояснениями

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.

В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

терморегулятора;

нагревательного элемента \ТЭНа\.

Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.

То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

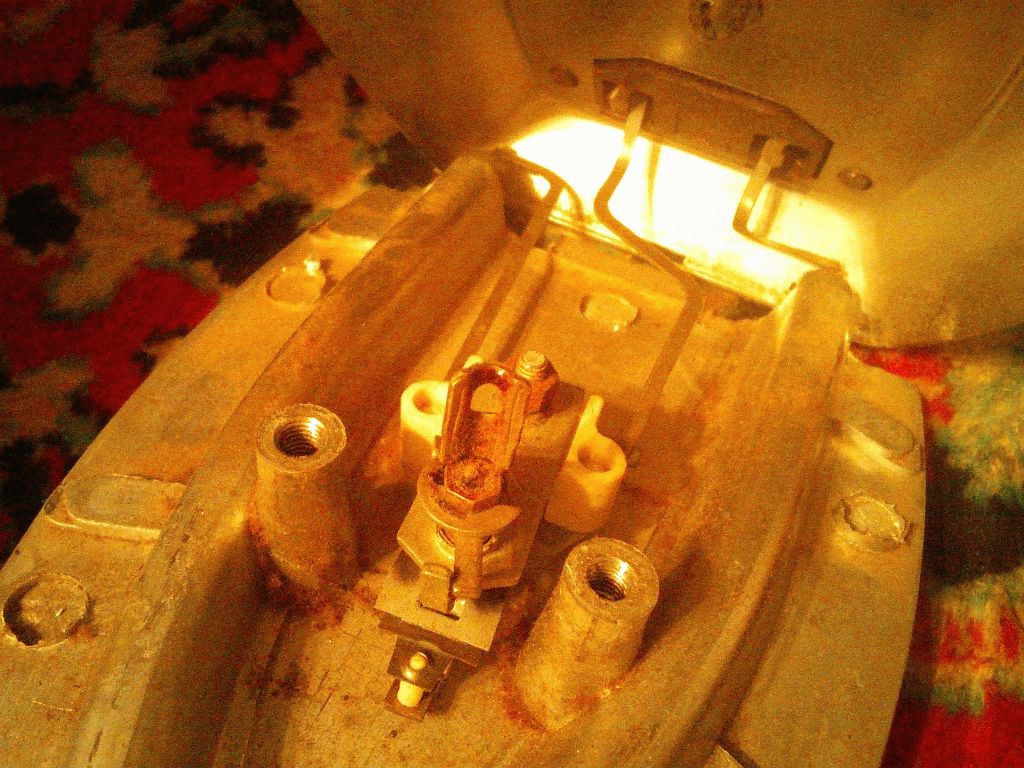

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.

Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Тема в дальнейшем будет иметь дополнение.

Хоть утюг и не самая дорогая бытовая техника, но при его поломке, можно не бежать сразу за новым. Сначала попытаемся отремонтировать его самостоятельно. Ремонт утюга своими руками — с этого можно начинать карьеру домашнего электрика. Простая схема, минимум элементов.

Если говорить об электроутюгах, есть они трех типов:

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар. И тут важно понимать в чем именно дело.

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Как разобрать утюг

Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:

• Снимаете заднюю крышку ручки. Это позволяет добраться до клеммной колодки. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и разбирать утюг дальше нет необходимости.







• Снимаете кнопки подачи пара, парового удара, разбрызгивателя, терморегулятора. Часто их можно вынуть просто потянув верх. Некоторые снабжены защелками, которые надо поддеть чем-то тонким — подойдет обычная отвертка маленького размера, можно попробовать использовать пилочку для ногтей, полосу пластика (можно отрезать от старой ненужной пластиковой карты).



• Вкручиваете все винты, которые видите.
• Во многих моделях утюгов ручка состоит из двух частей. Верхняя может держаться на одном-двух винтах и защелках. Возможен вариант вообще без винта — только на защелках. Сняв эту часть, получаете доступ к другим винтам, удерживающим корпус.

Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте ).

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура. Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи , место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали. Важно — добраться до контактов.

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Если вы собираетесь снимать провода с контактов, сфотографируйте как все было. Меньше будет проблем при сборке. Человеческая память — ненадежная штука. Фото намного надежнее.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Регулятор температуры

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

Предохранитель

Термопредохранители бывают одноразовые и многоразовые. Одноразовые при превышении критической температуры перегорают. После этого утюг не включается и восстановить его работоспособность можно только заменив одноразовый предохранитель.

Многоразовый сделан на основе все той же биметаллической пластины и работает также. Этот узел повышает надежность утюга — не дает ему перегореть, если, вдруг, не сработал терморегулятор. Чаще всего причина не работающего утюга — перегорание предохранителя. Это порядка 50% случаев выхода этого прибора из строя. Это случается, если и терморегулятор, и многоразовый предохранитель не отключили утюг.

Добраться до предохранителя можно лишь полностью сняв корпус. Находим его, прикасаемся щупами мультиметра с двух сторон. Если звуков нет, виноват именно он. Выпаиваем неисправный, ставим аналогичный. Можно еще вместо него поставить «жучок» — впаять кусок провода. Но при очередном сбое перегорит уже ТЭН, а не предохранитель. Тогда ремонт утюга своими руками закончится покупкой нового — цена на подошву сопоставима со стоимостью нового утюга.

Проблемы с подошвой утюга (ТЭН + емкость для воды)

Во многих моделях утюга ТЭН вместе с емкостью для воды запаян в едином корпусе. Проблемы с одной из этих частей ведут к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как стоит эта запчасть чуть меньше нового утюга. Даже если вы решите менять подошву, нет гарантии, что вы найдете нужную вам — рынок меняется быстро, модели снимаются с производства, запчасти на них не выпускаются. В общем, если вы в самостоятельном ремонте утюга добрались до этого этапа, скорее всего, отправитесь в магазин за новым.

Есть только небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько сильно, что пропал контакт. Находим эти контакты, хорошенько их зачищаем и обжимаем. Далее проводим измерения.

Выставляем мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление порядка 250 Ом (точнее посмотрите в паспорте), так что предел измерений — 1000 Ом. Если сопротивление где-то в этих пределах — все нормально. Если показывает «бесконечность» — нагревательный элемент перегорел. Как уже говорили, замена смысла не имеет, практичнее купить новый утюг.

Тот же выход — поход за новым утюгом — может быть и в ситуации исправным нагревательным элементом. Такое случается, если деформировался резервуар для воды. Его может разорвать или раздуть. В любом случае утюг оказывается неработоспособным, хотя электрическая часть «в норме». Это повреждение — проблемы с емкостью для воды — происходит при большом количестве накипи. Его проще предотвратить, чем устранить. Надо в утюг заливать воду с малым количеством солей. Да, производители пишут, что можно лить воду из-под крана. Свой гарантийный срок он отработает. А дальше — покупайте новый.

Что делать если не выходит пар

Пар не выходит обычно если отверстия в подошве забиты солями. Этого не произойдет, если использовать дистиллированую воду (идеально), пропущенную через фильтры или хотя-бы кипяченую.

Очистить утюг от накипи несложно. Для этого берем металлическую или жаростойкую емкость, в которую его можно поставить на дно. В воде разводим лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Регулятор пара выставляем на максимум, устанавливаем утюг так, чтобы его задняя часть была чуть выше носика. В качестве подставок можно использовать обычные монеты.

Наливаем раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Переносим емкость с утюгом на плиту, доводим до кипения, выключаем на 20-30 минут, снова включаем. Такие циклы повторяем 3-4 раза. После этой процедуры все отверстия и емкость для воды очистятся. Правда, пока выйдет весь осадок, на белье могут оставаться следы.

На этом ремонт утюга своими руками закончен. Если он по-прежнему не работает, еще раз внимательно осмотрите все элементы системы. Их не так много — шнур и колодка, терморегулятор, предохранители, ТЭН.

Как отремонтировать утюг своими руками. Секреты разборки и ремонта. Ничто не вечно под луной. В один прекрасный или не очень день, включив утюг в розетку и прождав 5-10 минут, вы понимаете, что он не работает. Такой красивый, удобный, привычный и все равно не работает. Выход - выкинуть и купить новый не самый лучший вариант. Значит, нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. В 20% перегорает нагревательный элемент и в этом случае действительно дешевле выкинуть его и порадовать себя новой покупкой. Для ремонта понадобится следующий инструмент: набор отверток тестер или батарейка с лампочкой Перед началом ремонта необходимо оценить внешние проявления неисправности. 99% утюгов имеют световую сигнализацию. Это, как правило, лампочка красного цвета, сигнализирующая о процессе нагрева ТЭНа (термоэлектрического нагревательного элемента). Существуют варианты с двумя лампочками - зеленой и красной, в этом случае зеленая лампочка сигнализирует о том, что утюг включен в розетку и на него подано напряжение 220 В, а красная указывает на процесс включения и отключения ТЭНа. Если не одна из лампочек не горит во всех положениях терморегулятора, значит первое подозрение падает на исправность шнура. Самая большая сложность в ремонте современных утюгов это их разборка. Дизайнеры диктуют свои правила и поэтому все скрепляющие конструкцию винты спрятаны, и найти их довольно сложно. Невозможно описать все конструкции, их великое множество, но есть несколько общих принципов: Пластмассовый корпус утюга всегда скрепляется с подошвой при помощи винтов (мне не попадался ни один утюг в котором для крепления использовались лишь пластмассовые защелки) Винты обычно скрыты под декоративными заглушками, светофильтрами для лампочек, ёмкостью для воды системы отпаривания. Всегда надо стараться разобрать утюг так, чтобы после сборки было не стыдно взглянуть на свою работу. Старайтесь не сломать пластмассовые защелки деталей Перво-наперво надо снять заднюю крышку, закрывающую то место, откуда выходит электрический шнур. Поиск винтов задней крышки обычно не вызывает затруднений. Сняв заднюю крышку, вы сможете проверить целостность электрического шнура, 20% неисправностей связано с изломом провода в месте выхода шнура из утюга или из вилки. Для проверки целостности шнура вам потребуется тестер или обыкновенная прозвонка (батарейка, лампочка и кусок провода). Один конец идущий от лампочки присоединением к штырям вилки, а другой, идущий от батарейки, поочередно к проводам выходящим из электрошнура. Провод в желто-зеленой изоляции проверять не обязательно, это так называемый защитно-нулевой провод. Если лампочка горит, значит провод в порядке и надо искать неисправность дальше. Если лампочка не горит, значит вас можно поздравить с отысканием неисправности. Для устранения этой неисправности обычно хватает укоротить шнур сантиметров на 10-15 и вновь подключить на то место, где были прикручены эти провода (предварительно вновь проверив его целостность, если лампочка прозвонки не горит, значит провод поврежден возле вилки и её надо заменить) Следует отметить, что электрошнур утюгов специальный, провода его имеют прорезиненую изоляцию, выдерживающую большую температуру. Поэтому любой провод здесь не подойдет, нужен в прорезиненной изоляции. Если провод нормальный, значит придется разбирать утюг дальше. Перед дальнейшей разборкой необходимо зарисовать схему подключения проводов, потом этот рисунок здорово облегчит вам сборку. Philips, Siemens, Braun, Tefal, Rowenta, Bosh являются лидерами по производству бытовой техники. Их качество надежнее, а сами приборы стоят дороже, $60-80. Если вы при покупке рассчитываете на сумму в 20-30$, то вам следует обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и др.

Некоторые поломки бытовой техники при наличии минимальных навыков и инструмента устранить достаточно легко, для этого не требуется обращаться в сервисный центр. Осуществить ремонт утюга «Тефаль» своими руками вполне реально, главное – правильно разобрать прибор и определить причину неисправности.

Виды утюгов Tefal и возможные причины поломки

Гладильная техника от французского производителя подразделяется на паровые устройства и с парогенератором. Первые имеют классическую конструкцию электрического утюга, дополнительно внутри располагается резервуар для воды объемом до 300 мл. Жидкость, залитая в специальную емкость, нагревается и через отверстия в подошве подается на ткань в виде пара.

Конструкция устройств с парогенератором несколько отличается. Резервуар для воды находится на станции в бойлере. Утюг и станция соединены трубкой для подачи воды, проводом электропитания. Вода в бойлере превращается в пар, по трубкам непрерывно подается под давлением на подошву утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины отказа прибора могут быть:

• физическими – плохой контакт шнура, ТЭН и прочее;
• химические – накипь от жесткой воды на нагревательном элементе;
• механические – западание кнопок.

Чтобы устранить любую из этих проблем, сначала потребуется разобрать утюг Tefal.

Как правильно разобрать прибор

Для работы понадобятся отвертки: плоская и звездочка.

Важно! Перед тем как начать, следует отсоединить прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен противоизвестковый стержень, его необходимо демонтировать.

Начинают разбор с вывинчивания двух болтов на задней стенке. Используют для этого отвертку-звездочку. Третий болт расположен под кнопкой подачи пара, нужно аккуратно снять ее: поддеть плоской отверткой, отгибают пластмассовые защелки, тянут на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Точно так же снимают кнопку для разбрызгивания воды.

Совет! Под кнопками в зависимости от модели могут располагаться мелкие детали: шарик, пружина, трубочка и резинка. Нужно запомнить схему их размещения, чтобы впоследствии установить обратно.

Выкручивают болт, находящийся под кнопками системы подачи пара, после чего ручку устройства можно демонтировать. Аккуратно снимают регулятор температуры нагрева подошвы. Вынимают колодку сетевого шнура . Под ней прячутся еще 2 винта и видны 4 контакта.

Переходят к разбору корпуса. Корпус состоит из двух надежно загерметизированных частей, пытаться разобрать которые не следует. Герметик виден невооруженным глазом, он представляет собой массу черного цвета, похожую на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам особыми методами, отличающимися от способов, которые используют другие производители. Это могут быть трудно обнаруживаемые винты (обычно их располагают под заглушками) или специальные защелки. Перед тем как начать отделять подошву от корпуса, следует убедиться, что весь крепеж был снят.

Чтобы окончательно не сломать прибор, перед работой стоит просмотреть видео о разборе и ремонте утюга Tefal.

Особенности разбора утюгов с системой Easycord

Некоторые модели утюгов Tefal, например Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord , отличительной особенностью которой является особая конструкция задней панели прибора. Болты находятся на подставке, соединенной с ручкой. Открутив их, снимают крышку, закрывающую место установки шнура, а затем переходят к разборке системы подачи пара. Кнопки располагаются на съемном блоке, демонтировать который можно, отогнув специальные защелки.

После этого можно снять ручку, аккуратно подтянув ее вверх. Следующий шаг – выкручивание винтов. 2 из них располагаются на задней части утюга, а еще один размещен на передней, под съемным блоком. Далее разбирают утюг так же, как стандартные модели.

Распространенные поломки и методы их устранения

Порядок действий при ремонте зависит от типа неисправности. Стоит рассмотреть наиболее часто встречающиеся. С некоторыми из них можно справиться самостоятельно, решение особо сложных проблем стоит доверить специалистам. Для работы потребуется тестер, отвертки, изолента, в некоторых случаях – запчасти, если потребуется замена неисправных элементов.

Повреждение сетевого шнура

Чаще всего утюг не включается из-за того, что перетерся шнур . На него приходится большая нагрузка в процессе эксплуатации прибора, и со временем он повреждается. Чтобы убедиться, что причина сбоя заключается в шнуре, необходимо проверить его тестером. Для этого после снятия задней панели утюга проходятся тестером по всей длине провода, выявляют участок разрыва.

1. Отремонтировать шнур: изолировать провода, поменять вилку, удалить скруты.
2. Полностью заменить, подобрав подходящий по техническим параметрам аналог.

Неисправности системы подачи пара

Отверстия на подошве прибора могут быть закупорены из-за скопления известкового налета , накипи или частиц пригоревшей ткани. Для чистки используют лоскут мягкой ткани, смоченный в уксусе или растворе лимонной кислоты. Им протирают проблемные участки до полного растворения отложений. При обработке важно не допускать контакта влажной тряпки с другими элементами утюга.

Нельзя очищать подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. При западании кнопки подачи пара на утюге Tefal следует очистить деталь и место ее расположения от пыли, осмотреть защелки, после чего поставить обратно. При засорении разбрызгивателя его нужно прочистить. Для этого используют иголку.

Поломка термостата

От этого элемента зависит температура нагрева подошвы и возможность выставления нужного режима глажки. Чаще всего причиной неисправности термостата является засорение контактов . Мелкие ворсинки ткани забивают зазоры. Произведя разборку прибора, следует зачистить контакты наждачной бумагой, иголкой или острым предметом. После проверить – повернуть втулку, на которой расположена ручка переключателя. Если все в порядке, раздастся щелчок.

Неисправность предохранителя

Предохранитель может быть одно- или многоразовым. Первые перестают работать, когда перегорают, и починить их невозможно, следует полностью заменить деталь .

Предохранитель потребуется прозвонить тестером. Если индикатор на инструменте не горит, прибор нужно разобрать и проверить контакты проводов. Затем ликвидируют разрыв или полностью заменяют элемент, если починить его нельзя.

Выход из строя ТЭН

Причина, по которой утюг включается, но подошва не нагревается, – поломка ТЭН . В большинстве современных моделей утюгов нагревательный элемент соединен с емкостью для воды, и демонтировать его, чтобы заменить на новый, не получится. Придется либо целиком заменять подошву, либо покупать новый прибор. Первый вариант нецелесообразен – найти подходящую рабочую поверхность трудно, а ее приобретение обойдется недешево.

Чтобы утюг длительное время исправно работал и не приходилось его чинить, следует придерживаться простых рекомендаций.

1. При наличии в устройстве функции самоочистки, необходимо не реже 1 раза в месяц использовать ее.
2. Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и нагар. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для очистки. Ни в коем случае нельзя наливать растворы в резервуар – они могут испортить мелкие детали, прокладки, следствием чего станет разгерметизация резервуара.
3. Стоит использовать только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
4. Нужно не допускать перегибов шнура. После окончания глажки и остывания прибора провод аккуратно наматывают на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обратиться в сервисные центры компании Tefal, находящиеся в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же имеется возможность заказать необходимые для ремонта запчасти.

Самые лучшие утюги 2019 года

Утюг Bosch TDA 3024010 на Яндекс Маркете

Утюг Philips GC2990/20 PowerLife на Яндекс Маркете

Утюг Braun TexStyle 7 TS735TP на Яндекс Маркете

Утюг Philips GC3675/30 EasySpeed Advanced на Яндекс Маркете

Утюг Rowenta DW 5135D1 на Яндекс Маркете

Удивитесь, но проблема, как разобрать утюг, является наиболее сложной при ремонте. Производитель пытается навязать официальный сервис. В СССР разборка утюга была занятием непростым. Что говорить про нынешнее разнообразие. Советские модели были достаточно грубы с эстетической точки зрения, мастер волен не беспокоиться внешним видом, современные модели красивые, обнаруживают столь хрупкий корпус. Пластиковые детали, как нарочно, сделаны из сорта полимера, демонстрирующего минимальную гибкость, легко ломается.

Полагаем, шаги делаются, повторимся, чтобы дать работы сервисным центрам. Рядовые обыватели – привыкли считать каждую копейку, хотим сделать своими руками. Итак, тема сегодняшнего дня: как разобрать утюг.

Разбираем утюг

Начнем, наверное, обещанным советским утюгом. Сразу оговоримся, мало общего с паровыми. Перечислим детали, составляющие утюг со знаком качества в виде звезды, вписанной в пентагон:

1. Задняя крышка.
2. Регулятор температуры.
3. Шнур питания.
4. Подошва.
5. Ручка часто составляет единое целое с корпусом.

Набор инструмента

Внутри колодка питания, ТЭН подошвы, терморегулятор и термопредохранитель. В модели УЛ-84, которую видим на фото, в задней части подошвы крышка быстрого доступа к ТЭНу. Видите крышку с перевернутым утюгом. Любуйтесь силовыми контактами ТЭНа. На заднем плане виднеется джентльменский набор для вскрытия бытовой техники. Поясним. В зеленом футляре множество наконечников наряду с типичным TORX можно заметить невероятной формы головки. Набор куплен в Москве ценой порядка 800 – 1000 рублей. В комплекте переходник. Сегодня биты намного дешевле, вызвано конкуренцией дилеров.

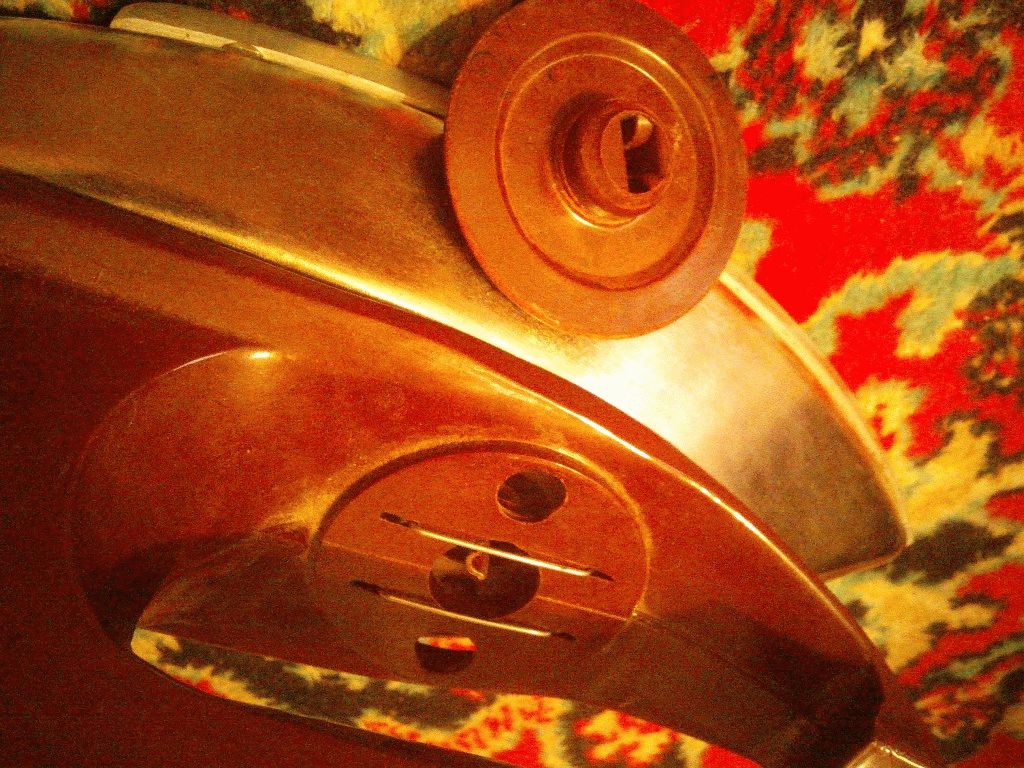

Головки не подходят реверсивной отвертке, которую увидим здесь же. Через адаптер тютелька в тютельку входят на внутренний магнит. В сером футляре виднеется 6 гнезд под штатные головки отвертки. Стоимость удовольствия с ручкой составляет сотни рублей, не более 400. Почему долго обмусоливаем инструмент? Каждое видео с разборкой утюга начинается жалобами на нестандартные головки шурупов. Между тем каждому мужчине просто обзавестись джентльменским набором, позволяющим раскрутить космический корабль. Причем привод со сменными головками читатели, наверное, приобрели. Докупите набор нестандартных насадок!

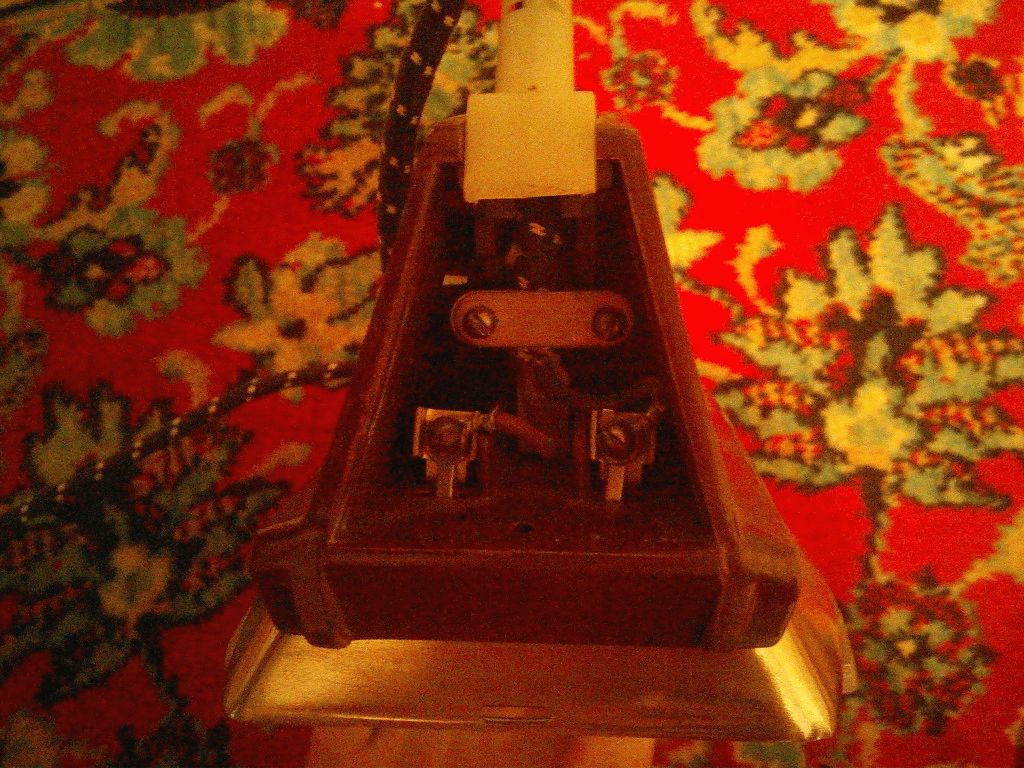

Сняв заднюю крышку (фото номер 2), видим: силовых болтов явно нет. Видно:
