Усадка сруба — ждать, нельзя работать
Содержание статьи
В список недостатков построек из дерева обязательно включают его расположенность к усадке. Да, без этого к сожалению никуда, такова особенность натурального материала, причем чем он естественнее, тем глубже эти процессы. Но, думается, вряд ли это остановит того, кто решился на вариант проверенный веками.
Наибольшие усадочные явления наблюдаются у цельного кругляка, немного меньше у оцилиндрованного бревна и бруса, профилированный брус прошедший сушку в камере и клееный практически не страдают этим.
Почему происходит усадка
Процесс усадки в двух словах можно объяснить так — сруб садится по истечении некоторого времени на определенную величину. Все вроде просто и понятно — древесина на то и натуральный материал, что подвержена разного рода влияниям, связанным напрямую со своим строением и свойствами. Но если вникнуть глубже все гораздо сложнее и многим наверное даже не захочется в этом разбираться, им просто нужны конкретные цифры — когда и насколько. И все же немного углубимся в эту тему.
Различают две формы усадки дерева — это усушка и механическая.
Усушка — самый сложный процесс, потому как на ее скорость и интенсивность влияет масса факторов. Для начала расскажем вкратце об основе этого явления: любое свежеспиленное , в не зависимости от времени года, содержит большое количество влаги. Находится она в волокнах древесины как в свободном, так и в связанном состояниях.
Свободная — это межклеточная вода, она начинает выходить на поверхность сразу после того как дерево будет срублено. Процесс ее испарения протекает относительно быстро и напрямую зависит от температуры окружающего воздуха — чем выше t, тем быстрее она уходит.
Связанная вода находится в стенках клеток древесины, выходит постепенно и долго в естественных условиях, ускорить этот процесс возможно только в сушильных камерах. Правда, такое оборудование чаще всего рассчитано бывает только на тонкомеры.
Так вот, теряя влагу бревно постепенно теряет не только в весе, но и в объеме. Причем, учитывая, что древесные волокна вытянуты вдоль ствола, потеря объема происходит путем уменьшения его диаметра.
Механической усадкой принято называть деформацию дерева под действием веса, здесь имеется ввиду, что в готовом срубе верхние бревна давят на нижние, в результате чего те немного сжимаются. К этому еще можно добавить один момент, который почему-то многими не упоминается — это спрессовывание межвенцового утеплителя. К примеру, такое явление в сухом срубе собранном на мху как раз дает наибольший процент усадки среди прочих факторов.
На процесс усадки влияет целый ряд моментов:
— порода дерева (плотность древесины, изначальная естественная влажность),
— время года рубки,
— период и способ обработки сортимента,
— сушка бревен (сруба) после окорки (рубки),
— технология рубки сруба,
— погода на момент возведения,
— тип межвенцового утеплителя,
— климатические условия региона и местности,
— особенности постройки (высота, количество несущих стен),
— наличие отделки.
Учитывая все вышесказанное, приведем цифры (конечно же примерные) усадки одноэтажной бани из различный материалов:
Цельное бревно — 8-12см
ОЦБ — 7-10см
Брус: — строганый — 5-7см,
— профилированный — 3-5см,
— клееный — 1-3см
Как видим у первых вариантов показатели довольно серьезные, отчего становится понятным почему с отделкой нужно будет повременить.
А как делали в старину?
Дерево издавна было традиционным, по крайне мере там где были леса, материалом для постройки. Многим наверное будет интересно, а как с этим делом обстояло в старину.
А было так: срубы за редким исключением из свежесрубленного леса сразу не ставили, заготовленные бревна окоривали прямо и нередко здесь же оставляли «вылеживаться» до следующего года или перевозили их к месту будущего строительства. Тут кругляк складывали штабелями на просушку, не забывая укрыть его от осадков и солнца настилом. Таким образом дерево «летовало», постепенно отдавало влагу и крепло. В будущих постройках такое бревно давало значительно меньшую усадку, что позволяло раньше приступать к ее отделке.
Если сруб рубили сразу, то оставляли его также на год, а иногда и на два сушиться в хорошо проветриваемом со всех сторон месте и только после этого приступали к возведению дома или бани. После того как стены будут заведены под крышу все работы приостанавливали, ждали, когда сруб даст осадку и окончательно просохнет, как говорили старики — «засевереет», и уж затем приступали к отделочным работам.
Не спешим с отделкой бани
Объявления и реклама производителей пестрит предложениями о продаже срубов под усадку, что это значит? А это значит, что он был изготовлен из свежего леса, нормальной влажности не прошедшего длительную естественную или принудительную сушку. Т.е. ваша баня будет строится в два этапа: сначала вы приобретаете готовый сруб, заводите его под крышу, а уж затем (спустя 6-12мес) приступаете к его обустройству.
Конечно, многие фирмы не откажут вам возвести постройку за пару месяцев что называется «под ключ», только надо ли это — лучше строить не спеша, контролируя процесс усадки и поведение бревен (бруса), чем потом исправлять вполне прогнозируемые последствия. Ведь вам ни кто не предложит выстоявшийся сруб — слишком хлопотное это дело.
Итак сруб приобретен и благополучно возведен на подготовленном заранее фундаменте. Что делаем дальше? А далее продолжаем заниматься строительством — возводим кровлю, стелим пол и потолок, обустраиваем коммуникации (не все). В это же время, если позволяет температура, обязательно проводим мероприятия по защите древесины от неблагоприятных погодных условий и древоточцев.
После завершения этих работ оставляем постройку для усадки, период времени точно обозначить трудно по причине вышеуказанных факторов.
Возможно особо не терпеливые зададутся вопросом — а нельзя ли это как-нибудь ускорить? Да, конечно можно, только в последствии вы сами этому будете не рады и вот почему. Процесс усадки реально ускорить регулярно просушивая помещение или начав его отапливать. Влага естественно будет испаряться быстрее, соответственно и сруб сядет раньше положенного ему срока. Вроде одни плюсы — экономия времени, сил и средств, но это пока. Через некоторое время вы с удивлением обнаружите, как ваши красивые бревна начнут разрывать большие и малые трещины — это как раз результат ускоренной просушки.
Для будущих владельцев бань из оцилиндровки заметим, что ни какие компенсационные пропилы от этого не спасут, чтобы на это счет не говорили строители.
Компенсаторы усадки
Усадочный процесс идет не равномерно, это связано с неодинаковым испарением влаги в разных местах сруба, например, в местах соединения бревен влага выходит не так интенсивно, деревья даже одной породы имеют разную структуру и плотность. Кроме того, где-то фундамент может просесть, где-то вывесится бревно из-за некачественного или не правильно уложенного утеплителя. В общем следить нужно постоянно, да, это не совсем просто, за то такой сруб потом будет теплым, прочным и не потребует ремонта через пару лет.
Контролируя усадку особое внимание уделяют проблемным местам — прогонным и закладным бревнам, выпускам под мансарды, кровлю, террасу и т.п. Данные элементы являясь продолжением стен сруба садятся вместе с ним, а вот вертикальные опоры, удерживающие их практически не садятся. В этом случае велик риск возникновения перекоса постройки или вовсе поломки вышеуказанных частей. В старину уберечь от этого были призваны деревянные клинья, вбитые между ними — осаживаясь, бревна под действием веса выдавливали их, тем самым уберегая от выпирания выпусков вверх.
В настоящее время клинья уже никто не использует, все применяют так называемые компенсаторы, их еще называют усадочные домкраты или лифты. Устроены они очень просто — две пластины из нерж.стали скрепленные посередине винтом с резьбой, здесь же навинчена гайка, вот ей и производят регулировку высоты просвета, ослабляя или подкручивая.
Проверка компенсаторов проводится с некоторой периодичностью, зимой раз в 2-3 недели, в теплую погоду каждые 7 дней.
Сколько ждем
Озвучивать время за которое деревянная постройка полностью сядет дело не благодарное да и не правильное. Приведем лишь приблизительные сроки, которые чаще всего упоминаются строителями: основные усадочные процессы происходят в течение первого года после возведения сруба, в последующие 4-6мес. бревна окончательно принимают свою форму. Хотя нужно заметить, что и в дальнейшем, на протяжении 3-5 лет баня чуть-чуть продолжает садиться, но это уже не несет за собой какие-либо последствия.
Приступая к наружной и внутренней обязательно закладываем необходимый процент (с запасом) на усадку. К примеру, устанавливая окна, двери, проводя коммуникации обязательно оставляем пространство сверху, дабы потом не произошло подвисания бревен и повреждения указанных элементов.
Прочитав все это некоторые задумаются — а дерево то капризно, то лес заготовь в определенный период, то порода не всякая сгодится, то сруби так да не эдак, в общем одна головная боль, может лучше баня из блоков? Но согласитесь, свойства древесины настолько хороши и очевидны, что не заставят отступить перед возникшими трудностями, тем более что все это решаемо.
Первый отопительный сезон для многих владельцев срубов становится полным неожиданностей и неприятных сюрпризов. У одних начинает крутить брёвна, и стены, выглядевшие во время отделки дома ровными, приобретают уродующие их изгибы. У других так дует из углов и из-под пола, что обеспокоенные хозяева срочно собираются вскрывать полы и дополнительно утеплять их. Тревога за свой дом заставляет третьих прибегать к помощи специалистов фирм, занимающихся строительной экспертизой. Как правило, заключение экспертов сводится к одному: причина «болезней» сруба кроется в нарушении технологии его сборки. В преддверии нового строительного сезона мы решили поговорить о правилах и ошибках возведения рубленых домов
Тема нашей статьи главным образом заинтересует две категории читателей: тех, кто только собирается возводить рубленый дом, и тех, кто его уже имеет. Ну, с первыми всё понятно: они хотят избежать при строительстве каких-либо ошибок, и потому им полезна любая информация по этой теме. А вот что может заинтересовать в данном материале вторых? И для них, скорее всего, наша беседа не будет лишней. Владельцы недавно поставленных срубов могут проверить, не были ли нарушены технологии строительства, а также провести диагностику состояния здания. Иногда вовремя проведённая профилактика помогает предотвратить серьёзные «болезни» дома.
Александр Исаковский,
инженер-эксперт ООО «ЛАБОРАТОРИЯ СТРОИТЕЛЬНОЙ ЭКСПЕРТИЗЫ»:
«Помните о том, что деревянный рубленый дом строится гораздо дольше такого же по площади кирпичного. Надо быть готовым к тому, что вселиться в него вы сможете лишь через 1,5-2 года после его установки на фундамент. А обещания некоторых строителей, что вам поставят сруб за 45 дней и вы можете сразу в нём жить, - это миф. Первые ошибки могут быть допущены уже на момент проектирования дома. Одна из наиболее часто встречающихся - несоблюдение принципа «летней» и «зимней» частей здания. Например, над крыльцом на втором этаже располагают тёплое помещение. Получается, что в этой комнате часть пола выходит на улицу. В итоге его утепление становится крайне сложной задачей. Теплоизоляция дома нарушается. Что предпринять в таком случае? Необходимо либо сделать выносным крыльцо, либо спроектировать над ним «холодные» помещения: балкон, веранду и т. д. Очень часто с целью улучшения архитектурного облика здания проектируют рубленые эркеры. Качественное исполнение таких элементов в срубе весьма проблематично. Если отказываться от них не хочется, то предпочтительнее сделать их по каркасной технологии, но желательно всё же избегать эркеров и других усложняющих архитектуру элементов. Чем проще рубленый дом, тем он теплее. Не менее сложно также качественно выполнить сопряжение и утепление кровли со стенами при устройстве рубленых фронтонов в мансардном этаже. Круглые брёвна плохо стыкуются с кровлей. Очень часто в местах примыкания стропил к стене появляются теплопотери. Лучше сделать два полноценных этажа и холодный чердак, гораздо проще утеплить плоский потолок, чем мансардную кровлю».
На этапе замысла
Задумывая строительство сруба, следует иметь в виду, что отдать весь процесс его проектирования и возведения на откуп той или иной фирме и не вникать нив какие детали, у вас не получится. Придётся изучить много литературы, овладеть терминологией, чтобы говорить со строителями на одном языке, а также контролировать отдельные этапы работ. Так советуют специалисты, имеющие большой опыт деревянного домостроения, и владельцы рубленых домов, которые вовремя не вникли в особенности технологии, и теперь жалеют об этом. Человека, отличающего не только рубку «в лапу» от рубки «в угол», но и угловые соединения для хозпостроек от подобных соединений для жилых домов, безусловно, ввести в заблуждение гораздо труднее. На сегодняшний день построить сруб можно двумя путями: обратиться в специализированную фирму или нанять «дикую» бригаду плотников. Конечно, последний вариант по первоначальным затратам обойдётся дешевле, но он может потянуть за собой проблемы, решение которых будет либо невозможным вообще, либо крайне дорогостоящим. Такие бригады, как правило, строят дом по эскизам, предложенным хозяином и не имеющим ничего общего с проектом. В итоге - ошибки в выборе фундамента, в расчётах несущих конструкций и т. д. Так, знакомые автора этих строк, весьма далёкие от строительства, получили от подобных «умельцев» залитый в землю на 70 см глубже необходимого фундамент (на ветер выброшена весьма ощутимая сумма), а также неправильно выполненные перекрытия. Теперь для их усиления придётся «украшать» и без того не очень большую гостиную двумя подпорными столбами.
[вид обработки бревна]
Для строительства сруба используют три вида брёвен: круглые (кругляк), протёсанные на один кант с внутренней стороны (полулафет) либо стёсанные на два канта с двух противоположных сторон (лафет). Последние, как правило, являются традиционным материалом для возведения деревянных зданий в скандинавских странах. Многие специалисты рекомендуют выбирать полулафет, поскольку в нетёсаном срубе при внутренней обшивке стен вагонкой либо другими материалами частично теряется полезная площадь. Более того, тёсаные стены (в зависимости от стиля интерьера) можно вообще ничем не отделывать. Однако следует учитывать, что обработка бревна на один кант - трудоёмкая процедура, требующая мастерства плотника и удорожающая стоимость коробки дома на 35-50%.
Специалисты заявляют в один голос: «Никогда не приступайте к возведению дома без тщательно разработанного проекта!» Даже в кризисные времена. Но проект проекту рознь. Иногда заказчику могут выдать «проект» на 4-5 листах. В лучшем случае в нем описывается лишь повен-цовая разбревновка дома, но не указаны величина межвенцовых зазоров и зазоров в чашках, материал, на который собирается сруб, и т. п. Практически это небольшой эскиз с размерами будущей постройки. Проект должен содержать не менее 30-35 листов. Помните, что архитектор, у которого вы будете заказывать проект, должен специализироваться именно на проектировании рубленых домов. Зная требования СНиПов, регулирующие строительство срубов, он тщательно рассчитает конструкцию здания с учётом распределения нагрузок на несущие элементы, учтёт усадку брёвен и т. д. Перед заказом проекта вам необходимо выбрать материал для дома (см. «Комментарий специалиста», с. 110).
Наш читатель, возможно, спросит: а не лучше ли купить готовый сруб? Не лучше. Во-первых, он может быть изготовлен без всякого проекта. Во-вторых, вы всё-таки стремитесь создать жильё под себя. Нередки случаи, когда люди «удачно» покупают готовый сруб, а потом начинают его дополнять балконами, верандами, пристройками. Иногда эти новые элементы ослабляют несущие конструкции здания, из-за неправильно выполненных соединений появляются «мостики холода» и т. п.
Особенно опасно покупать «отстоявшийся» дом. Конечно,соблазнительно приобрести простоявший год сруб, произвести его отделку и сразу переехать в него жить. Но что стоит за словом «отстоявшийся»? Происходит это так. Рабочие собирают первые пять венцов сруба и ставят их на какие-либо подпорки (эти пять венцов называют стопой). Затем снимают верхний венец и, используя его как шаблон, рубят следующие пять венцов. Всего на дом идёт три-четыре стопы. Проходит время, сруб никто не покупает, и брёвна продолжают находиться в стопах. Влага, проникая в них снизу и сверху, оказывает негативное воздействие на древесину, и через год половина сруба близка к гниению. Руководители фирм, заботящиеся о своей репутации, в этом случае пускают такой сруб на изготовление досок. Другие же пытаются всучить неразборчивому клиенту некондицию. Сруб после сборки должен сохнуть у вас на участке (а не где-либо ещё), стоя на фундаменте и под временной кровлей.
Брёвна бывают разными
Помимо выбора материала, из которого будет возведён ваш дом, следует определиться со степенью обработки бревна для изготовления сруба. После рубки дерево может подвергаться двум операциям: окорке и острожке. Окорку (очистку от коры), как правило, выполняют без применения механизированного инструмента. После этой процедуры на бревне остаются небольшие участки луба («подкорье», свежий слой древесной коры, отделяемый непосредственно от ствола). После высыхания он темнеет, и дерево приобретает пёструю окраску, характерную для нестроганых брёвен. С одной стороны, при окорке (в отличие от острожки) не повреждается волокнистая структура древесины, но, с другой стороны, луб наиболее подвержен гниению, поэтому предпочтительнее, чтобы бревно прошло и острожку. В результате такой обработки, осуществляемой при помощи электрических рубанков, бревно полностью очищается от луба и приобретает равномерный золотистый цвет.
«Отец, слышишь, рубит..»
Когда брёвна подготовлены, плотники собирают сруб на своей стройплощадке, то есть вдали от глаз заказчика. Возникает вопрос: как проконтролировать этот процесс? Существует два варианта. Первый - перенести работы на ваш участок. Положительныи момент у данного решения только один: вы сможете день за днём наблюдать, как растёт сруб, и при необходимости (например, не устраивает качество рубки замковых соединений) вмешаться в ситуацию. А вот отрицательных гораздо больше. Во-первых, увеличиваются транспортные расходы (везут не чётко определённое число брёвен, составляющих сруб, а заготовки с 30%-м запасом). Во-вторых, строителям нужно обеспечить нормальные условия проживания и работы, поскольку находиться на вашем участке они будут 3-4 недели. И, наконец, как очистить территорию от огромного количества коры и щепок? Да и вывоз строительного мусора стоит недёшево.Второй вариант заключается в следующем. В договоре со строительной фирмой обязательно запишите требование показать сруб во время его изготовления. Как только срубят первую стопу, вам должны сообщить об этом, чтобы вы смогли приехать и всё внимательно осмотреть. В таком случае не придётся покупать кота в мешке.
Сергей Зеленский,
директор ООО «НЕЗАВИСИМАЯ ЭКСПЕРТИЗА КАЧЕСТВА СТРОИТЕЛЬСТВА» (ООО «СТРОЙЭКСПЕРТИЗА»):
«Одна из наиболее распространённых ошибок в рубленых домах - неправильно выполненное утепление пола. Для Москвы и Московской области толщина утеплителя в этой части дома должна быть не менее 150 мм, иначе тепло будет уходить в подполье. На практике же кладут не более 100 мм, в итоге пол становится холодным. Грамотная конструкция пола подразумевает хорошую пароизоляцию. Полотнища пароизоляции степлером пристреливают к балкам снизу (со стороны подпола), укладывая их поперёк балок. Перехлёст полотнищ должен составлять не менее 10 см. Затем к балкам (опять же снизу) прибивают доски (их можно располагать вразбежку), которые служат опорой для теплоизоляции. Со стороны помещения на пароизоляцию кладут утеплитель. Между утеплителем и находящимся поверх него черновым полом следует оставить воздушный зазор - 5 см. Не забудьте над этим зазором устроить гидроизоляцию для защиты от возможной случайной заливки и последующего намокания утеплителя.
Для организации проветривания подпола в цокольной части делают продухи, площадь которых должна составлять 1 /500 от площади подпола. Систему продухов надо предусмотреть так, чтобы подпольные помещения проветривались со всех четырёх сторон. Частая ошибка - отсутствие продухов в ленте цоколя, проходящей под перегородками. Снаружи строители делают вентиляционные отверстия, а изнутри забывают. В итоге образуются «мёртвые зоны», которые не проветриваются. Бытует мнение, что на зиму продухи надо закрывать. Это серьёзная ошибка. Необходимо создать вихревые потоки в подполье. При закрытых продухах и недостаточной теплоизоляции балки пола могут начать гнить. Чем больше продухов, тем лучше. Естественно, при хорошей теплоизоляции пола».
Зри в... угол
Если прежде мы касались общих вопросов строительства рубленого дома, то теперь придётся вникать в азы плотницкого мастерства. Сруб собирают дважды. Первый раз - во время его изготовления на рабочей площадке (в этом случае между брёвнами не кладут утеплитель). После сборки брёвна нумеруют, сруб разбирают и в разобранном виде привозят на участок заказчика. Здесь его собирают второй раз, уже на фундаменте. Между венцами и в угловых соединениях прокладывают утеплитель (мох, паклю и т. д.).
Как же осуществляется изготовление сруба? Начинается оно с обвязки - выставления и протёсывания первого венца, для которого берут самые толстые брёвна (на них, во-первых, приходится наибольшая нагрузка, а во-вторых, они ближе других находятся к поверхности фундамента и, следовательно, более подвержены воздействию атмосферной влаги). Для сопряжения параллельных брёвен в верхнем из них вырубают паз, повторяющий форму верхней части нижнего бревна. Пилой делают два продольных пропила и несколько поперечных, после чего паз аккуратно выбирают топором. Соединяют брёвна на углах здания. Правильное выполнение угловых замковых соединений является главной задачей при возведении сруба. Это важно как с точки зрения теплоизоляции постройки (рубленый дом промерзает по углам, а не по стенам), так и с точки зрения прочности конструкции.
Существует два основных способа рубки угла: «в лапу» (без остатка, когда торцы брёвен не выходят за наружную плоскость стены) и «в угол» (с остатком). В чём их преимущества и недостатки? Рубка «в угол» делает соединения более надёжными, чем рубка «в лапу», и углы здания защищены от дождя и ветра выступающими частями брёвен. Считается, что сруб, изготовленный «в угол», устойчивее и теплее. Но при одинаковой площади существенно дешевле обходится дом, у которого соединения выполнены «в лапу» (на выпуски при рубке с остатком уходит 0,6 м бревна). Кроме того, при рубке «в лапу» дом при желании или необходимости можно обшить снаружи, а вот рубленый «в угол» - нет.
У каждого из угловых соединений имеются свои модификации. Так, рубка «в угол» подразделяется на рубку «в чашку», «в обло», «в крюк». При первом способе чашку (полукруглую выемку) делают в верхней части бревна. Разметку чашек осуществляют в два этапа - начерно и начисто. Специальным инструмеытом в нижнем бревне прочерчивают линию, повторяющую профиль верхнего поперечного бревна. По этой линии выпиливают черновую чашку. После примерки и чистовой разметки выполняют точную подгонку выемки топором. Это самый простой, но не самый эффективный с точки зрения теплозащиты способ угловых соединений. В данном случае тепло будет держаться лишь за счёт пакли, проложенной между брёвнами. Потому и называют такой вид чашки «хозяйственной», подходящей лишь для хозпостроек, но не для жилого дома, для которого лучше делать чашку с пресекой. Пресека создаёт надёжное замковое соединение, и тепло из помещения не выходит наружу.
Более сложным является соединение «в обло». В этом случае чашку «опрокидывают», то есть делают выемку снизу бревна, что исключает удержание влаги в сопряжении. Как и в предыдущем способе, соединение «в обло» должно быть с пресекой.
Иван Алексеев,
генеральный директор ООО «РУСДОМ»:
«Когда возводят деревянный дом, главный упор делается на то, что он деревянный. Просто деревянный, и всё. Но для строительства применяют различные породы дерева. Какой же материал лучше всего использовать в качестве стенового? О сосне народ говорил: «Изба соснова - сердце здорово». Её древесина мягкая, легка в обработке. Сосна бывает строевой (рудовой) и нестроевой (мендовой). Рудовая сосна - наиболее предпочтительный материал для сруба. Она растёт на песчаной почве, как правило, на бугорке и (в идеальном случае) в окружении ёлочек, посаженных позже. Они заглушают нижние сучки сосны и заставляют её тянуться вверх. У такого дерева сбег ствола не превышает 0,8 см на 1 м. Возраст сосны для строительства сруба должен быть не старше 150 лет (иначе это будут перезревшие деревья, сердцевина которых начинает разрушаться), но и не моложе 80 лет (до этого времени ещё не полностью сформировалось ядро). Мендовая сосна (пиловочник) растёт на более влажной почве, имеет менее смолистую древесину, сбег ствола у неё превышает 0,8 см на 1 м, но её тоже можно применять для возведения стен дома.
Что касается ели, она более сучковатая, чем мендовая сосна. Плотность ели меньше плотности сосны примерно на 10-12%. Её древесина больше подвержена растрескиванию при высыхании, и трещины, как правило (в связи с тем, что ель растёт с «подкруткой»), образуются опоясывающие.
Лиственница на 30% плотнее и прочнее сосны, более стойка к сырости и поражению гнилостными грибками. Она занимает около 40% всех российских лесов, но мы не найдём жилых домов из неё, построенных до начала 90-х гг. прошлого столетия. Почему? Один из самых распространённых ответов на мой вопрос звучал так: «Целиком дома из лиственницы рубили довольно редко из-за твёрдости древесины - лишь несколько нижних венцов укладывали из лиственничных брёвен». Но тут же хочется спросить: «А как же стены деревянных крепостей? Разве там лиственница была мягче?» Ответ на вопрос нужно искать в другой области. Энергетика лиственницы сродни энергетике осины, поэтому шаманы Сибири и Дальнего Востока запрещают строить дома из этого материала, называя лиственницу «чёрным деревом» Древесина кедра обладает уникальными свойствами. Именно поэтому население Урала и Сибири во все времена предпочитало сибирский кедр для отделки жилищ, а вот пускать его на стены не решались. Уже в старину люди понимали, что кедровые леса - это лёгкие всей планеты, и делать из такого материала стены - великий грех! Запретить валку кедровника необходимо на самом высоком уровне, а нам, строителям, не следует ни в коем случае браться за строительство домов из дерева жизни».
Довольно редко выполняют соединение «в крюк» (усложнённый вариант рубки «в обло» с внутренним шипом), поскольку качественно его может сделать только очень опытный плотник. Специалисты предупреждают, что при рубке «в чашку» или «в обло» не стоит делать стены дома внутри тёсаными (ровными), а вот рубка «в крюк» обязательно требует тёсаных стен. После краткого знакомства со способами рубки «в угол» рассмотрим основные виды соединений «в лапу». Их два: «в косую лапу» («ласточкин хвост») и «в прямую лапу с зубом». Лапой называется конец бревна, обработанный на пять граней. Все отклонения в разметке лап могут привести к нарушению геометрии углов сруба и потере ими герметичности. В соединении «ласточкин хвост» лапа имеет форму трапеции, постепенно сужающейся к основанию бревна. Рубка угла данным способом не обеспечивает должной теплозащиты здания, и потому издавна применялась для хозпостроек. Но сегодня, к сожалению, очень часто можно встретить дома, углы которых выполнены именно таким образом. Если вы решили, что ваш сруб всё же будет изготовлен «в лапу», лучше использовать соединение «в прямую лапу с зубом». Лапа имеет в нём форму параллелепипеда, а зуб играет такую же роль, как и пресека при рубке угла «в чашку». Более подробную информацию по этой теме содержит ГОСТ 300974-2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий».
Типовые ошибки
[к сведению]
Рубка угла «в обло» дороже соединения «в чашку» на 30%, а рубка «в крюк» - на 50%
Все ошибки, допущенные при строительстве рубленого дома, можно разделить на две группы: одни относятся к качеству изготовления сруба, а другие - к его финишной сборке. Ошибки первого типа в основном сводятся к плохой подгонке брёвен и наличию больших межвенцовых щелей (согласно СНиП 3.03.01-87 «Несущие и ограждающие конструкции» величина зазоров между брёвнами при стыковке с одной стороны не может превышать 1 мм), а также некачественному выполнению угловых соединений. Ещё одна ошибка связана с нарушением правила «Кривизной вверх». Дело в том, что из-за ветровых нагрузок любое дерево имеет кривизну. Согласно ГОСТу она должна быть в пределах 0,5-1,5% от длины бревна. При изготовлении сруба брёвна следует укладывать кривизной вверх, чтобы верхние давили на нижние и выравнивали их. В противном случае появятся провалы и выступы на стенах, и по эстетическим причинам придётся обшивать дом вагонкой или другими отделочными материалами.
А теперь перейдём ко второй группе ошибок. Их существенно больше. Начинается этот перечень с неправильно выполненного фундамента. Под деревянный дом (относительно лёгкий) не нужно делать монолитный ленточный фундамент на глубину промерзания, а между тем это наиболее часто практикуемое решение для срубов. Почему так происходит, мы уже писали в предыдущих выпусках, в том числе и знакомили читателей с экономичностью и надёжностью малозаглублённых фундаментов («Новый дом», 08/2008 г.), оптимальных для построек из дерева. Самая распространённая ошибка заключается в том, что фундамент для домов с эксплуатируемым подпольем не рассчитывают с учётом теплотехнических характеристик. В зимнее время находящиеся в нём трубы коммуникаций могут замёрзнуть и лопнуть. Кроме того, там складывается неблагоприятный температурно-влажностный режим (при промерзании в подполье повышается влажность), из-за которого нижние венцы сруба, балки и черновые полы гниют. Не случайно плотники говорят: правильно выполненный подпол дома - основа его долголетия. Чтобы фундамент не промерзал, специалисты рекомендуют обязательно утеплить его снаружи плитами экструдированного пенополистирола. В полу должен быть прорезан люк для ревизии проходящих внизу инженерных коммуникаций и проверки состояния нижних венцов сруба.
Следующий важный момент - укладка нижнего венца на фундамент. Чтобы влага не просачивалась к брёвнам через фундамент, необходимо качественно выполнить его гидроизоляцию. Строители же вместо двух-трёх слоев рубероида нередко используют один. Или обходятся без выравнивания поверхности ленты фундамента с помощью мастики. В этом случае нижнее бревно никогда плотно не ляжет на основание, неизбежно образуются зазоры (следовательно, снизится теплоизоляция здания).
[лес для строительства]
Какой лес подходит для строительства дома? Существует три его разновидности: строевой, пиловочный и подтоварник. Первая группа - это лес экстра-класса. Он растёт на песчаных почвах и имеет высоту не менее 24 м. Из него можно получить брёвна длиной до 10-12 м и изготовить красивый сруб.
Пиловочник - лес высотой до 24 м, отличающийся большим количеством сучьев и конусностью. Специалисты не рекомендуют использовать его для строительства дома, поскольку стены будут выглядеть некрасиво: слишком велика разница между диаметрами комля и вершины. Не случайно плотники называюттакой лес «морковками».
Подтоварник вырастает до 15-18 м, характеризуется малой конусностью и имеет диаметр 11-20 см. Его также можно использовать для строительства небольшой бани, но следует учитывать, что при таком диаметре брёвен теплозащитные свойства стен будут невысокими.
Один из спорных вопросов: нужно ли укладывать первый венец непосредственно на фундамент или на подкладную доску, чтобы защитить брёвна от гниения? Некоторые специалисты убеждены, что это необходимо, другие считают данный приём устаревшим. Как бы там ни было, но использование подкладной доски уменьшает риск загнивания нижнего венца, и заменить её новой доской гораздо проще, чем заменить сам венец. Заказывая сруб, следует обязательно уточнить этот момент, а также то, из чего будет изготовлен первый венец. Лучший материал для него - дуб или лиственница.
Если два бревна первого венца лежат на фундаменте, то два следующих (они называются перекрывные) «висят» на них, поэтому между перекрывными брёвнами и лентой фундамента остаётся значительный зазор. Как от него избавиться? Поступают по-разному. Некоторые строители считают, что заделывать эти щели нужно лишь через год, поскольку они способствуют лучшей вентиляции сруба, а следовательно, его сушке. Другие закрывают их сразу. У каждого мнения есть свои плюсы и минусы. Многое зависит от того, чем именно заделывают зазор. Если для этого используют полубрёвна (так называемые Замятины), то желательно уложить их одновременно со сборкой стен, в противном случае через год брёвна сруба дадут усадку, а «Замятина» будет из свежесрубленного дерева, и, когда она высохнет, неизбежно образуются щели. Полубревно следует класть на просмолённую или промасленную паклю.
Противники данного способа считают, что в «Замятину» всё равно будет попадать влага, поскольку дерево распилено пополам. Заболонная часть открыта полностью, и поэтому такой подкладной элемент быстро сгниёт. Лучше всего закладывать щель печным кирпичом М-150 или М-120.
Сруб можно собирать на мох, паклю, джутовое и льноволокно и т. д. Что предпочесть? Встречаются различные мнения. Одни полагают, что для первичной конопатки больше всего подходит мох. Когда на него попадает влага, он не только не гниёт, но и выделяет дубильные вещества, защищающие древесину. Другие приводят примеры, когда мох вспыхивал при высоких температурах, и люди едва успевали выскочить из горящей бани. Эти специалисты говорят о том, что паклю или льноволокно в отличие от мха можно пропитать огнезащитными составами. Третьи считают, что лучше джута ничего в природе нет. А вот финны применяют особую паклю, сделанную наподобие двустороннего скотча и имеющую возможность сжиматься от 15 до 5 мм. Использование этого материала избавляет от необходимости повторной конопатки. Чтобы не чувствовать себя буридановым ослом, выбирайте любой из межвенцовыхутеплителей. Главное, чтобы он выполнял свою основную функцию - обеспечивал теплоизоляцию.
Одним из наиболее спорных является вопрос использования при сборке срубов нагелей (шкантов) - деревянных стержней, устанавливаемых вертикально в соседние по высоте брёвна для их крепления. Одни специалисты считают, что дом должен быть срублен так, чтобы стены крепко держались в углах и пазу. И не надо из бревна делать дуршлаг, лишние дырки ему ни к чему. Другие уверены - нагели необходимы, чтобы стены не отклонялись по вертикали от нагрузок и собственного веса. Как бы то ни было, но стены длиной более 3 м, а также те, в которых вырезаются проёмы под окна и двери, лучше возводить с применением нагелей.
Большое количество ошибок совершается при установке дверей и окон. Поскольку бревенчатый дом садится первые 6-8 лет, то жёсткие крепления в нём недопустимы, следовательно, вставлять оконные и дверные конструкции напрямую в проёмы нельзя. Для этого используют так называемую окосячку (обсадную коробку). К сожалению, практически повсеместно её выполняют неправильно. Окосячка представляет собой вспомогательную раму, состоящую из четырёх брусков (для её изготовления берут брус шириной, равной ширине бревна, и толщиной 10-12 см). На торцах, выходящих в проём брёвен, делают шип, в окосячке - паз. Пазы также выбирают и с обоих концов нижней части коробки - подоконной доски, которую устанавливают первой, прокладывая под неё джутовое волокно. Далее ставят боковые бруски окосячки. Замыкает конструкцию верхняя часть коробки. Между нею и затёсом верхнего бревна оставляют зазор (6-7 см) для свободной усадки дома. Этот зазор закладывают паклей.
При строительстве срубов есть вещи, которые делать категорически запрещается. Например, забивать в соединения брёвен гвозди. Эта ошибка ведёт к фатальным последствиям. Любой гвоздь в углу или стене ржавеет, и древесине угрожает гниение. На шляпку гвоздя бревно ложится неровно, и появляется межвен-цовая щель. Поскольку она неравномерная, дерево тут же начинает «крутиться». Это исправить уже невозможно. «Диагноз» - полная разборка сруба.
Очень много ошибок связано с расчётом несущих конструкций. Например, заказчику хочется иметь стены длиной 10-12 м. Брёвна для них найти можно, но если не сделать перерубы (перевязки внешней стены с внутренней), то стены довольно быстро станут бочкообразными. Перерубы служат рёбрами жёсткости и устанавливаются на стенах, длина которых превышает 7,5 м.
Допускают нарушения и при укладке перекрытий. Например, балки пола и перекрытий строители располагают параллельно длинной стене. Если перекрыть семиметровый сруб семиметровым бревном, оно согнётся даже под собственным весом, не говоря уже о других нагрузках. Часто неправильно врезают балки в венцы дома, делают так называемые подрубы, в результате чего балка не полностью опирается на бревно и в любой момент может подломиться.
Безусловно, в одной статье нельзя рассказать обо всех ошибках, встречающихся при строительстве сруба, но типовые мы назвали. И у тех, кто только приступает к возведению рубленого дома, есть все возможности, чтобы их избежать.
Редакция благодарит компании «РУСДОМ»,
ООО «НЕЗАВИСИМАЯ ЭКСПЕРТИЗА КАЧЕСТВА СТРОИТЕЛЬСТВА»(ООО «СТРОЙЭКСПЕРТИЗА»)
и ООО «ЛАБОРАТОРИЯ СТРОИТЕЛЬНОЙ ЭКСПЕРТИЗЫ» за помощь в подготовке материала.
Журнал "НОВЫЙ ДОМ" № 3-4 (2009)
Пока собранный сруб стоит на участке, проходя усадку, нужно распланировать дальнейшие действия и последовательность выполнения работ. Чтобы дом или баня прослужили долго, предоставляя своим владельцам преимущества, из-за которых выбирают для строительства дерево. Материал живой. Способный как радовать, так из-за плохого отношения, огорчить.
Любой сруб на готовом фундаменте собирают сразу под крышу, чтобы меньше мочило стены и торцы. Далее его оставляют на период снижения естественной влажности наружных стен до приемлемой для дальнейших действий. В этот период со срубом ничего сделать не получится. Можно, конечно, но потом придется шлифовку и антисептирование постоянным составом повторить. На непросохшем бревне в первом случае задерется ворс, во втором антисептик не пропитает толком ничего. Во время усадки (усушки) сруб обязательно должен беспрепятственно проветриваться внутри.
Уменьшение влажности стен снаружи до 24% (на северной стороне) служит призывом к действию. Сруб за время прохождения первоначальной (самой заметной) усадки, скорее всего немного потемнел, атмосферные осадки подпортили уличные торцы. Все эти моменты надо перед антисептированием устранить. Будет полезно отторцевать сруб и отшлифовать бревно перед нанесением антисептика. Стены становятся гладкими и красивыми, выравнивается цвет дерева, уменьшается впитывание влаги, снижается расход краски. Шлифовать дом внутри может быть пока преждевременно, если влажность массива дерева там пока еще высока. Самыми последними просыхают внутренние углы.
После шлифовки сруб следует сразу же покрыть хорошим защитным составом. Красить нужно при температуре воздуха выше +7С°. В солнечную погоду состав высохнет быстрей. В пасмурную глубже пропитает бревно. Антисептируют сруб минимум на 2 слоя с интервалом. Защитному составу стоит колеровкой придать цвет потемней (защита от ультрафиолета). Просохли пиломатериалы стропильной системы? Можно открытые до этого для вентиляции карнизные и фронтонные свесы (напуски) подшить. Обработав антисептиком подшивочную доску. Цвет свесов крыши часто выбирают похожий на цвет окон и дверей. Теперь монтажу водосточной системы не мешает ничего.
В оконные и дверные проемы монтируются фальшкоробки . Являются обязательным условием для установки безусадочных элементов (окон и дверей). Укрепляют проемы, чтобы не увело формирующие их концы бревен. Доску и брусок для проемов тоже обрабатывают защитным составом. Лаком для наружных работ, чтобы птицы не заинтересовались утеплителем, полезно обработать после конопатки джут. Тщательно проконопатить сруб нужно будет единовременно, с улицы и внутри. Конопатке подлежат: стены, фронтоны, зауголки, вертикальная линия на выходе зауголка из стены, щель между подкладной доской и закладным венцом.
Параллельно вышеописанным работами можно сделать прокладку инженерных коммуникаций. Решить, что приемлемо по расходам закопать: септик или переливные фильтрационные кольца применить. Поставить ворота и забор. Затем к облагораживанию территории приступить. Можно электропроводку в деревянном доме скрыть . Отделать цоколь фундамента, когда все коммуникации в дом заведены. Поставить на улице беседку с барбекю, выложить в доме камин. Либо русскую печь. Далее внутренняя отделка идет. Чистовой пол лучше самым последним настелить, иначе придется шлифовать потерявшую во время строительства первоначальный внешний вид недешевую половую доску.
Сруб ручной рубки хорош своей долговечностью и натуральной красотой. Заказать подходящий дом, довести до ума со временем, реально любому работающему человеку. Через 1,5-2 года от начала рубки сруба можно будет за пришедшими на новоселье гостями закрыть дверь. Рубленый дом всегда уникальным выходит. Из оцилиндрованного бревна получаются дома-близнецы. Оцилиндровочный станок купить, инструкцию прочитать и рабочих нанять, гораздо проще, чем опытные бригады плотников в штате иметь и вникать в нюансы деревянного домостроения.
Поставили сруб на участке. Пока он проходит период усадки, нужно спланировать, какие действия и в какой последовательности вам предстоит произвести. От этого будет зависеть долговечность вашего дома.
Как ухаживать за срубом?
Добросовестно изготовленный сруб, всегда ставится под крышу. Так вы избежите попадания дождевой воды на стены и торцы бревен. В период усадки проводить какие-то работы со срубом нецелесообразно. Нужно дождаться, пока влажность бревен достигнет приемлемой величины, как снаружи сруба, так и внутри него. Поэтому внутри сруба должен беспрепятственно циркулировать воздух. Когда на северной стороне сруба влажность бревен достигнет 24%, можно продолжить работу со срубом. Но, при этом нужно учитывать, что внутри сруба, а особенно в углах, влажность будет значительно выше.После того как сруб готов
Итак, необходимо оторцевать концы бревен, отшлифовать наружную поверхность сруба. Гладкие, отшлифованные поверхности бревен, следует пропитать антисептиком. Это защитит сруб от воздействия воды и солнечных лучей и обеспечит подготовку к окончательной (финишной) отделке сруба:- После окончательной сушки антисептика, необходимо эту операцию повторить. Антисептирование проводится дважды. Для защиты древесины от воздействия ультрафиолета, можно использовать более темный колер.
- Как только просохнет стропильная система, можно подшивать фронтоны и карнизы, которые, до этого, были открыты для вентиляции. Подшивочную доску так же обрабатываем антисептиком.
- Теперь можно монтировать водосточную систему.
- В оконные и дверные проемы монтируем фальшкоробки и крепим их к срубу что бы избежать разбега бревен в проемах. Фальшкоробку то же необходимо обработать защитным составом.
- Теперь можно приступать к конопатке. Наружные и внутренние стены конопатятся единовременно. Кроме стен конопатятся фрнтоны, зауголки, щели между подкладной доской и закладным венцом.
- Параллельно вышеописанным работам можно заняться инженерными коммуникациями, скрыть электропроводку, отделать цоколь, смонтировать септик и т.д. Сложить печь или камин и приступить к внутренней отделке. Чистовой пол стелится в последнюю очередь. Так вы сохраните дорогую половую доску в идеальном виде.
Зачастую владельцы рубленых домов уже на первом году их эксплуатации сталкиваются с тем, что бревна выкручиваются, стены перекашиваются, дует, что называется, отовсюду. А причина всех этих проблем, по сути, одна — несоблюдение технологии сборки сруба
Вывод очевиден — строить по правилам, а если речь идет о готовом доме — проводить тщательную диагностику (при необходимости с привлечением специалистов по стройэкспертизе) и устранять выявленные нарушения, пока они не привели к более серьезным последствиям.
В начале начал
Специалисты не устают повторять: любое строительство надо начинать с проекта. И в случае рубленого дома это должен быть не трехстраничный эскиз, ограничивающийся лишь разбревновкой стеновых элементов, а полноценный подробный документ с расчетами предполагаемых нагрузок, указанием величины межвенцовых швов и зазоров в чашках и т. д. Из этого вытекает, что подготовку проекта следует поручить архитектору, специализирующемуся именно на срубовых постройках и хорошо знакомому с требованиями соответствующих СНиПов.
Более того, этим же обусловлен и еще один важный момент. «Летучие отряды» мастеров «широкого профиля» обычно работают на основе как раз-таки эскизных «проектов», порой нарисованных самим заказчиком и мало напоминающих профессиональную строительную документацию, так что заказывать возведение рубленого дома настоятельно рекомендуется только в профильных компаниях, имеющих солидный опыт в области деревянного домостроения. Безусловно, обойдется это дороже, но таким образом вы избавите себя от очень вероятных и весьма серьезных проблем, решить которые без траты большого количества денег, времени и нервов не получится. А может быть, они окажутся нерешаемыми в принципе. (Например, с фундаментом, заложенным как под многоэтажку, вы уже ничего не поделаете и потраченных на него средств не вернете. Или если под перекрытие, чтобы оно не рухнуло, придется ставить опорные столбы, то тогда прощай прозрачный, открытый интерьер — ведь надежность конструкций и безопасность несравненно важнее.)
Однако принцип «заказал и забыл» даже в случае обращения в профильную фирму не работает. Ответственному заказчику придется освоить немало специфической информации и терминологии (чего стоят только способы рубки угла — «в лапу», «в обло», «в крюк» и т. п.), чтобы общаться с исполнителями со знанием дела, грамотно контролировать процесс и не дать навязать себе неверных решений и лишних расходов.
Дома ручной рубки, при которой не нарушается структура дерева, простоят дольше и будут теплее, чем рубленные на станках. В средней полосе России дома круглогодичного проживания строят из бревна Ø 22-24 см
Хотите на все готовенькое?
Желая сократить время строительства дома и приблизить момент новоселья (а оно может состояться не ранее чем через полтора-два года после окончательной сборки здания), некоторые рассматривают вопрос о покупке готового сруба. Стоит ли это делать?
Прежде всего, неизвестно, какого качества проект был использован и был ли он вообще. Кроме того, многие все же хотят «модернизировать» сруб под себя, приращивая к нему различные пристройки, балконы и пр. В частности, это создает повышенную нагрузку на несущие конструкции, места соединений новых элементов с бревенчатыми стенами нередко становятся мостиками холода, не исключено также появление и других проблем.
Особенно не рекомендуется приобретать сруб, предлагаемый вам в качестве уже отстоявшегося. Скорее всего, это вовремя не нашедшие своего покупателя стопы бревен, сложенных в венцы на подпорках и простоявших так год или более без должного укрытия. Что за дом получится из такого материала, объяснять не надо. Помните: отстаиваться сруб должен только на своем фундаменте и под временной кровлей.
От ствола до бревна
Из трех разновидностей леса — строевой, пиловочный и подтоварник — первый, произрастающий на песчаных почвах и достигающий высоты более 24 м, относится к материалам класса «экстра» и является оптимальным для возведения домов. Пиловочник же, в силу своей сучковатости и конусности (значительной разницы в диаметрах комля и вершины), считается не лучшим вариантом для домостроения. Равно как и подтоварник, вырастающий до 15-18 м и обладающий малой конусностью, но из-за небольшого диаметра (11-20 см) не способный обеспечить стенам достаточные показатели по теплозащите.
После рубки дерево окоряют — удаляют с него кору. Так как делают это обычно без использования механизированного инструмента, волокна древесины в результате сохраняются в целости, но на бревне кое-где остаются следы подкорья (или луба) — нижнего слоя коры, прилегающего к стволу. Высыхая, он темнеет, придавая поверхности естественную «пятнистость». Правда, этот декоративный эффект имеет обратную сторону — луб может стать очагом гниения. Вот почему желательно бревно не только окорить, но и острогать электрорубанком, полностью сняв подкорье.
По форме бревна для срубов подразделяют на кругляк, лафет (стесанные с двух сторон — на два канта) и полулафет (стесанные только с внутренней стороны — на один кант). Последние предпочтительнее при отделке внутренних стен вагонкой или панелями, так как при этом съедается меньше полезной площади. Обратите внимание: тёска бревна на один кант повышает стоимость сруба на 35-50%.
Проделывание проемов в свежесложенном бревенчатом доме неизбежно приводит к перекосу стен, поэтому прорезать их и монтировать оконные и дверные конструкции следует только после первичной осадки сруба
Сборка сруба
Сруб собирают дважды. Первичную сборку (без утеплителя) рабочие производят на своей территории, и отслеживать этот процесс заказчику весьма затруднительно. Перенести же его на непосредственный участок застройки для удобства контроля — значит столкнутся с множеством трудностей (размещение людей как минимум на 3-4 недели, уборка и вывоз большого объема древесного мусора и т. п.). Самый лучший выход из положения — прописать в договоре с фирмой-исполнителем, что она обязана информировать клиента о завершении очередного этапа работ (например, о готовности каждой стопы бревен, состоящей из пяти венцов), с тем чтобы он мог наведаться на место и оценить качество изготовления сруба.
Схема основных элементов сруба
После сборки все бревна пронумеровывают, сруб разбирают и перевозят на участок строительства, где собирают его повторно уже на фундаменте и с прокладкой утеплителя. Для первичной конопатки применяют разные материалы: мох (хорош тем, что не только не гниет сам, но и работает как антибактериальная защита древесины), паклю и льноволокно (могут иметь огнезащитную пропитку; минусы — гигроскопичность и повреждаемость молью), джутовую ленту и др.
Начинают процесс сборки сруба с обвязки — укладки нижнего венца, для которого используют самые толстые бревна, ведь именно на него ложится наибольшая нагрузка. Для установки следующих венцов снизу бревен топором выбирают паз, по форме соответствующий изгибу бревна предыдущего ряда. Ответственейший узел сборки — замковые соединения по углам сруба. От качества их исполнения зависит не только «тепло дома» (бревенчатые постройки промерзают именно в углах), но и прочность самой коробки.
Способы рубки углов
Рубка «в угол». Это способ рубки угла с остатком, при котором концы бревен выступают за периметр стен. Расход материала в данном случае заметно увеличивается, но углы получаются дополнительно защищенными от атмосферных воздействий, а значит, дом будет теплее. Кроме того, есть мнение, что такие конструкции отличаются повышенной надежностью.
Рубка «в угол» имеет три разновидности - «в чашку», «в обло» и «в крюк».
Простую чашку в виде полукруглой выемки делают в нижнем бревне так, чтобы сверху в нее ложилось поперечное бревно. Сначала выполняют черновую выборку, а затем точно подгоняют ее по форме. Поскольку такое соединение не обеспечивает высокого уровня теплоизоляции, в основном его применяют при строительстве зданий хозназначения, а для возведения жилых домов используют более «теплую» чашку с пресекой.
Рубка «в обло» (ее следует выполнять тоже с пресекой) по сути представляет собой опрокинутую чашку, и с точки зрения защиты от влаги это более надежный вариант.
Способ рубки «в крюк» (опрокинутая чашка с шипом) мало распространен из-за сложности исполнения, к тому же для его реализации поверхности стен со стороны помещений должны быть непременно ровными. Обратите внимание: соединения «в чашку» или «в обло», наоборот, не подразумевают стесанных внутренних стен.
Рубка «в лапу» - способ выполнения угла без остатка, при котором торцы бревен не имеют выпусков за пределы стен. В отличие от срубов, соединенных «в угол», фасады дома в этом случае могут быть обшиты или облицованы. Важно учитывать, что от качества и точности изготовления лапы (стесанный особым образом конец бревна) зависит геометрия и герметичность углов в срубе.
Вариантов такой рубки два: «в косую лапу» (известный всем «ласточкин хвост») и «в прямую лапу с зубом». В первом случае применяется трапециевидная лапа, при которой нельзя добиться показателей теплозащиты, требуемых для жилых домов. Но несмотря на то, что «ласточкин хвост» годится только для нежилых строений, у нас он чрезвычайно распространен. Если все же есть необходимость рубить «в лапу», ГОСТ 300974-2002 («Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий») рекомендует использовать прямую лапу в форме параллелепипеда с зубом, выполняющим функцию пресеки при рубке угла «в чашку».
Лучше не допускать, чем исправлять
Нередко непродуманные решения принимаются еще на этапе планирования. К примеру, если над открытой входной зоной запроектировать отапливаемую комнату, то эффективно утеплить ее станет весьма затруднительно, потому что часть тепла будет просто выбрасываться на ветер через выступающее наружу перекрытие. Разумнее вынести крыльцо за периметр сруба или обустроить над ним «холодное» помещение (скажем, летнюю веранду).
Нежелательно также усложнять архитектуру бревенчатого дома такими элементами, как рубленые эркеры и фронтоны, мансардные потолки и пр. Чем она проще, тем меньше в здании проблемных конструктивных узлов, а значит, теплопотери будут минимальными.
Целый ряд ошибок допускают и при изготовлении сруба. Их результатом становятся слишком крупные зазоры между венцами из-за плохо пригнанных бревен; неплотное прилегание в углах из-за неаккуратно вытесанных соединений; «провалы» в стенах из-за несоблюдения правила укладки бревен кривизной вверх, чтобы вышележащие венцы давили своей массой на нижние, постепенно выпрямляя неровности. (Допускаемая ГОСТом естественная кривизна дерева составляет 0,5-1,5% от его длины.)
Угловые соединения, выполненные «в лапу», нуждаются в защите от влияния атмосферных факторов, именно по этой причине их обычно закрывают обшивной доской
Множество неприятных последствий могут повлечь за собой нарушения, имевшие место на этапе чистовой сборки сруба.
Часто под бревенчатые дома сооружают монолитный ленточный фундамент, заложенный на глубину промерзания грунта, что совершенно не оправданно ни с технической, ни с финансовой точки зрения. В большинстве случаев для деревянных зданий вполне достаточно мелкозаглубленного фундамента (до 0,6-0,8 м). Главное, чтобы при наличии подпольного пространства, где проходят коммуникации, основание дома было надежно теплоизолировано наружным слоем экструдированного пенополистирола. Это предотвратит появление сырости в подполе и, как следствие, гниение древесины (первыми страдают балки, лаги, нижние ряды бревен и т. п.), убережет фундамент от промерзания, а трубы от разрыва в зимний период. Для доступа к коммуникациям в полу предусматривают люк.
Типичная ошибка — неправильно организованное проветривание подпольного пространства. Продухи в цокольной части здания должны быть расположены так, чтобы в подполе не возникало застойных зон, между тем нередко их «забывают» делать в ленте фундамента под внутренними стенами, что препятствует свободному движению воздуха.
Серьезные проблемы в будущем могут быть вызваны неправильной подготовкой основания к укладке первого венца. Поверхность фундамента нужно обязательно выровнять и покрыть двумя-тремя слоями гидроизоляционного материала. Если этого не сделать, древесина будет вбирать в себя капиллярную влагу из бетона, а между бревнами и основанием образуются зазоры, которые ухудшат теплоизоляцию дома.
По поводу того, как устанавливать первый венец — прямо на основание или через подкладную доску, — мнения специалистов расходятся. Если нижние бревна изготовлены из лиственницы или дуба, то дополнительно отсекать их от фундамента, может быть, и не нужно, но в иных обстоятельствах подкладная доска, снижающая риск порчи первого ряда бревен, необходима. В любом случае заменить ее будет гораздо проще, чем вынуть сгнивший венец и установить на его место новый.
В первом венце сруба два бревна прилегают к фундаменту, а два других - так называемые перекрывные - зависают над ним на некотором расстоянии. Когда и чем лучше закрыть этот зазор? Один из вариантов - установить туда замятину (распиленное пополам бревно), подложив под нее просмоленную или промасленную паклю. Делать это нужно прямо во время сборки стен, чтобы замятина высыхала и осаживалась вместе со срубом. Однако надо учитывать, что продольный спил очень нестоек к воздействию влаги, так что проживет такой элемент недолго.
Второй вариант - закладка зазора печным кирпичом марки М120-150 - более долговечный, но делать это следует не ранее чем через год после возведения дома, когда пройдет первичная осадка, а пока щель под нижним венцом будет служить для вентиляции сруба.
Некоторые мастера считают, что жесткость и устойчивость конструкции сруба должна быть обеспечена исключительно за счет качественно выполненных пазов в бревнах и угловых соединений. На то он и сруб, и в лишних креплениях нужды нет. И все же стены, имеющие длину свыше 3 м или вырубы под оконные и дверные проемы, рекомендуется укреплять с помощью деревянных стержней — нагелей, вбиваемых вертикально сквозь лежащие одно над другим бревна. А вот применение при сборке сруба гвоздей допускать нельзя. Окисляясь, они провоцируют порчу древесины; шляпки не дают бревнам плотно прилегать друг к другу, из-за чего их начинает выкручивать, а это уже непоправимо.
По желанию заказчика строители могут сложить дом даже из бревен длиной 10-12 м, но если не выполнить перевязки между ограждающими и внутренними стенами (иначе — перерубы), сруб начнет «распирать», как бочонок. Имейте в виду: при использовании бревен длиннее 7,5 м устройство ребер жесткости в виде перерубов является необходимым условием.

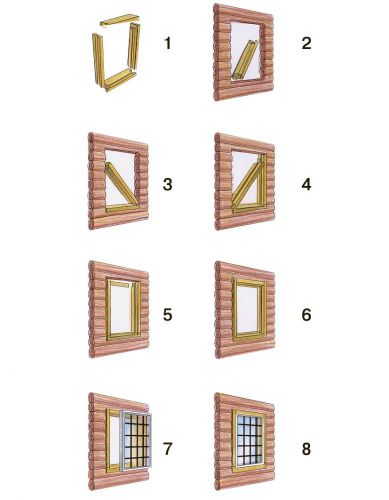

Последовательность установки окосячки с забивкой
Бывает, что сруб перекрывают балками вдоль длинной стены — к примеру, 7-метровой. Понятно, что они прогнутся даже без всякой нагрузки. Кроме того, нередко балки врезают в бревна посредством подрубов, что не обеспечивает им надежной опоры и грозит надломом.
Как известно, для монтажа окон и дверей в деревянном доме требуется обсадная коробка — окосячка, но выполняют ее зачастую с нарушениями технологии: используют пересушенную древесину (влажностью менее 12%); оставляют над верхней перекладиной зазор, недостаточный для свободной осадки сруба; допускают жесткие связи короба со стенами и т. п. Результатом всего этого становится деформация и разрушение как самой обсады, так и вставленной в нее конструкции.
