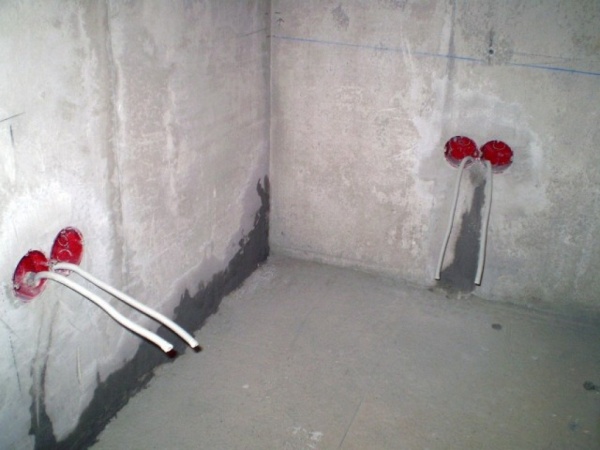

Установка подрозетников в монолитную стену

После окончания работ по разметке трасс электропроводки и мест установки коммутационной аппаратуры, начинается этап высверливания ниш для подрозетников или как их правильно называют производители — коробок установочных круглых наборных без крышки.

Помимо крепежной функции, они выполняют роль пожаробезопасной защиты от возгорания, плюс обеспечивают требуемый уровень изоляции. Так как стены считаются токопроводящим материалом и ставить в них розетки напрямую без этих коробок нельзя.

Но сперва, нужно не ошибиться с их выбором.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

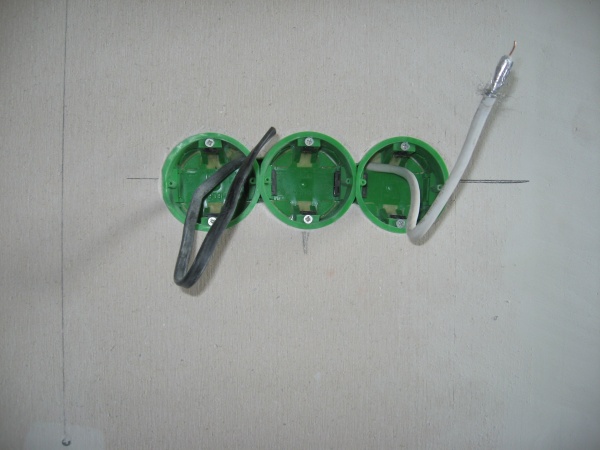

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus - меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может "вязать" коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Правила монтажа подрозетника

Порядок работы следующий:

Глубина сверления - 5см.

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

• заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

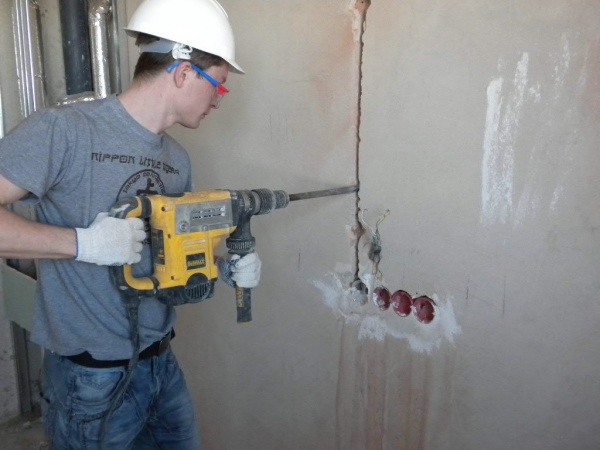

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

• переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Заготовка раствора и установка в нишу

Следующий этап - установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача - выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Частые ошибки

• монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

• установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

• неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

• выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Установочные коробки служат основой для розеток, поэтому должны устанавливаться с соблюдением всех пропорций. После выбора подходящего по форме и размеру подрозетника нужно приступать к разметке территории, подготовке крепежных элементов или смеси и осуществить установку конструкции.

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

1. Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
2. Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
3. От водных объектов розетку нужно удалить минимум на 60 см.
4. Желательно устанавливать питание проводки в гостиной или зале.
5. Щиток должен быть защищен дифавтоматом или аналогичным устройством.

Вырезаем отверстия в гипсокартоне под установку подрозетников

Совет! Желательно подвести кабель к розетке с нижнего положения. Этот способ гарантирует безопасность для электросети, так как при образовании конденсата капли не смогут затекать в прибор, работающий от электрической энергии. Неукоснительно соблюдать это правило нужно в том случае, если подрозетник установлен неправильно, вследствие чего между стеной и защитной рамой образовался просвет.

Цены на подрозетники

подрозетник

Правила установки подрозетников

Если расположение проводки проходит через перегородку и маскируется облицовкой, то соединение проводов в таких местах запрещается. Создание перемычек в этом случае возможно только в коробках, где заканчивается участок скрытой электропроводки.

Нужно проявить внимательность при вводе кабеля в подрозетник. Под него формируется штроба, которая должна точно соответствовать контурам данной установки. После монтажа кабеля все просветы заполняются штукатуркой, цементом или аналогичным строительным раствором.

Чтобы сократить расходы на проведение электросети и установку подрозетников, необходимо правильно расположить силовую линию:

1. На поверхности намечается условная линия, по которой можно осуществить самый короткий путь перемещения электродов. Обязательно высчитывается наилучшее месторасположение установочной коробки.
2. Через отмеченную точку нужно провести горизонтальную и вертикальную линии. Они прочерчиваются с помощью угольника и отвеса. Линии можно формировать обыкновенным карандашом.
3. От центральной точки пересечения данных линий необходимо отложить расстояние, равное радиусу подрозетников.
4. Установочная коробка прикладывается к стене, переворачиваясь к поверхности лицевой частью.
5. Помеченные точки нужно сравнить с контуром установочной коробки и прочертить ее абрис.

Когда планируется использовать коронки по бетонной или каменной поверхности, обрисовывать контуры подрозетника не нужно, так как просвет в конструкции делается разово при использовании перфоратора и дрели. Выбирается сверло со специальным наконечником около Ø 6 мм в диаметре. Рекомендуемая глубина просвета примерно 7 см. Когда процедура формирования отверстия завершается, нужно в полученное пространство вставить коронку с вмонтированным в нее сверлом и сформировать полное углубление для установки подрозетника.

Коронку следует выбирать заранее, ориентируясь на параметры подрозетника. Данный элемент должен обладать небольшим диаметром по сравнению с подрозетником. Следует учитывать, что в готовую конструкцию обязаны поместиться розетки.

Видео – детальная информация информация по установке подрозетников

Установка подрозетников в бетонную или кирпичную конструкцию

Для правильной установки подрозетников необходимо осуществить такие действия:

Шаг 1. Отсек штробы около подрозетника сильно заглубляется или предпринимается скашивание линии. Это необходимо для точного вхождения кабеля в отведенный разъем.

Шаг 2. В подрозетнике производится углубление для ввода кабеля. Оно формируется точно под необходимый размер, чтобы исключить вероятность попадания строительного раствора при установке подрозетника. Нужно проследить, чтобы оно было оптимальным для того, чтобы пропустить в него некоторое количество проводов, учитывая их оплетку. Для углубления отверстий желательно применить предварительно разогретый на открытом огне нож. Данное приспособление дает наибольшую гарантию того, что составные части подрозетника не сломаются и не деформируются.

Шаг 3. Если приобретена универсальная конструкция подрозетника, то перед ее монтажом нужно убрать специальные лапки, предназначенные для крепления.

Шаг 4. Углубление в поверхности для установки подрозетника нужно предварительно освободить от мусора и пыли. Осуществить это можно рукой, однако более эффективным является применение кисти или небольшой тряпочки. Желательно выполнить грунтовку по бетону или смочить его водой перед монтажом конструкции. Если пренебречь этим правилом, влага из алебастра быстро перейдет в бетон, что повлечет слишком быстрое его застывание.

Совет! Перед монтажом подрозетника нужно обратить внимание на параметры розетки. Существуют варианты, не помещающиеся в подрозетник Ø 5 см. При возникновении такой ситуации потребуется универсальный подрозетник. Он имеет диаметр, который подходит для вставки любых розеток.

Шаг 5. Для монтажа подрозетника необходима небольшая жесткая емкость. В ней следует замесить алебастр. Для работы потребуется маленький шпатель. Если его нет, можно использовать мастерок, однако его края должны быть острыми. С помощью этих элементов можно алебастр быстро закладывается вовнутрь.

Совет! Алебастр нужно использовать в маленьком количестве, так как большие объемы материала быстро застынут и станут бесполезными. Образованная смесь должна быть как густая сметана, однако слишком жидким раствор делать не стоит, чтобы он не стекал со стены.

Цены на алебастр

алебастр

Шаг 6. Смесь наносят тонким слоем по стенкам. После этого следует сразу установить подрозетник. Нужно монтировать конструкцию аккуратно, не доводя элемент до упора, так как алебастр должен остаться не только возле боковых стенок, но и с задней части. Исключено вдавливание конструкции в стенку, из-за этого может ослабиться крепление. Чтобы проконтролировать правильность расположения установочной коробки, нужно воспользоваться строительным уровнем. Делать это следует сразу после монтажа, так как через небольшой отрезок времени алебастр полностью высохнет и любая коррекция подрозетника станет невозможной.

Использование алебастра для установки подрозетника

Когда осуществляется установка подрозетника в блочную или кирпичную стену, нужно использовать технологию монтажа, описанную выше. Следует помнить, что коронки применять не рекомендуется, так как в бетонных блоках они могут подвергнуться воздействию вибрации, из-за чего отверстия расширятся. Если принимается решение установить их, нужно позаботиться о создании более массивного слоя алебастра.

Совет! Под действием времени подрозетники могут постепенно выходить из углублений. Для избежания этого неудобства конструкция закрепляется шурупами в специально разработанных для этого отверстиях. Произвести дополнительные крепления можно только при условии точного вертикального или горизонтального расположения отверстий для крепления, что нужно регулировать при монтаже конструкции.

Установка подрозетников в дерево и гипсокартон

Шаг 1. Чтобы углубить установочную коробку в деревянную стену, обязательно применяется коронка. Для крепления конструкции задействуются лапки подрозетника. Смесь алебастра не нужна. Специальные лапки поджимаются для того, чтобы конструкция свободно поместилась в разработанное для нее углубление, а затем прикручиваются, плотно фиксируя элемент в стене. Кабель можно приводить только после окончания монтажных работ, предварительно облицуя его в гофру или металлорукав.

Процесс установки подрозетника

Совет! Перед прокладкой кабеля нужно отсоединить этот элемент от электросети и проверить, чтобы выключатели находились в отключенном состоянии. Как только кабель заводится в подрозетник, необходимо все провода разделить и установить розетку. Если ее монтаж будет осуществляться позднее, края кабеля следует изолировать.

Шаг 2. Монтаж подрозетников в гипсокартонные стены имеет собственные отличия. Нужно приобрести установочные коробки, которые специально предназначены для данной поверхности. Идеально они имеют круглые контуры без выступов и заглублений. В листе гипсокартона легче всего сформировать полностью круглое отверстие.

Шаг 3. Подрозетник прикладывается к гипсокартону в заранее определенном месте, после чего происходит очерчивание его контуров. С помощью коронки в диаметре 5 см формируют отверстие. Если такого элемента нет, используют тонкий острый нож или небольшой отрезок ножовки. С помощью такого инструмента формируют небольшое отверстие, которое умышленно делается меньше, чем планируется.

Шаг 4. К полученному углублению нужно приставить подрозетник и попробовать установить его. Углубить его не получиться, однако можно легко определить все проблемные места, которые мешают завести элемент в стену. Лишние контуры понемногу вырезаются до достижения идеального по очертаниям отверстия, после чего можно помещать установочную коробку вглубь.

Нюансы при работе

• Когда осуществляется заделка крепления, нужно контролировать текучесть, то есть консистенцию смеси. Чтобы правильно установить коробку, необходим умеренный по густоте состав, так как вязкая смесь не может проникнуть во все отсеки конструкции.
• При использовании цементного состава утопить подрозетник до необходимого уровня вручную тяжело, поэтому приходится подбивать его молотком. Это действие нужно производить аккуратно, чтобы не спровоцировать образование сколов на изделии.
• Когда в качестве смеси для установки подрозетника используется гипс, работу нужно выполнять быстро. Нельзя отвлекаться и делать перерывы, пока основной монтаж и первичное выравнивание не будут осуществлены, так как гипс имеет склонность к быстрому застыванию.
• Правильную консистенцию можно определить только при наличии личного опыта. Для монтажа подрозетника разным людям необходима особая консистенция, так как одна и та же смесь в руках каждого мастера дает различные результаты.

Не стоит применять гипсовую штукатурку для монтажа установочных коробок, так как работа с этим материалом осложняется проблемными ситуациями:

1. Штукатурка почти мгновенно засыхает и плотно прилегает к шпателю, из-за чего требуется его регулярное смачивание.
2. Смесь застывает не синхронно, поэтому когда затвердевают определенные участки, некоторые из них еще нуждаются в высыхании. Если начать выравнивание поверхности слишком рано, это может вызвать деформацию конструкции.

Видео – установка подрозетников в бетонную и кирпичную стену

Чтобы качественно установить подрозетник и обеспечить его удачное применение, желательно вместе с этим элементом приобретать розетки и выключатели, проверяя, что они подходят друг другу. Выполнить монтаж установочной коробки можно в любую стену, если следовать перечисленным советам, осуществлять необходимые действия быстро и аккуратно.

Без надежной проводки жизнь в квартире или доме сразу теряет свой комфорт. Чтобы условия были максимально удобными, стоит позаботиться обо всем, что касается электрики. Не исключением являются и подрозетники. Без них просто невозможно качественно установить розетку, которая будет выдерживать максимальные нагрузки.

Что представляет собой подрозетник и какие бывают его виды

Подрозетник - это специальные коробки, которые изготавливаются из различных материалов (обычно пластик или металл). Главной задачей данного инструмента является заделывание собой отверстий в стене и установка в него розетки.

Лучшим материалом для изготовления является пластик. Розетка на нем держится уверенно и надежно. Металлические подрозетники (также их называют гильзами) используются обычно только в деревянных домах, так как этого требует техника безопасности. Снижение спроса на гильзы объясняется тем, что такие приборы имеют более слабое скрепление с розетками (по сравнению с пластиковыми аналогами). Кроме того, своими острыми краями они способны повредить важные провода.

Виды подрозетников

Для монтажа не подойдет любой подрозетник. Выбирать их необходимо в зависимости от стены, в которую они будут устанавливаться. Всего существует 2 данных группы:

• На бетонные стены. Из названия становится очевидным, что монтаж таких подрозетников осуществляется в бетонной стене. Но кроме этого они пригодны для пенно- и газобетонных, кирпичных и керамзитных покрытий.
• Для гипсокартонных поверхностей, а также для конструкций из фанеры и ДСП используются инструменты другой группы.

Подготовительные работы

После покупки подрозетника следует провести специальные подготовительные работы. Много времени для этого не потребуется. Главное, провести качественную оценку стены.

Внимание ! В некоторых случаях вместо одного подрозетника используется целый блок из объединенных нескольких приборов. При их установке не стоит забывать о расстоянии между центрами каждого подрозетника.

Монтаж в бетон

Когда подрозетник куплен, подготовительные работы проведены, можно переходить к установке. Однако провести монтаж подрозетников в бетонную стену голыми руками вряд ли кому-то удастся. Поэтому обязательно потребуются следующие инструменты:

• Дрель со сверлом для бетона;
• Перфоратор;
• Специальные коронки для сверления бетона. Их диаметр должен соответствовать размерам монтируемого прибора;
• Обычные карандаш и линейка;
• Зубило с молотком;
• Болгарка со специальным полотном по бетону;
• Шпатель;
• Гипс. Подойдет как строительный, так и медицинский;
• Нож для бумаги

Такие инструменты как болгарка или перфоратор необходимы обязательно. Если личного инструмента нет, можно арендовать в специализированных строительных магазинах.

Когда весь арсенал собран, можно переходить к следующему этапу.

Разметка и проделывания отверстия для подрозетника

Перед монтажом следует обязательно провести точную разметку места, в котором будет установлен подрозетник. Высота будущих розеток и выключателей подбирается индивидуально, но по желанию можно воспользоваться следующими профессиональными стандартами:

• В жилых комнатах розетки размещаются на высоте в 30 см от покрытого пола;
• В кухне, для удобства, высота от пола достигает 120 см;
• Высота выключателя - 90 см.

После определения оптимальной высоты к нужному месту приставляется подрозетник. Контур обводится карандашом.

Теперь перед установкой остается только просверлить нужное отверстие. Для этого на перфоратор ставится специальная круглая коронка. Она напоминает небольшой отрезок трубы с острыми зубьями, которые и будут просверливать стену. Сверлить следует пока коронка полностью не войдет в стену. После этого центральная часть, с применением зубила, дорабатывается в глубину.

Совет ! Чтобы коронка легче прорезала необходимые отверстия, в центре, разметки можно проделать отверстия с помощью дрели.

При отсутствии коронки, можно воспользоваться и другими способами. Всего их 2 и каждый кардинально отличается. В первом случае используется перфоратор или дрель со специальным сверлом (победитовым). По контуру размеченного круга просверливаются специальные отверстия с как можно большей глубиной. Находиться они должны близко друг другу. После этого центральная часть выбивается зубилом. Преимуществом данного метода является скорость. Использование коронки быстро нагревает электроинструмент, поэтому он периодически должен отдыхать. Поэтому для проделывания 12-15 углублений может уйти весь день. В данном случае такого недостатка нет.

Также подготовить место для подрозетника можно с помощью болгарки. Для этого следует еще раз воспользоваться карандашом и линейкой. Обведенный круглый контур следует преобразовать в квадрат, прочертив с каждой стороны по одной ровной линии. После этого по прямым линиям следует пройтись болгаркой. Также, как и в предыдущих вариантах, середина выбивается зубилом.

Корректировка глубины

После того как отверстие проделано следует проверить, полностью ли в него входит подрозетник. В идеальном варианте прибор должен стать четко вровень со стеной. В таком случае будущая розетка или выключатель вплотную станут к стене.

Совет ! Подрозетник имеет ненужную кромку. При ее обрезании прибор отлично войдет в стену.

После этого в стене проделывается штроба, которая позволит подвести провод. Он в свою очередь вставляется в подрозетник с тыльной стороны. После продевания провода инструмент вставляется в проделанное отверстие.

Заключительный этап

Практически вся работа проделана, остается лишь закрепить подрозетники с помощью специального раствора. Готовить его нужно небольшими количествами и только перед заделыванием, так как застывать он начинает уже через несколько минут. Для его приготовления в гипс необходимо постепенно добавлять воду. Смесь при этом постоянно помешивается. В итоге должна получиться масса, которая по своей консистенции напоминает густую сметану.

Важно ! Перед выполнением работы, отверстие следует промыть водой, таким образом, убрав ее от лишней пыли.

Когда вся влага впитается, в отверстие шпателем выкладывается раствор, в который и вставляется подрозетник с проводом. Устанавливать его следует тщательно, чтобы он не выступал, иначе в будущем будут заметны явные дефекты. После этого оставшимся раствором заделываются все щели.

Установка в кирпичную стену

Монтаж подрозетников в кирпичную стену ничем не отличается от описанного выше варианта. То есть, понадобятся все те же инструменты. Способ проделывания отверстий также подойдет любой из уже указанных. А вот монтаж подрозетников в гипсокартон несколько отличается. Об этом и пойдет далее речь

Подрозетник в гипсокартонную стену

Перед установкой прибора следует тщательно подготовить поверхность. Чтобы в процессе сверления она не крошилась и не ломалась, следует обработать стену большим количеством грунтовки, которая укрепит ее структуру.

Когда гипсокартон высохнет, можно переходит к сверлению отверстий. Использовать для этого можно как специальные коронки, так и простую дрель с применение монтажного ножа. Важно, чтобы дырка была той же диагонали, что и установочная коробка. Чтобы этого добиться, рекомендуется для начала провести разметку тем же способом, как и в случае с бетонной стеной.

Когда отверстия готовы, в них вставляется коробка, с которой предварительно следует снять все перемычки, которые не позволяют просунуть кабель. Чтобы обеспечить прочность, подрозетник следует туго затянуть винтами. Также посадочное место (перед фиксацией) можно дополнительно прошпаклевать. Это также укрепит конструкцию.

Установка розетки

Монтаж розетки в подрозетник является финальным этапом. Данная процедура занимает всего несколько минут, но при этом следует придерживаться следующих правил:

• С самого начала следует снять верхнюю крышку. Для этого в центре откручивается болт.
• После следует расслабить контакты, в которые вставляются провода. Чтобы в будущем избежать перегрева, контакты следует затянуть как можно туже.

Подрозетник представляет собой металлический, а чаще – пластиковый стакан, в который устанавливается розетка либо выключатель при электромонтажных работах. Установка данного изделия не представляет ничего сложного, но для каждого из материалов стен (кирпич, бетон, гипс либо дерево) монтаж будет иметь свои нюансы. Далее мы расскажем Вам, как установить подрозетник в бетонную, кирпичную, деревянную и гипсокартонную стену, предоставив наглядные фото примеры, видео инструкции и краткое описание к каждой технологии.

На что обратить внимание перед установкой

Перед тем, как Вы решите установить изделие в стене, необходимо правильно подобрать тип подрозетника. На сегодняшний день в продаже имеются следующие разновидности так называемых стаканов под розетки и выключатели:

Выбрав подходящий вариант изделия можно переходить к подготовительным работам, о которых мы сейчас и поговорим!

Подготовка к врезке

Итак, для того, чтобы установить подрозетник своими руками, Вы должны первым делом подготовить следующий набор материалов и инструментов:

1. Перфоратор либо электрическая дрель;
2. Коронка по гипсу, кирпичу либо бетону (в зависимости от того, какая стена будет штробиться) либо победитовое сверло;
3. Строительный уровень;
4. Маркер;
5. Шпатель и гипсовая шпаклевка (если гипсокартон либо дерево, то не нужно);
6. Зубило и молоток.

Подготовив все материалы можно переходить к установке подрозетника в стену. Сейчас мы вкратце рассмотрим, как вставить и закрепить стакан под розетку в каждом из существующих вариантов стен.

Технологии монтажа

В бетоне и кирпиче

Если Вам необходимо установить подрозетник в бетонной либо кирпичной стене, тут нужно действовать следующим образом:

1. Сделать разметку на поверхности с помощью строительного уровня и маркера в соответствии со схемой электропроводки в доме. может быть выбрана на свое усмотрение, нормами СНиП и ГОСТ данный момент не оговаривается. Все что нужно – поставить крестик в подходящем месте (центр будущего отверстия), прислонить подрозетник по центру и обвести маркером.

2. С помощью перфоратора и подходящей коронки просверлить штробу на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Если нет специальной фрезы под рукой, просто по кругу высверлите дрелью с победитовым сверлом группу отверстий и выбейте сердцевину зубилом и молотком. Еще один способ – аккуратно сделать квадратное отверстие болгаркой с алмазным диском.




3. Когда у Вас получится сделать круглую штробу, вычистите ее изнутри, после чего примеряйте подрозетник, чтобы он хорошо заходил в посадочное место и в дальнейшем не возникли трудности с установкой. Сразу же вырежьте в нем отверстие под ввод провода и заведите жилы внутрь.



4. Разведите раствор для того чтобы вмазать подрозетник в бетонной либо кирпичной стене. Хороший раствор может получиться из гипсовой шпаклевки, алебастра и воды.

5. Смочите отверстие и шпателем набросайте внутрь раствор, как показано на фото. После этого аккуратно закрепите стакан заподлицо со стеной, при этом чтобы шурупы по бокам были расположены строго параллельно полу (иначе розетку не получиться установить ровно).

6. Замажьте края и удалите лишний раствор, чтобы стакан был чистым и подготовленным к дальнейшим электромонтажным работам, после того как шпаклевка схватится.



Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона. Обязательно просмотрите видео инструкции, предоставленные ниже, чтобы увидеть наглядно всю сущность монтажа.

Видеоурок по креплению блока стаканов в монолите

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке на порядок проще. Тут уже не нужно разводить раствор и выбивать сердцевину штробы зубилом. Как мы говорили ранее, существует специальный стакан с прижимными лапками, которые запросто фиксируют подрозетник в гипсокартоне.

Для того чтобы самому установить стакан в гипсовой стене, нужно выполнить следующие действия:

1. Нанести разметку на поверхности по аналогии с предыдущей технологией. Подробно разметку гипсокартонной стены мы рассмотрели, когда рассказывали о том, .
2. Вырезать в дне отверстие под провода и вставить изделие внутрь штробы.
3. Закручивать винтики по бокам до тех пор, пока коробка плотно не зафиксируется внутри.

Как монтировать подрозетник в гипсокартон

Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике. Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, нужно действовать немного иначе. На видео ниже предоставлена технология крепления стакана под керамической плиткой.

Как выполнить установку на кафельной плитке

Второй способ сделать блок розеток в кафеле

В дереве

Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили в деревянном доме, что очень странно и небезопасно, нужно будет сделать штробы в дереве под установку металлических подрозетников.

При монтаже осветительных и розеточных цепей в сооружениях различного назначения, одним из основных элементов являются подрозетники. Они предназначены для надежной фиксации розеток или выключателей, в деревянных стенах предотвращают возгорание при коротком замыкании. Изделия бывают различных типов и материалов, для скрытой и наружной проводки. В зависимости от условий монтажа и функционального назначения сети, выбирается определенный вид и применяется соответствующая методика по установке. В статье расскажем, как установить подрозетник в стену из различного материала, изучим особенности монтажа.

Все подрозетники для установки в стенах можно разделить по следующим признакам:

• По материалу изготовления;
• Для открытой или скрытой проводки;
• По конструкции в зависимости от строительного материала стен;
• По размерам.

Как индивидуальный вид можно выделить подрозетники для установки в структуру плинтусов, когда проводка прокладывается в кабельканалах пластиковых или алюминиевых плинтусов.

Материалы для изготовления подрозетников

Основным материалом для изготовления подрозетникоя является металл и негорючий пластик.

Металлические подрозетники штампуются прессом из листового оцинкованного железа.

В большинстве случаев их используют для монтажа скрытой электропроводки в деревянных стенах, это снижает вероятность пожара при коротком замыкании.

Современные пластиковые подрозетники бывают различных форм и размеров, в зависимости от функционального назначения, на какие стены устанавливаются.
Пластиковые подрозетники для плинтусной проводки имеют квадратный корпус и рельеф, совпадающий с формой плинтуса на задней стенке.

Стандартные формы и размеры подрозетников

Металлические подрозетники старого образца

Производители при изготовлении подрозетников придерживаются стандартов основных моделей розеток, чтобы их крепления и размеры совпадали.

Металлические подрозетники старого образца и поэтому выбор их размеров не богат. Существуют модели с внутренним диаметром 65 мм, глубина стакана во всех случаях 45мм.

Технологические отверстия могут быть закрыты, но проштампованы линиями, при необходимости можно легко открыть, выдавив закрывающую часть пасатижами с нужной стороны. Читайте также статью: → « ».

Пластиковые подрозетники для установки в бетонные и кирпичные стены имеют несколько видов конструкций:

• Стандартные;

• С повышенной глубиной стакана;
• Овальной формы для установки нескольких розеток от 2-5 шт;
• Сборные блоки на одной платформе до 5 шт.

• Подрозетники для гипсокартона

Пластиковый подрозетник с прижимными планками для установки в полые стены, гипсокартон, ДСП и другие материалы

• Подрозетники для плинтусов

Установка металлических подрозетников в деревянные стены

Предварительно делается разметка мест установки подразетников и маршрутов провода, который укладывается в жесткие или гофрированные металлические трубы. Оверстия для стаканов подрозетников сверлятся специальными коронками по дереву соответствующего диаметра. Провода прокладываются в прорезанных штробах, в подразетник заводятся через технологические отверстия проделанные с нескольких сторон. Штробы маскируются вагонкой или другими декоративными материалами. Этот способ существенно усложняет отделку.

На деревянных стенах проще и безопаснее прокладывать наружную проводку, используя гофрированные трубы, пластиковые кабелькналы с негорючего материала. Некоторые кабельканалы имеют раскраску структуры древесины различных пород, что позволяет удачно подобрать гармонию с общим интерьером. Иногда прокладывают провода по равномерно расположенным по линии керамическим изоляторам.

Деревянные подрозетники для наружной проводки используются редко, в большей степени для декоративных целей.

Накладные розетки и выключатели не требуется заглублять, можно прикручивать сразу к стенам, через металлическую или асбестовую прокладку. Читайте также статью: → « ».

Монтаж подрозетников в бетонные и кирпичные стены

Сложность установки подрозетников в эти стены заключается в сверлении отверстий в твердой поверхности.

Для этого применяются специальные коронки с алмазными, вольфрамовыми или победитовыми зубцами. После сверления проводится ряд стандартных операций:

• По стенам прокладываются провода, крепятся к бетону пластиковыми клипсами с гвоздями повышенной жесткости. При резком ударе молотком они отлично входят в бетонную и кирпичную поверхность.
• Концы проводов на 15-20 см заводят в просверленные в бетоне отверстия, после чего стены штукатурятся.
• После высыхания штукатурки провода продеваются в подрозетник, который на гипсовый раствор устанавливается в отверстие в стене.
• Когда гипс высохнет, покрасят стены или сделают другую декоративную отделку, можно будет разделывать провода, подключать и крепить розетку или выключатель.

Совет №1. Обратите внимание, что подрозетник устанавливается после штукатурки стен, в противном случае будет сложно рассчитать глубину установки стакана. Если утопите полностью на уровне с поверхностью стены, он окажется глубже на 1-2 см после штукатурки. Установить выше уровня бетонной поверхности нельзя по причине неизвестной точной толщины штукатурки в этом месте. Чтобы не было перепадов уровня, и розетка плотно прижималась к поверхности стены, подрозетник надо устанавливать на отштукатуренную стену.

Подрозетники с повышенной глубиной стакана применяются, когда в сеть от одной розетки подключаются еще несколько, розеток, выключателей или других элементов проводки. В этом случае заводится большое количество проводов, чтобы их разместить подрозетник делается глубже.

Установка подрозетников в гипсокартонные, фанерные, ДСП стены с полым пространством

Для этого случая подрозетники имеют особую конструкцию с зажимными планками. Последовательность установки включает следующие операции:

• В большинстве случаев проводка прокладывается за гипсокартонной стеной;
• При установке конструкции на лицевой стороне стены делаются отметки, где будут размещены подрозетники;
• Потом в гипсокартоне специальным приспособлением сверлятся отверстия, вытаскиваются провода на 15 -20 см;
• В технологические отверстия продеваются провода, подрозетник вставляется в отверстие;
• Вращением отвертки болтов на корпусе подрозетника, планки прижимают его с обратной стороны к поверхности стены;

Пример, как прижимается подрозетник к гипсокартону

• После отделки лицевой поверхности стены можно устанавливать и подключать розетки.

Примерные цены на элементы крепления и подрозетники для полых стен

Элементы	Габариты в мм	СТОИМОСТЬ в РУБ.
Шуруп для крепления розеток	3,1:10 мм	6
Шуруп для крепления розеток	3,1:25 мм	8
Одиночная коробка коробка	Ø 68мм, высота стакана 50мм	75
Обычная коробка	Ø 68мм, глубина стакана 65мм	90
Коробка с двумя стаканами	Ø 2х68мм, глубина стакана 50мм	180
Коробка для установки бра	Ø 35мм, глубина стакана 40мм	130

Установка подрозетников для проводки, проложенной в плинтусах

Пластиковые плинтуса с кабельканалами предусматривают установку в их конструкции подрозетников особой формы. Такие подрозетники имеют форму короба с отверстиями под крепление розетки:

• В месте установки в плинтусе проделывается отверстие для вывода проводов или на линии укладки предусматривается промежутки между отрезками плинтуса.
• Рельеф задней стенки подрозетника идеально совпадает с внешним рельефом плинтуса, поэтому они плотно стыкуется, корпус подрозетника привинчивается к стене или полу;
• Вытаскиваются провода, подключаются к клеммам розетки;
• Розетка вставляется в подрозетник и крепится винтами.

Совет №2. За неимением подрозетника соответствующего профиля, розетку можно установить вплотную над плинтусом, с конструкцией для скрытой или внешней проводки. Накладные розетки устанавливаются проще, провод из плинтуса через незначительное углубление в стене незаметно проходит в корпус розетки, выглядит очень эстетично.

Инструменты и насадки, используемые для сверления отверстий под подрозетники в стенах из различного материала

Для сверления отверстий используется обычный перфоратор со сменными насадками:

• Для сверления бетонных или кирпичных стен применяются коронки различных диаметров с алмазными, победитовыми или вольфрамовыми зубцами.

В центре цилиндра расположено направляющее сверло, которое удерживает коронку при сверлении в пределах заданного диаметра.
После прохождение коронки на заданную глубину, кирпичные или бетонные составляющие внутри диаметра выбиваются обычным зубилом и молотком

Размеры и стоимость коронок разных производителей

Марка	Производитель	Длина в мм	Режущие элементы	Øмм
Messer	Южная Корея	70	3шт	68	3 090
Projahn 81565	Германия	50	6шт	65	3 310
Versio Projahn 852065		100	16шт	68	7 400
Bosch 2.608.550.0		60	6шт		5 190
Практика 035-172	Россия	68	8шт		830
Master Stayer 29190-68	Германия	133			740
Santool SDS Max	Китай	140			520

• Для сверления деревянных поверхностей принцип применяется аналогичный, но зубцы имеют форму и материал соответствующую для сверления дерева.

Преимущество такой конструкции насадки, в том что не требуется выбивать внутренние элементы, они полностью вычищаются.

Толщина и другие параметры некоторых видов гипсокартона:

ГКЛ
Марка материала	Длина в мм	Ширина в мм	Толщина в мм
ГВЛ	1500 2000 2500 2700 3000	500 1000 1200	10 12.5 15 18 20
Влагостойкий	2000 — 4500	1200 — 1300	6 — 13

Пластины с зубцами должны быть из качественной закаленной стали, в противном случае их хватит на 2-3 отверстия. Глубина коронок бывает разная, подбирается по толщине материала, который предстоит просверливать.

• Гипсокартон легко сверлится любыми насадками, для дерева или бетона.

Штробы в бетонных, кирпичных и деревянных стенах пропиливаются болгаркой специальными дисками.

Есть промышленные штроборезы, но стоят они очень дорого, окупаются только при работах в больших объемах в строительных компаниях.

Диск для резки дерева

Ошибки при монтаже подрозетников

• Гипсокартон, фанера ДСП сверлятся в режиме сверления, часто забывают перфораторы переключить из ударного режима, в результате чего поверхность сразу ломается, особенно гибсокартон.
• При монтаже открытой проводки на деревянных стенах, часто забывают под кабельканалы и розетки устанавливать асбестовые пластины. Этого требуют руководящие документы ПУЭ и необходимо из соображений собственной безопасности. Такие меры значительно снижают вероятность пожара. Читайте также статью: → « ».
• При монтаже верхняя грань подрозетника должна устанавливаться на одном уровне с лицевой стороной стены и декоративным покрытием. В противном случае розетка может не притягиваться к стене или болты крепления не достанут до подрозетника;
• Уровень штукатурки в пределах подрозетника должен быть идеально ровный, тогда розетка прилегает плотно к стене, при перепадах уровня штукатурки могут образоваться щели между стеной и корпусом розеток;
• Провода в подрозетник заводятся до того как он крепится раствором гипса, длина концов не короче 15-20см, чтобы хватило на снятие изоляции и крепления контактов. С короткими проводами подключать розетки и выключатели и устанавливать в подрозетник будет неудобно.

Часто задаваемые вопросы

Вопрос №1. Стена из ДСП, металлических подрозетников с зажимными планками нет, пластиковые стаканы ставить на дерево можно?

Большинство современных строительных материалов делаются негорючими, в том числе пластиковые подрозетники и ДСП.

Вопрос №2. Собираюсь штукатурить бетонную стену, для проводки обязательно делать штробы?

Достаточно компактно клипсами закрепить провод и заштукатурит, но при этом сделать углубления для ввода проводов в технологические отверстия стакана подрозетника, сверху заводить их нельзя.

Вопрос №3. Можно в деревянном срубе проложить провод между бревнами и заканапатить?

Только в металлических трубах или негорючих кабельканалах.

Вопрос №4. Можно глубокие подрозетники использовать в качестве распределительных коробок?

Да, существует специальная методика монтажа таким способом, этот вопрос требует отдельного рассмотрения.
