Чертежи печь на отработанном масле

Среди множества вариантов самодельных отопителей и печек стоит упомянуть интересную конструкцию нагревателя - печи на отработанном масле. У многих из старых автолюбителей в гаражах и подвалах сохранилось немалое количество отработанного моторного масла. В работу по прямому предназначению смазочный материал не годится, а в качестве топлива для печки на отработке подходит просто идеально.

Варианты печи на отработанном масле

Внешний вид печи на масле не вызывает энтузиазма, но это только на первый взгляд. Практически все самодельные варианты топки на отработанной смазке многократно усовершенствовались и переделывались с целью добиться устойчивой работы и хорошей теплоотдачи. Чтобы понять и оценить надежность конструкции, стоит хотя бы раз изготовить печь на отработке своими руками, или попользоваться готовым вариантом в сильный мороз.

Чаще всего для себя изготавливают самый простой и легкий вариант печи на отработанном масле. При желании можно собрать более сложные конструкции:

• Печь на отработке с наддувом воздуха в камеру сгорания;
• Банная печь на отработанном масле с регулировкой мощности нагрева;
• Печь на отработке с водяным контуром или принудительным обдувом нагретой поверхности;
• Капельная печь на отработанном масле.

Важно ! Высокая вязкость и плохая испаряемость отработанного масла повышают пожаробезопасность печи, но при этом не мешают легко обслуживать и заправлять емкость, контролировать процесс горения и удаления отработанных газов.

Для большинства конструкций понадобится листовой черный металл толщиной 3-4мм, болгарка с тремя дисками по металлу, сварочный аппарат и десяток электродов №4.

Особенности устройства и работы

Для работы печи подойдет любое углеводородное масло, по консистенции и свойствам сходное с моторным. Могут использоваться гидравлические, и балластные жидкости, все, что может гореть в сильно разогретом состоянии. Отдельные любители умудряются сжигать прогоркшее растительное масло, и даже расплавленные консистентные отработанные смазки.

Важно ! Все варианты возможны при условии отсутствия в масле присадок или добавок, дающих при сгорании или пиролизе токсичные или ядовитые соединения.

Что и где горит в печи

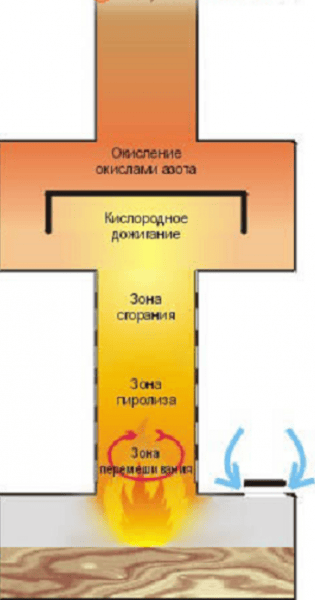

Конструкция печки на отработанном масле имеет две основные зоны горения и одну вспомогательную. Как такового, обособленного фронта или факела горения топливовоздушной смеси в печи нет. Условная область горения находится в камере сгорания - перфорированной трубе, соединяющей верхнюю и нижнюю часть печи.

В нижней камере находится запас отработанного масла, чем меньше его объем, тем быстрее и лучше прогревается отработанное масло, быстрее испаряется и сгорает. К нижнему резервуару через металлический маслопровод подключается дополнительная емкость или бак с основным запасом отработки.

Самое сложное — процесс розжига печи. Для этого в камору горения заталкивают несколько кусочков пакли, обильно смоченной керосином. В нижнюю емкость печи через отверстие с крышкой заливают отработку на ¾ номинального объема. Поджигают паклю, и процесс розжига пошел.

По мере прогревания масло начинает интенсивно испаряться, пары, смешиваясь с разогретым воздухом, поступают в камору и усиливают горение. Под действием тяги воздуха в трубе продукты горения быстро удаляются на безопасное расстояние.

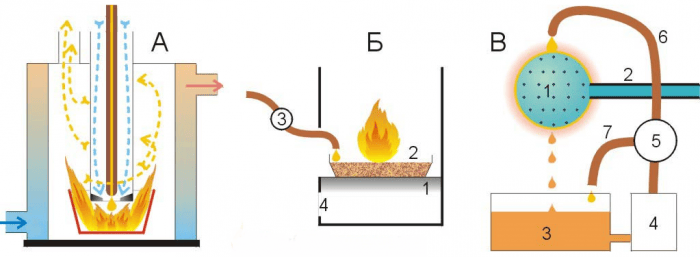

Вариант капельной печи

Кроме приведенного варианта печи на отработке, похожего на гигантскую гантель, поставленную вертикально, существует еще одна очень интересная схема печи на моторном масле. Такую конструкцию еще называют печкой с жаровой чашкой. Принцип работы понятен из приведенного чертежа печи на отработке.

На дне баллона располагается открытая мелкая емкость, с наполнителем в виде ломаной проволоки-путанки. По вертикальной трубе сверху вниз стекает и капает отработка. Капли отработанного масла, попадая на раскаленный металл, испаряются с разложением тяжелых нефтепродуктов на более легкие компоненты. Они очень хорошо горят и дают меньше сажи.

Тепло от облака горящего масла передается через стенки в окружающий воздух или в массив воды бака или теплообменника.

К сведению! Подобная конструкция печи на масле сложнее и тяжелее предыдущего варианта, но при этом легко управляется, дает хорошее качество сгорания и абсолютно нечувствительна к качеству топлива.

Если вопрос не стоит о мобильности печи на отработке, лучше использовать конструкцию с капельным подводом масла.

Как организовать грамотный теплосъем с поверхности печи

Создать горящий клубок огня мало. Необходимо еще как-то правильно отвести тепло в окружающее пространство и согреть воздух в помещении. По сути, это масляный аналог буржуйки, рядом тепло, а чуть поодаль холодно.

Вот здесь в печи на отработанном масле проявляются некоторые ее недостатки, о которых надо знать, и быть готовым устранить возможные последствия:

Конструируем и собираем печь на отработке своими силами

Изготовление конструкции очень просто, на первом этапе вырезаем заготовки из листового металла согласно чертежу, на втором этапе качественно свариваем электросваркой в готовую конструкцию согласно схеме.

Шаг первый — изготавливаем основные детали

Первым делом раскраиваем на листе и вырезаем болгаркой 4 днища верхней и нижней камер печи. Под чистовую обработку оставляем припуск в 1мм к диаметру каждого элемента. Вырезанные заготовки подгоняем по чертежным размерам на точиле. То же самое требование касается боковых стенок камер.

Для жаровой каморы можно использовать готовую толстостенную трубу или старый баллон с толщиной стенки не менее 4мм. С помощью керна размечаем положения отверстий и просверливаем их на сверлильном станке, можно электродрелью.

Шаг второй — сборка конструкции

Сварочные работы не представляют особой сложности при правильном подборе режима электросварки.

Совет ! Прежде чем приступать к итоговой сборке, попрактикуйтесь в сварке на обрезках стального листа и трубы. Это позволит оптимально подобрать ток и скорость работы электродом.

• Прихватываем точками днища и боковые стенки нижней камеры, провариваем шов дважды для получения прочного и герметичного соединения;
• Устанавливаем жаровую камору в готовую нижнюю камеру и фиксируем одной точкой, разогреваем паяльной лампой место укладки сварочного шва и также в горячем виде провариваем дважды;
• Одеваем на трубу нижнее днище верней камеры и свариваем аналогично предыдущему пункту;
• Привариваем боковые стенки и крышку верхней камеры, опоры, переходник для дымохода в обычном режиме.

Для заливного отверстия печки подберите вариант легкосъемной плотной крышки или створки, позволяющей регулировать объем воздуха, засасываемого печкой.

Испытание

Для проверки надежности соединения следует провести термические испытание печи. Цель — проверить надежность сварочных швов под действием внутренних деформаций в разогретом состоянии. Для этого можно установить две-три работающие паяльные лампы в направлении жаровой каморы и прогревать конструкцию в течение получаса. Если конструкция не потеряет ни одного сварочного шва - изделие готово к работе.

В последние годы отработавшие машинные масла и светлое печное топливо подскочило в цене, поэтому покупать его для обогрева стало не слишком выгодно. Тем не менее многие владельцы гаражей и мастерских остаются приверженцами масляного отопления, поскольку горючее достается им недорого. А если изучить, как сделать саму печь на отработке своими руками, то можно сэкономить еще больше, ведь заводские отопители тоже стоят денег. Представляем 2 популярных конструкции жидкотопливных буржуек, которые вы сможете изготовить самостоятельно.

Разновидности масляных печей

Если вы уже пытались разобраться в самодельных обогревателях на отработанном масле и искали чертежи в интернете, то наверняка ознакомились с огромным разнообразием изделий от домашних мастеров. В действительности все отопительные агрегаты – это производные от двух базовых конструкций, работающих по принципу пиролизного сжигания:

1. Двухкамерная чудо-печь прямого горения с открытой перфорированной трубой – дожигателем.
2. Печка – капельница с дожигателем закрытого типа, помещенным внутрь топливника.

Двухкамерная чудо печка

Справка. Эффективно сжигать сильно загрязненные жидкие смазки можно также с помощью горелок. Но они довольно сложны в изготовлении, да и применять горелочные устройства лучше в котлах, подключенных с водяному отоплению.

Принцип действия чудо-печки, изображенной на фото, очень простой. Поскольку маслоотработка самостоятельно не воспламеняется и не горит, ее нужно сначала нагреть и испарить. Это происходит в первичной камере, заполняемой топливом примерно на треть. Печь работает по такой схеме:

1. Отработку надо разжечь с помощью легковоспламеняющегося горючего, после чего она начинает испаряться и гореть. Воздух подается через заслонку в крышке топливника.
2. Масляные пары и пиролизные газы устремляются вверх по трубе, где смешиваются с воздухом из отверстий. За счет этого происходит их сжигание.
3. Во вторичной камере дожигание газов продолжается. Чтобы выделяемое тепло сразу не вылетало в дымоход, камера поделена на 2 отсека перегородкой, задерживающей продукты горения.

Гаражные умельцы, чаще всего применяющие эти печи на отработке, вносят в конструкцию множество изменений – изогнутый под 90° дожигатель, вторичная камера в виде бочки или стального теплообменника, приваренный бак для автоматического пополнения топлива и так далее. Это не меняет принцип работы агрегата и делается с одной целью - повысить эффективность отопителя и получить больше тепла.

Капельная печь отличается тем, что перфорированная труба установлена внутри топливной камеры и служит для подачи воздуха на горение. Отработка, поступающая по маслопроводу, капает в специальную чашу, где благополучно сжигается, как это показано на схеме. Для предварительного разогрева топливная трубка прокладывается внутри дожигателя. Агрегат может функционировать как за счет естественной тяги в дымоходе, так с наддувом воздуха вентилятором. Второй вариант позволяет повысить теплоотдачу печи при неизменном расходе горючего.

Чтобы вы могли выбрать себе подходящий вариант масляного обогревателя для гаража, дачи или теплицы, предлагаем разобрать плюсы и минусы обеих конструкций.

Преимущества и недостатки чудо-печки

Двухкамерная печь на отработанном масле обладает одним существенным достоинством – простотой и дешевизной изготовления. Сделать ее – не проблема для любого человека, владеющего навыками сварочных работ. Второй плюс – способность сжигать самые загрязненные масла, поскольку они заливаются прямо в камеру без всяких трубок, которые могут засориться.

Теперь о недостатках:

• низкий КПД, на что указывает высокая температура отходящих газов (к дымоходу не притронешься);
• средний расход горючего – 1,5 л./час, максимальный – до 2 литров, что очень много;
• печь дымит в помещение при розжиге и немного коптит после прогрева;
• высокая пожароопасность.

Схема мини-печи

Важный момент. Если в самодельную печку налить отработку с примесью воды или антифриза, то при его испарении в камере появляются хлопки с разбрызгиванием капель горящего масла через отверстия дожигателя. Отсюда возникает опасность пожара, который нельзя тушить водой.

Указанные недостатки проверены на практике и подтверждаются многочисленными отзывами реальных пользователей. Чтобы у вас не возникало сомнений на этот счет, предлагаем ознакомиться с видео, где показана работа печи на масле вперемешку с водой:

Плюсы и минусы капельницы

В отличие от предыдущего обогревателя, печь на отработке капельного типа безопасна в эксплуатации, потому что горючее подается малыми порциями в чашу, а труба с отверстиями упрятана в стальной корпус. Сильные стороны печки выглядят так:

• экономичный расход топлива – от 0,5 до 1,5 л/час;
• возможность сжигания масел с примесью воды либо антифриза;
• эффективное горение топлива, что подтверждается бездымным выхлопом на улицу;
• печь с принудительным наддувом воздуха нетребовательна к высоте дымохода;
• агрегат не дымит в помещение.

Так происходит горение в капельнице

При желании капельницу можно усовершенствовать, снабдив автоматикой безопасности, либо превратив в котел путем монтажа водяной рубашки. Для подачи тепла к 2-3 регистрам достаточно сварить печь с водяным контуром в виде змеевика, установленного в верхней части корпуса.

Справка. Некоторые умельцы заранее прорезают в корпусе печки дверцы. Они служат не только для очистки от сажи, но и для загрузки дров, если кончилась отработка.

Негативный момент – засорение маслопроводов при эксплуатации отопителя. Чтобы этого избежать, отработавшую смазку приходится процеживать и отстаивать. С той же целью в отдельном топливном баке штуцер маслопровода врезается на 5-10 см выше дна емкости, куда оседает мусор.

Изготавливаем простую печь

Если вас не отпугивают недостатки двухкамерной печки либо вы располагаете отработкой без примесей, то приготовьте для сборки агрегата следующие материалы:

• металл толщиной 4-5 мм или обрезки толстостенных труб большого диаметра для корпуса;
• куски металлопроката для ножек;
• труба 100 х 4 мм пойдет на дожигатель и выход дымовых газов;
• кусочек стального листа толщиной до 2 мм – на воздушную заслонку.

Примечание. Форма корпуса не имеет большого значения. Из кусков трубы печка выйдет круглой, из листовой стали – квадратной. Из труб диаметром 200-300 мм можно изготовить мини-печь, хотя в нее придется чаще подливать горючее.

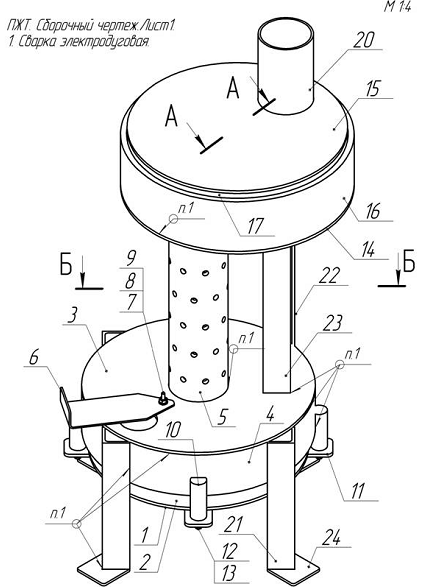

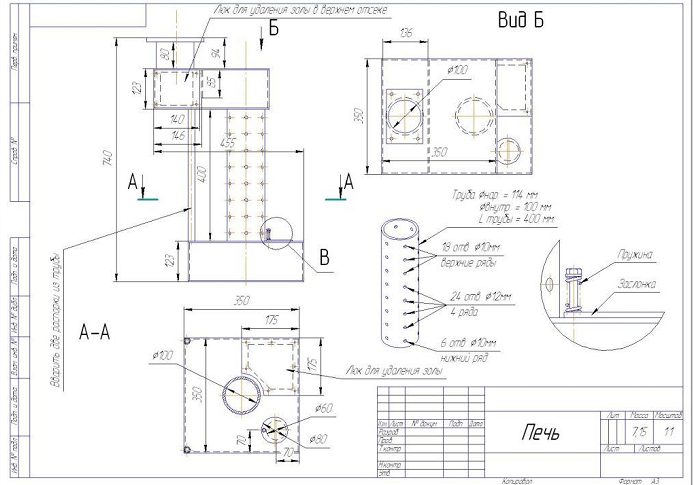

Ориентируясь по размерам, указанным на чертеже масляной печи, вырежьте заготовки и приступайте к сборке в соответствии с инструкцией:

1. Сварите нижнюю (первичную) камеру и приделайте к ней ножки. Вырежьте сверху круглое отверстие и поставьте на заклепке воздушную заслонку.
2. Просверлите в трубе диаметром 100 мм отверстия, как это указано на чертеже.
3. Приварите готовый дожигатель к топливнику.
4. Соберите вторичную камеру с перегородкой и патрубком дымохода. Сварите ее с верхним торцом перфорированной трубы. На этом печка готова.

Несколько слов о том, как сделать модернизацию печи на отработке. Если вы изготовите 2 дожигателя и увеличите размеры вторичной камеры, то сможете нарастить мощность отопительного агрегата. Образец такого изделия показан на фото, к нему также приделан топливный бак с системой безопасного пополнения «на ходу».

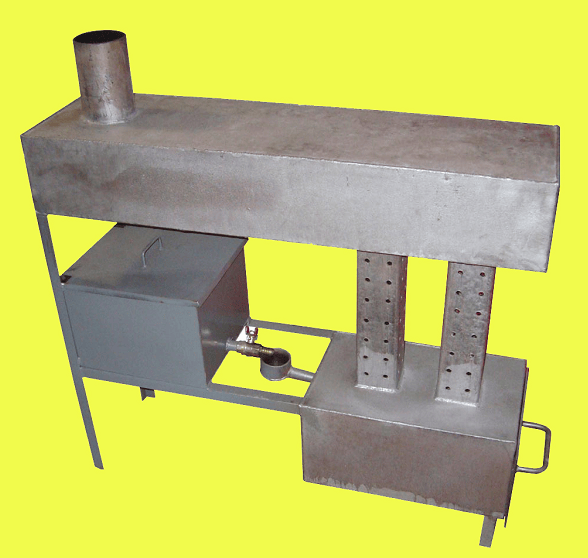

Пример оригинальной конструкции с согнутым дожигателем, предназначенным для бани, вы сможете увидеть в очередном видеоматериале:

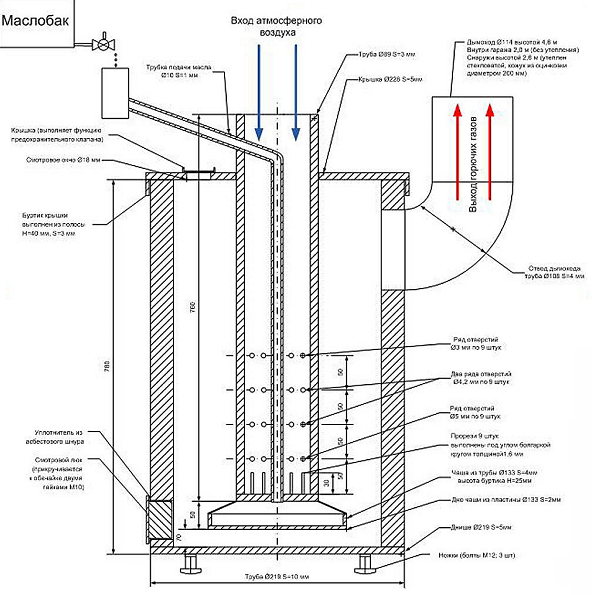

Как сделать капельную печь из баллона

Как правило, печка на отработке с капельной подачей масла в чашу делается из трубы диаметром 200 мм либо старого газового баллона из-под пропана. Последний лучше взять советского образца, где толщина стенок составляет до 5 мм.

Совет. Не стоит брать для сборки отопителя кислородный баллон. Причин две: слишком большой вес и длительный прогрев из-за толстых стенок, а также опасность взрыва во время резки металла.

При изготовлении топливника из трубы вам придется сделать и приварить к ней дно с крышкой. В этом плане газовый баллон удобнее: нужно выкрутить вентиль, наполнить его водой и отрезать болгаркой верхнюю часть. После этого действуйте по инструкции:

1. Проделайте отверстия в корпусе для дымохода и в крышке – под монтаж дожигателя. В нижней части баллона можно прорезать ревизионный проем, закрываемый крышкой на болтах, что и показано на чертеже.
2. Изготовьте трубу дожигателя, просверлив отверстия согласно чертежу. В нижнем торце сделайте отрезным кругом 9 пазов.
3. Смастерите стальную чашу, можно из автомобильного тормозного диска, как показано на фото. Установите ее на дно топливника, приподняв ее на 3-5 см.
4. Поставьте на место дожигатель и наденьте крышку баллона. Вставьте в трубу маслопровод, чтобы его конец находился над чашей.
5. Сделайте топливный бак со штуцером (например, из расширительного бачка отопления) и подвесьте его на стену возле печки. Остается лишь подключить дымоход и можно приступать к розжигу.

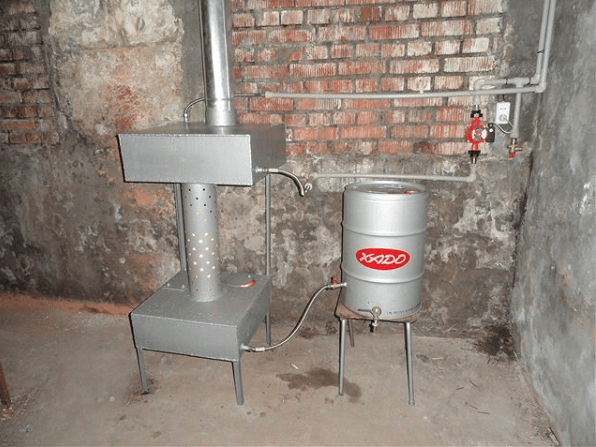

Если вы хотите сделать печь на отработке с водяным контуром, то поместите внутрь топливника змеевик из толстостенной трубки, лучше – из нержавейки. Разместите его в верхней зоне, а концы трубок выведите наружу сквозь отверстия в стенках. Потом их можно подключить к батареям водяного отопления гаража, как это сделано на фото.

Подробно об устройстве капельной печи на отработанном масле, изготовленной своими руками из газового баллона, рассказано в следующем видео:

Заключение

Самодельные печки на отработке могут быть очень эффективными, особенно когда они сделаны по уму и модернизированы. В отдельных случаях масляным отопителем можно обогревать частный дом, но тогда нужно сварить для печи водяную рубашку и превратить ее в котел. Последний придется вынести в отдельное здание, например, летнюю кухню или сарай. Иначе в котельной появится грязь и стойкий запах отработанного масла.

Масляная печь – это настоящая находка для дачников, владельцев гаражей и прочих подобных объектов. После успешной самостоятельной сборки рассматриваемого агрегата вы получите в свое распоряжение экономичный и эффективный отопительный прибор, способный не просто обогреть помещение, но и решить проблему утилизации вредных отходов.

Дополнительно верхнюю крышку такой печки можно оборудовать баком для нагрева воды, что сделает эксплуатацию агрегата еще более удобной. В сборке масляной печи своими руками нет ничего сложного, однако такое оборудование требует от своего владельца соблюдения ряда правил и требований, игнорирование которых может привести к появлению опасных ситуаций.

У самодельных масляных печек есть множество преимуществ, а именно:

• безвредность для окружающей среды. В процессе работы такой печки не образуется дыма с вредными включениями, что позволяет использовать агрегат практически в любых помещениях безо всяких неудобств для окружающих;
• доступность топлива. Можно договориться практически с любым СТО и забирать отработку самовывозом. Некоторые компании даже специализируются на доставке такого топлива, так что никаких проблем с обогревом у вас не возникнет. При этом стоит такое масло гораздо дешевле большинства других существующих видов топлива;
• высокая теплоотдача. Стандартная печка выдает примерно столько тепла, сколько способен произвести электрический обогреватель мощностью 15-20 кВт;
• простота сборки и эксплуатации;
• отсутствие капельниц, форсунок и прочих подобных элементов конструкции. Благодаря этому процесс сборки рассматриваемого агрегата существенно упрощается.

Интенсивность работы печи регулируется при помощи одной лишь крышки для топлива. Стандартная модель масляного отопительного агрегата раскаляется до 900 градусов и более. Этого показателя более чем достаточно для обогрева небольших комнат и помещений средней площади.

Чтобы печь была полностью безопасной и не мешала окружающим, ее нужно оснастить достаточно длинным дымоходом (порядка 500 см). Важно, чтобы дымовая труба была установлена исключительно вертикально, без горизонтальных участков.

Периодически камеру сгорания масляной печи нужно чистить от гари и копоти. Эти моменты предусматриваютс я еще на этапе сборки конструкции. Агрегат должен быть сложен так, чтобы его можно было быстро и без лишних усилий разбирать для чистки.

Дымоход тоже должен быть съемным – так вам будет проще чистить трубу. Достаточно будет отсоединить дымоход от печки, подставить под трубу какую-нибудь емкость, к примеру, ведро, и очистить конструкцию от загрязнений при помощи постукиваний по ее корпусу.

Масляная печь загрязняется гораздо менее интенсивно по сравнению с другими распространенным и агрегатами.

Рассматриваемые установки характеризуются высокой безопасностью. Масло, использующееся для работы печи, не склонно к самовоспламенени ю и взрывам, по сравнению с тем же газом. При этом печь сконструирована так, что горение масла происходит исключительно внутри корпуса агрегата. Наружу топливо вырваться попросту не может.

Масляная печь очень эффективна и экономически выгодна. Загружаемое масло сгорает полностью, в конце догорает даже дым, что позволяет обеспечить максимально рациональный расход топлива.

Для сборки корпуса можно использовать листовой металл и металлические трубы. Предварительно подготовьте принадлежности для работы.

Набор для сборки масляной печи

1. Болгарка.
2. Аппарат для сварки и электроды.
3. Листовой металл.
4. Обрезки труб.
5. Стальной уголок. Из него вы сделаете ножки для своей самодельной масляной печки.
6. Термостойкая краска для металла.

Приступайте к сборке печи.

Первый этап. Изготовьте нижнюю камеру агрегата. В рассматриваемой конструкции нижняя часть одновременно выполняет функции топливного бака и топки. Выглядит эта часть печки как круглый бак с металлической крышкой. В крышке подготовьте отверстие под трубу, которая будет выполнять функции второй камеры, а также отверстия для заливки жидкого топлива.

Вырежьте детали нижней камеры в соответствии с предварительно подготовленным чертежом. Его вы можете сделать самостоятельно или использовать готовый вариант. Края срезов нужно зачистить при помощи болгарки и сварить в единую конструкцию. Для изготовления стенок удобнее всего использовать обрезок трубы.

Второй этап. Приварите к стенкам нижней камеры дно из металлического листа. К дну приварите ножки.

Третий этап. Сделайте металлическую крышку с отверстиями. Всего их будет 2: одно в центре диаметром 10 см и второе ближе к краю диаметром 6 см. Крышку рекомендуется делать съемной – так вам будет легче чистить бак в будущем.

Четвертый этап. Подготовьте трубу длиной порядка 36 см и диаметром 10 см. Равномерно по высоте и окружности трубы просверлите отверстия для забора воздуха. Диаметр отверстий должен составлять порядка 9-10 мм.

Пятый этап. Сварите трубу с крышкой нижнего отсека печки под прямым углом. На 6-сантиметровом отверстии в крышке закрепите воздушную заслонку. Ее можно закрепить с помощью болта или заклепки.

Шестой этап. Изготовьте верхний бак по той же схеме, что и нижний. Стенки бака лучше всего делать из трубы.

Седьмой этап. Сделайте в днище верхнего бака отверстие диаметром 10 см. Отверстие следует сместить ближе к любому краю днища. Приварите к готовому отверстию короткий кусок трубы диаметром 11 см. С помощью этого отрезка трубы вы сможете надевать вторую часть корпуса печки на камеру сгорания.

Восьмой этап. Изготовьте крышку верхнего отсека. Для этого лучше всего использовать металл толщиной от 6 мм. В крышке подготовьте отверстие для установки дымоотводящей трубы. Это отверстие должно располагаться противоположно по отношению к отверстию, которое вы ранее создавали в дне камеры. Приварите к верхней крышке металлическую перегородку-отсе катель. Перегородка устанавливается ближе к отверстию для вывода дыма.

Девятый этап. Приварите трубу для вывода дыма к соответствующему отверстию. Для дополнительной прочности приварите между двумя камерами печки распорку. Для изготовления распорки можете использовать трубу из стали диаметром 2-3 см или стальной уголок.

Десятый этап. Окрасьте печку термостойкой краской желаемого цвета.

Масляная печь — упрощенный вариант

Установка и правила розжига самодельной печки

Масляную печь нужно установить на фундамент. Для устройстваоснова ния можно использовать кирпичи или бетон. Заглублять фундамент необязательно.

Печку устанавливайте на удалении не меньше 90-100 см от воспламеняющихся и плавящихся объектов. Выровняйте установленный агрегат по вертикали и горизонтали.

Сориентируйте печь в пространстве, чтобы в дальнейшем вам было удобно заливать масло в соответствующее отверстие и регулировать подачу воздуха внутрь агрегата.

Дымоход, как отмечалось, должен иметь длину порядка 5 м. Старайтесь не допускать появления горизонтальных участков дымохода, т.к. из-за них будет существенно снижаться тяга. Утеплите верхнюю часть дымоходной трубы для предотвращения оседания конденсата на стенках трубы.

Для топки такой печи подойдет любое синтетическое либо минеральное отработанное масло. При загрузке масла следите, чтобы его уровень не превышал по высоте середину отсека. Важно оставить место для создания масляных паров.

После заливки топлива следует незначительное время подержать заслонку в открытом положении, чтобы пары отработки успели насытиться воздухом. Для розжига печи удобнее всего использовать специальные спички для каминов. Опускайте зажженную спичку через отверстие для заливки топлива. После розжига печки прикройте отверстие примерно наполовину. Подождите, пока печь разогреется, а затем регулируйте подачу воздуха в агрегат по ситуации, в соответствии с необходимой интенсивности обогрева.

Запрещается заливать в печку керосин, растворители, бензин и прочие подобные жидкости. Такое обращение в большинстве случаев приводит к взрыву.

Как увеличить эффективность самодельной печки?

Рассмотренную печку можно с успехом использовать для обогрева гаражей, теплиц и прочих подобных объектов. Однако для жилых помещений такой агрегат подходит не лучшим образом – раскаленная металлическая поверхность будет «выжигать» воздух, а это крайне небезопасно для человеческого здоровья. Поэтому при желании обустроить отопительную систему на основе именно такой печи сам агрегат следует установить в какой-то отдельной комнате, а непосредственно обогрев организовать при помощи традиционной водяной системы.

Для обустройства упомянутого обогрева вам необходимо пропустить дымоотводящую трубу через водной бак сразу после места выхода дымохода из верхней части печки. К баку подключите подающие и отводящие штуцеры. Штуцеры размещайте на разной высоте. К верхнему штуцеру подключите трубу подачи воды, к нижнему – отведения жидкости. Непосредственно отопление обустраивайте с учетом площади и прочих особенностей обогреваемого здания.

Также для повышения эффективности масляного печного агрегата можно обустроить систему искусственной конвекции воздуха. В основе такой системы лежит вентилятор. С его помощью к верхнему отсеку печной трубы будет подаваться холодный воздух. Этот воздух будет подогреваться теплом печки и дополнительно обогревать комнату и одновременно с этим охлаждать камеру печки, способствуя увеличению срока службы металлических стенок.

Таким образом, в самостоятельной сборке масляной печи нет ничего сложного. Последовательно изготовив необходимые элементы и соединив их в одну конструкцию, вы получите надежный, экономически выгодный и производительный отопительный агрегат.

Удачной работы!

Видео – Масляная печь своими руками

Как все должно будет выглядеть в итоговом варианте — вы можете посмотреть на этом видео:

В данной статье мы рассмотрим технологию создания печи на отработанном масле, все очень просто и доступно каждому. Имея под рукой необходимые материалы и инструменты и владея базовыми навыками сварки и резки металлов вы вполне можете все сделать своими руками, не привлекая при этом специалистов. Пусть все будет не так красиво, но функционально!

Каждый заботливый хозяин следит, чтобы как можно дольше сохранялись в сухости и тепле: садовый домик и теплица, урожай в погребе, личный автомобиль в гараже и подобные, дорогие сердцу помещения и предметы. При этом немаловажные факторы – возможность изготовления отопительного прибора самостоятельно, экологичность и безопасность нагревательного элемента. А еще дешевизна используемого сырья для получения тепловой энергии.

Конструктивно печь на отработанном масле представляет собой два металлических резервуара круглого, квадратного или прямоугольного сечения, соединенных перфорированной трубой, оснащенная крышкой и дымоходом. Расположенный снизу резервуар – это топливник, средняя часть (труба с отверстиями) – горелка, верхняя часть печи – нагреваемый модуль. Топливник оснащен отверстием с крышкой, предназначенным для розжига топлива и регулирования тяги.

Существуют печи на отработанном масле, претерпевшие модификацию в соответствии с требованиями изготовителей.

Принцип действия

В нижний резервуар печи с помощью воронки производят дозаправку топлива, поджигают его горящей ветошью, бумагой или спичкой. Допускается использование небольшого количества бензина, керосина или специальной жидкости для быстрого розжига. Через несколько минут поверхностный слой топлива начинает кипеть, а образующиеся пары улетучиваются в горелку, где обогащаются кислородом и сгорают. Продукты сгорания поступают в верхний резервуар, а затем выводятся через дымоход в атмосферу.

Топливом для этой печи могут служить такие масла:

1. индустриальное;
2. машинное;
3. трансформаторное;
4. трансмиссионное;
5. сланцевое;
6. дизельное топливо (солярка);
7. печное топливо;
8. мазут;
9. некоторые отходы лакокрасочной промышленности.

Нельзя использовать в качестве топлива легковоспламеняющиеся жидкости — растворители, бензин и подобные.

Положительные стороны конструкции печи

• Печь на отработанном масле очень экономична. Расход топлива 0.5-2 литра в час.
• При сгорании отработанные масла не выделяют копоть и дыма.
• Простота конструкции – залог долговечности, легкости монтажа и эксплуатации.
• Возможность подключения печи к системе отопления с водяным или воздушным контуром.
• Энергонезависимость печи (нет необходимости в подводе электричества или газа).
• Экологичность (отработанное масло сжигается, а не утилизируется в водостоки и грунт).
• Мобильность.
• Пожаробезопасность.
• Возможность контроля температуры нагрева, расхода топлива и выбирать его вид.
• На верхней части печи можно готовить пищу.

Недостатки печи

• Конструкция предполагает обязательный монтаж дымохода, не имеющего горизонтальных участков и длиной от 4 метров и более.
• Требуется частая чистка печи и дымохода.
• Если постоянно использовать печь на полной ее мощности, это приводит к ее быстрому износу и загрязнению.

Техника безопасности

Любая печь требует внимательности при обращении во избежание пожара, наша — не исключение!

• сжигать в топливнике любые материалы, помимо масел;
• разводить огонь в печи, не подключенной к дымоходу, если дымоход подключен неправильно или имеет повреждения;
• оставлять надолго работающую печь без надзора;
• допускать попадание воды на раскаленные участки печи, а также в емкость с маслом;
• допускать к работающей печи детей и животных;
• перекрывать отверстия в горелке;
• ни в коем случае нельзя производить дозаправку топливом работающей печи;
• пользоваться неисправной печью;
• устанавливать печь в помещении с плохой вентиляцией или без таковой;
• хранить резервуары с легковоспламеняющимися жидкостями в непосредственной близости от печи.

Важно! В случае необходимости экстренного тушения применяют песок или углекислотный огнетушитель.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.

2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.

3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.

4. Производим сборку верхнего резервуара (привариваем стенки к донышку).

5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.

7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.

8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.

9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.


Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения . Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

Различные печи для отопления, сделанные самостоятельно, достаточно популярны сегодня. Так как на них не нужно тратить много денежных средств, и при этом они очень эффективны. Печи на отработанном масле – это именно такие агрегаты, которые устанавливаются для отопления дома, гаража, бани, мастерской, теплицы или других хозпостроек. Чертежи печи на отработке своими руками достаточно понятные и никаких сложных конструкций там нет, так что любой желающий сделать такой агрегат вполне с этим справится.

Часто изготавливают печи на отработанном масле для бани. Это отличный вариант, так как агрегат не только быстро нагреет воздух в бане, но и воду. Печное оборудование для бани обычно достаточно дорогое, а такая конструкция, сделанная своими руками вполне эффективна и дешевая.

Рис. 1 Самая простая круглая
конструкция агрегата на отработке

Принцип работы

Конструкция печи на отработанном масле заключается в наличии двух резервуаров соединенных трубой-горелкой (рис. 1). Один резервуар находится внизу другой сверху. Нижняя емкость – это первичная камера сгорания, в которую собственно и помещается масло, там оно закипает, и выделяются газы, которые продолжают сгорать в соединительной трубе.

Соединительная труба должна быть оснащена отверстиями (рис. 2). Диаметр этих отверстий становит около 1 см. Через эти отверстия в трубу-горелку попадает воздух, с которым смешиваются пары и воспламеняются с новой силой. В верхнем резервуаре происходит догорание испарений масла и вывод продуктов горения через дымоход.

Рис. 2 Изготовленная труба-горелка с
отверстиями к агрегату на отработке

В нижней емкости обязательно должно быть отверстие, через которое поступает воздух в камеру горения, а также через которое заливается масло. На этом отверстии должна быть заслонка, она регулирует интенсивность горения. Можно изготавливать разные модели печи. Достаточно часто используют чертежи квадратной печи на отработке (рис. 3).

Рис. 3 Квадратная печь с емкостью подающей топливо в
нижний резервуар

Также часто автоматизируют печи на отработке своими руками, например, добавляя в конструкцию воздушный компрессор для наддува и насос для подачи топлива.

Рис. 4

Следует отметить, что схема печи на отработке может быть разной, например, сделанной из газового баллона, с водяным контуром, резервуары могут быть круглыми или квадратными.

Эта конструкция имеет много преимуществ. Можно отметить основные:

• Универсальность. Конструкция этой печи так устроена, что можно не только отапливать помещение, но и готовить еду (рис. 5).
• Дешевизна в изготовлении печи и дешевизна топлива. Хотя и масло отработанного типа не везде можно приобрести в таких объемах.
• Надежность конструкции.
• Эффективность отопительного процесса.

Рис. 5

Изготовление печи на отработке из газового баллона

Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане. Для этого нужны такие материалы:

• Газовый баллон стандартного типа: на 50 литров, его стенки должны быть около 1,5 см толщиной, так как если стенка будет толще, то нагреваться прибор будет дольше.
• Листы стали. Это нужно для изготовления емкости, из которой будет поступать масло.
• Оцинкованная труба для дымохода.
• Трубы для горелки.
• Уголки из стали для ножек.

Для изготовления печи на отработанном масле нужны дрель, угловая шлифовальная машина, сварочный аппарат, а также набор слесарных инструментов, рулетка, уровень.

Чертеж печи на отработке из газового баллона очень важен при конструировании. Для начала газовый баллон должен быть пустым, его нужно вскрыть, так как остатки газа все ровно остаются. Также нужно слить весь конденсат. Очистить баллон водой несколько раз. Очистка должна осуществляться только на улице, и ни в коем случае ни в помещении.

Рис. 6 Вариант агрегата на отработке изготовленного
из баллона

Далее нужно срезать верхушку. Для того чтобы поставить ровно отметки для среза можно набрать в баллон воды и закопать его в землю до половины. Срез делается угловой шлифовальной машиной, то есть болгаркой, вместе с водой внутри. Далее начнет течь вода через разрез, стоит подождать, когда вытечет лишняя вода, после этого полностью срезается верхушка.

Согласно чертежу печи на отработанном масле своими руками далее следует сделать отверстие для дымохода. Оно делается на корпусе баллона на расстоянии 10 см от верха. Диаметр этого отверстия должен быть одинаковым с трубой дымоходом. Горизонтальная труба (около 40 см) приваривается сварочным аппаратом к баллону, а уже к ней крепится вертикальная часть, которая должна достигать не менее 3,5 м.

Рис. 7 Дымоходная труба агрегата на отработке.
Отделка потолка над печью в бане

В корпусе над дном нужно вырезать отверстие для поддува. Оно имеет прямоугольную форму. И потом на него крепится дверца для регулировки интенсивности горения. На дно баллона устанавливается емкость для отработки. Ее можно изготовить из трубы диаметром 17 см, высоту можно взять около 10 см. К этой трубе нужно приварить дно герметичным швом. Из листка стали нужно вырезать крышку для емкости с маслом. На ней должно быть 2 отверстия: одно для трубы-горелки – 10 см, второе для подачи топлива и воздуха 4 см. В этой конструкции также как и в других чертежах и сборках печей на отработанном масле нужна заслонка на отверстие для подачи топлива.

Труба-горелка должна быть высотой как газовый баллон. Один конец нужно приварить к нижней камере сгорания, а ко второму круглую деталь, вырезанную из листа стали. Диаметр этой детали равен диаметру баллона.

Также на трубе следует дрелью просверлить отверстия диаметром 1 см их должно быть около 40 шт., они располагаются рядами. Далее вся получившаяся конструкция помещается в баллон. Отверстие для дымохода должно располагаться над верхней круглой деталью. К полученной конструкции сверху приваривается крышка баллона, которую ранее отрезали.

К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.

Часто при изготовлении печей на отработанном масле используют другой способ подачи масла. Например, пускается патрубок, через трубу-горелку, диаметром около 2 см, в которую врезают еще один под углом. Ко второму патрубку можно подсоединить емкость с маслом. Такая конструкция делается своими руками.

Рис. 8

Печь с водяным контуром

Схема печи на отработанном масле с водяным контуром довольно простая. В конструкции есть насос подающий топливо в камеру сгорания. Масло (отработка) находится в отдельной емкости. Когда масло подается в камеру, оно начинает испаряться, и пары поднимаются в трубу-горелку, где происходит интенсивное сгорание и вследствие этого нагревается вода в водяной рубашке. В таком работающем приборе устанавливается капельная схема подачи топлива.

В верхней части установлена емкость с водой, которая нагревается. Уже с этой емкости делается выход в отопительный контур (вверху), а через второе отверстие (внизу) уже охлажденная вода возвращается в такой котел сделанный своими руками. Трубы, которые входят в резервуар с водой, должны быть 4 см диаметром. Для такой системы предварительно нужно сделать сборку трубопровода и радиаторов.

Требования к установке и техника безопасности

Знать, как сделать печь на отработке это еще не все. Очень важно знать все правила безопасности и требования по установке, так как эта печь является пожароопасной. Главным правилом при изготовлении – это придерживаться схем и чертежей печи на отработанном масле, сделанных ранее. Также следует изготавливать агрегат только из качественных, и, конечно же, термостойких материалов, нужной толщины.

Дымоход должен быть только в вертикальном положении, при сборке разрешается придерживаться уклона на 300-400. Толщина дымоходной трубы должна быть не менее 3 мм. Дымоходная труба должна закрываться козырьком, который защитит ее от попадания осадков. Установка такой печи своими руками подразумевает абсолютно ровную поверхность, это важно, так как уровень масла в нижнем резервуаре должен быть ровным и не доходить до верха.

Перед установкой уже готовой конструкции нужно позаботиться о месте, где она будет стоять. Обязательно нужно сделать термостойкую защиту, то есть установить асбестовые или стальные листы на стены. Поставить агрегат можно на кирпичную кладку, залитую цементным раствором. Вокруг печки должно быть свободное пространство, около 50 см.

Обслуживание печи на отработке заключается в чистке дымохода от сажи и копоти и емкости для масла.

Следует отметить несколько моментов, которых категорически нельзя делать:

• Нельзя использовать при функционировании легковоспламеняющиеся вещества, тем более в качестве топлива. Это может привести к возгоранию агрегату, а далее к взрыву. Катализаторами горения могут выступать только маслянистые вещества (мазут, керосин и т.д.).
• Нельзя оставлять печь на отработке в процессе горения без присмотра надолго.
• Нельзя пользоваться печью с не правильно изготовленным дымоходом, а тем более и вовсе без него.
• Нельзя тушить или охлаждать агрегат водой. При крайней необходимости затушить печь можно только огнетушителем. При установке такого агрегата обязательно нужно обзавестись огнетушителями.
• Нельзя использовать печь с неполадками, например, если она коптит, дымит и т.д. это небезопасно для здоровья человека.
• Нельзя закрывать воздухозаборник, нужно следить, чтобы этого не произошло случайно.
• Нельзя использовать слишком загрязненное отработанное масло, или если в него попала вода. Загрязненное топливо следует профильтровать или отстоять и только потом использовать.
• Нельзя устанавливать агрегат на сквозняке, под полками, на которых стоят какие либо вещи, возле занавесок. От всего этого может возникнуть пожар.

В качестве топлива для работающей печи на отработке подойдет трансформаторное, трансмиссионное, моторное, амортизационное масла. Если заправка агрегата порционная, то доливать масло в процессе горения запрещается. Заправка отработки происходит только после полного выгорания предыдущей порции и остывания агрегата.
