Гидроаккумулятор для систем водоснабжения для горячей воды. Особенности и установка гидроаккумуляторов для системы водоснабжения. Как выбрать объем гидроаккумулятора

Загородная усадьба, как правило, не имеет центрального водоснабжения. В этом случае источником воды являются скважина или колодец, откуда с помощью насоса жидкость нагнетается в систему домашнего водопровода.

Потребление воды – непостоянная величина. Иногда надо набрать стакан воды из крана, а в другом случае – наполнить ванную. В обоих случаях при открытии крана давление воды в системе упадет и включится насос, но если для ванной насос проработает 10 минут, то для стакана воды хватит и 5 секунд. А если надо набрать несколько стаканов воды с интервалом в полминуты, то насос будет включаться для каждого из них – такой режим работы неприемлем для электродвигателя и он быстро выходит из строя. Чтобы этого не случилось, в трубопровод встраивается гидроаккумулятор для систем водоснабжения.

Гидроаккумулятор в частном доме поможет избежать проблем с водоснабжением Источник novosibirsk.tiu.ru

Назначение и принцип работы

Основная задача, которая ложится на гидробаки для систем водоснабжения – накапливать некоторый объем жидкости и отдавать ее в водопроводную систему при падении давления в трубах. Таким образом, в системе есть запас воды и при кратковременных открытиях кранов (набрать воды в чайник или сполоснуть руки) насос не срабатывает, так как вода поступает из гидробака.

Как итог, основной принцип работы гидроаккумулятора в системе водоснабжения – уменьшить количество включений/выключений водяного насоса, а значит – увеличить его срок службы.

Конструктивно гидробак представляет собой герметичный полый цилиндр из металла. Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука. Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.

Аппарат состоит из полого цилиндра и гибкой мембраны внутри Источник homius.ru

Работа гидроаккумулятора происходит циклично:

При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.
«Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.
Реле давления подает сигнал, и насос прекращает свою работу.
При потреблении воды вновь срабатывает реле давления и цикл повторяется.

Начало и конец рабочего цикла гидроаккумулятора Источник nts-sk.ru

Преимущества установки гидробака

Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя.
Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию. Как итог, меньше изнашиваются все элементы системы.
Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении.

Типы конструкций и их устройство

В зависимости от используемого насоса и расположения насосной станции, в быту применяются гидроаккумуляторы горизонтальной и вертикальной установки.

Такие типы формовки позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат нужно с расчетом на его удобное обслуживание. Нужно предусмотреть доступ для ремонта и, при необходимости, слива воды.

Вертикальные и горизонтальные гидроаккумуляторы впишутся в любое помещение Источник remkasam.ru

Наиболее рационально подключение горизонтальных гидробаков к наружным насосам, а вертикальных – к погружным, но в любом случае окончательное решение надо принимать на месте в зависимости от параметров всей системы.

В работе агрегатов принципиальных отличий нет. Разница в способе стравливания лишнего воздуха, который скапливается во время эксплуатации в водопроводной системе. При больших объемах воды, проходящей через накопитель, из нее выделяется растворенный воздух. Он может создавать воздушные пробки и затруднять работу системы.

В конструкциях с вертикальным расположенным цилиндром отверстие с клапаном находится в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидробаках обычно такого устройства нет. Требуется дополнительный монтаж трубопровода из шарового крана, сливной трубки и ниппеля.

В накопителях объемом до 100 л устройств для выпуска воздуха нет. Лишний газ удаляется после полного слива воды.

Слив воды производится стандартным краном на входе Источник makemone.ru

Почему нужно уметь подбирать гидробак

Чтобы оборудование хорошо функционировало и обеспечивало водой жителей дома, нужно не только знать, что такое гидроаккумулятор для систем водоснабжения, но и как его правильно подобрать.

Если объем накопителя недостаточный, то насос будет работать в усиленном режиме, для того, чтобы обеспечить необходимое давление в сети.

При излишнем объеме гидробака такой проблемы не будет, кроме того, в емкости постоянно будет некоторый объем воды, который можно будет использовать, например, в случае отключения электричества. Но не стоит гнаться за размером, ведь основным назначением оборудования является поддержание давления для распределения жидкости в сети. А для запаса воды можно подобрать другой, менее дорогой резервуар, например, из пластика.

У каждой вещи свое назначение – с хранением воды «про запас» лучше справится обычная пластиковая емкость Источник gidrosnab.ru

Расчет оптимального объема гидробака

Правильно подобранный объем гидробака позволит:

обеспечить достаточный уровень потребления воды,
оптимально использовать насосное оборудование,
продлить срок службы накопителя и элементов системы.

Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.

Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.

Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.

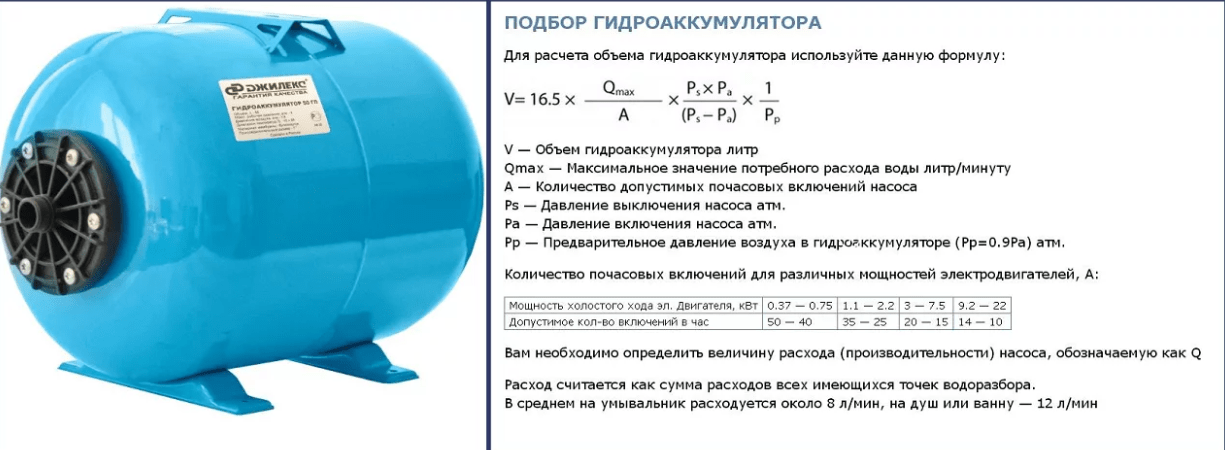

Нужный размер гидробака можно выбрать только на основании расчетов Источник pumpekhoob.com

Он проводится по схеме:

По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.

Ближайшим по значению является бак объемом 80 л.

Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.

Видео описание

Нужен ли запас емкости

Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.

Если необходим значительный запас воды, проще и значительно дешевле встроить в систему резервный бак из пластика. Поэтому при подборе оборудования приобретать гидроаккумулятор с запасом не имеет смысла.

При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется. Место установки дополнительного гидробака не играет важной роли.

При необходимости в систему можно установить несколько гидробаков Источник nts-sk.ru

Расчет давления в гидроаккумуляторе

Для того, чтобы оборудование эффективно работало и обеспечивало нужды жильцов дома, давление в гидробаке должно быть избыточным.

Чтобы вода поступала к верхней точке разбора, давление воздуха в цилиндре должно быть больше гидростатического, создаваемого столбом жидкости высотой от нижней до верхней точки водопотребления. Например, для двухэтажного здания эта величина равна Р мин = 0,7 бар (10 м =1 бар). Перепад высот в данном случае около 7 м.

Для устойчивой работы необходима разница в 0,5-0,6 бар между давлениями в нижней и верхней точками.

Таким образом, номинальное давление в гидроаккумуляторе Рном =0,6+0,7=1,3 бар

Заводские настройки предусматривают необходимое давление 1,5-2 бар, что является оптимальным для работы гидроаккумулятора. Для его контроля в устройство вмонтирован тонометр.

Тонометр необходим для контроля давления в гидробаке Источник armada52.ru

При отклонении параметра давления в меньшую сторону его можно скорректировать, накачав воздух автомобильным насосом, для чего в корпусе устройства предусмотрен ниппель.

Установка, тестирование, подключение

Просто смонтировать гидробак не является сложной задачей – более насущной проблемой обычно является грамотный выбор объема и рабочего давления, поэтому лучше если все работы в комплексе будут проводить специалисты.

В первую очередь подбирается место под установку, которое должно соответствовать следующим требованиям:

вибрация и шум от работающего оборудования не мешают жильцам,
существует достаточное пространство для обслуживания и ремонта гидробака,
обеспечена надежная опора на ровное и выставленное строго горизонтально основание.

При установке используются амортизирующие прокладки из резины, которые частично гасят вибрацию.

Для установки гидробака необходимо надежное основание Источник de.decorexpro.com

Подключение гидроаккумулятора к системе водоснабжения проводят в следующем порядке:

Подготавливается ровная площадка на прочном основании, например, бетонном полу подвала.
Гидробак устанавливается на основание, используя специальные прокладки.
Проводятся контрольные измерения давления в цилиндре в нерабочем состоянии. Оно должно быть не менее 1,5 бар (атм). Это заводская настройка. При недостаточном давлении можно воспользоваться автомобильным насосом.
На патрубок гидроаккумулятора устанавливается штуцер, имеющий пять выходов.
Поочередно подключаются водяной насос, водопроводная труба, манометр и реле давления к выходам штуцера.

Для уменьшения вибрации применяют гибкие переходники. Их устанавливают на участке подключения агрегата к водопроводу. Следует следить за тем, чтобы просвет переходника не был меньше диаметра подключаемой трубы.

Видео описание

Подключение насоса к гидробаку показано на видео:

Гидробак заполняется водой и проверяется на наличие течей. При необходимости проводится дополнительная герметизацию резьбовых соединений.

Заливать в бак воду нужно очень медленно, чтобы избежать разрыва мембраны. При долгом хранении возможно слипание «груши», при постепенном наполнении гибкая форма плавно расправится.

Подключается электропитание и настраивается реле давления согласно инструкции к оборудованию.

При использовании погружного насоса необходимо установить обратный клапан. Он препятствует обратному оттоку воды в скважину.

Схема подключения гидроаккумулятора к элементам водопроводной сети Источник gkyzyl.ru

Заключение

Гидроаккумулятор – необходимый элемент для системы водоснабжения частного дома, который обеспечит долговечную работу насоса и бесперебойное снабжение водой. Чтобы аппарат прослужил долго и не требовал частых ремонтов, его нужно правильно подобрать и грамотно установить, для чего рекомендуется воспользоваться услугами грамотных специалистов. Разобравшись для чего нужен гидроаккумулятор, можно планировать его установку и искать хороших специалистов, которые сделают все на высшем уровне.

Специальная емкость, которой является гидроаккумулятор для систем водоснабжения, предназначается для бытового и промышленного использования. Назначение этого изделия заключается в принятии на себя некоторого объема жидкости и избыточного давления, имеющегося в системе.

Современный автономно функционирующий водопровод обязательно укомплектовывают резервуаром, в котором хранится определенный объем воды. Самым простым вариантом данного устройства является металлический или пластиковый бак, располагаемый на чердаке.

Правда, сейчас гидроаккумуляторы уверенно вытесняют стандартные накопители. Дело в том, что они намного удобнее и оказывают лучшее влияние на состояние всей системы водоснабжения объекта недвижимости.

Принцип работы гидроаккумуляторов

Эти устройства также называют аккумуляторными или напорными баками и гидробаками для систем водоснабжения. Внешне гидроаккумулятор выглядит как металлическая емкость, разделенная внутри на две части при помощи специальной резиновой прокладки – мембраны. Этот элемент прочно закрепляют у горловины бака, где имеется отверстие для поступления жидкости.

На противоположной стороне аккумулятора располагается еще одно отверстие, предназначенное для воздуха. В этом месте устанавливают обычный ниппель, что сделано с определенной целью. Устройство гидробака имеет следующие особенности: поскольку мембрана делит его на два отделения, в одном из них находится вода, а в другом – воздух с определенной величиной давления.

Чтобы узнать этот параметр в резервуаре, пользуются манометром. Некоторые из моделей дополнительно снабжают фильтром с целью недопущения попадания загрязнений внутрь. Мембрану изготавливают из особой резины, отличающейся эластичностью и безопасностью для здоровья человека.

Принцип работы гидроаккумулятора после его подсоединения к водопроводной системе заключается в следующем: жидкость поступает из него под постоянным напором, а это позволяет повысить качество воды из водопровода и обеспечить требуемые условия для функционирования бытовых устройств.

Например, чтобы бесперебойно работала стиральная машина, ванна с гидромассажем и другая аналогичная техника, необходимо поддерживать определенную величину давления в системе водоснабжения. Почти всегда напорные баки укомплектовывают регулирующим устройством, которым является реле давления.

Можно таким образом настроить работу гидроаккумулятора в системе водоснабжения, что он будет включать /отключать подачу воды в прибор в зависимости от величины давления воздуха.

Функционирует он так:

По мере забора жидкости из бака в его воздушной камере понижается давление.
Реле после достижения минимальной отметки давления автоматически подключает насос, чтобы восполнялся объем воды.
В итоге давление в емкости вновь повышается.
Когда максимально возможное значение давления достигнуто, реле отключает водоподачу в бак.

В результате вышеописанный процесс, как работает гидроаккумулятор, позволяет значительно сократить число включений/отключений насоса, что способствует продлению ресурса функционирования техники. Если подключить насосное оборудование напрямую к автономному водопроводу, количество циклов существенно увеличивается.

Наличие напорного бака в водоснабжающей сети обеспечивает ее стабильную работу, а кроме этого, является защитой от возможности возникновения гидроударов. Помимо этого, внутри резервуара все время находится определенный запас воды, который не будет лишним в случае, например, поломки насоса.

Знание принципа, как работает гидроаккумулятор для водоснабжения, позволяет владельцу объекта недвижимости сделать выбор лучшего устройства, после чего организовать его правильный монтаж и последующее обслуживание.

Виды гидробаков для систем водоснабжения

Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.

Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.

То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.

Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.

Данную процедуру выполняют в следующей последовательности:

В первую очередь отключают питание насосного оборудования и реле давления.
Затем открывают ближайший смеситель.
Воду сливают, пока бак не опустеет.
Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.

Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.

Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.

Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.

Приборы синего цвета могут переносить более высокое давление, чем красные резервуары. Назначение гидроаккумулятора в системе водоснабжения имеет большое значение. Не следует применять для холодной жидкости изделия для систем ГВС и наоборот. При нарушении условий эксплуатации напорных баков мембраны начинают изнашиваться гораздо быстрее, устройства приходится ремонтировать или даже полностью менять.

Критерии выбора подходящего гидробака

Перед тем, как выбрать гидроаккумулятор для систем водоснабжения, в первую очередь обращают внимание на объем жидкости, который он может в себя вместить. Для этого пользуются специальной формулой. Получившееся значение умножают на поправочный коэффициент, величина которого зависит от мощности насосного оборудования. Например, при мощности насоса 0,55 – 1,5 кВт коэффициент равен 0,25.

В основном проведение расчетов требуется, когда гидроаккумулятор используется для промышленного назначения. Что касается бытовых потребностей, то обычно бывает достаточно бака, имеющего емкость примерно 25 – 50 литров.

Кстати, расчетные показатели редко совпадают с реальными объемами, которые имеют типовые модели данных устройств. В такой ситуации просто устанавливают бак с немного большим литражом. Например, если согласно вычислениям по формуле, при определении, какой нужен для системы водоснабжения гидроаккумулятор, получилось, что требуется 32-литровый бак, тогда можно приобретать 35 - литровое изделие.

Не следует забывать, что наружные параметры прибора и объем помещаемой в него воды являются разными цифрами. Как правило, вода заполняет гидроаккумуляторный бак примерно на третью часть его объема.

Чем мощнее насосное оборудование, используемое в автономной водопроводной системе домовладения, тем более емкое устройство нужно установить. Отсюда ясно, что в распоряжении членов семьи будет небольшой запас воды. Но специалисты не советуют приобретать слишком объемный гидроаккумулятор, поскольку вода в нем будет меняться чересчур медленно и это обстоятельство ухудшит ее качество.

Особенности монтажа гидроаккумулятора

К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.

Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.

Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.

Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения - информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.

Основное требование к манометру – он должен быть точным со шкалой с делениями от 0,5 бар или менее и находиться в исправном состоянии. Для проведения измерений можно пользоваться электронными приборами. Манометр подключают к водопроводным трубам, используя гибкие переходники. Их диаметр должен соответствовать сечению водопроводных труб, а вот сужение не допускается.

Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.

Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.

После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.

Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.

В зависимости от того, для чего нужен в системе водоснабжения гидроаккумулятор, его владельцу придется делать выбор между закачкой в резервуар большого количества воды и хорошим напором. Вне зависимости от решения, минимальное давление воздуха должно составлять один бар.

Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.

После того, как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.

Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.

По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.

В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления , нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.

Правила эксплуатации

После завершения монтажа прибора, его нужно обслуживать с учетом того, для чего нужен гидроаккумулятор в системе водообеспечения домовладения. Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и если требуется, корректировать их.

Также нуждается в проверке целостность мембраны, состояние корпуса резервуара и герметичность мест соединений. Чаще всего в напорных баках выходят из строя мембраны – происходит их разрыв. Постоянно повторяющиеся циклы, состоящие из сжатия-растяжения, являются причиной повреждения данного элемента.

О том, что мембрана порвана, говорят резкие перепады показаний на манометре, в результате чего вода начинает поступать в воздушную секцию гидроаккумулятора. Чтобы быть уверенным в наличии поломки, из резервуара полностью стравливают воздух. Если следом за ним начнет вытекать вода, это говорит о необходимости замены этого элемента.

Выполнение такого ремонта не является сложным, для чего поступают следующим образом:

гидроаккумуляторный бак отключают от электропитания и водопровода;
отвинчивают болты, удерживающие горловину емкости;
удаляют прежнюю мембрану;
устанавливают новое изделие;
собирают бак в обратном порядке;
прибор устанавливают на место и подключают.

После завершения ремонта нужно проверить и отрегулировать настройки давления в резервуаре и реле давления. Соединительные болты закручивают равномерно, чтобы не допустить перекоса устанавливаемой мембраны и чтобы ее край не сполз внутрь корпуса прибора.

При этом поступают так: болты помещают в гнезда и поочередно делают пару оборотов первого из них и переходят к следующему. В итоге мембрана получается одинаково прижатой к корпусу вдоль всей окружности.

Распространенной ошибкой многих новичков при проведении ремонта гидробака является неправильное применение герметиков. Дело в том, что месту размещения мембраны он не требуется, и наоборот – его присутствие может повредить этот элемент. Монтируемое изделие должно быть аналогичного объема и конфигурации. Желательно поступить так: разобрать бак и, имея на руках испорченную мембрану, приобрести ей замену.

Разобравшись с тем, зачем для водоснабжения гидроаккумуляторы, и каких бывают типов, можно отправляться за покупкой. Этот прибор является важной частью современной автономной водоснабжающей системы.

Гидроаккумулятор более сложное и дорогое устройство, чем стандартный накопительный бак, но все затраты на его покупку непременно окупятся, поскольку качество воды в системе водоснабжения улучшается и значительно возрастает рабочий ресурс насоса. Кроме этого, в водопроводе поддерживается постоянный напор жидкости.

Емкость для накопления жидкости в системе водоснабжения – самый важный элемент после насоса, поэтому к его выбору нужно отнестись серьезно. Существует много разных вариантов исполнения данного узла, чтобы людям было удобно пользоваться водопроводом. Критерии выбора основываются не только на объеме гидроаккумулятора, а также на способе крепления, внутренней конструкции.

Назначение гидроаккумулятора

Гидроаккумуляторы используют в системах отопления, холодного и горячего водоснабжения

Основная функция гидроаккумулятора – накапливать жидкость и поддерживать давление в водопроводной системе. Для этого данный узел оборудован манометром и реле, которые выдерживают определенный промежуток, в крайних точках которого происходит автоматическое включение и выключение насоса.

Нельзя путать гидробак и расширительный бачок. Второй нужен в системе отопления, чтобы компенсировать потери при испарении горячей жидкости, а также брать на себя лишний воздух, возникающий при нагревании воды в бойлере.

Гидроудар – это опасное явление для пластиковых труб. Возникает он при встречном движении жидкости: резкое закрытие крана останавливает поток, и он начинает двигаться в обратную сторону, сталкиваясь с волной, идущей от насоса. В определенный момент в трубе скапливается слишком много жидкости, которая способна разорвать пластик и даже металл. Гидроаккумулятор сдерживает образование гидроудара, так как является буфером между насосом и точкой потребления воды.

Если водопроводная система частного дома не оборудована накопительной емкостью, это означает, что мощный погружной насос или станция будет включаться каждый раз, когда наверху кто-то откроет кран. Ресурс насоса ограничен количеством циклов включение-выключение, а также имеет показатель – максимально допустимая частота включений. В среднем оборудование должно включаться 5 раз в час. Постоянная работа агрегата намного меньше сказывается на деталях, чем частое включение. Гидроаккумулятор благодаря запасу жидкости позволяет снизить показатель срабатываний в 2 – 3 раза, поэтому еще одна его функция – защита от износа электрической части насосного оборудования.

Если электричество вдруг отключили, жильцы могут и дальше пользоваться водой в доме, пока в гидробаке сохраняется давление. Принцип работы гидроаккумулятора для систем водоснабжения основан на балансе воды и воздуха внутри бака.

Есть случаи, когда гидроаккумулятор не только не нужен, но даже может навредить насосу. Речь идет о постоянной работе насосного оборудования при поливе огорода. В этом случае бак устанавливать нельзя, так как оборудование будет часто включаться и выключаться. При поливе лучше, если оно работает в постоянном режиме – так двигатель меньше перегревается и изнашивается.

Жильцы могут решать сами, ставить бак или нет, если насос оборудован системой плавного запуска, предотвращающей гидроудар.

Область применения

Гидроаккумулятор можно устанавливать не только в частном доме, но также в многоэтажке, чтобы во время отключения воды в городе жильцы имели небольшой запас. Это позволяет поддерживать напор и пользоваться бытовыми приборами – стиральной или посудомоечной машиной.

Гидроаккумулятор с мембраной, устойчивой к горячим температурам применяется в системе горячего водоснабжения в качестве расширительного бачка, поэтому при покупке нужно уточнять, какую функцию он будет выполнять. Мембрана для холодной питьевой воды не выдержит кипятка. Также отличается резина – в ГВС она техническая, в водопроводе – пищевая. Гидробаки подключают к бойлеру и к двухконтурному котлу.

Кроме бытового применения, ГА используют во многих сферах промышленности, например, в машиностроительной отрасли.

Виды накопительных емкостей

Мембранный накопитель

Для бытовых нужд применяют две разновидности баков:

Мембранные. Резина закреплена в стопорном кольце. В таком баке жидкость соприкасается со стенками, но только в одной половине гидроаккумулятора. Вторую половину занимает воздушная смесь, которую можно стравливать или закачивать по необходимости.
Баллонные. Жидкость поступает в резиновую грушу, закрепленную за горловину при входе в бак. Вода не соприкасается со стенками и не оказывает воздействия на металл. С другой стороны существует вероятность разрыва груши и подтекания жидкости через ниппель. В такой модели возможна замена мембраны.

Существует еще разновидность без мембраны, но для использования в частном доме в системе водоснабжения такое устройство гидроаккумулятора неудобное. Воздух будет смешиваться в емкости и уходить вместе с водой, поэтому его придется постоянно контролировать и закачивать. Делать это нужно ежедневно. Безмембранные баки подходят для накопления воды для полива, уличного душа.

Модели гидроаккумуляторов производятся в вертикальном и горизонтальном исполнении. Это сделано исключительно для удобства пользования. Например, в маленьком помещении ванной комнаты ГА можно установить только под потолком в горизонтальном положении, прикрепив его к стене. Если техническое помещение расположено в подвале, лучше купить гидробак на ножках и привинтить его к бетонному полу болтами.

Принцип работы

Баллонный гидроаккумулятор

Принцип работы ГА основан на изменении давления внутри. Происходит это благодаря дополнительному оборудованию – манометру и реле. Входящий поток воды заполняет резиновую грушу, пока давление не повышается до указанного в настройках уровня. Дальше датчик срабатывает и насос отключается автоматически. В доме открывают кран и используют жидкость для бытовых целей до тех пор, пока давление не ослабнет до нижнего указанного уровня. Снова срабатывает датчик и насосное оборудование включается. Так работает гидроаккумулятор в водопроводной системе.

При подключении гидробака к отопительной системе он срабатывает, когда давление в бойлере повышается за счет пара при нагревании. Лишний пар отправляется в гидроаккумулятор, откуда его можно стравливать при необходимости. В системе отопления происходят потери жидкости и падает давление. В этом случае ГА дает сигнал на восполнение воды, чтобы качество обогрева не снижалось.

Устройство гидроаккумулятора

Корпус делают из различных материалов – прочного пластика, металла или нержавеющей стали. Нержавейка дороже, поэтому таких моделей в продаже меньше. Не рекомендуется также пластик – при ударе он может треснуть.

Мембрана выполнена из каучуковой пищевой резины, если она предназначена для хранения питьевой воды. Есть также техническая резина, если она рассчитана для использования в других целях. Температурные режим мембраны имеет значение: в системах ГВС устанавливается термостойкая, для холодной воды – обычная. Это нужно учитывать при покупке мембраны для замены.

Манометр – прибор для измерения и регулировки давления. Реле – датчик, который срабатывает при достижении нижнего или верхнего предела сжатия воздуха.

Стравить воздух или закачать новую порцию можно через золотник с помощью велосипедного или автомобильного насоса.

В корпусе устанавливается фильтр грубой очистки на тот случай, если вода содержит твердые фракции – песок или камни. Они могут накапливаться в мембране и повреждать ее. Фильтр ставится перед входом в резиновую грушу.

Преимущества и недостатки гидробака

Пневматические гидроаккумуляторы имеют следующие преимущества:

доступная стоимость;
возможность самостоятельного подключения к системе;
простое устройство;
заменяемая мембрана;
возможность подключения к любому типу насоса, а также установки нескольких баков параллельно, чтобы работа водопровода не прекращалась в случае поломки одного из гидроаккумуляторов;
возможность подобрать ГА нужного объема, но надо учитывать, что указанный в инструкции объем – это общее число, воды в ней будет на 2/3 меньше;
можно самостоятельно провести разборку конструкции и найти поломку, а также провести ремонт и замену деталей без вызова мастера на дом.

Из недостатков – необходимость в отдельном помещении, если гидробак большого размера и подключен к поверхностному насосу. Такие узлы обычно сильно шумят, поэтому их изолируют от жилых помещений. При покупке недорогого гидробака может потребоваться частый ремонт, что влечет за собой дополнительные расходы.

Критерии выбора

В первую очередь необходимо определиться, какие функции будет выполнять гидроаккумулятор. Может понадобиться несколько совершенно разных моделей – для водопровода, горячего водоснабжения и отопления. В таком случае необходимо рассчитать нужный объем каждого. Здесь не обойтись без специалиста, который поможет определиться.

Следующий критерий – бюджет. Импортные модели стоят дороже, но изготовлены качественно из прочных материалов, срок службы которых дольше. Если выбирать среди отечественных ГА, нужно подбирать не самые дешевые, так как они проработают дольше.

Определившись с функциями и бюджетом, можно приступать к технической части. Здесь многое зависит от качества скважинной жидкости. Если в источнике не установлен фильтр на обсадной трубе, необходимо покупать модель гидробака с фильтром, чтобы не засорять водопровод.

Следует просчитать количество потребляемой жидкости всеми членами семьи в сутки и выяснить, какой объем бака нужно ставить. Следует предусмотреть запас на случай, если понадобится приобрести какие-либо бытовые устройства или срубить баню. Для семьи из 4 человек, проживающих в доме, нужен бак на 50 литров. При этом в доме есть стиральная машина, душ, ванная и кран на кухне. Специалист может рассчитать оптимальный объем ГА по специальной формуле, куда входит максимально допустимое количество включений, показатели нижнего и верхнего давления, максимальное потребление воды в час.

Необходимо учитывать, что неиспользованная жидкость застаивается и в ней может появиться запах ила, поэтому слишком большой бак не нужен.

Установка и подключение

Схема подключения к глубинному насосу

Для установки можно использовать собственные навыки и опыт. Все этапы подключения описаны в инструкции. Предварительно устанавливают верхний и нижний порог давления. Можно оставить заводские настройки, при которых нижний предел – 4 бара, верхний – 8 бар. Если система работает некорректно, настройки изменяют подкручиванием большой и малой пружин.

Бак ставят после наоса, подключают с помощью штуцера с тремя и пятью входами. Два из них предназначены для реле и манометра, остальные для труб и гибких шлангов, чтобы снизить вибрацию, передающуюся от насоса.

Перед запуском с помощью манометра еще раз проверяют давление воздушной смеси внутри. Затем можно включать систему. Если реле срабатывает правильно, процесс установки окончен и водопровод можно эксплуатировать.

Особенности эксплуатации

В процессе эксплуатации гидроаккумулятора нужно соблюдать следующие правила:

проверять давление 2 раза в год, при необходимости – чаще, закачивая новую порцию или стравливая избыток;
следить, нет ли протечек – они могут указывать на разрыв резиновой мембраны и необходимости замены;
следить за работой насоса – его частое включение также свидетельствует о том, что гидроаккумулятор работает неправильно из-за настроек или поломок.

Чем реже включается насос, тем лучше. Максимально количество запусков не должно превышать 30 раз в час.

Если выяснится, что одного гидробака недостаточно, можно встроить еще один или даже несколько. В таком случае система будет функционировать, если какой-то из них сломается.

Обслуживание

Сменная мембрана для гидроаккумулятора

Самое слабое место бака – резиновая мембрана. В процессе работы она постоянно растягивается и сжимается. Если давление воздуха внутри маленькое, резина будет растягиваться сильнее, что в конце концов приведет к ее разрыву. Тогда придется покупать новую и менять ее самостоятельно.

При разрыве мембраны манометр будет показывать резкие скачки и падения давления. При нажатии на ниппель вместо воздуха оттуда будет вытекать вода. Это означает, что воздуха там не осталось, а вся емкость заполнена жидкостью. Из крана в доме будет выходить воздух вперемешку с водой.

При замене резины необходимо следить, чтобы ее горловина плотно и равномерно была уложена и зафиксирована фланцем. Если край соскользнет, вода будет вытекать и работу придется делать заново.

Нельзя использовать герметик в местах соединения металла и резины. Это приводит к скольжению и возникают протечки из-за неплотного прилегания деталей.

К распространенным неисправностям относят поломки ниппеля, когда он не закрывается и выпускает воздух. Деталь можно приобрести в сервисном центре и заменить самостоятельно.

Цены на гидробаки для систем водоснабжения сильно отличаются в зависимости от марки производителя. На российском рынке давно работают немецкие, итальянские, шведские производители, которые поставляют качественное оборудование. Конкуренцию для них составляют отечественные заводы, продукция которых не отличается по качеству, но несколько ниже по стоимости. Не следует покупать дешевые товары производства Китая, так как они по большей части являются непригодными к ремонту и работают не долго. Запасные детали для них не поставляют, поэтому водопроводная система может длительно простаивать.

Частой проблемой не только для загородных домов, но и для городских квартир является нестабильное давление воды в системе водопровода. В многоквартирных домах нередки гидроудары. Ситуация значительно осложняется, если к такому водопроводу подключается система отопления. Пользоваться таким водопроводом неудобно, а трубы однажды может просто разорвать и затопить помещения дома. Предупредить эти события можно инсталляцией в систему водоснабжения и отопления гидроаккумуляторы, принцип работы которых надежен и прост.

Принцип работы гидроаккумуляторов

Гидроаккумулятор, часто называемый гидробаком, работает в одной системе с насосом, реле давления и фильтрами водоподготовки. Суть его работы сводится к накоплению водопроводной воды с помощью насоса нагнетания и по достижению в баке определенного давления - отдаче воды потребителям. Таким образом сглаживаются скачки давления, а внутридомовые системы водопровода и отопления защищаются от негативного внешнего воздействия.

Конструктивно гидробак представляет собою стальной толстостенный цилиндр с горловиной и золотником на одной стороне и ниппелем на противоположной. К горловине с помощью шайбы крепится мембрана или баллон цилиндрической формы из эластичного материала.

Водопроводная вода нагнетается в гидроаккумулятор через золотник, и мембрана растягивается. По достижению определенного давления (а значит и объема накопленной внутри бака воды) работа насоса прекращается и становится возможной отдача накопленного во внутреннюю домовую сеть потребителям.

Давление в гидробаке создается заранее накопленным воздухом во второй его половине. Это делается с помощью обычного воздушного насоса, к примеру для подкачивания шин автомобилей.

По мере накачивания воды насосом мембрана сжимает воздух (ниппель не дает ему выйти) и создается избыточное давление. В дальнейшем именно оно создает стабильный напор воды для потребителей. Реле давления отслеживает его изменения и при достижении минимума (когда гидроаккумулятор практически опустошен) включает нагнетательный насос. Начинается заполнение гидробака, и цикл повторяется по новому.

Виды гидробаков для систем водоснабжения

Имеющиеся на рынке гидроаккумуляторы, принцип работы которых одинаков, делятся на несколько видов по ряду признаков и функциональным особенностям. Прежде всего по способы монтажа различают:

Горизонтальные - применяются для больших объемов воды. Несколько сложнее в эксплуатации из-за низкого расположения горловины (приходится полностью сливать воду для смены или осмотра рабочей мембраны или золотника).
Вертикальные - используются для малых и средних объемов. Проще в эксплуатации, так как нет необходимости полностью сливать воду и демонтировать часть обвязки, как в случае с горизонтально расположенными баками.

По температуре рабочей жидкости гидробаки бывают:

Для горячей воды - используется в качестве материала для мембраны термостойкий материал. Чаще всего это бутиловый каучук. Он стабилен при температурах воды от +100-110 градусов . Такие баки визуально отличаются красным цветом.
Для холодной воды - их мембрана изготавливается из обычной резины и не может стабильно работать при температуре более +60 градусов . Эти баки окрашиваются в синий цвет.

Резина для обоих видов гидроаккумуляторов биологически инертна и не выделяет в воду никаких веществ, портящих ее вкусовые качества или вредящих здоровью человека.

По внутреннему объему гидробаки бывают:

Малой вместимости - до 50 литров. Их применение ограничено крайне малыми помещениями с минимальным количеством потребителей (фактически это один человек). В исполнении с мембраной или баллоном для горячей воды подобные устройства часто применяют в отопительных системах закрытого типа.
Средние - от 51 до 200 литров . Применяются исключительно для водоснабжения как горячей, так и холодной водой. Могут некоторое время отдавать воду при отключении водопровода. Универсальны и достаточно бюджетны по стоимости. Идеальный вариант для домов и квартир с 4-5 жильцами.
Большого объема от 201 до 2000 литров . Способны не только стабилизировать давление, но и длительное время обеспечивать запасом воды потребителей в случае отключения ее подачи из водопровода. Подобные гидробаки имеют большие габариты и вес. Стоимость их также велика. Применяются в больших зданиях типа гостиниц, образовательных учреждений, санаториев и больниц.

Критерии выбора подходящего гидробака

Выбирая определенный гидроакумулятор нужно руководствоваться следующими критериями:

Количество потребителей
Температура рабочей жидкости
Стоимость оборудования

При использовании гидробака для компенсации изменений давления теплоносителя в закрытой отопительной системе достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления). Остальные характеристики гидробака позволяют ему уверенно работать в одной системе с отопительными устройствами (к примеру, максимальное давление, которое выдерживает теплообменник котла - 2-5 атмосфер , а для гидробака - 9-12 атм )

Особенности монтажа гидроаккумулятора

Приобретая определенную модель гидроакумулятора нужно учитывать ряд особенностей его монтажа:

Всегда устанавливается после нагнетательного насоса
Рядом с ним монтируется реле давления (его датчики снимают информацию о состоянии жидкости перед насосом, после него, в гидроаумуляторе и в, собственно, самой внутридомовой системе водоснабжения, оно же отдает команду о включении насоса)
Нуждается в надежном основании

Под опорную платформу или ножки гидроаккумулятора всегда нужно помещать амортизирующую прокладку из вспененного каучука толщиною 1.5-2 см

Учет всех этих требований позволяет заранее оценить возможность надежного размещения гидробака в выбранном месте. Чеще всего это подсобные помещения для отопительных котлов или систем водоподготовки и насосов.

Правила эксплуатации

Установив гидроаккумулятор нужно соблюдать в дальнейшем три несложных правила:

Использовать ба исключительно по назначению, в соответствии со спецификацией производителя. Это касается прежде всего температуры жидкости и диапазона рабочего давления.
Регулярно производить мониторинг настроек данного устройства. Это делается с помощью манометров обвязки бака и устройств контроля давления на насосе и управляющем реле. При фиксировании аномальных показателей нужно прекратить работу оборудования (прежде всего насоса) и либо самостоятельно найти причину данного сбоя или обратиться к сертифицированному специалисту.
Ежегодно производить не только визуальный, но и внутренний осмотр устройства. При необходимости (следы износа) заменять его детали на новые. Речь идет о мембране (баллоне), ниппеле, золотнике и манометрах обвязки.

Заключение

Гидроакумуляторы, принцип работы которых проверен временем, являются современным и достаточно бюджетным решением проблемы нестабильной подачи воды как для загородного, так и городского дома. Это устройство способно на долгие годы обеспечить комфортную и бесперебойную работу внутридомового водопровода.

Гидроаккумулятор представляет собой расширительный бак для водоснабжения, выполняющий одновременно несколько задач. Принципиально гидроаккумулятор представляет собой емкость, разделенную эластичной мембраной на две части - для воздуха и воды. Давление воздуха в воздушной полости составляет 1,5-2,0 бар. Вода, поступающая в емкость, увеличивает объем заполнения, растягивая мембрану. Давление при этом в воздушной полости бака растет. При достижении определенного давления срабатывает автоматика отключения питательного насоса. При открытии водяного крана, т.е. при падении давления в сети, воздух выдавливает воду из гидроаккумулятора в сеть, восполняя потери объема и компенсируя падение давления воды. В системе таким образом поддерживается давление при отключенном насосе, гидравлические удары при включении насоса смягчаются, а система в целом обладает дополнительным запасом воды.

В рабочем состоянии в гидроаккумуляторе всегда находятся вода и воздух. Давление воздуха в воздушной полости установки может со временем снижаться, поэтому следует раз в год проверять его в гидробаке после полного удаления воды. При недостаточном давлении воздух можно подкачать обычным ручным насосом через ниппель. Полностью водой гидроаккумулятор заполнить не удастся, а максимальный объем воды зависит от нескольких факторов:

формы и объема гидроаккумулятора;
начального давления воздуха;
эластичности диафрагмы;
уровней установки реле давления на включение и отключение насоса.

Гидроаккумуляторы используются с системах водоснабжения как жилых, так и производственных зданий

Для чего нужен гидроаккумулятор

Перечислим все функции гидроаккумулятора:

поддержание давления в системе при отключенном насосе;
создание резерва определенного объема воды (накопительный бак);
исключение необходимости частого включения и выключения насоса;
компенсация объема воды во время пикового потребления;
нивелирования гидравлических ударов в системе при включении насоса.

Устанавливать гидроаккумулятор нужно как можно ближе к насосу. Если используется два гидроаккумулятора, то располагать их следует рядом, чтобы было обеспечено равномерное давление и заполнение обеих емкостей.

Какой нужен гидроаккумулятор для систем водоснабжения

Из всех существующих видов гидроаккумуляторов для водоснабжения подробно рассмотрим работу двух, которые обычно используются в системах водопровода индивидуальных домов.

Баллонные гидроаккумуляторы

Представляют с собой толстостенную емкость, внутри которой находится эластичный баллон из каучука, заполненный водой. Пространство между баллоном и стенками емкости заполнено воздухом под определенным давлением. При наполнении баллона давление воздуха внутри бака растет, при падении давления воды в сети (открытии крана) воздух «выдавливает» воду из из баллона, восполняя недостаток ее в системе. Общее давление при этом в системе падает, но постепенно, «сглаживая» резкие перепады давления между включениями насоса.

Мембранные гидроаккумуляторы

Принцип действия такого устройства аналогичен баллонному. Разница только в конструкции: мембранный бак разделен на две части, между которыми установлена эластичная герметичная мембрана. Одна часть емкости заполнена водой, другая - воздухом. При заполнении емкости давление воздуха растет, при падении давления сжатый воздух «выдавливает» воду в систему.

Какой гидроаккумулятор покупать для частного дома

Из двух видов гидроаккумуляторов при выборе рекомендуем остановиться на установке баллонного типа. Вода в ней соприкасается с каучуковой стенкой, в отличие от мембранных моделей, у которых возможна коррозия металлической стенки и загрязнение воды

Для достаточного запаса воды в случае отключения электроэнергии нужен гидробак соответствующей рабочей емкости. Выпускаются гидроаккумуляторы вертикального и горизонтального типов. Первые удобны для установки в стесненных условиях.

Выбор гидроаккумуляторов в торговой сети сейчас большой. Купить гидроаккумулятор можно в специализированном строительном супермаркете или торговой компании. Цены зависят от производителя, объема и типа оборудования. В интернете можно найти множество видеоматериалов, рассказывающих о различных типах гидроаккумуляторов. В конце статьи вы найдете подробное видео на эту тему.

Как выбрать объем гидроаккумулятора

Если с выбором конструкции и вида аккумулятора по форме все ясно, то главная характеристика гидробака - его объем - требует подробного разъяснения. В сети есть сложные математические вычисления требуемой емкости гидроаккумулятора, но мы обойдемся простыми рекомендациями, основанными на выводах расчетов и опыте эксплуатации подобного оборудования:

гидроаккумулятор с объемом бака 20-24 л подойдет для 3 человек, проживающих в доме, и производительности насоса до 2 м3/ч;
гидроаккумулятор с объемом бака 50-60 л достаточен для 4 - 8 жильцов и производительности насоса до 3,5 м3/ч;
гидроаккумулятор объемом 100 л и более - для 10 и более проживающих и производительности насоса от 5 м3/ч.

Рассмотрим несколько наиболее важных функций гидроаккумулятора с выбором подходящего по объему оборудования. Гидробаки для систем водоснабжения должны обеспечивать:

Оптимальный режим работы насоса

Для того, чтобы насос подачи воды не включался часто (оптимальным считается не чаще 1 раза в час), по производительности насоса можно рассчитать требуемый объем гидроаккумулятора. При объеме водяной полости в 50% от общего, в большинстве случаев домовладельцев вполне устраивает гидроаккумулятор на 60 - 80 л.

Оптимальное давление в сети

Важная характеристика гидроаккумулятора - поддержания нормального давления в сети. Для этих целей достаточно минимального объема гидроаккумулятора в 24 л с установкой его вблизи насоса.

Резервный запас воды

Проблема создания резервного запаса воды возникает, как правило, в местах частого отключения электроэнергии. Насос при этом часто останавливается, что отрицательно влияет на его работу. Решением проблемы здесь может быть установка гидроаккумулятора объемом 100 л и более, полезный объем накопительной емкости которого составляет до 50% общего.

Какой должен быть расширительный бак у гидроаккумулятора

Говоря о расширительном бачке гидроаккумулятора, не следует путать его с расширительным бачком систем отопления и горячего водоснабжения. Оборудование внешне очень похоже. Принципиальное отличие в том, что отопительные расширительные бачки служат для компенсации температурного расширения теплоносителя.

Рабочее давление - одна из главных характеристик гидроаккумулятора. Это давление в пустой емкости без воды, а его значение указано на корпусе гидробака. Указанное давление не должно быть ниже давления высоты жидкости в водоснабжении дома. При высоте системы в 10 м давление будет составлять 1 бар.

Давление при пуске насоса должно превышать давление в расширительном бачке водоснабжения более, чем на 0,5 бар. Для наиболее эффективной работы системы разница должна составлять 1,5 - 3,0 бар.

Максимальное давление в баке не должно быть меньше максимального давления системы при выходе из строя реле. Поэтому максимальное давление емкостей составляет обычно 10 бар.

Выводы: какой гидроаккумулятор лучше всего

Кроме технических критериев выбора, рассмотренных выше, приведем еще несколько соображений, касающихся качества материалов гидроаккумулятора.

Съемный фланец в баллоне выполнен обычно из нержавеющей или оцинкованной стали. При покупке следует обязательно обратить на это внимание. Если со временем не обойтись без замены фланца, уточните, где и за сколько его можно будет купить.
Если водопроводная вода предназначена для питья, нужно убедиться в безопасности для здоровья материала, из которого сделана «груша» гидроаккумулятора. Известные производители гарантируют качество материала, чего нельзя сказать о небольших малоизвестных компаниях. Правда, это не имеет значения, если такую воду пить не предполагается.
В остальном выбор делается на основании конкретных условий эксплуатации: необходимого объема воды, давления, оптимальной работы насоса, необходимого резерва воды на случай аварийных отключений, условий монтажа.

Просмотров
