Как делается фасад из керамогранита

Сложно придумать материал, который смог бы заменить керамогранит для фасада.

Плитка керамогранита стала использоваться повсеместно: от облицовки фасадов частных домов до облицовки элитных торгово- развлекательных комплексов.

Она выглядит эстетично, дорого и современно.

Но разброс цен на разные виды фасадного керамогранита вас удивит. Керамогранит преобразился, и теперь мало кто применяет стандартные его размеры 600*600мм.

Сейчас на рынок вышел новый его собрат – тонкий широкоформатный керамогранит . Или применяют обычный, но с габаритами 1200*600мм или метр на метр.

Керамогранитные плиты для фасадов могут крепиться без видимых изделий на фасаде – это делает его элитным материалом, ставит на один уровень с натуральным гранитом.

Система вентфасада из тонкого керамогранита дала новый виток славы и популярности на фасадном рынке страны уже привычному нам материалу.

Керамогранитные плиты твердые, прочные, но хрупкие. Для устройства навесного вентилируемого фасада все стремятся использовать материалы, превосходящие параметры керамогранита по прочности.

Ведь фасад не только на высоте, но первый этаж и входная группа подвергается более жесткой эксплуатации. Часто приходится заменять сломанную плиту фасада.

Керамогранит для устройства навесных фасадов можно применять во всех климатических регионах России. Т.к. у него 100 циклов замерзания/ размерзания.

Преимущества и недостатки

Множества преимуществ, но есть и недостатки у керамогранитного фасада. Преимущества для каждого человека индивидуальны. Для кого то дорого – хорошо, а кому то плохо.

К несомненным достоинствам данной керамической плитки можно отнести:

1. Повышенную прочность на истирание и долговечность. Благодаря специально разработанной технологии производства она практически не подвержена истиранию. Даже значительные физические усилия не повреждают поверхностный слой и структуру.
2. Не горючесть. Его можно применять на школах, детских садах и больницах.
3. Из фасадного керамогранита можно выполнить откосы на вентилируемых фасадах. При этом за облицовкой на откосах противопожарные рассечки останутся.
4. Эстетичность. Она не только защищает задание снаружи, но и служит его украшением. Широкая цветовая палитра, разнообразие фактур позволяют реализацию любой дизайнерской задумки.
5. Простота укладки – достигается точностью размеров и особо обработанной поверхностью.
6. Простой уход.
7. Относительно невысокая цена керамогранита на фасад по сравнению с использованием других отделочных стройматериалов.

Виды облицовочного керамогранита

Не только размерами плитки отличается облицовочный керамогранит, но, главное, толщиной плитки.

Плита на фасад может быть сверх тонкой – всего три миллиметра.

При этом тонкий керамогранит еще и широкоформатный, он может достигать в длину три метра. Почему же он не ломается – дело в клеевом способе крепления.

Разберем особенности каждого вида фасадного керамогранита в отдельности.

Стандартный фасадный керамогранит 600*600мм

К стандартному фасадному относится керамогранит любого размера, но толщиной не менее десяти миллиметров, как мы уже определились ранее. Это самый распространенный вид.

Он отлично подходит для облицовки зданий керамогарнитом самого разного назначения: от школ до администраций городов.

Размер и габариты

Керамогранит со стандартной толщиной 10 – 12 мм, может иметь размеры 600*600мм, 1200*600мм, 300*600мм.

Причем фасадный керамогранит может быть как вертикально, так и горизонтально ориентирован на здании.

Цвета и поверхности

Поверхности керамогранита бывают разных фактур:

1. Матовая поверхность. По сути это плиты без дополнительно обработки, поэтому они самые дешевые.
2. Шлифованные плиты. Это обработанные плиты полировальным станком, но они все- равно имеют некоторую шероховатость на поверхности.
3. Полированные плиты. Такие плиты сначала проходят шлифование, а потом полирование.

Полированные плиты лучше других отражают солнечный свет, поэтому больше всего подходят для фасадов в жарком климате.

Цвет креамогранита может быть достаточно разнообразен. Допустимые цвета указаны в каталогах производителей. Но, чем насыщеннее и ярче цвет, тем он дороже . Например, синий и красный самые дорогие оттенки керамогранита.

Рисунок в виде камня или дерева может быть нанесен как на полированную, так и на шлифованную плитку. Стоить такой керамогранит будет дороже.

Варианты укладки

Раскладка керамогранита может удивить вас вариантами:

1. Можно расположить прямоугольный керамогранит вертикально.
2. Можно комбинировать разные варианты размеров керамогранита на фасаде.
3. Можно поиграть с цветами.

Разно- плоскостной фасад из керамогранита делать не рекомендуется. Он сложен в монтаже и смотрится угловато на переходах.

Способы крепления

Вентилируемый фасад из тонкого керамогранита может создаваться как видимым, так и скрытым способом крепления. Подробнее схемы вентилируемого фасада описаны в . Здесь коротко обозначим суть каждой технологии.

Видимый способ крепления предполагает использование кляммера.

Кляммер- это элемент системы из нержавеющей стали, который крепит плитку по четырем углам. Кляммер окрашивается в цвет керамогранита . Такой вариант считается подходящим для недорогих отделок вентилируемым керамогранитом.

Скрытый способ крепления керамогранита бывает двух типов:

• с помощью болта скрытого крепления Keil;
• с помощью кляммера с креплением в торцевые отверстия керамогранита.

Скрытое крепление позволяет спрятать от глаз механическое крепление с поверхности фасада. Такой фасад считается элитным. И он может конкурировать по внешним свойствам с натуральным гранитом.

Способ скрытого крепления подробно показан в видео, единственное, что облицовка в видео – натуральный камень. Но керамогранит крепится к вентфасаду скрытым способом именно по такой технологии, с применением болта Keil.

Основные производители

Керамогранит производят во всем мире. В России популярными считаются:

• Итальянская плитка Estima;
• Итальянская плитка Kerama Marazzi;
• Россиский керамогранит “Уральский гранит”;
• Более дешевый вариант российского производства – “Шахтинский”
• Китайский “Foshan Ceramics” и др.

Марки китайских производителей не на слуху, но и они представлены на рынке.

Важным параметром керамогранитной плиты для фасада является его геометрия. У недорогих аналогов плиты, часто нарушена геометрия.

Стоимость

“Соль/ перец” – самый дешевый керамогранит

Стоимость прямо пропорциональна известности марок. Итальянские производители стоят дороже российских. Российские дороже китайских.

Кроме прочего, цена меняется при выборе более сочных оттенков плиты.

Синий и красный считаются самыми дорогими цветами.

От степени обработки керамогранита меняется его цена.

Полированный самый дорогой, шлифованный – дешевле, матовый – самый выгодный по цене.

Кремогранит “соль/ перец” – с вкраплениями, стоит дешевле всех – от 450руб/м2.

Стоимость элитного керамогранита может доходить и до 2000 руб/м2.

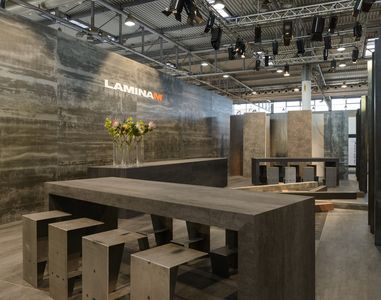

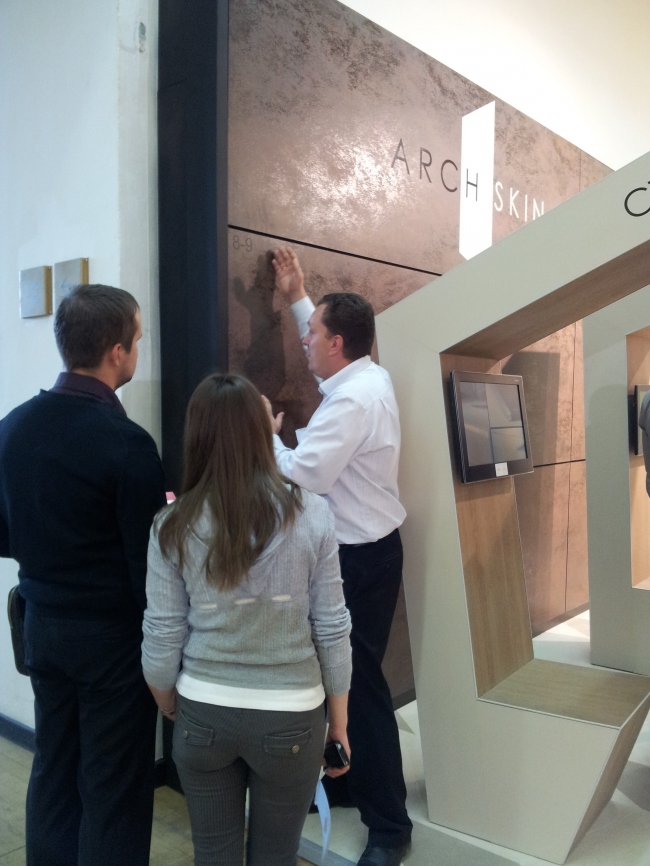

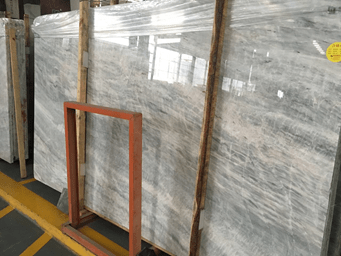

Тонкий широкоформатный керамогранит

Вот и подошли мы к самому интересному – новинкам фасадного рынка. Тонкий керамогранит называется так, потому что его толщина значительно меньше стандартного.

Это . Применяются видимым и скрытым способом.

Характеристики

Тонкий керамогранит изготавливается по схожей технологии с обычным керамогранитом. Замешивается глина, полевой шпат, красители и каменная крошка.

Но в отличии от обычного керамогранита, тонкий изготавливается методом проката.

Цвета и поверхности

У каждого производителя свои коллекции цветов и оттенков. Обычно, есть каталоги с цветами разных оттенков, называется “моноколор”. Также цвета под дерево и камень. Отличаются от остальных дизайнерские поверхности.

Поверхности по аналогии с обычным керамогранитом могут быть глянцевыми, матовыми, шероховатыми.

Толщины

Возможность настолько снизить толщину керамогранита появилась за счет технологии впаивания с его обратной стороны специального строительного полотна.

Строительное полотно дает возможность плите тонкого керамогранита быть гибкой. Поэтому тонкий керамогранит имеет небольшую радиусность, т.е. может быть загнут по радиусу.

Способы крепления

В зависимости от толщины, к нему подбирается специальная планка для крепления его к конструкции навесного фасада. Но кроме планки панель керамогранита будет удерживать еще и клей с обратной стороны.

Клей наносится на специальные элементы, назовем их аграфы. Аграфы представляют собой зацеп. Т.е. это некие крючки с тыльной стороны облицовки, которые навешиваются на горизонтальный профиль системы.

Клеевое крепление обеспечивает дополнительную опору, кроме планки, для тонкого керамогранита.

Существует скрытый способ крепления панели тонкого керамогранита, без видимого крепления на поверхности фасада. Скрытый способ предполагает сборку кассеты из алюминиевых профилей , затем на собранную раму наклеивается тонкий керамогранит. Рама имеет крючки – икли.

Метод очень схож с . Кассета навешивается на каретку, закрепленную в профиле, с помощью икли. Таким образом на внешней поверхности видимого крепления не остается.

Основные производители

Тонкий керамогранит для вентилируемых фасадов производят все те же итальянцы. Любят они керамогранит, видимо. Это, например, марка Graniti Fiandre.

Вообще все марки тонкого керамогранита представляют в России компания “Барс”. Это и Graniti Fiandre, и Керлит, и Ламинам, и Архскин.

Стоимость

Когда тонкий керамогранит для вентфасадов только появился на рынке, его стоимость была в евро. В перерасчете на рубли ценник был космическим – от 10 000руб/м2.

Но время идет, теперь такой керамогранит можно купить по цене от 2500 руб/м2.

Вентилируемые фасады с применением керамогранитных плит изначально использовались лишь для отделки общественных и административных зданий. Однако прочность и долговечность материала, а также его изысканный и дорогостоящий внешний вид быстро привлекли внимание владельцев частных домов. Неудивительно, что сегодня большое распространение получают загородные коттеджи с облицовкой керамогранитом.

Особенности материала

Вентилируемый фасад из керамогранита служит для защиты стен здания от негативных факторов внешней среды, а также выполняет декоративную функцию. Материал применяется для организации навесной фасадной системы, одной из особенностей которой является крепление отделочного материала на специальную обрешетку.

Навесной фасад может быть вентилируемым и невентилируемым. Первая разновидность характеризуется наличием воздушного пространства между стеной и фасадным материалом. Преимущества вентилируемой системы с применением керамогранитной плитки заключаются в повышении тепло- и звукоизоляционных показателей здания, его атмосферостойкости, а вместе с тем и долговечности.

Использование обрешетки позволяет скрыть незначительные дефекты и неровности отделываемой поверхности. Наконец, в воздушное пространство может быть установлен теплоизоляционный материал. В таком случае воздушная «подушка» образуется между наружным отделочным слоем и слоем утеплителя.

В качестве облицовочных материалов используется сайдинг, плиты и популярный сегодня керамогранит. Рассмотрим подробнее, что представляет собой данный материал.

Керамогранит – это разновидность искусственного камня. В его составе – кварцевый песок, глина, полевой шпат, а также красители и модификаторы. Поверхность керамогранита имитирует фактуру натурального камня. Визуальная схожесть материалов удивительно точна – определить искусственный аналог непрофессионалу удается только при ближайшем тщательном рассмотрении.

В отличие от натурального камня, керамогранит имеет меньший вес, более простую обработку и способ монтажа. Он не требует постоянного ухода, обладает гладкой, склонной к самоочищению поверхностью, характеризуется отсутствием радиационного фона. Наконец, стоимость керамогранитной плитки почти в 3 раза ниже стоимости природного аналога.

Стоит также отметить такие плюсы фасадного материала, как:

• высокая прочность, устойчивость к влияниям внешней среды;
• повышенная стойкость к нагрузкам (статическим и динамическим);
• улучшенные значения звукоизоляции;

• ремонтопригодность – возможность замены только поврежденного элемента без демонтажа всего фасада;
• пожарная безопасность – материал не горит, не склонен к самовоспламенению, не выделяет токсических веществ при пожаре;
• экологичность, обусловленная натуральностью состава;
• долговечность.

В сравнении с другими облицовочными материалами (кроме натурального камня), керамогранит имеет большой вес. Это подразумевает дополнительное усиление фундамента здания, что означает повышение трудоемкости процесса строительства и монтажа плит, а также влечет увеличение финансовых расходов. Стоит отметить, что стоимость материала сама по себе достаточно высокая.

Устройство

Внушительный вес плит из керамогранита подразумевает изготовление мощной и надежной подсистемы. Технологическая карта к материалу рекомендует использовать его только на алюминиевую основу. Однако на практике для снижения затратности монтажа используют оцинкованные аналоги. Официальных данных, указывающих на обрушение фасадов вследствие такой замены нет, однако, всегда следует помнить, что несоблюдение рекомендаций производителя влечет дополнительные риски.

Подсистема служит для установки на нее керамогранита и для обеспечения сохранения воздушного зазора между наружной обшивкой и стеной. Основа подсистемы – это профили, соединенные между собой по горизонтали и вертикали.

Фиксация керамогранита обычно осуществляется на кляммеры, которые монтируются открытым или скрытым образом. Последний метод более трудоемкий и способствует увеличению сметы, однако эстетически более привлекательный. Для работы применяется только фасадная плитка из керамогранита. Несмотря на кажущуюся прочность напольного аналога, его использование недопустимо из-за большей толщины плитки, а, значит, большего веса. Толщина фасадной плитки всегда одинакова и составляет 10 мм.

Крепление профилей подсистемы к стене производится на кронштейны. Между обрешеткой и стеной также устанавливается утеплитель (минеральная или базальтовая вата), а поверх нее – ветрозащитная пленка. Все комплектующие и крепежные элементы должны быть из нержавейки или иметь антикоррозийное покрытие.

Виды

В зависимости от того, каким методом производится облицовка подсистемы, выделяют 2 вида вентилируемых керамогранитных фасадов:

• клеевая система (плиты фиксируются к обрешетке полиуретановым клеем);
• кляммерная система (крепление керамогранита на подсистему производится посредством крепежных механизмов).

Отделанное керамогранитом строение может выглядеть по-разному. Отчасти это зависит от вида используемого «камня».

Существуют следующие разновидности керамогранитных плит:

• матовая (поверхность не полируется в процессе изготовления, поэтому изделие получается неблестящим, отличается самой низкой стоимостью);
• глянцевая (смотрится более нарядно, респектабельно, поверхность не притягивает пыль, но зато на ней заметны мельчайшие трещины и царапины);
• сатиновая (характеризуется многообразием оттенков и наличием темных узоров, что достигается благодаря напылению на поверхность минеральной соли);

• полуполированная (полировка составами с более крупными фракциями, что снижает стоимость изделия по сравнению с глянцевым аналогом);
• структурная (матовая, чуть шероховатая поверхность с имитацией фактуры натурального камня).

Различия могут касаться и размеров плит. Единого стандарта, регулирующего требования к габаритам материала, не существует. Обычно плиты имеют квадратную форму со сторонами от 40 до 80 см. Использование более мелких плит визуально смотрится не столь привлекательно – издалека создается впечатление мелко расчерченного фасада.

Способы монтажа

Как уже говорилось, керамогранит может соединяться с обрешеткой посредством кляммеров или приклеиваться на полиуретановые клеящие составы. Помимо клея, используется двусторонняя клеящая лента. Ее задача – удерживать материал до момента полной полимеризации клеевого состава.

Механический способ предполагает открытый и закрытый типы монтажа. Открытая (видимая) технология предполагает использование рядового кляммера, усики которого после монтажа достаточно заметны. Это и является недостатком данного метода. Однако открытый тип установки является более оперативным и менее трудозатратным.

При закрытой установке керамогранит крепится с помощью кляммера на направляющий профиль. Ясно, что стоимость работы увеличивается, как и ее сложность. В результате стыки между плитами и усики крепежа незаметны, создается эффект единой каменной стены.

Основные этапы работ

Монтаж навесных вентилируемых керамогранитных фасадов осуществляется в несколько этапов. Представляем примерную инструкцию действий.

• Создание проекта. На данном этапе составляются чертежи будущей облицовки. Примеры можно найти в интернете, адаптировав их под габариты и особенности конкретного дома. После составления плана становится ясным требуемое количество плит, профилей для обрешетки, кляммеров и других крепежных элементов.
• Подготовка к работе. На данном этапе производится закупка и доставка материалов к месту стройки. Поскольку загородный дом находится на частной территории, не обязательно ограждать место будущих работ соответствующими нормативам материалами и устанавливать предупреждающий знак. Однако в целях собственной безопасности и для предотвращения случайной порчи материалов, рекомендует каким-то образом обозначить место ведения работ.
• Подготовка фасада. Данный этап работы, в свою очередь, включает более мелкие процессы: осмотр фасада, удаление выступающих элементов нынешней обшивки, укрепление ветхих участков, грунтовка поверхности.

Важно, чтобы разметка осуществлялась в точности с проектной документацией.

• Установка кронштейнов. От точности и надежности кронштейнов зависит качество крепления керамогранита. Под кронштейн на фасаде делают отверстия, диаметр которых на 5 мм меньше диаметра метизов. Перед установкой кронштейнов между ними и стеной прокладывается паронитовая (компенсационная) вставка.
• Фиксация утеплителя. Обычно используется базальтовый утеплитель в форме плит. Он заключается между кронштейнами и фиксируется посредством пены-клея или дюбелей. Начинать укладку теплоизоляционных листов необходимо снизу, рекомендуется ставить их на цокольный или стартовый профиль.

Последний предотвращает сползание утеплителя, а также защищает его от грызунов. Каждый последующий ряд изоляционного материала укладывается со смещением на ½ листа.

• Монтаж мембраны. Ветрозащитная пленка (или ее усовершенствованный вариант – диффузионная мембрана) призвана защищать теплоизоляционные листы от потоков воздуха, которые проникают в пространство под фасадом через вентиляционные зазоры. Пленка закрывает весь фасад и укладывается внахлест. После ее монтажа поверх пленки, пробивая утеплитель, устанавливаются дюбели-зонтики. Благодаря этому удается скрепить материалы и обеспечить их надежную фиксацию.
• Монтаж профилей. Производится в соответствии с рекомендациями производителя по типу сборки детского конструктора – сначала устанавливаются и скрепляются несущие элементы, затем все остальные.

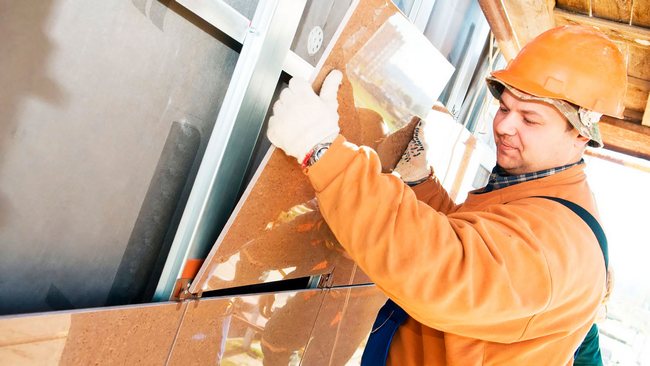

• Установка керамогранита. Если плиты приклеиваются к профилям, то необходимо следовать указаниям производителя, которые обычно даются на упаковке с клеем. При фиксации на кляммеры в соответствии с проектными документами следует определить местоположение крепежа на Т-профиле. Дрелью сделать отверстия под крепеж, после чего прикрепить кляммер заклепками. Теперь на него можно устанавливать фасадную плиту.

При выполнении скрытого монтажа на торцах керамогранита делаются пропилы, не менее 4. Данные отверстия соединяются с крепежами. Подобная технология позволяет скрыть кляммеры, а также равномерно распределить вес плиты на каркасе.

Исправление возможных ошибок

Для того чтобы эксплуатация фасада была приятной и долговременной, важно избежать распространенных ошибок.

• Монтаж подсистемы при отрицательной температуре, что приводит к ослаблению крепежей, потере подсистемой прочности.
• Отказ от компенсационной подкладки при установке кронштейнов становится причиной их постепенного ослабления в связи со сжатием и растяжением материала при колебаниях температуры.
• При монтаже утеплителя в несколько слоев совпадение швов теплоизоляционных листов, что может обернуться снижением теплоэффективности фасада по причине образования мостиков холода.
• Чрезмерно близкая фиксация кляммеров, из-за чего керамогранит слишком плотно входит в крепежи. При нагревании это становится причиной возрастающего внутреннего напряжения системы и увеличения размеров плиты. Это может стать даже причиной ее разрыва.

Хотя материал на строительном рынке существует несколько десятилетий, для некоторых застройщиков он до сих пор малоизвестен. Для того чтобы можно было осознанно делать выбор, нужно ознакомиться с керамогранитом более подробно.

Искусственный камень изготавливается из порошков методом прессования под большим давлением с последующим обжигом. Давление прессования до 500 кг/см 2 , температура обжига до +1300°С. В состав порошка входит кварцевый песок, глина, каолины, полевые шпаты и минеральные красители. Для придания оригинального внешнего вида могут применяться иные добавки. Вначале керамогранит применялся только как техническая плитка, в дальнейшем его стали использовать для изготовления половых покрытий, сантехнического оборудования. В последнее время керамогранитными плитками облицовывают фасады различных зданий и строений.

В отличие от половых покрытий, толщина керамогранитных плит для фасада не превышает десяти миллиметров. В противном случае большой вес конструкций оказывает негативное влияние на фундамент зданий. Кроме того, повышаются требования к несущим показателям фасадных стен, не все из них подходят под обшивку таким материалом. Стандартных габаритных размеров не существует, производители руководствуются собственными ТУ. Но для фасадов не рекомендуется применять слишком маленькие или большие плитки, размер должен быть не менее 40×40 см и не более 80×80 см.

К сожалению, отечественные компании («Керабуд», «Estima» и другие) еще не могут выпускать для отделки фасадов качественные плитки больших размеров. Профессиональные строители настоятельно рекомендуют приобретать товары испанских или итальянских компаний: Alfa Ceramiche, AO Ceramicas Aparici и пр. С китайцами не стоит иметь дело, поверхность фасада из-за проблем с точностью плит будет неровной. Материал относится к категории дорогих, не нужно выбрасывать большие деньги и в итоге иметь кривые фасады, пусть и из модного керамогранита.

Таблица вариантов внешних поверхностей

Вид поверхности	Особенности и технология изготовления
	Наиболее дешевый вариант, плиты керамогранита после обжига не полируются, а только шлифуются.
	Более дорогой вариант, после шлифовки выполняется полировка поверхностей. Для изготовления требуется сложное оборудование. На поверхности не накапливается пыль, но заметны микроцарапины. Рекомендуется для использования на престижных строениях.
	Перед обжигом на поверхность напыляется минеральная соль – за чет технологи одна плита может иметь различные цвета. Сатинированный керамогранит дает возможность создавать на фасадных стенах оригинальные геометрические узоры. По стоимости относится к среднему сегменту.
	Во время полировки применяются более крупные фракции полировочных материалов, технология несколько проще, уменьшаются потери по толщине камня, сокращаются прямые производственные расходы. За счет этого понижается стоимость.
	Поверхность имеет матовый вид и имитирует различные виды натурального камня.

Компании производят мозаичный, глазурованный и иные виды керамогранитных плиток, но для отделки фасадов они не используются из-за очень высокой стоимости. Для того чтобы края искусственного камня имели идеальные размеры, во время изготовления они обрезаются высокоточными станками. Чем выше качество плитки и меньше отклонения от размеров, тем легче с ним работать. Но такой материал доступен не всем потребителям из-за высокой цены.

Физические характеристики керамогранита

Наименование	Показатели
Морозоустойчивость	Не менее 100 циклов замерзания/размерзания. По этим показателям плиты можно использовать во всех без исключения климатических регионах нашей страны.
Водопоглощение	Высокая плотность материала и отсутствие микропор значительно минимизирует способность впитывать воду. Водопоглощение не превышает 0,05%, это один из самых низких показателей среди всех используемых материалов для отделки фасадных стен.
Твердость	По Моосу показатели в пределах 8–9, больше значения только у стекла. Но высокая твердость становится недостатком – отсутствует пластичность, материал становится хрупким.
Износостойкость	По международным стандартам материал разделяется на пять групп. Для фасадов применяется первая группа, по износостойкости занимает последнее место среди всех видов керамогранита. За счет этого заметно понижается стоимость облицовки поверхностей фасадов, а для них износостойкость не играет никакой роли.
Коэффициент трения	Регламентируется DIN 51130, минимальный коэффициент R9, максимальный R13. Для облицовочных плит коэффициент трения не принимается во внимание.

Цены на различные виды керамогранитных плиток

Керамогранит

Преимущества керамогранитных фасадных плит

Относительно высокая стоимость облицовочного материала вполне оправдывается его отличными эксплуатационными характеристиками.

По всем показателям керамогранит для облицовки фасадов превосходит традиционные материалы. Единственная проблема – цена, но если учесть дополнительную экономию на обслуживание поверхностей и отличные дизайнерские показатели, то высокая стоимость оправдана.

Керамогранит для фасада на данный момент — самое прочное решение по облицовке зданий

Пошаговая инструкция по монтажу фасадных керамогранитных плит

Важно. Монтаж фасадных керамогранитных плит – очень ответственная работа. Если у вас нет никакого опыта – не беритесь. Некачественное исполнение приведет к потере значительных финансовых средств. Кроме того, упавшая с высоты плита может стать причиной серьезных травм. Беспрекословно выполняйте все рекомендации изготовителей, используйте только те крепежные элементы, которые рассчитаны на конкретный вес.

Облицовка стен плитами (вентилируемая фасадная система) состоит из нескольких конструктивных элементов:

• несущей системы. В нее входят крепежные кронштейны, вертикальные и горизонтальные направляющие. Изготавливаются из толстолистовой оцинкованной стали, для регулировки пространственного положения предусмотрены специальные отверстия. Должны не только выдерживать вес керамогранитных плит, но и ветровую нагрузку;
• слоя термоизоляции , если таковой планируется устанавливать. Все современные здания в обязательном порядке должны теплоизолироваться, это предусмотрено действующими нормативными постановлениями. На старых зданиях решение о дополнительном утеплении стен принимается каждым владельцем индивидуально;
• облицовочных финишных плит . Размеры и внешний вид керамогранита подбирается с учетом планируемого дизайна фасадных стен.

Для производства работ потребуется электрическая дрель с перфоратором, устройство для установки заклепок (если несущий каркас собирается с их помощью), гаечные ключи, отвес и длинный точный уровень. Если есть лазерный уровень – отлично, разметка сделается намного быстрее и точнее. Если нет – придется пользоваться гидроуровнем.

Перед началом монтажа уберите возле стены, соберите леса, продумайте места складирования материалов. Обязательно работайте вдвоем, а лучше втроем. Конечное количество людей определяется с учетом размеров и веса плит. Желательно нарисовать на бумаге стену, указать ее размеры и предварительно продумать план размещения кронштейнов с учетом линейных размеров плит и способа их крепления. Определите места фиксации кронштейнов, рассчитайте их количество и погонные метры горизонтальных и вертикальных реек. С учетом веса выберите дюбели или анкера, чем тяжелее плиты, тем прочнее должны быть метизы.

Во время предварительного планирования подсчитайте количество оконных проемов и дверей, определите места входа/выхода инженерных коммуникаций. К ним должен быть доступ для оперативной ликвидации аварийных ситуаций.

Шаг 1. Разметка стены. Нужно сразу обозначить месторасположение кронштейнов на стене. Чертежи по размещению кронштейнов входят в став документации на вентилируемые фасады. По ним определите крайние контрольные точки.

Важно. Кронштейны должны быть на расстоянии не менее 10 см от угла здания, оконных и дверных проемов, в противном случае появляются риски нарушения прочности каркаса.

Закрепите два самых верхних кронштейна, от них опустите длинный отвес и обозначьте крайние нижние точки. Веревкой с синькой отбейте вертикальные линии.

Шаг 2. С учетом размеров керамогранитных плит и инструкции производителя отбейте остальные вертикальные линии на рекомендуемом расстоянии. Для большинства случаев отделки фасадов керамогранитными плитами вертикальные расстояния между кронштейнами до 1000 мм, горизонтальные до 800 мм. Во время подсчета количества по всей стене округляйте полученные значения с учетом размеров фасадной стены.

Шаг 3. Лазерным или гидроуровнем сделайте горизонтальные метки по углам стены, веревкой с синькой отбейте параллельные линии. После разметки на стене дома должна появиться сетка с одинаковыми размерами ячеек. Проверьте их по всем параметрам, все нормально – начинайте сверлить отверстия. Имейте в виду, что по периметру оконных и дверных проемов также надо монтировать несущие кронштейны.

Шаг 4. Пользуйте перфоратором с победитовым сверлом. Глубина отверстий должна на несколько сантиметров превышать длину дюбелей или анкеров. Для керамогранитных плит рекомендуется пользоваться анкерами, они выдерживают значительные усилия. С дюбелями работать небезопасно.

Разметка и сверление отверстий

Цены на популярные модели перфораторов

Перфораторы

Шаг 5. В зоне досягаемости сразу устанавливайте кронштейны, внимательно проверяйте прочность фиксации. Для предупреждения появления мостиков холода можно между стеной и кронштейнами устанавливать прокладки. Используйте только паронитовые, они обладают большей прочностью и не деформируются под длительным воздействием нагрузок. Пластиковые могут прогибаться, что крайне негативно влияет на прочность всей конструкции. Конструкция кронштейнов имеет специальные отверстия для регулировки их точного положения.

Шаг 6. После того как закреплены все кронштейны, приступайте к утеплению стен. Строительные нормы и правила позволяют пользоваться только негорючими материалами, разрешены только те пенопласты, которые не поддерживают открытого огня. Но и его лучше не применять, во время горения он выделяет смертельно ядовитые вещества. Для потери сознания достаточно всего несколько раз вдохнуть дым. Оптимальное решение – прессованная минеральная вата.

Практический совет. Для утепления берите листы толщиной не менее 10 см, более тонкие дают незначительный эффект, а затраты труда такие же. Но окончательное решение зависит от показателей стены по теплопроводности.

Стекловата крепится специальными дюбелями с большими шляпками. Плотно прижимайте маты друг к другу, устанавливайте их в шахматном порядке, не допускайте образования щелей. Любые нарушения технологии приводят к значительному снижению эффективности теплосбережения. На один мат стандартного размера должно быть не менее пяти точек фиксации. Помните, что зазор между стекловатой и стеной в 2–3 см понижает эффективность теплосбережения минимум на 60%. В зазоре происходит конвекция воздуха за счет разности температур, теплый воздух уходит на улицу, а стена охлаждается поступающим холодным.

Важно. Не вырезайте больших отверстий в местах расположения несущих кронштейнов, не создавайте дополнительных участков потери тепла. Прикиньте, в каком месте будет выходить кронштейн и только здесь разрежьте мат вдоль или крестообразно. Как конкретно резать зависит от особенностей кронштейна.

Цены на минеральную вату

Минеральная вата

Минеральную вату следует надежно защитить от попадания воды. Закройте ее влагонепроницаемой тканью, их сегодня в продаже огромный выбор. Полиэтиленовую пленку не применяйте, под ней будет накапливаться влага, а зимой появляться конденсат. Минеральная вата увлажняется, при повышении показателей относительной влажности стремительно понижаются значения теплосбережения.

На этом первая часть монтажа плит из керамогранита закончена, можно приступать ко второму этапу.

Шаг 1. Начинайте установку вертикальных и горизонтальных профилей. Это очень ответственный момент, если все элементы не будут располагаться строго в одной плоскости, то во время фиксации плит возникнут большие трудности. Как правильно устанавливать элементы?

1. Строго по уровню закрепите два крайних несущих профиля, отрегулируйте их положение по отношению к стене. Еще раз проверьте пространственное положение.
2. Натяните между ними веревки и по ним монтируйте остальные вертикальные элементы. Мы уже упоминали, что фиксация может делаться заклепками или болтами. Никогда не покупайте элементы, которые крепятся саморезами, они изготовлены из тонкой стали и не рассчитаны на большие нагрузки.
3. После того как выставлены вертикальные рейки, фиксируйте к ним горизонтальные. Чем чаще проверяете их положение, тем меньше разочарований ожидает во время монтажа керамогранитных плит.

Шаг 2. Монтируйте плиты. Они фиксируются при помощи металлических кляймеров.

Закрепите два нижних кляймера, поставьте на них плиту и зафиксируйте два верхних. Один кляймер имеет по два ушка, они должны удерживать две соседние плиты. За счет такой технологии автоматически регулируется их положение, грани будут лежать строго на одной линии.

Важно соблюдать зазоры между плитами

Расстояние между боковыми гранями плит контролируется визуально, но некоторые виды кляймеров имеют специальные упоры. С ними работать быстрее и легче, а внешний вид фасадной стены улучшается.

Узел крепления феода на наружном углу здания

Шаг 3. Если на стене есть выходы труб или электрических кабелей, то в этих местах в керамогранитных плитах следует делать технологические отверстия.

На правильно установленном каркасе работы выполняются быстро. Помните, что потерянное время на разметку и монтаж несущих элементов всегда возвращается во время монтажа.

Перед тем как выбрать конкретный способ установки керамогранитных плит, принимайте во внимание следующие факторы:

• размеры дома;
• климатические особенности – температурный фактор, преобладающее направление ветра, среднегодовое количество осадков;
• дизайнерский вид и возможности личного бюджета.

Несущие элементы каркаса должны быть изготовленными из одного металла, в противном случае в местах контакта появятся токи, ускоряющие коррозию. Никогда не экономьте на прочности кронштейнов, всегда покупайте самые надежные. Керамогранит имеет большой вес, нужно постоянно помнить об этом.

Работайте только при хорошей погоде, если есть вероятность дождя – защищайте конструкции от попадания воды. Производители уверяют, что монтировать конструкции можно при температуре воздуха до -15°С, но мы не советуем прислушиваться к ним. Не потому, что конструкции не выдержат, а потому, что работать в таких условиях очень сложно. Как следствие – возможно нарушение технологии, ошибки во время разметки или фиксации элементов каркаса. Кроме того, снег, попавший на минеральную вату, обязательно когда-нибудь растает. А повышение влажности утеплителя всего на 5% повышает теплопроводность на 50%. Минеральная вата быстро намокает, но долго сохнет. Тем более, если она защищена фасадными мембранами.

Для керамогранитных плит обязательно устанавливайте вертикальные и горизонтальные несущие профили. Комбинированный каркас равномерно перераспределяет нагрузки на изгиб и кручение, сжатие и растяжение. Конструкция становится очень надежной и долговечной. В случае нарушения прочности фиксации вертикальных профилей нагрузку воспринимают горизонтальные и наоборот. Недостаток комбинированной системы – увеличение стоимости. Но на безопасности экономить не стоит.

Аккуратно делайте примыкания и обрамления, боковые торцы закрывайте только сплошными плитами. Особое внимание обращайте цоколю и местам примыкания к кровле. Исключите вероятность попадания влаги, но не закрывайте вентиляцию. По результатам инспектирования бракованных фасадов обнаружилось, что 55% проблем из-за неправильного монтажа керамогранитных плит, 40% из-за неправильной разметки и 5% из-за непрофессионального подбора несущих элементов.

Отделка фасада — фото

Видео – Монтаж вентилируемого фасада из керамогранита

Современные фасады могут поражать своей уникальностью, необычным исполнением и конечно же умопомрачительной стоимостью.

Но ни один из возможных фасадов ничего не стоит без грамотно построенной системы вентиляции которая поможет комфортно чувствовать себя в помещении и сохранит все отделочные материалы в пригодном состоянии на продолжительном отрезке времени.

Фасады из керамогранита

Чтобы понять технологический процесс сборки необходимо сначала изучить структуру керамогранитного фасада, а уже после этого приступать к выбору наиболее подходящего утеплителя и конечно же к самому процессу монтажа.

Конечно, нельзя сказать, что конструкция вентилируемого фасада состоит только из керамогранита. В нее входят и другие материалы, но благодаря тому, что они располагаются между стеной и лицевым слоем им не грозит возможность попасть под воздействие влаги.

Фасады из керамогранита являются всесезонными, поэтому устанавливать их можно даже зимой;

• Панели не нуждаются в текущем ремонте;
• Они устойчивы к агрессивному воздействию окружающей среды;
• Эксплуатация обходится очень дешево, так как не требует дополнительных затрат.

Можно сказать, что старания инженеров и строителей, которые на протяжении многих лет искали эффективны способы защиты стен зданий от влаги увенчались успехом, как только были изобретены данный способ монтажа крепления.

Структура и основные элементы

Структура вентилируемого фасада представляет собой довольно сложную структуру, монтаж которой должен происходить в строгом соответствии всем правилам и технологическим нормам. Именно оттого насколько качественно установится фасад, будет зависеть и срок использования самого здания, так как надёжный и правильно установленный фасад сможет на долгие годы защитить поверхность от износа и повреждений.

Структура фасада состоит из таких основных элементов, как:

• Изоляционный слой.
• Утеплители.
• Каркас.
• Усылающие элементы конструкции.
• Облицовочный материал, в нашем случае это плиты керамогранита.

Подбираем утеплитель

Чтобы выбрать действительно качественный и максимально подходящий утепляющий материал, необходимо учитывать такие основные факторы, как его толщина и устойчивость к влажной среде. Эти критерии обусловлены тем что вод гранитом будет постоянно скапливаться влага, а утеплитель должен полностью ей противостоять чтобы сохранить свои теплоизоляционные свойства.

Минимальная толщина при максимальной эффективности важна из-за того, что керамогранит очень тяжёлый и должен располагаться максимально плотно к самому зданию, потому чем тоньше утеплитель, тем плотнее будет установлен фасад из керамогранита.

На что обращать внимание выбирая панели

Чтобы ответить на этот вопрос нужно начинать с самой элементарной характеристики – размера плитки. Он должен быть кратным площади фасада здания, причем должны учитываться и швы между отдельными элементами с учетом температурных колебаний. Выбор вспомогательных деталей также осуществляют, помня об этом параметре.

Важен размер плитки и с эстетической точки зрения. Решив использоваться керамогранит небольших размеров для облицовки здания, иначе оно получит вид листика из тетради в клеточку. Поэтому специалисты рекомендуют выбирать изделия размером не менее 600×600 мм.

При этом стоит помнить, что есть различия и по калибрам. Так керамогранит 600×600 мм может иметь реальные размеры от 592 до 605 мм. Но если все же при монтаже возникают какие-либо отклонения, то нужно иметь определенный запас, чтобы их компенсировать.

Нельзя забывать и о деталях для крепления плитки. Выбрав правильный способ ее монтажа можно сэкономить средства, например, установив фасад из керамогранита только выше цоколя.

Виды креплений

Существует два вида крепления таких конструкций:

Первый будет стоить дороже, поэтому его выполняют на более низком уровне, а на всей остальной площади – открытый. Это позволяет уменьшить общую стоимость монтажа.

Материал крепежных деталей выбирают с учетом устойчивости к агрессивному воздействию окружающей среды. Обычно используют нержавейку или алюминий, как менее подверженные коррозии. Неотъемлемой частью вентилируемого фасада служит изоляция. В ее качестве должны использоваться материалы, рассчитанные на применение в уличных условиях.

Технология монтажа вентфасада

Чтобы произвести монтаж, необходимо более детально изучить каждый из этапов, который по отдельности является довольно сложным технологическим процессом. Вам необходимо будет устанавливать разные комплектующие и при этом сохранить чёткую последовательность. Система технологического монтажа позволит вам получить очень качественный, привлекательный и долговечный конечный результат.

Система фасада и комплектующие устанавливаются, следуя таким этапам:

• Подготовительный этап.
• Разметка площади и отметка точек для крепления.
• Установка крепежей.
• Закрепление изоляторов и утеплителя.
• Монтаж направляющей конструкции или каркаса.
• Установка облицовочных панелей.

Шаг 1: Подготовка поверхности

Первый этап подготовки к дальнейшему монтажу является практически самым важным так, как заранее решает множество проблем и способствует более плавному, качественному и безопасному выполнению всех монтажных работ.

Многие из действий которые необходимо проделать на этом этапе прописаны в специальном законе, который строго следит за правильностью организации строительства. Итак, первым делом вы обязаны побеспокоиться о безопасности прохожих и жильцов ближайших зданий:

• Оборудоваться ограничительную конструкцию, на расстоянии не менее трёх метров от стены, которая будет обрабатываться.
• По периметру разместить необходимые материалы, а также обеспечить строителям площадку для сборки конструкции непосредственно на земле и близости от места монтажа.
• Ввести ограничение на монтаж при неподходящих для этого погодных условиях.
• Придерживаться всех правил и системы организации безопасности при работе.

Все перечисленные нюансы по большему счету относят к отделке фасадов многоэтажных зданий, но и при отделке своего дома в частном секторе необходимо их также придерживаться.

Для обустройство обрешетки фасада понадобятся следующие элементы

Шаг 2: Разметка точек под крепления

Следующим этапом, который пока ещё не относится к монтажу, но и уже не является подготовительным, будет разметка точек крепления всех опорных элементов. Все измерения и отбивку линий следует осуществлять в строгом соответствии с планом, который был предварительно разработан инженерами.

Технология разметки под комплектующие будет проходить согласно таким этапам:

• Определяем и обозначаем линии маяков. Вам необходимо отбить как крайние вертикальные, так и горизонтальные линии.
• На вертикальных крайних линиях отмечаем с помощью краски точки, где будут монтироваться опорные соединения со стеной здания.

Обозначьте линии-маяки, которые образуются в виде нижней горизонтальной линии и боковых вертикальных. Отметьте промежуточные метки, на которых и будут устанавливаться кронштейны.

Шаг 3: Монтируем кронштейны

Мы подготовили для вас небольшую инструкцию, которая распишет технологический процесс по монтажу системы кронштейнов, состоит она всего из трёх этапов:

1. Используя перфоратор или любую другую бурильную установку, проделываем отверстия в стене.
2. Устанавливаем паронитовую прокладку в заготовленных отверстиях.
3. Фиксируем кронштейны анкерными дюбелями, используя мощный шуруповёрт.

Сделайте отверстия в стенах, применив для этого перфоратор. В готовые отверстия нужно вставить прокладки из паронита.

Шаг 4: Устанавливаем изоляторы и утеплитель

Этот этап должен происходить с особой тщательность, так как от него напрямую зависит комфортабельность всех помещений. Для начала устанавливаем плиты утеплителей, на который изначально подготавливаются отверстия под кронштейны. Затем поверх них раскатываем и слегка закрепляем изоляторы. Сквозь изоляцию и утеплитель сверлим отверстия, в которые закрепляем специальные тарельчатые держатели.

Стоит отметить, что утеплитель необходимо укладывать в шахматном порядке, так риск что образуются трещины и количество пропускаемого сквозь стыки холода будут значительно уменьшены. Для подрезки большинства утепляющих материал используется самый обычный канцелярский нож.

Шаг 5: Устанавливаем направляющие

Установка направляющих проходит довольно быстро так, как за раз вы захватываете большое пространство. Вам достаточно приложить профиль к кронштейну, выровнять его и закрепить закрепками или болтами. К регулируемым кронштейнам профиля крепятся не максимально жёстко, так у них будет возможность перемещаться в процессе проседания и деформации здания.

Вставте профили в соответствующие выемки опорных кронштейнов, закрепите их заклепками. Незабудте сделать противопожарные отсечки.

В завершение необходимо закрепить специальные противопожарные отсечки, о них лучше всего спрашивать у самих пожарных. В силу своей специальности они более компетентны в этом вопросе.

Шаг 6: Устанавливаем облицовочные плиты

Процесс установки довольно простой, но требует проведения множества различных мелких манипуляций. Первым делом вам необходимо произвести разметку точек на профилях, где будут установлены кляймеры. После этого согласно разметке, для их устройства требуется дрель.

Используемые для крепления этого материала крепежные элементы – кляммеры, устанавливаются с помощью отверстий на направляющих профилях.

По мере вкручивания кляймеров, укладываются и плиты керамогранита, которые можно устанавливаться двумя способами: со швом между отдельными участками или в бесшовную конструкцию. Какой лучше подходит решать вам или заказчику, который решит украсить свой фасад такими материалами.

Вентилируемые фасады из керамогранита, поэтапная технология монтажа

Виды вентилируемых фасадов. Этапы выполнения монтажных работ. Нюансы в установке конструкции.

Технология облицовки фасада керамогранитом

Современный рынок строительных материалов предлагает настолько большое количество вариантов для отделки фасада, что неопытному человеку легко растеряться.

Перед тем как оправляться за покупкой нужно ознакомиться с возможными вариантами, и выбрать подходящий еще дома. Сегодня поговорим о керамограните, насколько он хорош для облицовки фасада.

Технология изготовления керамогранита для облицовки фасада

Хотя материал и изготавливают в заводских условиях, считается экологически чистым. В качестве сырья выбирают:

• тугоплавкие глины;
• кварцевый песок;
• глину с высоким содержанием каолинов;
• полевой шпат;
• минеральные добавки, выступающие в роли пигмента.

Как видим, вещества только природные, никаких синтетических компонентов. По составу керамогранит относится к керамическому отделочному материалу.

Технический процесс начинается с подбора необходимых компонентов и их измельчения. Каждое вещество измельчается отдельно и сохраняется в специальных контейнерах. Дальше происходит смешивание компонентов в сухом виде. Сухую смесь отправляют на просушку для удаления влаги.

После просушки приступают к формированию плиток. Подсушенную смесь с содержанием влаги не более 7%, засыпают в подготовленные формы и отправляют на прессование. Этот процесс проходит в 2 этапа:

1. Удаление пузырьков воздуха под давлением около 80кг/м2.
2. Формирование плитки – 400кг/м2 и больше.

После пресса формы отравляют на дополнительную сушку, где полностью удаляется влага. Далее, осуществляют обжиг заготовок в длинных печах они разделены на секции, и каждая имеет свой температурный режим:

• 4000 С – предварительный прогрев;
• 9000 С – первичный обжиг;
• 13000С – окончательный обжиг. На данном этапе заготовки уменьшаются на 5–10% и получается готовая плитка.

После таких высоких температур доставать материал из печи нельзя потому плитка в формах еще некоторое время находится в последнем отсеке печи, где постепенно охлаждается.

Важно, что при обжиге формы находятся, определенное количество времени при каждой температуре. Если вещества не пройдут полного сплавления, то плитка потеряет прочность. Если же передержать, то элементы поменяют цвет – быстро потускнеют.

Основные виды

Несмотря на то, что при изготовлении используют только натуральные вещества, производители выпускают много разновидностей керамогранита. Исходя из способа финишной обработки выделяют:

• Матовые плиты – проходят только процесс шлифовки.

• Полированный материал дополнительно полируют, благодаря чему получается глянцевая и гладкая поверхность.

• Полуполированная отделка получается за счет использования при полировании более грубых материалов. Стоимость немного ниже, чем у предыдущего варианта.

• Сатинированные плиты имеют оригинальный рисунок. Чтобы его создать на сухую смесь еще до обжига рассыпают небольшое количество минеральных солей. После сплавления и получают красивый орнамент.

• Структурированный вариант бывает только матовым. Это имитация натуральных материалов. Процесс создания такой плитки тяжелый, потому по цене самая дорогая.

Кроме того, можно выбрать и цвет изделий, которыми будут облицовываться стены. Производители предлагают выбирать из природных оттенков:

Есть также и радикальные черные варианты.

Отличаются плиты и по размеру. Есть небольшие элементы 30х30 см, и детали огромных размеров – 120х180 см. Профессионалы рекомендуют выбирать плитку средних размеров – от 40х40 до 80х80 см, чтобы не перегружать фасада в одном месте. Ну и устанавливать такие детали проще.

Преимущества и недостатки материала

Удостовериться, что материал подходит не только по внешнему виду, но и по техническим и эксплуатационным характеристикам поможет изучение преимуществ и недостатков. Начнем с достоинств обшивки:

• Пожарная и экологическая безопасность. Материал не горит, а для производства используют только натуральные вещества.
• Устойчивость при резкой и частой изменчивости температурных режимов.
• Влагоотталкивающие свойства.
• Дополнительные возможности шумо- и теплоизоляции.
• Простота монтажа.
• Длительный срок эксплуатации. Некоторыми производителями указывается цифра более 50 лет, но если учесть все тонкости монтажа, то это значение можно увеличить.
• Неприхотливый уход. Поверхность не скапливает пыль и грязь, потому легко очищается атмосферными осадками. Подойдет вода из шланга.
• Инертность к химическому и ультрафиолетовому воздействию. Материал не вступает в реакции с чистящими средствами, если их используют. И долго сохраняет изначальный вид на протяжении всего сроку эксплуатации.

Из недостатков можно выделить только два, но для кого-то будут решающими факторами:

1. Большой вес отдельных элементов керамогранитной отделки и всей конструкции в целом. Если в проекте дома не учтено использование такой обшивки, то лучше отказаться от данного варианта. Иначе нужно усиливать фундамент и несущие стены, а это затянет процесс облицовки и потянет дополнительные затраты.
2. Большая стоимость.

Если эти недостатки не пугают, то отделка керамогранитом станет украшением дома.

Технология облицовки фасада здания керамогранитом

Чтобы выполнить самостоятельно отделочные работы нужно ознакомиться со способами крепления материала и основным этапам технологического процесса. Керамогранит можно фиксировать двумя способами:

• Механическим. Используются специальные клямеры, заклепки или саморезы. Подходит для установки на каркас вентилируемого фасада.
• На клеевой раствор. Фиксируется прямо на предварительно выровненную стену строения или ступени лестницы.

Можно комбинировать мокрый и механический способы установки. Что касается самой технологии, то нужно придерживаться такого плана:

1. Подготовка основания. Очищение загрязнений и пятен, удаление навесных элементов, заделывание трещин и отверстий под крепежи, при необходимости, выравнивание цементным раствором. Обязательно поверхность обрабатывают грунтом. Бетонное основание без недостатков выравнивать не нужно.
2. Если выбран способ установки по принципу вентилируемого фасада, монтируют каркас.
3. Облицовка керамогранитной плиткой.

Механическое крепление

Этот способ установки облицовочного материала подразумевает использование клямеров, заклепок или саморезов. Он может быть:

• Открытым – в плитке делают сквозное отверстие, и крепеж будет виден. Чтобы крепеж не подвергался быстрой коррозии выбирают варианты, оцинкованные или же покрывают краской, подходящей по оттенку.

• Скрытым – отверстия проделываются в торце элемента для облицовки. Тогда крепеж будет не виден для окружающих.

В случае если выбран мокрый способ облицовки фасада здания, нужно внимательно осмотреть основание. Поверхность должна быть идеально ровной, если есть выбоины или выступающие части, устранить их поможет штукатурка.

Для фасадных работ выбирают специальный клей. Он должен выдерживать изменения температурных режимов и механическое воздействие. К тому же стоит удостовериться, что способен выдержать большую нагрузку. На упаковке такую информацию указывает производитель.

Клеить керамогранит можно и на крыльцо частного дома. Технология та же, только после окончания работ поверхность нельзя нагружать около 3 суток, чтобы клей мог полностью застыть.

Комбинированный способ

Для более надежной фиксации пользуются комбинированным способом крепежа. На плитку наносят небольшое количество клея и прикладывают к каркасу, после того как клей подсохнет, приступают к механическому креплению.

Крепеж можно спрятать или оставить на виду. Тут владелец решает сам, что более предпочтительней.

Как указано выше, облицовка дома керамогранитом может осуществляться по принципу вентилируемого фасада. Для увесистой конструкции нужно подбирать надежный профиль. Деревянный брус может не выдержать нагрузки, потому лучше купить металлопрофиль. К тому же, строк эксплуатации дерева меньше чем облицовки.

Каркас для венфасада обустраивают по стандартному плану:

1. Разметка и установка кронштейнов.
2. Обустройство гидроизоляционных слоев и укладка утеплителя.
3. Фиксация направляющих с учетом размеров плитки. Обязательно нужно проверить насколько ровно установлены профили.

Просто приклеить плиты на цементный раствор не самый надежный вариант. Цоколь постоянно подвергается механической нагрузке и потому детали могут отвариться. Если принято решение облицевать цоколь мокрым способом, то нужно выбрать подходящий клеевой раствор. Процесс приклеивания будет таким же, как облицовка стен и ступеней.

Но более надежным будет комбинированный способ фиксации. Обрешетку устанавливают только из металлических профилей, а крепежи делают скрытыми. Утепление цоколя не будет лишним. Только лучше выбирать более устойчивые к повышенной влажности материалы.

Ориентировочная цены на облицовку фасада керамогранитом

Как указано выше, такая облицовка обойдется дороговато. Матовая плитка стоит от 320 рублей за метр квадратный, полированная обойдется от 1000 руб./м2. Сатинированную плитку можно купить по цене, которая стартует от 1250 рублей за квадратный метр.

Кроме того, нужно еще потратиться на клевую смесь или профили и крепежи. Тем, кто не хочет, тратить свое время или не лежат руки к такой работе нужно заплатить еще и за работу профессиональной бригады. Стоимость выполнения работ практически такая же, как и материалов.

Облицовка фасадов керамогранитом: технология монтажа (фото, видео)

Как правильно выполнить облицовку дома или его части (цоколь) плитами из керамогранита? В чем преимущества облицовки керамогранитом, его основные характеристики.

Керамогранит фасадный

Хотя материал на строительном рынке существует несколько десятилетий, для некоторых застройщиков он до сих пор малоизвестен. Для того чтобы можно было осознанно делать выбор, нужно ознакомиться с керамогранитом более подробно.

Монтаж вентилируемого фасада

Технология изготовления и основные виды

Искусственный камень изготавливается из порошков методом прессования под большим давлением с последующим обжигом. Давление прессования до 500 кг/см 2 , температура обжига до +1300°С. В состав порошка входит кварцевый песок, глина, каолины, полевые шпаты и минеральные красители. Для придания оригинального внешнего вида могут применяться иные добавки. Вначале керамогранит применялся только как техническая плитка, в дальнейшем его стали использовать для изготовления половых покрытий, сантехнического оборудования. В последнее время керамогранитными плитками облицовывают фасады различных зданий и строений.

Керамогранитные плиты позволяют реализовывать сложные архитектурные проекты

Один из вариантов керамогранитной отделки

В отличие от половых покрытий, толщина керамогранитных плит для фасада не превышает десяти миллиметров. В противном случае большой вес конструкций оказывает негативное влияние на фундамент зданий. Кроме того, повышаются требования к несущим показателям фасадных стен, не все из них подходят под обшивку таким материалом. Стандартных габаритных размеров не существует, производители руководствуются собственными ТУ. Но для фасадов не рекомендуется применять слишком маленькие или большие плитки, размер должен быть не менее 40×40 см и не более 80×80 см.

Керамогранит для фасада

Облицовочная плитка из керамогранита

К сожалению, отечественные компании («Керабуд», «Estima» и другие) еще не могут выпускать для отделки фасадов качественные плитки больших размеров. Профессиональные строители настоятельно рекомендуют приобретать товары испанских или итальянских компаний: Alfa Ceramiche, AO Ceramicas Aparici и пр. С китайцами не стоит иметь дело, поверхность фасада из-за проблем с точностью плит будет неровной. Материал относится к категории дорогих, не нужно выбрасывать большие деньги и в итоге иметь кривые фасады, пусть и из модного керамогранита.

Таблица вариантов внешних поверхностей

Особенности керамогранитной плитки для фасадов

Компании производят мозаичный, глазурованный и иные виды керамогранитных плиток, но для отделки фасадов они не используются из-за очень высокой стоимости. Для того чтобы края искусственного камня имели идеальные размеры, во время изготовления они обрезаются высокоточными станками. Чем выше качество плитки и меньше отклонения от размеров, тем легче с ним работать. Но такой материал доступен не всем потребителям из-за высокой цены.

Физические характеристики керамогранита

Фасадный вентилируемый керамогранит с эффектом дерева

Преимущества керамогранитных фасадных плит

Относительно высокая стоимость облицовочного материала вполне оправдывается его отличными эксплуатационными характеристиками.

1. Материал полностью не поддерживает горение, пожарными организациями рекомендуется для создания барьеров.

Материал абсолютно не горючий

Оригинальные фасадные решения

По всем показателям керамогранит для облицовки фасадов превосходит традиционные материалы. Единственная проблема – цена, но если учесть дополнительную экономию на обслуживание поверхностей и отличные дизайнерские показатели, то высокая стоимость оправдана.

Керамогранит для фасада на данный момент - самое прочное решение по облицовке зданий

Бело-черный экстерьер, отделка керамогранитом

Пошаговая инструкция по монтажу фасадных керамогранитных плит

Важно. Монтаж фасадных керамогранитных плит – очень ответственная работа. Если у вас нет никакого опыта – не беритесь. Некачественное исполнение приведет к потере значительных финансовых средств. Кроме того, упавшая с высоты плита может стать причиной серьезных травм. Беспрекословно выполняйте все рекомендации изготовителей, используйте только те крепежные элементы, которые рассчитаны на конкретный вес.

Облицовка стен плитами (вентилируемая фасадная система) состоит из нескольких конструктивных элементов:

• несущей системы. В нее входят крепежные кронштейны, вертикальные и горизонтальные направляющие. Изготавливаются из толстолистовой оцинкованной стали, для регулировки пространственного положения предусмотрены специальные отверстия. Должны не только выдерживать вес керамогранитных плит, но и ветровую нагрузку;
• слоя термоизоляции , если таковой планируется устанавливать. Все современные здания в обязательном порядке должны теплоизолироваться, это предусмотрено действующими нормативными постановлениями. На старых зданиях решение о дополнительном утеплении стен принимается каждым владельцем индивидуально;
• облицовочных финишных плит . Размеры и внешний вид керамогранита подбирается с учетом планируемого дизайна фасадных стен.

Для производства работ потребуется электрическая дрель с перфоратором, устройство для установки заклепок (если несущий каркас собирается с их помощью), гаечные ключи, отвес и длинный точный уровень. Если есть лазерный уровень – отлично, разметка сделается намного быстрее и точнее. Если нет – придется пользоваться гидроуровнем.

Крепежи для монтажа керамогранита

Перед началом монтажа уберите возле стены, соберите леса, продумайте места складирования материалов. Обязательно работайте вдвоем, а лучше втроем. Конечное количество людей определяется с учетом размеров и веса плит. Желательно нарисовать на бумаге стену, указать ее размеры и предварительно продумать план размещения кронштейнов с учетом линейных размеров плит и способа их крепления. Определите места фиксации кронштейнов, рассчитайте их количество и погонные метры горизонтальных и вертикальных реек. С учетом веса выберите дюбели или анкера, чем тяжелее плиты, тем прочнее должны быть метизы.

Схема сборки элементов подконструкции и плит керамогранита. Вариант 1

Во время предварительного планирования подсчитайте количество оконных проемов и дверей, определите места входа/выхода инженерных коммуникаций. К ним должен быть доступ для оперативной ликвидации аварийных ситуаций.

Любой монтаж вентфасада нужно сначала правильно просчитать

Шаг 1. Разметка стены. Нужно сразу обозначить месторасположение кронштейнов на стене. Чертежи по размещению кронштейнов входят в став документации на вентилируемые фасады. По ним определите крайние контрольные точки.

Важно. Кронштейны должны быть на расстоянии не менее 10 см от угла здания, оконных и дверных проемов, в противном случае появляются риски нарушения прочности каркаса.

Закрепите два самых верхних кронштейна, от них опустите длинный отвес и обозначьте крайние нижние точки. Веревкой с синькой отбейте вертикальные линии.

Узел крепления кронштейна к стене здания

Шаг 2. С учетом размеров керамогранитных плит и инструкции производителя отбейте остальные вертикальные линии на рекомендуемом расстоянии. Для большинства случаев отделки фасадов керамогранитными плитами вертикальные расстояния между кронштейнами до 1000 мм, горизонтальные до 800 мм. Во время подсчета количества по всей стене округляйте полученные значения с учетом размеров фасадной стены.

Шаг 3. Лазерным или гидроуровнем сделайте горизонтальные метки по углам стены, веревкой с синькой отбейте параллельные линии. После разметки на стене дома должна появиться сетка с одинаковыми размерами ячеек. Проверьте их по всем параметрам, все нормально – начинайте сверлить отверстия. Имейте в виду, что по периметру оконных и дверных проемов также надо монтировать несущие кронштейны.

Шаг 4. Пользуйте перфоратором с победитовым сверлом. Глубина отверстий должна на несколько сантиметров превышать длину дюбелей или анкеров. Для керамогранитных плит рекомендуется пользоваться анкерами, они выдерживают значительные усилия. С дюбелями работать небезопасно.

Разметка и сверление отверстий

Шаг 5. В зоне досягаемости сразу устанавливайте кронштейны, внимательно проверяйте прочность фиксации. Для предупреждения появления мостиков холода можно между стеной и кронштейнами устанавливать прокладки. Используйте только паронитовые, они обладают большей прочностью и не деформируются под длительным воздействием нагрузок. Пластиковые могут прогибаться, что крайне негативно влияет на прочность всей конструкции. Конструкция кронштейнов имеет специальные отверстия для регулировки их точного положения.

Кронштейн Г-образной формы под установку направляющих

Шаг 6. После того как закреплены все кронштейны, приступайте к утеплению стен. Строительные нормы и правила позволяют пользоваться только негорючими материалами, разрешены только те пенопласты, которые не поддерживают открытого огня. Но и его лучше не применять, во время горения он выделяет смертельно ядовитые вещества. Для потери сознания достаточно всего несколько раз вдохнуть дым. Оптимальное решение – прессованная минеральная вата.

Принципиальная схема установки утеплителя

Принципиальная схема установки двухслойного утеплителя

Практический совет. Для утепления берите листы толщиной не менее 10 см, более тонкие дают незначительный эффект, а затраты труда такие же. Но окончательное решение зависит от показателей стены по теплопроводности.

Стекловата крепится специальными дюбелями с большими шляпками. Плотно прижимайте маты друг к другу, устанавливайте их в шахматном порядке, не допускайте образования щелей. Любые нарушения технологии приводят к значительному снижению эффективности теплосбережения. На один мат стандартного размера должно быть не менее пяти точек фиксации. Помните, что зазор между стекловатой и стеной в 2–3 см понижает эффективность теплосбережения минимум на 60%. В зазоре происходит конвекция воздуха за счет разности температур, теплый воздух уходит на улицу, а стена охлаждается поступающим холодным.

Последовательность фиксации плит

Крепление утеплителя дюбелями

Важно. Не вырезайте больших отверстий в местах расположения несущих кронштейнов, не создавайте дополнительных участков потери тепла. Прикиньте, в каком месте будет выходить кронштейн и только здесь разрежьте мат вдоль или крестообразно. Как конкретно резать зависит от особенностей кронштейна.

Минеральную вату следует надежно защитить от попадания воды. Закройте ее влагонепроницаемой тканью, их сегодня в продаже огромный выбор. Полиэтиленовую пленку не применяйте, под ней будет накапливаться влага, а зимой появляться конденсат. Минеральная вата увлажняется, при повышении показателей относительной влажности стремительно понижаются значения теплосбережения.

Схема установки ветрогидрозащитной мембраны

На этом первая часть монтажа плит из керамогранита закончена, можно приступать ко второму этапу.

Шаг 1. Начинайте установку вертикальных и горизонтальных профилей. Это очень ответственный момент, если все элементы не будут располагаться строго в одной плоскости, то во время фиксации плит возникнут большие трудности. Как правильно устанавливать элементы?

1. Строго по уровню закрепите два крайних несущих профиля, отрегулируйте их положение по отношению к стене. Еще раз проверьте пространственное положение.
2. Натяните между ними веревки и по ним монтируйте остальные вертикальные элементы. Мы уже упоминали, что фиксация может делаться заклепками или болтами. Никогда не покупайте элементы, которые крепятся саморезами, они изготовлены из тонкой стали и не рассчитаны на большие нагрузки.
3. После того как выставлены вертикальные рейки, фиксируйте к ним горизонтальные. Чем чаще проверяете их положение, тем меньше разочарований ожидает во время монтажа керамогранитных плит.

Шаг 2. Монтируйте плиты. Они фиксируются при помощи металлических кляймеров.

Схема крепления керамогранита

Вот так выглядят кляммеры для монтажа керамогранита

Крепление стартовых кляммеров

Закрепите два нижних кляймера, поставьте на них плиту и зафиксируйте два верхних. Один кляймер имеет по два ушка, они должны удерживать две соседние плиты. За счет такой технологии автоматически регулируется их положение, грани будут лежать строго на одной линии.

Установка керамогранитной плиты

Установка плит керамогранита

Важно соблюдать зазоры между плитами

Расстояние между боковыми гранями плит контролируется визуально, но некоторые виды кляймеров имеют специальные упоры. С ними работать быстрее и легче, а внешний вид фасадной стены улучшается.

Узел крепления керамогранита в направляющей

Узел крепления керамогранита на внутреннем углу фасада

Узел крепления феода на наружном углу здания

Шаг 3. Если на стене есть выходы труб или электрических кабелей, то в этих местах в керамогранитных плитах следует делать технологические отверстия.

На правильно установленном каркасе работы выполняются быстро. Помните, что потерянное время на разметку и монтаж несущих элементов всегда возвращается во время монтажа.

Перед тем как выбрать конкретный способ установки керамогранитных плит, принимайте во внимание следующие факторы:

• размеры дома;
• климатические особенности – температурный фактор, преобладающее направление ветра, среднегодовое количество осадков;
• дизайнерский вид и возможности личного бюджета.

Несущие элементы каркаса должны быть изготовленными из одного металла, в противном случае в местах контакта появятся токи, ускоряющие коррозию. Никогда не экономьте на прочности кронштейнов, всегда покупайте самые надежные. Керамогранит имеет большой вес, нужно постоянно помнить об этом.

Работайте только при хорошей погоде, если есть вероятность дождя – защищайте конструкции от попадания воды. Производители уверяют, что монтировать конструкции можно при температуре воздуха до -15°С, но мы не советуем прислушиваться к ним. Не потому, что конструкции не выдержат, а потому, что работать в таких условиях очень сложно. Как следствие – возможно нарушение технологии, ошибки во время разметки или фиксации элементов каркаса. Кроме того, снег, попавший на минеральную вату, обязательно когда-нибудь растает. А повышение влажности утеплителя всего на 5% повышает теплопроводность на 50%. Минеральная вата быстро намокает, но долго сохнет. Тем более, если она защищена фасадными мембранами.

Для керамогранитных плит обязательно устанавливайте вертикальные и горизонтальные несущие профили. Комбинированный каркас равномерно перераспределяет нагрузки на изгиб и кручение, сжатие и растяжение. Конструкция становится очень надежной и долговечной. В случае нарушения прочности фиксации вертикальных профилей нагрузку воспринимают горизонтальные и наоборот. Недостаток комбинированной системы – увеличение стоимости. Но на безопасности экономить не стоит.

Схема установки оконного обрамления

Узел примыкания фасада к оконному проему, нижний

Узел примыкания фасада к оконному проему, боковой

Узел примыкания фасада к оконному проему, верхний

Аккуратно делайте примыкания и обрамления, боковые торцы закрывайте только сплошными плитами. Особое внимание обращайте цоколю и местам примыкания к кровле. Исключите вероятность попадания влаги, но не закрывайте вентиляцию. По результатам инспектирования бракованных фасадов обнаружилось, что 55% проблем из-за неправильного монтажа керамогранитных плит, 40% из-за неправильной разметки и 5% из-за непрофессионального подбора несущих элементов.

Отделка фасада - фото

Так выглядит вентилируемый фасад из керамогранита

Керамогранит фасадный: технология монтажа пошагово

Узнай, что такое керамогранит фасадный. Виды и особенности, эксплуатационные характеристики. Пошаговая инструкция монтажа. Фото + видео.

Для того чтобы надежно защитить здание от внешних воздействий, все чаще используется вентилируемый фасад из керамогранита.

При строительстве зданий и сооружений применяются разные материалы и технологии.

Многоэтажный жилой дом, загородный коттедж или здание общественного назначения должны соответствовать комплексу требований, которые и определяют, удобно ли жить и работать во внутренних помещениях.

Одновременно с этим, к внешнему виду таких объектов предъявляются не менее строгие требования. Стены должны быть одновременно и надежными, и привлекательными на вид.

Преимущества вентилируемого фасада

В климатической зоне с резкой сменой времен года очень важно обеспечить соответствующую теплоизоляцию здания.

Для того чтобы предотвратить утечку тепла и сократить затраты на отопление, до недавнего времени увеличивалась толщина стен.

При таком решении существенно возрастают объемы капиталовложений на строительство. Учитывая эти и другие обстоятельства, при возведении зданий стали применять навесные фасады из керамогранита.

Элементарные расчеты и реальный опыт показывают, что такие решения приносят мультиплексный эффект. Стоимость монтажа фасадной системы окупается через 5-7 лет, а срок ее службы продлевается до 30-50 лет.

Эстетичный внешний вид

Проектирую навесной фасад, можно выбрать облицовку из широкого перечня облицовочных материалов.

Натуральная отделка, металлические панели, керамогранит и прочие отделочные материалы при правильном использовании позволяют оформить фасад эксклюзивного вида.

Надежность и прочность

Устройство навесного фасада можно сравнить по стоимости с «мокрой» отделкой стен.

Но по качеству внешнего вида и срокам службы, навесные панели выигрывают со значительным преимуществом.

Они обладают высокой устойчивостью к воздействию любых атмосферных явлений.

Качественная звуко- и теплоизоляция

Подсистема вентилируемого фасада надежно удерживает облицовочные панели из керамогранита. Также подсистема создает воздушный зазор между ними и теплоизоляцией.

Таким способом формируется «слоеная» структура обшивки здания, устройство которой удержит и сохранит тепло внутри и не пропустит шум снаружи.

Устойчивость к возгоранию

Панели, применяемые для монтажа навесных фасадов, обладают высокими противопожарными свойствами.

Керамогранит и другие материалы, из которых собираются эти изделия, относятся к категории негорючих или трудновоспламеняемых.

Подготовительный этап

Многолетняя практика показывает, что навесные фасады из керамогранита устанавливаются и на вновь возведенные здания, а также на те, которые необходимо отремонтировать.

Приступая к работе, необходимо, прежде всего, обследовать объект.

Нужно изучить и разработать полноценный проект, на основе которого будут выбираться материалы, по которому будут делать монтаж панелей.

Процедура разработки рабочей документации отработана до мелочей, она состоит из следующих этапов:

• разработка чертежей фасадов здания:
• расчет теплотехнических параметров;
• разработка схемы монтажа элементов каркаса и облицовки;
• оформление спецификаций на материалы и крепежные изделия;
• проект производства работ.

При выполнении рабочих чертежей — выбирается определенная подсистема, которая будет удерживать облицовочные панели.

Наиболее простая и бюджетная конструкция собирается из деревянных брусьев. Технология подготовки материала и монтажа хорошо отработана.

Однако древесина неустойчива к процессам гниения. Этих недостатков лишены такие материалы, как алюминий, нержавеющая и оцинкованная сталь.

Крепежные узлы из этих металлов обладают высокими техническими параметрами и способны служить на протяжении всего срока эксплуатации здания.

После того как будет выбран определенный тип каркаса, разрабатывается технологическая карта по его креплению.

Эта карта составляется с учетом особенностей всех материалов, которые применяются в работе.

Если геометрические размеры теплоизолятора – длина, ширина, толщина – не соответствуют техническим параметрам, указанным в паспорте материала, то качество защиты окажется ниже расчетных показателей.

Причина кроется в том, что при монтаже будут образовываться зазоры и воздушные полости.

Кроме того, теплоизолятор должен иметь минимальный удельный вес, не впитывать влагу из воздуха и не терять первоначальную форму с течением времени.

Технологическая карта четко фиксирует все основные требования к исходным материалам и крепежным элементам.

В проекте производства работ необходимо предоставить детально прорисованные узлы крепления элементов навесного фасада.

Фасадная подсистема может иметь вертикальную, горизонтальную или перекрестную ориентацию.

Каждая конструкция обладает своей особенностью и спецификой при работах по установке панелей.

В этом контексте следует отметить, что керамогранит считается универсальным отделочным материалом, его можно применять при реализации любой конструкции.

Цветовая гамма этого отделочного материала позволяет создавать самые разнообразные композиции и сочетания.

Монтаж навесного фасада

Технология установки навесных вентилируемых фасадов проработана до мельчайших деталей. На первом этапе производится разметка фасадов здания.

По линии несущих направляющих выставляются вертикальные маяки, протягивается и надежно фиксируется ограничительный шнур или струна.

На следующем шаге крепятся несущие кронштейны. Необходимо отслеживать, чтобы узлы крепления панелей располагались точно в обозначенных точках.

Затем к стене крепится утеплитель. При укладке утеплителя важно, чтобы не образовывались сплошные вертикальные швы.

Следующий шаг – установка направляющего профиля. На завершающем этапе — крепится облицовочная панель.

Контроль качества

Любая подсистема навесного фасада будет служить долго и надежно, если монтаж выполнен в строгом соответствии с действующими требованиями.

При выполнении любых отделочных работ, действует одно, проверенное временем, правило – качество выполненных работ сверяется после каждой операции.

Когда на стенах выставлены вертикальные маяки, то производитель работ или специалист, уполномоченный на это, должен проверить точность их размещения.

Передавая в монтаж теплоизоляционные плиты, необходимо проверить их на отсутствие дефектов и деформаций. Плиты из керамогранита не должны иметь сколов и трещин.

Технологическая карта служит основой, по которой идет контроль над качеством выполнения всех операций.

Монтажная или строительная организация должна иметь собственную систему управления контролем качества.

В этом документе четко указано, какие процессы и параметры подлежат обязательному или выборочному контролю.

Определен и круг лиц, которые должны отвечать за выполнение этих работ.

Завершив монтаж теплоизоляции, нужно звать представителя проектной организации и заказчика, для того, чтобы оформить акт выполненных работ.

Работы по монтажу навесных вентилируемых фасадов требуют от исполнителей навыков и квалификации.

Технологическая карта, кроме всего прочего, предписывает конкретные типы инструментов, которые можно использовать на конкретном объекте.

Так, в пустотелых кирпичах или блоках не допускается сверление перфоратором отверстий под дюбели.

Каждая технологическая операция должна выполняться в строгом соответствии с нормативным документом.
