Как починить ручной стартер

В конструкции бензопилы стартер отвечает за исправный запуск двигателя инструмента. С течением времени владельцы бензопил сталкиваются с необходимостью ремонта этого важного узла. И, чем раньше удастся устранить неисправность, тем меньше будут поддаваться износу другие важные детали и механизмы инструмента.

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

• Предварительное обогащение топливной смеси при помощи отдельной заслонки;
• Монтаж автоматического клапана декомпрессии, который обеспечивает понижение давления внутри цилиндра бензопилы;
• Установка праймера, предназначенного для подкачки топлива перед запуском двигателя.

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

• Шкив стартера полностью лопнул, или на нем появились трещины;
• Лопнула пружина;
• Порвался трос стартера.

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

1. Чтобы найти причину поломки стартер с бензопилы потребуется снять. Для этого нужно открутить отверткой винты, при помощи которых удерживается защитная крышка с прикрепленным к ней стартером;
2. После снятия крышки необходимо аккуратно отвернуть винт, посредством которого стартер крепится к защитной крышке;
3. Затем нужно попробовать плавно запустить стартер – для этого снимите с него пружину и зажимы;
4. Далее со стартера для осмотра снимается катушка с тросом.

В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:

• Различные повреждения шкива в виде разрывов или трещин преимущественно в задней части детали – они мешают нормальной работе всего стартера;
• Повреждение стартерной пружины облегченного запуска – в таких случаях неисправной может быть не только сама пружина, так и место ее фиксации – это самая уязвимая часть пружины;
• Повреждена собачка маховика стартера.

В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

1. Прежде, чем установить пружину стартера бензопилы, потребуется извлечь обойму механизма – делать это следует крайне аккуратно, чтобы не сломать деталь;
2. Затем необходимо посмотреть внутрь обоймы – в ней вы увидите пружину, обмотанную вокруг С-образного элемента. Чтобы вытащить пружину, зафиксируйте верхнюю ее часть пальцем и немного оттяните в сторону ручку стартера;
3. После извлечения старой пружины необходимо намотать новую деталь. При этом старайтесь избежать перегибов и перекручивания нового пружинного элемента;
4. Чтобы собрать пружину стартера бензопилы потребуется действовать максимально осторожно, иначе одно неверное движение может привести к разматыванию запчасти;
5. После того, как вам удалось полностью вставить пружину в стартер, необходимо осторожно зафиксировать обойму.

На последнем этапе останется лишь собрать стартер бензопилы и попробовать завести инструмент. Вполне возможно, что вам придется сделать от 10 до 20 рывков – это нужно для того, чтобы пружина окончательно встала на свое место.

Почти на всех пусковых устройствах современного типа приветствуется установка пружины для пуска генератора, на случай отказа аккумуляторной батареи. Со временем устройство может выходить из строя, и тогда нужно знать, как починить пружину стартера на генераторе своими силами.

Зачем нужен ручной стартер

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

В качестве основного пускателя предусмотрен электростартер. Однако не стоит забывать о том, что при неисправности аккумуляторной батареи завести технику с помощью электрического стартера никак не получится. На этот случай и был предусмотрен ручной вариант, как запасной вариант.

Яркий пример использования ручного стартера – переносные электростанции. На них легче использовать ручной стартер, ведь он даёт возможность удобно запускать двигатель и эксплуатировать генератор.

Неисправность ручного стартера, связанная с пружиной

Плотная пружина стартера с крючком является основным элементом конструкции ручного пускателя. Помимо пружины, стартер включает ещё и следующие компоненты:

• Храповик;
• Шнур с катушкой;
• Винт для фиксации;
• Возвратная пружинка;
• Пластмассовый фюзеляж храповика.

Ремонт пружины – основной составляющей ручного пускателя, сводится к замене элемента.

Вот как проводится замена:

• Отвёрткой выкручивается винт шкива;
• Затем вынимается сама пружина.

На бензопилах, например, она представляет собой элемент в виде круга, внутри которого намотана гибкая пружина.

Пружины именно в таком виде продаются в магазине техники. Остаётся только купить деталь и заменить.

Ремонт ручного стартера может подразумевать также замену шнура. Если он неправильно намотан на шкив пружин, то запуск генератора не произойдёт.

Вот несколько правил по намотке шнура:

• Наматывать шнур с торца шкива (делается во избежание прокручивания);
• Второй конец шнура проводится в отверстие крышки;
• Намотка шнура должна продолжаться до упора, т.е, насколько хватит длины верёвки;
• После намотки шнур вытягивается на 15-20 см, для проверки проворачивания шкива пружины;
• После намотки также следует проверить, как работает пружина после вытягивания и отпускания (если всё чётко работает, то рекомендуется подмотнуть шнур ещё на один оборот).

На переносных электростанциях ремонт пружины и шнура осуществляется так:

• С боковой части генератора находится круг шкива, зафиксированный тремя винтами, которые надо открутить;
• Снять шкив с пружиной и шнур;
• Проверить состояние шнура, который целиком можно снять со стороны держателя (верхний колпачок держателя съёмный).

Примечание. Нередко узелок шнура, обеспечивающего фиксацию его сверху, ослабевает. Чтобы исправить ситуацию, нужно конец капроновой верёвки нагреть зажигалкой, а затем намотать новый узелок.

Что касается шкива с пружиной, то меняется он так же, как и было описано выше.

Правила эксплуатации

Как утверждают эксперты, большая вероятность испортить пружину появляется при неправильной эксплуатации. Уметь грамотно работать с ручным стартером многого стоит.

1	Для начала необходимо взять шнур, аккуратно пропустить его сквозь небольшое отверстие на катушке и завязать узел. Но следите, чтобы узел был достаточно прочным и не развязался при запуске генератора, потому что придется начинать все заново.
2	Далее, пружину ручного стартера необходимо установить в корпусе, предварительно зацепив крючком в пазе. Чтобы было легче ее ставить, проворачивайте деталь против часовой стрелки.
3	Следующим действием станет установка этой пружины в пазе катушки, только после этого следует поставить храповик привода на нее.
4	За храповик привода необходимо зацепить крючок пружины возврата и зафиксировать ее на катушке ручного стартера.
5	После этого ставите пружину, сам корпус храповиков и не забудьте все скрепить стопорным винтом.
6	Когда весь механизм сложен, осталось только протянуть свободный конец шнура сквозь отверстия в задней крышке, а потом и в ручке стартера. Когда пропустите веревку, обязательно завяжите крепкий узел. Потом слегка потяните на себя ручку, чтобы удостоверится, работает механизм и сам храповик или нет.

Если появились трудности во время запуска инструмента, пропала мощность или возникли неисправности в системе подачи топлива, то необходимо провести ремонт стартера бензопилы своими руками или отдать инструмент в сервис.

Устройство

Устройство стартера бензопилы включает в себя следующие элементы:

• винт системы зажигания;
• пружина возврата;
• катушка системы запуска;
• дефлектор;
• крышка;
• магнето;
• барабан;
• свеча зажигания;
• электронный блок;
• электропроводка;
• кнопка питания;
• ручка и тросик.

Основные параметры системы запуска бензопилы:

• мощность — от 2000 до 2500 Вт;
• максимальное количество оборотов в минуту — 3000;
• масса — 0,5 кг.

После нажатия на кнопку питания маховик начинает вращаться вместе с магнитом, который находится на нем.

В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Смотрите » Как самостоятельно изготовить снегоход и другие самоделки из бензопилы Дружба

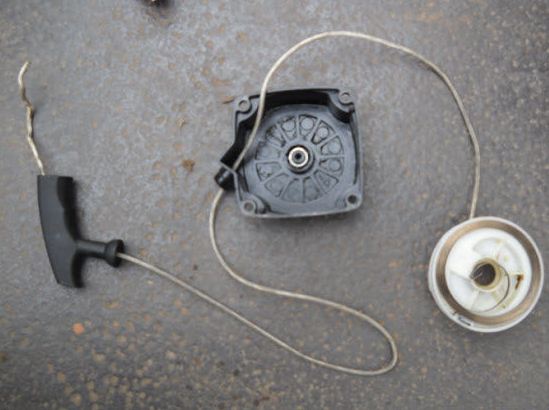

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

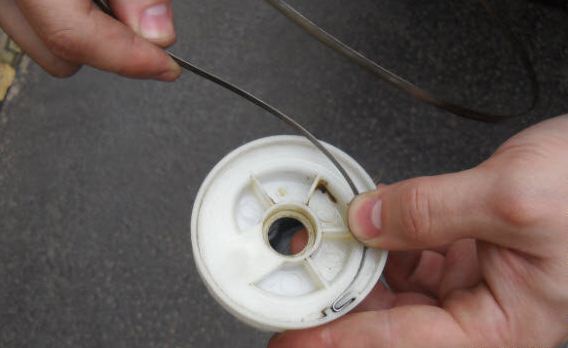

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

В последнее время многие потребители начали отдавать предпочтение электростанциям с электростартером. Такое устройство намного проще использовать, удобнее заводить и эксплуатировать может даже неопытный пользователь. Но не стоит забывать, что если аккумуляторная батарея поломана или отказывается работать, то завести технику с помощью электростартера просто не получится. По этой причине ручной пуск считается более надежным, тем более если вы работаете с установкой далеко от города, то лучше взять с собой этот элемент, чтобы дальше продолжать работу.

Как починить ручной стартер самостоятельно должен знать каждый пользователь

Стартер - это один из самых главных деталей любого устройства, ведь без него оно не будет работать. Но, к сожалению, он часто ломается и приводит к проблемам с запуском двигателя. Поэтому, если есть возможность, запаситесь дополнительным ручным зажиганием, который можно будет установить вместо неисправной детали.

Основные элементы ручного механизма запуска

Для начала, чтобы правильно заменить элемент и быстро собрать ее, необходимо выучить какие элементы входят в его конструкцию и как устроена эта незаменимая деталь. Каждый механизм имеет такие части:

• плотная пружина зажигания с крючком;
• шнур с катушкой;
• небольшая пружинка возврата;
• храповик привода и пружина;
• сам корпус храповика из прочной пластмасс;
• винт для стопора.

1. Для начала необходимо взять шнур, аккуратно пропустить его сквозь небольшое отверстие на катушке и завязать узел. Но следите, чтобы узел был достаточно прочным и не развязался при запуске генератора, потому что придется начинать все заново.

3. Следующим действием станет установка этой пружины в пазе катушки, только после этого следует поставить храповик привода на нее.

4. За храповик привода необходимо зацепить крючок пружины возврата и зафиксировать ее на катушке ручного стартера.

5. После этого ставите пружину, сам корпус храповиков и не забудьте все скрепить стопорным винтом.

6. Когда весь механизм сложен, осталось только протянуть свободный конец шнура сквозь отверстия в задней крышке, а потом и в ручке. Когда пропустите веревку, обязательно завяжите крепкий узел. Потом слегка потяните на себя ручку, чтобы удостоверится, работает механизм и сам храповик или нет.

Если вы считаете, что не в силах справиться с заменой этой детали, то лучше обратиться к специалисту, который в течение нескольких минут сможет исправить ситуацию.

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу : во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

• ручными;
• электрическими.

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

• обрыв шнура (веревки);
• когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы .

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

• раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
• определяют, почему механизм запуска сломался;
• если пружина разрушилась практически полностью, то ее заменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

• после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание.

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку.

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

• катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы . Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт , и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

• снимают со стартерного шнура ручку;
• затем веревку вставляют в катушечный паз;
• производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
• делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
• в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать , то избавиться от этого можно следующими способами:

• втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
• просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

• старый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.
