Обычно разборка выключателя света в квартире требуется тогда, когда он сломался, то есть чтобы его заменить на новый. Некоторые производители в целях улучшения декоративности элемента делают незаметными отверстия для демонтирования, в основном это бренды: Legrand, Schneider, Viko. Из-за этого человек, который решил заняться ремонтом может случайно повредить корпус либо долго искать зажимы и разъемы. В статье будет представлена подробная инструкция по снятию выключателя и розетки.

Как разобрать выключатель

Итак, в исходном положении имеется клавишный выключатель, который крепко закреплен внутри штробы. Первостепенно надо подготовить инструмент для того, чтобы выполнить разбор корпуса – отвертку с индикатором, ее будет достаточно.

Разбирается наружный переключатель света следующим образом :

1. Необходимо отключить автомат, который защищает проводку от перегрузок электросети и короткого замыкания.
2. Прежде чем выполнять демонтаж, надо точно убедиться, что света в доме нет. И только после этого надо использовать отвертку с индикатором.
3. Далее надо демонтировать клавишу, если выключатель одноклавишный или клавиши, если он трехклавишный или двухклавишный. Не имеет значения, какой вид изделия разбирается. Чтобы снять клавишу, надо сжать её рукой с боковых сторон (посередине) и осторожно достать из корпуса. Иногда элемент прочно «сидит» во внутренней части корпуса, и чтобы его вытащить, надо подцепить один из краешков отверткой.
4. Следующим шагом надо снять со стены декоративную рамку крышку. Иногда она прикреплена на два миниатюрных болтика изнутри, реже рамку держат пазы, на которые необходимо аккуратно надавить отверткой, чтобы снять фурнитуру. Ещё один вариант крепления электрофурнитуры – при помощи дополнительного элемента, который прикреплен в пазах суппорта.
5. Далее надо вытащить «сердцевину» из подрозетника . По боковым сторонам корпуса присутствует два винтика, которые держат механизм на вертикальной поверхности. Всё что необходимо сделать – открутить их при помощи индикаторной отвертки. Есть ещё один вариант держания корпуса в подрозетнике – распинателями лапками. Их необходимо ослабить, открутив слегка с боковых частей болтики, которые отвечают за регулировку угла распора.
6. Следующим шагом надо отсоединить вводные жилы. Фаза, земля и ноль могут закрепляться на самозажимные клеммы или на винтовой зажим. В первом случае необходимо просто нажать на рычаги фиксаторы и достать жилы с разъёмов. Винты-зажимы нужно открутить при помощи индикаторной отвертки и осторожно достать проводки.

Вот и всё, нет ничего сложного, выключатель снят со стены.

Правила безопасности: как снять выключатель

Разработано 2 основных вида конструкции крепежа на вертикальную поверхность внутри здания, которых отличаются: для скрытой и для наружной электропроводки.

Для того чтобы не случилось следующих ошибок :

1. Короткое замыкание.
2. Выход из строя дорогих светильников, энергосберегающих, светодиодных или люминесцентных лампочек.
3. Перегорание изоляции в распределителе или стене.
4. Удар электротоком, который может привести к наступлению летального исхода.

Необходимо: изучить основные правила мер безопасности. Перед тем как убрать выключатель, необходимо подробно ознакомиться с конструкцией крепежа на стену и подключения. Изделия для наружной электропроводки прикрепляются традиционно стандартными крепежами, через крепёжные отверстия корпус плотно присоединяется к вертикальной поверхности.

Для моделей внутренней проводки Electric, Makel, Nilson или другой марки технологии крепежа на стену более сложные.

В конструкции выключателя присутствует механизм раздвигающихся планок, которые создают фиксацию корпуса с двух противоположных сторон в заблаговременно проделанном отверстии размер от 6.7-7 см. В независимости от типа переключателя, и цели с которой надо его снимать, первостепенно на распределителе в щитке, надо отключить защитный автомат. Это необходимо сделать в целях безопасности, чтобы человека, которые занимается демонтажем или ремонтом не поразил электрический ток.

Необходимо убедиться в правильности выполненных отключений, для этого надо нажать на клавиши несколько раз, светильники загореться не должны. На защитный автомат в распределителе по требованиям ПУЭ необходимо установить предупреждающую табличку. А еще лучше полностью закрыть шкаф и забрать ключи себе на время работы, чтобы посторонние не имели доступа к распределительному щиту. Только следуя этим правилом можно начинать разборку выключателя Легранд или любого другого (одинарный, тройной, двойной).

Способы: как снять выключатель со стены

Прежде чем начинать работу сложнейшую схему подключения электрических приборов нужно обесточить на 100%, без исключений.

В результате несоблюдения правил техники безопасности может стать :

1. Удар электрическим током, в результате травмы, смерть.
2. Выход из строя дорогостоящих электроприборов из-за того, что произойдет короткое замыкание в сети.
3. Пробой изоляции электрической проводки, коммутационной арматуры в щитке, в результате возгорание.

В обязательном порядке надо предпринять по предотвращению случайного включения.

Убираем клавиши: как снять выключатель для поклейки обоев

Чтобы снять выключатель для поклейки обоев, потребуются инструменты.

А именно :

• Отвертка – плюс и минус;
• Индикаторная отвертка;
• Переносной осветительный прибор.

С помощью минусовой отвертки надо убрать клавиши выключателя, для чего надо установить её острием между рамкой и одной из клавиш, сверху или снизу. Небольшим усилием и применив отвертку как рычаг, надо поддеть клавишу, и помогая рукой вытащить её из пазов. Вторая клавиша убирается уже свободно. При помощи индикаторной отвертки надо убедится в отсутствии электронапряжения, для этого ее нужно приложить обязательно к каждому из электроконтактов. Если выключатель располагается в темном месте, то следует воспользоваться фонарем или другим переносным источником света, чтобы не испортить выключатель и спецоборудование.

После съёма клавиш с устройством можно осуществлять любые манипуляции, и даже под электронапряжением, естественно, соблюдая требуемые меры безопасности.

Проверяют целостность электроконтактов и наличие на них электронапряжения, после чего делают вывод о том, в рабочем ли состоянии находится устройство. Когда есть надобность в демонтировании выключателя, для наиболее детального осмотра с отключением от электросети, или есть 100% уверенность, что нужна замена устройства, то следует снять не только клавиши, но и рамку-фиксатор, которая в свою очередь держит декоративное обрамление. Чтобы это выполнить, необходим тот же набор инструментов, но если выключатель прикреплен при использовании крестообразных болтов, то в дополнение потребуется воспользоваться плюсовой отверткой.

Рамка-фиксатор располагается сразу под клавишами, и снять её можно используя минусовую отвертку. Она прикреплена на защёлки, они присутствуют на корпусе выключателя, поэтому нужно отверткой поддеть зубцы и рукой потянуть её на себя. После того как получилось открыть и снять можно приступать к отделке помещения. После поклейки надо собрать выключатель. Сборка производится в обратной последовательности.

Поэтапность: как разобрать розетку

Разобрать розетку это достаточно легкий процесс, не то, что ремонт Газели, например, или морфемный разбор слова в русском языке.

Действия :

1. Обесточить комнатное помещение, в котором будет проводиться разборка электророзетки.
2. Далее необходимо взять отвертку в руки и выкрутить винт между 2-х штепсельных отверстий – это по стандарту. У наиболее современных розеток этот винт может прятаться под накладной декоративной панелью.
3. Далее надо будет выкрутить ещё 2 винта, которые отвечают за "усики" розеток.
4. Следующим шагом надо вытащить розетку из ниши, в которой она "сидит" и отсоединить розетку от электрокабеля (провод), посредством ослабления клемм, воспользовавшись той же отверткой.

Вот и все, розетка разобрана. Когда все манипуляции с устройством будут выполнены можно собрать обратно или поставить новую розетку, подключить.

Как снять выключатель со стены (видео)

Если нет уверенности в собственных силах, правильно обратиться к профессионалу. Электричество – это не шутка.

» — будем снимать обычный клавишный выключатель, коих в наших квартирах достаточно большое количество. Разборка и съем может потребоваться при ремонте (например — решили переклеить обои) или же попросту он сломался и его нужно заменить. Если с наружными вариантами проблем не много, то вот внутренние снять сложнее (почитайте — ). Однако все просто, читайте дальше пошаговая инструкция …

Для работ нам понадобятся две отвертки. Одна с плоским носиком (прямая) и крестовая. У многих типов выключателей используется только «плоская» потому как нет крестообразных винтов крепления, однако у импортных может быть с точностью наоборот. Поэтому нужно иметь сразу две.

2) Обесточим помещение

Первым делом нам необходимо отключить электричество в помещении, в котором вы будете работать. Сейчас это легко сделать в электрощитке — автоматами (как я их называю – «автоматические пробки»). Отключаем нужные нам, если вы не знаете, какой идет на комнату — лучше отключить сразу все. Иначе есть вероятность получить удар электрическим током. Посмотрите на фотографию должно быть именно так.

Рычажок вниз, а в прорези должен быть «зеленый квадратик», это говорит о безопасности – можно работать.

3) Снятие клавиш

Основная сложность состоит в том, что надо снять клавиши с выключателя (если он двойной) или клавишу (если одинарный), иначе его попросту не разобрать.

И тут есть небольшие различия, все потому что механизмы различаются по конструкции.

Самый простой способ это потянуть кнопку на себя пальцами и сжать ее по бокам. Таким образом, крепления «утопятся» и она отойдет.

На некоторых выключателях это не получится, строение другое. Поэтому нужно найти разъемы по бокам, прямой отверткой «поддеть» их и потянуть на себя они отойдут. Только делайте это аккуратно, не сломайте клавишу.

4) Снятие рамки

Рамки также разные. Есть винтовые — которые крепятся на маленькие винтики, просто откручиваем и снимаем. Второй тип – это имеющие специальное крепление, своеобразные защелки по бокам, нужно отметить таких выключателей сейчас большинство (в средней ценовой категории), например у меня марки LEZARD. Нам нужно аккуратно (не сломайте), отогнуть эти пластиковые крепления и рамка сама отойдет. Для удобства снимаем одну сторону, затем другую, сразу две не получится.

5) Откручиваем корпус

Любой механизм держится на винтиках по бокам, всего их два редко может быть четыре. Однако у большинства моделей есть так называемое собственное крепление (распорного типа), его используют без болтов – тогда нам надо ослабить именно его. После того как вы открутите крепление, выключатель начнет выходить из подрозетника, мы его практически разобрали, осталось отключить провода.

6) Отключаем провода

Сейчас у 90% механизмов, электрическая проводка фиксируется болтиками. Для отключения достаточно их открутить и потянуть на себя.

Вот и все, мы закончили. Как видите разобрать и снять его не сложно, главное отключите электричество. Также стоит помнить оголенные провода, будут под током, когда вы включите электричество. Поэтому нужно их либо изолировать (если делаете ремонт), либо ставить исправный (если ваш старый сломался).

И в заключении вот так смотрится разобранный выключатель LEZARD. Основные три части – клавиша, рамка и сам механизм. Обратно все устанавливается в обратном порядке.

На этом я заканчиваю инструкцию, думаю было полезно. Читайте наш строительный блог.

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

Начинаем разбирать выключатель:

1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!

2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько) . Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя , часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже - где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой . Действуйте осторожно, чтоб не испортить внешний вид выключателя.

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя . Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

6. Когда рамка убрана, достаем механизм из , для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.

А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.

На этом все, выключатель разобран и отсоединен.

Для замены электропроводки или по причине какой-либо неисправности порой необходимо снять выключатель света. Работа эта несложная в исполнении, но требующая внимательности и четкого следования правилам. Особое внимание следует уделить безопасности, обесточив электрическую сеть в квартире или частном доме перед тем, как снять выключатель.

Действия при неисправности

Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.

Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.

Проверка лампы и патрона

Перед тем как разобрать выключатель света, необходимо проверить работоспособность осветительных приборов, в том числе контакты лапочки и плотность ее установки. По статистике, проблемы с лампочками или патронами гораздо более вероятны, нежели неисправность переключателя света. Лампы и патроны имеют значительно меньшие эксплуатационные сроки в сравнении с выключателями, поэтому риск их выхода из строя выше.

Рекомендуется проверить наличие фазового тока в различных позициях переключателя, используя отвертку-индикатор. В прошлые десятилетия электрики не видели особой разницы, куда устанавливать выключатель - до нагрузки или после нее. В настоящее время предпочтительное место установки выключателей - фазный, приводящий проводник. Если разница во время включения отмечается тестером, разрыва в электроцепи нет - необходимо искать другие причины проблемы.

Инструменты для демонтажа

Если проблема все же в выключателе света, необходимо подготовить инструментарий для работы.

Понадобятся такие инструменты и материалы:

• отвертки (крестовая и плоская);
• плоскогубцы с заизолированными ручками;
• нож с пластмассовой ручкой;
• индикатор напряжения;
• изоляционная лента.

Следует подготовить рабочее место. Оно должно быть хорошо освещено. Так как электропитание нужно отключить, понадобится фонарик. Другой вариант - работать в дневное время при естественном освещении.

Внутри электротехнических конструкций бывает много пыли. Чтобы не испачкать предметы интерьера, рекомендуется отодвинуть их подальше от выключателя или накрыть полиэтиленовой пленкой.

Отключение электричества

До начала демонтажа выключателя нужно отключить электропитание в квартире или доме. Делается это в электрощите. Обычно щит расположен на лестничной клетке или внутри квартиры - у входной двери. Если нет уверенности в том, какой именно переключатель относится к тому или иному помещению, лучше выключить все имеющиеся. В противном случае велик риск поражения током.

Рычаг на автомате поворачивают в нижнее положение. Когда питание отключено, следует перепроверить наличие напряжение индикатором.

Демонтаж клавиши

Процесс снятия выключателя начинается с удаления клавиши. Без этого не удастся продолжить работу по демонтажу.

Демонтировать клавишу несложно, однако конкретные действия могут отличаться в зависимости от конструкции переключателя, поэтому следует внимательно изучить механизм конкретного устройства.

Наиболее простой метод удаления клавиши - потянуть ее к себе. Обычно этого достаточно, чтобы снять кнопку.

В некоторых моделях простое притягивание клавиши не поможет. Демонтаж в таких переключателях осуществляется за счет поддевания отверткой специальных разъемов, имеющихся на боковых частях устройства.

Совет! При демонтаже клавиши отверткой следует рассчитывать прилагаемые усилия, иначе легко повредить конструкцию переключателя.

Демонтаж рамки

В ходе разборки выключателя понадобится удалить рамку. Среди наиболее распространенных видов рамок такие:

1. Винтовые. Обычно держатся на винтах. Снимаются с помощью отвертки.
2. Зажимные. Такие модели имеют особые зажимы. Чтобы вытащить рамку, достаточно отогнуть зажимы. Рекомендуется снимать стороны рамки поочередно, а не все сразу, чтобы не повредить конструкцию.

Разборка переключателя

Большая часть моделей переключателей оснащена креплениями распорного типа. Как только будет высвобождено крепление, выключатель легко отойдет из подрозетника.

Отключение проводки

На многих видах переключателей большая часть проводов держится за счет использования болтов. Чтобы отсоединить провода, нужно просто ослабить фиксацию проводов и потянуть выключатель в свою сторону.

На этом демонтаж переключателя завершен. Следует помнить последовательность произведенных операций: если внутренние механизмы в порядке (детали не расплавлены), устройство понадобится собрать в обратном порядке. Если найдены механические повреждения, нет смысла восстанавливать переключатель - проще отправиться в магазин и купить новый.

Обычно выключатель освещения исправно служит до 10–12 лет, но бывают случаи, когда его нужно заменить раньше. Причины могут быть различными - механические повреждения, поломка внутреннего механизма или моральное устаревание и неприглядный вид. Для опытного электрика замена выключателя - вопрос пяти минут. Для неспециалиста это время может увеличиться до 10–15 минут, но в любом случае перед тем как начать разборку выключателя, полезно ознакомиться с его внутренним устройством.

Замена старого выключателя новым

Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.

Фотогалерея: виды электрических выключателей

Все виды выключателей, в том числе и одноклавишные, могут предназначаться для скрытой или наружной проводки С помощью двухклавишного выключателя можно независимо управлять двумя линиями осветительных приборов Трёхклавишные выключатели применяются относительно редко, потому что они нужны в случаях, когда требуется из одной точки включать три различных световых прибора

Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.

Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).

Для того чтобы обеспечить собственную безопасность при проведении работ, необходимо отключить электричество, опустив соответствующий флажок автоматического выключателя

Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).

При наличии напряжения внутри прозрачного пластикового корпуса загорается светодиод

Как снять старый выключатель

Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других - держится на пластмассовых защёлках.

Чтобы снять этот старинный выключатель, необходимо открутить два болта и снять декоративную крышку

1. Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо.

   Клавиша аккуратно поддевается отвёрткой, заведённой в щель, и снимается при помощи отвёртки
2. Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене.
   Встроенный выключатель демонтируется после откручивания двух винтов крепления к подрозетнику
3. Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник.
   После откручивания болтов выключатель свободно извлекается из подрозетника
4. На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить.
   После ослабления болтов крепления проводов корпус выключателя останется у вас в руках

Видео: как разобрать выключатель

Установка нового выключателя

Сборка производится в обратном порядке.

1. Подсоединяются провода на свои места.
2. Цоколь вставляется в подрозетник и закрепляется распорными ножками.
3. Сверху прикручивается пластмассовый корпус.
4. В пазы вставляется клавиша.

При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша.

Установка выключателя производится в поряде, обратном снятию старого устройства

Как перенести выключатель в другое место

Иногда появляется желание (или необходимость) перемещения выключателя в другое место. Например, когда дети в семье подрастают, но достать до выключателя ещё не могут. Правилами установки электроприборов допускается перенос выключателя в удобное для пользователя место. Допускается установка выключателя на высоте от 80 до 160 см от пола. Для того чтобы произвести такое перемещение, нужно, прежде всего, определиться с новым местоположением. Оптимальной считается установка выключателя, расположенного в 15–20 см от края дверного косяка (справа или слева - не имеет значения, но чаще принято устанавливать справа).

Выключатель устанавливается в 15–20 см от двери с любой стороны

1. Если переустановка проводится в пределах 1 м от исходного местоположения вниз или вверх, делается штроба в стене. Глубина её должна быть примерно в 1,5 больше толщины кабеля (или кабелей), уложенного в гофре. Провод должен свободно лежать внутри канавки, не выглядывая наружу. Штробу можно сделать перфоратором или штроборезом.
   Для того чтобы сделать скрытую проводку, в стене изготавливают штробу объёмом примерно в 1,5 раза больше, чем размер кабеля в гофрошланге
2. В месте нового положения выключателя высверливается отверстие для подрозетника. Сделать это можно перфоратором при помощи алмазной коронки. Глубина отверстия должна быть не более 5 см в бетонных и кирпичных домах и 4,5 см - в панельных. Как правило, используется коронка с диаметром 68 мм. Впрочем, бывают различные ситуации, и коронка подбирается исходя из них. На этом подготовительные работы заканчиваются.
   Отверстие под подрозетник сверлится при помощи алмазной коронки диаметром 68 мм
3. Следующим шагом является отключение питания сети дома (квартиры) и полная разборка выключателя, описанная выше. Кроме самого выключателя из стены аккуратно извлекается и подрозетник. Это можно сделать с помощью перфоратора или простого зубила с молотком. Подрозетники в бетонных и кирпичных стенах крепятся на гипс, который при воздействии на него ударов крошится и разрушается. Важно не разбить пластмассовый корпус самого подрозетника, его можно использовать повторно.
   Подрозетник можно извлечь, аккуратно подбив его края и раскрошив клеевой слой гипса
4. После этого кабель наращивается до нужной длины. Соединять провода лучше всего с использованием клеммника или штатной колодки Wago, но если такой возможности нет, можно сделать простую скрутку, хорошо её при этом заизолировав диэлектрической лентой. Согласно правилам прокладки кабелей в штробах кабель должен размещаться в гофре. Минимальный размер гофрированного пластикового рукава составляет (по наружному диаметру) 16 мм. Металлическая гофра может иметь размер 9,8 мм в поперечнике. Место соединения старой и новой гофры также необходимо заизолировать. Размер наращиваемого кабеля подбирается с таким расчётом, чтобы оставался запас в 5–10 см.
   Если под рукой нет клеммных соединителей, можно сделать обычную скрутку, тщательно заизолировав все открытые участки

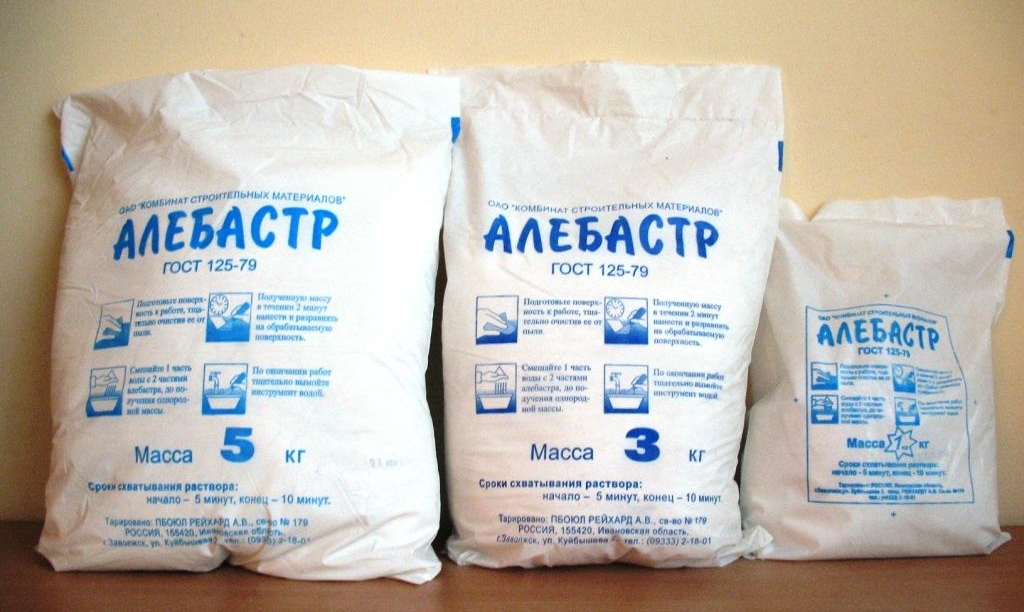

5. После этого на новое место устанавливается подрозетник. Самый простой и быстрый способ - закрепить его на алебастре, быстрозастывающем электромонтажном гипсе. Раствор разводится в соотношении 1 часть алебастра на 1 часть воды по объёму. Так как гипс застывает очень быстро, сначала устанавливают подрозетник в отверстие стены, вводят в него гофрированный кабель и только потом готовят раствор.
   Алебастр нужно развести в воде в соотношении 1:1 и быстро нанести на необходимые места, т. к. он очень быстро затвердевает
6. После того как алебастр доведён до консистенции густой сметаны, им заполняется штроба с кабелем и пустое пространство вокруг подрозетника. Уже через 25–30 минут раствор окаменеет и изменить положение проводки будет невозможно, поэтому всё нужно сделать в течение 5–7 минут. Позже, уже другим раствором, штроба полностью шпаклюется и выравнивается в плоскости стены. Бывшее место расположения подрозетника также полностью заполняется шпаклёвкой. Для финишного выравнивания всех пустот используется обычный гипс, который схватывается только через 25–30 минут (а некоторые - и до часа), что даёт достаточно времени для работы. После полного высыхания шпаклёвки (24 часа) поверхность шлифуется наждачной бумагой.
   Штробу необходимо заполнить раствором и тщательно выровнять, а после высыхания алебастра отшлифовать наждачной бумагой
7. Монтаж и подключение выключателя производят после того, как штроба и подрозетник окончательно высыхают. Порядок подключения описан выше.

Иногда (чаще это случается в панельных домах старой постройки) можно натолкнуться на выключатель, который закреплён в углублении без применения подрозетника. Такая практика была свойственна постройкам конца предыдущего столетия. Панели выливали на заводе, в них предусматривалась установка выключателей и розеток прямо в бетонные отверстия. Некоторое (непродолжительное) время такие выключатели исправно служили, но вот розетки выходили из строя первыми и вываливались из своих гнёзд при выдёргивании шнура. Поэтому если подрозетника под выключателем не окажется, задача только упростится.

В случае когда выключатель переносится на значительное расстояние, возможны варианты подключения его к другой распределительной коробке. Но описывать этот процесс нет смысла без привязки к конкретной ситуации. В таком случае наилучшим решением будет консультация с опытным электриком непосредственно на месте.

Намного проще и быстрее переустановить выключатель при наружной разводке кабелей. Очевидно, что в этом случае нет нужды штробить стены, достаточно протянуть кабель-канал или даже просто кабель в гофре к новому местоположению.

Наружная проводка чаще всего выполняется в пластиковыхъ коробах

Для гофрированных рукавов в продаже имеются специальные кронштейны, которые помогают закрепить их на стене.

Гофрошланг со вставленным в него кабелем удобнее крепить с помощью пластиковых клипс

Часто такую проводку делают в гаражах, складах и других служебных помещениях. Явным преимуществом является её высокая степень доступности при проведении ремонтных или профилактических работ. Помимо этого, в кабельный канал всегда можно устанавливать дополнительные проводники по мере необходимости.

Видео: как перенести выключатель

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом - разъединяется.

Необходимые инструменты и материалы

Для разборки и сборки выключателя понадобится только один инструмент - отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.

Разборка выключателя производится при помощи обычной отвёртки с плоским шлицом

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.

Для зачистки контактов применяется мелкая наждачная бумага

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником - надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.

При установке двухлавишного выключателя необходимо правильно подключить вводную жилу (фазу), которую лучше пометить при разборке

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.
