Как собрать систему на солнечных батареях

Солнечная батарея – это несколько фотоэлементов, собранных в одном корпусе, снабжающих электричеством потребителя. Сами фотоэлементы с каждым днем становятся все доступнее, во многом благодаря тому, что их в хорошем качестве стал выпускать Китай.

Выбор фотоэлементов для солнечной батареи

1. Поликристалл или монокристалл. Однозначного ответа нет, поликристаллические модули дешевле, но у них ниже энергоэффективность. Большинство промышленных производителей отдают предпочтение поликристаллическим фотоэлементам. В России ни те ни другие не производятся, следовательно делаем покупки на com или aliexpress.com.
2. Размерность. Есть размеры 6х6(156 х 156 мм), 5х5 (127 127 мм), 6х2 (156 х 52 мм) дюйма. Следует брать последние. Дело в том, что все фотоэлементы очень тонкие и хрупкие, легко ломаются при монтаже, поэтому выгоднее сломать маленький фотоэлемент. Также, чем меньше размер одного элемента, тем легче заполнить площадь батареи.
3. Припаянные контакты. Каждая пластина будет соединяться последовательно с другими, следовательно работать с паяльником придется много. Значительно облегчают эту работу припаянные контакты к панелям. Подключить такие контакты к общей шине будет гораздо проще. Если таких контактов нет, вам придется паять их самостоятельно.

Инструменты и материалы

Материалы:

• Алюминиевый уголок 25х25;
• Болты 5х10 мм – 8 шт;
• Гайки 5 мм – 8 шт;
• Стекло 5-6 мм;
• Клей – герметик Sylgard 184;
• Клей-герметик Ceresit CS 15;
• Поликристаллические фотоэлементы;
• Флюс фломастер (смесь канифоли и спирта);
• Серебряная лента для подключения к фотоэлементам;
• Лента для шины;
• Припой (нужен тонкий, т.к. чрезмерный нагрев выведет из строя фотоэлемент);
• Пенополиуретан (поролон), толщиной 3 см;
• Плотная полиэтиленовая пленка 10 мкм.

Инструмент:

• Напильник;
• Ножовка по металлу с полотном 18;
• Дрель, сверла на 5 и 6 мм;
• Ключи рожковые;
• Паяльник;

Пошаговая фотоинструкция

Максимально подробно рассказано, как своими руками собрать солнечную батарею из фотоэлементов на алюминиевом каркасе.

Сточить напильником углы на одной грани с каждой стороны алюминиевого угла под 45 градусов.

Обрезать уголки ножовкой по металлу под 45 градусов. Для удобства можно воспользоваться стуслом:

С каждой стороны уголка должна получиться вот такая конструкция:

Обрезанный алюминиевый уголок

Делаем скобы для соединения уголков:

Прикладываем уголки срезанными углами друг к другу
Перпендикулярно ставим уголок и на нем намечаем линию отреза Должно получиться 4 соединительных уголка

На сторонах каждой полученной скобы находим центр и сверлим отверстие, диаметром 6 мм:

Находим центр каждой стороны скобы
Отверстие в скобе

Делаем разметку через отверстие в каждой скобе на уголке. Чтобы потом не перепутать, помечаем каждый угол и каждую скобу цифрой:

Разметка отверстий «по месту»
Ставим цифры, чтобы потом не перепутать

Сверлим отверстия в уголке сверлом 5 мм, должно получиться так:

Отверстия в уголке

Собираем рамку с помощью болтов и гаек:

Вклеиваем с помощью герметика стекло в собранную рамку:

Силиконом следует обработать стыки снаружи и внутри

Обезжирить поверхность стекла изнутри и разложить фотоэлементы лицевой стороной вниз таким образом, чтобы контактные шины были параллельны:

Соедините между собой фотоэлементы скотчем, так они не распадутся при дальнейших операциях.

Соединить между собой элементы по схеме:

Схема соединения фотоэлементов в батарее

Собираем уплотняющую конструкцию:

1. Из листа пенополиуретана вырезаем прямоугольник, меньше внутренней части рамки на 1 см с каждой стороны;
2. Запаиваем получившийся прямоугольник в полиэтиленовую пленку с помощью скотча или паяльника

Конструкция укладывается внутрь рамки:

Поролон укладывается внутрь рамки

Рамка вместе с поролоном переворачивается и снимается. Остаются только уложенные и скрепленные между собой скотчем фотоэлементы:

Снять алюминиевую рамку
Фотоэлементы на поролоне

На всю поверхность фотоэлементов кистью наносится герметик Sylgard 184 и накрывается сверху рамкой со стеклом:

Герметик на фотоэлементах
Накрыть фотоэлементы рамкой со стеклом

Ставим груз на стекло на несколько часов, за это время должны удалиться пузыри воздуха:

Пузыри уходят за 2-3 часа

Через 12 часов снимаем груз и отрываем поролон. Батарея готова к подключению!

Ошибки при сборке солнечной батареи своими руками

Несколько характерных ошибок, совершаемых при самостоятельной сборке панелей, о которых хотелось бы предупредить.

• Сборка на каркасе из дерева или ДСП. Солнечная батарея, собранная своими руками, окупается только если служит несколько лет, поэтому ненадежная конструкция из бруса для нее точно не подходит, т.к. разбухнет и потеряет форму через год – два. Конструкция получается громоздкой и тяжелой, плохо поддается транспортировке и переносу.
• Небрежное хранение Sylgard 184. Если вы не расходуете всю банку этого клея, после использования его нужно переместить в меньшую тару, чтобы остатки не имели контакта с воздухом внутри нее. В противном случае, спустя полгода хранения весь клей может затвердеть.
• Использование оргстекла. Батарея всегда находится на солнце (в этом её суть), поэтому сильно греется. Оргстекло очень плохо отводит тепло от фотоэлементов. Это снижает их эффективность. Каждый градус выше 25 °С снижает эффективность на 0,45%. Но это не главный минус оргстекла! При температуре больше 50 °С оно деформируется во всех плоскостях, разрывая контакты внутри схемы, разгерметизируя батарею и приводя ее в негодность.
• Недостаточное внимание изолированию соединений. При сборке солнечных батарей для своего дома своими руками лучше использовать специальные коннекторы (MC4), соединяющие несколько панелей в единую сеть. Дело в том, что в дальнейшем, возможно, их придется демонтировать для ремонта, поворота в другую сторону, замены элементов и т.д. Скручивать контакты «намертво» или использовать для этой цели соединительные клеммы, которые предназначены для внутренних работ – не наилучший вариант.

Комментарии:

Похожие записи

Бестопливный генератор - способ заработать на безграмотности Окупаются ли солнечные батареи для частного дома Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Экология потребления. Лайфхак: Независимость от энергии и роста цен на нее, будь она хоть тепловая или же электрическая. На помощь придут солнечные панели и самодельные ветряки - одни из видов альтернативных источников электроэнергии

Что для Вас значит быть фермером? Для меня это независимость. Независимость от различного рода санкций, вводимых разными странами. Независимость от роста цен на продукты питания, так как все можно выращивать у себя на хозяйстве. И, конечно, это независимость от энергии и роста цен на нее, будь она хоть тепловая или же электрическая. В одной из своих статей я писал о том, как построить своими руками биогазовую установку, но она подходит тем фермерам, которые разводят скот, а как быть тем фермерам, которые занимаются овощеводством или растениеводством?

На помощь придут солнечные панели и самодельные ветряки - одни из видов альтернативных источников электроэнергии. На мой взгляд, все должно быть в совокупности. Ветряк зарядит аккумуляторы, когда есть ветер, но нет солнечного света, а солнечная панель наоборот.

Принцип работы солнечных батарей:

Чтобы понять, как собрать своими руками солнечные панели, необходимо разобраться в их принципе работы. Это позволит выбрать соответствующий материал при покупке. Я считаю, что необходимо знать следующее:

• Солнечные батареи работают за счет фотоэлементов, которые бывают монокристаллические и поликристаллические. Очень часто фотоэлементы называют солнечные элементы.
• Солнечные элементы своими руками собрать вряд ли получится, поэтому покупать их придется в любом случае. Я их искал в России, но к сожалению сейчас все делают в Китае.

В видео ниже отрывок из научной программы о солнечных панелях, в нем рассказано немного истории и то, как работают фотоэлементы. В конце статьи будет подробное видео о том, как собрать солнечную панель своими руками.

После того, как из видео вы узнали о принципе работы солнечной батареи, мы можем подвести некоторые итоги:

1. У монокристаллических фотоэлементов КПД составляет порядка 13 %, но он выгоднее лишь в том случае, когда количество солнечных дней достаточно высокое.
2. В России эти панели я считаю ставить не выгодно, поэтому существуют поликристаллические фотоэлементы, их КПД составляет примерно 7%, но они лучше работают при облачности и малом количестве солнечного дня.
3. Сейчас существуют технологии, которые позволяют делать фотоэлемент с КПД более 40 %.
4. Примерно один фотоэлемент будет выдавать 2.7 ватт.
5. Цена на поликристаллические и монокристаллические фотоэлементы в принципе одинакова, также она одинакова на солнечные панели.

Нужно понимать сколько мощности вам необходимо и, исходя из этого, вести расчет требуемого количества солнечных панелей, но об этом поговорим в будущих статьях. Важно знать, что солнечные панели можно использовать напрямую, поэтому, если вам необходимо вскипятить воду в чайнике 2 кВт, то для этого потребуется 20 панелей по 100 Вт. Но если использовать аккумуляторы, то можно обойтись 3-5 батареями, которые зарядят аккумулятор после того, как чайник вскипятит воду.

Хотелось бы отметить, что зачастую аккумуляторы стоят столько же, сколько и сами панели. Если использовать солнечные панели для освещения, то можно обойтись 200 Вт панелью и ставить в доме энергосберегающие лампочки.

Собираем солнечные панели своими руками

Перед сборкой солнечных панелей своими руками потребуется сделать каркас для батареи. В качестве защитного слоя и прозрачной поверхности в каркасе используют оргстекло, можно использовать и обычное стекло, но оно не так надежно. Для корпуса используют алюминиевые уголки.

ВАЖНО уделить внимание пайке фотоэлементов в цепь, от этого зависит то, насколько хорошо будет работать солнечная панель. Фотоэлементы бывают с припаянными проводами, что облегчит задачу, но паять придется в любом случае. Предварительно наносится флюс и припой.

О том, как собрать солнечную панель своими руками смотрите в видео ниже.

Немного экономики по поводу солнечных панелей и выгодности сборки её своими руками

Поискав в интернете фотоэлементы для сборки солнечных панелей, чтобы купить их в России, нашел их по 3200 рублей за 38 штук, считаю это не выгодным, так как сейчас существуют панели за 4500 рублей, разница в 1300 сократит ваше время и силы.

Но если поискать китайские солнечные элементы, то можно найти по 4500 рублей за 100 штук. Из 100 штук можно собрать уже две панели на 100 Вт. В этом случае выгодность покупки фотоэлементов на лицо. Хочу обратить ваше внимание на то, что в видео ниже идет сборка фотоэлементов, размер которых 125*63. В интернете я нашел китайские солнечные элементы размером 156*156 с их помощью можно собрать 4 солнечные панели по 100 Вт.

Как и обещал, видео о том, как собрать солнечную панель своими руками. Очень подробно показан принцип пайки и герметизации. ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций - важный фактор оздоровления - сайт

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Присоединяйтесь к нам в

Наверное, нет такого человека, который не хотел бы стать более независимым. Возможность полностью распоряжаться собственным временем, путешествовать, не зная границ и расстояний, не задумываться о жилищных и финансовых проблемах - вот что даёт ощущение настоящей свободы. Сегодня мы расскажем о том, как, используя солнечное излучение, снять с себя бремя энергетической зависимости. Как вы догадались, речь пойдёт о солнечных батареях. А если быть точнее, то о том, можно ли своими руками построить настоящую солнечную электростанцию.

История создания и перспективы использования

Идею превращения энергии Солнца в электричество человечество вынашивало давно. Первыми появились гелиотермальные установки, в которых перегретый сконцентрированными солнечными лучами пар вращал турбины генератора. Прямое преобразование стало возможным лишь в середине XIX века, после того, как француз Александр Эдмон Баккарель открыл фотоэлектрический эффект. Попытки создать на основании этого явления действующую солнечную ячейку увенчались успехом лишь полвека спустя, в лаборатории выдающегося русского учёного Александра Столетова. Полностью описать механизм фотоэлектрического эффекта удалось ещё позже - человечество обязано этим Альберту Энштейну. К слову, именно за эту работу он получил Нобелевскую премию.

Баккарель, Столетов и Энштейн - вот те учёные, которые заложили фундамент современной солнечной энергетики

О создании первого солнечного фотоэлемента на основе кристаллического кремния возвестили мир сотрудники компании Bell Laboratories в далёком апреле 1954 года. Эта дата, по сути, и является отправной точкой технологии, которая в скором времени сможет стать полноценной заменой углеводородному топливу.

Поскольку ток одной фотоэлектрической ячейки составляет миллиамперы, то для получения электроэнергии достаточной мощности их приходится соединять в модульные конструкции. Защищённые от внешнего воздействия массивы солнечных фотоэлементов и являются солнечной батареей (из-за плоской формы устройство нередко называют солнечной панелью).

Преобразование солнечного излучения в электричество имеет огромные перспективы, ведь на каждый квадратный метр земной поверхности приходится в среднем 4.2 кВт/час энергии в день, а это экономия практически одного барреля нефти в год. Изначально используемая лишь для космической отрасли технология уже в 80-х годах прошлого века стала настолько обыденной, что фотоэлементы стали использовать в бытовых целях - в качестве источника питания калькуляторов, фотоаппаратов, светильников и т. д. Параллельно создавались и «серьёзные» гелиоэлектрические установки. Закреплённые на крышах домов, они позволяли полностью отказаться от проводного электричества. Сегодня можно наблюдать рождение электростанций, представляющих собой многокилометровые поля из кремниевых панелей. Вырабатываемая ими мощность позволяет питать целые города, поэтому можно с уверенностью говорить о том, что будущее - за солнечной энергетикой.

Современные солнечные электростанции представляют собой многокилометровые поля фотоэлементов, способные снабжать электричеством десятки тысяч домов

Солнечная батарея: как это работает

После того как Энштейн описал фотоэлектрический эффект, миру открылась вся простота такого, казалось бы, сложного физического явления. В его основе лежит вещество, отдельные атомы которого находятся в неустойчивом состоянии. При «бомбардировке» фотонами света из их орбит выбиваются электроны - вот они-то и являются источниками тока.

Практически полвека фотоэффект не имел практического применения по одной простой причине - отсутствовала технология получения материалов с неустойчивой атомной структурой. Перспективы дальнейших исследований появились лишь с открытием полупроводников. Атомы этих материалов имеют либо избыток электронов (n-проводимость), или же испытывают в них нехватку (p-проводимость). При использовании двухслойной структуры со слоем n-типа (катод) и p-типа (анод), «обстрел» фотонами света выбивает электроны из атомов n-слоя. Покидая свои места, они устремляются на свободные орбиты атомов p-слоя и далее через подключённую нагрузку возвращаются на исходные позиции. Наверное, каждый из вас знает, что движение электронов в замкнутом контуре представляет собой электрический ток. Вот только заставить электроны перемещаться удаётся не благодаря магнитному полю, как в электрических генераторах, а за счёт потока частиц солнечного излучения.

Солнечная панель работает благодаря фотоэлектрическому эффекту, который был открыт ещё в начале XIX века

Поскольку мощность одного фотоэлектрического модуля недостаточна для питания электронных устройств, то для получения требуемого напряжения используется последовательное подключение множества ячеек. Что же касается силы тока, то её наращивают параллельным соединением определённого количества таких сборок.

Генерация электричества в полупроводниках напрямую зависит от количества солнечной энергии, поэтому фотоэлементы не только устанавливают под открытым небом, но и стараются сориентировать их поверхность перпендикулярно падающим лучам. А чтобы защитить ячейки от механических повреждений и атмосферного воздействия, их монтируют на жёстком основании и сверху защищают стеклом.

Классификация и особенности современных фотоэлементов

Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:

• монокристаллические;
• поликристаллические;
• из аморфного Si.

Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы - эти признаки не позволяют спутать их с другими фотоэлементами

В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин - они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических - не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.

Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок - следствие того, что их структура состоит из множества кристаллов

Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью - их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях - высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.

Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели

Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:

• на основе теллурида кадмия;
• из тонких полимеров;
• с использованием индия и селенида меди.

О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью - найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные - из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы - как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Продавцы нередко предлагают фотоэлементы так называемого класса «B», которые представляют собой повреждённые солнечные батареи моно- или поликристаллического типа. Небольшие сколы, трещины или отсутствие уголков практически не сказывается на производительности ячеек, зато позволяет приобрести их по гораздо меньшей стоимости. Именно по этой причине их выгоднее всего использовать в самодельных гелиоэнергетических устройствах.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Как видите, даже для того, чтобы обеспечить электричеством бытовые потребности средней семьи, понадобится серьёзная гелиоэлектрическая установка. Что касается использования самодельных солнечных батарей для отопления, то на данном этапе такая затея не выйдет даже на границы самоокупаемости, не говоря уж о том, чтобы можно было что-то сэкономить.

Расчёт размера батареи

Размер батареи зависит от требуемой мощности и габаритов источников тока. При выборе последних вы обязательно обратите внимание на предлагаемое разнообразие фотоэлементов. Для использования в самодельных устройствах удобнее всего выбирать солнечные ячейки среднего размера. Например, рассчитанные на выходное напряжение 0.5 В и силу тока до 3 А поликристаллические панели размером 3×6 дюймов.

При изготовлении солнечной батареи они будут последовательно соединяться в блоки по 30 шт, что позволит получить требуемое для зарядки автомобильной батареи напряжение 13–14 В (учитывая потери). Максимальная мощность одного такого блока составляет 15 В × 3 А = 45 Вт. Исходя из этого значения, будет нетрудно подсчитать, сколько элементов понадобится для постройки солнечной панели заданной мощности и определить её размеры. Например, для постройки 180-ваттного солнечного электрического коллектора понадобится 120 фотоэлементов общей площадью 2160 кв. дюймов (1.4 кв.м).

Постройка самодельной солнечной батареи

Прежде чем приступать к изготовлению солнечной панели, следует решить задачи по её размещению, рассчитать габариты и подготовить необходимые материалы и инструмент.

Правильный выбор места установки - это важно

Поскольку солнечная панель будет изготавливаться своими руками, соотношение её сторон может быть любым. Это очень удобно, поскольку самодельное устройство можно более удачно вписать в экстерьер кровли или дизайн загородного участка. По этой же причине выбирать место для монтажа батареи следует ещё до начала проектировочных мероприятий, не забывая учитывать несколько факторов:

• открытость места для солнечных лучей в течение светового дня;
• отсутствие затеняющих построек и высоких деревьев;
• минимальное расстояние до помещения, в котором установлены аккумулирующие мощности и преобразователи.

Конечно, установленная на крыше батарея выглядит более органично, однако размещение устройства на земле имеет больше преимуществ. В этом случае исключается возможность повреждения кровельных материалов при установке поддерживающего каркаса, снижается трудоёмкость монтажа устройства и появляется возможность своевременного изменения «угла атаки солнечных лучей». И что самое главное - при нижнем размещении будет намного проще поддерживать чистоту поверхности солнечной панели. А это является залогом того, что установка будет работать в полную силу.

Монтаж солнечной панели на крыше вызвана скорее нехваткой места, чем необходимостью или удобством эксплуатации

Что понадобится в процессе работы

Приступая к изготовлению самодельной солнечной панели, следует запастись:

• фотоэлементами;
• многожильным медным проводом или специальными шинами для соединения солнечных ячеек;
• припоем;
• диодами Шоттки, рассчитанными на токоотдачу одного фотоэлемента;
• качественным антибликовым стеклом или плексигласом;
• рейками и фанерой для изготовления каркаса;
• силиконовым герметиком;
• метизами;
• краской и защитным составом для обработки деревянных поверхностей.

В работе понадобится самый простой инструмент, который всегда есть под рукой у домовитого хозяина - паяльник, стеклорез, пила, отвёртка, малярная кисть и др.

Инструкция по изготовлению

Для изготовления первой солнечной батареи лучше всего использовать фотоэлементы с уже припаянными выводами - в этом случае уменьшается риск повреждения ячеек при сборке. Тем не менее, если вы имеете навыки обращения с паяльником, то сможете немного сэкономить, купив солнечные элементы с нераспаянными контактами. Для постройки панели, которую мы рассматривали в приведённых выше примерах, понадобится 120 пластин. Используя соотношение сторон примерно 1:1, потребуется укладка 15 рядов фотоэлементов по 8 штук в каждом. При этом мы сможем каждые два «столбика» соединить последовательно, а четыре таких блока подключить параллельно. Таким образом можно избежать путаницы в проводах и получить ровный, красивый монтаж.

Схема электрических соединений домашней солнечной электростанции

Корпус

Сборку солнечной панели всегда следует начинать с изготовления корпуса. Для этого нам понадобятся алюминиевые уголки или деревянные рейки высотой не более 25 мм - в этом случае они не будут бросать тень на крайние ряды фотоэлементов. Исходя из размеров наших кремниевых ячеек размером 3х6 дюймов (7.62х15.24 см), размер рамы должен составлять не менее 125х 125 см. Если вы решите использовать другое соотношение сторон (например, 1:2), то каркас можно дополнительно усилить поперечиной из рейки такого же сечения.

Обратную сторону корпуса следует зашить панелью из фанеры или OSB, а в нижнем торце рамы просверлить вентиляционные отверстия. Соединение внутренней полости панели с атмосферой понадобится для выравнивания влажности - в противном случае не избежать запотевания стёкол.

Для изготовления корпуса солнечной панели подойдут самые простые материалы - деревянные рейки и фанера

По внешнему размеру каркаса вырезают панель из плексигласа или высококачественного стекла высокой степени прозрачности. В крайнем случае можно использовать оконное стекло толщиной до 4 мм. Для его крепления подготавливают уголковые кронштейны, в которых выполняют сверления для крепления к раме. При использовании оргстекла можно проделать отверстия непосредственно в прозрачной панели - это упростит сборку.

Чтобы защитить деревянный корпус солнечной батареи от влаги и грибка, его пропитывают антибактериальным составом и окрашивают масляной краской.

Для удобства сборки электрической части, из ДВП или другого диэлектрического материала вырезают подложку по внутреннему размеру рамы. В дальнейшем на ней будет выполняться монтаж фотоэлементов.

Пайка пластин

Перед тем как начать пайку, следует «прикинуть» укладку фотоэлементов. В нашем случае понадобится 4 массива ячеек по 30 пластин в каждом, причём располагаться в корпусе они будут пятнадцатью рядами. С такой длинной цепочкой будет неудобно работать, к тому же возрастает риск повреждения хрупких стеклянных пластин. Рационально будет соединять по 5 деталей, а окончательную сборку выполнять после того, как фотоэлементы будут смонтированы на подложке.

Для удобства, фотоэлементы можно смонтировать на непроводящей подложкке из текстолита, оргстекла или ДВП

После соединения каждой цепочки, следует проверить её работоспособность. Для этого каждую сборку помещают под настольную лампу. Записывая значения силы тока и напряжения, можно не только контролировать работоспособность модулей, но и сравнивать их параметры.

Для пайки используем маломощный паяльник (максимум 40 Вт) и хороший, легкоплавкий припой. Его в небольшом количестве наносим на выводные части пластин, после чего, соблюдая полярность подключения, соединяем детали друг с другом.

При пайке фотоэлементов следует проявлять максимальную аккуратность, поскольку эти детали отличаются повышенной хрупкостью

Собрав отдельные цепочки, разворачиваем их тыльной частью к подложке и при помощи силиконового герметика приклеиваем к поверхности. Каждый 15-вольтовый блок фотоэлементов снабжаем диодом Шоттки. Этот прибор позволяет току протекать только в одном направлении, поэтому не позволит аккумуляторам разряжаться при низком напряжении солнечной панели.

Окончательное соединение отдельных цепочек фотоэлементов выполняют согласно представленной выше электрической схеме. В этих целях можно использовать специальную шину или многожильный медный провод.

Навесные элементы солнечной батареи следует закрепить термоклеем или саморезами

Сборка панели

Подложки с расположенными на них фотоэлементами укладывают в корпус и крепят саморезами. Если рама усиливалась поперечиной, то в ней выполняют несколько сверлений под монтажные провода. Кабель, который выводят наружу, надёжно фиксируют на раме и припаивают к выводам сборки. Чтобы не путаться с полярностью, лучше всего использовать двухцветные провода, подключая красный вывод к «плюсу» батареи, а синий - к её «минусу». По верхнему контуру рамы наносят сплошной слой силиконового герметика, поверх которого укладывают стекло. После окончательной фиксации сборку солнечной батареи считают законченной.

После того, как на герметик будет установлено защитное стекло, панель можно транспортировать к месту установки

Установка и подключение солнечной батареи к потребителям

В силу ряда причин самодельная солнечная панель является достаточно хрупким устройством, поэтому требует обустройства надёжного поддерживающего каркаса. Идеальным вариантом будет конструкция, которая позволит ориентировать источник бесплатной электроэнергии в обеих плоскостях, однако сложность такой системы чаще всего является весомым доводом в пользу простой наклонной системы. Она представляет собой подвижную раму, которую можно выставить под любым углом к светилу. Один из вариантов каркаса, сбитого из деревянного бруса, представлен ниже. Вы же можете использовать для его изготовления металлические уголки, трубы, шины и т. д. – всё, что есть под руками.

Чертёж каркаса солнечной батареи

Чтобы подключить солнечную батарею к аккумуляторам, понадобится контроллер заряда. Этот прибор будет следить за степенью заряда и разряда батарей, контролировать токоотдачу и выполнять переключение на сетевое питание при значительной просадке напряжения. Прибор необходимой мощности и требуемого функционала можно купить в тех же торговых точках, где продаются фотоэлементы. Что касается питания бытовых потребителей, то для этого потребуется трансформировать низковольтное напряжение в 220 В. С этим успешно справляется другое устройство - инвертор. Надо сказать, что отечественная промышленность выпускает надёжные приборы с хорошими ТТХ, поэтому преобразователь можно купить на месте - бонусом в этом случае будет «настоящая» гарантия.

Одной солнечной батареи для полноценного электроснабжения дома будет недостаточно - понадобятся еще и аккумуляторы, контроллер заряда и инвертор

В продаже можно найти инверторы одной и той же мощности, отличающиеся по цене в разы. Подобный разброс объясняется «чистотой» выходного напряжения, что является необходимым условием питания отдельных электрических устройств. Преобразователи с так называемой чистой синусоидой имеют усложнённую конструкцию, и как следствие, более высокую стоимость.

Видео: изготовление солнечной панели своими руками

Постройка домашней солнечной электростанции является нетривиальной задачей и требует как финансовых и временных затрат, так и минимальных знаний основ электротехники. Приступая к сборке солнечной панели, следует соблюдать максимальное внимание и аккуратность - только в этом случае можно рассчитывать на удачное решение вопроса. Напоследок хотелось бы напомнить о том, что загрязнение стекла является одним из факторов падения производительности. Не забывайте своевременно чистить поверхность солнечной панели, иначе она не сможет работать на полную мощность.

Солнце является неистощимым источником энергии. Люди давно научились тому, как эффективно пользоваться ей. Мы не будем вдаваться в физику процесса, а посмотрим, как можно использовать этот бесплатный энергетический ресурс. Поможет нам в этом самодельная солнечная панель.

Принцип действия

Что представляет собой солнечный элемент? Это специальный модуль, который состоит из огромного количества самых элементарных фотодиодов. Данные полупроводниковые элементы выращивали с использованием специальных технологий в условиях завода на пластинах из кремния.

К сожалению, такие устройства отнюдь не дешевые. Большинство людей не может их приобрести, однако на этот случай есть множество способов изготовить солнечные панели своими руками. И эта батарея вполне сможет создать конкуренцию коммерческим образцам. Причем цена ее будет совсем не сопоставима с тем, что предлагают магазины.

Постройка батареи из кремниевых пластин

Комплект для включает 36 кремниевых пластинок. Они предлагаются с размерами 8*15 сантиметров. Общие показатели мощности составят порядка 76 Вт. Также понадобятся провода для того, чтобы соединить элементы между собой, и диод, который будет выполнять функцию блокировки.

Одна кремниевая пластина выдает 2,1 Вт и 0,53 В при токе до 4 А. Соединять пластины необходимо только последовательно. Лишь таким образом наш источник энергии сможет выдать 76 Вт. На лицевой стороне нанесены две дорожки. Это «минус», а «плюс» расположен на тыльной стороне. Каждую из панелей необходимо расположить с зазором. Должно получиться девять пластин в четыре ряда. При этом второй и четвертый ряды необходимо развернуть наоборот относительно первого. Это требуется для того, чтобы все удобно соединилось в одну цепь. Обязательно нужно учесть диод. Он позволяет предотвратить разряд накопительного аккумулятора в ночное время суток либо в облачный день. «Минус» диода нужно соединить с «плюсом» батареи. Для заряда аккумулятора понадобится специальный контроллер. При помощи инвертора можно получить обычное бытовое напряжение в 220 В.

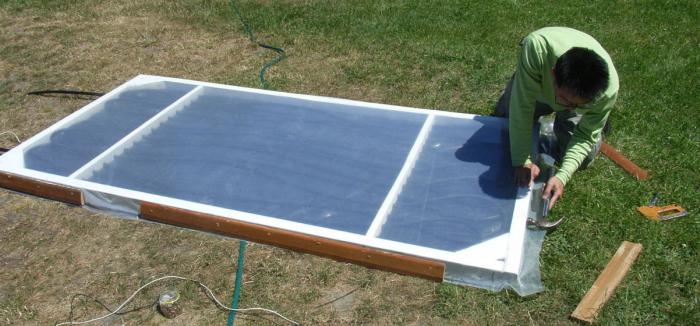

Сборка солнечных панелей своими руками

Самый малый коэффициент преломления света - у плексигласа. Он и будет использоваться в качестве корпуса. Это достаточно недорогой материал. А если нужно еще дешевле, тогда можно приобрести оргстекло. В худшем случае можно использовать поликарбонат. Но он мало подходит для корпуса по своим характеристикам. В магазинах можно отыскать специальный поликарбонат с покрытием, которое защищено от конденсата. Он позволяет также обеспечить батарее высокий уровень защиты от тепла. Но это еще не все элементы, из которых будет состоять солнечная панель. Своими руками стекло с хорошей прозрачностью несложно подобрать, это одна из основных составляющих конструкции. Кстати, подойдет даже обычное стекло.

Изготовление рамки

При монтаже кремниевые кристаллы необходимо крепить на небольшом расстоянии. Ведь нужно учесть различные атмосферные воздействия, которые могут повлиять на изменения основы. Так, желательно, чтобы расстояние составляло около 5 мм. В результате размер готовой конструкции составит где-то 835*690 мм.

Изготавливается солнечная панель своими руками с использованием профиля из алюминия. Он имеет максимальное сходство с фирменными изделиями. При этом самодельная батарея более герметична и прочна.

Для сборки понадобится уголок из алюминия. Из него делается заготовка для будущей рамки. Размеры - 835*690 мм. Для того чтобы скрепить профили между собой, необходимо заранее сделать технологические отверстия.

Внутреннюю часть профиля следует промазать герметиком на основе силикона. Наносить его нужно очень внимательно, чтобы все места были промазаны. От того, насколько качественно он будет нанесен, полностью зависит эффективность и надежность, которой будет обладать солнечная панель.

Своими руками теперь нужно положить в рамку из профиля лист из заранее подобранного прозрачного материала. Это может быть либо что-нибудь еще. Важный момент: силиконовый слой должен просохнуть. Это нужно учесть обязательно, иначе на кремниевых элементах появится пленка.

На следующем этапе прозрачный материал необходимо хорошо прожать и зафиксировать. Чтобы крепление получилось максимально надежным, следует воспользоваться метизами. Закрепим стекло по периметру и с четырех углов. Теперь солнечная панель, своими руками изготавливаемая, практически готова. Осталось лишь соединить кремниевые элементы между собой.

Пайка кристаллов

Теперь нужно как можно аккуратнее проложить проводник на пластинку из кремния. Далее наносим флюс и припой. Чтобы было удобнее работать, можно зафиксировать проводник с одной стороны чем-нибудь.

В этом положении аккуратно подпаиваем проводник к контактной площадке. Не давите на кристалл паяльником. Он очень хрупкий, вы можете его сломать.

Последние сборочные операции

Если для вас изготовление солнечных панелей своими руками впервой, то лучше использовать специальную разметочную подложку. Она поможет расположить необходимые элементы максимально ровно на необходимом расстоянии. Для того чтобы правильно отрезать провода нужной длины, соединяющие отдельные элементы, следует учесть, что проводник должен припаиваться к контактной площадке. Она немного вынесена за край кристалла. Если сделать предварительные расчеты, то выяснится, что провода должны быть по 155 мм.

Когда будете собирать все это в единую конструкцию, лучше взять лист фанеры или оргстекла. Для удобства кристаллы лучше предварительно расположить горизонтально и зафиксировать. Это легко делается с помощью крестиков для укладки плитки.

После того как вы соедините все элементы между собой, на каждый кристалл с обратной стороны наклейте двухсторонний строительный скотч. Нужно лишь немного прижать заднюю панель, и все кристаллы с легкостью перенесутся на базу.

Такой тип крепления никак ни герметизируется дополнительно. Кристаллы могут расширяться при высоких температурах, но это не страшно. Герметизировать нужно лишь отдельные части.

Теперь при помощи необходимо закрепить все шины и само стекло. Прежде чем заклеивать и полностью собирать батарею, желательно протестировать ее.

Герметизация

Если у вас обычный силиконовый герметик, то не нужно полностью заливать им кристаллы. Так можно исключить риск повреждения. Для заливки этой конструкции нужен не силикон, а эпоксидная смола.

Вот так просто и непринужденно можно получать электрическую энергию почти даром. Теперь рассмотрим, как еще можно сделать солнечные панели своими руками.

Экспериментальная батарея

Эффективные системы для преобразования солнечной энергии требуют наличия фабрик огромных размеров, особого ухода за ними и серьезной суммы денег.

Давайте попробуем изготовить что-то самостоятельно. Все, что понадобится для эксперимента, легко можно купить в хозяйственном магазине или найти на вашей кухне.

Солнечная панель своими руками из фольги

Для сборки понадобится медная фольга. Ее без труда можно найти в гараже или на крайний случай легко приобрести в любом хозяйственном магазине. Для сборки батареи нужно 45 квадратных сантиметров фольги. Также следует купить два «крокодильчика» и маленький мультиметр.

Чтобы получить рабочий солнечный элемент, желательно иметь электрическую печку. Нужно не меньше 1100 Ватт мощности. Она должна накалиться до ярко-красного цвета. Еще подготовьте обычную пластиковую бутылку без горлышка и пару столовых ложек соли. Достаньте из гаража дрель с абразивной насадкой и лист металла.

Приступаем к работе

Первым делам отрежем часть медной фольги такого размера, чтобы она полностью ложилась на электроплитку. От вас потребуется вымыть руки, чтобы на меди не оставалось жирных пятен от пальцев. Медь тоже желательно помыть. Чтобы убрать покрытие с медного листа, воспользуйтесь наждаком.

из медной фольги

Далее очищенный лист кладем на плитку и включаем ее на самый максимум возможностей. Когда плитка начнет греться, вы сможете наблюдать появление на медном листе красивых оранжевых пятен. Затем цвет изменится на черный. Необходимо подержать медь порядка получаса на раскаленной докрасна плитке. Это очень важный момент. Так, толстый слой оксида легко отслаивается, а тонкий будет липнуть. После того как пройдет полчаса, уберите с плиты медь и дайте ей остыть. Вы сможете наблюдать, как от фольги отваливаются куски.

Когда все остынет, оксидная пленка пропадет. Вы сможете легко очистить при помощи воды большую часть черного оксида. Если что-то не отдирается, не стоит и пытаться. Главное - не деформируйте фольгу. В результате деформации можно повредить тонкий слой оксида, он очень нужен для эксперимента. Если его не будет, солнечная панель, своими руками изготовленная, не будет работать.

Сборка

Второй кусок фольги отрежьте по тем же размерам, что и первый. Далее очень аккуратно требуется согнуть две части так, чтобы они вошли в пластиковую бутылку, но при этом не касались друг друга.

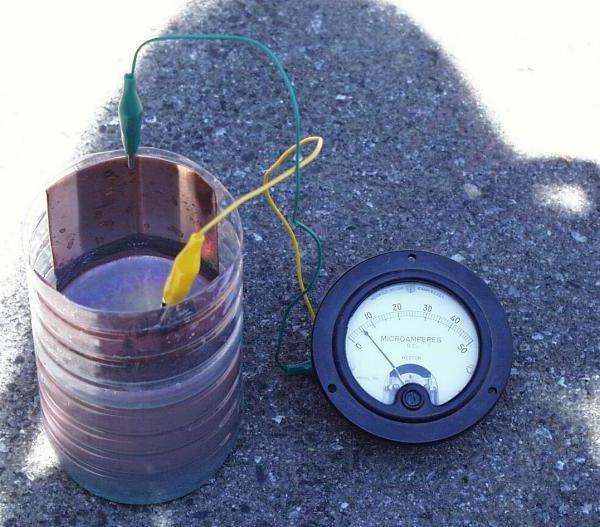

Затем цепляйте «крокодильчики» к пластинам. Провод от "нежареной" фольги - к "плюсу", провод от "жареной" - к "минусу". Теперь берем соль и горячую воду. Соль размешивайте до полного растворения. Выльем раствор в нашу бутылку. И теперь можно наблюдать на плоды трудов. Эта самодельная солнечная панель, своими руками сделанная, может быть в дальнейшем немного усовершенствована.

Другие способы использования солнечной энергии

Солнечную энергию уже как только не используют. В космосе она запитывает на Марсе от Солнца питается знаменитый марсоход. А в Соединенных Штатах Америки от Солнца работают дата-центры Google. В тех местах нашей страны, где отсутствует электричество, люди могут посмотреть новости по телевизору. Все это благодаря Солнцу.

А еще данная энергия позволяет обогревать дома. Воздушно-солнечная панель своими руками очень просто изготавливается из пивных банок. Они накапливают тепло и отдают его в жилое помещение. Это эффективно, бесплатно и доступно.

Основной принцип работы устройства — при помощи фотоэлементов оно превращает солнечную энергию в электричество. Технология подразумевает соединение таких элементов в один комплекс. После того как энергия будет обработана, электричество поступает в специальные аккумуляторы.

В этой статье мы разберемся, почему люди все чаще устанавливают солнечные батареи своими руками.

Самодельная солнечная батарея — прогрессивный метод экономии, ведь вы не только будете получать электричество (это обеспечат солнечные элементы), но и не потратите колоссальные суммы на покупку батарей.

Весь процесс не представляет собой ничего сложного, главное здесь — четкая последовательность действий. С этим мы вам поможем, приступим.

То, какое количество электроэнергии вы получите в конечном счете, будет зависеть от размеров которые имеет ваш солнечный модуль.

Как это работает

Для начала ознакомимся с тонкостями которые имеет технологический процесс. На пластине из кремния (или из меди) монтируются фотодиоды. Когда на них попадает свет, на их выходах образуется фото-ЭДС. Для того чтобы сделать солнечную батарею своими руками, необходимо объединить такие пластины (их комбинация называется модулем).

Примерное значение вырабатываемой энергии с одной подобной пластины — 0,5 – 0,55 В. Не стоит задаваться слишком большими целями, ведь для получения 220 вольт вам понадобится батарея впечатляющих масштабов. Более реальная задача — получить 12-24 вольт. Их обработают другие солнечные элементы.

Подобная мощность способна заполнить электроэнергией 12 аккумуляторов. Основные элементы, которые имеет конструкция:

1. солнечная панель, которая будет вырабатывать энергию
2. аккумуляторы для хранения энергии
3. инвертор для преобразования энергии низкого напряжения в стандартную

Создавать самодельные солнечные батареи необходимо из расчетов требуемой для конкретного помещения энергии. Для каждого здания значение будет индивидуальным. Первым делом — рассчитайте, сколько аккумуляторов понадобится для ваших целей. Количество аккумуляторов зависит от размеров солнечной панели.

Для того чтобы создать качественную солнечную батарею в домашних условиях, потребует приобрести инвертор. Этот важный элемент конструкции не изготавливается самостоятельно. При покупке руководствуйтесь потребностями вашего помещения (минимальное рекомендуемое значение 1-2 кВт).

Выбор фотоэлементов

Устройство солнечной батареи на современном рынке представлено в виде двух вариантов — сборка солнечной батареи возможна из монокристаллического кремния и поликристаллического:

• первые имеют КПД 13% (отличаются низкой эффективностью когда на улице пасмурно);
• вторые обладают меньшим КПД — 9%, зато они отлично себя проявляют при плохих погодных условиях.

В соответствии с советами специалистов, для того чтобы собрать солнечную батарею своими руками достаточно будет второго варианта.

Фотоэлементы, которые вы будете использовать для изготовления солнечных батарей своими руками, необходимо приобретать одинакового размера. В противном случае электроэнергия, которую они будут генерировать, ограничится показателями наименьшей ячейки.

Другие материалы

Чтобы получить самодельные солнечные батареи вам понадобится:

1. каркас (он может быть изготовлен из дерева, алюминия)
2. фотоэлементы
3. подложка изготовленная по стандартам ДВП
4. стекло (в качестве альтернативы применяется оргстекло)
5. проводники
6. диоды

Выбор места установки

В выборе места при сборке солнечных панелей своими руками, нужно руководствоваться главным принципом — лучи солнца должны попадать на конструкцию настолько перпендикулярно, насколько это возможно.

Самое популярное расположение которое имеют солнечные элементы — крыша помещения. В целом рекомендуется проводить монтаж как можно выше. В качестве альтернативного варианта служат места, куда лучи попадают активнее всего.

Процесс установки

Каркас

В вопросе как собрать солнечную батарею своими руками, первое с чего необходимо начинать — сбор каркаса. Он обеспечит солнечные элементы необходимым уровнем защиты. Для этого понадобятся:

1. уголки изготовленные из алюминия (30х30)
2. в качестве альтернативы применяются деревянные бруски

Первый вариант является более распространенным и эффективным. В качестве инструмента вам потребуется напильник. На одной из полок с его помощью необходимо снять фаску. Делать это нужно под углом в 45 градусов. Взяв за основу тот же угол наклона, отрезайте вторую полку.

Когда элементы каркаса обработаны, их скручивают используя угольники. Материал угольников должен совпадать с материалом каркаса.

После этого настает финальный этап — полностью готовая рама дополняется защитным стеклом. Монтируют его с использованием силикона.

Спайка пластин

Изготовление солнечной батареи своими руками требует особенного внимания к этому этапу. Первое что требует технология производства, понимание базового принципа при спайке:

• последовательное соединение увеличит напряжение;
• параллельное соединение увеличивает силу тока.

Схема солнечной батареи подразумевает зазор величиной в 5 мм при установке кремниевых пластин на стекло. Строго рекомендуется соблюдать это значение, ведь оно необходимо для того чтобы при нагреве погасить температурное расширение частей конструкции.

В преобразователях легко разобраться, ведь их устройство подразумевает всего две дорожки (плюс и минус). Элементы для солнечных батарей необходимо последовательно соединять в одну цепочку.

Рекомендуется не ограничивать себя лишь необходимым количеством панелей. Процесс изготовления солнечных батарей может принести неожиданные сюрпризы — порчу панелей в ходе установки (они хрупки и сделать это не так трудно даже при всей осторожности). По этой причине следует запастись несколькими запасными панелями.

После окончания данных работ остается вывести проводники на общую шину.

Теперь нужно понять, как проверить солнечную батарею и напряжение, которое она будет давать на выходе. Для этих целей используется мультиметр. Оптимальный показатель которым должна обладать батарея изготовленная в домашних условиях — 18-19 вольт.

Собираем панель

Самодельная солнечная панель на этом этапе изготовления особенно ответственный этап. После того как работы с корпусом закончены, в него необходимо поместить преобразователи которые были спаянные ранее. Далее для сборки солнечной батареи выполняются следующие действия:

• на кремниевые элементы (по центру) наносится силикон
• чтобы обеспечить надежную фиксацию сверху накрывают подложку (ДВП)
• далее нужно закрыть конструкцию крышкой
• герметизация стыков (используйте герметик или в качестве альтернативы силикон)

Когда все шаги выполнены и панель приняла окончательный вид, ее необходимо монтировать на каркас или держатель.

Транзисторная батарея

Солнечная батарея своими руками из подручных материалов собирается с использованием диодов и транзисторов, из фольги.

Если вы решили изготовить конструкцию с использованием транзистора, обращайте свое внимание исключительно на такие типы — КТ, П. Это будет наиболее оптимальным выбором по причине полупроводников идеально подходящих для производства электрической энергии.

После того как вы определитесь с нужным количеством радиодеталей, с них убирается металлическая крышка.Зажав радиодеталь в тисках, тщательно срежьте верхнюю часть. Для этих целей подойдет ножовка по металлу. Пластина которая находится во внутренней части будет служить в качестве фотоэлемента.

Дальнейшие действия:

1. сборку должна проходить на поверхности, которая обладает диэлектрическими свойствами
2. используем коллекторный переход (он характеризуется наибольшей разностью потенциалов в отличие от базы и эмиттера)
3. спаивание транзистора происходит в отдельную последовательную цепь
4. цепочки необходимо соединять параллельно

Показатели выдаваемого напряжения от одного транзистора с использованием указанных полупроводников:

• 0,35 вольт
• сила тока при КЗ составляет 0,25 мкА

Таким образом из подручных средств можно создавать эффективные панели своими руками.

Используем диоды

При правильной сборке, солнечная батарея из диодов для частного дома или дачи также может оказаться весьма эффективной. Показатели генерирования напряжения одного диода — 350 мВ.

Чтобы правильно использовать диод своими руками в подобной конструкции, заранее определитесь с оптимальным количеством радиодеталей. Такое производство солнечных батарей для начала работ требует размещение их в емкости для обработки ацетоном.

В качестве альтернативы ацетону можно использовать и другие растворители. Оставить радиодетали в таком положении нужно не менее чем на пару часов.

Такие солнечные батареи для дома своими руками изготавливаются с соблюдением следующих шагов:

1. на пластине проводим разметку, которая будет указывать места для впаивания элементов источника питания
2. размокание позволяет без особого труда снять краску
3. необходимо загнуть плюсовой контакт (для этих целей используем мультиметр)

Изготовления солнечных батарей данного типа для максимальной эффективности в получении напряжения требует вертикального впаивания диодов. Практика подтверждает что это самое оптимальное положение для кристалла.

Солнечная батарея из фольги

Эта методика выделяется гораздо меньшими показателями мощности по сравнению с предыдущими. Солнечные элементы из фольги производятся в соответствии с четкой инструкцией — для начала пригодится медная фольга (45 кв.м.). С нее нужно убрать весь жир:

• используем мыльный раствор
• тщательно промываем руки чтобы исключить образование жировых пятен

Следующий этап обработки — устранение коррозии, защитной оксидной пленки которые располагаются на плоскости отреза. Это легко сделать используя обычный наждак.

Лист фольги необходимо разогреть до такой степени, когда начинается виднеться красно-оранжевые пятна. Финалом этого процесса можно считать принятие поверхностью черного цвета.

Это свидетельствует про образование оксида меди. Лучше всего делать это на горелке электрической плиты. Минимальный показатель ее мощности должен составлять 1,1 кВт.

В целях получения оксидной пленки с оптимальной толщиной, с момента образования оксида, лист нужно прогревать еще полчаса. После такой прожарки можно приступать к дальнейшим шагам:

1. происходит отслоение оксида, весь его остаток устраняется промывкой обычной водой
2. исключается любая деформация листа, сгибания, попытки убрать оксид механическими способами
3. вырезаем еще один лист, опираясь на параметры предыдущего
4. обрезаем горло пластиковой бутылки (от 2 до 5 л.)
5. в нее располагаем два кусочка фольги, после чего закрепляем их
6. исключается любое соприкосновение данных кусков
7. клемма с минусом для обработанного куска, с плюсом для другого
8. банка заливается специальным раствором

Верхняя кромка должна отделяться от электродов на 2,5 см. Чтобы приготовить смесь понадобятся несколько столовых ложек соли. Ее количество должно быть пропорционально объему емкости.

Солнечная батарея из транзисторов, солнечная батарея из светодиодов и другие их разновидности доказали свою эффективность годами практики. Также продуктивным окажется вентилятор на солнечной батарее.

Использование кремниевых и медных типов все активнее применяется нашими соотечественниками. Теперь и вы знаете какое нужно оборудование для производства солнечных батарей, как самостоятельно изготовить необходимый солнечный элемент, качественно провести расчет сечения.

При помощи полученных знаний, можно без особых затруднений самостоятельно изготовить солнечные панели, солнечную панель для дома и дачи использовать крайне эффективно — убедитесь в этом сами!
