Как установить вытяжку в ванной, схема подключения. Вытяжка в ванной комнате: спасение от лишней влаги Как вмонтировать вытяжку в ванной

Для ремонта ванной используются специально разработанные и произведенные строительные материалы с высокой степенью защиты от влаги, так как влажный, теплый микроклимат этого помещения с недостаточной циркуляцией воздуха является губительным для большинства покрытий.

После выполнения гигиенических процедур или стирке воздух насыщается большим количеством горячего пара, который остывает, а затем конденсируется на поверхности мебели, стен, потолка и пола. Вытяжка для ванной решает эту проблему, сохраняя отделку, за счет эффекта конвекции. Установка этого недорого оборудования своими руками увеличивает срок службы материалов, не требуя больших вложений. Эта статья расскажет, как рассчитать и выбрать вытяжку в ванну.

Естественная вытяжка для ванной – система обеспечения циркуляции воздуха в санитарной комнате без установки электрооборудования. Она работает за счет свойств газов при нагревании подниматься вверх, называемого законом конвекции. Такая вытяжка в ванную планируется на этапе создания проекта помещения или дома, так как требует монтажа воздуховодных каналов, выходящих на чердак или крышу.

При создании проекта вытяжки в ванную и туалет руководствуются следующими правилами:

1. Воздуховоды должны иметь строго вертикальную ориентацию, а к каждой вентилируемой комнате подводится собственная шахта.
2. Воздуховодные шахты можно соединить в один общий канал вытяжки для ванной и туалета, помещений кухни и сауны, но только если они располагаются на одном этаже.
3. Вытяжка в ванну, кухню, сауну и туалет объединяются на этаже одним общим каналом, если эти помещения располагаются в одной части дома. Если между вентилируемыми комнатами значительное расстояние, проще сделать отдельные воздуховоды.
4. Естественная вытяжка для ванной имеет маленькую силу тяги, поэтому воздуховодные каналы нужно сделать из материала с гладкой поверхностью.
5. При прокладке воздуховода своими руками, лучше избегать крутых разворотов, выступов и изгибов, чтобы не затруднять циркуляцию воздушных масс.
6. Если при прокладке воздуховода в санитарной комнате никак не обойтись без изгибов, нужно сделать поворот канала плавным с радиусом не менее 100 мм.
7. Внутри одноэтажных зданиий вытяжка в ванну прокладывается через потолок на чердак, а затем на крышу.

Естественная вытяжка для туалета и ванной работает согласно закону конвекции. Более теплый воздух, насыщенный водяными парами, поднимается к потолку санитарной комнату, попадает в воздуховодный канал, а затем вытягивается на улицу за счет разницы внешней и внутренней температуры. Напряжение, которое создается при циркуляции воздушных масс называют силой тяги. Чтобы проверить, работает ли вытяжная вентиляция, своими руками, нужно поднести к решетке спичку: если пламя отклонилось в сторону канала, значит все в порядке.

Принудительная вентиляция

Принцип работы принудительной вытяжки в ванну отличается от естественной вентиляции. Циркуляция воздуха в помещении, оборудованном такой системой, происходит посредством вентилятора, который питает электрическая сеть.

Принудительная вытяжка в ванну устанавливается, если естественная вентиляция не функционирует или силы тяги в ней не хватает, чтобы сделать помещение комфортным для использования. Для этого на входе в воздуховодный канал устанавливают вентилятор, который создает зону с разряженным давлением, затягивая воздух внутрь воздуховода. Для расчета необходимой мощности вентилятора, нужно перемножить:

• Объем помещения. Чтобы вычислить объем ванной комнаты, нужно перемножить длину, ширину и высоту помещения. К примеру, объем ванной с габаритами 3х2х2,2 равняется 13,2 кубических метров.
• Коэффициент частоты использования. Этот показатель может составлять от 5 до 10, исходя из количества проживающих людей. Если в квартире живет 1 человек, он использует санитарную комнату 2 раза за сутки, а значит коэффициент принимает минимальное значение 5. С увеличением количества посещений санузла, увеличивается показатель коэффициента.

Обратите внимание! Внутри ванной комнаты высокая влажность, поэтому использование электрического прибора может быть небезопасно. Поэтому принудительная вытяжка в ванну монтируется с помощью влагостойких вентиляторов. Оборудование с высшей защитой от проникновения влаги маркируется кодом IP 34.

Используемое оборудование

Принудительная вытяжка для ванной организуется за счет использования специального вентиляционного оборудования. Профессиональные мастера для этой задачи рекомендуют использовать бытовые вентиляторы, удаляющих за час 60-250 кубических метров воздуха. Эти приборы легко можно установить своими руками, если правильно подключить к электрической сети. Чтобы узнать, какие модели подойдут для конкретных условий, нужно рассчитать объем помещения и частоту использования ванны.

Бытовые вентиляторы снабжаются следующими дополнительными функциями для удобства эксплуатации:

1. Датчик влажности. Этот определяет, сколько водных паров содержит воздух, а при преодолении критического порога автоматически включается. Эта функция позволяет оптимизировать работу вентилятора, сократив расходы на электроэнергию.
2. Таймер. Если у вентилятора имеется таймер, принудительная вытяжка будет работать строго по часам. Время работы можно настроить на периоды, когда помещение активно используется.
3. Датчик движения. Вытяжка в ванну с датчиком движения включается автоматически, когда внутри помещения кто-то заходит.
4. Обратный клапан. Вытяжка в ванну с обратным клапаном предотвращает проникновение атмосферно воздуха, пыли и посторонних запахов с улицы внутрь жилого помещения, что невероятно удобно для городских домов, построенных на оживленных улицах.

Производители, рекламирующие бытовые вентиляторы, утверждают, что они работают абсолютно бесшумно. Однако, в действительности во время работы вытяжка в ванну производит небольшой шум, который при правильном монтаже будет практически незаметен.

Как правило, принудительная вытяжка в ванну устанавливается силами наемных профессиональных мастеров, поскольку требует подключения к электросети. Однако, при наличии опыта и необходимого инструмента работу можно сделать своими руками.

Монтаж выполняют в следующей последовательности:

Важно! Принудительная вытяжка в ванну должна иметь собственный выключатель. Некоторые мастера соединяют его с выключателем, который отвечает за освещение, но это нерационально, особенно если прибор оснащен автоматикой.

Видео-инструкция

Вентиляционная система в доме является важной его составляющей. Без хорошей вентиляции в ванной комнате появляется неприятный запах, плесень и грибок, негативно влияющие на здоровье и жизнь человека, уменьшающие срок службы сантехники и стиральной машины, а еще они приводят к разрушению стен.

Если вы не желаете дышать затхлым воздухом и бороться с черной плесенью на стенах, то необходимо установить вытяжку в ванной комнате. Именно это место в доме самое «влажное», здесь постоянно оседает конденсат на поверхности стен, зеркал, сантехники и мебели. При отсутствии хорошей вентиляции влага накапливается и портит отделку всей комнаты, образует неприятный запах и пятна плесени.

Видео о вытяжке в ванной комнате:

Естественная и принудительная вентиляции

В зависимости от конкретных условий в доме различают естественную и принудительную вентиляцию. Естественную вентиляцию закладывают еще при проектировании дома - в помещениях с вентиляцией предусматриваются специальные каналы, выводящиеся на чердак. Такие вентиляционные каналы выкладываются кирпичом или используются специальные пластиковые трубы.

Советы по установке естественной вытяжке в ванной:

• один воздуховод нужно использовать для одного помещения;
• воздуховоды лучше проектировать вертикально;
• если ванная комната, туалет, кухня и сауна расположены на одном этаже, то допускается объединение вытяжки в один канал;
• объединенный канал стоит делать максимально гладким, так как вытяжка малонапорная и воздуху ничего не должно мешать - ни выступы, ни крутые повороты. В том случае, если без изгибов не избежать, то делайте его плавным, радиусом не меньше 10 см.

Если у вас постоянно запотевают зеркала, на стенах оседает конденсат и в помещении сыро, то ваша система вентиляции не работает должным образом. Чтобы проверить работоспособность вентиляционного канала поднесите к решетке воздухообменника зажженную спичку - если она затухнет или потянется к решетке, то с вентиляцией все в порядке. А если спичка продолжает гореть, слабо реагирует на тягу, то вентиляция имеет неполадки. В таких случаях устанавливают принудительную вентиляцию. Ее необходимо устанавливать, если работа естественной вытяжки малоэффективна или она вышла из строя, а ремонтировать ее нецелесообразно. Также такая вытяжка уместна, если в ванной планируется установить электросауну.

Стоит обратить внимание, что при монтаже вытяжки в ванной необходимо предусмотреть наличие щели под дверью (толщиной до 2 см). На нее можно установить специальную решетку (продается в строительных магазинах или изготавливается самостоятельно), также можно купить дверь для ванной комнаты с уже предусмотренной решеткой. Без такого зазора коэффициент полезного действия вытяжки будет равен нулю.

При установке принудительной вытяжки в ванной комнате устанавливается . На сегодняшний день производители предлагают широкий ассортимент вентиляторов для ванных комнат, отличающихся формами и размерами, но одинаковые по принципу работы. Специалисты советуют приобретать осевые модели вентиляторов, мощность которых удаление 60-250 кубометров воздуха в час.

Некоторые характеристики вытяжных вентиляторов

Электроприборы, предназначенные для ванных комнат, имеют высокий класс защиты от влажности. Обозначают их маркировкой ІР и числом. Чем выше число, тем выше уровень защиты электроприбора. Рекомендуется выбирать модели маркировки не ниже ІР 34.

Современные вытяжные вентиляторы для ванных оборудованы датчиком движения, то есть система включается, только если в ванной кто-то находится. Датчики влажности, также встроенные в прибор, автоматически включают систему, если увеличивается количество водяного пара в воздухе. В некоторых моделях вентиляторов встроены таймеры, регулирующие время работы системы. Автоматичность приборов позволяет экономить энергоресурсы. Но какой бы современной ни была вентиляционная система, еще никто не придумал абсолютно бесшумных моделей. Правда, на сегодняшний день производятся модели, которые работают негромко и не вызывают раздражения у человека. Если вы считаете, что ваша вытяжка работает достаточно шумно, то можно установить специальный шумоглушитель или верхнюю часть вентиляционного канала отделать звукопоглощающим материалом.

Чтобы избежать попадания воздуха с других помещений устанавливается вентиляционная вытяжка с обратным клапаном. Зачастую такую систему используют в многоэтажных домах.

Установка вытяжки в ванной своими руками

Монтаж вытяжного вентилятора не является тяжелым и трудоемким процессом. Но лучше не доверять установку человеку, не имевшему опыта работы с электросхемами, а поручить это дело специалистам.

Установка вытяжки в ванной подразумевает несколько этапов:

• прокладка кабеля;
• расширение вентиляционного канала (по мере необходимости);
• подключение вытяжки к электросети;
• установка вытяжки в вентиляционный канал;
• задувка монтажной пеной пустого пространства;
• по мере нужности - шпаклевка (только в том случае, если размер отверстия больше, чем размер вентиляционной решетки).

Тщательно продумайте выбор схемы подключения вытяжного вентилятора, ведь переделать ее не всегда возможно и целесообразно.

На сегодняшний день производители вентиляторов предлагают различные способы подключения к электросети. Зачастую это включатель, вмонтированный в корпус вытяжки, как правило, это шнур, свисающий из корпуса. Дернув за него, вы включите или выключите прибор. Но в случае установки вентилятора под потолком, такое включение и выключение будет неудобным.

Следующий способ включения аппарата может происходить вместе с источником освещения - при включении света вытяжка включается, при выключении - выключается. У такого способа есть недостатки - вентилятор может не успеть обновить воздух за то время, что было включено освещение, при ночном посещении санузла раздражающий шум вентилятора может разбудить домочадцев.

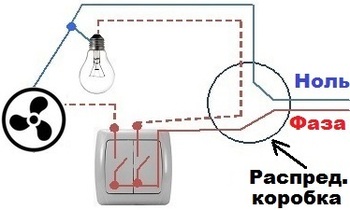

Еще один метод подключения – двухклавишный выключатель. На входе в ванную установите такой вид выключателя – одна клавиша будет отвечать за включение освещения, а вторая – за вытяжной вентилятор. На схеме показано как это сделать.

При укладке проводки важно следить за техникой безопасности. Перед тем как приступить к работе, убедитесь, что электросеть выключена. Соединяя контакты проводов, используйте специальные клеммы, они делают контакт более надежным. К месту установки вентиляции проведите медную проводку. Для маскировки проводов запустите их в пластиковую коробку. Подключив прибор к питанию электросети, можно приступать к креплению вентилятора. Для этого нужно тщательно придерживаться рекомендаций инструкции к вытяжке. В основном последовательность крепления вентилятора такая.

Проблема вентиляции в ванной комнате и туалете довольно часто появляется в многоквартирных домах. Каналы естественной вентиляции в таких зданиях нередко бывают повреждены, вследствие чего не могут выполнять свои функции. Кроме этой проблемы, в зданиях старой постройки при прокладывании вентиляционных каналов расчет воздухообмена производился с учетом деревянных окон, но никак не пластиковых, не пропускающих и грамма воздуха снаружи. Поэтому, чтобы улучшить проветривание в квартире и в санузле, в частности, выполняется установка вентилятора в ванной.

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку . Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м 3 /ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м 3 . Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2 м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности . В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности . Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

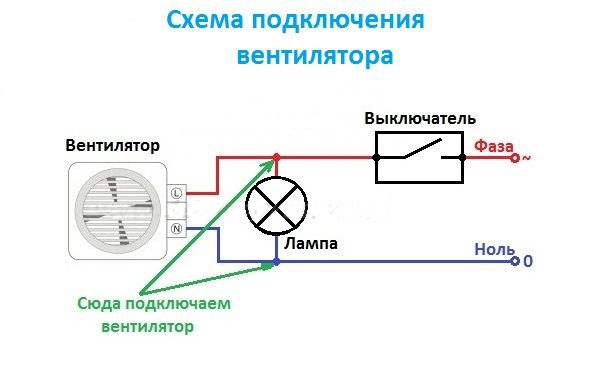

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

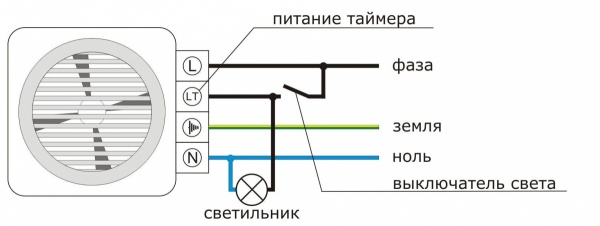

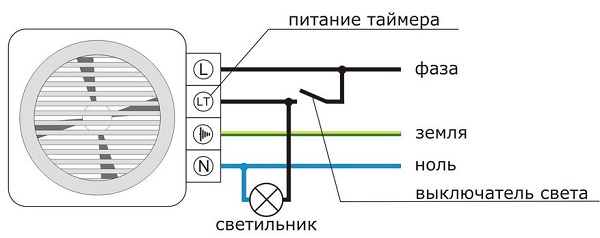

Подключение вентилятора с таймером производится при помощи четырех проводов : L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером . При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении . Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

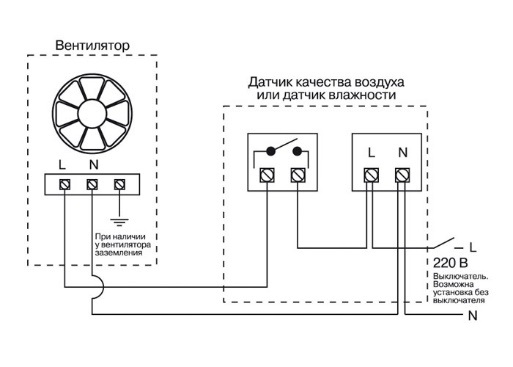

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Настенный монтаж

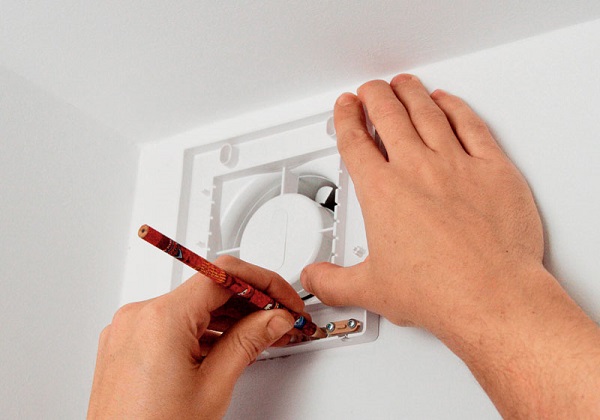

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

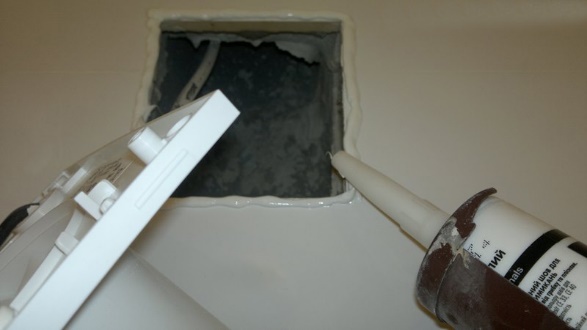

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента :

• приобретите в магазине жидкие гвозди или силиконовый клей;
• зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
• нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

• вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
• зафиксируйте аппарат в таком положении скотчем;
• через 2-3 часа, фиксацию можно снять;
• после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео .

Потолочная установка

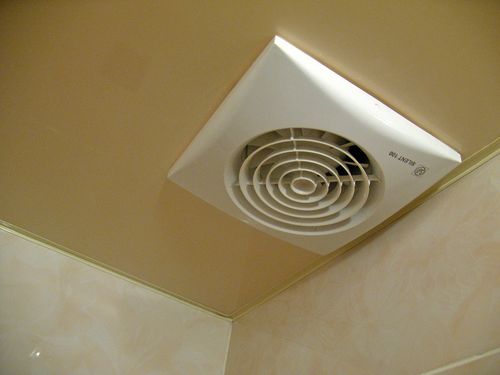

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку . В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

• можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
• провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

Чтобы избавиться от чрезмерной влажности, грибка и плесени, а также с целью создания хорошей циркуляции воздуха, принято обустраивать в ванной принудительную вентиляцию путем установки вытяжек в вентиляционную трубу. Лучше заниматься этим делом в процессе ремонта вашего дома или ванной комнаты, потому что установку вентилятора в ванной желательно заранее предусмотреть. Это не требует от застройщика много затрат, да и лишним не будет.

Необходимость принудительной вентиляции

Принудительную вентиляцию в ванной нужно делать, если обычная система вентиляции не является действенной. Верными признаками неисправной вентиляция являются запотевшие зеркала, конденсат на стенах и постоянная сырость. В санузле без вентилятора появляется неприятный запах и болезнетворные микробы — плесень и грибок, оказывающие негативное влияние на жизнь и здоровье человека, уменьшающие сроки эксплуатации душевой кабины и стиральной машины, а также приводящие к разрушению швов между плиткой.

Если вы столкнулись с этими проблемами, прежде всего нужно проверить вентиляционный канал на исправность. Его проверить очень просто: поднесите к решетке воздухообменника подожженную спичку. Если пламя потянется к решетке или потухнет, то все в порядке с вентиляционным каналом, он отлично справляется с данной площадью ванной комнаты, и дополнительная вентиляция не требуется.

А когда спичка не тухнет, пламя на тягу реагирует слабо, совсем не колышась, то пришло время прочистить воздуховоды и установить вытяжной вентилятор. Для прочистки в вентиляционный канал на крыше опустите конусообразную гирю. При отсутствии тяги «по-старинке» можно проделать под дверью зазор - выпилить кусок двери в ванную в пару сантиметров.

Этот «совет» никакой критики не выдерживает. Он помогает далеко не всегда, во вторых следует помнить, что на улице 21 век, что у многих хозяев установлены дорогие двери, с конструкцией, которая предполагает плотное их закрывание. Как же выглядит даже не самая дорогая дверь после такого рода «модернизации»? Может лучше подумать, как установить вентилятор в ванной комнаты.

Требования к установке вытяжки

Чтобы вентилятор для ванной выполнял свою работу качественно, побеспокойтесь о соблюдении нескольких условий:

• Необходимо обеспечить присутствие вентиляционного канала, что нормально функционирует. Если он засорен, вытяжка вам не поможет. Необходимо в обязательном порядке прочищать канал.
• Помните, что вентилятор, вытягивая влажный воздух, замещает его новым. Таким образом, нужно устроить под дверью в ванную небольшую щель, которая имеет толщину до 2 сантиметров, иначе создать качественную вентиляцию не получится.
• Залогом хорошей вентиляции ванной комнаты является правильно подобранный вентилятор с учетом всех показателей его эксплуатации: производительности, шумовых характеристик, безопасности, функциональности, качества и цены.

Подготовительные работы

Самостоятельное подключение вентилятора в ванной - дело совсем не сложное, но полезное, так как вытяжка необходима каждому помещению такого характера. Выберите для ванной влагозащитный вентилятор с гидростатом, контролирующим в помещении влажность воздуха. Подобный вентилятор включается самостоятельно тогда, когда влажность в ванной увеличивается выше установленного.

Самостоятельная установка вытяжного вентилятора в ванной подразумевает прокладку кабеля, процедуру расширения вентиляционного канала при необходимости, подключение вытяжки к электричеству и непосредственную установку в вентиляционный канал, заделку пустот монтажной пеной, подшпаклевку при желании после становления пены. Процесс - не сложный, и справиться с этим можно собственными силами без привлечения специалистов.

Для увеличения эффективности вентиляции нужно, чтобы с одной стороны ванной комнаты был вход воздуха (приточная вентиляция), а с другой - выход воздуха (вентиляция вытяжная). А вот слишком близкое расположение выхода и входа снижает вентилируемость помещения. Для притока в ванную свежего воздуха внизу двери установите решётку. Её можно приобрести в строительном магазине и установить самостоятельно на любую дверь или приобрести дверь для ванной с уже установленной решёткой.

Подключение вентилятора к электропитанию

Насколько удобным окажется вытяжной вентилятор в использовании, зависит от его технических и функциональных возможностей, а также от метода его включения. Выбирая определенную схему подключения вентилятора в ванной, нужно взвесить все «за» и «против» по возможности, потому что неудачный вариант переделывать не всегда целесообразно.

Использование шнура

Существует несколько вариантов подключения бытовых вытяжных вентиляторов для ванной к питанию электроэнергией. Многие вытяжки оснащены включателем в своем корпусе. Как правило, это шнур, который выходит из корпуса. Дергая за него, осуществляется включение или выключение аппарата.

Однако такие модели не всегда удобны, потому что вентиляторы устанавливаются зачастую под потолком или в другом труднодоступном месте - над ванной или унитазом. Если ремонтные работы в ванной комнате еще не закончены, то подобный вид включения вытяжки представляется самым выгодным, можно дополнительно установить вместо шнура выключатель в удобном месте, проложив отдельный электропровод от вентилятора к нему и спрятав под дальнейшей облицовкой.

С источниками освещения

Включение вентилятора может осуществляться одновременно с источниками освещения. При входе в ванную и включении света вытяжка тоже включается, а соответственно при выключении - выключается, то есть выключатель один на двоих. Однако если в вентиляторе функция «таймер» не предусмотрена, он попросту может не успеть обновить воздух до конца до вашего ухода с помещения. К тому же если вы пойдете в санузел ночью, вы перебудите всех домочадцев раздражающим шумом от вентилятора.

Двухклавишный выключатель

Если в ванной сырости нет и система принудительной вентиляции нужна исключительно при приеме душа или ванны, можете подключить вентилятор к отдельному выключателю непосредственно перед входом в комнату. Установите на входе двухклавишный выключатель: одна клавиша будет отвечать за освещение, а вторая - за вытяжной вентилятор.

Самостоятельное включение

В этом случае вы сами сможете включать вентилятор и выключать его при первой необходимости, дергая за веревочку или нажимая на кнопочку. Автоматическое выключение дополнительно предусматривает установку датчика движения или уровня влажности. Вытяжной вентилятор в ванной начинает работать при установленном уровне влажности или при реагировании на движение людей, а выключается по истечении определенного срока на таймере. Эта методика довольно удобна, но доступна не всем, поэтому используется крайне редко.

Укладка проводки

Осуществляя монтаж вентилятора в ванной и его подключение к электропитанию, нужно соблюдать все нормы безопасности. Перед началом работы стоит убедиться, что электрика в сети выключена. При соединении контактов проводов рекомендуется использовать не «скрутки», а специальные клеммные колодки, которые дают более надежный контакт.

К месту установки вытяжного вентилятора ещё подведите медную проводку. При косметическом ремонте ванной комнаты без замены плитки проводку необходимо пускать поверх плитки. С целью максимальной маскировки кабеля его можно отправить в специальный пластиковый короб. К креплению вентилятора можно приступать после подключения аппарата к электросети.

Подготовка места для вентилятора

Самым удобным местом для установки вытяжного вентилятора в ванной считается выводное отверстие помещения, что ведет в общую шахту. Подобное технологическое отверстие присутствует почти во всех квартирах для создания естественной вентиляции. Стандартный вентиляционный канал способен обеспечить проход воздуха, который нагнетается вентилятором с мощностью не больше 100 метров кубических в час.

Для установки вытяжки в отверстие вентканала её нужно подбирать с учетом диаметра канала для плотной посадки аппарата. Диаметр такого отверстия, как правило, бывает 100, 150 или 125 миллиметров.

Если диаметр вентиляционного канала меньше диаметра вытяжного вентилятора, то вы сможете это легко исправить, нужно только расширить отверстие перфоратором. Если оно получилось большего диаметра, чем аналогичный показатель вентилятора, подберите пластиковую трубу или гофру под диаметр вытяжки и вставьте её в отверстие.

После этого вокруг трубы заделайте пустоты с помощью монтажной пены. После схватывания срежьте излишки пены острым ножом и подшпаклюйте при необходимости. Шпаклевать нужно только в той ситуации, когда размер отверстия превышает размер вентиляционной решётки.

Если ванная комната в вашем доме слишком большая, то вам рекомендуется купить более мощный вытяжной вентилятор. В этом случае для установки такого прибора нужно пробивать в стене дополнительный вентиляционный канал. Подобную процедуру можно доверять исключительно квалифицированным специалистам.

Монтаж вентилятора в ванной

Перед тем, как подключить вентилятор в ванную, стоит проверить наличие в комплекте вкладыша-инструкции, в которой подробно описан процесс установки и эксплуатации аппарата на русском языке. Товары, которые идут без такой инструкции, могут оказаться не качественными или завезенными на территорию страны нелегально, а это провоцирует множество проблем с их техническим обслуживанием и ремонтом.

Установка вытяжки в ванной по времени займет у вас не больше 15 минут. Снимите лицевую крышку аппарата. На место примыкания прибора к стене нанесите силикон или специальный полимерный клей. Пластиковые вентиляторы являются очень легкими, поэтому такой методики закрепления будет вполне достаточно.

Далее вставьте вентилятор в трубу, гофру, или непосредственно в отверстие, плотно прижмите на пару минут к стене и прикрепите на саморезы лицевую крышку, они часто идут в комплекте с вентилятором. Чтобы через просвет вытяжки в ваш дом не проникали различные насекомые, установите на вентилятор перед креплением крышки противомоскитную сеточку.

Теперь вы знаете, как установить вентилятор в ванную. У вытяжных вентиляторов, предназначенных для ванных комнат, множество достоинств, однако практике известен один достаточно большой недостаток - высокие шумовые характеристики. Заглушить прибор получиться только с помощью нескольких способов: вы можете вентиляционный канал отделать специальным звукопоглощающим материалом или установить непосредственно за вентилятором шумоглушитель.

Вентиляция в ванной комнате и туалете является непременным условием, так как именно в этих помещениях повышена общая влажность воздуха и обычно присутствуют неприятные запахи. Если вентиляционная система не установлена или работает недостаточно эффективно, то в комнатах санузла не только будет сохраняться стойкий запах, но и быстро создастся благоприятный микроклимат для развития плесени и грибка, с которыми бороться очень сложно.

Всем известно, что пар и нагретый воздух поднимаются вверх, и если они не будут находить выхода, то большая часть испарений сядет на поверхности потолка и верхней части стен, где чаще всего и можно увидеть черные пятна колоний микрофлоры. Нельзя забывать о том, что любой грибок размножается спорами, которые выбрасываются в воздух. Вместе с воздухом потом они вдыхаются домочадцами, и это может привести к появлению аллергических реакций, болезням дыхательной системы, астме и другим серьезным недугам.

В основном, вопрос о проведении эффективной встает перед владельцами частных домов, так как в многоэтажках это заранее закладывается в проект здания, и вентканалы разведены в помещения санузла и кухни. Впрочем, и для хозяев квартир информация может быть полезной – не всегда «штатная» система вентиляции в полной мере справляется со своими обязанностями, и в ее работу требуется внести определенные коррективы.

Типы систем вентиляции

Прежде всего, следует ознакомиться с существующими системами вентиляции помещений.

Вентиляционные системы подразделяют на два основных типа — естественную и принудительную.

• Естественная вентиляция работает только за счет свободного перемещения воздуха из области повышенного давления к более низкому, то есть без применения специальных приборов и устройств. Именно подобный тип вентиляции запроектирован в квартирах большинства многоэтажных домов. Размер вентиляционных окон (отдушин) в ванной и туалете (отдельных или совмещенных) и на кухне, конфигурация и пропускающая способность вентиляционных стояков рассчитаны таким образом, чтобы создавалось естественное перемещение воздуха от жилых помещений с нужным объемом воздухообмена.

• Принудительная вентиляция подразумевает установку вентиляторов. Очень часто именно такая система устанавливается в санузлах и на кухнях частных домов. Однако, некоторые владельцы жилья в многоэтажках, желая улучшить проветривание помещений, устанавливают вентилятор и в условиях квартиры.

Кроме этого, принудительные вентиляционные системы подразделяют, в зависимости от их основных функций, на следующие типы:

• Вытяжная вентиляция. В этой системе поднимающийся под потолок воздух с помощью вентилятора втягивается и выводится по специальным каналам на улицу. Обычно такую схему применяют в комплексе с естественной вентиляционной системой. Это – самый распространенный вариант для условий частного строительства.

Например, на данной иллюстрации представлен вариант , осуществляющийся посредством поступления воздуха с улицы, с дальнейшим его принудительным отводом через кухню и помещения санитарного назначения.

• – в этой системе вентилятор работает на подачу воздуха, а его выход для полного цикла проветривание производится естественным путем через вентиляционные каналы. На практике в жилом строительстве подобная схема применяется нечасто – здесь важнее создать условия для эффективного выхода воздуха наружу в необходимом объеме.
• Приточно-вытяжная система подразумевает и нагнетание воздуха в помещения, и его принудительный отвод из них. Характерна для объемных сооружений, для домов большой площади, в которых возможностей естественного притока и оттока воздуха явно недостаточно.

Типы вентиляторов

Так как самой эффективной для жилого дома является именно вытяжная система вентиляции, с естественным притоком воздуха через «чистые» жилые помещения и принудительным его отводимо через кухню и санузел, стоит несколько слов сказать о вытяжных вентиляторах. Они подразделяются на типы в соответствии с местами их установки — это осевые, канальные, крышные и радиальные.

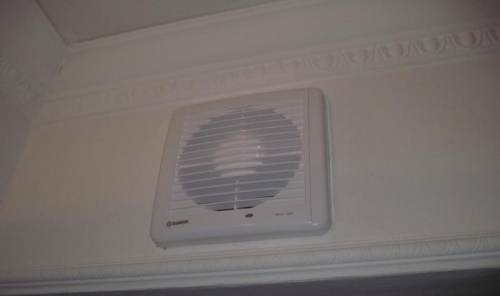

• Осевые настенные (накладные) вентиляторы.

Осевой вентилятор состоит из корпуса, имеющего вид цилиндра, внутри которого расположено колесо с консольными лопастями, установленное на оси электродвигателя. При вращении лопасти захватывают воздух и активизируют его отведение из помещения.

Этот тип прибора закрепляется в окне вентиляционного канала на стене (или потолке) ванной или туалета. Он очень просто монтируется за счет продуманной конструкции, и достаточно эстетично выглядит, поэтому его можно назвать самым популярным для установки как в частном доме, так и в квартирных условиях.

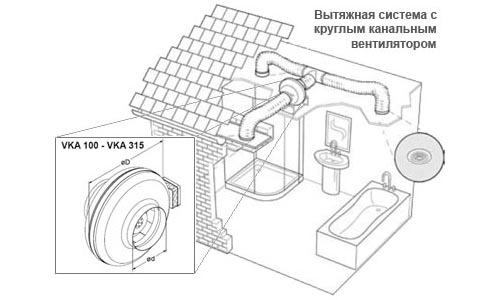

• Канальные вентиляторы

Канальные осевые вентиляторы используют в бытовой практике не так давно и не столь широко, как накладные осевые, так как их самостоятельный монтаж достаточно сложен. Однако, иногда без них нельзя обойтись, например, в тех случаях, когда площадь вентилируемого помещения составляет более 15 м².

Канальные вентиляторы устанавливают и в тех случаях, когда хотят снизить уровень шума от работы прибора в помещении санузла или других помещениях частного дома.

Этот тип вентилятора может быть установлен на различных участках вентиляционного канала. Его располагают в специальном коробчатом корпусе, или же он может сам являться соединительным элементом для двух частей трубы вентиляции. Очень важно, чтобы к прибору был обеспечен свободный доступ, так как его периодически необходимо чистить и смазывать.

Воздуховоды, в которые устанавливаются канальные вентиляторы, бывают трех типов — это гибкие, полужесткие и жесткие.

Гибкие каналы монтируются достаточно легко, поэтому их выбирают чаще всего. Однако, они менее надежны, и их срок службы гораздо меньше, чем у жестких или полужестких воздуховодов. Рачительный хозяин, безусловно, сделает выбор в пользу надежности.

• Радиальные вентиляторы

Радиальный вентилятор состоит из двигателя, расположенного на оси вращения колеса с лопастями, которое помещено в закрытый металлический короб, имеющий характерную спиралевидную форму.

Во время работы лопасти вентилятора начинают вращаться, захватывая воздух из помещения, который от вентилятора попадает через выходное отверстие кожуха в воздуховод.

Для установки в жилых домах рекомендуется выбирать радиальные вентиляторы с лопастями-лопатками загнутыми назад. Хотя у них и несколько ниже показатели создаваемого напора, такие приборы отличаются лучшей «линейностью» в регулировках, большим рабочим диапазоном и, что самое главное, не настолько шумны по сравнению с вентиляторами с лопатками, загнутыми вперед.

Радиальные вентиляторы хорошо переносят повышенные нагрузки и достаточно экономичны в эксплуатации.

• Крышные вентиляторы

Как можно понять уже из названия этих приборов, они устанавливаются на крышах многоквартирных и частных жилых домов.

В конструкцию крышного вентилятора входят такие элементы, как двигатель, колесо с лопастями на оси вращения, виброизолирующие (демпферные) прокладки, устройство для авторегулирования.

Крышный вентилятор может иметь осевую, многолопастную или радиальную конструкцию. Последняя наиболее востребована, так как наименее прихотлива и обеспечивает высокую производительность при минимальных затратах на электроэнергию.

Вентиляционные принудительные системы могут работать как в автоматическом, так и в ручном режиме, иметь один уровень прокачки или несколько скоростей.

• Нерегулируемая вентиляция имеет только два режимных положения: «включено» и «выключено».
• Более гибкой станет система, имеющая несколько скоростей, которые выбираются переключателем.
• Наиболее экономичны в эксплуатации вентиляторы с регулируемым числом оборотов, в которых лопастному колесу придается скорость вращения, соответствующая требуемой текущей нагрузке на систему. Изменение скорости происходит достаточно плавно, с помощью специальных автоматических блоков контроля и управления.

Основные нормативы и требования к организации вентиляции

Самое время перейти к вопросу выбора необходимого и туалета. Но сразу же встанет главный вопрос о его важнейшей характеристике – производительности, то есть возможности прокачать определенный объем воздуха в единицу времени.

В этом аспекте разобраться будет сложно, если для начала не ознакомиться с основными нормативами по организации вентиляции в жилом доме или квартире.

Опираться в этом вопросе необходимо на основной руководящие документы - соответствующих разделах и приложениях СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование») и СНиП 2.08.01-89* («Жилые здания»).

Согласно требованиям этого документа, принудительная искусственная вентиляционная система должна быть установлена в тех помещениях, где она необходима по санитарным нормам, но естественная вентиляция, то есть окно или форточка, в них отсутствует или обычного проветривания недостаточно.

Чтобы не отсылать читателя к таблицам СНиП, ниже приведена обобщенная информация, которая потребуется для расчета вентиляции.

Тип помещения	Нормы вентиляции		Примечания
	Приток воздуха извне	Вытяжка воздуха наружу
Помещения жилой зоны	Кратность воздухообмена – не ниже 0,35 раз/час, но при этом поступление не менее 30 м³ на человека.	-	Расчет ведется от общего объема всей квартиры (дома) или от количества реально проживающих людей
	3 м³ на каждый 1 м² площади жилых помещений	-	Расчет ведется от площади жилых помещений дома
Кухня
· с электроплитой	-	Не менее 60 м³/час
· с 2-х конфорочной газовой плитой	-	Не менее 60 м³/час
· с 3-х конфорочной газовой плитой	-	Не менее 75 м³/час
· с 4-х конфорочной газовой плитой	-	Не менее 90 м³/час
Ванная	Приток из помещений жилой зоны	Не менее 25 м³/час
Уборная отдельная	Приток из помещений жилой зоны	Не менее 25 м³/час
Санузел совмещенный (ванная + уборная) индивидуальные	Приток из помещений жилой зоны	Не менее 50 м³/час

Есть в СНиП, безусловно, нормы и для более специфических посещений: сушилок, гладильных, выделенных прачечных и других. Но в контексте настоящей статьи они нас не особо интересуют – будем говорить о среднестатистических квартирах или домах. Можно вполне ограничиться приведенными выше значениями.

Но для чего нам необходимо знать показатели приточной естественной вентиляции в помещениях жилой зоны? А дело в том, что квартиру или дом следует рассматривать как единый сбалансированный «организм». Чтобы была эффективной, и помещения ванной, туалета и кухни постоянно проветривались поступающим из жилой зоны воздухом, вытяжные устройства, установленные в них, должны суметь справиться с этой задачей. Проще говоря, объем вытягиваемого воздуха никак не может быть меньше, чем поступающего. Есть такое понятие, как уравнение воздушного баланса, и при подборе вентиляционных установок необходимо стремиться к его максимальному соблюдению.

∑Qприт. = ∑Qвыт.

∑Qприт. – необходимый суммарный объем воздуха, поступающий с приточной вентиляцией.

∑Qвыт. – требуемая производительность вытяжной вентиляции.

Несоблюдение этого равенства в ту или иную сторону может вызвать нежелательные последствия – застой воздуха, проникновения запахов из кухни, а еще хуже — из уборной, в жилые комнаты, накопление сырости по углам или на оконных откосах, неприятные сквозняки и другие негативные явления.

Постоянно запотевающие окна – признак плохой вентиляции помещений

Вечно влажная поверхность стекол на окнах – это пол беды, только лишь внешний признак достаточно серьезной проблемы. , и что необходимо предпринять в этом случае – читайте в специальной публикации нашего портала.

Чтобы определиться с правой частью нашего уравнения, придется провести расчеты для необходимого притока воздуха.

Самым правильным подходом станет расчет по трем параметрам – по санитарным нормам на каждого проживающего, по кратности воздухообмена по объему всего дома или квартиры, и по нормативам на каждый метр площади жилых помещений. Затем останется сравнить полученные результаты и выбрать максимальный показатель – он и станет требуемым значение притока воздуха для качественной вентиляции.

Ну а затем, исходя из полученного значения, можно будет перейти к распределению объемов принудительной вытяжной вентиляции, чтобы добиться нужного равенства.

Например, расчет для дома общей площадью 120 квадратных метров.

Есть проблемы с подсчётом площади помещений?

Обычно площадь проще всего взять из имеющегося плана дома. Если его по каким-то причинам нет, но придется вычислить ее самостоятельно. В специальной публикации портала рассмотрены различные примеры – от самых простых прямоугольных помещений до комнат необычной сложной конфигурации, и размешены удобные онлайн-калькуляторы для быстрого и точного расчета.

Для удобства подсчетов можно составить небольшую таблицу:

Помещения дома	Приток воздуха извне			Вытяжка на улицу
Другие данные и ход расчетов	По санитарным нормам на проживающих людей	По кратности воздухообмена от общего объёма помещений	По нормам на 1 м² полезной площади	Установленный минимум	Необходимо в реальный условиях
Количество проживающих	5 чел.	-	-	-	-
Гостиная	-	21 м²	21 м²	-	-
Спальная 1	-	16 м²	16 м²	-	-
Спальная 2	-	14 м²	14 м²	-	-
Детская	-	17 м²	17 м²	-	-
Столовая	-	15 м²	15 м²	-	-
Кухня (газовая плита 4 конфорки)	-	12 м²	-	90 м³ /час	150 м³ /час
Прихожая	-	5 м²	-	-	-
Холл	-	9 м²		-	-
Коридор	-	3 м²	-	-	-
Ванная	-	6 м²	-	25 м³/час	50 м³ /час
Санузел	-	2 м²	-	25 м³/час	50 м³ /час
Площадь в сумме	-	120 м²	83 м²	-	-
Высота потолков	-	3,1 м	-	-	-
Объем в сумме	-	120 × 3,1 = 372 м³	-	-	-
Установленная норма	30 м³/час	0,35 раз/час	3 м³/1 м²	-	-
Расчет	5 × 30 = 150	372 × 0,35 = 130,2	83 × 3 = 249	90 + 25 + 25 = 140	150 + 50 + 50 = 250
Потребность по нормам	150 м³/час	130,2 м³/час		140 м³/час

Итак, из трех рассчитанных значений принимаем максимальное – 249 м³/час, так как оно в полной мере отвечает всем условиям. Округляем его до 250 м³/час, и приводим к этому значению суммарную производительность вытяжной вентиляции на кухне, в ванной и в санузле.

Кухне следует отдать побольше – у нее более значительная площадь и нормы вентиляции в этом помещении жестче. В нашем случае ей можно отвести 150 м³/час. Это может быть суммарно вентиляция + кухонная , но только в том случае, если вытяжка работает с выводом воздуха наружу, а не по принципу рециркуляции.

Оставшиеся 100 м³/час можно равномерно распределить между ванной и туалетом (если планируется установка индивидуальных для каждого помещения осевых вентиляторов). Или же, в том случае, когда эти помещения объединены одной вытяжной системой, можно установить общий канальный или радиальный вентилятор соответствующей производительности. Очевидно, что таких объемов вытяжной вентиляции вполне достаточно в сравнении с минимальными нормами, даже с неплохим запасом.

Итак, все условия в полной мере выполнены, и требуемая производительность вентиляционной установки тоже уже определена.

Другие критерии выбора вентилятора для ванной и туалета

Очень важно знать, на что еще нужно обратить внимание при выборе вытяжного вентилятора для комнат санузла, помимо его производительности. К таким критериям относятся следующие технические и эксплуатационные параметры:

• Уровень создаваемого при работе шума. Функционирование любого вентилирующего прибора сопровождается механическим и аэродинамическим шумом. Эти звуковые колебания распространяются по воздушной среде, по воздуховодам и поверхностям стен внутри которых они проложены.

Механический шум возникает от вибрации колеса с лопастями, электродвигателя и кожуха, в который установлена вся конструкция.

Аэродинамический шум появляется как следствие вихреобразования внутри кожуха у лопастного колеса, на входе и выходе воздуха, при его движении по воздуховодам, а также во время случающихся пульсаций.

Повышенная вибрация и шумность вентиляционной установки способны отрицательно влиять на самочувствие жильцов квартиры или дома.

Поэтому для вентиляторов, устанавливаемых в жилых помещениях, существуют определенные ограничения создаваемого шумового давления, а сам этот параметр обязательно указывается в паспорте изделия (часто – даже в определенном диапазоне удаления от прибора).

Если приобретается вентилятор с возможностью регулировки частоты вращения двигателя и, соответственно, производительности, то следует отдать предпочтение прибору, который справится с необходимой задачей вытяжки требуемого объема воздуха не на своем максимуме, а примерно на 0,5 ÷ 0,7 от своих заложенных возможностей. Так и техника прослужит дольше, и уровень шума значительно снизится – высокие обороты чаще всего и являются основной причиной шумов.

Следует заметить, что на многие вентиляторы производители устанавливает специальные шумоглушители той или иной конструкции – обязательно учтите это при выборе.

Еще одним важным моментом снижения уровня шумов является монтаж вентилятора с предусмотренными прямолинейными участками для стабилизации потока воздуха, снижающими турбулентные явления. Для канального или радиального вентилятора подобные участки желательно оставлять с обеих сторон (для осевого, понятно, это соблюсти в полной мере невозможно). Длина каждого такого участка должна составлять не менее 1,5 внешнего диаметра рабочего колеса (турбины).

• Функциональность вентилятора. Вытяжные вентиляционные системы могут быть автоматическими или стандартными.

Осевые обычные вентиляторы могут работать от ручного включения, или же их встраивают в общую систему освещения помещения, то есть при включении света, включается и вытяжной вентилятор.

Последний вариант более удобен и экономичен, но здесь требуется некоторая осмотрительность, чтобы при выключенном приборе не страдала вся вентиляционная система дома в целом. Отток воздуха из жилой зоны в минимально необходимом объеме должен обеспечиваться постоянно.

Автоматическая конструкция прибора предполагает наличие электронного блока с таймером, на котором устанавливаются время включения, режимы работы и срок выключения вентилятора.

• Безопасность прибора. Так как вентилятор работает от электричества, то для ванных комнат выбираются защищенные от влаги приборы, на упаковке которых должна стоять соответствующая метка.

Выбирая вентилятор, стоит проверить наличие сертификата качества на изделие. Необходимо приобретать подобные приборы обязательно в специализированных магазинах, желательно – модели известных производителей, марка которых сама по себе дает определенную гарантию на продукцию. Не стесняйтесь потребовать проставления в паспорте изделия необходимых отметок о продаже – для обеспечения дальнейшего гарантийного и сервисного обслуживания.

Самостоятельная установка вентиляции

Установить вентилятор в ванной или туалете квартиры совсем просто, так как вентиляционная система в многоэтажных домах уже устроена, а прибор только усилит вытяжку отработанного воздуха вместе с неприятными запахами и влажностью.

Сложнее произвести монтаж вентиляционной системы в частном доме. Но сделать это самостоятельно также вполне возможно. Конечно, лучше всего производить установку всех элементов системы еще на стадии строительства, но нередко приходится проводить эти монтажные работы и в уже готовом строении.

Элементы вентиляционной системы

Если вид вентиляционной системы определен, то нужно подготовить все необходимые для нее элементы по заранее снятым размерам.

• Вентилятор является основным составляющим системы и может быть встроен в стену или потолок, а также в короб воздуховода. В воздуховод прибор встраивается обычно в случае планируемого монтажа сложной вентиляционной системы. Например, если ванная и туалет разделены (или даже разнесены) между собой, то в каждом из помещений можно будет устроить собственное вентиляционное отверстие, от которого отводятся короба или трубы, подключенные затем к единому воздуховоду, оснащенному канальным или радиальным крышным вентилятором.
• Короба воздуховодов могут быть изготовлены из пластика или металла, иметь круглое или прямоугольное сечение. Каждый из них имеет свои преимущества, например, прямоугольный вариант удобнее крепить к потолку или стене, он может идеально расположиться над подвесным или натяжным потолком. Круглое же сечение обеспечивает более эффективный отвод воздуха, так как не имеет внутренних углов, задерживающих его плавное движение или вызывающих завихрения.

Воздуховоды прямоугольного сечения проще крепить к стенам и потоку, но круглые — менее «шумные»

• Поворотные колена используют при использовании жестких коробов. Их устанавливают в сложных конструкциях, при изменении направлении воздуховодов, при выводе через стену или потолок и в других случаях, в соответствии с монтажным планом.
• Соединительные муфты используются для сопряжений отдельных участков воздуховода.
• Обратный клапан устанавливается для того, чтобы избежать обратного тока воздуха при выключенном вентиляторе, или, например, при сильном ветре на улице.
• Элементы для закрепления воздуховодов. Для этого можно использовать самодельные или готовые кронштейны (хомуты), которые устанавливаются обычно через каждые 500÷700 мм, в зависимости от места размещения.
• Вентиляционные решетки, устанавливаемые на входное и выходное отверстия системы, потребуются в тех случаях, если выбран канальный вентилятор, установленный между двух частей воздуховода. Одна вентиляционная решетка будет нужна для монтажа ее на выходное отверстие системы, при установке накладного осевого вентилятора.

Монтаж вентиляционной системы

Монтаж вентиляционной системы проводится по-разному, в зависимости от выбранной конструкции, и от того, обновляется она или же устанавливается заново. Поэтому прежде чем приступать к монтажу, следует составить подробную схему, по которой проще будет работать.

• Если решено обновить уже установленную вентиляционную систему, то лучше всего, по возможности, заменить воздуховод на новый. В том случае, когда этого выполнить не удается, будет необходимо тщательно очистить старый воздуховод от мусора и наслоений на стеках.
• Перед прокладкой вентиляционного короба нужно заранее определить место установки вентилятора. Оптимальным местом установки прибора будет стена, противоположная дверному проему. В этом случае вентиляционная система будет работать более эффективно за счет естественного поступления воздуха в виде сквозняка.
• Следующим шагом в стене прорубается новое или, если это необходимо, расширяется до нужных размеров уже существующее вентиляционное окно.
• Вентиляционный воздуховод выводится в устроенное отверстие, затем постепенно монтируется, прокладывается в соответствии со схемой и закрепляется на чердаке строения, или же проводится через чердачное перекрытие и кровлю.
• Если канал выводится на улицу через наружную стену, то рекомендовано в вентиляционное отверстие со стороны улицы вмонтировать трубу, которую поднимают вертикально не менее чем на 500÷1000 мм. Если же на сквозное отверстие установить только защитную решетку, то помещение не будет успевать нагреваться при работе системы отопления - все тепло сквозняком будет быстро уходить через вентиляцию.

• Вентиляционная труба, выводимая через крышу здания, требует устройства надежной гидроизоляции. Для этой цели можно использовать специальные гидроизолирующие манжеты, которые надеваются на трубу и закрепляются на кровле.

• Другим вариантом установки системы может стать монтаж вентилятора в потолок и подключение его к гибкому вентиляционному воздуховоду (гофротрубе), который соединяется с выходным отверстием, закрытым защитной решеткой, устанавливаемой под софитом крыши. Этот способ монтажа возможен как в комплексе с подвесным потолком, так и без него, так как короб вполне может проходить и по чердаку.

• В случае установки сложной системы вентиляции, когда помещения санузла разделены, а вентиляцию нужно подключить к одному общему воздуховоду, можно поступить так, как показано на данной схеме. В общий канал вентиляции устанавливаются вставки с патрубками, которые будут выходить в комнаты через подвесной потолок, а сам воздуховод может быть выведен на улицу через стену. В этом случае может быть установлено два вентилятора, по одному на каждую комнату или один, канальный либо устанавливаемый со стороны улицы и закрытый специальным кожухом.

• После проведения и закрепления воздуховодов, нужно аккуратно установить сам осевой накладной вентилятор, который вставляют в короб и закрепляют на стене удобным в каждом конкретном случае и, конечно, надежным способом. Следует учесть наличие вибрационных нагрузок, так, чтобы крепежные элементы со временем не разболтались.
• Прежде чем окончательно закреплять накладной осевой вентилятор в окне, нужно подключить прибор к электропитанию. Провод, соединяющий вентилятор с выключателем, рекомендовано заключить в специальный пластиковый кабель-канал, закрепленный на стене, который можно расположить вдоль потолка или скрыть над подвесной конструкцией.

Вентилятор подключается к электропитанию через соединительные клеммы, которые должны быть спрятаны под специальной крышкой или кожухом, чтобы исключалось активное воздействие на них повышенной влажности.

В зависимости от конструкции, клеммная колодка бывает расположена по-разному, но к вентилятору всегда прилагается схема подключения, которая поможет сориентироваться в этом вопросе.

Если принято решение произвести соединить вентилятор с выключателем света, то следует осуществлять эту коммутацию примерно так, как показано на этой схеме:

Подключение подобным способом осуществляется в специально установленной для этого распределительной коробке, где с помощью клеммы соединяются соответственно «нулевые» и «фазные» провода вентилятора и освещения. На выключателе прерывается «фаза», а от него уже идет соединение к обоим приборам.

Кстати, если хорошенько вдуматься, то такая схема весьма нерациональна. Моделируем ситуацию – человек принял ванну или душ, вытерся, оделся, вышел из ванной и погасил за собой свет. За это время избыток влаги вряд ли сможет быть полностью вытянут вентилятором, и в помещении остается «пар столбом». Схожая ситуация и с пользованием уборной. Разумнее будет при таком подключении предусмотреть временную задержку, хотя бы на 5 ÷ 10 минут, установив в цепи вентилятора несложное реле времени.

Кстати, при желании можно в продаже отыскать электронные таймерные устройства управления светом и вентиляцией, разработанные именно для этих целей.

• При установке канального вентилятора, необходимо максимально тщательно продумать подключение его к электропитанию, особенно в том случае, если вентиляционный канал планируется провести через чердачное помещение. Через потолок нужно будет проложить электрический кабель, и он сам по всей своей длине, все его возможные соединения, равно, как и проход через перекрытие, должны быть надежно заизолированы.

• Если система монтируется под потолком помещений, то воздуховод вместе с вентилятором можно спрятать над подвесным потолком. В этом случае вентиляционное отверстие можно организовать в потолке, куда выводится и закрепляется воздуховод, а затем прикрыть это окошко декоративно-функциональной решеткой.

Видео: как самостоятельно установить вытяжной вентилятор в ванной или в туалете

Проверка установленной системы

После завершения монтажа вентиляционной системы, необходимо провести ее проверку. Для того чтобы провести такой контроль, не потребуется никаких инструментов — достаточно поднести к решетке включенного вентилятора листок бумаги или зажженную свечу. Если бумажный лист притянет к решетке, а пламя свечи наклонится к ней, то можно сказать, что вентилятор работает достаточно эффективно.

Если необходимо увеличить тягу, то можно стимулировать небольшой искусственный сквозняк. Для этого в нижней части двери ванной комнаты вырезается узкое щелевидное окно или высверливается ряд отверстий. Эти вырезы затем закрываются с обеих сторон специально предназначенной вентиляционной решеткой. Она, в зависимости от конструкции и типа проделанных отверстий, вставляется в сквозной проем, может быть приклеена к двери или прикручена саморезами.

Зарешеченное «окно» в нижней части двери ванной или туалета

Характерные причины некачественной работы вентиляционной системы

Остается несколько слов сказать и о возможных случаях малоэффективной работы смонтированной вентиляции.

Существует несколько причин, которые могут существенно снизить тягу в системе, и на них следует обратить внимание в первую очередь, прежде, чем бросаться закупать все необходимые элементы для проведения ремонтно-восстановительных мероприятий:

• Некачественный первоначальный монтаж вентиляционной системы или неверный ее расчет.
• Возникшие за время эксплуатации загрязнения или засорения канала – это нередко случается в том ситуации, если со стороны улицы отсутствует или повреждена защитная решетка. Характерная причина – в такой неприкрытой трубе могут свить гнездо птицы или скопиться палая листва.
• Повреждение вентиляционной системы в результате неосторожного проведения каких-либо строительных работ.

Если после проверки всех указанных возможных причин оптимальный воздухообмен не нормализовался, только тогда можно задуматься о замене самого вентилятора или даже реконструкции всей системы.
