Как устроен кондиционер (сплит-система)

Статистика

оконный кондиционер samsung цена Белорусская

кондиционеры lg art cool mirror Белорусская

Сергей Гость

Можно ли самому (в домашних условиях) произвести подключение не привлекая специа-листов и как правильно все сделать?

Основные сложности на мой взгляд возникают при подключении наружного и внутренне-го блоков медными трубками (покупка этих трубок (я нигде не встречал их на рынках. может не внимательно искал) и их развальцовка).

Может еще пропустил основные моменты, думаю в процессе обсуждения всем миром со-образим что к чему и поможем установить кондиционер.

Да кстати забыл сказать кондишн фирмы LG G07LH будет устанавливаться в гостиную комнату площадью 15м2, наружный блок будет вынесен только на лоджию (т.к. 2 этаж и есть возможность его кражи).

Вот вроде и все, с чего начать, наверное с покупки необходимых дополнительных ком-плектующих:

1. Провод Эл. сечением 1.5мм2;

2. Трубка медная 3,8” (для соединения хладогента) (диаметр 9,52) – нигде не встречал на рынках;

3. Трубка медная 1,4” (для соединения конденсата) (диаметр 6,35) – нигде не встре-чал на рынках;

4. Трубы резиновые для помещения медных трубок (используются в качестве изоля-торов);

5. Изолента виниловая;

6. Патрубок с трубкой (для установки в стену);

11. Вилка для подключения к Эл. розетке.

Экокамин Россия — Экокамин Бавария

О магазине

Печи камина Бавария с теплообменником

Печь камин Бавария с теплообменником — это основное звено сложной отопительной системы , следовательно правильный монтаж , бережная эксплуатация и содержание печей каминов особенно необходимы для их безошибочной работы и долговечности.

Монтаж печи камин Бавария с теплообменником должен производится в соответствии с инструкцией и общими правилами проведения монтажа.

Монтаж печи камин Бавария с теплообменником должен осуществляться только квалифицированными специалистами в этой области и руководствоваться Правилами производства работ , ремонта печей и дымовых каналов.

ВАЖНО! Если печь камин Бавария с теплообменником подключена к системе отопления, и при этом не заполнена водой, то топить ее строго запрещается, так как это приведет к повреждению системы отопления.

Схема подключения теплообменника

Бавария Призматик с плитой и теплообменником,схема

Схема подключения кондиционера lg

Разработанная LG Electronics уникальная система очистки воздуха Neo Plasma

пищи и табака, при этом разрушаются клеточные оболочки бактерий,

тем самым уничтожая их

Анти-коррозийное покрытие Gold Fin в кондиционерах LG

Теплообменник кондиционеров LG покрыт золотым антикоррозийным слоем на аллюминиевой поверхности и может сохранять поверхность в первоначальном состоянии без коррозии. Вследствие этого состояние поддерживается на уровне нового.

Начально устанавливаемая температура: 18С (Запомните итоговую устанавливаемую температуру)

Управление устанавливаемой температурой.

— Переустановить кнопку во внутреннем блоке: итоговая температура для запоминания.

Авто очистка в кондиционерах LG NEO plasma

Авто очистка помогает устранять запахи и экономит время на очистку. После использования кондиционера, режим Авто очистка сушит внутренние части кондиционера в течении 30 мин. Это устраняет сырость и плесень, таким образом вы можете наслаждаться воздухом без неприятных запахов и экономить время на очистку.

Модели работающие только на охлаждение: -При выборе режима Авто очистка, она включается автоматически при выключении кондиционера. При автоочистки вентилятор внутрикомнатного блока работает в течении 30 мин.(на низкой скорости) при закрытых выпускных жалюзях. Таким образом, удаляется вся влага из теплообменника.

Модели с тепловым насосом: — В моделях с тепловым насосом (в режиме охлаждения), режим Авто очистка включается так же, как описано выше. Сначала вентилятор работает 13 минут, а потом на 1 минуту включается режим обогрева. После этого вентилятор внутрикомнатного блока включается снова на 2 минуты и работа заканчивается. Таким образом , общее время работы составляет 16 минут, в то время, как в предыдущем случае 30 минут.

После работы на охлаждение, Автоочистка включается автоматически. В течении 30 минут Автоочистка делает внутреннюю часть кондиционера сухой.

Быстрое охлаждение JETCOOL в кондиционерах LG NEO plasma

Функция быстрого охлаждения предназначена для быстрого охлаждения воздуха в комнате.

В этом режиме сильный поток холодного воздуха подается с высокой скоростью в течении 30 минут, пока температура в комнате не достигнет 18С.

4 направления распределения воздушного потока

Видео инструкция "Установка кондиционера от LG"

Описание :
Видео инструкция "Установка кондиционера от LG" представлена компанией R410.com.ua

1. Предохранитель 15 ампер;
2. Кнопка включения вентилятора отопителя;
3. Кнопка включения кондиционера;
4. Аварийный датчик давления;
5. Датчик низкого давления;
6. Реле включения электромагнита компрессора;
7. Электромагнит компрессора;
8. Датчик высокого давления;
9. Реле включения вентилятора охлаждения;
10. Вентилятор охлаждения;
11. Предохранитель 20 ампер.

Вы видите простейшую электрическую схему системы автомобильного кондиционера, как она работает смотрите ниже:

В момент включения зажигания автомобиля, на предохранителях "1” и "11”, появляется 12 вольт, заводим автомобиль. Теперь на этих предохранителях 14 вольт.

Что бы запустить систему АК, включаем кнопку "2” вентилятора отопителя салона. После включения вентилятора, на кнопке "3”, появляется 14 вольт, нажимаем эту кнопку и напряжение доходит до датчика "4”, аварийного отключения системы. (Если в системе кондиционера давление будет превышать 18 бар, датчик разомкнет цепь, и напряжение дальше не пойдет, в следствии, кондиционер отключится, это не даст расти давлению и сбережет целостность системы.) (Такие датчики стоят не на всех системах АК, зачастую они вообще отсутствуют.)

Если датчик "4” сомкнут, напряжение доходит до датчика низкого давлении "5”, который замыкает цепь, когда в системе АК давление превышает 2 бар. (Если датчик разомкнут, значит, в системе недостаточно давления его включить, либо не работает сам датчик).

Если все в порядке, питание приходит на управление реле "6”, после срабатывания реле, с предохранителя "11” питание направляется на электромагнит компрессора ”7”.

Для чего нам нужен датчик высокого давления "8”? Для того что бы избежать неприятностей от избыточного давления в системе АК. Этот датчик должен включится, если в системе давление выше 15-ти бар. После его включения, питание с предохранителя "1”, направляется на управление релюшки "9”. Реле замыкает провод который идет от предохранителя "11”, на дополнительный вентилятор охлаждения "10”.

Вот таким образом и работает простейшая электрическая схема, включения системы автомобильного кондиционера.

В природе существует масса разновидностей управления автомобильным кондиционером, климат контроли, в систему которых входят датчики температур салона, и температуры на улице. На такие системы, схем очень много, поэтому привел в пример только одну, самую простую, для представления того, как в общем включается компрессор кондиционера и от чего включается вентилятор охлаждения. На системах с климат-контролем, установлены датчики температуры окружающей среды, поэтому, если температура окружающей среды ниже плюс пяти градусов по Цельсию, кондиционер тоже не включится. А кондиционер нужно включать зимой, хотя бы два раза в месяц на минут 15-20. Для этого владельцам автомобилей с такой системой управления приходится искать тепленькое место для своего авто, либо феном греть датчик температуры окружающей среды (обычно он установлен спереди, между передним радиатором и бампером).

На автомобилях Mercedes стоят реле, которые управляют отдельно клапанами, которые перекрывают подачу горячего тосола в радиатор печки, или подмешивают его для поддержки той температуры в салоне, которую ВЫ задали.

На некоторых автомобилях климат просто отключает и включает компрессор кондиционера, на других климат просто приоткрывает заслонки и подмешивают горячий воздух для поддержания температуры.

Датчики давления тоже бывают разные, например на автомобилях Renault часто встречаются датчики с тремя выводами, которые не замыкают провод как показано на выше приведенной схеме, а меняют свое сопротивление в зависимости от изменения давления в системе кондиционера.

На автомобилях Peugeot вентилятор охлаждения радиатора кондиционера включается сразу, вместе с компрессором, у них две скорости. Когда давление поднимается к критическому, вентилятор крутится быстрее.

На некоторых моделях Mercedes и BMW, встречались датчики высокого давления, которые в зависимости от давления меняли сопротивление, и вентилятор охлаждения в зависимости от сопротивления датчика набирал обороты (немцы молодцы, интересно придумали, но вентиляторы эти не надежные и цена на них не маленькая, например BMW X5 - вентилятор стоил 500у.е. в 2008 году).

Компрессора тоже по разному включаются, есть включение с помощью электромагнита, есть с помощью электроклапана, который устанавливается непосредственно во внутрь компрессора (внутренности таких компрессоров крутятся постоянно).

ВНИМАНИЕ!!! Если ВЫ, только приобрели автомобиль с кондиционером, включаете его, муфта на компрессоре срабатывает, компрессор начинает вращаться, но холода нет. Выключайте кондиционер и направляйтесь к специалисту по ремонту АК. Дело в том, что наши всеми любимые перекупы, которые занимаются перепродажей автомобилей, зачастую не хотят тратить денег на заправку системы кондиционера, и просят электриков ставить перемычку на датчик низкого давления "5”. Если ее поставить, то электромагнит на компрессоре будет срабатывать, компрессор будет вращаться, в следствии чего, он просто клинит. Компрессор стоит не дешево.

Мой ВАМ совет, купив новый, или подержанный автомобиль с кондиционером, обратитесь к специалисту по ремонту АК.

Почему даже с новым автомобилем? Человек купил новый автомобиль (DAEWOO Nubira), но так как на заводе изготовителе, не добавили в систему АК масло, компрессор заклинил. Ему пришлось покупать новый компрессор за 600у.е.

Схема соединений системы отопления, ветиляции и кондиционирования (начало): 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - монтажный блок предохранителей в салоне; 3 - блок управления вентиляцией, отоплением и кондиционированием; 4 - переключатель режимов работы вентилятора; 5 - выключатель кондиционера; 6 - лампа подсветки; 7 - реле электровентилятора отопителя; 8 - дополнительный резистор электродвигателя вентилятора; 9 - ЭБУ Sirius D4; 10 - ЭБУ MR – 140; 11 - ЭБУ HV-240; 12 - электродвигатель вентилятора отопителя; 13 - регулятор яркости подсветки приборов

Схема соединений системы отопления, ветиляции и кондиционирования (окончание): 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - монтажный блок предохранителей в салоне; 3 - электродвигатель привода заслонки рециркуляции; 4 - реле компрессора кондиционера; 5 - блок управления вентиляцией, отоплением и кондиционированием; 6 - муфта компрессора кондиционера; 7 - ЭБУ Sirius D4; 8 - ЭБУ MR – 140; 9 - ЭБУ HV-240; 10 - реле обогрева заднего стекла

1) Цепь переключателя управления кондиционером, резистора и управления электровентилятором

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКА

s203

s204

2) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ, ПРИВОДА ВПУСКНОЙ ЗАСЛОНКИ И КОМПРЕССОРА КОНДИЦИОНЕРА

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

Сегодня очень многих интересуют принципиальные электрические схемы на сплит системы, на котлы отопления различных марок и моделей, в этой статье мы не будем детально уточнять в каких приборах охлаждения применяется та или иная схема, но разобьём их по производителям микро-чипов

Как оказалось, что принципиальные схемы управления кондиционеров и котлов отопления практически идентичны, т.е. похожи как близнецы и братья.

Основой так называемой похожести является микрочип, или микросхема задающая алгоритм тому или иному процессу управления сигналами как на котлах, так и на сплитах...

Зачем это надо? Имея под рукой принципиальную схему с деталировкой и напряжениям по точкам контроля можно легко определить неисправный элемент платы управления не только сплит-системы, но и практически любого газового, дизельного или комбинированного котла системы отопления и горячего водоснабжения.

Плата управления котла, сплита

Скажу Вам по секрету, что если заказывать оригинальную плату управления котла, сплита отдельно, то получится весьма внушительная сумма исчисляемая в несколько тысяч рублей, но...

это не самое главное, деньги, цена вопроса замены платы сегодня мало кого пугают и останавливают, в конце концов можно и прибор полностью заменить...

Но, фактор времени... как правило сплит системы ломаются летом в самую жару и зной, а котлы и другие приборы отопления частного дома, - ломаются соответственно зимою в процессе интенсивной эксплуатации, это называется Shutdown.

А, при наличии принципиальной электрической схемы можно в один день определиться с неисправностями того или иного алгоритма, отремонтировать плату управления и восстановить работоспособность прибора.

Это особенно актуально для котельного оборудования, что бы не заморозить систему отопления дома надо действовать быстро и оперативно.

Принципиальные электрические схемы управления сплит-системами, котла основанные на различных чипах

ПРИЛОЖЕНИЕ: Принципиальные схемы по производителям контроллера панели:

1. FUJITSU Чипа. Принципиальная схема контроллера Группа E кондиционер воздуха серии с экраном (FUJITSU Chip)
2. Motorola Чипа. Принципиальная схема контроллера панели серии EA Кондиционер (чип Motorola) Motorola кондиционера.
3. Принципиальная схема контроллера Группы Серий HS Кондиционер (чип Motorola) с Renesas.
4. Renesas. Принципиальная схема контроллера Группа E кондиционер воздуха серии с экрана дисплея (с чипом Renesas)

FUJITSU Chip

При покупке комнатного кондиционера очень важно правильно подойти к выбору технических характеристик и ответственно отнестись к установке. По статистике наибольшая часть поломок кондиционеров происходит из-за их неправильной и неквалифицированной установки. Правильная последовательность подключения электрической схемы кондиционера - это залог его качественной и долговременной работоспособности. Если кондиционер все же установлен неправильно, то впоследствии могут проявиться следующие отрицательные характеристики: протекание конденсата внутрь помещения, утечка фреона и др.

Существует два вида установки кондиционеров в помещениях: стандартная и нестандартная. Стандартная установка - самая распространенная, установка кондиционера недалеко от окна, так как компрессор располагается на улице. Возможно, выполнение установки в комнатах с выполненным ремонтом. Такая установка не является дорогостоящей и не занимает много времени.
Нестандартная установка кондиционера достаточно дорогостоящая и кропотливая работа, которую рекомендуется производить только в процессе ремонта помещения, так как она предполагает штробление стен.

Несмотря на то, какой вариант установки Вы выберите, во избежание всех негативных последствий, перед началом монтажа кондиционера и креплений, стоит выяснить важные моменты. Например, такие как схема внешнего соединения и электрическая схема, система электрообеспечения устройства, расположение вводных приспособлений, поперечное сечение проводов и будущие трассы кабелей, выяснить характеристику стены, задействованные для трассы электропроводки. Электрическая схема кондиционера должна соответствовать правилам устройства электроустановок и нормативным документам. Немаловажно участие профессиональной команды специалистов с необходимым оборудованием.

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами.

При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.

Схема холодильного контура

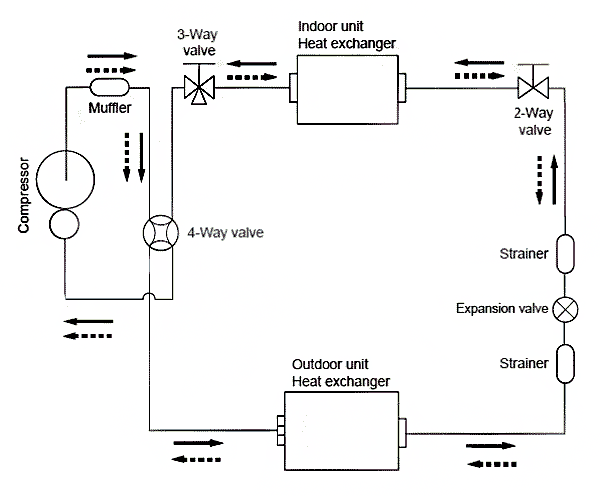

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor - компрессор, "сердце кондиционера". Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger - теплообменник,

• outdoor unit - внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
• indoor unit - внутреннего блока - испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve - расширительный вентиль

По-другому ТРВ - терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах - электронный расширительный вентиль.

2-Way valve - двухходовой вентиль, то есть обычная задвижка, с двумя положениями - открыто и закрыто

3-Way valve - трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve - четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer - фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ - так как влага его закупорит, не давая пройти хладагенту.

Muffler - глушитель

Стрелками указано направление движения фреона по контуру:

• сплошной стрелкой - в режиме охлаждения
• пунктирной стрелкой - в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

• датчики давления
• отделители жидкого хладагента
• линии перепуска
• системы инжекции (впрыска) в компрессор
• маслоотделители

Схема мульти сплит системы

Мульти сплит система - это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor - распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank - ресивер.

Ресивер имеет несколько предназначений - защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Схема электрических соединений внешнего блока сплит системы:

Terminal - клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N - электрическая нейтраль

2 - подача питания на компрессор с платы управления внутреннего блока

3 - подача питания на двигатель вентилятора для работы на 1-ой скорости

4 - подача питания на двигатель вентилятора для работы на 2-ой скорости

5 - подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C - common - общий вывод обмоток компрессора

R - running - рабочая обмотка компрессора

S - starting - фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector - внутренняя защита от перегрузки

Compressor Capacitior - электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor - двигатель, мотор вентилятора

Thermal protector - защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior - рабочий конденсатор двигателя вентилятора

SV - solenoid valve - электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот - к внешнему блоку)

L, N - электрическая линия и нейтраль однофазного питания

Filter Board - плата фильтра, уменьшает уровень помех в сети питания

Control Board - плата управления - управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay - главное реле - силовое реле, подающее напряжение на компрессор.

Display board - модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor - термистор, терморезистор, датчик температуры

Room temp. - датчик температуры воздуха в комнате

Pipe temp. - датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

• пульте управления - для поддержания температуры в точке нахождения пульта (например,режим "I Feel").
• на входе, выходе и в средней точки испарителя

Step motor - шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор
