Работа электрической схемы кондиционера

Кондиционеры — самая востребованная техника в жаркий период года. Именно поэтому они широко используются в офисах, домах, квартирах и т. д. Системы кондиционирования характеризуются сложностью установки, поэтому пользователи часто обращаются за помощью к специалистам. Если разобраться в схеме, то можно произвести подключение .

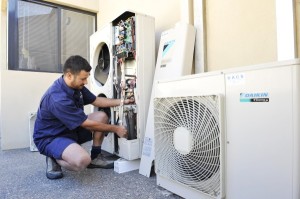

Монтаж внутреннего и наружного блока

Для того чтобы обеспечить высокий уровень работоспособности систем кондиционирования, важно правильно произвести монтаж внутреннего и наружного блоков. Монтаж внутреннего блока осуществляется на специальные пластины, которые поставляются в комплекте.

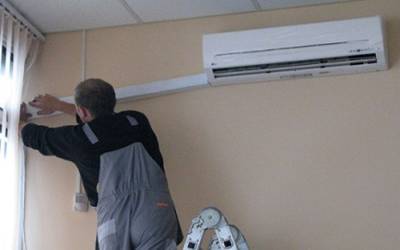

Крепление монтажной пластины производится в месте установки внутреннего блока системы кондиционирования. Для того чтобы обеспечить надежную работу блока и предотвратить вытекание конденсата, необходимо правильно закрепить пластины. Вначале размечают места отверстий в пластине на стене и с помощью перфоратора просверливают дыры. В них производится установка дюбелей. Монтажная пластина крепится к стене посредством вкручивания саморезов в дюбеля. Завершающий этап - установка внутреннего блока на пластину.

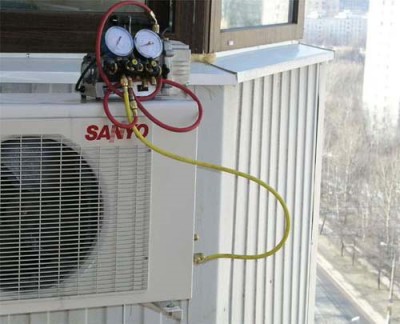

Установка наружного блока производится с внешней стороны здания. Для обеспечения удобства при его обслуживании крепление делают сбоку от окна или под ним. Подключение наружного блока кондиционера производится с помощью специального приспособления, которое поставляется в комплекте.

ВАЖНО! С целью обеспечения эффективной работы блока, производится установка на расстоянии 10 сантиметров от стены.

Особенности подключения трассы

Многие люди спрашивают, как подключить кондиционер своими руками. Выполнить самостоятельно достаточно просто — всего лишь нужно знать схему подключения кондиционера. В ней немаловажную роль играет трасса, которая состоит из:

• дренажного трубопровода;
• проводов электропитания;
• управления оборудованием;
• фреоновой магистрали.

Подключение кондиционера к электросети требует измерения длины трасы. К этому показателю добавляют 30-50 сантиметров. Изначально производится проводка медных трубок, которые разрезаются с помощью трубореза.

Внимание! При прокладке медных трубок применять ножовку или болгарку для их нарезания категорически запрещается. Это объясняется тем, что в процессе резки такими инструментами, возникает стружка, попадание которой в систему кондиционирования приводит ее поломке.

Подключение кондиционера требует помещения в термоизоляционную оболочку трубопроводов перед монтажом, а отверстия закрываются пробками для исключения возможности проникновения внутрь пыли. Все составляющие трассы складывают вместе и скрепляют с помощью виниловой изоленты. Далее производится установка трассы на место.

После того как коммуникации будут проложены, приступают к подсоединению фреоновой магистрали и электрической проводки. Вы можете самостоятельно произвести подключение кондиционера к электросети — схема прилагается в комплекте. В ней подробно изображен способ подключения кондиционера к электросети.

ВАЖНО! При монтаже электрической системы необходимо все действия выполнять строго по схеме. В противном случае кондиционер может сгореть при первом включении по причине короткого замыкания.

Следующим этапом монтажа является корректировка длины трубок и снятие заусениц. С этой целью используют ример. Гайку продевают и развальцовывают каждый край трубок. Затем, подсоединяем края трубок к штуцерам внутреннего и наружного блока. При помощи динамометрического ключа максимально качественно затягиваем гайки.

ПРЕДУПРЕЖДЕНИЕ! Если гайки будут недостаточно затянуты, то они со временем немного открутятся, что негативно отразится на работе системы кондиционирования.

После подключения трассы, производят проверку ее герметичности. На видео можно ознакомиться с технологией проверки герметичности. Далее производят удаление влаги и воздуха из системы. С этой целью используют вакуумный насос. Подключают его к сервисному порту наружного блока через манометричный корректор. Откачка воздуха и влаги должна осуществляться в течение получаса. Следующим этапом является заполнение контура фреоном.

Предупреждение! При отсутствии герметичности трассы, может произойти утечка фреона — частая причина поломки систем кондиционирования. Схема подключения компрессора кондиционера покажет, как герметично соединить трассу.

Особенности подключения компрессоров

Рассмотрим подробно, как подключить компрессор от кондиционера бк 1500. Производится подсоединение с учетом:

• особенностей самого компрессора;
• используемого системой кондиционирования напряжения;
• мощности систем кондиционирования.

Компрессор системы кондиционирования осуществляет пуск за несколько секунд.

Схема работы

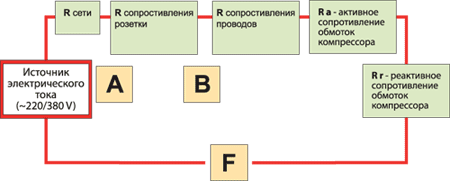

Подключение компрессора кондиционера - простая задача. Любые из двух выходов компрессора подключаются к сети питания. От третьего выхода подсоединяется клемма. Ко второму выходу подключается проводка. Завершаем подсоединение компрессора, проверяем уровень его работоспособности. Для этого система кондиционирования включается на несколько минут и определяется степень нагрева компрессора.

Внимание! Если компрессор нагревается сильно и быстро, то это говорит о плохой работе проводки. Для исправления проблем ее меняют местами на выходе компрессора.

Автомобильные системы кондиционирования имеют отличие от стационарных. Поэтому при их установке, используется схема подключения кондиционера Panasonic на Лада Гранту. Правильное подсоединение систем кондиционирования в транспортном средстве будет гарантировать ему отменную работоспособность.

Пример подключения систем кондиционирования

Подключение мобильного кондиционера производится в такой же последовательности, как и стационарного. Подключение к электросети своими руками производится в несколько этапов. Изначально в электрическом щитке производится установка отдельного автомата, предназначенного для кондиционера. Далее осуществляется подсоединение фазного провода трехжильного кабеля, имеющего черную или коричневую окраску к фазной клемме автомата. Провод кабеля синего цвета подсоединяется к нулевой шине электрического щитка. К заземляющему проводу электропроводки производится крепление желто-зеленого провода, при его наличии.

ВАЖНО! Подключение электрической проводки должно осуществляться правильно. В противном случае можно привести систему кондиционирования к серьезной поломке или полному выходу из строя.

При отсутствии заземления, используют для защиты от поражения электрическим током дифференциальное реле. Если вы не знаете, как подключить кондиционер своими руками, видео вам расскажет об этом. С его помощью вы также можете узнать об особенностях подсоединения диффузного реле.

Если вы хотите узнать, как подключить напольный кондиционер, то вам необходимо изначально произвести монтаж его внутреннего блока. С этой целью используют трехфазный кабель с тремя проводками разного цвета:

• черного;
• синего;
• зеленого.

Иногда окрас одного проводка может быть желто-зеленого цвета. Электросхема подключения кондиционера расскажет подробно о монтаже внутреннего блока. Провод, характеризующийся наличием черной оплетки и идущий от автомата, подключают к L-клемме. Провода, идущие от автомата-щитка и имеющие синий цвет, подключаются к N-клемме. Во внутреннем блоке устройства производится подсоединение проводки желто-зеленой окраски к клеммной массе. Схема подключения кондиционера «Калина» показывает точно такой же монтаж систем кондиционирования.

Внимание! Подключение внешнего блока систем кондиционирования производится по такой же схеме. При монтаже наружного блока применяют проводку с сечением - 3х2,5 миллиметра.

Производится установка выходного автомата на ток нагрузки в электрическом щитке. При проведении монтажа электрической проводки используют специальные трубки. Если электрическая проводка укладывается вместе с дренажом или возле мест протекания фреона, тогда используют гофрированную трубку.

Подключить систему кондиционирования своими руками вполне возможно. Для этого необходимо изучить инструкцию и все действия выполнять в строгом соответствии с ней.

Принцип работы любого кондиционера основан на свойстве жидкостей поглощать тепло при испарении и выделять его при конденсации. Чтобы понять, каким образом происходит этот процесс, рассмотрим схему кондиционера и его устройство на примере сплит-системы:

Основными узлами любого кондиционера являются:

• Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
• Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).
• Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
• ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.
• Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Они используются для более интенсивного теплообмена с окружающим воздухом.

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла. В процессе работы кондиционера происходит следующий процесс:

• В компрессор из испарителя поступает газообразный фреон под низким давлением в 3 - 5 атмосфер и температурой 10 - 20°С.
• Компрессор сжимает фреон до давления 15 - 25 атмосфер, в результате чего фреон нагревается до 70 - 90°С и поступает в конденсатор.
• Конденсатор обдувается воздухом, имеющим температуру ниже температуры фреона, в результате фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. При этом воздух, проходящий через конденсатор, нагревается. На выходе из конденсатора фреон находится в жидком состоянии, под высоким давлением, температура фреона на 10 - 20°С выше температуры атмосферного воздуха.
• Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в бытовых кондиционерах выполняется в виде капилляра (длинной тонкой медной трубки, свитой в спираль). В результате прохождения через капилляр давление фреона понижается до 3 - 5 атмосфер и фреон остывает, часть фреона может при этом испариться.
• После ТРВ смесь жидкого и газообразного фреона с низким давлением и низкой температурой поступает в испаритель, который обдувается комнатным воздухом. В испарителе фреон полностью переходит в газообразное состояние, забирая у воздуха тепло, в результате воздух в комнате охлаждается. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя. В «теплых» кондиционерах в холодильный контур дополнительно устанавливается четырехходовой клапан (на схеме не показан), который позволяет изменить направление движения фреона, меняя испаритель и конденсатор местами. В этом случае внутренний блок кондиционера нагревает воздух, а наружный блок охлаждает его.

Отметим, что одна из наиболее серьезных проблем при работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. Тогда на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате происходит гидроудар и компрессор выходит из строя. Причин, по которым фреон может не успевать испариться, может быть несколько. Самые распространенные — загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и работа кондиционера при низких температурах наружного воздуха (в этом случае в испаритель поступает переохлажденный фреон).

Многие из нас пользуются дома или на работе агрегатами для охлаждения воздуха в помещениях – кондиционерами. Но о том, как они функционируют, знает далеко не каждый. Задача данной статьи – объяснить устройство и принцип работы сплит-системы, что наиболее часто встречаются в нашей повседневной жизни.

Устройство бытового кондиционера

Современная сплит – система разделена на две части – наружный и внутренний блоки. Каждый из них выполняет свою функцию и содержит набор соответствующего оборудования. Внутри корпуса наружного блока находится теплообменник – конденсатор, вентилятор, призванный прогонять через него воздух, и компрессор – нагнетатель давления. Из более мелких, но не менее важных функциональных элементов следует выделить осушитель, расширительный клапан и соединительные трубки из меди. Кроме того, устройство данного узла предусматривает запитку от электросети, для чего в нем имеется необходимые электротехнические элементы, а также средства автоматизации.

Примечание. В случае когда конструкцией предусматривается работа сплит-системы на обогрев, в наружном блоке дополнительно установлен четырехходовой клапан с электроприводом, подогреватель компрессора и регулятор давления конденсации.

Внутренняя часть кондиционера помимо корпуса содержит теплообменник – испаритель с , фильтрующие элементы, жалюзи для направления потока воздуха и ванночку для сбора конденсата. Между внутренним и наружным блоком прокладываются 2 магистрали для хладоносителя, по трубе с большим диаметром он движется в виде газа, с меньшим – в жидком состоянии. Ниже на рисунке показано устройство сплит-системы с указанием основных элементов:

1 – компрессор; 2 – четырехходовой клапан для переключения режимов «зима – лето»; 3 – электронный блок; 4 – осевой вентилятор; 5 – теплообменник – конденсатор; 6 – магистрали для хладагента; 7 – центробежный вентилятор; 8 – теплообменник – испаритель; 9 – фильтр грубой очистки; 10 – фильтр тонкой очистки.

Принцип работы

Сплит – система, как и всякая холодильная машина, отличается очень высокой эффективностью. Для примера: охладитель, потребляющий электрическую мощность в размере 1 кВт, обладает холодопроизводительностью ориентировочно 3 кВт. При этом никакие законы сохранения энергии не нарушаются и КПД установки вовсе не 300%, как можно подумать.

Следует понимать, что принцип работы кондиционера заключается не в производстве холода, а в переносе тепловой энергии из одного места в другое посредством хладагента, называемого рабочим телом.

В качестве рабочего тела выступает фреон, чья температура кипения почти на 100 ºС ниже того же показателя у воды. Хитрость состоит в том, что для парообразования любая жидкость должна получить большое количество тепловой энергии, ее рабочее тело и отнимает у комнатного воздуха в испарителе. В физике эта энергия называется удельной теплотой парообразования.

Испаренный во внутреннем блоке фреон по трубке большого диаметра поступает в компрессор, создающий давление в сплит-системе и далее, в теплообменник – конденсатор. Рабочее тело, находящееся под давлением, интенсивно конденсируется в нем при контакте с наружным воздухом, высвобождая в атмосферу ранее поглощенное тепло. Только теперь это называется удельной теплотой конденсации, при постоянном количестве фреона в системе ее величина равна затраченной энергии парообразования. Как происходит описанный процесс, показывает схема работы кондиционера сплит-системы:

После перехода в жидкую фазу хладагент проходит через осушитель с целью отделения влаги и входит в расширительный клапан. Здесь за счет резкого увеличения размера канала (сопла) снижается давление и рабочее тело снова возвращается в испаритель за очередной порцией тепла.

Из электрооборудования, потребляющего значительную мощность, на схеме можно увидеть два вентилятора и компрессор, остальные источники энергопотребления ничтожно малы. То есть, приведенный в примере 1 кВт электричества расходуется лишь на вращение осей вентиляторов и компрессора, всю остальную работу проделывает фреон.

Все прочие функции – за системами автоматики. По достижении установленной температуры в помещении датчик подает сигнал на блок управления, а тот останавливает компрессор и вентиляторы, процесс прекращается. Воздушная среда в комнате нагрелась, - и датчик снова инициирует запуск охладителя, такая циклическая работа идет непрерывно. В то же время инверторные сплит – системы, чья конструкция немного отличается от устройства обычных кондиционеров, никогда не останавливают процесс. Такие агрегаты характеризуются плавным изменением температуры и тихим режимом работы компрессора.

Примечание. При интенсивных процессах теплообмена на ребрах испарителя и конденсатора выпадает влага, содержащаяся в воздухе, для ее сбора и отвода конструкция кондиционера предусматривает ванночку и систему трубок.

Для перехода установки в режим подогрева воздуха происходит переключение направления движения рабочего тела, вследствие чего теплообменники меняются функциями, наружный становится испарителем и отбирает теплоту из окружающей среды, а внутренний действует как конденсатор, передавая эту энергию в помещение. Для перераспределения потоков в схему введен четырехходовой клапан, чтобы не приходилось мудрить с компрессором.

Заключение
Сплит – система, как и другие холодильные машины, является очень экономичной в силу эффективности своей работы. Именно по этой причине они получили широкую популярность для создания комфортных условий в зданиях различного назначения.

Как работает система чиллер-фанкойл Что такое инверторный кондиционер Как включить кондиционер на обогрев Как выполняется антибактериальная чистка кондиционера

Вот и сбылась ваша мечта - в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети - его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.

Необходимо помнить, что электрическая схема подключения кондиционера, используемого в быту, существенно отличается от аналогичного подключения полупромышленных моделей, которые устанавливаются в офисах. Домашние имеют только однофазное подключение .

На практике существуют два основных способа, при помощи которых осуществляется подключение сплит системы:

• прямое подключение через розетку;
• отдельное проведение провода к электрощиту.

Первый вариант идеально подходит для всех бытовых устройств - они повсеместно только таким способом вводятся в эксплуатацию. Подключение любой системы кондиционирования осуществляется в несколько приемов, которые необходимо соблюдать неукоснительно, когда вы решили все сделать самостоятельно.

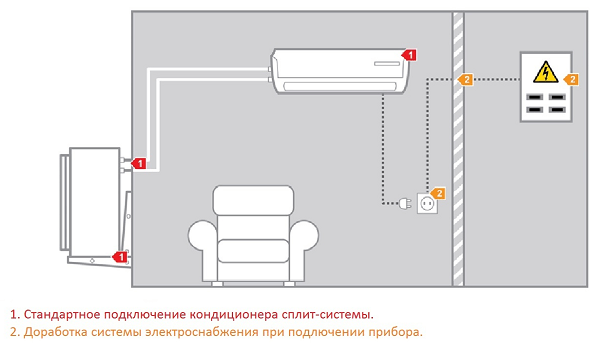

Схема подключения кондиционера к электросети

На рисунке показана схема подключения кондиционера к электросети, а также различные подсоединения между модулями системы, кроме этого, вам обязательно понадобится принципиальная электрическая схема кондиционера приобретенной модели.

Первый способ

Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю :

• прокладываем провод, который будет соединять два блока;
• проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
• средней мощности устройства подключаются напрямую через обыкновенную розетку.

Последний вариант для подключения кондиционера применяют в определенных случаях:

• мощность изделия невелика;
• климатическая система оконного или мобильного класса;
• в квартире установлена сеть достаточной мощности;
• временное расположение агрегата;
• к этой линии нельзя подсоединять другие бытовые приборы.

Важно! Чтобы подсоединить внутренний блок, нужно использовать усиленные розетки и установить рядом автомат защиты.

Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.

Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:

• схема работы изделия;
• принципиальная схема подключения - общая;
• электросхема подсоединения внешнего и внутреннего блока.

Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки - этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы , чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

Важно! Если для вас схема системы непонятна, нет практики в работе с электричеством, то лучше не пытайтесь подключить сплит систему самому, а вызывайте профессионала.

Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:

• старая проводка, где использовалась алюминиевая проволока;
• сечения проводов слишком маленькое - они не выдержат нагрузки;
• состояние проводки требует срочную ее замену;
• нет качественного заземления, элементарной защиты от перепада напряжения.

Системы кондиционирования - довольно нежные устройства, поэтому их надо подключать только к исправной электросети , чтобы не тратить семейный бюджет на очень дорогой ремонт.

Второй способ

Специалисты советуют использовать самый надежный и безопасный вариант подсоединения кондиционера - индивидуальный кабель, который обеспечивает стабильность работы устройства. Если установить отдельную защиту - УЗО (устройство защитного отключения), то она защитит изделие от любого перепада напряжения или перегрузки сети, а индивидуальная линия позволит разместить модули системы на любом месте.

Стандартные требования к составляющим отдельной электрической линии:

• обязательно наличие УЗО или АЗО (автомат защитного отключения);
• все жилы должны быть из меди;
• диаметр провода должен соответствовать размеру, прописанному производителем;
• оборудовать отдельное заземление для всей линии.

Электрические жгуты пропускаются в защитный шланг, затем укладываются в специальной конструкции короба из пластика, чтобы не нарушать целостность стен. Посмотрите, как делают подключение профессионалы на специальном видео:

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

От конструкции изделия не зависит, откуда идет кабель подсоединения к розетке - от испарителя или внешнего модуля.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия - надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5- 2,5 квадрата (мм 2), а сила тока при этом будет соответственно до 18 ампер и более.

Если расстояние между системой и электрощитом до 10 м, то подойдет сечение в 1,5 мм 2 , когда расстояние больше, тогда и сечение увеличивается.

Для эффективной работы климатических систем используют медные провода : для однофазного подключения - 3 жилы, для трехфазного варианта - 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку , то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной - по аналогии с ним.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения , сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

М икропроцессорное управление сплит-системой осуществляется с пульта управления микропроцессором, который обычно устанавливается во внутреннем блоке. Микропроцессор позволяет выполнять следующие функции:

запоминания и воспроизведения после выключения и последующего включения системы всех установленных с пульта управления параметров;

задержки пуска компрессора на 3...6 мин после выключения системы;

контроля температуры испарителя внутреннего блока в режиме охлаждения. Когда температура испарителя будет ниже -1 °С, включается защита от обмерзания;

задержки защиты от обмерзания, которая не включается в течение первых 5 мин работы компрессора. Защита от обмерзания работает следующим образом - компрессор выключается, а вентилятор внутреннего блока работает с постоянной скоростью 5 мин, после этого, защита остается включенной до достижения заданного уровня температуры;

обеспечения автоматической продолжительности включения и стоянки компрессора: если компрессор работает непрерывно более 1 ч 45 мин, компрессор будет остановлен на 3 мин, затем включен, и цикл повторяется; то же самое происходит при температуре в помещении 26 °С в течение 1 ч 45 мин и при частоте вращения вентилятора «низкая», «средняя» в течение 1 ч 45 мин; в режиме осушения при температуре выше 23 °С и включенном термостате компрессор работает 8 мин и 3 мин стоит, при выключенном термостате 1 мин работает и 4 мин стоит; при температуре ниже 23 °С и включенном термостате компрессор работает в течение 2 мин с последующей остановкой на 3 мин, при выключенном термостате 1 мин работает и 4 мин стоит;

установления частоты вращения вентилятора: в автоматическом режиме выбираются следующие частоты вращения вентилятора внутреннего блока: при разности температур заданной и в помещении, равной 2 °С - «высокая», при разности 1... 2 °С - «средняя», если разность менее 1 °С - «низкая»; в режиме обогрева частота вращения вентилятора внутреннего блока при температуре в помещении ниже чем на 2 °С, - «высокая», при температуре в помещении ниже заданной на 1... 2 °С - «средняя», при температуре на 1 °С ниже заданной она становится «низкой»; в режиме обогрева при температуре испарителя ниже 15 °С вентилятор внутреннего блока не включается. При температуре до 18 °С вентилятор работает на «низкой» частоте вращения. Когда температура испарителя достигнет 22 °С, вентилятор начинает работать с заданной частотой вращения; в режиме обогрева при выключенном термисторе частота вращения вентилятора устанавливается самой «низкой». После включения термостата и достижения температуры на испарителе 22 °С частота вращения устанавливается на заданном уровне.

З ащита по высокому давлению в режиме обогрева осуществляется по показаниям термистора внутреннего блока. При температуре внутреннего блока 50... 52 °С наружный вентилятор выключается, а при температуре 46... 48 °С включается.

При выключенном наружном вентиляторе режим оттаивания теплообменника наружного блока не включается.

Оттаивание теплообменника наружного блока контролируется терми-стором, установленным на теплообменнике.

Оттаивание начинается при достижении следующих условий: в режиме обогрева система проработала 40 мин; температура теплообменника достигла значения ниже -3 °С; с момента отключения защиты по высокому давлению прошло менее 4 мин 15 с.

Оттаивание прекращается при достижении температуры на термисторе 3,1 °С или если длительность оттаивания превысила 10 мин.

Четырехходовой клапан устанавливается в нужное положение за 5 с до запуска компрессора.

Электродвигатель вентилятора внутреннего блока оснащается датчиком частоты вращения. Сигнал от датчика поступает на микропроцессор. Сравнивая текущую частоту с заданной, микропроцессор корректирует токи таким образом, чтобы частота приближалась к заданному уровню плавно. Благодаря этому снижается уровень шумов при переходе от одного режима к другому. Если сигнал обратной связи по частоте вращения не поступает в течение 12 с, электродвигатель вентилятора считается заблокированным. Вентилятор выключается и снова включается через 3 мин.

Привод жалюзи обычно оборудуется шаговым двигателем, приводящим в движение жалюзи. Направление движения, скорость и угол наклона регулируются микропроцессором в зависимости от температуры в помещении.

Исправность большинства бытовых кондиционеров контролируется световыми сигналами (мигание индикаторной лампочки). Если она не мигает при нажатии аварийного выключателя, необходимо проверить плату управления. Набор световых сигналов может быть разный, для их идентификации необходимо использовать сервисную инструкцию, но примерный перечень миганий индикаторной лампочки вследствие определенных неисправностей может быть следующим:

мигает один раз - неисправны соединения внутреннего и внешнего блоков;

мигает два раза - термистор комнатной температуры и термис-тор внутреннего блока;

мигает три раза - мотор вентилятора внутреннего блока;

мигает пять раз - схема питания наружного блока;

мигает шесть раз - термистор внешнего блока;

мигает семь раз - плата управления наружного блока;

мигает десять раз - дренажная система.
