Как закрепить трубы в штробе кирпичной стены

Штробление стен под трубы – необходимая часть работ при укладке скрытого водопровода. Замаскировать в стене можно прямые участки, монолитно спаянные и условно-разборные узлы всех видов труб.

Необходимость штробления стен

Маскировка труб отопления неактуальна: открытая поверхность отдает тепло. Желание спрятать в толщу материала неприглядные узлы возникает при монтаже водопровода и канализации. Этот прием расширяет декоративные возможности для дальнейшей отделки помещения и уменьшает риск механического повреждения конструкций. «Невидимость» труб визуально расширяет комнату, снижает вероятность термических ожогов о нагретую поверхность и травм при ударах о выступающие участки.

Мастера рекомендуют маскировать все виды труб, кроме тех, что выполняют и декоративные функции (например, медных). При отсутствии возможности сделать углубления в существующей стене, можно воспользоваться техникой создания фальшивой: конструкция изготавливается из гипсокартона. Недостаток этого приема - сокращение площади комнаты, и так, как правило, не отличающейся большим метражом.

Эластичные трубы в штробе

Требования к скрытым коммуникациям

Правила скрытой укладки труб предписаны в нормативных документах. Прежде чем выбирать технику, как проштробить стену под трубы, стоит ознакомиться со СНиПами по этому вопросу. Требования и запреты:

1. Недопустимо штробление под трубы несущих стен, так как эти работы влияют на устойчивость всего здания. Перед планировкой разводки водопровода необходимо ознакомиться с проектной документацией конкретной постройки.
2. В толщу стены укладываются только трубы, соединенные в монолитной технике сварки или пайки. Для конструкций на основе разборной или условно-разборной арматуры необходимо обеспечить доступ ко всем узлам. Это требование выполняется организацией смотровых люков и съемных панелей.
3. При прокладке водопровода из металлических или металлопластиковых конструкций требуется учитывать схему прокладки электрических сетей. Предварительный «прозвон» стен специальной аппаратурой убережет от неприятных сюрпризов. На время штробления в зоне возможного прохождения кабелей и скрытой проводки участок работ должен быть обесточен.
4. Размер штробы определяют с учетом направления разводки и коэффициента линейного расширения конкретного использующегося материала. Он минимален у металлических труб и армированных алюминием полимерных образцов. Полипропиленовая труба в штробе расширяется и поперек, и вдоль. Канал должен быть рассчитан на такое увеличение. На каждые 3 метра проводящих горячий носитель коммуникаций должна быть организована одна компенсационная развязка. Такие узлы делаются в «карманах» или широкой штробе. При отсутствии необходимого пространства расширяющаяся труба будет деформировать стенку канала: участок декоративной отделки быстро придет в негодность.
5. Труба в штробе закрепляется хомутами. Даже при максимальном изгибе она не должна касаться стенок канала: халатное отношение к этому пункту приведет к появлению посторонних шумов при эксплуатации системы. В целях профилактики стука и для максимального сохранения температуры проводимого носителя трубы горячего водопровода внутри штробы можно обернуть теплоизолятором. Профессионалы часто применяют пассивный к поражению грибком и устойчивый к влаге «Энергофлекс».
6. При герметизации штробы материал не должен плотно прилегать к колену. Штроба заделывается с образованием воздушной полости, а не заливается составом.
7. Макет водопроводной разводки, на котором указаны согласованные точки входа и выхода системы в общественные коллекторы, должен храниться на случай необходимости быстро найти трубы в толще стены. При качественном проведении работ сделать это визуально будет невозможно.

Штробление стен под трубы

Этапы укладки труб

Техника скрытой укладки труб включает несколько этапов, каждый из которых необходим:

• проработка схемы разводки, уточнение всех обстоятельств и создание плана;
• штробление под трубы;
• очистка и укрепление созданного канала;
• укладка и монтаж труб;
• закрепление колен внутри канала пластиковыми хомутами;
• подключение входов и выходов системы;
• тестовый пуск коммуникации и контроль герметичности;
• маскировка полости и создание смотровых отверстий;
• декоративная отделка стены

Техника и инструмент

Решая, как штробить стену под трубу, необходимо выяснить характеристики: материал, плотность, состав смесей. Штробление выполняется:

• вручную молотком и зубилом;
• болгаркой;
• ударной дрелью или перфоратором;
• специальным штроборезом.

Первый способ самый трудоемкий, он подходит только для достаточно мягких стен, не содержащих арматурных вставок. Штробление плотного бетона вручную займет много времени и сил. Преимущество техники в точности работ.

Работа болгаркой сложна необходимостью контролировать нажатие на инструмент: сделать единую глубину на всем отрезке работ проблематично. Детальная доработка и выравнивание проводятся зубилом. Болгарка сокращает временные затраты на создание основной колеи и дает достаточно ровную линию среза материала.

Дрелью или перфоратором в материале пробиваются точки. Расстояние между ними должно составлять 1-2 см. Затем выемки углубляются и объединяются насадкой в форме лопатки.

Штроборез – профессиональный инструмент, рассчитанный именно на такой вид работ. Только он может обеспечить ровный по глубине и форме канал, максимально облегчая усилия мастера. Штроборезом нарезаются линии, затем выбирается середина полости. Качество работ выигрывает по сравнению с другими техниками.

Профессиональный штроборез, который можно взять в аренду, если нет необходимости в покупке, оборудован специальным пылесосом. Использование маски-лепестка это не исключает. Штробление под трубы - пыльная работа, Закрыть предотвращающей порчу поверхностей пленкой стоит не только все предметы в помещении, где ведутся работы, но и мягкую мебель в соседних комнатах.

Видео: правила штробления стен

Штробление стен под водопровод относится к капитальному ремонту помещения. Использование профессионального инструмента в разы сократит продолжительность работ и вероятность критических ошибок при прокладке коммуникаций. Предварительная консультация со специалистом упростит задачу и сэкономит время.

31 Июль, 2016
Специализация: отделка фасадов, внутренняя отделка, строительство дач, гаражей. Опыт любителя-огородника и садовода. Также имеется опыт ремонта автомобилей и мотоциклов. Хобби: игра ни гитаре и много чего еще, на что не хватает времени:)

Коммуникации, как известно, не придают привлекательности никакому интерьеру, поэтому многие люди в процессе ремонта жилья стараются спрятать в стенах водопроводы и теплопроводы. Для этого всегда требуется штробление стен под трубы. С одной стороны в этой операции нет ничего сложного, но с другой – прежде чем приступить к работе, необходимо знать некоторые ее нюансы и тонкости.

В данной статье, как вы наверняка догадались, я подробно расскажу как проштробить стену под трубы несколькими способами.

Инструменты

Процесс штробления, а также его скорость и трудоемкость зависит от инструмента, которым выполняется работа. Наиболее эффективными для выполнения этой операции являются следующие инструменты;

• перфоратор;
• болгарка;
• штроборез.

Конечно, для штробления вам понадобятся и другие некоторые инструменты:

• рулетка;
• строительный уровень;
• карандаш;
• прибор для обнаружения скрытой проводки (если отсутствует схема ее расположения).

После подготовки всех этих инструментов можно приступать к работе.

Технология штробления

Вне зависимости от типа инструмента, которым вы будете выполнять штробление, данную процедуру можно условно поделит на несколько этапов:

Если вы не желаете самостоятельно заниматься данной работой или у вас нет необходимого инструмента , можно обратиться за помощью к специалистам. Стоимость штробления стен под трубы в среднем составляет около 300 рублей за погонный метр.

Подготовка и нанесение разметки

Штробление каналов в стенах начинается с выполнения разметки:

1. если у вас отсутствует схема расположения проводки в стенах, прежде чем выполнить разметку, убедитесь что на участке, где вы планируете выполнить штробы, отсутствуют скрытые провода. Для этих целей существуют специальные приборы;

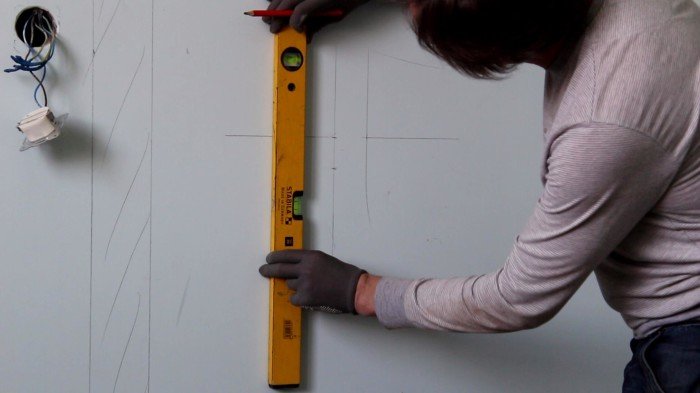

2. далее воспользуйтесь строительным уровнем и карандашом, чтобы нанести разметку. Как правило, она выполняется согласно проекту будущего трубопровода.
   В процессе нанесения разметки имейте в виду, что ширина штроб должна быть такой, чтобы в них могли поместиться трубы с;
3. в завершение работы убедитесь, что разметка нанесена правильно.

После нанесения разметки ее можно измерять рулеткой. Таким образом, вы узнаете точное количество труб, которое понадобится для монтажа трубопровода.

Перфоратором

Штробление перфоратором является наиболее распространенным способом обустройства каналов в стенах для труб своими руками, так как перфоратор имеется практически у каждого домашнего умельца. Кроме того, данный способ является безопасным и в то же время универсальным – подобным образом вы можете выполнить каналы в стене из любых материалов, будь то бетон или кирпич.

Работа выполняется в такой последовательности:

1. прежде всего, нужно выполнить отверстия вдоль намеченных линий. Если штроба выполняется в бетонной стене , то используйте для этих целей бур с победитовым наконечником. Что касается расстояния межу отверстиями, то чем оно меньше, тем лучше;
2. затем переключите инструмент в режим удара, после чего смените бур на зубило;
3. после этого соедините отверстия межу собой при помощи зубила;

1. далее нужно подчистить канал при помощи зубила или специальной лопатки для штробления. При этом учтите, что глубина должна быть такой, чтобы в пространство канала могла поместиться не только труба с утеплителем, но и штукатурный раствор;
2. в завершение работы очистите штробу от пыли и прочего мусора. Для этого пропылесосьте канал или оботрите его влажной тряпкой. Следует отметить, что данный этап выполняется вне зависимости от того, каким инструментом осуществлялось штробление.

Если вам необходимо проштробить панельную несущую стену , имейте в виду, что глубина канала не должна достигать арматуры. Кроме того, не допускается диагональное штробление.

В итоге у вас должен получиться ровный и аккуратный канал, без каких либо выбоин и неровностей.

Болгаркой

Теперь рассмотрим как штробить стену под трубу. Прежде всего отмечу, что болгарка является очень травмоопасным инструментом . Поэтому при работе с ней обязательно соблюдайте технику безопасности и используйте лишь качественные диски, предназначенные для той поверхности, которую вы будете обрабатывать.

В то же время использование болгарки имеет свои преимущества:

• края каналов получаются ровными;
• процесс выполнения штроб происходит гораздо быстрей, чем при использовании перфоратора.

Инструкция по работе с болгаркой в данном случае выглядит так:

1. установите на болгарку круг с алмазным напылением по;
2. затем выполните разрезы по намеченным линиям разметки;

1. после этого выбейте бороздки при помощи зубила и полотка. При необходимости, посередине бороздки можно выполнить еще один разрез, чтобы упростить работу. В некоторых случаях для выдалбливания бороздок лучше воспользоваться перфоратором.

В процессе выполнения штроб болгаркой образуется много пыли. Поэтому используйте перфоратор и другие средства индивидуальной защиты.

Штроборезом

Штроборез позволяет быстро и без особых усилий выполнять каналы под трубы в стенах из любых материалов . Этот инструмент напоминает болгарку с несколькими параллельно расположенными дисками. Дорогие модели штроборезов оснащаются пылесосами, что позволяет осуществлять данную процедуру без пыли.

Процесс выполнения каналов штроборезом достаточно простой:

1. прежде всего, нужно настроить ширину штробы и глубину реза. У разных моделей инструмента настройка может выполняться по-разному;
2. далее выполняется разрез по намеченной линии. Данная процедура выполняется по такому же принципу, как и штробление болгаркой, с той лишь разницей, что за один проход вы выполняете сразу два реза;
3. в завершение работы надо выдолбить бороздки, после чего очистить получившиеся каналы.

Следует отметить, что цена мощного штробореза, которым можно выполнить каналы для труб, достаточно высокая – более 10000 рублей. Поэтому для ремонта в пределах одной квартиры или дома целесообразней воспользоваться болгаркой.

Вывод

В целом штробление стен под трубы является достаточно простой процедурой. Однако, она тоже требует соблюдения определенной технологии. В таком случае вы сэкономите множество сил и времени, а также избежите ошибок и переделок.

Из видео в этой статье вы можете получить дополнительную информацию о том, как выполняется штробление стен болгаркой. Если же у вас возникли вопросы, задавайте их в комментариях, и я с радостью вам отвечу.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Для того чтобы помещения дома выглядели аккуратно и привлекательно, все необходимые для комфортного проживания линии и магистрали коммуникационных систем обычно прокладываются внутри стен. Для монтажа электросетей, водопроводных и отопительных труб в последних предварительно продалбливаются длинные каналы - штробы. При этом используются специальные инструменты, к примеру болгарка. На заключительном этапе, после прокладки линии, выполняется заделка штробы. Производить эту процедуру, конечно же, следует правильно. Иначе стены в последующем будут выглядеть неаккуратно.

Для чего могут выполняться штробы

Чаще всего каналы в стенах продалбливаются при проведении электропроводки. Водопроводные трубы и магистрали котла обычно пускают снаружи. Это обеспечивает легкий доступ при необходимости их ремонта. Однако иногда и такие линии прокладывают внутри стен.

Штробление под коммуникационные системы может производиться в любом строительном материале: бетоне, кирпиче, пеноблоках. В брусчатых или рубленых домах проводку пускают обычно снаружи. Ведь материал это легковоспламеняющийся. Штробление в данном случае производится в основном только под розетки.

Технология выдалбливания

Собственно, сама процедура проделывания канала под электропроводку или трубы технологически несложна. Однако работа это обычно трудоемкая и грязная. Перед штроблением рекомендуется накрыть тканью, пленкой или бумагой всю мебель и полы. Пыли во время проделывания канала обычно бывает очень много. Самому мастеру, выполняющему штробление, рекомендуется надеть респиратор.

В качестве инструмента при прокладке канала обычно используется болгарка. Также мастера часто используют специальное приспособление - штроборез. Предварительно в стене прорезываются два параллельных паза, расстояние между которыми должно быть равно необходимой ширине канала. Далее материал стены между прорезями просто-напросто выбивается перфоратором.

После прокладки проводки или труб приступают к заделке штробы. Эта операция также выполняется с использованием особых приспособлений.

Стоимость штробления и заделки

Очень часто владельцы домов и квартир монтируют скрытую проводку или трубы самостоятельно. Однако иногда целесообразнее нанять для этой цели специалистов. Стоят работы по проделыванию канала под провода или отопительные магистрали относительно недорого. То же самое касается и заделки штроб. Цена на подобные работы в комплексе зависит от ширины канала и его длины. Один погонный метр штробы 20х20 мм, к примеру, стоит около 150 р, 60х60 мм - 300 р, 100х100 мм - 700 р.

Вот примерно на такую стоимость и следует ориентироваться, решив поручить специалистам такую операцию, как выполнение и заделка штроб. Смета в данном случае составляется чаще всего без учета материала стен. И в бетоне, и в пеноблоке, и в кирпиче прорезываются и заделываются штробы по одной технологии.

Какие понадобятся инструменты и материалы

Таким образом, расценки на заделку штроб (и их продалбливание) относительно невелики. Но выполнить эту работу самостоятельно, конечно же, обойдется еще дешевле. В бетоне, пеноблоках и кирпиче штробы чаще всего заделывают с помощью цемента. Но при желании можно использовать для этой цели и шпаклевку, ротбанд и т. д. Иногда каналы закрывают и с помощью алебастра. Однако использовать этот материал опытные мастера советуют только в крайнем случае. Дело в том, что алебастр при высыхании способен значительно увеличиваться в объеме. В результате стенки канала могут быть просто-напросто разрушены.

Штробы под розетки в дереве обычно корректируют особой смесью, состоящей из опилок и клея ПВА либо краски.

В качестве инструментов при заделке канала используются:

• шпатель;
• ведро и совок;
• перфоратор.

Как закрыть канал в бетоне или кирпиче

В таких стенах заделка штроб производится чаще всего с использованием цементного раствора . Приготавливают его на основе крупного песка в пропорции 1:3. Можно также купить готовую цементную смесь , предназначенную для кладки стен или заливки фундаментов. Сухой строительный состав засыпают в ведро и заливают водой. Количество последней рассчитывают исходя из того, что готовая смесь должна иметь достаточно густую консистенцию. Проверить правильность приготовления раствора можно простым мастерком. Им нужно подцепить часть смеси и перевернуть его. Готовый раствор вниз упасть не должен.

Для пластичности в смесь можно добавить немного извести. Собственно, сама заделка штроб в стене производится с помощью шпателя. На этот инструмент набирают немного смеси, а затем наносят ее на штробу, стараясь заполнять последнюю без пустот. Каждую порцию раствора тщательно выравнивают по поверхности стены, двигая шпателем вдоль канала и поперек него.

После высыхания раствора (примерно через сутки) поверхность заделанного канала зачищают крупной наждачкой. Далее участок дополнительно выравнивают с помощью финишной шпаклевки. На следующем этапе можно приступать, собственно, к отделке стен.

Порядок действий при использовании шпаклевки будет точно таким же. Смесь сначала разводится водой, согласно инструкции производителя. Далее с ее помощью аккуратно заделывается штроба. Финишный материал в данном случае можно не использовать.

Гнездо под розетку в деревянной стене

Вот таким вот образом и выполняется в бетонных или кирпичных стенах заделка штроб. Цена за метр работы в данном случае, как уже упоминалось, относительно невелика. Монтаж скрытой проводки в деревянном доме - операция гораздо более сложная и дорогостоящая.

Провода в рубленом или брусчатом доме могут протягиваться только открытым способом. То есть в стены их прятать нельзя. Так предписывает техника безопасности. Скрывают провода в данном случае особыми способами (к примеру, пропуская их через перекрытия).

Скрытая же установка розетки в деревянную стену возможна только в одном случае. Монтаж ее должен производиться по особой технологии, обеспечивающей безопасность. Сначала штробится гнездо в бревне или бурсе. Затем в него вставляется подрозетник из толстого металла. Далее сверлятся каналы под металлические трубки для проводки.

Заделка штробы с помощью каких-либо составов в данном случае не требуется. Утопленная розетка обычно сама по себе выглядит достаточно эстетично. Однако иногда случается так, что вокруг подрозетника остаются некрасивые щели. В этом случае исправить ситуацию можно с помощью специального состава, приготовленного с использованием опилок.

Сделать такой замазочный материал самостоятельно несложно. Для этого нужно приготовить мелкие опилки (можно взять те же, что остались после штробления) и клей ПВА. Также в качестве связующего допускается использовать эпоксидку. При желании, конечно же, можно приобрести в магазине и готовую корректировочную смесь для дерева.

Приготавливается шпаклевка для рубленых или брусчатых стен путем простого смешивания опилок и клея. Готовый состав должен иметь консистенцию сметаны. При приготовлении шпаклевки клей нужно вливать в опилки, а не наоборот.

Канализационные трубопроводы выполняют важную задачу по обеспечению жизнедеятельности человека. В квартире или частном доме смонтировать такую магистраль можно своими руками, если знать как правильно выполняется разводка канализационных труб . Все основные и главные особенности этого процесса отражены в статье.

Подготовительные работы

Перед началом монтажа трубопровода, составляются чертежи канализационных труб. Они необходимы для проектирования наиболее оптимальных способов подключения санитарных приборов и выполнения точного расчета необходимой трубопроводной продукции.

Кроме того, схема поможет определить, какое количество фасонных деталей необходимо закупить для будущей канализации. Для прокладки канализационного трубопровода не нужен специальный инструмент. Можно вполне обойтись ножовкой, напильником и рулеткой.

Обязательно при покупке трубной и фасонной канализационной продукции необходимо убедиться в наличии на всех элементах уплотнительных манжет. Резинки не должны иметь никаких повреждений, иначе не гарантируется герметичность соединения.

Прокладка магистрали

Монтаж канализационного трубопровода выполняется в несколько этапов:

1. Резка пластиковых канализационных деталей проводится обычной ножовкой (по металлу) или специальными ножницами.
2. Обязательно необходимо обычным напильником снять фаску приблизительно под углом 15º. Фаска необходима для:
   • упрощения сборки трубопровода;
   • минимизации риска повреждения уплотнительного кольца при соединении труб.

При монтаже канализационной магистрали разрезать и уменьшать длину фасонных изделий трубопровода строго запрещается.

1. Перед непосредственной сборкой магистрали вся разводка труб канализации раскладывается на пол согласно схеме прокладки. После проверки наличия всех фасонных деталей и соответствия необходимой длине всех участков труб, можно приступать к сборке изделий в единую систему.

1. Для облегчения соединения деталей необходимо силиконовым герметиком смазать элементы, которые будут сопрягаться. Благодаря применению герметика:
   • значительно упрощается соединение деталей трубопровода;
   • сохраняются резиновые манжеты;
   • исключается слипание манжет с трубами.

1. По причине температурных изменений длины трубы, необходимо предусмотреть на прямом участке компенсирующий зазор. Для этого на прямолинейном стыке соединительные детали задвинуть сначала до упора, а затем трубу выдвинуть на 1,0 см.

Оптимальный уклон

Канализация является безнапорной системой, в которой сточные воды перемещаются самотеком. Поэтому, разводка канализационных труб в ванной, кухне и других помещениях считается выполненной правильно, если выдержан необходимый уклон системы.

Многие начинающие мастера допускают большую ошибку думая, что чем больше уклон канализационной трубы, тем лучше. Дело в том, что по трубам течет не однородная сточная вода. В ней находятся также кухонные стоки в виде жира и других примесей. Поэтому скорость транспортировки канализационных стоков не одинаковая.

При слишком большом уклоне, вода будет эффективно выводиться из системы, а остатки пищи и жиры будут оседать на внутренностях труб в виде отложений. Если же уклон выбран оптимально, то жидкая среда будет успевать перемещать с собой твердые остатки.

Согласно строительным нормам и правилам, оптимальным считается уклон (на каждый метр) для изделий:

• до 50,0 мм в диаметре – 3,0 см;
• до 100,0 мм в диаметре – 2,0 см.

Порядок крепления труб

Правильное и надежное крепление трубопровода – очень важный этап при монтаже системы трубопровода. Вдоль стен трубы фиксируются с помощью специальных хомутов. Расстояние между хомутами обычно выбирают равное 10 диаметрам трубы. Хомуты делятся на:

• жесткие с резиновыми уплотнителями;
• плавающие (без уплотнителя).

Особенности прокладки труб в штробах

При прокладке трубопровода в штробах перед их бетонированием необходимо:

1. Выставить правильный уклон системы.
2. Предусмотреть температурные зазоры.
3. Обеспечить расположение труб без искривлений и внутренних напряжений.
4. Исключить смещение труб при их бетонировании.
5. Надежно загерметизировать все зазоры специальной лентой.

Устройство деревянных полов в деревянном срубе

Штробление стен под трубы – необходимая часть работ при укладке скрытого водопровода. Замаскировать в стене можно прямые участки, монолитно спаянные и условно-разборные узлы всех видов труб.

Необходимость штробления стен

Маскировка труб отопления неактуальна: открытая поверхность отдает тепло. Желание спрятать в толщу материала неприглядные узлы возникает при монтаже водопровода и канализации. Этот прием расширяет декоративные возможности для дальнейшей отделки помещения и уменьшает риск механического повреждения конструкций. «Невидимость» труб визуально расширяет комнату, снижает вероятность термических ожогов о нагретую поверхность и травм при ударах о выступающие участки.

Мастера рекомендуют маскировать все виды труб, кроме тех, что выполняют и декоративные функции (например, медных). При отсутствии возможности сделать углубления в существующей стене, можно воспользоваться техникой создания фальшивой: конструкция изготавливается из гипсокартона. Недостаток этого приема - сокращение площади комнаты, и так, как правило, не отличающейся большим метражом.

Эластичные трубы в штробе

Требования к скрытым коммуникациям

Правила скрытой укладки труб предписаны в нормативных документах. Прежде чем выбирать технику, как проштробить стену под трубы, стоит ознакомиться со СНиПами по этому вопросу. Требования и запреты:

1. Недопустимо штробление под трубы несущих стен, так как эти работы влияют на устойчивость всего здания. Перед планировкой разводки водопровода необходимо ознакомиться с проектной документацией конкретной постройки.
2. В толщу стены укладываются только трубы, соединенные в монолитной технике сварки или пайки. Для конструкций на основе разборной или условно-разборной арматуры необходимо обеспечить доступ ко всем узлам. Это требование выполняется организацией смотровых люков и съемных панелей.
3. При прокладке водопровода из металлических или металлопластиковых конструкций требуется учитывать схему прокладки электрических сетей. Предварительный «прозвон» стен специальной аппаратурой убережет от неприятных сюрпризов. На время штробления в зоне возможного прохождения кабелей и скрытой проводки участок работ должен быть обесточен.
4. Размер штробы определяют с учетом направления разводки и коэффициента линейного расширения конкретного использующегося материала. Он минимален у металлических труб и армированных алюминием полимерных образцов. Полипропиленовая труба в штробе расширяется и поперек, и вдоль. Канал должен быть рассчитан на такое увеличение. На каждые 3 метра проводящих горячий носитель коммуникаций должна быть организована одна компенсационная развязка. Такие узлы делаются в «карманах» или широкой штробе. При отсутствии необходимого пространства расширяющаяся труба будет деформировать стенку канала: участок декоративной отделки быстро придет в негодность.
5. Труба в штробе закрепляется хомутами. Даже при максимальном изгибе она не должна касаться стенок канала: халатное отношение к этому пункту приведет к появлению посторонних шумов при эксплуатации системы. В целях профилактики стука и для максимального сохранения температуры проводимого носителя трубы горячего водопровода внутри штробы можно обернуть теплоизолятором. Профессионалы часто применяют пассивный к поражению грибком и устойчивый к влаге «Энергофлекс».
6. При герметизации штробы материал не должен плотно прилегать к колену. Штроба заделывается с образованием воздушной полости, а не заливается составом.
7. Макет водопроводной разводки, на котором указаны согласованные точки входа и выхода системы в общественные коллекторы, должен храниться на случай необходимости быстро найти трубы в толще стены. При качественном проведении работ сделать это визуально будет невозможно.

Штробление стен под трубы

Этапы укладки труб

Техника скрытой укладки труб включает несколько этапов, каждый из которых необходим:

• проработка схемы разводки, уточнение всех обстоятельств и создание плана;
• штробление под трубы;
• очистка и укрепление созданного канала;
• укладка и монтаж труб;
• закрепление колен внутри канала пластиковыми хомутами;
• подключение входов и выходов системы;
• тестовый пуск коммуникации и контроль герметичности;
• маскировка полости и создание смотровых отверстий;
• декоративная отделка стены

Техника и инструмент

Решая, как штробить стену под трубу, необходимо выяснить характеристики: материал, плотность, состав смесей. Штробление выполняется:

• вручную молотком и зубилом;
• болгаркой;
• ударной дрелью или перфоратором;
• специальным штроборезом.

Первый способ самый трудоемкий, он подходит только для достаточно мягких стен, не содержащих арматурных вставок. Штробление плотного бетона вручную займет много времени и сил. Преимущество техники в точности работ.

Работа болгаркой сложна необходимостью контролировать нажатие на инструмент: сделать единую глубину на всем отрезке работ проблематично. Детальная доработка и выравнивание проводятся зубилом. Болгарка сокращает временные затраты на создание основной колеи и дает достаточно ровную линию среза материала.

Дрелью или перфоратором в материале пробиваются точки. Расстояние между ними должно составлять 1-2 см. Затем выемки углубляются и объединяются насадкой в форме лопатки.

Штроборез – профессиональный инструмент, рассчитанный именно на такой вид работ. Только он может обеспечить ровный по глубине и форме канал, максимально облегчая усилия мастера. Штроборезом нарезаются линии, затем выбирается середина полости. Качество работ выигрывает по сравнению с другими техниками.

Профессиональный штроборез, который можно взять в аренду, если нет необходимости в покупке, оборудован специальным пылесосом. Использование маски-лепестка это не исключает. Штробление под трубы - пыльная работа, Закрыть предотвращающей порчу поверхностей пленкой стоит не только все предметы в помещении, где ведутся работы, но и мягкую мебель в соседних комнатах.

Видео: правила штробления стен

Штробление стен под водопровод относится к капитальному ремонту помещения. Использование профессионального инструмента в разы сократит продолжительность работ и вероятность критических ошибок при прокладке коммуникаций. Предварительная консультация со специалистом упростит задачу и сэкономит время.

Канализационные трубопроводы выполняют важную задачу по обеспечению жизнедеятельности человека. В квартире или частном доме смонтировать такую магистраль можно своими руками, если знать как правильно выполняется разводка канализационных труб. Все основные и главные особенности этого процесса отражены в статье.

Подготовительные работы

Перед началом монтажа трубопровода, составляются чертежи канализационных труб. Они необходимы для проектирования наиболее оптимальных способов подключения санитарных приборов и выполнения точного расчета необходимой трубопроводной продукции.

Кроме того, схема поможет определить, какое количество фасонных деталей необходимо закупить для будущей канализации. Для прокладки канализационного трубопровода не нужен специальный инструмент. Можно вполне обойтись ножовкой, напильником и рулеткой.

Обязательно при покупке трубной и фасонной канализационной продукции необходимо убедиться в наличии на всех элементах уплотнительных манжет. Резинки не должны иметь никаких повреждений, иначе не гарантируется герметичность соединения.

Прокладка магистрали

Монтаж канализационного трубопровода выполняется в несколько этапов:

1. Резка пластиковых канализационных деталей проводится обычной ножовкой (по металлу) или специальными ножницами.
2. Обязательно необходимо обычным напильником снять фаску приблизительно под углом 15º. Фаска необходима для:
   • упрощения сборки трубопровода;
   • минимизации риска повреждения уплотнительного кольца при соединении труб.

При монтаже канализационной магистрали разрезать и уменьшать длину фасонных изделий трубопровода строго запрещается.

1. Перед непосредственной сборкой магистрали вся разводка труб канализации раскладывается на пол согласно схеме прокладки. После проверки наличия всех фасонных деталей и соответствия необходимой длине всех участков труб, можно приступать к сборке изделий в единую систему.

1. Для облегчения соединения деталей необходимо силиконовым герметиком смазать элементы, которые будут сопрягаться. Благодаря применению герметика:
   • значительно упрощается соединение деталей трубопровода;
   • сохраняются резиновые манжеты;
   • исключается слипание манжет с трубами.

1. По причине температурных изменений длины трубы, необходимо предусмотреть на прямом участке компенсирующий зазор. Для этого на прямолинейном стыке соединительные детали задвинуть сначала до упора, а затем трубу выдвинуть на 1,0 см.

Оптимальный уклон

Канализация является безнапорной системой, в которой сточные воды перемещаются самотеком. Поэтому, разводка канализационных труб в ванной, кухне и других помещениях считается выполненной правильно, если выдержан необходимый уклон системы.

Многие начинающие мастера допускают большую ошибку думая, что чем больше уклон канализационной трубы, тем лучше. Дело в том, что по трубам течет не однородная сточная вода. В ней находятся также кухонные стоки в виде жира и других примесей. Поэтому скорость транспортировки канализационных стоков не одинаковая.

При слишком большом уклоне, вода будет эффективно выводиться из системы, а остатки пищи и жиры будут оседать на внутренностях труб в виде отложений. Если же уклон выбран оптимально, то жидкая среда будет успевать перемещать с собой твердые остатки.

Согласно строительным нормам и правилам, оптимальным считается уклон (на каждый метр) для изделий:

• до 50,0 мм в диаметре – 3,0 см;
• до 100,0 мм в диаметре – 2,0 см.

Порядок крепления труб

Правильное и надежное крепление трубопровода – очень важный этап при монтаже системы трубопровода. Вдоль стен трубы фиксируются с помощью специальных хомутов. Расстояние между хомутами обычно выбирают равное 10 диаметрам трубы. Хомуты делятся на:

• жесткие с резиновыми уплотнителями;
• плавающие (без уплотнителя).

Особенности прокладки труб в штробах

При прокладке трубопровода в штробах перед их бетонированием необходимо:

1. Выставить правильный уклон системы.
2. Предусмотреть температурные зазоры.
3. Обеспечить расположение труб без искривлений и внутренних напряжений.
4. Исключить смещение труб при их бетонировании.
5. Надежно загерметизировать все зазоры специальной лентой.
6. Обмотать трубы и фасонные детали любым защитным материалом (стекловолокном, гофрированным картоном и пр.).

Если придерживаться основных правил разводки канализационных трубопроводов, изложенных в статье, можно самостоятельно за короткое время при минимальных средствах смонтировать эффективную канализационную систему квартиры или частого дома.
