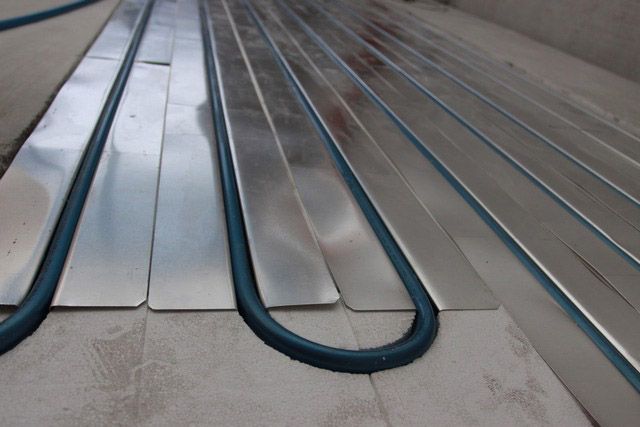

Можно ли делать теплый пол в квартире

Системы теплых полов сегодня используют как в качестве основного, так и в качестве дополнительного обогрева жилья. В последнее время их популярность значительно возросла, так как данные устройства позволяют существенно снизить расходы на отопление помещения.

Традиционным и наиболее привычным для потребителя является водяной теплый пол. В квартиреего можно установить при помощи специалистов или своими силами. А вот о том, какие трудности могут возникнуть при его установке и как правильно выполнить подобную работу, мы расскажем в данной статье.

Разрешен ли монтаж систем водяных полов в квартире

Перед тем как принимать решение об обустройстве подобного обогрева, следует узнать, разрешен ли теплый водяной пол в квартире. Поскольку устройство подключается к общей системе отопления, на подобные работы необходимо получить разрешение от жилищно-коммунальной компании и теплосети, и, как показывает практика, сделать это практически невозможно.

Объясняется все тем, что водяной пол приводит к значительному увеличению энергозатрат и создает дополнительную нагрузку на отопительную систему, которая не учитывалась во время проектировки. Чтобы исключить подобное явление, необходимо устанавливать устройства, обеспечивающие принудительную циркуляцию воды (насос и смесительный узел), а на базе центрального отопления это сделать очень сложно.

Исключением являются только помещения, в которых наличествует автономное отопление. В этом случае, установив водяной теплый пол в квартире, владельцам необходимо просто зарегистрировать внесенные изменения в БТИ.

Что грозит владельцам жилья за незаконную установку водяного контура в полах

Тем не менее, несмотря на все запреты, многие хозяева решаются самостоятельно подключить теплый пол от центрального отопления (в квартире), после чего сталкиваются с различными неприятностями и санкциями. А именно:

1. Если возникнет необходимость в продаже квартиры, сделать это законным путем будет невозможно.

2. В случае если случится прорыв контура и квартира снизу будет залита водой, все расходы по ее ремонту в полном объеме лягут на владельца теплых полов.

3. Если нелегальная перепланировка системы будет выявлена представителями теплосети или ЖЭКа, хозяину квартиры не избежать судебных разбирательств, санкций и штрафов.

Именно поэтому, решив подключить теплый пол от центрального отопления в квартире, необходимо хорошо взвесить все за и против. Для этого рассмотрим, какие еще достоинства и недостатки имеет данная система обогрева.

Достоинства теплых полов

Владельцы жилья, установившие водяной теплый отмечают следующие положительные стороны такой перепланировки отопления:

В помещении становится намного комфортнее, чем при обогреве стационарными радиаторами;

Все комнаты в квартире прогреваются равномерно;

Уровень влажности в помещении практически не изменяется, воздух не сушится;

Расходы на отопление сокращаются до 40%;

Система не влияет на внешний вид комнаты (в отличие от громоздких батарей и труб).

Если сравнивать водяной контур и пленочный обогрев, то первый вариант имеет неоспоримое преимущество из-за отсутствия электромагнитного излучения. Затраты энергоресурсов при эксплуатации водяного отопления также меньше, чем при использовании электрических аналогов.

Отрицательные стороны системы

Если говорить о недостатках, которые имеет водяной теплый пол (в квартире), то к ним можно отнести следующие факты:

За счет достаточно большого слоя стяжки (около 10 см) высота помещения заметно уменьшается;

Если при монтаже использовались некачественные материалы или были допущены ошибки, возникает большая вероятность прорыва, что несет за собой массу проблем;

Поскольку укладывается водяной теплый пол в стяжку, его монтаж можно осуществить только на этапе строительства здания или во время капитального ремонта;

Работы по обустройству системы весьма трудоемкие, поэтому не всем хозяевам под силу самостоятельно выполнить ее установку.

Устройство водяного пола

Как уже стало ясно, монтируется теплый пол в стяжку. Устройство представлено в виде трубок, которые расположены под напольным покрытием и залиты цементным раствором. Конструкция подключается к системе отопления, из которой в трубы поступает горячая вода либо специальная жидкость.

Циркулируя по трубам, теплоноситель нагревает напольное покрытие, за счет чего и происходит обогрев помещения.

Если послойно рассмотреть систему теплого пола, то можно увидеть, что элементы расположены в следующем порядке:

1. Бетонная плита (основание пола).

2. Гидроизоляционный материал.

3. Утеплитель.

4. Отражатель тепла (фольгированные листы).

5. Армирующая сетка.

7. Стяжка.

8. Отделочный материал.

В качестве напольного покрытия в жилых комнатах используют ламинат и линолеум, так как эти материалы менее подвержены деформации и отлично пропускают тепло. В ванной и кухне укладывается теплый пол под плитку (водяной). Своими руками такую отделку выполнить достаточно просто, к тому же керамика обладает повышенной износоустойчивостью и хорошей теплоотдачей.

Какие трубы и утеплитель можно использовать

Достоинства, недостатки и элементы с жидкостным теплоносителем мы уже рассмотрели, осталось понять, какие материалы используются в процессе его монтажа и как самостоятельно выполнить необходимые работы.

В первую очередь нужно выбрать качественные трубы. Многие отдают предпочтение изделиям из пенопропилена, так как они самые дешевые. Эта экономия не оправдана, поскольку пластиковые трубы характеризуются меньшей теплоотдачей.

В случае с водяными полами предпочтительнее использовать металлопластиковые варианты диаметром 20 и 25 мм. У них идеальное соотношение цены и качества. Если ваш бюджет позволяет, можно устанавливать и более дорогостоящие варианты, такие как гофрированная нержавейка и медь.

Далее нужно определиться с выбором утеплителя, поверх которого будет монтироваться автономный теплый пол (водяной). В квартире чаще всего используется вспененный полиэтилен (с отражающим покрытием) и тонкий пенополистирол. Если квартира расположена над неотапливаемым помещением, в качестве теплоизоляции можно использовать керамзит.

Необходимые устройства

Основными компонентами системы теплых водяных полов являются:

Котел для нагрева жидкости (в случае с автономным отоплением);

Насос, обеспечивающий давление в системе;

Трубы для монтажа разводки;

Шаровые клапаны;

Пара коллекторов с системой регулирования и настройки;

Фитинги;

Водяной контур (трубы).

Способы укладки труб

Перед тем как приступать к обустройству системы, необходимо определиться с методом укладки труб. в доме может быть представлена в двух вариантах. В первом трубы укладывают змейкой, а во втором - улиткой.

Способ укладки «змейка» считается наиболее простым, однако при его использовании температура поверхности в различных участках комнаты может отличаться.

Улиткообразное расположение исключает возникновение перегрева, однако монтаж труб и проектировка системы гораздо сложнее.

Монтаж водяного контура можно произвести собственноручно, для этого нужно лишь учесть несколько рекомендаций и четко следовать инструкции.

1. В первую очередь необходимо снять старую отделку (если таковая имеется) и очистить пол до бетонной стяжки. Новое покрытие будет на 6-7 см выше, что нужно учесть владельцам комнат с невысокими потолками.

2. Если вы обустраиваете отопление в ванной, то для того, чтобы уложить теплый пол под плитку (водяной) своими руками, вам необходимо полностью демонтировать стяжку.

3. Если в помещении установлены металлические трубы, их необходимо заменить на пластиковые, чтобы в местах соединения не появлялась ржавчина. Если контур монтируется в систему стационарного не нужно.

4. Чтобы защитить пол от протечки, на нем следует расположить надежную гидроизоляцию. Для этих целей используется специальная мастика, которая после застывания не дает влаге просочиться к соседям.

5. Далее монтируется утеплитель. Материал располагается отражающим покрытием наружу, а швы между листами проклеиваются скотчем. Поверх утеплителя можно уложить дополнительный слой гидроизоляции. Это позволит уменьшить риск протекания воды.

6. По всему периметру помещения (по краям утеплительного материала) следует проклеить После этого укладываются маты для монтажа теплых полов.

7. Поверх матов монтируются трубы (выбранным способом). Расстояние между витками трубы должно составлять не менее 30 см. У основания труба фиксируется при помощи специальных зажимов или скоб (из прочной проволоки), которые втыкаются в утеплитель. Если вы приобрели специальные маты с выемками под трубы, эту процедуру делать не нужно.

8. Оба края трубы подводятся к месту, где будет располагаться коллектор для пола. С его помощью систему подключают к основному отоплению либо делают выход на котел.

9. После сборки системы в нее закачивают воду и проверяют, создав максимальное давление. Это делается для выявления протечек и устранения дефектов.

Чтобы снизить расходы на обустройство водяного контура, в местах, где будет располагаться мебель, трубы можно не прокладывать.

Важные нюансы

Если укладка теплового пола осуществляется под керамическую плитку, толщина стяжки не должна превышать 5 см. Также трубы нужно расположить на расстоянии 15 см друг от друга, чтобы они в нужной степени прогревали пространство, а между ними не образовывались холодные участки.

Под линолеум и ламинированные панели стяжку делают еще тоньше, а для прочности поверх системы обогрева укладывают армирующую сетку.

Первый прогрев пола может занять несколько дней, но в дальнейшем система будет поддерживать нужную температуру. Некоторые участки квартиры можно обогревать круглый год (где на полах лежит плитка). В этом случае полный прогрев в холодное время года займет меньше времени.

В заключение темы затронем стоимость теплых водяных полов. В квартиру, с учетом материала и монтажа, специалисты сделают полы за 1300-2600 рублей за м². Цена зависит от качества приобретаемого оборудования и сложности проекта. Если подсчитать, то итоговая сумма достаточно высока, однако уже через 5 лет эксплуатации система полностью окупается. А если учесть ее длительный срок службы (около 50 лет) и растущие цены на отопление, то, возможно, все хлопоты по установке водяного контура вполне оправданы.

Одним из спорных вопросов в ремонте является дилемма, а нужен ли теплый пол в обычной квартире? Ведь казалось бы, центрального отопления должно быть более чем достаточно. Зачем тратиться и городить что-то лишнее.

Как оказывается, такой вид обогрева действительно нужен. Необходимо только четко знать, где именно и на каких конкретных участках его укладывать.

По большому счету, теплый пол является вовсе не тем, чем его привыкли считать. В профессиональном строительстве, теплым полом называется черновое покрытие, отделенное от холодного основания при помощи одного или нескольких слоев утеплителя.

Например, настоящий теплый пол в любой вашей комнате, можно условно разделить на три главные составляющие:

• бруски

• минвата

• слой древесно-стружечной плиты

При этом если вы проложите, между ДСП и чистовым полом греющий кабель или инфракрасную пленку, они в этом случае будут всего лишь подогревом.

Но для большинства из нас, в сознании уже намертво прижилась именно эта ассоциация – трубки с горячей водой или греющий кабель + стяжка или плитка.

Эту конструкцию мы и привыкли называть теплым полом. Поэтому не будем отступать от привычных для всех названий.

Существует три главных правила, когда теплые полы просто необходимы вам в обычной квартире. Рассмотрим подробнее каждое из них.

Радиаторы и теплый пол

Правило №1

Если есть возможность заменить обычные радиаторы на теплый пол того же типа, используйте эту возможность по максимуму.

Только обратите внимание на словосочетание – ”есть возможность ”.

Если вы живете в стандартной квартире на каком-то этаже, то заменить привычные батареи на водяной пол, вам не позволят ни соседи, ни правила. Это запрещено СНиП.

Придется делать либо инфракрасный, либо укладывать греющий кабель или маты.

Главных причин запрета всего две:

• такой пол не разрешено врезать в центральную систему отопления

• а еще его нельзя располагать над любыми жилыми помещениями, которые находятся ниже вас

Но если вы живете на первом этаже, и под вами никто не проживает и нет никаких электротехнических помещений, то тогда смело вперед. То же самое относится, если у вас частный дом.

Во всех этих случаях, водяные полы будет обыгрывать радиаторы по всем параметрам.

• Во-первых, у такого подогрева гораздо лучше энергоэффективность

Это означает, что с его помощью можно обогреть большую площадь, затратив меньше энергии.

• Во-вторых, теплый пол равномерно прогревает воздух во всем объеме помещения. А вот батареи обогревают воздух только поблизости от себя.

• В третьих, когда не видно отопительных приборов, потому что их попросту нет, все комнаты выглядят гораздо эстетичнее и красивее

• В четвертых, это облегченная уборка и отсутствие мешающих батарей, труб, отводов и т.п.

Ну а самое главное - это комфорт. Все радиаторы нагревают воздух сбоку и сверху от себя. При этом сам пол, в том числе под батареями, остается холодным.

С радиаторами вы будете перемещаться по холодному полу с температурой до 19 градусов, а ваша голова при этом будет расположена в зоне, где больше 25С. Назвать это комфортными условиями, ну никак нельзя.

Вы конечно же можете, что называется вжарить батареи на максимум, но все равно вы и ваши дети будете вынуждены ходить по комнатам в тапочках.

При этом, про комфортный сон в таком помещении можете позабыть. Более того, даже днем находится в нем будет не совсем уютно.

• во-первых, слишком жарко

• во-вторых, воздух окажется пересушен

А вот когда нагрев поднимается снизу, от самого пола, то и для прогрева всего помещения температура требуется гораздо меньше. Это и доказывает его эффективность перед остальными источниками тепла одинакового типа.

Таким образом, можно подвести главный итог всему вышесказанному:

• водяной теплый пол - лучше стандартных батарей отопления

• нагревательные маты или кабель – эффективнее масляных радиаторных батарей

• инфракрасный пол – лучше инфракрасных обогревателей

Теплый пол как основное отопление

Однако опять вспомним про главную фразу из правила - “если есть возможность”. Дело в том, что если вы проживаете в очень холодном климате, где температура зимой нередко падает за минус 20-30 градусов, полностью отказываться от батарей не стоит.

При таких морозах не получится просто повысить температуру на теплоносителе водяных полов или задрать ее регулятором греющего кабеля.

Санитарными нормами у нас ограничена температура поверхности теплых полов.

• для помещений с постоянным пребыванием людей - 26 градусов

• с временным пребыванием – 31 градус

Дело в том, что при повышении этой температуры свыше нормы, начинают активно подниматься конвективные тепловые потоки.

А они за собой тянут наверх всю пыль снизу. Соответственно у человека, который постоянно проживает при таких условиях, в конечном итоге разовьются различные респираторные заболевания.

Безусловно, никто вам в своей квартире или доме не может запретить выставлять температуру выше. Будь она хоть +40С, хоть +70С.

Но если у вас температура за минус 25С опускается всего несколько дней за всю зиму, то городить радиаторы из-за этого не стоит. Можно на это время и повысить температурку полов.

Однако помимо комфорта, всегда помните о своем здоровье и здоровье ваших близких.

И запомните раз и навсегда - использование теплого пола как единственного и основного источника отопления, рекомендуется только в энергоэффективных домах и квартирах, либо в домах расположенных в регионах с относительно умеренным и теплым климатом.

Керамическая плитка

Второе правило

Все участки с керамической плиткой должны в обязательном порядке прогреваться.

Это связано с высокой теплопроводностью самой плитки. Если вы в квартире положите руку на любую доску, вам будет казаться что она немного теплая.

А если ладонь прислонить к металлической дверце холодильника или не разогретой духовке, то вы почувствуете некую прохладу.

Однако температура у них при этом будет абсолютно одинаковой – комнатной. Железные вещи всегда кажутся гораздо прохладнее, потому что у них выше теплопроводность. То есть, они быстрее отдают свою температуру вашей руке.

Таким образом, мы обмениваемся температурой с любым предметом, с которым соприкасаемся. Однако мелкие предметы и вещи – часы, одежду, цепочку вы прогреть своим телом сможете, а вот слой бетона с плиткой не получится никогда.

С одной стороны прохлада от керамической плитки кажется слегка приятной, но все заканчивается в итоге болезнями.

А еще немаловажный момент заключается в следующем. Главным образом плитку укладывают не потому что она будет долго служить, а по причине ее влагостойкости.

Например, ее кладут в прихожей. Приходите с улицы в мокрой обуви и тут же ставите ее на плитку.

Трудно представить ванную без плитки на полу. При этом в ней спокойно можно проливать воду, без боязни последующего вздутия этого пола.

Однако после того, как вы эту воду разлили, ее все равно придется убрать. И для того, чтобы просушить ванную, недостаточно просто включить вытяжной вентилятор.

Ее надо еще и прогреть, дабы со временем по стенам не завелся грибок плесени.

Обогрев лоджии

Кто-то сносит перемычку и объединяет балкон с квартирой, увеличивая свою площадь. Но температура пола от этого мало меняется. Он как был холодным, так и им и останется.

Если вы надеетесь на соседей снизу, которые утеплят свою лоджию, и тем самым косвенно помогут вам с сохранением тепла. Смею вас огорчить.

У вас на балконе все равно будет холодно. При качественном ремонте лоджии, на потолок крепится утеплитель. Поэтому ваша плита получается изолированной и прогреваться за счет соседа не будет.

Поэтому не важно, теплый ли у ваших соседей балкон или холодный, на ваш пол это повлияет минимальным образом. У вас все равно будет холодно.

И какой бы мощный конвектор не стоял, по аналогии с батареями в самой квартире, он опять же будет греть только верхние слои воздуха, совершенно не затрагивая полы.

Поэтому подводя итог вопросу, а нужен ли теплый пол в квартире, можно дать однозначный ответ – да, безусловно нужен.

Но этих теплых полов существует несколько видов, поэтому если хотите знать какой из них выбрать в определенных ситуациях, и сколько вы будете платить денег за такое отопление, подробно читайте об этом в статьях по ссылкам ниже.

← Устройства защиты УЗМ 51МД и УЗИС С1 40. Сравнение, технические характеристики, схемы подключения.

Обогрев напольных поверхностей работает по принципу конвекции – теплый воздух нагревается внизу и поднимается кверху, а благодаря высокому уровню теплоотдачи покрытия помещение прогревается за считанные минуты.

Теплый пол — за и против

Наиболее весомое преимущество современной системы обогрева типа «теплый пол» заключается в существенной экономии на отоплении. Помимо этого, очевидные плюсы представленной системы выражены в:

• Высоком уровне теплового комфорта;
• Относительно низкой температуре нагревательных элементов;
• Отсутствии громоздких радиаторов, требующих дополнительного декорирования для визуальной «маскировки»;
• Широком наборе функций терморегулирования;
• Длительном сроке эксплуатации (до 30 лет);
• Возможности быстро делать ремонт локальных неисправностей.

Наряду с этим, система теплых полов имеет свои минусы. Они выражены в том, что:

• При длительном нахождении в помещении (спальне, кухне, гостиной) с высокой температурой напольного покрытия, теплый пол может спровоцировать обострение сосудистых заболеваний ног;
• При использовании дополнительного покрытия в комнатах, показатель коэффициента сопротивления теплопередачи материала не должен превышать 0,15 м2*К/Вт;
• Теплый пол в квартире нагревается не мгновенно, и для того, чтобы полностью нагреть помещение, некоторым его разновидностям нужно будет около 10-12 часов;
• Имеется необходимость в поднятии пола при монтаже на 6-10 см;
• Теплый пол на кухне, как и в прочих комнатах, может негативно повлиять на установленную сверху пластиковую мебель, которая при нагревании может выделять вредные летучие соединения.

Особенности и конструкция водяного теплого пола

Система водяного теплого пола может быть установлена в спальне, на кухне и в других комнатах. Технология подразумевает использование в качестве теплоносителя горячую воду, которая циркулирует по трубам под напольным покрытием. Устройство теплого пола такого типа может быть совместимо с любым видом котла, вне зависимости от топлива. При желании можно запитать представленную обогревательную систему от централизованного отопления. Делать это можно по предварительному соглашению с рядом разрешительных органов. Система теплого водяного пола состоит из:

• Металлополимерных или полимерных труб;
• Гидроизоляционного слоя и теплоизолирующих материалов;
• Фитингов, с помощью которых можно подключить отопительные трубы и распределительный шкаф, в котором размещаются вентили и регуляторы;
• Демпферной ленты;
• Крепежных элементов (скоб, якорей, планок);
• Термостата;
• Циркуляционного насоса.

Технология укладки труб водяного теплого пола может быть двух видов:

• Змейкой – двойной или одинарной;
• Спиралью (ракушкой или со сдвинутым центром).

Представленная система теплых полов имеет свои преимущества и недостатки. Плюсы выражены в:

• Сравнительно невысокой стоимости монтажа – обустроить теплый дом своими руками с помощью такой системы можно при относительно небольших затратах (при наличии системы индивидуального отопления);
• Технология водяного теплого пола может быть установлена совместно с любым финишным покрытием;
• Возможности автономной работы – система не зависит от перебоев электоэнергии;
• Экономии тепловых затрат. Например, если делать теплый пол на кухне или в спальне, это поможет сэкономить до 30% энергии.

Стоит отметить, что при правильной эксплуатации, срок службы водяного пола может быть более 30 лет.

Наряду с этим, представленная система, размещенная в спальне, на кухне или в любой другой комнате имеет определенные недостатки. Минусы заключены в:

• Длительном и достаточно сложном монтаже;
• Неудобствах, связанных с кропотливой укладкой;
• Необходимости армирования труб и стяжки;
• Необходимости обязательного использования гидроизоляционного слоя (его нужно делать из полиэтилена).

Особенности стержневого теплого пола

Карбоновый (стержневой) пол можно делать под плитку и любые другие виды напольного покрытия. Он также сочетается с ламинатом, паркетом, деревом. Конструкция представлена в виде нагревательного мата, который состоит из карбоновых стержней с толщиной в 0,3 см и длиной в 0,83 см. Стержни соединяются друг с другом с помощью силового кабеля по параллельной схеме. Система теплого карбонового пола имеет свои преимущества и недостатки. Плюсы заключены в том, что:

1. Технология позволяет производить обогрев помещения инфракрасными волнами;
2. Карбоновый теплый мат отличается универсальностью и сочетается с любым декоративным покрытием пола;
3. Так как конструкция соединяется параллельно, то нагревательные маты можно делить на любое количество отрезков, что особенно важно в помещениях со сложной планировкой, например, в спальне;
4. Представленная нагревательная система может регулироваться в автоматическом режиме. Карбоновые стержни подстраиваются под участки пола с разной температурой и обеспечивают равномерный обогрев по всей площади. На каких-то участках (холодных) температура увеличивается, а на более теплых – уменьшается;
5. Срок службы обогревательного контура может составлять 10-15 лет.

Наряду с этим, стержневой теплый пол имеет свои недостатки. Устанавливать карбоновый мат можно только в слой плиточного клея, в противном случае нужно делать тонкую цементную стяжку. Несмотря на довольно продолжительный срок службы, система не является мобильной – устанавливать ее можно только капитально.

Пленочный теплый пол в квартире

Пленочный электрический (инфракрасный) теплый представлен в виде полимерной пленки толщиной 5 мм с нанесенными на нее полосками из карбоновых нагревательных элементов. Они соединены медными токопроводящими шинами, покрытыми серебряным напылением. Эта конструкция с двух сторон вплавлена в полимер, который защищает ее от проникновения влаги и пропускает через себя инфракрасные волны. Работает пленка от электричества бытовой сети в 220 В и регулируется с помощью терморегулятора.

Преимущества инфракрасного пленочного пола заключаются в:

• Низкой стоимостью по сравнению аналогичными системами;
• Простом и быстром монтаже – для укладки нужен минимальный набор инструментов, ее можно делать без бетонной стяжки;
• Возможности размещения как при капитальном, так и при косметическом ремонте;
• Удобном разделении пленки на отрезки нужной длины;
• Равномерном прогреве комнаты;
• Отсутствии влияния на воздух в спальне, кухне и других комнатах. Такой пол не высушивает воздух и не сжигает кислород;
• Возможности сочетания с различными видами покрытия – сверху можно стелить деревянный паркет, ковролин, линолеум или керамическую плитку.

Срок службы инфракрасного пола превышает 25 лет.

Совет! Перед укладкой ИК-пола нужно хорошо выровнять поверхность базового пола, иначе при укладке пленка может деформироваться, что повлечет за собой неполадки.

Наряду с этим у пленочного пола есть и свои недостатки:

• Если инфракрасная пленка будет основным источником обогрева, то расход электроэнергии значительно увеличится;
• Обязательная необходимость аккуратной установки – в процессе монтажа нужно постоянно следить за корректным соединением контактов, а для выравнивания поверхности пола нужно применять ДСП или фанеру;
• При отсутствии заземления, существует вероятность возгорания покрытия и поражения людей электрическим током. Нужен прибор, обеспечивающий защитное отключение системы;
• Технология требует соблюдения эксплуатационных условий – такой пол можно легко повредить тяжелой мебелью, потому укладка должна производиться на свободных от нее участках.

Кабельный теплый пол

Теплый пол кабельного типа является одной из самых распространенных систем напольного обогрева. Основным элементом такой конструкции является нагревательный кабель, который можно стелить в спальне, в коридоре, кухне и других комнатах. Технология может использовать два типа кабеля – одножильный и двужильный.

Нагревательный кабель нужен для обеспечения оптимальной температуры в помещении. Он помещается в бетонную стяжку толщиной в 3-5 см. Такая обогревательная система может монтироваться под керамогранит, керамическую плитку или камень.

Преимущества одножильных кабельных конструкций выражены в том, что они имеют продолжительный срок службы по сравнению с двужильными. Наряду с этим, пол с использованием двужильного кабеля монтировать гораздо проще и безопаснее. Плюсы также заключены в способности изолирующего материала кабеля выдерживать температуру более 100 °С и общей степени надежности системы. Срок службы кабельного пола зависит от эксплуатационных условий и составляет 10-15 лет.

Недостатки представленной системы заключены в сложности подключения кабелей к терморегулятору. Так называемые «холодные концы» могут быть недостаточной длины, перед монтажом придется их наращивать. Кроме того, кабель создает достаточно сильное электромагнитное излучение, которое, впрочем, не превышает установленных санитарных норм.

Какой теплый пол лучше выбрать

Большинство экспертов рекомендуют выбирать системы обогрева с электрическим кабелем. Делать это стоит ввиду их практичности и общей безопасности. Кабельные полы отличаются удобством и простотой монтажа, делать такое обогревательное покрытие можно в любых комнатах – спальне, кухне, ванной.

Кабельные электрические полы отличаются сниженным электропотреблением, а отопление комнаты осуществляется равномерно и непрерывно. Это связано с тем, что нагретый воздух от кабельного нагревателя поднимается снизу вверх и распространяется по всему помещению вне зависимости от расположения мебели. Пол с кабельным обогревом может функционировать в двух режимах – это «комфортный пол» и «полное отопление». Пользователь может организовывать нагрев не всей поверхности, а только нужной ее части. Кабельный теплый пол потребляет 90-150 Вт на 1 м².

Если нужен электрический пол под ламинат или линолеум, а заливка стяжки не планируется, то следует выбирать инфракрасную обогревательную напольную систему. При толщине пленки в 0,3 мм эта система отлично будет сочетаться с полимерной отделкой.

В каких комнатах лучше делать теплый пол

Теплый пол нужен для организации беспрерывного и равномерного обогрева помещений. Перед тем как его выбрать возникает закономерный вопрос: в каких комнатах стоит делать напольный обогрев? Если система будет единственным источником отопления, то устанавливать ее необходимо во всех помещениях. В случае дополнения к основному источнику обогрева, нужно будет заранее определиться с тем, где нужно делать теплый пол.

В санузле и ванной комнате напольный обогрев устанавливают для того, чтобы не становится босыми ногами на холодную плитку и снизить общий уровень влажности. Кроме того, во время сушки белья теплый пол в ванной будет существенно ускорять процесс высыхания.

Еще одно наиболее функциональное место для систем напольного обогрева – это лоджия или балкон. Благодаря отоплению, это помещение можно превратить в небольшую дополнительную комнату.

Перед тем как установить теплый пол на кухне, следует взвесить все плюсы и минусы. Так, например, если на полу будет уложена плитка, а маленькие дети будут проводить на ней много времени, то обогрев такого рода будет вполне уместен. Если на кухне постелен ламинат, а вентиляционная система хорошо справляется с излишней влагой, то теплый пол будет только пересушивать воздух.

Систему теплого пола в спальне делают под мягкое покрытие – ковролин, пробку, массивную паркетную доску. Есть мнение, что устанавливать теплые полы в спальне не рекомендуется, так как по рекомендациям медиков сон должен проходить в помещении с пониженной на несколько градусов (по сравнению с другими комнатами) температурой.

В гостиной обогревательные элементы нужны в том случае, если на полу комбинируются разные виды покрытия. Теплый пол рекомендуется устанавливать под дорожку из керамогранита, которая разделит помещение на несколько зон.

Если во время осенне-зимних холодов в помещении все равно остается прохладно, стоит задуматься о том, как сохранить тепло с помощью радикальных методов. Сегодня хорошо зарекомендовала себя такая возможность, как установка теплого пола с жидким теплоносителем. Система водяного теплого пола в квартире постепенно вытесняет классические обогреватели и вентиляторы.

Устройство теплого водяного пола в квартире

Водяной теплый пол в квартире — это конструкция самодостаточная и эффективно обогревающая помещение любого объема даже в сильные морозы. По трубам из полимера циркулирует теплая жидкость, поступающая из газового котла или системы центрального отопления. Воздух в комнате нагревается, а поднимаясь вверх, равномерно распределяет тепло по всей площади помещения.

Это позволяет создать самые оптимальные и комфортные условия, благодаря которым можно не бояться за переохлаждение ног, в то же время у потолка температура несколько снижается. Врачи утверждают, что такой тепловой режим максимально подходит для хорошего самочувствия.

Конструкция данного типа представляет собой:

• напольное покрытие (ламинат, плитка и др.);
• укладочный слой;
• насос, с помощью которого обеспечивается циркуляция воды;
• нагреватель;
• полимерные трубы;
• крепежные детали и распределительные коллекторы.

Такой вариант отопления увеличивает срок эксплуатации финишного напольного покрытия, и дает возможность применять оригинальные дизайнерские решения в интерьере.

Можно ли делать водяной теплый пол

Не редко возникает вопрос можно ли делать водяной теплый пол в многоэтажных домах? Сегодня законодательными актами запрещается изменения, которые касаются различных усовершенствований трубопроводных схем в жилом фонде, где есть центральное отопление. Она может дать усиленную нагрузку, которая в момент проектирования дома не учитывалась. Потребуется принудительная циркуляция и достаточно сложный монтаж специального насоса.

Но, теоретически, такие системы можно монтировать в любом помещении, главное не нарушать баланс потока воды и соблюдать условия дозирования расхода тепла. Кроме того, в новостройках планировка предусматривает наличие стояков для подключения ТВП.

Сделать установку конструкции в квартире законной — помогут специальные разрешения от представителя ЖКО и теплосетей. Необходимые документы выдадут только после проверки помещения и согласования оборудования, необходимого для дальнейшего использования. Несанкционированное подключение теплого пола грозит получением штрафов, судебными разбирательствами и прочими неприятностями:

• в случае необходимости, продать квартиру законным путем не получится;
• если случится прорыв контура и пострадает квартира соседей снизу, все расходы по ремонту придется оплатить в полном объеме.

Перед тем, как сделать водяной теплый пол в квартире, следует просчитать возможные последствия и негативные риски, учесть положительные и отрицательные качества данной модернизации.

Преимущества и недостатки водяного теплого пола

В сравнении с альтернативными отопительными системами, теплый водяной пол выделяется рядом неоспоримых преимуществ.

• Экономичность. Вода, которая имеет небольшую температуру, снижает потребление тепла в жилых домах на 20-30 %. В просторных помещениях с высотой потолков выше среднего экономия достигает порядка 60 %.
• Безопасность. Нагревательные элементы скрывают стяжка и слой напольного покрытия. Риск получения ожогов и травм полностью исключается. Это касается и фактов предусматривающих долгие контакты с теплой поверхностью. Вероятность появления грибка снижается до нуля, так как отсутствуют зоны повышенной сырости.
• Удобство. По такому полу очень приятно ходить без комнатных тапочек, также можно не волноваться за здоровье детей, которые захотят поиграть на полу.
  Уровень влажности практически не меняется, воздух не сушится. Помещение прогревается равномерно, что позволяет получить температурные условия, оптимально подходящие для человека.
• Визуально эстетичный интерьер. Система не влияет на общий дизайн помещения, чего нельзя сказать о традиционных батареях и трубах. Все части и приборы отопительной конструкции скрыты от посторонних глаз, можно без труда делать перепланировку. Радиаторы не придется прятать за гипсокартонные панели или менять на новые.

В процессе использования водяной теплый пол от центрального отопления требует меньших расходов, чем электрический. Система практически не требует ухода, а при установке соблюдаются все необходимые нормы санитарно-гигиенических и экологических правил безопасности.

Среди недостатков можно выделить:

• высокая стоимость и трудоемкость монтажа — в основу многослойной конструкции входит несколько видов материалов;
• вероятность возможной протечки труб — найти и устранить неисправность можно только полностью подняв напольное покрытие;
• медленное прогревание стяжки — такой способ подходит только для помещений, в которых проживают постоянно.

Монтаж водяного теплого пола в квартире не всегда возможен. В некоторых комнатах потребуется установка дополнительных источников отопления (конвекторов или радиаторов).

Подготовка к работе по установке водяного теплого пола в квартире

Перед началом проведения работ по установке водяного теплого пола в квартире от отопления следует рассчитать количество материалов, которые понадобятся для организации системы. Для этого потребуется оценить характеристики финишного покрытия, площадь и особенности помещения (поддерживаемую температуру, особенности окон, материал стен и др.). Если в комнате сильный сквозняк, целесообразно сначала заняться ее утеплением.

Следует учитывать также характеристики труб, применяемых для оборота жидкости, выступающей теплоносителем. Сегодня наиболее популярны следующие виды:

• пенопропиленовые;
• металлопластиковые;
• медные;
• нержавейка-гофр.

На длину заготавливаемых труб влияет способ укладки — улитка или змейка. Первый вариант, несмотря на сложность проектирования и монтажа, является более эффективным. В такой системе трубы с относительно горячей и прохладной водой чередуются последовательно, равномерно распределяя теплый воздух во всем помещении.

Монтаж системы теплый пол

Устройство теплого водяного пола в квартире нужно начинать с тщательной подготовки поверхности. Следует убрать строительный мусор и выровнять основание. Горизонтальная плоскость не должна иметь перепады, превышающие 5 мм. В противном случае образуются зоны застоя теплоносителя, вследствие чего конструкция может выйти из строя. Существует три варианта установки данной отопительной системы.

Бетонная система водяного теплого пола

Самый популярный способ установки, в котором цементно-песчаная стяжка является основным материалом в основании и распределительном слое. На бетонный слой укладывается пленка, обеспечивающая тепло- и гидроизоляцию. Затем по периметру комнаты проклеивается специальная лента, которая предотвратит появление трещин и поглотит расширение стяжки при нагревании контура.

Сверху на теплоизоляцию монтируются специальные решетки с ячейками, а к ним — трубы. Важно правильно рассчитать расстояние между ними, от этого зависит насколько равномерно будет распределяться поступающее тепло. Рекомендуемый шаг укладки:

• в холодных зонах (возле окон, дверей) — 10 см;
• в комнатах с нормальной теплопотерей — 20-30 см;
• в холодных помещениях — 15 см.

Для просторных комнат при монтаже используется армирующая сетка. Не рекомендуется укладывать трубы там, где возможна установка мебели.

Элементы конструкции закрепляют, запитывают и выдерживают несколько суток. Если нет никаких повреждений, заливают несущий слой смесью с добавлением цемента, песка и пластификаторов.

Затем проводится укладка финишного напольного покрытия. Если укладка системы водяного теплого в квартире должна быть выполнена под плиткой из керамики, то стяжка не должна быть шире пяти сантиметров.

Деревянная система теплого пола

Полистирольная система теплого пола

Водяной теплый пол в квартире своими руками можно сделать с использованием специальных теплоизоляционных плит. Изделия выделяются особой формой прессовки и имеют вид выпуклых кругов. Они как нельзя лучше подходят для быстрой и удобной установки труб. Плиты надежно сцепляются замками по краям, благодаря этому возможно создание монолита по всему периметру пола.

Можно ли сделать водяные теплые полы самостоятельно, не прибегая к помощи специалистов? Такой вариант возможен, однако следует учесть несколько рекомендаций.

• При обустройстве отопительной конструкции нужно полностью демонтировать старую отделку вплоть до бетонной стяжки.
• Заменить металлические трубы (если такие есть) на пластиковый аналог, это позволит избежать появления ржавчины в местах соединения.
• Надежная гидроизоляция от проверенного производителя избавит пол от возможных протечек.
• При монтаже утеплителя обязательно проклеивайте швы между листами металлизированным скотчем. Дополнительный слой гидроизоляции сократит до минимума все возможные риски протекания.
• Если в качестве чистового покрытия использовались ламинат или натуральная древесина, температуру теплоносителя следует повышать постепенно. При резком скачке может пострадать материал, что значительно сократит его срок службы.
• Водяной теплый пол в квартире от отопления нужно монтировать так, чтобы при отключении контура теплоноситель циркулировал в центральной системе. Заливать стяжку или укладывать термораспределительные пластины нужно только на заполненную систему.

Особенности эксплуатации и вероятные ошибки

При подключении теплого пола температура в квартире поднимается довольно долго. Нужно время, чтобы прогрелся пол, стены и воздух в помещении, поэтому монтаж следует начинать перед наступлением первых холодов.

Во время установки нередко допускаются определенные ошибки:

• самостоятельное подключение к стояку — труба постоянно заполнена теплоносителем, чтобы начать работы нужно получить специальное разрешение и полностью слить воду;
• невозможность регулировки температуры — нужно установить водяной коллектор и узел подмеса;
• отсутствие проекта — не стоит начинать работы без определения схемы раскладки труб и разделения квартиры или дома на зоны отопления;
• материалы и комплектующие от разных производителей — эта распространенная ошибка может стать причиной быстрой разгерметизации конструкции.

Монтаж такой системы как теплый водяной пол — процесс достаточно сложный и трудоемкий. Но, при желании с установкой можно справиться самостоятельно, не привлекая специалистов. Главное — получить необходимое разрешение и точно следовать рекомендациям по работе с используемыми материалами. Однако чтобы вопрос как сделать водяной теплый пол в квартирах, не стал причиной лишних финансовых затрат, лучше все же обратиться за квалифицированной помощью.

Системы «теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир, и у многих из них возникает вопрос: «Как сделать теплый пол от отопления». Это неудивительно – такая схема теплообмена в помещении является наиболее эффективной и экономичной – нагретый воздух от пола равномерно поднимается вверх , создавая оптимальное комфортное распределение температур без образования горизонтальных конвекционных потоков.

Схем теплого пола немало – они бывают , то есть с прокладкой труб для циркуляции жидкого теплоносителя, и электрическими, в которых используются различные схемы нагрева от электропитания. В связи с тем, что электроэнергию не назовешь дешевой , многие владельцы жилья обращают повышенное внимание именно на «водяную» схему. Мало того, у хозяев городских квартир возникает соблазн воспользоваться возможностями проложенного в доме центрального отопительного контура, поэтому в поисковиках интернета в топе запросов в сегда встречается и такой: «как сделать тёплый пол от от опления».

К сожалению, множество статей на эту тему начинаются с того, что читателю рисуются самые радужные перспективы, например – «устройство такого теплого пола не представляет сложностей и вполне может быть выполнено своими силами». Так ли это? Практика показывает, что оборудование подобной системы потребует приложения немалых сил для преодоления самых различных проблем, как чисто технологического, так и административного характера.

Цель данной публикации – не столько пошаговая инструкция по самостоятельному оборудованию системы водяного «теплого пола» от от опления, сколько обзор всех сложных вопросов в воплощении данного проекта с вариантами возможного их разрешения. Оценив масштабность работы, характер предстоящих трудностей и собственные силы, вполне вероятно, некоторые владельцы квартир примут решение в пользу , намного более простого в установке.

Сложности административного характера

Прежде всего, нужно остановиться на том, что оборудованию такого «тёплого пола» с подключением к центральному отоплению могут помешать административные барьеры.

Система центрального отопления рассчитывается с учетом мощности котельной, пропускной способности тепломагистралей, системой разводки труб в многоэтажных домах, количества и общей площади обогреваемых квартир и многих других факторов. Врезка дополнительных контуров отопления, тем более , имеющих немалую длину, обязательно скажется на общих параметрах работы системы. Хорошо, если мощность котельной и возможности разводки позволяют компенсировать тепловые потери, но это случается далеко не всегда. Таким образом, жильцы квартир, подключенных к одному стояку, могут почувствовать снижение температуры радиаторов отопления, что приведет к жалобам на работу коммунальщиков.

Поэтому установкадополнительных контуров теплого пола требует обязательного согласования с организацией, осуществляющей теплоснабжения многоквартирного здания, и не факт, что она на это пойдет . Конечно, всегда находятся «умники», которые могут подключиться «по-пиратски», без уведомления специалистов ЖКХ, но рано или поздно это обнаруживается и заканчивается наложением немалых штрафных санкций.

Как правило, разрешение может быть дано, если квартира расположена в самом конце отопительного контура. Например, при схеме подачи тепла снизу вверх , не должно возникнуть особых проблем у владельцев квартир на самом высоком этаже – отбор дополнительной тепловой энергии никак не скажется на других жильцах дома. И наоборот, когда применяется верхняя подача тепла, такое преимущество будет у владельцев квартиры на первом этаже. Но и в том, и в другом случае теплоснабжающая организация, наверняка , потребует установки дополнительного прибора учета тепловой энергии, для индивидуального подсчета оплаты за ее расходование.

Управляющие или теплоснабжающие организации могут пойти навстречу и в том случае, если в системе квартирного отопления применяется не общий теплоноситель, а передача энергии осуществляется через специальное устройство – теплообменник. Контур «теплого пола» в этом случае становится в определенной степени автономным, но прибор учета , потребленного тепла тем не менее все равно будет обязателен.

Подобных проблем с разрешением на монтаж водяного «теплого пола» могут не иметь лишь владельцы квартир с автономной системой отопления, то есть отключившиеся от центрального сети и установившие свой газовый или электрический котел и замкнутый контур, не сообщающийся с внешним. При этом , конечно, имеется в виду то, что установка собственного теплогенератора (котла) и «автономизация» уже получили заранее соответствующее согласование. Но даже в этом случае предстоит столкнуться с немалыми сложностями, только теперь уже – технологического характера. Об этом речь пойдет ниже.

Возможные решения по укладке труб «теплого пола »

Если проблем согласовательного характера больше нет, то предстоит решить вопросы с системой прокладки контуров «теплого пола». Здесь придется столкнуться с массой нюансов – оценка возможности поднятия уровня пола и дополнительной нагрузки, приобретение качественных комплектующих, создание надежной термоизоляции, выбор схемы укладки и технологии покрытия пола поверх тр уб. Обо всем – по по рядку.

Насколько поднимется поверхность пола?

Этот фактор следует учитывать заранее, еще до начала всех последующих работ. Сама система водяного «теплого пола» подразумевает надёжную термоизоляцию основания, чтобы дорогостоящая энергия не уходила впустую, просто на прогрев плит перекрытия между этажами.

Для квартир, расположенных над отапливаемыми помещениями считается достаточным слой в 30 мм стандартного утеплителя (например, экструдированного полистирола). В случае же, когда отопление подобное монтируется на первом этаже, под которым – холодное цокольное или подвальное помещение, или грунт, потребуется слой не менее 50 мм, а иногда и до 100 мм.

Монтаж «теплого пола» всегда приводит с существенному повышению высоты покрытия

Но и это еще не все. Следует добавить толщину стяжки, которая будет закрывать трубы и являться мощным аккумулятором тепловой энергии. То есть, необходимо добавить еще минимум 50 мм. Плюс к этому – толщина финишного покрытия пола. В сумме получится общее поднятие уровня поверхности. Базируясь на этом результате, можно оценить, реально ли это исполнить в условиях квартиры.

Есть возможность обойтись и без бетонной стяжки, снизив на этом высоту поднятия пола.

Для этого применяется система укладки труб в теплообменные металлические пластины, которые устанавливаются в деревянные готовые модули, реечные или лаговые конструкции, либо в термоизоляционные маты.

Один из вариантов размещения пластин — на реечных лагах

Теплоотдача при этом , безусловно, несколько снижается, но это неизбежная плата за экономию места.

В любом случае , определенного поднятия уровня поверхности не избежать. Если система «теплого пола» будет планироваться только в отдельных комнатах, то это приведет к образованию в квартире ступенек, что не совсем удобно в повседневной жизни – подобный фактор тоже нужно иметь в виду.

Термоизоляционные маты

Итак, как уже говорилось, укладка труб «теплого пола» потребует предварительной термоизоляции поверхности. Рулонного вспененного полиэтилена, даже с фольгированием , будет явно недостаточно (за редким исключением), и обычно в этих целях применяют специальные маты. Они бывают нескольких видов:

• Плоские пенополистирольные маты толщиной от 30 до 50 мм с фольгированным покрытием и, в идеале, с ламинирующим слоем, на котором нанесена разметочная сетка, облегчающая укладку труб по разработанной схеме.

Для фиксации труб к таким матам применяются специальные хомуты – «гарпуны», или же, при заливке армированной стяжки, трубы крепятся к арматурной сетке с помощью полимерных хомутов-«галстуков». Кроме того, для удобства могут использоваться и специальные монтажные рейки.

• Пенополистирольные профильные маты со специальными бобышками, расположение и высота которых позволяет надежно фиксировать трубы в заданном положении.

Особо удобны подобные маты с ламинированным покрытием и системой замков для взаимного сопряжения – они создают единую поверхность, которой уже не потребуется дополнительная гидроизоляции.

Такие маты производятся из пенополистирола высокой плотности (более 40 кг/м³), что гарантирует выдерживание нагрузок и от залитой стяжки, и возникающих в процессе эксплуатации. Стандартные габариты одной такой профильной панели – 1,0 × 1,0 или же 0,6 × 0,8 м . Толщина варьируется (без учета высоты бобышек) в пределах 5 ÷ 50 мм, допустимый шаг укладки труб 50 мм и более (кратно 50).

Подобные маты дают и еще одно преимущество – их сложная рельефная структура, наряду с физическими особенностями пенополистирола, дают великолепный шупомоглощающий эффект.

Цены на маты для теплого водяного пола

Маты для теплого водяного пола

Какие трубы оптимальны для «теплого пола »

Трубы в системе «теплого пола» монтируются с прицелом на длительные период использования, в течение которого их регулярная ревизия будет попросту невозможна. Именно поэтому к выбору их следует отнестись с особой тщательностью.Каким требованием они должны отвечать:

• Недопустимы шовные трубы – они не дадут гарантии сохранности контура при повышении давления в нем .
• По той же причине следует избегать каких бы то ни было стыков в контуре – это место уязвимо и для засоров, и для образования протечек.
• Трубы должны обладать необходимым запасом прочности – на них лжет нагрузка и со стороны теплоносителя, и внешняя, от тяжести стяжки, покрытия пола и динамических нагрузок. Ориентироваться следует на показатель устойчивости к давлению не ниже 8 ÷ 10 бар.
• Трубы должны иметь наивысшие показатели коррозиеустойчивости , сопротивляемости к образованию отложений накипи, химической инертности. «Бич» трубопроводов – кислородная диффузия, и оптимальным будет выбор материала со специальным защитным слоем от этого процесса.
• Далеко не всем может понравиться шум протекающей по трубам воды. Значит, трубы должны обладать и соответствующим уровнем звукоизоляции.
• Диаметр — обычно используются трубы 16 или 20 мм. Занижение приведет к резкому повышению гидравлического сопротивления и снижению теплоотдачи, а чрезмерно толстые трубы существенно поднимут толщину стяжки и приведут к значительным теплопотерям в общей системе отопления.
• Трубы следует приобретать одним цельным отрезком для контура, длина которого, при диаметре 16 мм не должна быть больше 60 – 80 метров. Если превысить это значение, в контуре может появиться эффект «закрытой петли», когда давление, создаваемое циркуляционным насосом, не сможет справиться с внутренним гидравлическим сопротивлением. Если такой длины не хватает для покрытия всей площади комнаты, придется организовывать два или больше отдельных контуров от одного коллектора.

Какие трубы предпочтительней для «теплого пола»:

• Металлопластиковые трубы отлично подходят для системы «теплого пола», но с небольшими оговорками. Применяться должен по-настоящему качественный материал, так как нередки случаи разрыва тела трубы от избыточного давления. Проблема, по сути, заключается вовсе не в ненадежности самой конструкции, а в том, что рынок стройматериалов перенасыщен низкокачественными подделками, не выдерживающими никакой критики. В погоне за низкой ценой здесь несложно попасть в весьма неприятную ситуацию — то , что легко устраняется, например, на водопроводе, может иметь катастрофические последствия при расположении некачественной трубы в толще пола.

Еще одно замечание – алюминиевый слой, в целом хотя и устойчив к коррозии, но все же со временем под воздействием кислорода постепенно теряет свои качества, становясь хрупким. Это существенно снижает срок эксплуатации таких труб. Поэтому при выборе материала лучше всего остановиться на его разновидности со специальным кислородным барьером.

• Лидирующие позиции в этой сфере с недавних пор стали удерживать трубы из сшитого полиэтилена. Процесс с пециальной обработки полимера – «сшивка» создает дополнительные трехмерные межмолекулярные связи, что на выходе дает отличные показатели прочности и гибкости трубы. Оптимальными являются трубы с маркировкой РЕ-Xа , у которых степень «сшивки » достигает 80 – 90%. Еще лучше, если в структуру трубы включен слой «ЕVON » — он практически полностью блокирует возможность кислородной диффузии.

Помимо этого, некоторые производители усиливают РЕ-Ха трубы еще и слоем сваренного внахлёст алюминия, и подобные изделия становятся идеальными для их использования в системах отопления – они выдерживают самые критические нагрузки.

• Конкуренцию полимерным трубам в последнее время стали составлять нержавеющие гофрированные. Они обладают отличной гибкостью, а внешний и внутренний слой полиэтиленового покрытия делает их практически абсолютно непроницаемыми .

Такие трубы выпускаются в бухтах до 50 метров, но имеют настолько надежную фитинговую систему, что их разрешено наращивать даже с закрытием соединений бетонной стяжкой.

Какой «рисунок» укладки выбрать

При составлении схем укладки обычно применяют один из двух основных способов с возможными вариациями – «улитку» или «змейку».

Схемы «улитки» или двойной «змейки», показанной на правом рисунке, немного сложнее в укладывании, но зато они обеспечивают более равномерный прогрев поверхности пола, так как подающая и возвратная труба расположены параллельно друг — другу .

Шаг укладки труб может быть различным – все зависит от того, насколько утеплено само помещение и ожидаемого от подобной системы отопления эффекта.Обычно считается нормой расположение витков на расстоянии 100 мм. Можно создать области повышенного нагрева, сократив этот шаг, или, напротив, в тех местах, где не требуется особый подогрев, значительно увеличить расстояние.

Как бы то ни было, все концы контуров сводятся к одной точке – к месту установки распределительного коллектора, о котором речь пойдет ниже.

Цены на водопроводные трубы и фитинги

Водопроводные трубы и фитинги

Особенности подключения контуров «теплого пола» к существующей системе отопления

Глубоко ошибается тот хозяин квартиры, который считает, что контуры «теплого пола» достаточно просто врезать в стояки отопления дома – подающий и «обратку ».Такой подход просто невозможен исходя из целого ряда соображений:

• Вода в узких и длинных контурах никогда не начнет самостоятельной циркуляции – она выберет путь наименьшего гидравлического сопротивления. Таким образом, становится обязательным элементом циркуляционный насос
• Для того, чтобы обеспечивалось перемещение теплоносителя с эффективной теплоотдачей необходимо устройство выравнивания давления в системе, которое исключит застой или, наоборот, появление эффекта гидроударов.
• Обязательно нужна система отвода скапливающегося в системе воздуха.
• Теплоноситель в центральной системе далеко не всегда отличается чистотой, и чтобы предупредить засорение контуров «теплого пола», необходима установка фильтров- .
• Одна из основных причин – необходимость обязательного снижения температуры теплоносителя. Вода в трубах центрального отопления может быть нагрета до весьма высоких пределов, достигающих порой даже 80 градусов, что абсолютно неприменимо для системы «теплого пола». Перегрев поверхности самым негативным образом скажется на целостности стяжки и термоизоляционного слоя и на состоянии финишного покрытия пола. Кроме того, слишком высокая температура поверхности создаст абсолютно не комфортную обстановку в квартире. Практика показывает, что оптимальным значением нагрева теплоносителя для теплого пола является температура в 35 – 40°, и превышать ее не рекомендуется. Значит, необходим специальный смесительный узел, который будет микшировать воду из подачи и обратки для достижения нужного уровня ее нагрева.

• Безусловно, все это требует установки приборов визуального контроля и регулировки параметров, ручной или автоматической.
• И, наконец, ни одна теплоснабжающая организация не даст разрешение ни на какое подключение, если не будут соблюдены все правила безопасности функционирования системы, ее экономичности с точки зрения расходования тепловой энергии, если она хоть в какой-то мере будет препятствовать нормальному режиму работы центрального отопления всего здания.

Самодеятельность в таких вопросах не приветствуется – существует несколько основных схем подключения, которые разработаны на основе тщательно проведенных теплотехнических и гидравлических расчетах .

Например, при подключении коллекторов «теплого пола» на конечном участке стояка (первый или последний этаж, о чем говорилось ранее), обычно применяется схема, приведенная на рисунке. В ней предусмотрены:

• Впускной вентиль с обязательным фильтром – «грязевиком» (1).
• Вентиль на обратной трубе контура с обратным клапаном (2).
• Трёхходовой кран – смеситель (3) с ручным или сервоприводным регулированием.

Если управление осуществляется в автоматическом режиме, то он связан с термодатчиком – управляющий сигнал показан на схеме зеленой пунктирной линией.

• Циркуляционный (4) с производительностью, соответствующей общей длине подключённых к коллекторам контуров.
• Для выравнивания необходимой разницы давления в подающей и обратной трубе устанавливается перепускной клапан (5).
• На «гребенках » обоих коллекторов обязательно должны быть воздухоотводчики (6) и спускные краны (7), чтобы сливать теплоноситель для производства профилактических или ремонтных работ.

В случае когда система теплого пола врезается непосредственно в трубы подачи теплоносителя (получено разрешение на это, либо в условиях автономной домашней сети отопления) схемы должны быть несколько иными:

Рекомендуемые схемы подключения «теплого пола» к стоякам отопления

• На схеме «а» показано подключение с использованием двухходового крана (2), связанного с термостатом. Кран регулирует только общее поступление воды, без микширования, увеличивая или умершая напор и, следовательно, скорость теплообмена. Общая регулировка осуществляется балансировочными вентилями (3 и 4). Выравнивание давления осуществляется перепускным клапаном (8).
• Схема «б» схода с первой, и отличается только наличием прямого байпаса (перемычки) между коллекторами (8) с клапаном, рассчитанным на срабатывании при превышении в подающей трубе допустимого давления.
• На рисунке «в» представлен узел подключения труб с установленным на обратке трехходовым краном (11), перенаправляющим поток охлажденной жидкости на линию подачи. Эта схема — одна из наиболее простых, но в то же время – достаточно надежных.
• Схожая с ней, но более совершенная и легкая в регулировке – схема «г» . Здесь на трубе подачи ставиться трехходовой смеситель (9), обеспечивающий непосредственное перемешивание горячей и охлаждённой воды перед входом в циркуляционный насос (1).
• Самой совершенной считается схема «д » с четырехходовым клапанным смесителем, с ручной регулировкой, или же оснащенным сервоприводом, связанным с блоком термостата.

Такая развода дает самые точные показатели регулировок, как по температуре теплоносителя, так и по жидкости в контурах «теплого пола».

• И, наконец, на рисунке «е » показана уже упоминавшейся ранее схема подключения «теплого пола» к системе центрального отопления через теплообменник (14). Характерная особенность – обязательное наличие собственной группы безопасности (12), включающей собственный контрольный манометр, клапан избыточного давления и воздухоотводчик , а также установка расширительного бака мембранного принципа действия (13), который будет компенсировать неизбежные перепады давления.

Для обеспечения необходимой подпитки теплоносителя может устанавливаться перемычка (15) с фильтром-грязевиком, запорным вентилем и обратным клапаном.

Если к коллекторам параллельно подключается несколько контуров «теплого пола», возникает еще одна проблема – неравномерность потока теплоносителя в них. Иногда это даже заканчивается гидростатическим «запиранием» — жидкость вообще прекращает перемещение по одному из них, выбирая себе путь с наименьшим сопротивлением. С этим, конечно, можно бороться, соблюдая четко выверенную одинаковую длину всех контуров, но на практике осуществить это чрезвычайно сложно. Выход один – на гребенках коллектора устанавливаются регулировочные вентили на каждый контур позволяющие выполнить балансировку общего потока, чтобы он распределялся равномерно.

Запорные и регулировочные краны на «гребенках» коллекторов

Кроме того, подобная запорная арматура дает возможность отключать некоторые зоны обогрева в случае ненадобности или же при возникновении нештатных ситуаций – для профилактических работ или проведения ремонта.

Можно ли собрать подобную систему разводки, микширования и точной регулировки самостоятельно? Возможно, если владелец квартиры обладает нужными познаниями в этой сфере, у него может получиться, но чаще всего будет необходима помощь квалифицированного специалиста – пусконаладочные работы на таких взаимозависимых контурах потребует профессионального подхода.

Но чтобы максимально облегчить процесс монтажа «теплого пола» от от опления, производители оборудования предлагают готовые комплексные решения – смесительно-коллекторные узлы различной конструкции с уже собранными элементами, включая и циркуляционный насос, и систему смесителей и кранов, и контрольно-измерительные приборы, и блоки автоматического или ручного управления. Таким образом, владельцам квартиры остается , проконсультировавшись со специалистами, выбрать наиболее приемлемый вариант, в максимальной степени подходящий к конкретным условиям установки и устраивающий по своей стоимости. Выбор достаточно велик – подобные узлы производятся как для небольших помещений, так и способные оптимально распределить потоки теплоносителя на значительных площадях.

Как правило, для подобных смесительных узлов предусматривается коллекторный шкаф, который можно полностью спрятать в вырубленной в стене нише. Место выбирается из соображений максимального упрощения разводки системы труб «теплого пола», доступа к стоякам подачи и обратки центральной отопительной системы. При небольших площадях обогрева и незначительных размерах самого узла, его иногда располагают и непосредственно на внешней стене.

Процесс укладки и подключения труб, запуск системы «теплого пола »

Укладка контуров труб «теплого пола» обычно производится в следующей последовательности :

• Производится ревизия состояния основания пола. При необходимости устраняются ее дефекты – заделываются ремонтным раствором впадины и трещины, срубаются до ровной поверхности выступающие места. После уборки мусора и обеспыливания необходимо пройтись грунтовкой глубокого проникновения – она поднимет прочность основы, создаст дополнительный гидроизоляционный барьер.
• Застилается слой гидроизоляционной пленки толщиной не менее 200 мкм. Она должна находить на поверхность стен на 150 ÷ 200 мм. Соседние полосы укладываются внахлест с перекрытием на 150 мм, образовавшиеся швы проклеиваются стойким строительным скотчем.
• По всему периметру стены крепится демпферная лента, которая будет компенсировать термические расширения будущей стяжки, закрывающей трубы контуров отопления. Высота подъема ленты на стены должна соответствовать планируемой толщине стяжки плюс еще 20 ÷ 30 мм.
• Укладываются термоизоляционные маты. Места их стыков также желательно проклеить водостойким скотчем. Если пенополистирол на снабжен отражающим фольговым слоем, что необходимо настелить еще и тонкий фольгированную подложку из вспененного полиэтилена.
• Согласно заранее разработанной схеме производится раскладка труб. Начинают раскладку от коллекторного шкафа, и здесь же должна она закончиться. Чтобы обеспечить подключение трубы к коллектору, обязательно оставляется необходимый запас.
• Если применяются профильные маты, то трубы фиксируются между бобышками. При ровных панелях утеплителя используются пластиковые фиксаторы и монтажные планки. Как вариант – трубы могут быть подвязаны к арматурной сетке. Подобные действия лучше всего проводить с помощником, который по мере разматывания бухты и раскладки будет сразу же фиксировать трубу в нужном месте.

Укладка контура «теплого пола»

• Оба вывода каждого контура герметично соединяются с соответствующим коллектором в распределительном шкафу.

• Следующим шагом идет проверка герметичности системы. Для этого проводится ее – все контуры и элементы смесительного шкафа заполняются водой под рабочим давлением. Если есть возможность использовать компрессионное оборудование, то давление следует даже повысить в полтора — два раза. Заполненная система должна простоять в таком положении не менее суток, в течение которых проводится контроль за показаниями манометров и визуальный – за состоянием труб и всех фитинговых или резьбовых соединений. В случае выявления утечки или падения давления производятся необходимые ремонтные мероприятия и процесс опрессовки повторяется. Только при стабильном положительном результате можно переходить к закрытию контуров «теплого пола» стяжкой.

Закрытие «теплого пола » стяжкой

• выполняется обычным порядком – с армированием, выставлением системы маячков. Используют бетонный раствор марочной прочности не ниже М200 с мелкофракционным песком. Весьма желательна добавка пластифицирующего состава, который облегчит укладку раствора в сложных местах (около труб и на выступах монтажных планок или рельефных матов), поможет избежать образования воздушных пустот — они способны не только снизить прочность покрытия, но и ухудшить теплотехнические характеристики создаваемой системы отопления.

Толщина стяжки должна быть не менее 50 мм. Слишком толстый слой нарушить тепловой баланс и станет излишней нагрузкой и на трубы, и на потолочное перекрытие. Недостаточная же толщина стяжки не обеспечит сохранность контуров от динамических нагрузок, и не позволит ей справиться с ролью аккумулятора тепла.

Перед заливкой бетона трубы необходимо заполнить теплоносителем, чтобы не допустить деформации их стенок при возрастании весовой нагрузки.

До полного высыхания стяжки (3 – 4 недели, в зависимости от вида применяемого раствора) запрещено повышать температуру теплоносителя в системе – набор стяжкой прочности должен проходить в стабильном температурном режиме.

Полностью высохшая бетонная поверхность станет основой для укладки любого типа финишного напольного покрытия.

Видео: вариант стяжки поверх труб «теплого пола»

В случае если применение «бетонной» технологии невозможно (из-за слишком большого понятия уровня пола либо по причине недопустимости большой нагрузки на потолочное перекрытие), «теплый пол» рекомендуют укладывать в деревянные модули с использованием теплообменных пластин, о которых уже упоминалось выше.

Укладка труб «теплого пола» в деревянные модули

Подобные пластины можно применить и по профильным матам, если подобрать их в полном соответствии с диаметром труб и расстоянием между бобышками.

Можно осуществить подобную укладку и по профильным матам …

Как вариант, даже в обычных матах их экструдированного пенополистирола можно вырезать пазы для установки теплообменных пластин с последующей укладкой в них труб.

… или даже непосредственно по панелям ЭППС

По такой поверхности, после опрессовки , можно сразу укладывать финишное покрытие пола. Если планируется настил ламината, то необходимо будет только подложка из вспененного полиэтилена. В случае, когда на пол будет настилаться линолеум либо укладываться плитка, по металлическим пластинам вначале простилается слой фанеры (ОСП, ГВЛ ), а уже затем осуществляется монтаж финишного покрытия.

И, наконец, особенности пуска системы «теплого пола» от от опления. Ни в коем случае нельзя сразу запускать его на полную мощность. Ввод в эксплуатацию должен проводиться ступенчато, с плавным поднятием температуры теплоносителя до расчетной . Рекомендуют этот процесс растянуть на 3 – 4 дня.

Какой вывод из всего изложенного? Можно ли назвать процесс создания теплого пола от существующей системы отопления простым, за который можно браться любому? Наверное, нет. Следует скрупулезно взвесит свои желания и возможности, продумать все этапы получения разрешения на установку и практического воплощения проекта, и, скорее всего, придется прийти к мнению, что без помощи квалифицированных специалистов в данном вопросе не обойтись.

ТОП-7 лучших теплых полов

	Фото	Название	Рейтинг	Цена
Лучшие кабельные электрические полы
#1		Devi 330 Вт, 16.5 м	⭐ 99 / 100
#2		Теплолюкс Эко 850 Вт, 60 м	⭐ 98 / 100
Лучшие теплые полы в виде нагревательных матов
#1		Devimat DTIR-150, 450 Вт, 3 м2	⭐ 99 / 100
#2		Equation 1260 Вт, 9 м2	⭐ 98 / 100
Лучший пленочный теплый пол
#1		Caleo Grid 220 Вт 3 м2	⭐ 99 / 100
Лучшие водяные теплые полы
#1		Труба гофрированная 15А, Отожженная	⭐ 98 / 100
