Почему нельзя делать заземление вплотную к дому

Среди различных возможностей сделать жилье безопасным, особое место занимает заземление в частном доме: схема электросети любого современного дома не будет утверждена, если в ней не будет предусмотрено подключения к заземляющему контуру.

Схема устройства заземления частного дома Источник tirez.ru

Существует несколько вариантов и схем заземления частного дома, плюс четкие требования ПУЭ (правила устройства электроустановок) – все это надо знать и понимать, чтобы электричество в доме было безопасным.

Зачем нужно заземление в частном доме: принцип действия

Заземление в частном доме считается важной частью системы электроснабжения. Его монтируют с такими целями:

Защита обитателей дома от поражения электротоком (при касании прибора с нарушенной изоляцией электропроводки);

Корректная работа современных электрических устройств;

Безопасная эксплуатация газового оборудования;

Эффективная работа молниезащиты.

Принцип действия системы основан на элементарных законах физики, которые говорят, что электрический ток всегда движется в сторону наименьшего сопротивления.

При повреждении изоляции прибора ток выходит (замыкается) на корпус. Такая ситуация чревата сбоями в функционировании и поломкой, не говоря об опасности для человека получить чувствительный разряд, случайно дотронувшись рукой до поверхности.

Видео описание

Ёмко и наглядно схема заземления частного дома, зачем она нужна и какой должна быть – показаны в следующем видео:

При наличии заземления ток распределяется с учетом величины сопротивления тела и заземляющего контура дома (в обратно пропорциональной зависимости).

Тщательно продуманное защитное заземление образует электрическую цепь с сопротивлением, значительно меньшим, чем сопротивление человеческого тела. Ток, проходящий через человека, не окажет опасного воздействия, а основной заряд уйдёт в грунт.

Прохождение электрического тока через тело человека в системе без заземления и с заземлением Источник plotnikov-pub.ru

Главным элементом заземления частного дома служит контур заземления – ПУЭ определяет его как металлические проводники и электроды-заземлители (стержни или трубы), заглубленные в грунт.

Внутренняя электропроводка по современным стандартам выполняется трехжильным проводом (фаза + ноль + заземление). Провода защитного заземления соединяют контур с электроустройствами.

Чтобы обеспечить безопасность при грозах, используют предназначенные для этого устройства - разрядники, рассчитанные на большие величины токов и напряжений.

В настоящее время существуют три системы заземления электросети, TN, TT и IT. Преимущественно в быту используется одна из разновидностей первой из них – TN-C, TN-S, TN-C-S.

Видео описание

Про разницу между системами TN и TT – на видео:

Расшифровка аббревиатур

Первая буква говорит о способе заземления источника питания, вторая характеризует заземление потребителя.

T – источник (потребитель) заземлен;

I – токоведущие части источника изолированы от земли;

N – потребитель присоединен к точке заземления источника (занулен).

С – проводники N (нулевой рабочий) и РЕ (нулевой защитный) объединены в один общий проводник PEN;

S – функции проводников N и РЕ разделены.

Подвиды системы TN (TN-C, TN-S, TN-C-S) различаются по способу подключения проводников N и PE.

Системы заземления в сетях переменного тока Источник zen.yandex.uz

Система TN-C

В этом случае один проводник (N и PE объединены на всем протяжении электросети) исполняет как рабочие, так и защитные функции.

Такой способ организации системы повсеместно встречается в старом жилом фонде, он прост в исполнении и экономичен. Но отсутствие отдельного защитного заземления часто приводит к короткому замыканию при аварийной ситуации (скачках напряжения). По современным нормам, отраженным в требованиях ПУЭ, система заземления TN-C запрещена для новых построек. При этом нет обязательного требования модернизировать старые (если не делается капитальный ремонт).

Система TN-S

Здесь проводники N и PE разделены, напряжения на корпусах электроприборов не появляется. Система безопасна и хорошо защищает человека, домашнее электрооборудование и здание. Основной недостаток – высокая себестоимость обустройства.

Система TN-C-S

Комбинированная система. На выходе от источника питания проводники N и PE объединены в одном проводнике. На входе в здание добавляется защитный проводник PE.

При решении вопроса, какое заземление лучше для частного дома, следует обратиться к своду ПУЭ. Он рекомендует подсистему TN-C-S как основную для большинства потребителей; она проста в организации и надежнее других защищает от пожара вследствие короткого замыкания.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу электротехнических работ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Отличия системы TN-C-S Источник keaz.ru

Элементы контура, варианты заземления и необходимые материалы

Системы защитного заземления (заземляющие устройства) принято делить на следующие элементы:

заземлитель (контур заземления); встречается естественный и искусственный вариант;

заземляющие проводники.

Согласно ПУЭ предпочтительным будет использование естественного заземлителя (металлический забор или трубопровод), если его сопротивление соответствует установленным нормам. В противном случае разрешено использовать искусственный заземлитель. Для его сооружения необходимы:

Металл для заземлителя (труба, гладкая арматура, стальной уголок, прут, лента).

Провод из стали, меди или алюминия достаточного сечения.

Крепежный материал (металлические уголки, хомуты, муфты).

Крепления и изоляция из пластика.

Из чего состоит модульно-штыревое заземление Источник ecoask.ru

Контур заземления загородного дома можно организовать на основе модульно-штыревого способа. Система крайне устойчива к коррозии, при монтаже не используется сварка. Штыревое заземление собирается из стальных стержней длиной до 1,5 м с резьбовым соединением. Омеднённые (или с верхним слоем из нержавеющей стали) штыри забиваются в грунт вибромолотом (перфоратором) со специальной насадкой. Электроды (штыри) монтируются на большую глубину, поэтому параметры контура не зависят от сезонных изменений. Комплект обычно приобретается в готовом виде у организации, которая занимается установкой. Высокая стоимость такого контура оправдана его долговечностью: срок эксплуатации омеднённых стержней достигает 30 лет, из нержавеющей стали – 50 лет.

Комплект модульного заземления Источник tirez.ru

Контур из черного металла

Такая конструкция имеет ограниченный срок службы (5-10 лет, из-за коррозии); с течением времени сопротивление контура значительно ухудшается. Допускается использование черного металлопроката с антикоррозионным покрытием, но надо обращать внимание, чтобы такое покрытие не было диэлектриком.

Требования к сопротивлению заземляющего устройства.

Заземление для частного дома имеет смысл, если сопротивление контура минимально. В таком случае (когда сопротивление человека намного превышает сопротивление контура) через тело пройдет неощутимый заряд, а оставшийся потенциал уйдет в землю.

Сопротивление определяется типом, количеством и глубиной заложения заземляющих элементов, а также свойствами грунта. Оптимальными считается суглинистые и глинистые почвы с влажностью 20-40%.

Чтобы убедиться, что заземляющее устройство выполняет свои функции, проводится измерение сопротивления.

Видео описание

Как проводятся измерения – на видео:

Что делать при замене старой проводки с заземлением TN-C

В большинстве домов старого жилого фонда устанавливалась двухпроводная система электроснабжения. Даже если устанавливалось заземление, то оно выполнялось по схеме TN-C, которая использует один-единственный «нулевой» проводник для исполнения двух задач – рабочей (для функционирования электроприборов и устройств) и защитной (для сохранения оборудования электрических сетей).

По сути, такая система надежно оберегает электрическую цепь в целом, но оставляет практически без защиты запитываемые бытовые электроприборы и их владельцев. Кроме того, в сырую погоду такое подключение может приводить к проскакиванию напряжений даже при защитном отключении – по подобным причинам известны случаи летальных исходов.

Схема разделения проводника PEN Источник tirez.ru

При возведении новых домов эта система не допускается; там, где она сохранилась, рекомендуется по возможности переходить систему TN-C-S (на входе в здание провод PEN повторно заземляется с последующим разделением на PE и N). При аварийной ситуации проводник N отсоединяется от сети, уберегая бытовые электроприборы и их хозяев от проблем.

Переход на систему TN-C-S в домах с изношенной электропроводкой оправдан соображениями безопасности.

Зачем при наличии заземления нужно УЗО

УЗО (устройство защитного отключения) представляет собой быстродействующий выключатель, работающий в паре с контуром заземления и реагирующий на утечку тока разрывом цепи.

Источник tirez.ru

Схема без заземления и УЗО

Когда изоляция проводника нарушается, фаза появляется на металлическом корпусе электрического прибора. Если току некуда уйти дальше, то при контакте человека с корпусом электроприбора, разряд пойдет через тело. Последствия будут зависеть от множества факторов и результаты могут быть разные – от испуга до перебоев в работе сердца.

Без наличия заземления фаза на поверхности прибора с поврежденной проводкой будет оставаться, пока не выключится вводной автомат .

УЗО в схеме без защитного проводника (TN-C)

В такой системе при нарушении изоляции проводника УЗО сразу не сработает, так как не возникнет ток утечки. Но как только человек прикоснется к поврежденному прибору, то часть тока уйдет в тело и УЗО сработает.

Даже без наличия заземления ток будет течь через тело человека только в течение времени, необходимого для срабатывания УЗО – обычно это десятые доли секунды. Как итог – возможны болезненные ощущения, но фатального исхода скорее всего удастся избежать.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

Если электроприбор контактирует с контуром заземления и подключен через УЗО, то в случае замыкания фазного проводника на металлический корпус электроприбора, сразу же появляется утечка тока (который уходит в землю). УЗО срабатывает и разрывает цепь.

Газовый котел и УЗО

В первую очередь надо понимать, что заземление газового котла в частном доме должно выполняться в обязательном порядке - исключений не существует.

Заземление газового котла и установка УЗО выполняются одновременно. Это необходимое условие при подключении газа к жилому дому, так как на корпусе газового котла во время работы образуется поверхностное напряжение.

Заземление газового котла в частном доме позволит избежать поломки дорогостоящего электронного оборудования и предотвратить возгорание, причиненное статическим электричеством. Эта мера, учитывая высокую взрывоопасность газа, служит дополнительной защитой от пожара.

Все детали газового котла заземлены в обязательном порядке Источник pinterest.com

Какие проводятся работы при монтаже заземления

Весь процесс создания заземляющего контура делится на следующие этапы:

После определения безопасной глубины конструкции (там, где грунт всегда влажный) выкапывается траншея.

Металлические стержни (заземляющие электроды) заглубляются в грунт.

Собирается контур заземления: стержни, расположенные в ряд или в форме фигуры (обычно треугольник), соединяют лентой или трубами, свариваются последовательно.

Контур дополнительно приваривается к токоотводу стальной лентой.

Готовый заземлитель подключается к электрощиту, траншея засыпается.

При монтаже, грамотные специалисты учитывают некоторые важные нюансы:

Контур должен располагаться ниже линии промерзания грунта. В противном случае, когда вода в земле превратится в лед, то грунт перестанет проводить ток и заземление не будет работать.

Заземляющие электроды нельзя окрашивать, так как слой краски это диэлектрик и контакта контура с землей не будет.

Заземление в частном доме, схема контура Источник asutpp.ru

Заключение

Все, что стало привычным в повседневной жизни – холодильник, СВЧ-печь, гидромассажная кабина – не должно нести опасность. Грамотно спроектированное заземление в загородном доме, когда контур системы и корпуса приборов являются одним целым, должно обеспечивать безопасное электроснабжение, без риска для людей и их окружения.

При строительстве или покупке частного дома, к нему будет подведена система электроснабжения, и поэтому понадобятся заземляющие мероприятия. Предлагаем рассмотреть, как делать отдельный внешний и внутренний контур заземления, стоимость его установки и нормы ПУЭ, а также цену и где купить материалы.

Что это такое – заземляющий контур

Устройство заземления – это соединенные группой горизонтальные проводники – электроды, их монтаж производится в непосредственной близости с объектом на определенном расстоянии друг относительно друг друга.

Для чего нужен контур:

• защита электрических приборов от перепадов напряжения в помещениях;
• защита жителей дома от удара тока;
• сопротивление «растеканию» энергии;
• для молниезащиты коттеджа, дома или квартиры.

Технология внутреннего контура

Для построения такой группы принято использовать стальные уголки или арматурные металлические трубы, опоры, длиной до 3 метров. Они забиваются в землю при помощи кувалды, и при необходимости закрепляются фундаментом, но желательно не заливать их, иначе если понадобится ремонт его будет невозможно осуществить.

Объединить их между собой нужно, используя тонкую ленту из стали с толщиной от 4 миллиметров, которую перед началом работы укладывают в траншею глубиной до метра. Между собой все крепим при помощи сварки.

Чтобы сэкономить место на участке, эти группы размещаются по периметру здания, или общей территории. Контур – именно такая геометрическая фигура образовывается при оценке работы сверху. К этому заземлителю выводятся абсолютно все электрические приборы дома, в особенности те, что потребляют нагрузку выше средней: от 380 В.

От чего зависит контур

Перед началом работы обязательно проводятся замеры и измерение сопротивления контура заземления. Этот показатель зависит от нескольких факторов, в частности:

1. Состояние земельного настила;
2. Глубина установки заземления;
3. Качество грунта и его тип (глина, чернозем, песок и т.д.);
4. Количества заземляющих групп и электродов в каждой группе;
5. Материала электродов и его характеристик.

В идеале нужно расположить заземлительный контур в черноземе, глинистых грунтах и суглинках. Категорически запрещено монтировать электрическое сопротивление в каменных покровах или скалах, они также проводят ток, и сопротивление у данных материалов очень низкое.

Инструкция по устройству контура

Монтаж замкнутого контура производится следующим образом: выкапывается траншея выбранной глубины, оптимальное значение 70 сантиметров, но если у Вас наполнена квартира различного рода силовыми установками, то можно создать ров и до метра вниз. Форма траншеи представляет собой равнобедренный треугольник с максимальной шириной метр и глубиной о07-1 м, предварительно обязательно его нужно замерить.

К вершинам треугольника забивается кувалдой уголок, который будет отвечать за первоначальное сопротивление контура заземления частного дома. Оптимальная длина трубы для обычного здания – 2-3 метра. Если арматура плохо входит в землю – воспользуйтесь специальным буром, а не молотом. После этого по траншее начинаем устанавливать наши заземлители.

Советы от электрика:

После того, как все электроды замкнуты, нужно проложить стальную полосу до 4 мм толщиной, начинаем от подстанции и движемся по периметру.

Понадобится чертеж-схема участка, т.к. монтаж контура заземления частного дома или здания запрещен СНИП над газовыми или водопроводными трубами. Её можно составить схематически либо использовать ПО (к примеру, программа АвтоКад), этот документ понадобится, когда будет составляться протокол проверки согласно ГОСТ. Кроме того, нужно учитывать еще и разрешение от энергоснабжающей компании.

Видео: как сделать контур заземления в доме

Контуры заземления, могут сооружаться, только если есть акт на скрытые работы.

Проверка и оценка

После обязательно должно произвестись подключение и испытание контура заземления на сопротивляемость. Для этого подсоединяем к нему мультиметр в режиме оммерта, после чего подключаем все приборы в помещении к заземлению, и замеряем периодичность импульсов. Оптимальный показатель 60 импульсов в минуту.

Какие требования контуру заземления:

1. Провода допускается выбирать больше, чем указано в нашей сравнительной таблице, но не меньше;
2. Полоса, соединяющая электроды, должна быть изготовлена из легированной стали, устойчивой к коррозии;
3. Обязательно производится окраска соединений (цвет подбирается согласно ГОСТ);

Смета составляется не только на сами материалы, расценки на типовой контур заземления учитывают и производящуюся работу, потому что в любом случае придется приглашать сотрудника электроснабжающей компании для оценки работы, он заполнит паспорт и выдаст протокол.

• Арматура – 1500 рублей;
• Стальная лента и её установка – 3000 рублей;
• Окраска соединений – 300 рублей;
• Первичная документация – 200 рублей;
• Сварочные работы при подключении к котельной – 200 кВт (100 рублей);
• Провода, которыми осуществляется прокладка заземления к проводке дома – 500 рублей;

Сроки, по которым создается контур типа КТП или ТП заземления – 3-5 дней. К монтажу нужно подходить очень ответственно, наденьте защитный костюм и диэлектрические перчатки, ри работе со сваркой используйте маску.

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Согласитесь: с заземлением дом становится надежнее!

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Как известно, громоотвод защищает строения от пожара, а электроприборы - от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

Система электроснабжения TN-C

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

Система электроснабжения TN-C-S

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине - провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

Система электроснабжения ТТ

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

Система электроснабжения TN-S

Самая надежная система электроснабжения - TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

• труба водопроводной скважины;
• заложенный в грунт трубопровод из металла;
• сваи и другие железобетонные элементы;
• стальные рельсы, трубы и другой профиль, заглубленный в грунт.

Стандартный вариант подключения защитного провода

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

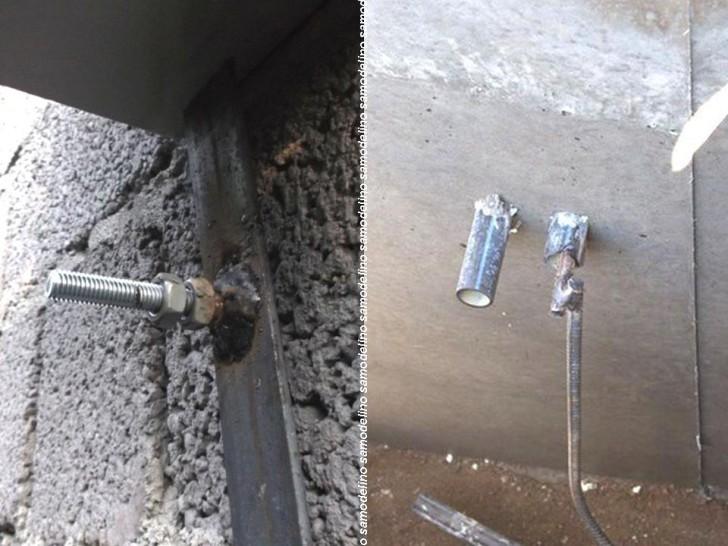

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

• трубы отопительной системы;
• водопровод;
• канализационные трубы;
• трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

• отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
• его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
• фундамент не должен находиться в агрессивной среде;
• влажность грунта должна быть не более 3%.

Основные варианты заземления частного дома

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

• контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
• конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
• одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

• глубины заложения, количества и площади электродов;
• проводимости поверхности заземлителей;
• глубины заложения и размеров горизонтальных элементов;
• состава грунта и его увлажненности.

Общая схема исполнения заземления

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Таблица расчета параметров заземления
Тип грунта	Удельное сопротивление грунта, Ом*м	Количество заземлителей
Солончаковые почвы	25	2
Торф	50	3
Садовая земля	40	3
Чернозем	50	3
Песок сильно увлажненный	60	4
Глина	60	4
Песок умеренно увлажненный	130	10
Супесь влажная	150	12

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

• штыри из стального уголка сечением 50х50х5мм и длиной 3м;
• расстояние между заземлителями 2м;
• горизонтальная соединительная полоса из стали сечением 40х4мм;
• глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Земляные работы при обустройстве заземления

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Элементы заземляющего контура

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

• • уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
  • полоса из стали сечением 40х4мм;
  • комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
  • антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

Размеры контура заземления в виде треугольника

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Этапы обустройства треугольного контура заземления

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита.
Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

• штырь стальной омедненный длиной 1,5м;
• муфта соединительная;
• наконечник стартовый;
• головка направляющая для насадки перфоратора;
• зажим для подключения провода;
• смазка токопроводящая;
• лента гидроизоляционная;
• насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

• резьбовые части стержня покрывают токопроводящей смазкой;
• наворачивают на стержень наконечник стартовый и муфту соединительную;
• в муфту закручивают головку направляющую;
• в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
• один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
• резьбовые части следующего стержня покрывают токопроводящей смазкой;
• наворачивают на стержень муфту соединительную;
• направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
• проверяют сопротивление растеканию тока измерителем Ф4103-М1;
• по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
• детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
• зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Постоянно пользуясь бытовой электросетью 220 вольт, мы не задумываемся об опасности высокого напряжения. Длительная безаварийная эксплуатация электроустановок притупляет чувство самосохранения.

Заземление дома своими руками фото

И только при поражении электрическим током, или пожаре по причине неисправной электропроводки, начинаются поиски причины неприятностей.

В подавляющем большинстве случаев, ситуацию исправит домашнее заземление. От пожара электропроводки «земля» не спасет, хотя при правильном подключении коммутационных устройств это возможно. А вот сберечь ваше здоровье, или даже жизнь – задача выполнимая.

Нужно ли делать заземление в частном доме?

Если отвечать на вопрос односложно: безусловно – Да! Для понимания процесса рассмотрим принцип действия «земли».

Грунт, вне зависимости от происхождения, является неплохим проводником электрического тока. Различные материалы по разному сопротивляются электричеству, большую роль играет влажность грунта. Но в любом случае, между фазным проводом и землей (в буквальном понимании этого слова) всегда есть разность потенциалов.

Для чего все-таки нужно заземление в доме?

В вашем жилище существует множество электроприборов, имеющих металлический корпус.
Системный блок персонального компьютера, холодильник, электрическая духовка, водяной бойлер, утюг, и множество других устройств. Распространенная поломка бытовых приборов – так называемое пробитие электротока на корпус. Иными словами – внешние панели устройства становятся фазным контактом.

Если вы коснетесь корпуса, на котором есть напряжение, через вас на физическую землю будет протекать электрический ток. В зависимости от влажности, вашей обуви и покрытия пола – сила тока будет разной. Но опасность поражения электротоком очень велика. Достаточно при этом коснуться водопроводного крана или батареи отопления, и удар током может стать смертельным.

Если заземление в частном доме присутствует, и ваши электроприборы к нему подключены – электроток будет течь по заземляющему проводу.

Почему? Сейчас поймете. Закон Ома гласит – сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению проводника. Корпус электроприбора заземлен. Сопротивление проводника составляет 2-5 Ом.

Сопротивление вашего тела измеряется килоОмами, то есть в тысячи раз больше. Даже если вы стоите босиком на мокром бетонном полу, электроток через ваше тело будет мизерным, если вообще он будет.

Важно! Все вышесказанное справедливо лишь для электроприборов, правильно подключенных к заземляющему контуру.

Предположим, что питающий провод перетерся, и касается оголенной жилой металлического корпуса.

Может возникнуть искрение, перегрев и в результате – пожар. Или схема внутри электроприбора выйдет из строя.

Если корпус устройства будет штатным образом подключен к земляному проводу – произойдет короткое замыкание. В тот же момент автомат на входе в дом разомкнет электрическую цепь, и опасность будет отведена.

Заземление частного дома необходимо не только для обеспечения безопасности.
Все современное электрооборудование является мощным генератором радиоволн, читайте – помех. Шумы при телефонном разговоре, рябь на экране телевизора, снижение скорости WiFi интернета, потрескивания в динамиках при прослушивании музыки.

Все это, результат неконтролируемого наполнения вашего жилища электрическими полями. Для здоровья они тоже, мягко говоря, неполезны.
Наверное, вы заметили, что питающая вилка компьютерного монитора, телевизора или музыкального центра имеет третий вывод – для подключения заземления.

Казалось бы, зачем? Ведь у них пластиковые корпуса, поражение электротоком исключено.

Важно! Эффективность заземления (в смысле безопасности) можно повысить, если на вводных цепях установить устройства защитного отключения (УЗО). Автоматы реагируют на утечку тока и моментально обесточивают опасный участок.

С необходимостью организации заземления в доме мы разобрались. Теперь поговорим о его наличии в уже построенном жилище. Если вы только проектируете загородный дом – электропроводка будет соответствовать нормам ПУЭ, СНиП и ГОСТ.

Мой горький опыт электрика позволяет мне утверждать: Если у Вас "заземление" сделано как надо - то есть в щитке есть место присоединения "заземляющих" проводников, и все вилки и розетки имеют "заземляющие" контакты - я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии - пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А - получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе - реальный ноль, или около того.

А теперь вопрос - что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз - тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы "заземления" , соединяя в евророзетке "нулевой рабочий" и "нулевой защитный" проводники, как иногда практикуют некоторые "умельцы". Такая замена крайне опасна. Не редки случаи отгорания "рабочего нуля" в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

"Заземление" и "зануление"

Одним из вариантов "заземления" является . Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться "заземлением".

В этой ситуации тоже есть свои нюансы. Что мешает "нулю" отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский "авось", который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале должен состоять из 3х - 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с "заземляющим" контактом. Короб, плинтус, скоба - дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй - на "заземляющий" контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что "земля" не имеет права разрываться, посредством каких либо выключателей.
