Как сделать громоотвод заземление в деревянном доме

При обустройстве домашней электросети УЗО и автоматические выключатели не могут в должной мере обеспечить защиту системы и жильцов. Оптимальный вариант предотвращения аварийной ситуации – заземление в частном доме. Данная линия организуется по нескольким схемам, четко регламентированным нормативами.

Что дает заземление

Заземление в частном доме своими руками

Частицы электрического тока (электроны) направляются к положительным зарядам или контакту заземленных устройств при их наличии. Если не заземлить электрическую сеть, электроны начинают накапливаться в кабелях, повреждая чувствительные части электроприборов. При касании контура питания человек становится точкой отвода электронов. Это приводит к травмам или летальному исходу.

В частном или загородном доме сделать линию заземления необходимо с целью:

• устранения рисков поражения электротоками;
• автоматического выключения питания в помещении;
• изоляции оборудования 2 класса;
• уравнивания потенциалов заряда;
• защиты электролинии, системы малого напряжения;
• изоляции помещений, площадок, рекреационных зон.

Правила устройства электроустановок называют заземление обязательной частью электросети.

Нужно ли заземление на даче и в деревянном доме

Если в доме заземления нет, в аварийной ситуации последствия могут быть печальными и даже трагическими

Обилие бытовых приборов и законодательное регулирование электробезопасности объясняют необходимость защиты проводки от электротока. Особенно это актуально для дач и зданий из дерева.

В дачном поселке чаще всего строят деревянный или каркасный дом. Основными коммуникациями участка являются трубопроводы на поверхности или минимальной глубине, скважины, колодцы. Во время гроз эти коммуникации могут притягивать молнию.

Если загородный коттедж не оборудован громоотводом либо заземлением, риски возгораний увеличиваются в разы. При отсутствии пожарной службы поблизости огонь распространяется быстро. Владельцы могут лишиться имущества или получить серьезные травмы.

Заземляющего контура на даче недостаточно – нужен молниеотвод.

Системы заземления частного дома

На объектах частного строительства можно сделать заземление на основании систем TN-C-S и TT.

Применение TN-C-S

Основной прибор защиты – автоматы с глухозаземленными нейтралями. Они соединяются с землей общим PEN-кабелем, разделяясь на входе в здание. Опасность системы – возникновение фазного напряжения при обгорании провода PEN и одновременное касание земли и фазы. По этой причине ПУЭ регламентируют строительство линии:

• использование PEN-проводника с механической защитой;
• резервные заземленные столбики через каждые 100-200 м.

Реализовать TN-C-S в сельской местности проблематично.

Особенности системы ТТ

Провод земли подается на распредщиток от индивидуального заземляющего контура. Система отличается устойчивостью к разрывам кабеля, но не функционирует без УЗО. Последний элемент устраняет риски поражения электротокам.

Схема заземления TT

ТТ – резервный вариант, который используется в случаях невозможности организации TN-C-S.

Устройство заземления

Схемы контура заземления

Домашний контур заземления является устройством с внутренней и наружной подсистемами. Две из его трасс соединяются в распредщитке, остальная часть находится на улице. Она представляет собой электроды, скрепленные пластинами из металла и вкопанные в грунт. На главный щиток от конструкции протягивается металлическая шина. Устройство работает по принципу отвода электротока в локальный грунт при касании человека к технике.

Из чего делать заземление

Металлический уголок для заземления

Своими руками можно выполнить заземление из металлических прутов 16 мм в диаметре. Один конец элемента затачивают до острого состояния, а на второй прикрепляют сваркой плоскую площадку.

Также используют металлический уголок с выступами в виде полочек длиной 50 мм, которые быстро забиваются кувалдой в мягкую почву.

Трубы со сплющенным или заваренным в конус краем также подойдут для обустройства защиты. Понадобится проделать отверстия с отступом 50 см от края, чтобы система функционировала в условиях пересохшего грунта. Для восстановления работы в элементы заливают раствор соли с водой. Недостаток технологии – необходимость выкапывания или бурения скважины.

Из арматуры заземление делать нельзя – каленый слой изменяет направление тока и быстро расщепляется в почве.

Модульно-штыревое заземление

Конструкция представляет собой стальные штыри длиной 1,5 м с медным покрытием. Готовый комплект модульно-штыревого заземления для дома и дачи соединяется муфтами. Вертикальные и горизонтальные элементы скрепляются латунным зажимом.

Сборка и монтаж осуществляются последовательно:

1. Штырь обрабатывается антикоррозийным средством.
2. На верхнюю часть устанавливается насадка-наконечник для удобства работы с вибромолотком.
3. На второй конец прута надевается заостренный наконечник и покрывается антикоррозийным средством.
4. Наверх штыря надевается плоская площадка.
5. Выкапывается углубление в грунте.
6. Набор для заземления в сборке помещается в яму и ввинчивается на максимальную глубину.
7. Вибромолотом конструкцию погружают в почву, оставляя 20 см для присоединения другого стержня.

Готовый модульный прибор занимает небольшую территорию, не требует проведения сварочных работ. Все части конструкции изготавливаются заводским способом, поэтому собираются без усилий.

Контур из черного металла

Заземляющим электродом являются любые стержни из черного металлопроката – стальные уголки, трубы, гладкая арматура, двутавры. Оптимальное сечение металла для эксплуатации на протяжении 20-30 лет – не меньше 1,5 см2.

Популярный вариант, по которому может делаться защитный контур – в виде треугольника, где электроды являются вершинами. Штыри соединяются полосами из металла, аналогичный элемент протягивается на распределительный щит. В зависимости от сопротивления почвы стержни устанавливаются на расстоянии 1,2 – 3 м.

МЭК 60364.5.54 отмечает, что в условиях песчаников, щелочных грунтов с низким УГВ можно использовать чернометаллические штыри с оцинковкой.

Глубина забивания штырей

Схема контура заземления

Допускается забивание металлических стержней на глубину:

• от 80 до 100 см, но не менее 60 см ниже уровня промерзания почвы;
• от 100 до 200 см при наличии пластичных, подвижных грунтов на участке;
• с выступом на 1/3 во влажных почвах.

Замерзший или пересохший верхний слой увеличивает сопротивление почвы в 10 раз.

Чего делать нельзя

Неправильное соединение заземляющего провода

Чтобы безопасно заземлять участок и дом, стоит обращать внимание на запреты ПУЭ. Согласно документу нельзя:

• применять металл с корродированием – существуют риски коротких замыканий;
• использовать арматуру в качестве заземлителя и проводника – ток разрушает каленый слой и прут быстро ржавеет;
• прокладывать контур на расстоянии от жилого здания не более 1 м – система будет неэффективной;
• использовать в качестве контура трубы отопления или подачи воды – система не будет целостной;
• объединять РЕ-проводник с рабочим нулем за участком разделения – защитный автомат начнет срабатывать постоянно;
• ставить перемычку на ноль и РЕ-проводник розетки – при разрыве нуля на корпус бытовой техники будет подаваться фаза.

Как правильно сделать

Подготовка к заземлению в частном доме

Для правильного выполнения монтажа на участке защитного заземления и ввода его в дом стоит подобрать материал и форму заземлителей.

Конструкция изготавливается из стальных или медных металлических элементов:

• вертикальных прутьев от 16 мм;
• горизонтальных стержней от 10 мм;
• стальных изделий толщиной от 4 мм;
• стальных труб диаметром от 32 мм.

По форме заземлитель может иметь вид равностороннего треугольника со штырями-вершинами. Второй вариант – линия с 3-мя элементами, расположенными ровно. Третий способ – контур, при котором стержни забиваются с шагом 1 м и соединяются металлосвязями.

Шаг в 1 м подходит для строений с квадратурой от 100 м2.

Порядок действий

Земельная подготовка к прокладке контура заземления

Монтаж заземления стоит рассмотреть на примере треугольника. Работают по следующей схеме:

1. Делают разметку в виде треугольников с отступом от начала отмостки до участка монтажа не меньше 150 см.
2. Выкапывают траншеи в виде треугольника. Размер сторон – 300 см, глубина канавок – 70 см, ширина – от 50 до 60 см.
3. Вершину ближе к строению соединяют траншеей 50 см в глубину.
4. На кончиках вершин забивают элементы (круглый штырь или угол) длиной 3 м.
5. Заземлитель опускают ниже уровня почвы на 50-60 см. Над поверхностью дна он возвышается на 10 см.
6. К видимым участям элементов приваривают металлосвязи – полосы 40х4 мм.
7. Треугольник подводят к дому при помощи металлических полос или круглых проводников с сечением от 10 до 16 мм2 и сваривают.
8. Убирают шлак с точек соединения, покрывают конструкцию антикоррозийным средством.
9. Проверяют сопротивление (должно быть до 4 Ом) и делают засыпку канавок почвой без крупных примесей. Каждый слой утрамбовывают.
10. На ввод в дом к полосе приваривают болт с изолированным медным проводником сечением 4 мм2.
11. Подкидывают заземление в щиток. Подключение осуществляется на специальный узел, покрытый консистентным составом.
12. Землю подсоединяют на каждую линию, разведенную по дому.

Согласно ПУЭ, нельзя развести «землю» одним проводником – только в общем кабеле.

Ввод контура заземления в дом

Ввод контура заземления в дом

Для ввода контура в дом стоит использовать стальную полосу 24х4 мм, медную проволоку сечением 10 мм2, алюминиевый провод сечением 16 мм2:

• Проводники с изоляцией. На контур следует приварить болт, а на конец проводника – надеть гильзу с круглой бесконтактной площадкой. Далее собрать устройство, накрутив на болт гайку, на нее – шайбу, потом – кабель, шайбу и затянуть все гайкой.
• Стальная полоса. В помещение заводится шина или проводник. Чтобы обеспечить аккуратность выполнения, проводят медную шину с небольшими размерами.
• Переход с металлической шины к медному проводу. На шину приваривают два болта с удалением на 5-10 см. Вокруг элементов обкручивают проводник, прижимают болты шайбами.

Последний метод удобнее для разводки сквозь стену.

Почему нельзя делать отдельные заземления

Установка отдельных заземлений не обеспечит эффективности эксплуатации бытовой техники. Электрический ток может стать причиной поражения человека. Если в доме 2 и больше розетки с отдельными заземлениями, оборудование может выйти из строя. Причина заключается в зависимости сопротивления контуров от состояния грунта на отдельном участке. Между конструкциями может появится разница потенциалов, что выведет технику из строя или причинит электротравму.

Какую систему выбрать

В частном секторе на сегодня применяются только две схемы – TN-C-S и TT. Чаще всего к строению подводится двухжильный проводник на 220 В или четырехжильный – на 380 В.

Устройство системы заземления TN-C-S

Схема заземления TN-C-S обеспечит качественную защиту только при наличии дифавтомата и УЗО. Подключать все системы на основе проводников тока (водоподачу, армирование фундамента, канализацию, отопление) на земляную шину нужно отдельными проводами:

1. Выбор шин для разводки PEN-кабеля. Понадобится «земля» (PE) с металлическим основанием, нейтраль (N) с диэлектрическим основанием и расщепитель на 4 точки.
2. Подключение металлической шины к металлическому корпусу щитка для образования контактов. Краску на точках крепления удаляют полностью.
3. Монтаж нулевой шины на дин-рейке.
4. Проверка расположения шин – они не пересекаются.
5. Заведение PEN-проводника на расцепитель.
6. Подключение к расцепителю контура заземления.
7. Установка перемычки на земляную шину от одного гнезда при помощи медного провода с сечением 10 мм2.
8. Монтаж перемычки со свободного гнезда на шину нуля или нейтрали – применяется аналогичный провод из меди.

Потребители подсоединяются по принципу протягивания фазы от вводного провода, нуля – от шины нейтрали, земли – от шины РЕ.

Заземление по системе TT

Систему TN-C в старых домах можно преобразовать в ТТ. Фазный кабель от столба используется в качестве фазы, а защитный – фиксируется на нулевую шину и остается нейтралью. Проводник от готового контура сразу выводится на шину заземления.

Минус системы ТТ заключается в защите исключительно оборудования, подкинутого на провод земли. Оставшиеся приборы, подключенные по двухпроводному способу будут под напряжением. В случае заземления корпусов дополнительными проводниками напряжение при скачках остается нулевым, и автомат может разорвать фазу.

Зачем при наличии заземления нужно УЗО

Принцип действия УЗО

Устройство защитного отключения необходимо для выравнивания фазного и нулевого тока. При вероятности утечки УЗО обесточит линию и даже при касании к корпусу прибора электричество уйдет в грунт.

Схема без заземления и УЗО

Если в доме нет заземления, монтаж защитного устройства осуществляется двумя способами.

На входе. Прибор является единственным средством защиты для всей домашней проводки. Напряжение будет подаваться через кабель ввода на распределительный щит, потом – на двухполюсный автомат, а после – на УЗО. После этого можно подключать автоматы к отходящим линиям.

Схема практически не требует финансовых затрат, обеспечивает компактное расположение всех приборов. Ее минус – срабатывание устройства в режиме токовой утечки и обесточивание всего здания.

На входе и линиях отвода. Вводное приспособление монтируется на входе, а вспомогательные – около автоматов линий отвода. Количество УЗО определяется разветвлением электросети. К защите допускается подсоединять бойлеры, стиралки, электрические плиты и посудомоечные машинки. По такому принципу удобно подключать гараж, погреб или подсобные постройки.

В момент утечки тока срабатывает конкретный прибор, останавливается один вид техники, остальные работают в стандартном режиме. Недостаток системы – заземление долго устанавливается в габаритном щитке, который стоит недешево.

УЗО в системе без защитного проводника TN-C

Подключение УЗО и дифавтомата в однофазной системе TN-C

Система включает трехфазный (4 шт.) или однофазный (2 шт.) провод. Первые состоят из 3-х фаз и одного нуля, вторые – из 2-х фаз и одного нуля. В случаях повреждения изоляционного слоя аппарат не сразу реагирует, поскольку ток утечки не появляется.

При касании к поврежденной технике часть напряжения поступит в тело человека. Только тогда УЗО начнет срабатывать. За 1/10 секунду может произойти многое – от неприятных покалываний до электроожогов.

Схема с защитным проводником (TN-S и TN-C-S) и УЗО

При контакте оборудования, подключенного через УЗО с заземляющим контуром, сразу возникает утечка тока. Она происходит при замыкании фазы на корпусе техники. Автомат активируется, разрывает соединение, ток отводится в грунт.

Газовый котел и УЗО

Заземлять газовый котел следует обязательно, одновременно с установкой УЗО. Необходимость работ обусловлена образованием поверхностного напряжения на корпусе котла при работе. Заземление в данном случае предотвратит выход оборудования из строя, устранит риски воспламенения от статического электричества. Обустройство линии также обеспечит дополнительную пожарозащиту, поскольку газ взрывоопасен.

Заземление электросети – универсальный способ защиты человеческой жизни, предотвращения пробоев изоляции, поломок бытовой техники. Электролинии без заземления являются пожароопасными, но устанавливать защитную систему стоит в соответствии со схемой подключения нейтрали, фазы, земли.

Общие требования

Заземление является одной из основных мер защиты от поражения электрическим током.

В данной статье приведена подробная, пошаговая инструкция о том как сделать заземление в частном доме своими руками.

Для начала определимся с тем, что такое заземление?

Согласно ПУЭ Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. (пункт 1.7.28.)

В качестве заземляющего устройства используют металлические стержни или уголки которые вбиваются вертикально в землю (так назымаемые вертикальные заземлители ) и металлические стержни либо металлические полосы которые посредством сварки соединяют между собой вертикальные заземлители (так назымаемые горизонтальные заземлители ).

Вертикальные и горизонтальные заземлители вместе образуют конур заземления , данный контур может быть замкнутый (рисунок 1) или линейный (рисунок 2):

Контур заземления должен быть присоединен к главной заземляющей шине во вводном электрическом щитке дома с помощью заземляющего проводника в качестве которого, как правило, используется та же металлическая полоса или стержень которые применены в качестве горизонтального заземлителя.

Защитное заземление частного дома будет иметь следующий общий вид:

В свою очередь совокупность контура заземления и заземляющего проводника называют заземляющим устройством.

Замкнутый контур заземления обычно выполняют в форме треугольника со сторонами от 2 до 3 метров (в зависимости от длины вертикальных заземлителей) важно что бы расстояние между вертикальными заземлителями было не менее их длины (см. рис. 1). Замкнутый контур так же может выполняться и в других формах, например овал, квадрат и т.д. В свою очередь линейный контур представляет из себя ряд вертикальных заземлителей в количестве 3-4 штуки выстроеных в линию, при этом так же как и в случае с замкнутым контуром расстояние между ними в линейном контуре должно быть не менее их длины, т.е. от 2 до 3 метров (см. рис. 2).

Примечание: Замкнутый контур заземления считается более надежным, т.к. даже при повреждении одного из горизонтальных заземлителей данный контур сохраняет свою работоспособность.

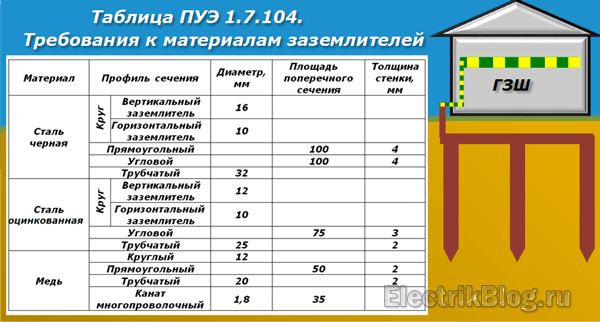

Горизонтальные и вертикальные заземлители должны выполняться из черной или оцинкованной стали либо из меди (пункт 1.7.111. ПУЭ). Ввиду своей дороговизны медные заземлители, как правило, не применяются. Так же не следует выполнять заземлители из арматуры — наружный слой арматуры каленый из-за чего нарушается распределение тока по ее сечению, кроме того она сильнее подвержена коррозии.

Вертикальные заземлители выполняют из:

• круглых стальных стержней диаметром минимум 16мм (рекомендуется: 20-22мм)
• стальных уголков размерами минимум 4х40х40 (рекомендуется: 5х50х50)

Длина вертикальных заземлителей должна составлять 2-3 метра (рекомендуется не менее 2,5 м)

Горизонтальные заземлители выполняют из:

• круглых стальных стержней диаметром минимум 10мм (рекомендуется: 16-20мм)
• стальной полосы размерами 4х40

Заземляющий проводник выполняют из:

• круглого стального стержня диаметром минимум 10мм
• стальной полосы размерами минимум 4х25 (рекомендуется 4х40)

2. Порядок монтажа заземления:

ШАГ 1 — Выбираем место для монтажа

Место для монтажа выбирается как можно ближе к главному электрощитку (вводному щиту) дома в котором находится главная заземляющая шина (ГЗШ), она же PE шина.

В случае если вводной электрощиток находится внутри дома или на его наружной стене заземляющий контур монтируется около стены на которой находится электрощиток, на расстоянии примерно 1-2 метра от фундамента дома. Если же электрический щиток находится на опоре воздушной линии электропередач или на выносной стойке контур заземления можно монтировать прямо под ним.

При этом не следует располагать (использовать) заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п. (п. 1.7.112 ПУЭ)

ШАГ 2 — Земляные работы

Выкапываем траншею в форме треугольника — для монтажа замкнутого конура заземления, либо прямую — для линейного:

Глубина траншеи должна составлять 0,8 — 1 метра

Ширина траншеи должна составлять 0,5 — 0,7 метра (для удобства проведения сварочных работ в дальнейшем)

Длина траншеи — в зависимости от выбранного количества вертикальных заземлителей и расстояний между ними.(Для треугольника используется 3 вертикальных заземлителя, для линейного контура, как правило, 3 или 4 вертикальных заземлителя)

ШАГ 3 — Монтаж вертикальных заземлителей

Расставляем в траншеи вертикальные заземлители на необходимом расстоянии друг от друга (1,5-2 метра) после чего забиваем их в землю при помощи перфоратора со специальной насадкой либо обычной кувалдой:

Предварительно концы заземлителей необходимо заострить для более легкого вхождения в грунт:

Как уже было написано выше длина вертикальных заземлителей должна составлять примерно 2-3 метра (рекомендуется минимум 2,5 метра), при этом необходимо вбить их в землю на всю длину, так что бы над дном траншеи выступала верхняя часть заземлителя на 20-25 см:

Когда все вертикальные заземлители забиты в землю можно переходить к следующему шагу.

ШАГ 4 — Монтаж горизонтальных заземлителей и заземляющего проводника:

На данном этапе необходимо соединить между собой все вертикальные заземлители с помощью горизонтальных заземлителей и к получившемуся контуру заземления приварить заземляющий проводник который будет выходить из земли на поверхность и предназначен для соединения заземляющего контура с главной заземляющей шиной вводного электрощита.

Горизонтальные и вертикальные заземлители соединяются между собой посредством сварки, при этом место соединения необходимо обварить со всех сторон для лучшего контакта.

ВАЖНО! Не допускается использование болтовых соединений! Вертикальные и горизонтальные заземлители образующие заземляющий контур, а так же заземляющий проводник в месте его присоединения к заземляющему контуру должны быть соединены при помощи сварки.

Сварные швы необходимо защитить от коррозии, для чего места сварки можно обработать битумной мастикой.

ВАЖНО! Сам заземляющий контур не должен иметь окраски! (пункт 1.7.111. ПУЭ)

В результате должно получится примерно следующее:

ШАГ 5 — Засыпаем грунтом траншею.

Здесь все просто, засыпаем траншею со смонтированным заземляющим контуром землей, так что бы над контуром было не менее 50 см грунта, как уже было указано выше.

Однако и здесь есть свои тонкости:

ВАЖНО! Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебня и строительного мусора (п. 1.7.112. ПУЭ).

ШАГ 6 — Подключение заземляющего проводника к ГЗШ вводного электрощитка (вводного устройства).

Наконец мы подошли к завершающему этапу — заземлению электрощитка дома, для этого выполняем следующие работы:

Подводим заземляющий проводник к электрощитку, так что бы до электрощитка оставалось около 1 метра, если вводной щиток находится в доме, желательно завести заземляющий проводник в здание. При этом у мест ввода заземляющих проводников в здания должен быть предусмотрен следующий опознавательный знак (п.1.7.118. ПУЭ):

Сам заземляющий проводник находящийся над поверхностью земли необходимо покрасить, он должен иметь цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (от 15 до 100 мм) желтого и зеленого цветов. (п.1.1.29. ПУЭ).

К концу заземляющего проводника со стороны электрощитка привариваем болт, на который подсоединяем гибкий медный провод сечением не менее 10 мм 2 , который так же должен иметь желто-зеленую окраску. Второй конец этого провода подключаем к главной заземляющей шине, в качестве которой внутри вводного устройства (вводного электрощитка дома) следует использовать шину РЕ (п.1.7.119. ПУЭ).

ВАЖНО! Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается. (п.1.7.119. ПУЭ).

В итоге схема заземления щитка дома должна иметь следующий вид:

Обеспечить безопасность проживающих в доме от поражения электрическим током нужно – этот факт не оспаривается. Но одних автоматических выключателей или УЗО недостаточно. Надежнее в этом случае выполнить в частном доме заземление 220 В своими руками. Такая система позволит не волноваться за жизнь проживающих в случае возникновении аварийной ситуации. Но выполнить ее нелегко, хотя и вполне возможно даже без специального образования. Сегодня подробно разберем, для чего требуется заземление, что потребуется для монтажа. Имеет смысл и пошагово рассмотреть все этапы такой работы.

Зачем нужно заземление должен знать не только профессиональный электрик, но и каждый домашний мастер. Говоря простым языком, это средство защиты от поражения электрическим током в случае пробоя изоляции и возникновении напряжения на корпусах и . Если оно выполнено по всем правилам, то при возникновении аварийной ситуации электрический ток «уйдет» в землю, исключив попадание человека под напряжение. Если при этом установлено устройство защитного отключения (УЗО), то оно сработает при подобной утечке.

Важно! Заземление для частных домов рассчитывается определенным образом и имеет свои параметры, игнорировать которые нельзя. Если сопротивление контура или шины окажется выше положенного, ни о какой защите не может идти речи.

Электрический ток можно образно сравнить с водой, которая течет по пути наименьшего сопротивления, а значит при повышении этого параметра заземляющей шины, разряд уйдет в землю сквозь человека.

Заземление на даче так же важно, как и в частном доме, но в этом случае можно заземлить только отдельные .

Заземление и зануление: в чем разница между ними

Называют схему защиты, при которой нулевым проводником выступает глухозаземленная нейтраль. В случае пробоя изоляции, соприкосновения корпуса прибора с токоведущей частью, происходит короткое замыкание, заставляющее сработать защитную автоматику. В частных секторах зануление запрещено в целях безопасности. Оно применяется только в многоквартирных домах старой постройки, не имеющих отдельного контура заземления.

Монтаж в частном доме заземления и молниезащиты особенно важны в случае, если строение находится на возвышении или в стороне от высоких сооружений. Они могут иметь общий контур. В этом случае молниезащита работает как заземление.

Статья по теме:

В данной публикации мы более детально рассмотрим, что означают термины между ними, принцип работы, достоинства и недостатки каждого, когда возможно использование того или иного способа защиты и требования электробезопасности.

Схемы заземления частных домов своими руками: 380 В и 220 В

Значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три). Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем.

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного или иного электроприбора. Ниже мы обязательно на этом остановимся.

Полезная информация! Перед началом работ нужно составить подробный проект заземления в частном доме. Схема контура заземления пригодится при работе и поможет в случае возникновения аварийной ситуации впоследствии.

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Очень важно! Контур заземления должен проходить ниже уровня промерзания грунта. В противном случае зимой он не будет должным образом выполнять свои функции.

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Зная данные можно использовать формулу:

• R o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

где R n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n o = 25.63 х 1.7/4 = 10.89 . Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Как правильно сделать заземление в частном доме

Перед тем, как правильно сделать заземление, следует ознакомиться с нормами и правилами монтажа. Значение имеет глубина закладки контура, материал, качество соединений. Лучше использовать медь, но ее стоимость высока. Поэтому часто применяется сталь.

Требования к контуру заземления частного дома следующие:

• Вертикальные прутья не короче 16 мм;
• Горизонтальные – от 10 мм;
• Толщина стали не менее 4 мм;
• диаметр стальной трубы – не менее 32 мм.

Полезно знать! Допускается использование естественных заземлителей – металлических конструкций, находящихся под землей или труб (за исключением трубопроводов ГСМ и канализации). Естественный заземлитель не должен быть покрыт антикоррозийными составами.

Все соединения выполняются при помощи сварки – болтовые стяжки не допускаются. Они быстро окисляются и уже через полгода толку от контура заземления не будет. Выполнен он может быть в виде треугольника рядом с жилищем или как квадрат по периметру здания.

Как сделать заземление 220 В в частном доме своими руками

Иллюстрация	Выполняемое действие
	Устройство контура заземления частного дома своими руками начинается с траншеи под будущий контур. Оптимальной длиной стороны треугольника является 3 м, но многие не обращают на это внимания. После полного устройства контура можно будет добавить штыри, если сопротивление нас не устроит.
	По углам треугольника, глубиной около полуметра пробуриваем скважины. Глубокими они не получатся, однако немного помогут забить электроды в грунт.
	Для скважин можно воспользоваться ручным или бензиновым ямобуром.
	В нашем случае используется в качестве штыря стальной уголок, который нужно предварительно заточить. Это легко сделать посредством с отрезным диском по металлу.
	Теперь нужно опустить электрод в скважину и забить в грунт то, что не зашло.
	Из трехметрового уголка у нас осталось лишь 15÷20 см. Скважину забиваем глиноземом и можно переходить к установке шин.
	Шины крепятся к электродам только при помощи сварки. Болтовые соединения не подойдут – они не дают нужной плотности.
	Закончив приваривать шины к штырям, прокрашиваем соединительные швы. Сам контур красить нельзя, но сварочные швы подвержены коррозии, что может привести в негодность все заземляющее устройство за пару лет.
	Далее приваривается шина заземления, идущая к дому. Длина определяется расстоянием до строения плюс высота .
	Крепим ее к фундаменту на простые дюбель-гвозди с алюминиевыми пробками.
	Просверлив в верхней части два отверстия, плотно прикручиваем болты, к которым фиксируется заземляющий кабель, идущий в дом.
	Последний шаг – покраска той части шины, которая находится над грунтом. Закрываются и болты. Т.к. они протянуты, крутить их будет не нужно, а краска убережет от внешних погодных явлений. Монтаж контура заземления окончен.

Становится понятно, что выполнить контур заземления частного дома своими руками возможно, хотя и непросто.

Что такое естественный заземлитель и как его использовать

Рассмотрим, как сделать заземление на даче своими руками без выкапывания траншей и укладки контура. Для этого можно использовать естественные заземлители, которыми являются трубы или металлические конструкции, находящиеся под землей.

Очень важно! В качестве естественного заземлителя нельзя использовать трубопроводы ГСМ и канализацию. Металлоконструкции не должны быть окрашены краской или покрыты антикоррозийными составами.

Рассматривая заземление 380 B частного дома своими руками, отметим, что отличий в монтаже контуров здесь нет, о чем уже говорилось ранее.

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить в частном доме, не монтируя при этом всей системы защиты.

Сделать это довольно просто, используя естественный заземлитель. От него нужно проложить кабель непосредственно к прибору или к , от которой устройство питается. Часто, таким образом, производится заземление в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Проверка работоспособности заземляющего устройства подручными средствами

Многие не понимают, как проверить заземление в частном доме, не приобретая дорогостоящее оборудование. Для производства испытания выполненного контура будет нужен обычный мультиметр. После полного монтажа «земли» включаем подачу электроэнергии и переводим ручку мультиметра на максимальное напряжение в режиме переменного тока. Замерив напряжение между контактами «фаза-ноль» и «фаза-земля», нужно обратить внимание на разницу показаний. Если она меньше 10 В, это значит, что работы выполнены правильно и контур функционирует как нужно. Если же разница велика, есть способ улучшить показатели.

От любого из углов треугольника прокапывается траншея, длиной 3 м. С краю вбивается еще один электрод, который соединяется с основным контуром шиной, аналогично тому, как описано в пошаговой инструкции. Траншея засыпается, и проверка производится снова. Обычно одного добавочного луча достаточно для исправления ситуации.

Важно! Проверку контура заземления нужно производить с периодичностью раз в год. Это обезопасит проживающих от поражения электрическим током в случае возникновения внештатной ситуации.

Частые ошибки при монтаже заземляющего устройства

Наиболее частой ошибкой является перемыкание нейтрали с заземляющими шинами. Это приводит к несанкционированному срабатыванию устройств защитного отключения. Так же опасно подключать заземляющий контакт к нулю в розетке. Кроме обманчивого спокойствия это ничего не даст. Разберем ситуацию, при которой в щите или распределительной коробке начинает подгорать ноль. Происходит пробой изоляции на корпус бытового прибора и ноль отгорает. Если он был совсем слаб, автоматика сработать не успеет. В результате получим пропажу нуля при наличии напряжения на корпусе. Итог будет неутешительным.

Следующим отметим подключение заземляющей жилы к или водяному стояку. Делать этого нельзя. Использование естественного заземлителя допускается при подключении к нему перед вводным щитом и правильном расключении.

Не допускается монтаж защиты алюминиевым кабелем, который имеет повышенное сопротивление в сравнении с медью.

Очень важно! Работы, связанные с электромонтажом требуют снятия напряжении. Допускается кратковременная подача электричества для проверки электропровода или иных параметров, но только при соблюдении всех мер предосторожности и соблюдении правил электробезопасности.

Устройство громоотвода для частного дома своими руками

Устройство молниезащиты частного дома важно, если строение возвышается над другими постройками сектора, возведено на отшибе или возвышении. Но рачительный хозяин даже невысокого жилища не станет им пренебрегать. Ведь природные явления предугадать сложно, а значит нужно быть готовым ко всему. В выполнении такой защиты имеются нюансы, которые сейчас и рассмотрим.

Согласно правилам и нормам молниеотвод устанавливается выше самой высокой точки во дворе на 0.5÷1.5 м (на деревья тоже стоит обратить внимание). Выполнить молниеприемник можно из меди, алюминия или стали. От него по крыше укладывается токоотвод без изоляции, который соединяется с защитным контуром по кратчайшей траектории.

Защитный контур выполняется в форме треугольника или прямой линии. Под землей он соединяется с контуром заземления жилого помещения – это обязательное условие.

Если стены выполнены из , расстояние между токоотводом и поверхностью должно превышать 100 мм.

Как рассчитать длину молниеприемника

Для этого воспользуемся формулой:

h = (r х + 1.63h x ) / 1.5 , где

• h – нужная высота молниеприемника;
• r x – радиус зоны на крыше дома, защищаемый от молнии;
• h x – высота самого дома, без учета громоотвода.

Готовые комплекты заземления для частного дома: где, и по какой стоимости приобрести

Несмотря на то, что самостоятельная покупка и монтаж контура заземления обходится дешевле, домашние мастера все чаще приобретают готовые комплекты заземления для дачи или частного дома. Их монтаж проще, а значит быстрее. Однако купить заземление для частного дома, цена которого выше, чем на материал, из которого оно изготавливается, не для всех приемлемо. Попробуем обобщить средние цены на такие комплекты по России по состоянию на январь 2018 года.

Соблюдение правил электрической безопасности защищает здоровье жильцов и сохраняет в исправность бытовых приборов при авариях в системе энергоснабжения.

Сейчас очень много статей и видеороликов о том, как можно сделать заземление в частном доме своими руками. Средства интернет позволяют людям высказывать свое мнение, зачастую довольно ошибочное.

В этой статье я показываю 2 варианта схем разных конструкций, основанных на научных рекомендациях со ссылками на нормативные документы.

Какие электрические характеристики обеспечивают безопасную работу контура заземления

Защитная функция контура основана на том явлении, что аварийный ток стекает по пути наименьшего сопротивления.

На корпусе любого бытового прибора из-за повреждения изоляции может появиться потенциал фазы. В старой системе заземления TN-C он станет стекать через тело прикоснувшегося человека.

Тяжесть электротравмы зависит от многих факторов, но может привести и к фатальным последствиям.

В схеме электропитания TN-S искусственно созданный РЕ проводник через контур заземления отводит опасный потенциал, защищает человека от поражения током.

Для оптимальной работы схемы необходимо учесть:

• сопротивление растеканию;
• напряжения прикосновения и шага;
• состояние грунта по его удельному сопротивлению;
• электрические характеристики выбранных материалов и их стойкость к воздействию агрессивной среды почвы;
• конструкцию контура, которая должна быть просчитана по нормативам и проверена электрическими замерами высокоточными приборами.

Сопротивление заземляющего устройства в электроустановках до 1000 В: из каких составляющих оно складывается

Любой контур заземления состоит из вертикальных или горизонтальных заземлителей (электродов), расположенных в земле. Через создаваемый ими контакт протекает аварийный ток.

Вертикальные электроды заглублены в почву, разнесены на определенное расстояние, объединены горизонтальным заземлителем, подключенным к главной шине здания.

Для частного дома редко используется один вертикальный заземлитель по причине противодействия сопротивления растеканию тока.

Допустим, что имеется сооружение с подключенным к нему одним вертикальным электродом, расположенным в почве. На главную шину организовано металлическое короткое замыкание. проводника пренебрегаем для упрощения.

На границе определенной площади, называемой зоной растекания, напряжение уменьшается практически до нуля от своего максимального значения. Таким способом мы получили точки нулевого потенциала, находящиеся с противоположных сторон электрода, на которых U=0.

Сопротивление заземляющего устройства Rз - это сопротивление участка земли между точками нулевого потенциала. Оно вычисляется по формуле Rз=Uф/Iкз.

На его величину очень слабо влияет сопротивление металлических частей заземлителей с шиной и контакты электродов с землей - они очень маленькие. Вопрос его снижения решается за счет изменения конструкции контура и характеристик грунта.

Улучшить этот показатель можно установкой дополнительного электрода. Однако монтировать его следует определенным образом.

Если два электрода разместить рядом, то площадь зоны растекания практически не меняется. Ток короткого замыкания стекает на том же участке грунта. Поэтому заземлители необходимо разнести на большее расстояние.

При этом ток КЗ станет стекать с каждого электрода, разделяясь на два потока, а между ними образуется пространство, где они оказывают влияние друг на друга. Оно называется зоной экранирования. Для оценки его характеристик введены поправочные коэффициенты.

Второй способ улучшения сопротивления заземляющего устройства основан на увеличении длины вертикального электрода и его заглублении в грунт до 30 метров. Технология этого метода приведена в конце статьи.

Несколько вертикальных электродов привариваются в почве к металлической полосе (горизонтальному заземлителю). Он тоже оказывает влияние на стекание аварийного тока, оценивается по индивидуальному коэффициенту.

Его величина зависит от количества электродов в контуре и отношения расстояния между ними к их длине. Данные сведены в таблицу.

Таким образом, электрические характеристики создаваемого контура сильно зависят от конфигурации и расположения вертикальных и горизонтальных заземлителей, их заглубления в грунт.

Владельцу частного дома необходимо оценивать сопротивление заземляющего устройства в электроустановках до 1000 В и делать предварительный расчет на бумаге до начала сборки конструкции. Для этого требуется представлять, из каких процессов берутся параметры, задаваемые в проекте.

Напряжение прикосновения и шага: что это такое и как оно влияет на расчет контура заземления

Описывает пункт ПУЭ 1.7.24. Его величина заложена в формулы для расчета сопротивления контура заземления.

Представим, что на корпусе какого-то оборудования появился фазный потенциал U и к нему прикоснулся человек с сопротивлением тела R.

Через него начнет стекать ток Iт, который определяется по закону Ома. Величина приложенного напряжения зависит от места создания контакта, удаления от максимальной величины U, обозначается термином прикосновения (Uпр).

Поскольку от Uпр зависит безопасность человека, то на него введены строгие нормативы. При создании электрического проекта на объект в него закладывают жесткие ограничения, влияющие на безопасность. Они учтены в допустимых параметрах сопротивления заземляющего устройства.

Еще один ряд факторов, влияющий на расчет контура - учет тех процессов, которые протекают непосредственно на грунте при стекании аварийного тока, распределяющегося внутри той зоны, где может случайно оказаться человек. Их учитывает напряжение шага.

В эпицентре разряда приложено максимальное напряжение, а его величина постепенно снижается с увеличением расстояния до нуля. Когда в этой зоне будет двигаться человек, то между его ногами возникнет разность потенциалов.

Она возрастает при приближении к месту разряда, а при определенных условиях может привести к электротравме: чем ближе к центру, тем опаснее.

Термин напряжения шага Uш заложен в пункт ПУЭ 1.7.25. Он строго нормируется формулами расчета проекта заземляющих устройств.

На промышленных объектах обычно применяются дорогие специальные защиты, быстро отключающие аварийные режимы, когда напряжению шага остается возможность проявить себя очень короткое время.

В частном доме таких устройств нет. Поэтому к качеству контура предъявляются повышенные требования. Владельцу необходимо продумать место его расположения и трассу прохождения горизонтального заземлителя.

Напряжение прикосновения и шага стремятся сделать настолько минимальными, насколько они могут обеспечить повышенную безопасность человека. Они учитываются нормативами ПУЭ.

Какие нормы по сопротивлению растекания заложены в ПУЭ и почему

Для создания надежного контура частного дома следует понимать, что он работает не сам по себе, а в составе всей системы заземления электроустановки, начиная от промышленной трансформаторной подстанции.

Безопасность зависит от типа нейтрали ТП и быстроты ликвидации аварийных ситуаций.

На промышленных объектах, требующих оперативного отключения аварий, создается эффективно заземленная нейтраль, позволяющая при однофазных замыканиях на землю быстро отключать токи КЗ. Для этого ее сопротивление, с учетом влияния всех естественных и искусственных заземлителей, не должно превышать 0,5 Ома. (Пункт 1.7.90.)

Бытовая электрическая сеть 380/220 вольт обычно создается с глухозаземленной нейтралью. Ее безопасность в какой-то части может улучшить разделительный трансформатор.

За ним создается сеть с изолированной нейтралью. Но мы сейчас рассматриваем другой вопрос.

Трансформаторная подстанция, подключенная по обычной схеме с заземленной нейтралью, должна работать в режиме, предусмотренном пунктом ПУЭ 1.7.101.

Это значит, что при питании частного дома напряжением 380/220 вольт общее сопротивление всей цепочки заземляющих устройств должно укладываться в норматив менее 4 Ома. На эту величину оказывают влияние все повторные заземлители ВЛ и естественные заземления.

К последним относят железобетонные фундаменты зданий и другие, закопанные в грунт металлические конструкции. Их задача - длительно обеспечивать электрический контакт с землей.

Повторные заземлители линии распределяются по опорам ВЛ для обеспечения достаточной величины тока однофазного замыкания, которую должна почувствовать токовая защита. Они же ставятся на вводе в здание.

Все эти заземления должны в комплексе обеспечить величину сопротивления 0,4 Ома на трансформаторной подстанции.

Когда ВЛ и ТП введены в эксплуатацию, то любое смонтированное на них заземление находится в работе. Измерить отдельно его сопротивление невозможно и очень опасно: оно является частью электрической цепи.

Теперь продолжим рассмотрение пункта ПУЭ 1.7.107. для заземляющего устройства частного дома. Здесь уже приводятся другие нормативы.

Для создаваемого нами заземлителя введена величина 30 Ом. Контур заземления можно отключить от ГЗШ и замерить его сопротивление. Понимаем, что в работе оно участвует со всеми повторными и естественными заземлителями схемы и обеспечивает 4 Ома для трансформатора на КТП.

Но не все так просто. Нам потребуется выполнить еще одно условие безопасности: сопротивление ближайшего повторного заземлителя должно составить 10 Ом. Об этом говорит пункт ПУЭ 1.7.103.

Однако обеспечить эти 10 и 30 Ом простыми способами не всегда возможно из-за физического состояния грунта.

Виды грунтов и их удельное сопротивление: что требует обязательного учета

Наш контур будет забит в землю, которая служит проводником электрического тока. Ее проводимость зависит от многих факторов и нормируется величиной удельного сопротивления.

Например, скальный грунт имеет очень плохие характеристики. Работать на нем - плохая затея. Нормируемые параметры и возможные пределы их отклонения помещены в таблицу.

Сведения эти представлены как ориентировочные для проведения приблизительного расчета. При создании проекта контура их желательно уточнить на конкретной местности.

Чем влажнее почва и больше в ее состав входит различных солей, тем лучше ее удельное сопротивление. Однако солевые растворы - это агрессивная среда, вызывающая коррозию металлов.

Именно постоянные колебания влаги, зависящие от времени года и погодных условий, вызывают большие отклонения удельного сопротивления от средней величины.

В мороз вода превращается в лед, а он довольно плохо проводит электрический ток. Во время жары почва высыхает. Зима и лето - самые неблагоприятные периоды для работы контура заземления.

Поэтому эти времена года используются для проведения контрольных замеров сопротивлений растекания.

Грунт не обладает однородной структурой. При заглублении в почву могут встретиться всякие сюрпризы. Предвидеть их нереально. Особенно при большой глубине.

Например, сверху почвы может быть слой чернозема, а под ним суглинок или супесок, камни.

Приблизительно оценить состав грунта можно самостоятельно. Для этого берут с глубины порядка метра его кусочек и пытаются скатать «колбаску» между ладонями. Если ее толщина соответствует спичке, то это глина.

Из песка скатать ничего не получится, он рассыпается. Из суглинка можно сделать колбаски толщиной порядка сантиметра. Супесок скатывается чуть большими кусочками и сразу разваливается.

Метод приблизительный, но он позволяет получить данные для расчета проекта. Более точно эти результаты обеспечивают приборы, предназначенные для измерения электрического сопротивления грунтов. Ими занимаются специалисты электролабораторий.

Поскольку удельное сопротивление грунта сильно зависит от сезона, то для более точного расчета контура введены сезонные коэффициенты, учитывающие еще и четыре района проживания.

Требования к материалам для контура заземления, которые надо знать обязательно

Качественный электрический контакт между металлом электродов и почвой создается не за счет закапывания конструкции, а при забивании стержней в землю, когда грунт уплотняется при вдавливании.

Электроды должны хорошо выдерживать ударные механические нагрузки при монтаже схемы, входить в грунт без деформации и сохранять свои электрические характеристики десятилетиями в условиях действия на них агрессивной почвенной среды.

К выбору заземлителей предъявляются строгие нормативы по виду металлов и их габаритов. Предельно допустимые минимальные размеры электродов опубликованы таблицей ПУЭ.

Уменьшать сечение материалов нельзя, а выбирать толще не рационально.

Для вертикальных заземлителей обычно используется труба, пруток и уголок, а горизонтальных - та же полоса или пруток. Их поперечное сечение должно соответствовать требованиям таблицы 1.7.104.

Конструкция контура предназначена для создания электрического контакта с грунтом даже при коррозии металла. Защищать его красками нельзя.

Окончательная сборка электродов осуществляется сваркой, а ее
шов довольно быстро ржавеет и разрушается. Поэтому его надо покрывать защитным
слоем битумного лака.

Металл соединительной полосы, расположенный на открытом воздухе, к которому подключают отвод на главную защитную шину, тоже нужно покрасить.

Как рассчитать контур заземления: пошаговая инструкция

Проект создается в несколько этапов.

Шаг №1. Выбор материала

Металл и его профиль выбирают по вышеприведенной таблице 1.7.104. При изготовлении используют те материалы, которые имеются в наличии или проще всего приобрести в конкретной местности. Главное условие - соблюсти требуемое сечение.

Шаг №2. Определение конструкции

Здесь задаемся:

• глубиной забивки вертикальных заземлителей H;
• расстоянием между ними D;
• их количеством N.

Расчет предполагает их расположение в линию, а не треугольником, когда увеличивается зона экранирования. Но при необходимости этот вариант можно легко пересчитать.

Направление линии выбирается с учетом местных условий так, чтобы она не пересекалась с другим магистралями, например, канализацией, водопроводом, подводом газа.

Глубину забивки определяют опытным путем на одном контрольном экземпляре. Для него выкапывают ямку глубиной 0,7 метра и в нее загоняют пробный стержень.

При этом оценивают затрачиваемое усилие и особенности технологии. Если залить в ямку ведро воды и дать ее впитаться в грунт хотя бы полчаса, то забивка потребует меньших физических усилий.

Расстояние между вертикальными электродами выбирают кратно их длине: это позволяет лучше учитывать коэффициенты взаимного влияния.

Количество вертикальных заземлителей определяет длину соединительной полосы с учетом участка подвода к дому, а ее характеристики тоже закладывают при расчете конструкции.

Когда конфигурация и размеры выбраны, то приступают к следующему этапу.

Шаг №3. Расчет электрического сопротивления выбранного контура

Вычисления по математическим формулам позволяют предварительно оценить собираемую конструкцию. Если она укладывается в норматив, то можно приступать к ее изготовлению. В противном случае вносятся коррективы схемы увеличением числа электродов, их заглублением или повышением расстояний.

Вначале считают сопротивление одиночных заземлителей с учетом их формы и способа заглубления.

Когда расчет выполнен и проверен, то приступают к определению специальных коэффициентов использования. Они учитывают степень экранирования и взаимного влияния электродов.

Привожу их наиболее распространенную часть таблицей.

После определения коэффициентов влияния можно приступать к общему расчету сопротивления заземляющего устройства. Привожу формулу.

Полученный результат может уложиться в нормируемые 30 Ом или быть выше. Если он не удовлетворяет требованиям ПУЭ, то потребуется что-то добавить в конструкцию или изменить размеры. После этого необходимо сделать новый расчет и добиться положительного результата.

Вычисления можно вести вручную по формулам на бумаге или воспользоваться онлайн калькулятором, приложенным ниже.

Строительство загородного дома включает в себя множество электротехнических работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которую нельзя игнорировать по причинам безопасности и требованиям ПТЭЭП.

Делать заземление в частном доме своими руками не запрещено, поэтому в этом материале подробно рассмотрим основные этапы проектирования и монтажа контура.

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Инструкции по монтажу заземления

Существует два способа сборки и установки подземных заземляющих конструкций. Первый можно выполнить своими силами, хотя придется потрудиться и потратить немало времени, а второй по силам только профессионалам, так как потребуется специальное оборудование и навыки измерения сопротивления.

Вариант 1 - заземляющий провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Заземляющий провод – медный проводник с сечением, равным сечению фазной жилы. Он одним концом подключен к шине, расположенной в электрощите, вторым – к заземлителю, зарытому в грунт. К шине также ведут заземляющие проводники от всех электроустановок в доме.
