Применение опалубки из пенополистирола для фундамента

Все, кто хотя бы однажды собирал своими руками деревянную опалубку под заливку фундамента бетонным раствором, может подтвердить всю сложность и кропотливость работы с деревом в столь деликатном деле, как построение формы под отливку. Это лишний раз подтверждает, насколько полезной и удачной оказалась идея использовать экструдированный полистирол или пенопластовую опалубку в деле обустройства фундамента.

Преимущества пенопластовой опалубки

На первый взгляд пенопласт не выглядит лучшим материалом, из которого может быть изготовлена опалубка для фундамента, мягкий и податливый, он не может воспринимать нагрузку так же хорошо, как древесина или металл. Но на практике пенопластовая основа обладает весьма ценными качествами:

• Предельно низкий коэффициент теплопроводности обеспечивает прекрасное утепление бетонной массы фундамента, в этом случае отпадает потребность в дополнительных плитах ЭППС;
• Пенопласт благодаря вспененной структуре является мягким и податливым материалом, любое давление замороженных пучинистых грунтов частично будет компенсироваться деформацией пенопластовой опалубки;
• Несмотря на ячеистое строение, полимер обладает хорошими гидроизолирующими свойствами, при этом, в отличие от любых других пеноматериалов, практически не поглощает воду.

Замечание! При всех своих положительных качествах пенопластовые и пенополистирольные конструкции могут разрушаться под действием кислорода воздуха и ультрафиолетового излучения, а значит, поверхность необходимо тщательно закрывать защитным слоем.

Опалубка фундамента из пенополистирола

Общий принцип построения опалубки из пенопласта или вспененного полистирола такой же, как и для деревянных или металлических конструкций. Основная разница заключается в том, что вместо металлических или дощатых плит в основе опалубки применяются листы пенополистирола высокой плотности. В отличие от готовых блоков, из которых складывается и заливается бетоном стенка здания, для фундамента применяется опалубка из пенопласта в виде пары плит, скрепленных между собой металлическими распорками. Достаточно установить такую пару в подготовленную траншею, выровнять и зафиксировать.

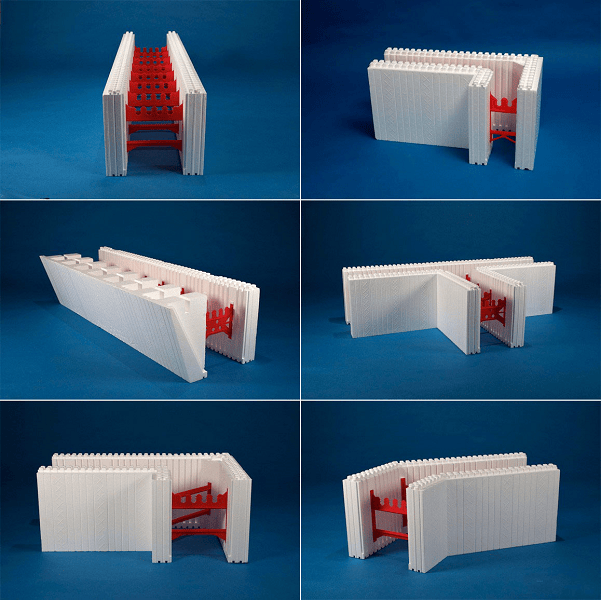

Номенклатура стандартных блоков пенопластовой опалубки

Среди множества вариантов комплектующих для обустройства пенопластового каркаса опалубки чаще всего используются два типа форм в виде готовых сборных блоков:

1. Комплекты с регулируемым расстоянием между пенопластовыми плитами. В этом случае на усмотрение мастера ширина фундамента может составлять 200 или 250 мм, соответственно, при размерах плит 118х28 см объем одного такого блока составит 50 и 83 литра. Изменение ширины происходит за счет использования раздвижных перемычек или распорок;
2. Наборы с фиксированной шириной ленты фундамента, при таких же размерах пенопластовой плиты расстояние между стенками составляет 15, 30, 40 см. Во всех случаях площадь боковой поверхности составляет 34 дм 2 .

К сведению! На торцевой поверхности пенопластовых плит имеются пазы и выемки, что позволяет собирать в единую конструкцию несколько блоков, как в горизонтальном, так и в вертикальном направлении.

Такой способ соединения обеспечивает устойчивое надежное взаимное расположение блоков под нагрузкой при заливке бетона. Соответственно, отпадает необходимость в дополнительных крепежных системах. Внутренние распорки, скрепляющие две плиты в один блок, могут выполняться из армированного пластика или металла. В любом случае после заливки бетона они остаются внутри фундамента, но на прочность и устойчивость фундаментной ленты не влияют. В отдельных случаях наружную поверхность пенопластовых плит изготавливают в виде поперечного ряда пазов, выступов или волн.

С помощью подобных пенопластовых блоков можно изготавливать практически любые типы современных фундаментов, от ленточного до свайно-ростверкового.

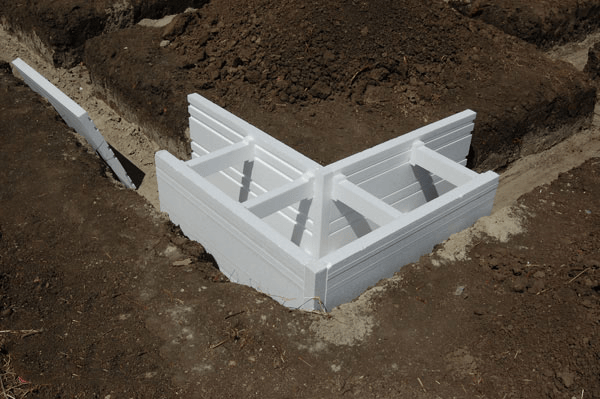

Строим фундамент из пенопластовых блоков

Технология возведения стен с помощью готовых коробчатых блоков не подходит для использования в строительстве фундамента. После укладки 4-5 рядов блоков опалубка стены заливается бетонным раствором, получается бетонный «скелет», пронизанный пенопластовыми элементами. В этом случае ажурная бетонная конструкция стены, покрытая пенополистиролом, оказывается слишком слабой, чтобы выдерживать вес здания в 100 тонн. Фундамент остается фундаментом, он должен быть прочным и жестким, поэтому, независимо от того, используется деревянная или пенопластовая опалубка, конструкция фундаментной системы должна быть монолитной и тяжелой.

Чтобы сделать опалубку из пенополистирола для фундамента руками, необходимо выполнить несколько стандартных операций. На первом этапе необходимо вырыть траншею на планируемую глубину фундамента плюс толщина выравнивающей подушки. Стенки траншеи зачищают и выравнивают в вертикальной плоскости. Специалисты рекомендуют в обязательном порядке укладывать дренажную трубу и укреплять дно слоем щебня. Мягкая опорная поверхность пенопластовых плит не позволяет установить опалубку непосредственно на гравий или щебенку. Поэтому перед монтажом элементов опалубки рекомендуют сделать бетонную подготовку или отсыпать слоем песка на промежуточное полотно геотекстиля.

Если согласно проекту фундамента требуется поверх первого ряда блоков опалубки установить второй ряд, необходимо самым тщательным образом выровнять по горизонту бетонную подготовку или слой песчаной отсыпки. В противном случае соединить герметично пенопластовые плиты будет достаточно сложно из-за появления больших щелей и несовпадений плоскости соединения.

Обычно размеры траншеи под пенопластовую опалубку вырезают на 10-15 см шире готового блока. Это позволяет установить пару пенопластовых плит с распорками с минимальным объемом пазух фундамента. После сборки всей конструкции пазухи засыпаются тощей глиной с песком с небольшим уплотнением ручной трамбовкой.

По мере заливки бетона массу выравнивают и проталкивают между элементами арматуры лопатками или трамбовками, чтобы жидкий бетонный раствор тщательно заполнял весь объем опалубки без образования пустот. По мере наполнения пенопластовой формы пазухи фундамента дополнительно отсыпаются и утрамбовываются, чтобы скомпенсировать раздавливающее действие бетона на стенки опалубки.

После затвердевания бетона ту часть фундамента, которая находится выше уровня грунта, в обязательном порядке необходимо закрыть металлической сеткой с мелкой ячейкой и заштукатурить песчано-цементным раствором. Таким образом, фундамент и все здание будет защищено от проникновения внутрь помещения мышей и крыс, для которых мягкий пенополистирол не является преградой.

Заливка бетона при сооружении фундаментов производится в специальную конструкцию – опалубку. Обычно ее собирают из деревянных или металлических щитов, досок, панельных и листовых материалов. И является она разборной, то есть, ее собирают до начала бетонных работ и разбирают, когда фундамент приобретен требуемую форму. Для этого затрачивается много сил, средств и времени. Сегодня многими строителями используется несъемная опалубка для фундамента из пенополистирола.

Что собой представляет несъемная опалубка из пенополистирола

По сути, это полые пенопластовые блоки специальной конструкции, изготовленные из более плотного материала – пенополистирола. Строительство домов, а точнее, фундаментов и стен с использованием данного вида строительных элементов стало применяться недавно, но популярность данного вида опалубки расширяется, потому что эта конструкция обладает достаточно серьезными преимуществами перед традиционными видами опалубки.

Опалубочные блоки – это несколько разновидностей, где необходимо выделить:

Внимание! Блоки для несъемной опалубки из пенополистирола для стен и фундаментов отличаются своими габаритными размерами. У первых они меньше.

Есть другая категория, которая собой представляет плиты прямоугольной формы толщиною 150-200 мм. В их конструкции присутствуют крепежные элементы, которые соединяют плиты между собой в одну общую блочную модель. Плиты устанавливают по разметке друг на друга с учетом высоты фундамента, а расположенные друг против друга элементы скрепляют специальными стяжками: металлическими или пластиковыми.

Что касается достоинств несъемной пенополистирольной опалубки:

• высокая прочность при небольшом весе изделий;
• простота монтажа за короткое время;
• это своеобразная утеплительная конструкция, которая увеличивает теплоизоляционные качества фундаментов;
• пенополистирол, особенно экструдированный, хорошо переносит повышенную влажность и перепады температур, что отражается на увеличении долговечности эксплуатации фундаментов;
• пенополистирол не гниет, его не едят грызуны;
• многообразие предлагаемых разновидностей несъемной опалубки как для ленточных фундаментов, так и для столбчатых.

О недостатках:

• высокая стоимость изделий;
• невозможность использовать их многократно, как это делается с щитовыми разборными конструкциями;
• бетонный раствор в опалубку надо заливать равномерно, чтобы не создать напряжения на стыки разных по толщине слоев, что может привести к излому;
• некоторые виды опалубки из пенополистирола формируются поперечными перемычками для усиления блоков, именно последние могут оказать элементами, снижающими прочность самого фундамента, поэтому его придется усиливать армирующим каркасом из стальной арматуры;
• опалубка данного типа боится солнечных лучей, поэтому цокольную часть фундамента надо обязательно облицовывать.

Технология монтажа своими руками

Сразу необходимо обозначить, что несъемная опалубка устанавливается на бетонную стяжку, которую заливают по дну выкопанных траншей. То есть:

• выкапывают траншеи;
• засыпают их дно слоем песка и щебня;
• заливают стяжку из бетонного раствора толщиною 5-10 см;
• когда бетон просохнет, его покрывают гидроизоляционным материалом, к примеру, обмазывают битумной мастикой, хотя это необязательная операция.

Технология сборки плитных элементов достаточно проста. Проще собрать опалубку где-нибудь в стороне, то есть, соединить по две плиты стяжками по нижнему уровню. А затем их устанавливать по месту расположения, соединяя между собой блоки специальным клеевым составом, похожим на пену, которая не расширяется в объеме после ее применения.

В такой конструкции нет угловых элементов или перемычек, все сборочные узлы формируются панелями, которые легко подрезаются под требуемые размеры. Подрезать плиты пенополистирола можно обычной пилой по дереву.

1. Как только из соединенных между собой плит будет сформирована опалубка, в нее устанавливается армирующий каркас из арматуры.
2. После чего монтируются крепежные стяжки верхнего уровня.
3. Далее производится подсыпка грунта с внешней стороны установленной конструкции.

Видео: Опалубка своими руками

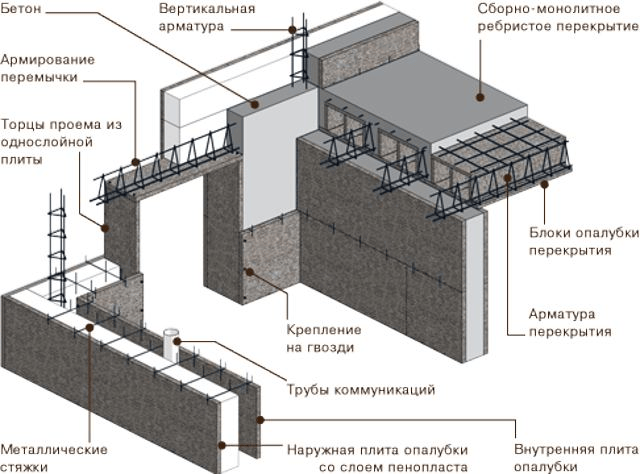

Для монолитного строительства сегодня также применяют специальные блоки из пенополистирола, которые собираются, как конструктор. В их конструкции есть соединительные замки паз-шип, придающие стыкам двух блоков прочность и герметичность. То есть, блоки просто устанавливаются друг на друга без дополнительных крепежных элементов.

Обычно такие блоки собой представляют изделия прямоугольного сечения с поперечинами, придающими прочность изделию. При этом поперечины работают как подпорки для укладки на них решеток армирующего каркаса, что упрощает сам процесс монтажа армокаркаса. Основная задача производителя работ – сделать отверстия в угловых блоках для перемещения бетонного раствора по смежным полостям.

Для заливки стен сначала производят возведение опалубки из трех рядов блоков. Каждый последующий ряд относительно нижнего смещается, чтобы стыки между элементами не попали на одну вертикальную линию. Стандартная установка – в виде кирпичной кладки со смещением в половину длины блока.

Уложенные ряды обязательно проверяют уровнем на вертикальность и устанавливают внутрь необходимое количество вертикальной арматуры. Кстати, если вертикальность установленной конструкции не подтверждена, под нижний ряд блоков загоняют деревянные клинья, чтобы поднять одну из сторон собранной опалубки.

После чего производится заливка несъемной опалубки подвижным бетоном. Далее возводятся еще три ряда, и все процессы повторяются. И так далее до полного возведения стен.

Видео: Технология установки и заливки фундамента с несъёмной опалубкой

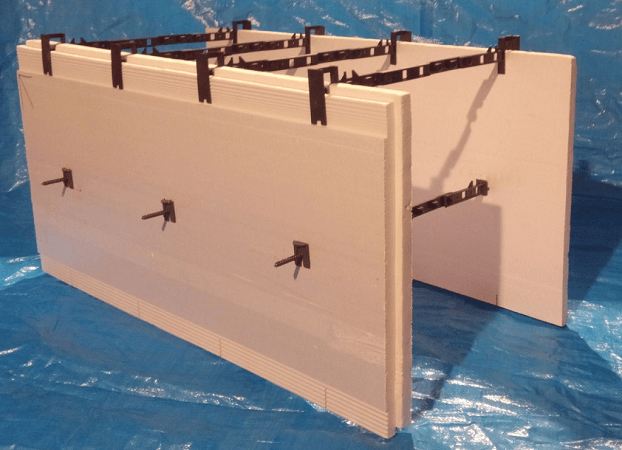

Несъемную опалубку можно собрать из обычных плит Пеноплекса – известный сегодня утеплитель с высокой плотностью. Он прочный и обладает наилучшими теплоизоляционными характеристиками, уступая только пенополиуретану.

Размеры панелей пеноплекса – 600х1000 мм, что превосходит стандартные размеры готовых блоков. Это уже экономия. Единственное необходимо продумать систему закрепления плит между собой. Вариантов здесь немало, к примеру, установить сквозные перемычки из арматуры с резьбой по краям. Именно эта часть выводится наружу плит, где затягивается гайкой с шайбой.

Можно приобрести готовые перемычки, которые используются в готовых несъемных опалубках из пенопласта. Это чаще всего пластмассовые изделия, в которых есть отверстия для установки арматуры. Главное – правильно установить их между панелями Пеноплекс.

Все остальные действия точно такие же, как и при сборке опалубки из готовых пенополистирольных плит (первый вариант в этой статье). То есть:

• устанавливается внутрь армирующий каркас;
• монтируется ряд верхних крепежей;
• заливается бетонный раствор.

Опалубка требуется для формирования границ заливки бетонной смеси для получения монолитного основания. Чаще всего опалубку используют при заливке монолитного фундамента, стен и перекрытий при капитальном строительстве.

В строительстве принято различать два вида опалубки: съемного и несъемного типа. В последнее время особенной популярностью пользуются несъемные пенополистирольные опалубки. Существует три вида несъемных опалубок из пеноплекса:

Ячеистые. Этот тип опалубки состоит из множества полых одиночных блоков, скрепленных между собой особым способом наподобие детского сотового конструктора. Полости позволяют свободно проходить раствору внутрь опалубки. Армирование производится как вертикальными, так и горизонтальными связями, устанавливаемыми внутри пенополистирольных ячеек. Ячеистые блоки изготавливаются промышленным способом.

Классические. В этом случае для ограждения будущей монолитной конструкции применяют пенополистирольные плиты, устанавливаемые с двух сторон. Между собой плиты соединяются металлическими стяжками. Классический вариант напоминает стандартную опалубку для заливки бетона из досок или фанеры.

Усовершенствованные. Этот способ практически повторяет классический вариант, но вместо стандартных металлических стяжек плиты между собой соединяют балками из металла или дерева. Это позволяет компенсировать усилия раствора, направленные на раздавливание формы. Для повышения прочностных характеристик также используют подкосы и упоры.

Главным преимуществом усовершенствованной системы считается возможность возведения конструкций любой толщины и конфигурации. При этом шаг перестановки стяжек значения не имеет.

Производители, помимо стандартных прямых пенопластовых панелей для усовершенствованной опалубки, выпускают угловые элементы, которые позволяют выдерживать прямой угол при заливке монолитных конструкций.

Преимущества

Плюсы пенополистирольных опалубок несъемного типа:

• главным достоинством несъемных конструкций из легких материалов является наличие вспомогательной функции. Помимо формирования пространства для заливки бетона, опалубка из пенополистирола одновременно выполняет функцию утеплителя . Стены и фундаменты, возведенные по монолитной технологии, не потребуется дополнительно утеплять, что сэкономит значительные средства. Если вместо пенополистирола применять традиционную деревянную опалубку, даже не демонтируя ее после завершения работ, такого эффекта все равно будет не достичь. При уменьшенной толщине монолитного перекрытия, пенополистирольные плиты позволяют сохранять до 35% больше тепла, чем при возведении стен из бетона или кирпича стандартной толщины;
• помимо сохранения тепла внутри здания, несъемная опалубка фундамента из пенополистирола защищает от влаги , что особенно важно в межсезонье и зимний период. В результате срок службы монолитного фундамента, даже в неблагоприятных условиях, увеличивается на 20%;
• простота сборки опалубки. Собрать несъемную опалубку из пенополистирола своими руками может даже неподготовленный строитель;
• общее снижение сметы строительства. Если учитывать, что значительную часть сметной стоимости занимает стоимость фундамента и стен, а использование несъемной опалубки позволяет уменьшить толщину стены за счет дополнительной теплоизоляции и, соответственно, снизить затраты на фундамент, общая выгода, по сравнению с традиционным способом, может достигать 30%;
• использование пенополистирола помогает достичь равномерного набора прочности бетона при низких температурах (до +5°C) . Теплоизоляция удерживает температуру раствора внутри и на краях заливки примерно на одном уровне, поэтому процесс отвердевания происходит более равномерно, что повышает прочностные характеристики бетона. В деревянной опалубке происходит быстрое остывание раствора по краям и сохранение начальной температуры внутри, в результате чего набор прочности идет неравномерно и качество бетона снижается.

Недостатки

Эти несъемные конструкции для бетонирования имеют свои минусы:

• сооружение, возведенное с применением несъемной опалубки, нельзя перестроить или реконструировать. При планировании строительства, особенно индивидуального, нужно учитывать эту особенность и сразу утвердить окончательный дизайн здания. Также важно точно разметить и сразу проложить все коммуникации в момент заливки монолитных стен;
• очень важно тщательно подгонять все блоки таким образом, чтобы не допустить разрывов. Неплотная опалубка станет причиной проникновения влаги внутрь основания и образования грибка. Особенно важно обращать внимание на этот недостаток начинающим строителям, собирающим несъемную опалубку из пенопласта своими руками;
• основным недостатком считается невозможность непосредственной заливки раствора при температуре ниже +5°C. Существуют проблемы и при высоких температурах – в жаркое время придется проводить дополнительное увлажнение застывающего раствора;
• плотная защита пенополистирольными плитами не дает возможности «дышать» стенам. Чтобы исправить этот недостаток, проектировщикам необходимо заранее предусмотреть установку вентиляционной системы принудительного типа. Только такой подход поможет справиться с парниковым эффектом внутри помещения, сохранив при этом теплоизоляционные преимущества.

Популярные производители и цены

Цены могут разниться в зависимости от региона и сезонности, но для самых популярных производителей стоимость в среднем составит:

• Прямой стеновой блок толщиной 50 мм производства «» обойдется примерно в 500 рублей, более сложный угловой элемент – 780 рублей. Дополнительные элементы в среднем стоят порядка 30 рублей.

• Стоимость стандартных блоков самарского «Термомонолита » составит 750-780 рублей. Более высокая цена оправдана – помимо полистирола в опалубочные блоки добавляют пластик, придающий изделию повышенную прочность.

• К самым дорогим блокам следует отнести изделия московского завода «Техноблок » — их цена достигает 2500 руб. Но такая разница со стандартными изделиями других производителей обоснована. Каждый элемент покрывает облицовка в виде искусственного камня. Дополнительная наружная отделка для такого материала не требуется.

Инструкция по монтажу опалубки из пенополистирола

Устройство монолитных конструкций с несъемными формами не требует высокой квалификации. С этой работой справятся даже начинающие строители, причем для небольшого объекта достаточно будет всего двух человек. Перед началом нужно подготовить необходимое количество пенополистирольных блоков и договориться о своевременной доставке бетона.

Процесс монтажа распределяется на несколько этапов.

Сборка опалубки

Для монтажа первого ряда блоков потребуется подготовить гидроизолированное основание. Вертикальные стержни арматуры, связывающие возводимую стену и фундамент, монтируются заранее, а блоки надевают на них сверху.

При сборке первого ряда следует особенно внимательно проверять соответствие размеров проекту, чтобы не допустить даже малейших отклонений.

Последующие ряды возводятся со смещением на половину блока, чтобы получилась перевязка швов, а конструкция вышла более жесткой.

Обвязка арматуры

Помимо вертикальной арматуры, призванной закрепить основание и стену, для обеспечения прочности монолита необходимо создавать и горизонтальные связи. В каждом ряду укладывают горизонтальные пруты внахлест. Между собой их связывают стальной проволокой, ею же их соединяют с вертикальными прутами. Жесткая арматурная сетка не позволяет тяжелому бетону выдавить легкие блоки наружу.

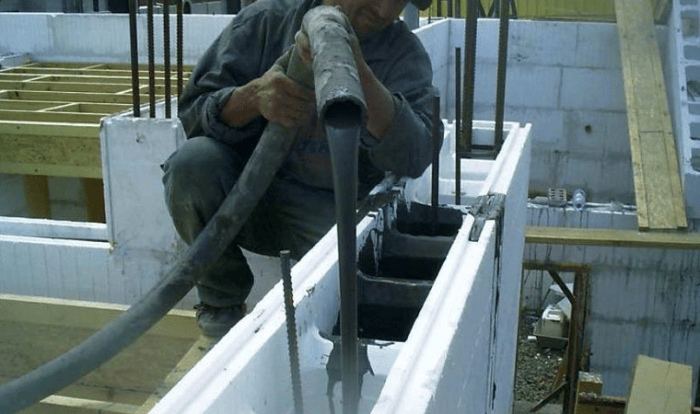

Заливка бетона

До начала работ по заливке раствора в опалубку, следует проложить все коммуникации. После набора прочности бетоном, смонтировать внутрь стен проводку и сантехнические трубы будет невозможно. Для заливки монолитных стен в пенополистирольные формы используют бетон с наполнителями мелкой фракции.

Запрещено заливать более чем три ряда опалубки. После заливки бетон уплотняют вибратором и выравнивают. Постепенно наращивая опалубку и заливая раствор, достигают проектных параметров.

Использование несъемной опалубки в строительстве, в том числе и для предоставляет определенные преимущества, среди которых следует выделить скорость проведения работ, вести которые можно, соблюдая технологию, даже , значит круглый год. Также одновременно удается сделать теплоизоляционный слой, толщины и характеристик которого, в большинстве случаев, вполне достаточно и некоторые другие. Но, из-за довольно высокой стоимости несъемной опалубки, которая может изготавливаться из разных материалов, данный способ не находил широкого применения.

Своеобразную революцию произвело появление пенополистирольных блоков, стоимость которых хоть и не является низкой, но благодаря получаемому от их применения эффекту, их использование вполне оправдано.

Сфера применения пенополистирольных блоков для опалубки

Блоки для несъемной опалубки представляют собой изделия, которые могут иметь не только разные размеры и формы, например, предназначенные для стен, углов, а также для создания разных архитектурных элементов, но и быть цельными или разборными. Второй вид чаще всего применяется в тех случаях, когда необходимо возвести конструкцию стены или фундамента с заданной толщиной.

Для соединения блоков между собой используется пазо-гребневое соединение, а в полое пространство сначала устанавливается арматура, а затем заливается бетонная смесь. Дополнительную прочность будущей строительной конструкции обеспечивают и металлические перемычки, расположенные внутри блока, но они прежде всего обеспечивают жесткость блока, при заливке бетона.
Пенополистирольную несъемную опалубку можно применять для возведения вертикальных конструкций, например, для строительства зданий малой этажности, в среднем – 3-4 этажа, но наиболее популярен данный материал для устройства ленточных фундаментов для таких домов. В результате – основание получает дополнительную прочность монолитной конструкции, имеющей также тепло- и гидроизоляционный слой.

Маркировка блоков их виды и размеры

Следует учитывать, что маркировочное обозначение указывает на будущую толщину конструкции, в данном случае, фундамента. Высота изделий варьируется в пределах от 10 до 50 см, поэтому при выборе материала, часто разные по размерам блоки комбинируются для изготовления опалубки необходимой высоты.

Блоки могут быть разными, но средним размером считается 1000×300×250 мм, с наличием 8 перемычек, при этом вес его составляет около 1,5 кг. Также блоки можно отличать и по типу их внутреннего сечения: есть Н-образные и П-образные, у последних имеется дополнительная (нижняя) сторона из пенополистирола.

Для удобства подвода коммуникаций, устройства угловых соединений выпускаются изделия определенной формы, с подготовленными отверстиями. Производятся блоки как из обычного пенополистирола, так и из экструдированного, обладающего улучшенными характеристиками.
Почему при возведении ленточного фундамента имеет смысл отдать предпочтение несъемной пенополистирольной опалубке.
Любой материал для того чтобы обрести популярность должен обладать уникальными или дополнительными качествами и характеристиками, предоставляющими ему преимущество перед аналогами, и таких у пенополистирольных блоков, особенно при устройстве фундамента, достаточно много:

• возможность возвести фундамент с повышенной несущей способностью и геометрически идеальными формами;
• отсутствие необходимости в подпорках и распорках;
• при заливке бетона не следует опасаться процессов распирания опалубки и особенно просачивания раствора;
• несъемная опалубка берет на себя дополнительные функции — тепло- и гидроизоляционного слоя и не требует дополнительного и применения аналогичных материалов;
• технология монтажа отличается простотой, а легкость выполнения работ обеспечивают специальные пазо-гребневые соединения блоков, обеспечивающие максимально высокую скорость сборки, которой также способствуют и достаточно большие размеры изделий;
• выполнить монтаж под силу даже новичку в строительстве, при этом большинство операций можно выполнять даже в одиночку;
• благодаря конструктивным особенностям и наличию специальных технологических отверстий в блоках, монтаж коммуникаций значительно упрощается.

Если сравнивать стоимость устройства опалубки для фундамента из пенополистирольных блоков и из традиционных дощатых или фанерных щитов, то преимущество будет за вторым вариантом. Но если учитывать будущую выгоду от эксплуатации объекта, возведенного из несъемной опалубки, а также качества строительства самого объекта и его характеристик, то выиграет это соревнование, однозначно, опалубка из пенополистирола.

Недостатки несъемной опалубки

Но останавливая свой выбор на несъемной опалубке из пенополистирола, следует знать и о слабых сторонах этого материала, для того, чтобы по возможности предпринять меры для исключения проявления негативных факторов.

Итак, что больше всего в этом материале вызывает нарекания:

• долговечность пенополистирола, составляющая в среднем 20 лет, поэтому, спустя этот срок, монолитной конструкции потребуется новая тепло и гидроизоляция. Также следует быть готовым что эксплуатационные характеристики на протяжении этого будут постепенно снижаться. Несколько замедлить процесс помогает отделка поверхности стен, которую следует провести в максимально сжатый срок после строительства;
• проблема тепло- и гидроизоляции «подошвы» фундамента, образующей не мостик холода, а большой самый настоящий «мост» холода. Несколько помогает избежать данной проблемы использование блоков с П-образным сечением;
• заливка бетона имеет некоторые особенности, которые, несмотря на простую технологию монтажа опалубки, способны существенно замедлить процесс – по всему периметру бетонирование должно вестись одинаковыми слоями, что довольно трудно обеспечить за счет, небольших для данной операции, размеров блоков;
• экологичность материала, содержащего в своем составе стирол, имеющего способность к испарению, особенно в теплых условиях. Чтобы избежать опасности для здоровья, необходимо приобретать качественные изделия, в составе которых стирол присутствует минимально, в абсолютно безопасной, концентрации;
• цена также может быть минусом, но так как все познается в сравнении, до того, как принять окончательное решение, необходимо сделать полный сравнительный анализ, прежде всего с традиционной съемной опалубкой из досок;
• нет единого мнения, даже среди специалистов, о влиянии на прочность монолитного основания из блоков с внутренними полистирольными вкладышами.

Также нет однозначного мнения по устройству несъемной опалубки для ленточного фундамента в климатических зонах с глубоким уровнем промерзания грунта, рекомендуется в таких случаях отдавать предпочтение качественным изделиям с улучшенными характеристиками.

Монтаж

До того, как приступить к монтажу опалубки, необходимо, прежде всего подготовить траншею на выровненном участке, а дальше, с предстоящим объемом работ, вполне справится небольшая бригада из 2-5 человек или даже новички в строительстве.

1. На дне траншеи укладывается гравийно-песчаная подушка или выполняется тонкая цементная стяжка.
2. Следующий шаг – укладка гидроизолирующего слоя, на которую устанавливается первый ряд блоков.
3. Первый ряд должен быть уложен не только аккуратно, но и максимально точно, а для соединения углов следует использовать специальные поворотные блоки или должна использоваться монтажная пена.
4. При выполнении монтажа полистирольных блоков для опалубки следует пользоваться специальными элементами, значительно облегчающими процесс: различной формы и назначения заглушками, модулями, доборными изделиями.
5. Укладку второго и последующего рядов обязательно следует выполнять со смещением.
6. Через внутренние сквозные полости соединенных между собой блоков должна протягиваться арматура.
7. Все блоки между собой должны быть плотно соединены при помощи пазо-гребневого замка.
8. Для заливки одного слоя бетона необходимо подготовить опалубке не более чем из 3-4 рядов, в ином случае достаточно сложно будет выполнить вибрирование раствора, что может привести к образованию пустот, особо опасных вокруг арматуры.

Цена

Ввиду того, что производство пенополистирольных блоков для опалубки не унифицировано, на рынке представлены изделия разных форм, видов и размеров. Но если говорить о их стоимости, то можно ориентироваться на следующие данные:

• цена стандартного блока, например, с размерами 1250×250×250, 1000×300×250 или аналогичными составляет от 250 до 500 рублей;
• угловые блоки стоят от 190 до 500 рублей;
• стоимость торцевых блоков доходит до 750-800 рублей;
• цена стеновых от 270 до 800 рублей;
• один модуль для изготовления перемычки обойдется 350-500 рублей;
• стоимость перегородок, заглушек, торцовых соединений начинается от 10 рублей и может достигать 100 и более рублей (в зависимости от вида элемента).

Производители

Производство пенополистирольных блоков является довольно сложным и высокотехнологическим производством, но несмотря на это на российском рынке представлена высококачественная продукция, производимая в разных регионах страны. Среди российских производителей ведущие позиции занимают:

• ЗАО «ПКП» Теплый дом», производство которого расположено в Подмосковье, в люберецком районе;
• ООО «Мой дом», г. Ростов-на-Дону;
• ООО «ДСМ-Строй» – производственные мощности которого расположены на Урале, в г. Челябинск;
• ООО «Тимал», г. Уфа

Прежде чем покупать блоки, следует постараться получить максимальную информацию о скидках, способах доставки на объект, ее стоимости. Некоторые производители и их дистрибьюторы могут предоставлять сезонные скидки, например, в зимние месяцы.

При строительстве монолитных железобетонных фундаментов (технология устройства фундамента монолитная плита) важную роль играет опалубка – форма, в которую заливается бетонную массу. Традиционно эту конструкцию собирают из щитов – деревянных (выбор доски для опалубки фундамента) или металлических, которые после созревания бетона удаляются.

Отсюда и определение данного типа опалубки – съемная. Однако в последнее время многие застройщики используют несъемные конструкции, которые не требуют демонтажа (устройство несъемной опалубки для фундамента).

К данному виду относится опалубка для фундамента из пенопласта.

Элементы несъемной опалубки из пенопласта представляют собой пустотелые блоки, сформированные плитами марки ПСБ-С. Толщина стенки – 40, 100 или 150 мм. По длине блоки выпускаются двух типоразмеров - 1000 мм и 2000 мм (двойной блок).

Для оформления поворота фундамента служат угловые элементы, каждая грань которого равняется длине одинарного блока – 1000 мм. Расстояние между стенками опалубки обеспечивается перемычками. Оно соответствует толщине заливаемого бетона.

В зависимости от назначения опалубки этот параметр может составлять 15, 20, 25 или 40 см.

Преимущества опалубки из пенополистирола

Основным преимуществом опалубки из пенопласта, на которое производители обращают особое внимание – высокая скорость монтажа (устройство опалубки для фундамента своими руками).

По мнению специалистов возведение монолитного фундамента с использованием данного вида опалубки ускоряется на 30% по сравнению с традиционными способами.

К явным преимуществам пенополистирольной опалубки можно отнести следующие моменты:

• легкость конструкции и ее прочность: обладая небольшой массой, пенопластовые блоки прекрасно переносят статическую и динамическую нагрузки от заливки бетона;
• хорошие теплоизоляционные свойства пенополистирола избавляют застройщика от операции по дополнительному утеплению фундамента;
• свойства полимера позволяют без особых осложнений проложить все необходимые инженерные коммуникации.

Пенополистирол инертен по отношению к химическим воздействиям, он не подвергается гниению и не впитывает влагу.

Еще один немаловажный плюс: очень легко можно собрать опалубку из пенопласта своими руками, для соединения отдельных элементов в их конструкции предусмотрены специальные замки.

Недостатки пенополистирольной опалубки

Есть у пенопластовой опалубки и ряд недостатков:

• относительно недолгий срок службы: теплоизоляционные свойства, равно как и гидроизоляционные, у пенополистирола со временем снижаются. Через двадцать лет домовладельцу придется предпринять ряд мер по дополнительному утеплению и гидроизоляции подземной части дома или смириться с увеличением его теплопотерь;
• при заливке монолита в пенополистирольные формы остается неизолированным мостик холода между подошвой фундамента и грунтом. Этот недостаток грозит свести на нет эффект теплоизоляции, которым так гордятся производители полимерной опалубки;
• если дом оборудован отапливаемым подвальным помещением, пенопласт будет выделять вредные вещества – пары остаточного стирола;
• к процессу заливки бетона предъявляются специальные требования – массу придется заливать по всему периметру поэтапно слоями небольшой толщины. Это неизбежно приводит к увеличению сроков выполнения данной операции;
• высокая стоимость опалубки – цены стартуют с 0,5 тыс. руб. за 1 кв. м.

Многих застройщиков смущает еще один момент: в готовых блоках перемычки изготовлены из того же пенополистирола. Возникает вопрос – как со временем данный факт скажется на прочности монолита?

Впрочем, некоторые производители комплектуют разъемные пенополистирольные блоки и металлическими перемычками.

Видео о технологии заливки фундамента с опалубкой из пенопласта.

Квартиры с ремонтом, дома и пентхаусы предлагает «ЮгСтройИмпериал»

Фундаментные бетонные основания пользуются большой популярностью в частном домостроении. При возведении большинства типов фундаментов просто не обойтись без такого важного конструктивного элемента, как опалубка. Она обеспечивает заданные очертания бетонного элемента и геометрические размеры.

Несъемная опалубка - это отдельные элементы или блоки. На месте монтажа фундамента они собираются в единую конструкцию. Такая конструкция используется при возведении железобетонных и бетонных сооружений и конструкций.

Коробчатая конструкция бывает двух видов:

• несъемная;
• съёмная.

Формообразующая конструкция бывает различных видов. Она может изготавливаться из различных материалов:

• сталь;
• щепо-цементный композит;
• пенополистирол;
• фибролит;
• дерево и т. д.

Коробчатую конструкцию можно купить в специализированном магазине или изготовить своими руками.

Особенности опалубки для фундамента из пенополистирола

Технология используется в таких целях:

• для утепления складов и различных промышленных помещений с обогревом;
• для утепления различных бассейнов;
• для утепления тёплых подвалов;
• для строительства жилья.

Что такое пенополистирол?

Это газонаполненный материал.

Для изготовления пенополистирола используют такие материалы:

• сополимеры стирола;
• производные полистирола.

Рассмотрим состав пенополистирола:

• газ 98%;
• полистирол 2%.

Современный пенополистирол изготавливают беспрессовым методом. Такой способ изготовления позволяет увеличить водопоглощение до 350%.

Элементы коробчатой конструкции представляют собой блоки. Эти блоки формируются плитами марки ПСБ-С.

Рассмотрим характерные особенности:

• Специальные перемычки обеспечивают расстояние между стенками. При этом расстояние между стенками должно соответствовать толщине бетона. Этот параметр может варьироваться от 15 до 40 см. При этом учитывается назначение опалубки из пенополистирола.
• Угловые элементы используются для оформления поворота.
• Блоки выпускаются 2 размеров (100 см и 200 см.).

Преимущества

Опалубка из пенополистирола обладает как преимуществами, так и недостатками. Рассмотрим сначала преимущества:

• Долговечность. Пенополистирол изготавливается только из высококачественных материалов. Поэтому эта продукция долговечна.
• Доступно большое количество разнообразных блоков. Для каждого типа фундамента необходимо использовать определённые блоки. Чаще всего такие блоки используют для заливания свайных и ленточных фундаментов.
• Для установки опалубки из пенополистирола не потребуется специальная грузоподъёмная техника. Все работы можно выполнять вручную. И также для монтажа потребуются стандартные инструменты.
• Монтаж опалубки из пенополистирола могут проводить низкоквалифицированные рабочие. То есть строителям необязательно обладать специальными навыками и знаниями. Можно воспользоваться услугами частных застройщиков, которые имеют небольшой опыт. Это позволит значительно снизить затраты.
• Заливка бетона при отрицательных температурах может оказаться губительной. Формообразующая конструкция поддерживает необходимый температурный режим. Поэтому бетон сохранить свои прочностные характеристики. Проводить завивку можно в зимнее время года. При застывании бетона выделяется тепло. Этого тепла будет достаточно для поддержания необходимого температурного режима.
• Формообразующая конструкция не впитывает влагу. Поэтому бетон сохраняет свои свойства.
• Изготавливается из материалов, которые не подвержены гниению.
• Блоки монтируются проходы, которые используются для различных коммуникаций.
• Может использоваться в любое время года.
• Превосходные теплозащитные свойства. В поперечном сечение фундамента значительно уменьшается перепад температуры. Это способствует увеличению долговечности. А также значительно снижается воздействие температуры.
• Простота и высокая скорость установки. Даже не квалифицированные строители могут возвести фундамент за короткий срок.
• Высококачественная конструкция. Формообразующая конструкция обладает превосходными характеристиками.

Недостатки

А теперь рассмотрим недостатки:

1. Пенополистирол подвержен влиянию ультрафиолетовых лучей. Поэтому изделия необходимо снаружи. Для этого можно использовать полужесткий или жёсткий готовый листовой материал. Он обеспечит превосходную защиту от воздействия лучей.
2. Прочность фундамента может снижаться из-за пенополистирольных перемычек. Поэтому требуется так называемое усиление. Для этого используют специальную поперечную арматуру.
3. Нужно использовать отдельную гидроизоляцию.
4. Укладывать бетон необходимо равномерно. Поэтому этот процесс занимает много времени.
5. Высокая стоимость.
6. Плохая теплоизоляция в нижней части фундамента.
7. Нужно облицовывать стены.

Где купить и по какой цене?

Продукцию можно приобрести в строительных магазинах вашего города. Есть фирмы, которые предоставляют услуги по заливке и монтажу. Если вы хотите сэкономить денежные средства, тогда купите продукцию напрямую у фирмы, которая занимается изготовлением опалубки.

Ориентировочные цены на продукцию:

• Перемычка 10 р.
• Заглушка 20 р.
• Стеновой (угловой) 780 р.
• Поворотный 800 р.
• Торцевой 780 р.
• Стеновой 800 р.
• Угловой 135° 500 р.
• Угловой 90° 500 р.
• Стандартный 495 р.

Применение несъемной опалубки для фундамента из пенополистирола

Для заливки фундамента обязательно нужно использовать так называемый формующий элемент. Для этого используют опалубку. Съёмная опалубка имеет большое количество недостатков. Поэтому сегодня большой популярностью пользуется несъемная опалубка из пенополистирола.

Подготовительные работы

Сначала рассмотрим подготовительные работы. Сначала специалист должен разработать проект. После этого нужно выровнять и расчистить строительную площадку. Для этого нужно использовать строительную технику. Потом проводят разметку площадки. Это позволяет определить контуры фундамента.

Сборка опалубки

Теперь перейдём к самому ответственному этапу:

1. Сначала нужно забить арматурные прутья в песчано-гравийную подушку.
2. Потом заливается бетон (сверху подушки). Таким образом, выравнивается дно.
3. Теперь необходимо дождаться застывания бетона.
4. На арматурные прутья насаживают блоки. Выступы одного блока вставляются во впадины другого. Конструкция собирается из отдельных блоков. При этом перемычки расположены внутри. И также блоки крепятся дополнительными скобами. Блоки разрезаются пополам на углах.
5. Для повышения прочности конструкции используется специальная пена. Угловые элементы применяются для укрепления углов.
6. Если возводится большой фундамент, тогда нужно использовать дополнительное крепление. Для укрепления можно использовать обычные доски. Они крепятся при помощи распорок.

Укладка арматуры

В коробчатую конструкцию нужно заложить металлическую арматуру. В каждом блоке есть место, предназначенное для арматуры.

Прежде всего необходимо установить стальные вертикальные стойки. Они обеспечивают устойчивость всей конструкции. После этого устанавливают горизонтальную арматуру. Её нужно устанавливать продольно. Арматуру обязательно перевязывают проволокой.

Места для коммуникаций

Нужно сделать так называемые проходные отверстия для установки коммуникаций. Как их сделать? Поперечные куски труб закладывают в блоки. Проходы нужно делать в разных местах.
