Рекомендации по установке кранов на батареи отопления

При проведении каких-либо сантехнических работ мы часто сталкиваемся с необходимостью соединения между собой различных трубопроводов. Для выполнения таких операций изобретено множество соединительных элементов, наиболее известным из которых является сгон. Однако этот тип соединения далеко не идеален, а работа с ним весьма трудоемка. Гораздо удобнее и быстрее работать с таким видом соединения как американка, ведь в нем предусмотрено практически все для обеспечения надежности и герметичности изделий. Поэтому поговорим про кран американка: что это такое, из каких состоит частей, где применяется, как правильно используется.

Выясним, что такое американка в сантехнике, и по какому принципу она работает.

Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:

• быстроразъемная шестигранная гайка с резьбой;
• 2 фитинга, также имеющих резьбу;
• резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).

По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки . Точно так же соединение может быть разобрано.

Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.

Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

Преимущества

• Монтаж соединения выполняется очень быстро. Для этого достаточно просто закрутить накидную гайку;
• Соединение разъемное с накидной гайкой американка дает возможность демонтировать его и использовать повторно для других участков трубопроводов. В этом случае необходимо лишь заменить прокладку, если она имеется;
• В процессе монтажа не нужно вращать соединяемые трубы;
• Обеспечивается высокое качество соединения;
• В случае засорения трубопровода, имеющего соединительную гайку-американку, разобрать его и устранить засор можно за очень короткое время.

Применение американки

Разъемное соединение американка применяется для многих видов монтажных работ. С его помощью монтируют отопительные системы, трубопроводы водоснабжения, проточные системы. Соединение активно используется для соединения труб, по которым транспортируются неагрессивные жидкие вещества. Сантехнику «американка» устанавливают на стальные, и . В последнее время стали весьма популярными комбинированные фитинги с накидными гайками, для изготовления которых используется сочетание металла и полипропилена.

Говоря о том, соединение американка — что это такое, нужно отметить, что данный вид соединения не ограничен лишь резьбовой муфтой. Быстроразъемной гайкой могут обладать также различные краны или воздухоотводчики . А что собой представляет кран американка — что это такое и где он применяется? Это может быть любой кран, например, шаровый. С одной из сторон он имеет резьбу для стыковки с трубопроводом, а на другой его стороне имеется накидная гайка. Такой кран может быть легко врезан, и так же легко демонтирован из системы.

На практике мы постоянно имеем дело со смесителями, в которых использован принцип американки. соединяются в единую конструкцию именно при помощи накидных гаек.

Какие виды бывают

Существует множество модификаций изделия, различающихся материалом изготовления, размерами, видом резьбы, типом крепления. Для разных вариантов трубопроводов подбирается конкретный вид американки.

Быстроразъемное соединение типа американка использует 2 вида креплений:

1. Конусное крепление . Стыки резьбовых фитингов выполнены в виде конуса, поэтому обеспечивается их максимальная герметичность даже при отсутствии прокладки. Такие стыки устойчивы к температурным колебаниям. Они способны обеспечивать герметичность даже в тех случаях, когда имеются небольшие отклонения осей соединяемых труб (не более 5 градусов). Если необходимо установить терморегулятор для радиатора, то желательно отдать предпочтение именно конусному варианту. Отсутствие прокладок позволяет изделию выдерживать значительные температурные всплески без угрозы протечек.

Совет: Несмотря на то, что прокладка при конусном соединении не используется, рекомендуется конусную поверхность обмотать несколькими слоями ФУМ-ленты. Это гарантирует герметичность стыка.

2. Цилиндрическое (плоское) крепление . Это классический вариант американки, используемый для большинства трубопроводов. Герметизацию стыка обеспечивают прокладка и стяжка накидной гайки с трубой.

На заметку: На некоторых приборах сантехники используются плоские шайбы. Такие соединения являются менее надежными, поэтому могут давать протечки. Не рекомендуется прятать такие места в стены.

Трубное резьбовое соединение американка может быть двух типов:

1. Прямое. Используется для стыковки прямолинейных участков труб.
2. Угловое. Когда стыкуются 2 трубопровода, сходящиеся под прямым углом, применяется угловой соединитель. Он позволяет соединить перпендикулярно расположенные трубы.

Правильная установка американки

Сантехника американка монтируется при помощи разводных, рожковых и универсальных ключей. Также иногда может понадобиться специальный круглый ключ, которым американки закручиваются изнутри. Использование газовых ключей недопустимо. Чрезмерные усилия, прикладываемые к рукояткам газового ключа, могут деформировать накидную гайку.

О том, вы можете узнать из отдельной статьи на нашем сайте.

При проведении монтажных работ поможет вам правильно подобрать необходимые габариты трубопровода.

Другие виды соединения пластиковых и металлических труб .

Рассмотрим, как производится установка американки на трубу.

Американка с внутренней резьбой устанавливается на два участка имеющегося трубопровода. Если резьбы на трубе нет, то она нарезается посредством плашки. На резьбу одного участка наматывается уплотнитель. Это может быть ФУМ-лента, льняные волокна или другие материалы. После этого производится накручивание одной части американки на трубу с помощью ключа. Затем накладывают уплотнитель на второй резьбовый участок, после чего накручивают на него второй фитинг американки с гайкой. После чего два участка трубопровода соединятся между собой посредством закручивания накидной гайки фитинга.

Совет: Если в качестве уплотнителя используется пакля или лен, то поверх волокон наносится специальная паста-герметик. В крайнем случае можно использовать машинное масло.

Установка американки с наружной резьбой осуществляется почти так же. Отличием является то, что уплотнитель накручивается на резьбу самой американки.

Как видим, применение соединительных элементов типа американка позволяет значительно ускорить и упростить процесс монтажа и возможного демонтажа трубопроводов и других сантехнических приборов.

Соединения всего на свете со всем на свете - это первейшая задача любой конструкции. Что соединять всегда найдется, а вот чем соединять - это еще надо выбрать-подобрать. Для известных соединителей типа гвозди, болты, шурупы проблем в вопросах их применения нет, а как соединять трубы металлические, пластиковые, резиновые шланги? Конечно же, и здесь вариантов хватает: муфтовые соединения самых разных конструкций, огромное число технологий, применение новых материалов. Но вряд ли, приступая к обустройству своего дома, кто-нибудь будет листать «Энциклопедию сантехника».

Самый простой, но не совсем дешевый способ, нанять специалистов, а дальше - как Бог даст. Самый дешевый, что тоже еще как посмотреть, вариант выполнить монтаж своими руками, но для этого «подвига» нужно знать, как минимум, что такое сгон, контргайка и… да мало ли что. А вот главным советчиком, чаще всего выступают те, кто уже все это прошел. Они то и утверждают, что самым распространенным, удобным и надежным соединителем на сегодня является «американка». Если быть точным, то это не соединитель, а класс или группа соединителей, имеющих общий подход к конструкции.

Рассмотрим вариант обычное муфтовое соединение и его недостатки. Допустим, что нужно соединить два участка водовода прямолинейных труб. Одна из них своим концом подключается к водопроводному крану , а другая к водоводу. Соединяем их, как показано на рисунке слева направо:

Если выполняется первичный монтаж системы, все собирается без осложнений. Но в процессе эксплуатации, если понадобится демонтировать любой участок этой системы, придется разбирать ее полностью - а это могут быть и многометровые участки труб, и наличие углов и т. д. Проблема в том, что нужно крутить всю трубу - она ведь входит в муфту - а значит нужно демонтировать ее соединение с самого начала.

Вот для такого случая и применяется соединение под названием «американка».

Американка… в России она иностранка

В биографии этого экзотического элемента сантехнического ширпотреба нет начала, так же как у колеса, но можно предположить, что к его названию приложили руку практичные американцы. Фактически американка представляет собой муфту с накидной гайкой. И муфта чуть-чуть не такая, а с упорным буртиком, и гайка с ответной частью под этот буртик и вообще там почти все то же, но не так, а вот результат просто замечательный - можно соединить два любых отрезка водовода, а при этом вращать только одну гайку. Демонтаж конкретного соединения можно делать любое число раз без разборки всех остальных узлов, а это значит, что время выполнения работ, их стоимость и ремонтопригодность - все на высшем уровне.

Здесь приведен только самый общий конструктивный вариант американки. Классическое ее определение содержит несколько более обширное толкование - быстроразъемная резьбовая гайка, которая содержит два резьбовых фитинга, прокладку и накидную гайку.

Конструкция этого соединения, в зависимости от места применения, может быть прямой или угловой, а резьбовые стыки плоские (цилиндрические) и конусные. Для плоских стыков применяют уплотнительные прокладки полиуретановые, резиновые или паронитовые. Конусное соединение особенно хорошо с точки зрения герметичности, поскольку не требует прокладок и более устойчиво к перепадам температур и отклонениям осей соединяемых участков.

Подключение американки к магистрали не представляет никаких трудностей. Допустим, что предстоит соединить магистраль из стальных труб.

Порядок работ следующий:

• сначала подготавливаем концы труб - нарезаем на обоих концах резьбу не менее 7 витков;
• подбираем соединение, у которого оба фитинга имеют внутреннюю резьбу;
• фитинг с наружной резьбой накручиваем на резьбу одной трубы, а перед этим подматываем на резьбу уплотнитель - лен, пакля, энергофлекс;
• на фитинг с буртиком одеваем накидную гайку, и накручиваем его на другую трубу с подмотанным уплотнителем;
• последний шаг - подсоединить накидную гайку к резьбе ответного фитинга.

Все. Соединение собрано. Если сравнить с приведенным выше примером муфтового соединения, то можно заметить существенное отличие - весь монтаж американки заключался в закручивании деталей гаечным ключом, и не более. Вся остальная магистраль при этом оставалась неподвижной.

Применение американки в сантехнике

Универсальность соединений при помощи американки и их положительные качества при эксплуатации сделали ее незаменимой во многих случаях проведения монтажных работ. Конструктивно американка имеет множество модификаций под различные случаи применения, а иногда даже является составляющим узлом некоторых видов оборудования: краны, измерительные приборы, сложные коммутационные узлы в системах тепловодоснабжения и т. д.

В домашней сантехнике почти в каждой квартире установлен водяной счетчик , а часто и не один - его входы-выходы выполнены с использованием американки. Благодаря этому при демонтаже счетчика на поверку не возникает проблем со стыкующими трубами - откручиваются только его накидные гайки.

С помощью американки очень удобно выполнять монтажные и ремонтные работы с радиаторами отопления, запорной арматурой, различными фильтрами. Сокращение сроков ремонта при эксплуатации - основная головная боль и жильцов, и сантехников - самый большой положительный эффект применения этого соединителя.

Принципиальная возможность создавать на базе американки высокогерметичные соединения определила ее широкое применение в системах с повышенным давлением и высокой температурой. Но самое большое распространение получило это соединение при монтаже металлопластиковых и пластиковых труб. При этом совсем не играет роли материал соединяемых пар трубопровода: металл-металл, металл-пластик или пластик-пластик - для любого из них имеется модель соединителя. Особенно шокирует сантехников старой закалки приспособленность американки к подсоединению металлопластиковых труб без всякой на то специальной подготовки - просто труба вставляется в «хитрую» накидную гайку, которая при соединении с ответной частью сжимает ее конусным кольцом.

Для монтажа этой иностранки применяют рожковый или разводной ключ соответствующего размера. Поскольку снаружи американка имеет красивое никелевое покрытие, то не рекомендуется применение трубных ключей, или же следует защитить поверхность гайки деревянной или пластиковой подкладкой.

Материалы, из которых изготавливают американки

Американки изготавливают из чугуна, латуни, стали или нержавейки. Конечно материалом определяется и цена в конечном итоге. От материала зависят и эксплуатационные показатели изделия: вид перекачиваемых жидкостей, допустимая температура, давление. Ассортимент этих изделий огромный и всегда можно подобрать на любую потребность. Как правило, на поверхность наносят никелированное покрытие - это и защита от внешней среды, и презентабельный вид.

В последнее время в сантехнике все шире применяются пластиковые трубопроводы, поэтому американка тоже стала «полукровкой» - некоторые фитинги с упорным буртиком делают из пластика. При монтаже такой фитинг приваривают к трубе, а гайка поджимает его к коллеге - ответному фитингу, который изготовлен из металла, и накручивается на стальную трубу. Но если дальше трубопровод пластиковый, то фитинг запрессовывают в пластик, который и приваривают к трубе.

При всей своей простоте и привлекательности есть у американки секрет, который не лежит на поверхности, но его должен знать каждый, кто занимается монтажом - а вы знаете, чем ее закручивать? Дело в том, что накидная гайка управляется обычным рожковым ключом, но ведь есть еще пресс-фитинги для металлопластиковых труб , которые необходимо вкручивать на место посадки внутренним ключом. А это может быть или шестигранник, что проще, или цилиндр с выборками под зацепы, что сложнее, но надежнее.

Какие фитинги нужны для подключения радиатора отопления, изготовленного из чугуна или алюминия? Нужно ли комплектовать отопительный прибор какой-либо запорной или регулирующей арматурой? В нашей статье мы постараемся дать читателю советы по выбору оптимального набора оборудования и по его монтажу.

Сгоны и американки

Что это такое

Начнем с небольшого экскурса в историю.

Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:

• Конвекторы, представлявшие собой с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.

Уточним: опционально в их конструкции могли присутствовать декоративный экран и жалюзи для регулировки теплоотдачи.

• Пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. Теплоноситель передвигался по лабиринту пазов между ними.
• Чугунные секционные радиаторы. Они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.

Способа крепления предусматривалось всего два:

1. Сварка . Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
2. Сгоны . Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.

Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.

Справка: чугунная радиаторная пробка из нового радиатора может быть выкручена газовым ключом номер 2.
Чтобы справиться со старой прикипевшей пробкой, его приходится удлинять рычагом или использовать ключ номер 4.
При этом пробка нередко не выкручивается, а в буквальном смысле слова разрывается пополам, лишаясь резьбы.

Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.

• В системах центрального отопления с характерной для них большой вероятностью превышения штатного давления лучше использовать привычные резьбовые сгоны.

• Американки желательно применять в автономных системах.

Набор фитингов

Теперь давайте выясним, каким будет комплект фитингов для радиаторов в том и в другом случае.

Подключение на сгонах

Для классического в многоквартирном доме бокового подключения радиатор комплектуется следующим набором:

На верхних этажах домов с нижним розливом комплектация дополняется краном Маевского, который устанавливается в расточенную под него верхнюю глухую пробку. Размеры фитингов для радиаторов определяются диаметром подводок; как правило, он соответствует ДУ20 (3/4 дюйма). Сгоны (длинные резьбы) обычно бывают нарезаны непосредственно на подводке.

Полезно: лучшие резьбовые фитинги для чугунных радиаторов традиционно изготавливаются из того же чугуна.
Радиаторных пробок под чугунные радиаторы из стали или латуни в продаже, в общем-то, и не найти; контргайки из латуни слишком хрупки, а стальные со временем намертво прикипают к стальному сгону и не поддаются разборке.

Подключение на американках

В этом случае единственные фитинги для подключения радиаторов отопления — это сами американки в количестве двух штук. Одна из их резьб вворачивается в проходную пробку радиатора, вторая — в муфту или элемент запорно-регулирующей арматуры.

Для соединения крана в радиаторной пробкой используются американки с резьбами «папа-папа».

При монтаже отопления своими руками полезно знать несколько тонкостей.

• При большом количестве секций радиатора предпочтительно не боковое подключение, а диагональное или снизу вниз. В этом случае для соединения с фитингом вам потребуются одна проходная пробка с правой резьбой и одна — с левой.
• Диаметр резьб в пробках алюминиевых и биметаллических радиаторов в большинстве случае составляет 1/2 дюйма (ДУ15). Однако при количестве секций более 10 желательно использовать подводки размером ДУ20.
• Американками нередко комплектуются уже упомянутые элементы запорно-регулирующей арматуры. Комбинированные с фитингами краны и дроссели более компактны, чем два изделия порознь, при этом их цена часто оказывается ниже суммарной стоимости фитинга и крана.

Монтаж

Сгоны

Вот инструкция по подключению чугунной батареи на сгонах.

1. Сгоняем на длинные резьбы подводки до упора контргайки и проходную пробки.
2. Навешиваем радиатор, заведя резьбы подводки в первую секцию на 1-3 сантиметра.

Обратите внимание: отопительный прибор вывешивается строго горизонтально, по уровню.
При уклоне в сторону подводки в нем будет собираться воздух.

1. Подматываем пробку по резьбе пучком сантехнического льна с краской или .
2. Заворачиваем ее в радиатор до упора с умеренным усилием.
3. Сгоняем к пробке контргайку, оставив между ними зазор в 5 — 10 мм.
4. Наматываем в оставшийся зазор по ходу резьбы пучок льна (опять-таки с краской или герметиком).
5. Подтягиваем контргайку.

Американки

Здесь процедура заметно проще:

1. Разбираем американки;
2. Вворачиваем части фитингов с накидной гайкой в муфту, кран или дроссель, а элементы с прокладкой — в радиаторные пробки. Для подмотки используем тот же лен с краской или полимерную нить — герметик.
3. Навешиваем радиатор на кронштейны.
4. Наворачиваем накидные гайки американок от руки и осторожно, без лишних усилий подтягиваем их рожковым или разводным ключом.

Арматура

Какие элементы арматуры могут использоваться в обвязке радиатора?

Важный момент: перед дросселирующими и запорными устройствами в любой системе отопления должен присутствовать байпас.
Иначе вентиля и дроссели будут регулировать проходимость всего контура.

Заключение

Разумеется, этот материал не претендует на истину в последней инстанции; какой способ подключения лучше выбрать — решать читателю. Дополнительную информацию к размышлению ему предоставит видео в этой статье. Успехов!

Что делать если лопнула гайка американки?

Вопрос задал Олег:

Здравствуйте.У меня возникла проблемка, лопнула гайка на батарее отопления.Подскажите как её заменить? Фото прилагаю.Спасибо.

Первое о чём стоит сказать видя этот снимок - гайка американки не уплотняется. В данном случае намотана лента фум. Гайка может лопнуть если её перетянули, а дополнительный уплотнитель тоже сложит поводом для разрыва гайки. На такие места я рекомендую устанавливать усиленные краны.Если есть возможность отключить стояк отопления, то лучше заменить весь кран с американкой на более качественные, если этого сделать нельзя по каким-то причинам, то необходимо купить такой же краник и использовать от него американку или же купить просто подходящую американку, это будет значительно дешевле.

Как её заменить.

Для начала вам необходимо выкрутит американку из батареи. На снимке роль корпуса батареи играет - красная железка.Чтобы выкрутить американку, вам необходимо снять батарею или отвести трубы подвода воды, если это возможно. Помимо этого вам понадобиться специальный ключ для американок или же шестигранник. Ключ для американок можно использовать например такой:

Если нет специального ключа, тогда можно воспользоваться чем-то подходящим чтобы зацепиться за зубцы американки:

Например пассатижи:

Или разводной ключ:

Выкрутите эту часть:

и с ней можно отправится в магазин на поиск подобных и в первую очередь приглядитесь именно к отдельным американкам

Теперь из неё можно выкрутить необходимую нам часть и прикрутить к тому кранику. Использовать можно либо только гайку либо гайку с конусом и резиновом уплотнителем, другими словами - основную часть американки.

Если будете использовать старую американку и замените только гайку, то замените и резиновый уплотнитель на новый. Другие уплотнители на гайку не требуются.

ВАЖНО! если вы не используете специальный ключ для американок, а используете например плоскогубцы, то будьте крайне аккуратны при затяжке. Если приложить слишком большое усилие, то можете деформировать конус американки и она станет непригодной.

Ну а в остальном всё должно получиться. Успехов!

dretun.ru

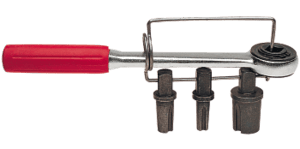

Ключ для американок | Добродушный Сантехник

Если вы столкнулись с таким соединением как американка, то скорее всего стал вопрос о том, чем её закручивать?Некоторые американки закручиваются шестигранником, а для основной их массы, всё же понадобится специальный ключ.

Я уже писал о том, что при отсутствии такого ключа, можно воспользоваться пассатижами или чем-то подходящим. Главное при этом не деформировать круглую часть конуса.

Есть несколько разновидностей ключей для американок.Самый простой и доступный по цене, это короткий универсальный ключ, сразу под 8 размеров американок.

Этот ключ хорош только тем что он компактный и занимает совсем немного места в сумке с инструментом. К недостатком такого ключа можно отнести вот что:

1. Если зацепы в американке находятся слишком глубоко, этим ключом такую американку закрутить не удастся.2. Очень короткий рычаг. Для затяжки амеркиканок размером более 1/2 дюйма, без доп. рычага не обойтись.3. Ключ постоянно надо прижимать к американке, иначе он норовит выскочить из шлицев американки.

Другой ключ можно сказать аналогичный, но он лишен недостатка под номером «2» предыдущего ключа + у его есть трещотка.

Ну и самый удобный ключ, на мой взгляд, это крестообразный ключ для американок. Он имеет 4 основных размера чего с лихвой хватает.

Другие ключи:

Ну а для тех кто имеет доступ к токарному станку, можно самому легко сделать такой ключ.Купить американки на 3/8, 1/2, 3/4. Выточить под внутренний диаметр американок круглые заготовки. Сделать прорези на этих заготовкахи выпилить четырёхгранник под трещотку. Останется только купить купить трещотку или использовать имеющуюся из набора головок.

1. Американки 2. Еврокунус

dretun.ru

Что делать, если лопнула гайка на батарее отопления?

Эта проблема преследует многих жителей квартир да загородных домов. Как провести замену оборудования правильно и «безболезненно»? Ответ прилагается.

Зри в корень, ищи причину…

Всех причин появления проблемы «лопанья» так и не перечислить. Вот только некоторые из них:

Гайка американки не уплотняется,. случайно гайку перетянули, старость – не радость (оборудование просто устарело)…

Как правильно поступить?

Если у Вас есть возможность отключения стояка отопления, лучше всего будет просто заменить весь кран с американкой на что-то более качественное. Вы на данный момент не можете этого сделать по каким-то причинам? Не переживайте. Придется приобрести такой же краник, после чего использовать американку от него (дополнительный вариант – приобрести подходящую американку, что гораздо дешевле).

Ну а теперь несколько слов о замене…

Первым делом выкручивается американка из батареи. Роль корпуса батареи часто играет специальная красная железка. Как выкрутить американку? Для этого снимается батарея (как вариант - отводятся трубы подвода воды). Кроме этого может понадобиться ключ для американок. Нет под руками специального ключа? Ну что с Вами поделать: придется воспользоваться подходящим чем-то для того, чтобы зацепиться за зубцы (подойдут пассатижи, разводной ключ).

Выкручивается часть оборудования, с которой можно будет отправиться в магазин на поиски подобных деталей. Приглядывайтесь именно к отдельным американкам.После этого можно выкрутить отслужившую свой век часть и прикрутить новую к специальному кранику (только гайка или же гайка с конусом да резиновым уплотнителем Вам в помощь).

Если решили использовать старую американку (и, соответственно, лишь гайку, стоит заменить дополнительно к этому резиновый уплотнитель на новый). Других уплотнителей не требуется.

ВНИМАНИЕ! Если не используете специальный ключ, предназначенный для американок, отдавая свое предпочтение плоскогубцам, будьте крайне аккуратны. Слишком большое усилие приведет к деформации конуса американки. В результате она станет совершенно непригодной. Что касается всего остального, то должно получиться, пройти на «ура». Успехов в Вашем непростом, но очень ответственном начинании!

Что важно знать об электрическом отоплении дома?Что необходимо знать при выборе котла для отопления?

www.684015.ru

Как заменить батарею | Добродушный Сантехник

материал обновлён 17.09.2012г.

На самом деле, друзья, та теплая штуковина, которая висит у вас под подоконником и делает в доме тепло зовется радиатор отопления. Как сантехник, дядюшка должен был вам это рассказать. Но мы не будем рвать стереотип, и в дальнейшем будем звать его - батарея.

Итак, как заменить в квартире батарею.

Первым делом, надо выключить стояк отопления и слить из него воду. Иначе готовьте повышенные тона, чтобы общаться с соседями снизу.

Выключили? Слили? Замечательно. Теперь разберемся с инструментами, которые нам понадобятся в процессе работы. А вот и они:

1) унипак 2) калибратор 3) лен (пакля) 4) бур 5) рулетка (или уровень) 6) пластиковые ключи 7) разводные ключи 8) ножницы для металлопластика 9) шведка (газовый ключ)

Еще не все. Нам также понадобится перфоратор, с его помощью мы пробурим в стене отверстия для крепления батареи. В моем случае, я также использовал пресс (для обжима пресс-фитингов):

Пресс - штука весьма дорогая (дороже самой батареи).

Но! Всю работу можно проделать и без него, если вместо пресс-фитингов использовать обжимные фитинги. В таком случае достаточно разводных ключей.

Еще используют полипропилен и медь, но для этого также необходим специальный инструмент.

Батарея, наборы крепежа, ключ

На фото выше вы видите виновницу торжества - алюминиевую батарею (конечно, она не алюминиевая, там какой-то алюминиевый сплав), наборы крепежа и пластмассовый ключ, которым мы будем закручивать пробки.

Тут надо пояснить, что в комплект футорок входят, пробка, спускник (кран маевского), и дюбеля с кронштейнами, для навешивания батареи (крепление к стене)Иногда все это покупается по отдельности.Кстати, именно так в магазине и стоит спрашивать, а-ля:

«Милочка, а подайте мне комплект футорок для соединения/крепления/монтажа батареи.»

Ну вот, кажется со всеми приготовлениями разобрались. Давайте посмотрим, на ту, чья учесть уже предрешена:

Старая батарея

Приступим.

Разбираем соединения трубы с батареей (можно и болгаркой отпилить, если резьбы хватает):

Снимаем батарею и отрываем от стены старое крепление:

Можно воспользоваться молотком. Конкретно в нашем случае, крепление пристрелено к стене металлическими дюбелями.

На вышеприведенном снимке также видно, что резьбовые окончания у трубы довольно длинные. Их надо укоротить, предварительно закрутив до конца резьбы старую гайку.

Отрезали и открутили гайку.

Если труба, при визуальном осмотре хорошая, то можно приступать к установке батареи. Если нет, то придется нарезать новую резьбу, а возможно и заменить саму трубу/стояк.

Теперь закручиваем футорки с обеих сторон. У футорок есть резиновые прокладки, но я иногда, в дополнение промазываю резьбу герметиком (санитарным на основе силикона):

Вот здесь-то нам и понадобился пластиковый ключ (чтобы не поцарапать краску на футорках):

Батарея готова.

Берем соединения:

Отрываем все лишнее. Прикидываем, что с чем соединять:

Здесь пригодились наши два разводных ключа.

И давайте примем за правило, если речь идет об уплотнении резьбового соединения, то имеется ввиду уплотнение льном и унипаком, если не сказано иного.

Кстати, не обошлось и без инцидента: чуть не затопили хозяев квартиры и их соседей снизу. Все из-за ебанутой не типовой планировки дома. Индивидуальный проект. Схемы стояков отсутствуют. Так что порой работать приходится на ощупь и по-наитию.

Накручиваем на трубу собранный тройник с фитингами:

Обращаю внимание. Фитинг (который смотрит вниз) на нашем снимке, нужно закручивать на месте, ибо если его прикрутить заранее, то скорее всего, закрутить тройник «в сборе» вам помешает стена.

Берем батарею, вкручиваем туда американки от краников, краники и фитинг:

Тут сделаем несколько пояснений.

1. Для американок понадобится специальный ключ. Но я его успешно забыл в мастерской. Поэтому просто-напросто использовал разводной ключ. Во время сборки батареи этот момент не был запечатлен, но при написании статьи я решил, что информация будет нелишней. Поэтому для примера сфоткал другую американку:

Внутри видны два «зуба», за которые цепляется ключ для американок. Но мы будем крутить рукоятью разводного ключа:

Главное не перестараться и крутить внимательно. Потому что можно деформировать американку и понадобится новая. Лучше всего, конечно же, иметь ключ.

2. Шаровой кран. Почему мы не ставим терморегулятор, а ставим шаровой кран?

Обычный краник дешевле как минимум в два раза. Но температуру им подрегулировать уже не получится. Шаровым краником можно закрыть или открыть батарею. Если надо регулировать, то ставьте терморегулятор.

Собираем байпас (на снимке справа):

Байпас - обводной трубопровод для перепуска воды мимо радиатора отопления

Берем перфоратор. Делаем отверстия необходимого размера, предварительно разметив. Вставляем пластиковые дюбеля из комплекта, запихиваем их в проделанные отверстия и впидзрячиваем туда кронштейны.

Вешаем батарею.

Батарея должна висеть не менее 3-х см. от стены, не менее 10 см. от пола и подоконника. Иначе хуле с нее толку, если она будет плотно прижата к полу и стене? Надо же чтоб была циркуляция воздуха.

Не забывайте откалибровать все металлопластиковые трубки, иначе есть риск испортить резиновые прокладки на фитинге.

Запрессовали фитинги, повесили батарею и закрутили американки. Должно получиться как на картинке:

Если краники есть, а байпаса нету - отрываем руки мастеру. Если краники стоят перед байпасом - отрываем руки мастеру и еще как-нибудь нехорошо обзываем его.

Байпас нужен для того, чтобы вы могли смело закрывать батарею или убавлять подачу тепла. Тогда основной поток пойдет через байпас и соседям тоже будет тепло.

Маленькая хитрость от дядюшки Дретунь вам на заметку:

Если уж вышло так, что нету байпаса, то сначала заставьте мастера переделать как надо, а уже после - оторвите ему руки. Иначе ждите зимой гостей - мерзнущих соседей сверху и снизу. Т.к. перекрывая батарею у себя, вы будете перекрывать весь стояк.

За сим позвольте откланяться и челом долу бить. До скорых встреч.

Дополнение от 28.12.2011

Схемы подключения батарей отопления

Фото взято здесь

Внимание, господа и дамы,

фитинг который смотрит вниз на нашем снимке, иногда приходится закручивать на месте, ибо если его закрутить сразу, то скорее всего, закрутить траойник «в сборе» вам помешает стена.

dretun.ru

Монтаж радиаторов отопления в квартире своими руками

Во многих квартирах, построенных в советское время, трубы и радиаторы отопления ни разу не менялись. За все время работы система забилась, и ее КПД неуклонно падает вниз. Внешний вид батарей и труб также оставляет желать лучшего. В связи с этим многие хозяева во время мало-мальски крупного ремонта производят замену и монтаж радиаторов отопления в квартире или модернизацию всей отопительной системы.

Замена радиатора и его комплектующих должна быть согласована в органах ЖЭК.

Установка батарей отопления в квартире - дело непростое и довольно трудоемкое. Многие не рискуют и нанимают профессионалов. Но некоторые готовы основательно ознакомиться с технологией, обзавестись специальным инструментом и выполнить все своими руками. В любом случае необходимо придерживаться порядка.

1. Согласовать работы в ЖЭКе.
2. Договориться с соседями о том, что будут заменяться стояки.
3. Разобрать существующее отопление.
4. Навесить новые радиаторы.
5. Выполнить нарезку резьбы на стояках.
6. Собрать трубопровод и произвести монтаж батарей.
7. Протестировать систему.

Установка радиаторов отопления

Для производства работ потребуются:

• плоскогубцы;
• перфоратор;
• победитовое сверло;
• шуруповерт;
• уровень строительный.

Помимо этого, для соединения секций может понадобиться специальный ключ.

Любой тип радиаторов требует предварительной подготовки места монтажа. Зачастую для обеспечения хорошей конвекции воздуха монтаж радиаторов отопления производят под окнами. В процессе ремонтных работ стены в квартире часто утепляются, обрастая теплоизоляционным слоем и каркасом из металла. При этом появляются две проблемы:

Схемы подключения радиаторов отопления.

• необходимо вычислить, какое расстояние будет от основания до радиатора;
• очень сложно крепить радиатор на гипсокартон, тем более, если он чугунный.

Стены, на которые будет производиться установка радиаторов отопления, необходимо предварительно обшить каркасом. Перед штукатуркой или выравниванием с нуля нужно обязательно установить маяки.

Если предполагается установка каркаса, то в местах крепежа делаются фанерные вставки толщиной 25 мм, которые должны заходить в UD-профиль и опираться на пол своей нижней частью. Для каждого отопительного прибора требуется 2 или 3 вставки, то есть это зависит от количества кронштейнов (4 или 6).

После подготовки основания делается разметка под крепежные элементы. Для того, чтобы это сделать, нужно, используя уровень и временные подставки, установить радиатор в проектное положение. Как правило, это в центре проема на расстоянии 10,0 - 15,0 см от пола и не меньше, чем в 10,0 см от подоконника. При помощи перфоратора высверливаются отверстия под кронштейны. Кронштейны вкручиваются на такую глубину, чтобы между отопительным прибором и стеной соблюдался зазор в 3,0 - 4,0 см.

Монтаж в квартире чугунных радиаторов, состоящих из 10 или более секций, рекомендуется осуществлять на 6 крепежных элементах

В остальных случаях будет достаточно 4 кронштейна.

Монтаж пробок для обвязки радиатора

Примеры установки радиаторов.

Как правило, на батареях отопления имеется 4 открытых входа (по два на сторону). А все потому, что подключение батарей отопления в квартире возможно несколькими способами:

• односторонним;
• перекрестным;
• однотрубным;
• нижним.

От способа зависит количество входов, закрывающихся глухими или проходными пробками с резьбой на 0,5 или 0,75 дюйма. Установка пробок и запорной арматуры называют «паковкой» соединений на резьбе. Обвязка радиаторов отопления, устанавливаемых в квартире, - один из наиболее ответственных процессов, ведь чаще всего течи появляются на резьбовых соединениях.

Обычно монтаж батарей в квартире производят при помощи одностороннего типа подключения. Вверху с правого или левого бока производится подача, а внизу на той же стороне располагается обратный выход. Верх противоположной стороны отопительного прибора оснащается краном Маевского. Он нужен для того, чтобы сбрасывать воздух. Последний нижний вход блокируется заглушкой.

В случае, если для подводки воды применена труба Ø20 мм, то используется пробка с проходом на 0,5 дюйма, если труба Ø 25 мм - пробка 0,75 дюйма.

Важно! Пробки закручиваются в батарею с ощутимым усилием без использования всевозможных обмоток. Поверхность, с которой будет соприкасаться вкручиваемая прокладка, должна зачищаться от краски, ржавчины или окалины.

Установка кранов для батарей отопления

После вкручивания проходных пробок можно приступать к монтажу запорной и регулирующей арматуры. Для этого можно использовать шаровые или радиаторные краны с возможностью ручной или автоматической регулировки потока.

Краны для радиаторов имеют несколько конструкций, но самыми удобными в плане монтажа являются краны с накидными гайками (американки). Оборудовав радиатор таким краном, можно быстро произвести перекрытие потока теплоносителя, затем раскрутить соединение и демонтировать батарею, не останавливая работы всей системы. Самым главным является то, что американку можно использовать неоднократно, и это не зависит с резиновой она прокладкой или паронитовой, либо герметичность соединений достигается при помощи конусообразных деталей из металла.

От того, откуда происходит подводка питающих труб (из откосов ниши или стены), зависит использование угловых или прямых кранов, оснащенных накидными гайками.

Для того, чтобы закрутить такой тип соединения как американка, понадобится специальный ключ, вставляющийся в патрубок с гайкой. Сечения могут быть разнообразны. Лучше всего, если нужен шестигранный ключ, требуется лишь правильно определить размер. Ситуация осложняется, если внутри американки два выступа. В этом случае для качественной сцепки придется подбирать профиль подходящего размера. Лучше всего изготовить ключ в форме буквы «Г» с квадратным сечением самостоятельно. Его рабочая область должна слегка сужаться к основанию. Это позволит работать со всеми типами американок.

Место соединения патрубка и пробки нужно герметизировать при помощи подмотки. Сантехники часто применяют для этих целей пряди льна и паковочную пасту UNIPAK. ФУМ-ленту можно применять только для резьб высокого качества, у которых нет острых углов и имеется специальная насечка, препятствующая перекручиванию герметизирующих материалов.

Для проверки на совместимость двух деталей с резьбой необходимо предварительно соединить их без пакли. Необходимое количество пакли зависит от плотности собирания соединения. Чересчур сильная подмотка может способствовать деформации или появлению трещин на поверхности деталей. Недостаточный слой может быть причиной протечек.

Герметизирующий материал наматывается противоположно направлению резьбы. Из отдельных волокон льна собирают тонкую веревку и обматывают ею патрубок от наружного края. Каждый виток должен зажимать предыдущий, препятствуя прокручиванию. После того, как вся резьба заполнится подмоткой, ее обмазывают пастой и вкручивают на место.
