Ремонт аккумулятора шуруповерта с заменой элементов питания своими руками

Практически каждый аккумулятор в электроинструменте является самой дорогой его частью. Шуруповерт не исключение, ведь сменная батарея может составлять от 30% всей стоимости инструмента. После разрядки устройства необходимо приобретать новый шуруповерт, но для экономии финансов есть другой вариант – восстановление, которое продлит срок его службы.

Быстро садится аккумулятор на шуруповерте

Проблема с быстрым саморазрядом батареи встречается довольно часто. Она заключается в быстрой зарядке, которая происходит за минут 20 и такой же непродолжительной работе.

Данная ситуация может стать следствием неправильной работы термодатчика, находящегося в съемной батарее. Этот термодатчик может быть не так установлен изначально. Необходимо вернуть его по месту покупки.

Если аккумулятор стал быстро разряжаться после продолжительного бесперебойного использования, что могло случиться после падения, нужно взяться за его ремонт.

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

• восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
• добавлении дистиллированной воды в электролит;
• замене некоторых или всех блоков батареи.

Срок службы аккумулятора для шуруповерта

Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.

Существуют 3 разных вида аккумуляторов:

1. Никель-кадмиевые. Самые доступные по цене, но недолговечные, особенно при частой работе в холодных погодных условиях.
2. Никель-металл-гидридные. Небольшое устройство, не отличающееся продолжительным сроком эксплуатации.
3. Литий-ионные. Самые востребованные, долго способны не разряжаться, но имеют более высокую стоимость, чем вышеперечисленные варианты.

Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.

Как восстановить аккумулятор шуруповерта в домашних условиях

Можно ли реанимировать все виды батарей? Лучше ремонту поддаются никель-кадмиевые блоки, которые имеются почти во всех современных шуруповертах.

Для процесса восстановления необходимо понимать основы электричества. То есть, иметь школьные знания о работе аккумуляторных батарей.

Для работы понадобятся инструменты и материалы:

• отвертка;
• тестер;
• паяльник;
• олово (с малокоррозийным флюсом).

Для реанимации аккумулятора потребуется донор. В комплектации шуруповерта он может быть в наличии, или нужно найти его самостоятельно, например, вынув из другого старого устройства.

Для начала проведения операции необходимо произвести полную зарядку (около 6 часов) обеих батарей, раскачать её. После этого снять с восстановляемой части пластмассовую крышку при помощи отвертки. Производить эту процедуру нужно аккуратно, чтобы не повредить фиксаторы. В противном случае для последующей сборки потребуется клей, наподобие «Момента».

Восстановление никель-кадмиевых аккумуляторов для шуруповертов

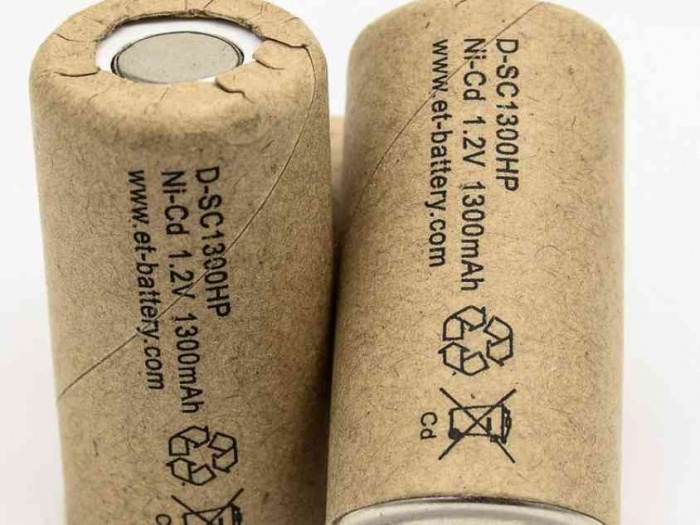

Устройство ni cd аккумуляторов изготавливается по одной технологии, поэтому любую батарею можно сделать донором этого типа.

Такие устройства представляют собой отдельные компоненты – блоки, с номинальным напряжением 1,2 В и энергоемкостью 1200–1500 МА/ч. Они встречаются в шуруповертах фирмы Интерскол. Каждый блок влияет на мощность, то есть при ее значении в 12 В, количество блоков составляет 10 штук, 14,4 В – 12 и т. п. После смены акб мощность может упасть на первое время работы, но затем все восстановится.

Восстановление аккумулятора шуруповерта 18 вольт

18 В – часто встречающаяся мощность, которая соответствует наличию 15 блоков. В качестве донора нужно выбрать электроприбор с напряжением 14,5 В, то есть автомобильная батарея 12 В не подойдет.

Как восстановить и запустить литий-ионный аккумулятор

Для данных видов батарей потребуется запомнить, где расположены контакты плюсов, минусов и зарядки. Плата контроля напряжения, находящаяся на элементах питания, чаще всего выходит из строя, а точнее, их стабилизаторы и защитные диоды.

Производится проверка напряжения на выходе аккумулятора, если значение значительно меньше от нормального, производится реанимация.

Вторая жизнь аккумуляторов в шуруповертах Bosch, «Хитачи», «Макита»

Представленные бренды поставляются с литий-ионной батареей. Чтобы их оживить, потребуется паяльник и ловкость рук, ведь если делать все медленно – срок службы может уменьшиться, или аккумулятор вовсе взорвется.

Все надломленные или затертые проводки внутри батареи необходимо изолировать, например, при помощи изоленты или заранее заменить на новые.

Для восстановления припаиваются оторванные металлические элементы – ленты, которые можно взять в старых блоках.

Для сборки необходимо вернуть картонную прокладку между блоками и платой на место. Это потребуется для предотвращения замыкания. Затем изолируются контакты.

Шуруповерт - один из ручных инструментов, который должен быть в арсенале каждого мастера. При правильном обращении он может служить многие годы. Но когда «идет» ремонт случается всякое, и при падении даже с незначительной высоты он или его аккумулятор может получить повреждения и перестать работать. Что и случилось с инструментом, который мне принесли на ремонт. При падении у шуруповерта вышел из строя аккумулятор (выяснил путем перестановки рабочего). Данную проблему вполне можно решить своими силами, не тратя деньги на новый инструмент!

Ремонт

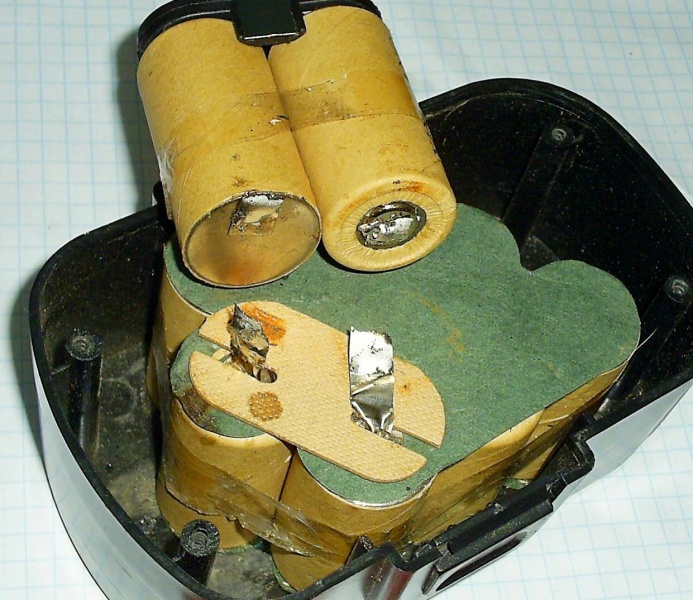

Крышка аккумуляторного отсека была закреплена четырьмя винтиками. Открутив их, увидел, что перемычки (пластинки) между батареями были просто разорваны.

Перемычки к батареям, как правило, приварены точечной сваркой. Так как такой сварки у меня нет, перемычки всегда припаиваю при помощи паяльника обычным припоем.

Для ремонта мне понадобились:

• паяльник;
• наждачная бумага;
• флюс;
• припой.

При замене или ремонте оторванных банок в первую очередь прочищаю места паек наждачной бумагой. Чтобы лужение было качественное, чистить нужно как можно тщательнее от этого будет зависеть и качество самой пайки, что, в свою очередь, будет также влиять и на пропускную способность тока проходящего через него.

Вместо флюса также можно использовать канифоль (в этом случае не совсем удобно), паяльную кислоту (некоторые со временем разрушают пайку, токсичные пары), таблетку аспирина (сильный запах при плавлении). Пользоваться последними двумя способами дома не советую.

В завершение, соблюдая полярность, припаиваю оторванные батареи на свои места и собираю аккумулятор.

Вроде нет ничего проще, чем взять в руки паяльник и нехитрыми манипуляциями припаять батареи на место, но не все так просто при пайке никель-кадмиевых (Ni-Cad), никель-металлгидридных (Ni-MH) и тому подобных аккумуляторов имеются некоторые нюансы. Несоблюдение тонкостей может привести как к негодности аккумуляторной батареи (резкое падение емкости), так и его зарядного устройства.

Если вы решите сами отремонтировать вышедший из строя аккумулятор, обязательно обратите внимание на следующие моменты!

Батареи соединяются последовательно, то есть минус батареи к плюсу следующего и т. д.

На батареях полярность иногда не указывают в таких случаях желательно узнать его мультиметром (как правило, выпуклый и меньшего диаметра конец плюс).

Если прибора нет, то надо посмотреть, как соединены между собой другие банки и, припаять в той же последовательности.

Ni-Cad, Ni-MH и тому подобные батареи очень чувствительны к высокой температуре, поэтому контакт паяльника с аккумулятором надо свести к минимуму! Сам паяльник в этом случае лучше брать мощнее (60 Ватт и выше), чтобы при кратковременном касании успеть полудить и спаять место пайки, но, не успев при этом разогреть само тело батареи.

Дома для лужения и пайки лучше использовать флюс или канифоль.

Самая дорогостоящая часть шуруповерта — это его аккумулятор. Он составляет около 70% общей стоимости инструмента. Поэтому если возникает неисправность аккумулятора, то приобретение нового шуруповерта или аккумулятора к нему может стать серьезной брешью в бюджете. Если аккумулятор вышел из строя, то при наличии определенных знаний можно выполнить ремонт шуруповерта своими руками.

Виды аккумуляторов

Прежде всего необходимо разобраться, какой тип аккумулятора придется чинить. Для этого нужно знать особенности каждого типа. Строение этих элементов подобно в моделях инструментов, изготовленных в разных странах. В разобранном виде данная деталь представляет собой различные элементы, соединенные последовательно. Такое соединение означает, что потенциал всех элементов складывается. Общее напряжение на контактах аккумулятора составляет сумму всех элементов.

Как правило, все элементы имеют стандартные размеры и характеристики. Их отличие состоит в емкости, единицей измерения которой служит А/ч. Емкость указывается на каждом наборном элементе (их еще называют «банками»).

«Банки» могут быть различных видов:

• литий-ионные (Li-Ion);
• никель-металл-гидридные (Ni-MH);
• никель-кадмиевые (Ni-Cd).

Первый вид имеет напряжение 3,6 В, а 2 других — 1,2 В. Любой из видов имеет свои достоинства и недостатки. Достоинства никель-кадмиевых элементов таковы:

• низкая стоимость и широкое распространение;
• нечувствительны к низким температурам;
• сохраняют свои характеристики при хранении в разряженном состоянии.

Недостатки данного вида «банок» в следующем:

• производство сопровождается выделением токсичных веществ, поэтому производятся лишь в немногих странах;
• саморазряд;
• эффект памяти;
• невысокая емкость;
• быстро выходят из строя из-за малого количества циклов заряд/разряд.

Никель-металл-гидридные элементы обладают такими достоинствами:

• экологически безопасное производство, которое дает возможность покупать детали производства тех стран с высокими стандартами качества;
• эффект памяти слабо выражен;
• относительно высокая емкость;
• низкий саморазряд;
• большое количество циклов заряд/разряд.

Недостатки у никель-металл-гидридных деталей тоже есть:

• высокая стоимость;
• длительное хранение в разряженном состоянии негативно сказывается на характеристиках;
• быстро выходят из строя при низких температурах.

Литий-ионные «банки» привлекательны следующими свойствами:

• эффект памяти отсутствует;
• очень низкий саморазряд;
• высокая емкость;
• в несколько раз большее количество циклов заряд/разряд, чем у других деталей;
• требуется меньшее количество наборных деталей, что уменьшает вес приборов.

Определить неисправный аккумулятор можно мультиметром, который покажет какая из «банок» неисправна.

К недостаткам можно отнести:

• очень высокую цену;
• так как литий разлагается, спустя 3 года эксплуатации емкость значительно снижается.

Наборные элементы аккумуляторной батареи заключены в корпус. Корпус имеет 4 контакта:

1. Для разряда/заряда 2 силовых контакта — «+» и «-«.
2. Верхний управляющий, включенный через термистор. Термистор (или термодатчик) позволяет защитить аккумулятор от перегрева при заряде. При чрезмерном повышении температуры ток заряда ограничивается или отключается.
3. Сервисный контакт, включенный через сопротивление 9 кОм. Он предназначен для выравнивания заряда на всех элементах сложных зарядных станций. Подобные станции используются только в промышленных инструментах и приборах.

Знание конструкции аккумулятора шуруповерта необходимо для выполнения его ремонта.

Вернуться к оглавлению

Как обнаружить поломку?

Выполнить ремонт аккумулятора для шуруповерта можно только в том случае, если точно будет определена неисправность аккумуляторной батареи. Вся цепь будет неисправна, если выйдет из строя хотя бы 1 элемент. Поэтому необходимо определить место поломки.

Для того, чтобы отремонтировать аккумулятор необходимо воспользоваться «донором», у которого часть элементов исправна, либо приобрести новые «банки».

Определить, какой элемент вышел из строя можно при помощи мультиметра и лампы 12 В. Аккумулятор нужно поставить заряжаться и дождаться полной зарядки. Далее корпус необходимо разобрать и измерить напряжение каждого элемента цепи. Все «банки», напряжение которых ниже номинального, нужно пометить.

Далее аккумулятор собирается и работает до того момента, пока его мощность не начнет заметно падать. После этого корпус снова разбирается и напряжение элементов цепи заново измеряется. Проседание напряжения на помеченных элементах бывает наиболее заметным. Если разница напряжения различных элементов составляет от 0,5 В и даже если данный элемент еще работает, то он придет в негодность достаточно скоро. Данная методика позволяет определить, какие элементы нуждаются в ремонте или замене.

Диагностика шуруповертов, работающих от напряжения 12 В или 13 В, может быть проведена более простым методом. Полностью заряженную аккумуляторную батарею нужно разобрать и подключить к лампу на 12 В к контактам «+» и «-«. Это создаст нагрузку, при которой аккумулятор будет разряжаться. После этого выполняются замеры для определения участков цепи, на которых напряжение упало сильнее всего.

После того как неисправные звенья цепи обнаружены, можно начинать ремонт аккумулятора шуруповерта. Эта работа может быть проделана 2 способами. Функциональность неисправных элементов можно восстановить или заменить их новыми.

Срок эксплуатации аккумуляторной батареи сравнительно небольшой, в среднем 5 лет. По истечении установленного периода батарея резко прекращает свою работу. В подобной ситуации не всегда получается быстро приобрести новый источник питания, поэтому домашнему мастеру приходится решать задачу, как восстановить аккумулятор шуруповерта, хотя-бы на короткое время. В некоторых случаях после удачного восстановления, батареи нормально работают в течение довольно продолжительного времени.

Конструктивные элементы шуруповерта

Шуруповерт по праву считается незаменимым универсальным инструментом. Современный рынок шуруповертов представлен большим количеством моделей, оборудованных АКБ. Несмотря на разнообразие марок и модификаций, все батареи имеют одинаковую структуру и лишь незначительно отличаются друг от друга.

В состав каждой из них входят отдельные элементы, соединенные последовательно между собой. Все они изготовлены по стандартным размерам и обладают одинаковым уровнем напряжения. Отдельные виды элементов отличаются лишь емкостью, измеряемой в А/ч и указываемой в маркировке.

В корпусе инструмента расположено 4 контакта, выполняющие различные функции. В том числе, два являются силовыми, предназначенными для зарядки и разрядки. Кроме того, в верхней части имеется управляющий контакт, включенный в цепь вместе со специальным термодатчиком. Он защищает батарею, выполняет отключение зарядного тока и ограничивает его до установленного значения за счет изменения температурного режима.

Отдельно расположен четвертый контакт, соединенный вместе с сопротивлением. Он необходим при использовании зарядных станций повышенной сложности, способных выравнивать заряды всех элементов батареи. Подобные станции редко используются в быту из-за их высокой стоимости. Обычный 12- вольтовый шуруповерт не требует таких станций.

Одной из причин выхода из строя шуруповерта является неисправность аккумулятора, то есть его отдельного элемента. В таких случаях при последовательном соединении вся цепь выходит из строя. Поэтому очень важно точно определить неисправное место. Как правило, это случается по истечении установленного срока эксплуатации. Данная проблема может быть разрешена двумя способами: приобретение нового аккумулятора или ремонт и восстановление старой батареи.

Какие батареи применяются в шуруповертах

Правильная диагностика предполагает знание основных типов аккумуляторов, используемых в шуруповертах, и конструктивных особенностей каждого из них. Каждая батарея состоит из мини-батареек, соединенных последовательно в единую цепочку. В зависимости от материала изготовления, они бывают никель-кадмиевыми (Ni-Cd), никель-металлгидридными (Ni-MH) и литиевыми.

Первый вариант - Ni-Cd получил наиболее широкое распространение. В этих батареях каждый элемент имеет напряжение 1,2 вольта, а в общей сложности получается 12 вольт с емкостью 12000 мАч. От литиевых они отличаются возможностью восстановления, поскольку у них присутствует известный эффект памяти, представляющий собой обратимую потерю емкости.

В связи с конструктивными особенностями батарей, не все способы подходят для их восстановления. Например, литиевые элементы не могут быть восстановлены с помощью зарядки Imax В6, поскольку литий постепенно разлагается, теряет свои качества и не держит 18 вольт. Этот же способ не всегда годится и для аккумуляторов Ni-Cd, так как в некоторых случаях в них может полностью выкипеть электролит. Тем не менее, вариантов для восстановления достаточно много.

Различные типы аккумуляторов отличаются и собственным рабочим напряжением элементов. Подобное различие связано с материалами, использованными для изготовления конкретной батареи. Этот фактор влияет и на емкость, обеспечивающую продолжительную работу инструмента без дополнительной зарядки. Поэтому, при первоначальном вскрытии корпуса, прежде всего определяется тип размещенных внутри элементов. Дело в том, что не допускается замена литиевых мини-батареек никель-кадмиевыми, поскольку их рабочие напряжения существенно отличаются. Соответственно будут отличаться методы ремонта и восстановления.

Для ремонта аккумуляторной батареи потребуются измерительные приборы - на 2 А, на 2 и 15 В, тестер, и миллиамперметр. Манипуляции с корпусом выполняются с помощью отвертки, ножниц и плоскогубцев. Для обнаружения дефектов может понадобиться лупа.

Во время решения задачи можно ли отремонтировать батарейку, выполняется поиск неисправного элемента и его дальнейшая замена. Для проверки используется стандартная схема, а на основании полученных данных анализируется состояние отдельных деталей. Следует помнить, что неисправными могут оказаться не только мини-батарейки, но и клеммы самого шуруповерта.

Определение причин начинается с измерений напряжения при помощи тестера на каждой отдельной батарейке. Все нерабочие элементы маркируются и отделяются от исправных. Если у аккумулятора наступает быстрая разрядка, не стоит сразу же производить его разборку. Вначале можно попробовать восстановить емкость аккумулятора шуруповерта. С этой целью проводится полная зарядка и глубокая разрядка батареи в течение нескольких циклов. В большинстве случаев емкость восстанавливается почти полностью.

Нередко шуруповерт перестает работать из-за выхода из строя клемм. В процессе эксплуатации они постепенно разгибаются, в результате контакт нарушается и зарядка аккумулятора осуществляется не полностью. Чтобы отремонтировать зарядное устройство, его нужно вначале разобрать, а затем аккуратно подогнуть каждую клемму. После этого необходимо проверить качество зарядки с помощью измерительных приборов.

Если принятые меры не помогли, необходимо просто заменить неисправную деталь. В случае обнаружения конкретной причины неисправности, рекомендуется использовать методы восстановления, приведенные ниже.

Как устранить эффект памяти

Когда аккумуляторная батарея очень часто испытывает недостаточную зарядку и последующую разрядку, у нее возникает так называемый эффект памяти. То есть, аккумулятор постепенно как бы запоминает минимальную границу зарядки и разрядки, в результате его емкость используется не полностью и постепенно снижается еще и еще.

Данная проблема характерна в основном для никель-кадмиевых батарей и в меньшей степени затрагивает никель-металлгидридные. В любом случае требуется восстановить емкость аккумулятора. Эффект памяти совершенно не касается литий-ионных батарей.

Для того чтобы решить проблему можно ли отремонтировать элемент, рекомендуется выполнить полную разрядку и зарядку батареи при помощи лампочки на 12 вольт. К ней припаиваются плюсовой и минусовой провода, которые соединяются с контактами аккумулятора. Данная процедура повторяется пять раз и более.

Как правильно доливать дистиллированную воду

Дистиллированная вода испаряется только из никель-кадмиевых аккумуляторов, когда они перегреваются во время работы. Поэтому для устранения проблемы и восстановления их функций воду необходимо долить.

Эта процедура выполняется в следующей последовательности:

• После разборки аккумулятора внутри обнаружатся мини-батарейки. Их количество может быть разным, в зависимости от марки инструмента. Неисправный элемент определяется мультиметром. В исправной батарейке напряжение составляет 1-1,3 В. Если этот показатель ниже, значит элемент неисправен и подлежит ремонту.
• Далее производится аккуратное извлечение неисправных деталей, не разрушая соединительных пластинок. Они потребуются позднее для обратной сборки.
• В боковой части сверлится отверстие не более 1 мм. Оно располагается не посередине, а ближе к низу или верху батареи. Сверлить нужно только стенку, не углубляясь внутрь элемента.
• В шприц нужно набрать дистиллированную воду. Игла вставляется в отверстие и через нее батарею полностью заполняют водой. После этого она должна простоять в такой положении не менее суток.
• Через сутки специальным прибором батарейка заряжается, а затем оставляется в заряженном состоянии еще на 7 дней.
• Через неделю ёмкость и напряжение проверяется вновь, и если оно не упало, то отверстие в корпусе запаивается или заделывается силиконом.

После всех манипуляций батареи собираются в одно целое и вставляются внутрь корпуса аккумулятора. Соединительные пластины припаиваются или соединяются точечной сваркой. Затем еще раз проверяется работоспособность всей батареи, после чего она полностью разряжается с помощью небольших нагрузок. Процесс зарядки и разрядки выполняется как минимум 3 раза.

Замена старых элементов питания

Данным способом можно отремонтировать аккумулятор любого шуруповёрта. Сама процедура ремонта не представляет особой сложности и начинается с разборки батареи. С помощью мультиметра определяются неисправные элементы, у которых напряжение будет ниже нормы. Затем они аккуратно извлекаются и вместо них приобретаются точно такие же мини-батарейки.

Новые детали устанавливаются на свои места и соединяются имеющимися пластинами. Для соединения используется пайка или точечная сварка. При этом нужно следить, чтобы элемент питания не перегревался. Поэтому работа должна быть выполнена аккуратно и быстро с использованием флюса или канифоли.

Выпуск газа из батареи

Данный способ ремонта касается элементов литий-ионных аккумуляторов. В течение периода эксплуатации они перегреваются, в результате из некоторых батареек испаряется электролит. Из-за этого внутри батарейки скапливаются газы, вызывая вздутие, сопровождаемое изгибом пластины. После этого приходится восстановливать аккумулятор шуруповерта.

Решение данной проблемы осуществляется в следующем порядке:

• Разборка аккумулятора и поиск неисправной батарейки с помощью мультиметра. Обычно в таких элементах полностью отсутствует напряжение.
• После этого батарейка извлекается наружу и из нее выпускается газ. В первом случае понадобится какой-то плоский инструмент, изогнутый на конце. Он подводится под плюсовой контакт и вздутая пластина аккуратно вдавливается вниз. Газ самостоятельно находит себе дорогу, проделывая отверстие и выходя наружу. В этом случае работоспособность вы восстанавливаете лишь на короткое время, поскольку через отверстие электролит испарится полностью и батарея вновь перестанет работать.
• Во втором случае плюсовой контакт отсоединяется с помощью кусачек, после чего он слегка отгибается, но не отрезается полностью. После этого под изогнутую пластину вставляется шило и постепенно проталкивается внутрь. То есть, пластина разъединяется с краем батарейки и газ выходит наружу. После этого она вставляется на свое место, а отверстие заделывается наиболее удобным способом. Остается лишь припаять контакт, отсоединенный в самом начале.

Использование шуруповертов прочно вошло в строительное дело. Аккумуляторные дрели позволяют выполнять задачи в таких местах, где нет внешнего источника питания или сложно подать удлинитель. Но со временем элементы питания выходят из строя. Некоторые нашли для себя возможным и несложным провести ремонт аккумулятора шуруповерта своими руками. Что для этого нужно и можно ли восстановить существующие элементы? Чтобы ответить на этот вопрос, необходимо разобраться с разновидностями существующих аккумуляторов.

Разновидности аккумуляторов

Производители шуруповертов применяют в своих моделях аккумуляторы, которые несовместимы с изделиями конкурентов. Но это касается внешнего строения, внутренние компоненты являются одинаковыми и могут быть нескольких различных видов. Среди них выделяют:

• литий-ионные;
• никель-кадмиевые;
• никель-металлогидридные.

Каждый из этих вариантов имеет свои преимущества и недостатки. Чаще всего на корпусе аккумуляторной батареи можно встретить надпись Ni-Cd. Она говорит о том, что внутри находятся элементы, которые имеют никель-кадмиевый состав. Раньше такие батареи применялись и в мобильных телефонах. Это связано с невысокой стоимостью элементов для таких аккумуляторов. По сроку службы они уступают двум другим группам. Связано это с небольшим количеством циклов разряда/заряда. Обычно напряжение на одной банке составляет 1,2 вольта. Чтобы достичь напряжения в 12 вольт, потребуется использования 12 банок для одного аккумулятора.

Это отрицательно сказывается на весе и габаритах аккумулятора. Для аккумулятора на 18 вольт понадобится 18 элементов. Положительными свойствами является выносливость к глубокому разряду. Также их можно хранить незаряженными, что не сказывается на их отдаче. Если надолго оставить заряженный аккумулятор, то через некоторое время он потеряет свой заряд. Производство таких элементов не отличается экологичностью, поэтому разрешено не в каждой стране.

Никель-металлогидридные аккумуляторы разрабатывались как замена предыдущему виду. Они получили более широкое применение в бытовой сфере. Обычные пальчиковые зарядные батарейки выполнены по принципу никель-металл-гидридных аккумуляторов. Такие изделия практически не имеют эффекта памяти. Это означает, что заряжать их можно до полного разряда. Но есть некоторые ограничения, которые заключаются в сроке пребывания в частично разряженном состоянии. Если аккумулятор пробыл в нем больше месяца, тогда его потребуется полностью разрядить до начала зарядки. Их производство не наносит такого вреда окружающей среде, как никель-кадмиевых.

Изделия способны дольше держать заряд, но их стоимость в два и больше раза превышает таковую у первого варианта. Аккумуляторы, которые содержат никель-металл-гидридные элементы выдерживают до 300 циклов заряда/разряда. Кроме того, у такого вида аккумуляторов скорость саморазряда также в несколько раз выше. Не так давно были разработаны элементы, которые подвержены меньшему саморазряду. Напряжение одного элемента также составляет 1,2 вольта. Производители советуют заряжать стандартные элементы небольшим током длительное время.

В последнее время получили большое распространение литий-ионный аккумуляторы. Они применяются не только в шуруповертах, но и в большинстве техники и электроники, которая питается от портативного источника. Такие элементы идентифицирует надпись на упаковке или корпусе Li-Ion. Один такой элемент имеет напряжение в три раза больше, чем у одной банки предыдущих двух, оно составляет 3,6 вольта. Элементы могут быть самой различной емкости. При этом их габариты остаются небольшими, что снижает вес и позволяет сделать шуруповерт более компактным. Количество циклов было увеличено до 500. Элемент лишен эффекта памяти, поэтому его можно заряжать в любой момент, когда это потребуется. Производство таких аккумуляторов обходится дороже, поэтому техника с ними также имеет большой ценник.

Что именно неисправно

Для правильного выявления неисправности стоит понимать, что источник энергии состоит из отдельных банок, которые соединены между собой последовательно. Для никель-кадмиевых и никель металл-гидридных контроллер заряда установлен в зарядное устройство, а в литий-ионных чаще всего он находится в самих аккумуляторах. Если аккумулятор не заряжается от зарядного устройства, то необходимо проверить, какое напряжение выдает устройство. Для этого к нему подключается вольтметр и проводятся замеры. Если все в порядке, тогда причина кроется в самих элементах. Обычно компоненты не выходят из строя вместе. Потерявшей свою емкость оказывается одна или несколько банок.

Чтобы это проверить также понадобится мультиметр, который переводится в режим вольтметра для замера постоянного тока. Также необходимо разобрать элемент питания для получения доступа к отдельным банкам. Но перед этим необходимо разряженное изделие включить в зарядное устройство и дождаться окончания цикла. Когда будет просигнализировано о достижении полного заряда, тогда можно переходить к разборке. Чаще всего корпус делается неразборным. Это означает, что придется задействовать фантазию и наблюдательность, чтобы вскрыть его без повреждения внутренних компонентов. Часто половинки могут быть склеены между собой, поэтому можно использовать бензин «Калоша» и шприц с иглой. Необходимо нанести небольшую порцию на место соединения и выждать, пока обезжириватель растворит клей.

Обратите внимание! Бензин «Калоша» не повреждает пластик, поэтому не стоит переживать за корпус изделия.

Теперь с помощью мультиметра необходимо произвести замеры напряжения на каждом элементе. Важно не перепутать щупы местами, т. к. показания могут быть неверными. В заряженном состоянии литий-ионные аккумуляторы могут иметь напряжение до 4,2 вольта, если оно будет ниже 3,5, тогда можно считать, что с элементом есть проблемы. В двух других видах элементов напряжение заряженной банки находится в пределах от 1,2 и выше. После проведения замеров на хороших банках можно поставить знак «+», а на потерявших емкость - «-». Можно выбрать любое удобное обозначение. После проведенной проверки можно собрать источник. Склеивать половинки корпуса не стоит. Можно перемотать их изолентой, т. к. потребуется еще одна разборка.

Аккумулятор необходимо пустить в работу до того момента, пока не станет явным, что он потерял емкость или разрядился. После этого корпус источника можно снова демонтировать и произвести замеры на отдельных элементах, которые были помечены, как вышедшие из строя. Если напряжение на них просело на 0,5 вольта от номинального нижнего порога, тогда элементы были выявлены правильно и потребуется их дальнейшее обслуживание или замена. После разборки аккумулятора необходимо произвести внимательный осмотр всех узлов соединения и пайки. Если на каком-то из элементов есть плохой контакт, то он может быть всему виной, а банка будет в порядке.

Совет! Нагрузку на аккумулятор можно повесить и не собирая его. Это актуально для источников с напряжением в 12 вольт. Потребуется автомобильная лампочка с мощностью, которая не превышает общую от аккумулятора. Она подключается к общим выходам аккумулятора и в режиме реального времени можно проводить замеры. Те банки, на которых наблюдается наибольшая просадка по напряжению, пришли в негодность и требуют замены.

Возможно ли восстановление банок

Восстановление элементов, которые потеряли емкость, - непростая задача, которая не всегда приносит результаты. В большинстве случаев процедура может несколько продлить жизнь банки, но впоследствии потребуется замена. Литий-ионные аккумуляторы невозможно восстановить, поэтому не стоит и пытаться. Чаще всего при выходе из строя, они вздуваются, деформируя внутренние компоненты, и с этим уже ничего не поделаешь. Первый метод, который можно применить - подбор другой системы управления. Можно переставить банки из нерабочего аккумулятора в рабочий и посмотреть, изменится ли что-либо. Если это помогло, тогда вопрос решен. Но аккумулятор-донор должен быть схожей модели. Для никель-кадмиевых банок можно попробовать восстановление несколькими циклами заряда и разряда. Если после этого происходит нормальный набор емкости, тогда можно некоторое время пользоваться.

Обратите внимание! В некоторых случаях литий-ионный компонент может уйти в глубокий разряд и поэтому ему необходим больший стартовый ток. Для этих целей можно воспользоваться лабораторным блоком питания или другим зарядным устройством, в котором можно отрегулировать ток. Выставляется ограничение по току в 0,5 ампера и подается напряжение в 4,2 вольта. Если напряжение на элементе растет, тогда все в порядке.

Ремонтные работы

Для ремонта аккумулятора шуруповерта потребуется наличие аналогичных или таких же банок, что и в родном аккумуляторе. Необходимо паяльник, флюс, который не имеет коррозионного воздействия на материал, олово и смывка, которая позволит удалить остатки флюса.

Практическая часть

Паяльник для работ должен быть достаточной мощности, чтобы хорошо прогреть пластины. Испорченные элементы удаляются и выбрасываются. Лучше сдать их в пункты утилизации, чтобы не наносить вреда окружающей среде. По существующей схеме подставляются новые банки и соединяются родными пластинами. Работать стоит быстро, чтобы слишком не перегревать аккумуляторные элементы, от этого они могут выйти из строя. Важно внимательно смотреть на маркировку элементов, чтобы не перепутать полярность. Первым наносится флюс, а дальше олово. После сборки аккумулятора необходимо дать новым банкам набрать требуемую емкость. Для этих целей необходимо провести несколько циклов полного разряда и заряда АКБ. Дополнительную информацию о ремонте аккумулятора можно получить из видео.

Резюме

Ремонт аккумулятора для шуруповерта несложная задача, если знать о нюансах, которые были описаны в статье. Основной проблемой может стать подбор подходящих банок, которые бы соответствовали параметрам тока и по размерам подходили бы к конкретному аккумулятору.
