Установка и подключение кондиционера своими руками

Современный офис, пожалуй, довольно сложно представить без кондиционера. Да и частные потребители всё чаще устанавливают сплит-системы в своих домах и квартирах. Если вы тоже решили последовать их примеру, то наверняка сможете заняться процессом установки самостоятельно. Однако для начала необходимо ознакомиться с технологией и некоторыми принципами монтажа, об этом и будет вестись речь ниже.

Особенности установки

Прежде чем начинать монтаж сплит-системы, вы должны ознакомиться с некоторыми нюансами проведения подобных работ. Приобретая соответствующую технику, вы изрядно потратитесь, поэтому вас должен заинтересовать вопрос о том, как экономить в процессе эксплуатации системы. Например, если между горячей и холодной зонами будет сохраняться тепловой контакт, то это станет способствовать увеличению расхода электроэнергии, ведь компрессору нужно будет гонять тепло внутри системы, а также перекачивать хладагент.

Мусор и пыль внутри недопустимы. Вакуумный насос представляет собой высокотехнологичное устройство. Если туда попадет крошка металла, то это выведет оборудование из строя. Монтаж сплит-системы должен сопровождаться обеспечением полной герметичности. Даже если останутся самые незначительные щели, то легкокипящие жидкости будут готовы испариться.

Наружный блок располагается ниже внутреннего. Это облегчит работу компрессора, ведь сработает термосифонный эффект. Он объясняется тем, что нагретая жидкость будет устремляться наверх. Если не учесть это требование, то компрессор будет преодолевать физические силы, а расход электричества опять же увеличится. Демонтаж-монтаж сплит-системы можно выполнить самостоятельно. Но для этого наружный блок необходимо располагать в удобном месте. Кроме того, он должен находиться в тени. Если он будет подвергаться дополнительному нагреву, то расходы опять же лягут на плечи владельца.

Монтаж дренажной трубки тоже сопровождается соблюдением определенных правил. Она не должна иметь изгиба наверх. Если положение этого узла будет похоже на U, то это станет причиной источника заразы, ведь конденсат окажется местом для возникновения и развития грибка и микробов, споры которых есть в воздухе.

Виды и варианты монтажа

Монтаж сплит-системы в Азове и других городах можно осуществить. Цены на такие работы представлены ниже. Но если вы планируете заняться ими самостоятельно, то должны знать, что кондиционеры выполняются с раздельными блоками, один из них будет наружным, тогда как другой - внутренним. Последний является испарителем, а вот первый - компрессором-конденсатором. Эти названия условны, ведь современные модели могут охлаждать и обогревать помещение. В последнем случае хладагент конденсируется внутри блока в квартире, а испаряется снаружи. Поэтому выделяют внутренний и наружный блок.

Рассматривая дорогие модели, вы должны обратить внимание на то, что существует вероятность подключения к одному наружному блоку нескольких внутренних. Каждый из них может работать отдельно, на обогрев и охлаждение. Такая система при дороговизне в момент покупки в эксплуатации будет экономичнее, ведь теплообмен между комнатами не мешает, а помогает кондиционеру.

Отзывы о том, когда лучше начинать монтаж. Мнения домашних мастеров об особенностях подготовки к работе

Как утверждают домашние мастера, монтаж сплит-системы лучше приурочить к ремонту. Это обусловлено тем, что установка такой техники - довольно серьезная задача. Для того чтобы провести электрику, придется пройтись по многим стенам. Если они уже имеют облицовку, то заранее необходимо заложить расходы на новую отделку.

Когда домашних мастеров спрашивают о том, какую подготовку нужно осуществить перед монтажом сплит-системы, они отвечают, что на первом этапе необходимо позаботиться о наличии соответствующих инструментов. Использовать подручные приспособления не только не всегда удобно, но и небезопасно, ведь при таком исходе кондиционер может сломаться уже через неделю.

Для проведения монтажа следует подготовить:

• перфоратор;
• арматуроискатель;
• труборез;
• набор для развальцовки трубок;
• шабровку;
• ручной насос;
• вакуумный насос;
• индикатор фазы;
• манометр.

Потребители подчеркивают, что к перфоратору должен прилагаться набор долот. Вам придётся проделывать отверстия в капитальной стене. Их диаметр должен составить 100 мм. Домашние мастера утверждают, что понадобится еще и арматуроискатель. Если стена бетонная, то вы можете попасть в прутья, поэтому придётся искать новое отверстие.

Пилить трубки для хладагента ножовкой не стоит. Для этого потребители советуют приобрести или позаимствовать труборез. Если не следовать этому правилу, то в просвете останется медная крошка, она быстро выведет компрессор из строя.

Развальцовывать трубки подручными средствами тоже не стоит. Для этого следует подготовить специальный набор. В ином случае вам никак не удастся добиться герметичности. В хороший комплект входят труборез и шабровка. Для проверки герметичности системы лучше использовать велосипедный насос. А вот для вакуумирования подойдёт одноименный насос.

Схемы и виды установки

Монтаж кондиционеров/сплит-систем обычно осуществляется по типовым схемам, которые подходят для квартир, офисов и жилых помещений. Предварительная расстановка блоков и расчёт монтажа осуществляются после выезда специалиста. Однако при самостоятельной установке вы можете выбрать схему на свое усмотрение. Первая из них предусматривает монтаж внутреннего блока на стене, перпендикулярной окну. А вот в нижней части последнего снаружи устанавливается соответствующий блок.

Вторая схема предусматривает расположение внешнего блока в левой части окна, если смотреть на него снаружи. Внутренний блок остается на том же месте. Такой монтаж мульти-сплит-системы подходит для первых и вторых этажей. Расстояние между окнами должно быть достаточным для расположения внешнего блока. В противном случае его нужно будет расположить, как и в первой схеме.

Если окно имеет открывающуюся створку на балконе, то блок можно расположить слева последнего. Кондиционер изнутри остаётся на прежнем месте. После этого можно заняться монтажом стеклопакета и остеклением балкона. А вот если остекление уже имеется, то монтажные работы могут быть осложнены.

Внешний блок при наличии балкона может располагаться и на его боковой части. Это верно, если ширина поверхности позволяет осуществить подключение фреоновой магистрали. Створка в месте монтажа внешнего блока должна открываться, если балкон застеклен. Такая схема возможна, если парапет балкона выполнен из капитальных материалов, среди них:

• бетон;
• кирпич;
• пеноблок.

Поверхность снаружи должна быть ровной и чистой.

Инструкция по установке наружного блока

Вами самостоятельно может быть осуществлена установка сплит-системы. Монтаж должен быть проведён по определённому алгоритму. Работы следует начинать с установки наружного блока. Использовать для этого можно самодельные кронштейны. Важно убедиться лишь в том, что конструкция будет защищена от прямых лучей солнца в жаркую пору. В этом случае монтаж и техобслуживание не вызовут затруднений.

Для установки кронштейнов остекление (если оно имеется) придется на время снять. Корневые части кронштейнов врезаются в обрамление рамы. Если их загнуть вниз, то можно будет обойтись и без подкосов, обшивку балкона при этом трогать не придётся.

Установка внутреннего блока

Установка системы в квартире осуществляется в следующем порядке. Для начала необходимо определить месторасположение конструкции. Далее прокладывается электропроводка, пробивается отверстие в стене для прокладки коммуникаций. Монтаж сплит-системы своими руками, инструкция по осуществлению которого представлена в статье, вполне вами может быть осуществлена.

Методика проведения работ

На следующем этапе технология предусматривает подготовку и прокладку трубопровода. Блоки должны быть соединены между собой. Систему следует проверить на герметичность. Ее вакуумируют, заполняют, а после подключают электропитание. Сплит-систему обязательно необходимо протестировать. Межблочный жгут изолируется. Отверстие в капитальной стене заделывается.

Для справки

Если вы не чувствуете в себе сил, чтобы заняться монтажом самостоятельно, то можете воспользоваться услугами профессионалов. При желании сэкономить можно приобрести кондиционер в той фирме, которая занимается установкой. Довольно часто такие компании предоставляют скидку на монтажные работы.

Стоимость проведения работ

Стоимость монтажа сплит-системы обойдется в 4000 руб., если вы приобретете кондиционер с мощностью до 3,5 кВт. Когда мощность возрастает до 7 кВт, стоимость повышается до 4500 руб. Установить сплит-систему от 7 кВт по мощности и выше вы сможете за 8000 руб. В цену монтажа сплит-системы обычно входит установка внешнего и внутреннего блоков, соединение конструкций между собой, а также связь управления. Оплатив упомянутую выше стоимость, вы получите ещё и пробивку одного из отверстий в бетоне или кирпиче.

Заключение

Конечно, установкой можно заняться самостоятельно. Но в этом случае многие поставщики снимают гарантию. Поэтому лучше доверить дело профессионалам.

На самом деле, не такое уж и сложно дело, как может показаться на первый взгляд. Однако, даже самые надежные и очень долговечные кондиционеры не станут нормально работать, когда их установили неправильно. Поэтому, в случае самостоятельной установке кондиционера необходимо изучить документацию и схему правильного монтажа.

Все начинается с покупки кондиционера. Здесь тоже лучше прислушиваться к специалистам, которые смогут подобрать оптимальный вариант. Стоит знать, что в выборе кондиционера стоит учитывать многие параметры – размеры помещения, толщина стен, материал из которых выполнены стены, теплоизоляция и т.п. Поэтому не стоит учитывать советы не специалистов.

Способы установки мобильных и оконных кондиционеров рассматривать не будем ввиду простоты операций. Рассмотрим самый сложный вариант – .

В общих чертах порядок установки таков:

• Выбор кондиционера;
• Изучение документации;
• Определение места установки обоих блоков системы;

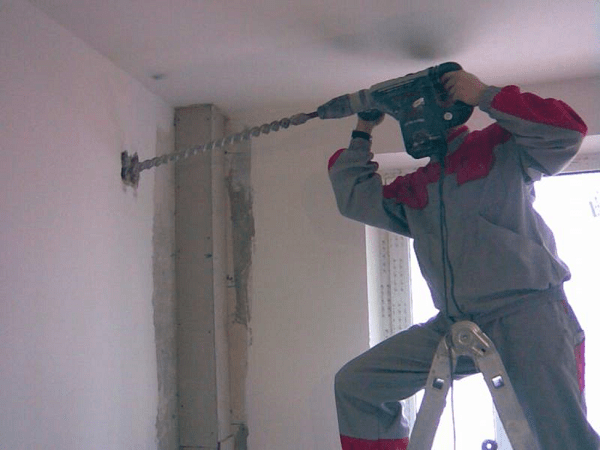

• Пробитие в наружной стене отверстия для прокладки соединительной трассы;
• Монтаж дренажной системы;
• Прокладка электротрассы;
• Определение длины и сбор трубопровода для фреона;
• Монтаж обои блоков;
• Соединение блоков с трассой;
• Запуск системы.

Теперь о всех этапах по порядку. При правильном расположении внутреннего блока системы сбоку и сверху должно быть не менее 15 см свободного пространства. На пути воздушного потока не должно возникать никаких препятствий. Также нельзя устанавливать кондиционер напротив кроватей, столов, рабочих мест.

Наружный блок тоже устанавливается с соблюдением определенных правил, выполнение которых позволит не прибегать к ремонту кондиционера . Так оптимально будет расположение справа или под окном, но не менее трех метров от земли. Еще желательно, чтобы расстояние между наружным и внутренним блоками было как можно меньше, т.к. это будет облегчать запуск всей системы, а именно будет проще удалить влагу из трассы.

С помощником крепим наружный блок на расстоянии не менее 10 см от стены на специальных кронштейнах.

В помещении, примерно в том же районе, крепится и внутренний блок. Для этого идущую в комплекте монтажную пластину нужно приложить к стене и, что очень важно, отметить строго по уровню точки для крепления. После установки пластины крепим на нее сам блок.

После этого нужно временно закрепить внутренний блок и измерить трассу между блоками и сделать запас примерно 30 см. Затем снять блок и подготовить трассу. Необходимо выпрямить все трубки и аккуратно отрезать необходимую длину труборезом.

После этого необходимо одеть флекс и гайки и свальцевать концы трубок. Процесс развальцовки выполняется тисочками с пазами под различные трубки и вальцовочным конусом.

Вставив трубку в подходящий паз, следует оставить 1,5 – 2 мм снаружи для вальца.

После развальцовки трубки с одетыми флексами следует примерить на месте к трубкам внутреннего блока, добавить дренаж с проводом и скрутить скотчем в одну трассу.

Трассу необходимо закрепить к внутреннему блоку. Дренаж следует одеть на штуцер. Затем подключаем питание (контакты в наружном и внутреннем блоке одинаковые). Накидные гайки трубок соединяются со штуцерами и аккуратно сначала закручиваются вручную, а после протягиваются ключом с максимальным усилием. Но не переусердствуйте, можно сорвать резьбу.

Свободные концы трубок нужно замотать скотчем, чтоб не попал мусор, и протолкнуть в дырку на улицу.

После этого можно надевать внутренний блок на монтажную пластину. Провода и трубки подключаем к наружному блоку, а дренажная трубка остается висеть с определенным уклоном вниз. Все подключения выполняются аналогично подключению внутреннего блока.

Перед тем как производить пуск кондиционера обязательно нужно удалять влагу и воздух из трубок. Для этого мероприятия существует два способа – с помощью подключения вакуумного насоса и метод «пшика». Вторым способом можно пользоваться только при длине трассы максимум 3 метра.

Давайте рассмотрим второй вариант удаления. Для начала разберемся в конструкции портов для подключения:

1. Трубка жидкостная;

2. Трубка газовая;

3, 4. Крышки вентилей;

5. Крышка золотника для фреона.

Все крышки необходимо открутить. С помощью шестигранника нужно повернуть вентиль (4) на 90° всего лишь на секунду и снова закрыть.

Такой операцией мы запускаем в трубку небольшое количество фреона. После этого нужно нажать на золотник (5) и стравить смесь фреона и воздуха, но не до конца, для того чтобы вновь не впустить воздух. Эти манипуляции делаем 2-3 раза, но больше не стоит в целях экономии фреона.

Если длина трассы составляет более трех метров, то необходим вакуум-насос.

Для удаления воздуха необходимо подключить шланг высокого давления к вакуум-насосу штуцером, у которого нет штырька, а штуцер, имеющий штырек, — к золотнику. После этого нужно включить насос на 10 минут. Затем клапаном (4) запускаем небольшое количество фреона в трассу и клапан нужно закрыть. Максимально быстро отключаем шланг от золотника во избежание выпуска всего фреона.

Обратите внимание, что отсоединять шланг нужно в защитных перчатках. Фреон имеет температуру -40° и может нанести травму.

После отключения шланга можно полностью открывать клапаны (3,4) и проверять с помощью мыльной пены все соединения трассы на герметичность.

После того, как установка сплит-системы своими руками завершена, нужно заделать монтажной пеной место выхода трассы на улицу. Рекомендуется с двух сторон. А после ее высыхания и подрезания можно заштукатурить.

Все, установка кондиционера окончена.

Видео. Установка сплит-системы своими руками

Чтобы поставить кондиционер, как правило, нужно вызвать специалистов, которые по окончании монтажа оборудования выдадут вам документ, свидетельствующий о правильно проведенной работе. При установке же сплит системы своими руками вы теряете право на обслуживание по гарантии. Но, чтобы сэкономить финансы, многие домашние умельцы пытаются произвести монтаж кондиционера своими руками. При этом стоит учесть один момент: чтобы качественно соединить внешний блок системы с внутренним, а затем запустить агрегат в работу, потребуется приобрести довольно дорогостоящее оборудование . К тому же, установка сплит системы — довольно хлопотное дело, если проводить ее самостоятельно. Покупка оборудования целесообразна в следующих случаях:

• вы планируете перенести один или несколько агрегатов на новые места;
• если вы приобрели несколько агрегатов;
• вы планируете в квартире серьезный ремонт, подразумевающий полный демонтаж, а затем обратный монтаж сплит-системы;
• вы хотите помочь установить сплит систему своим друзьям или родственникам;
• если вам пригодится этот набор инструментов, чтобы произвести ремонт автомобильного кондиционера.

В остальных случаях установка кондиционера в квартире своими руками нецелесообразна.

В стандартную комплектацию сплит-системы обычно входят такие компоненты.

Важно! Чтобы установить кондиционер своими руками и запустить его в работу, нужно дополнить стандартную комплектацию устройства.

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

Без специального инструмента также не обойтись:

• трубогиб (как пользоваться, показано на видео);
• риммер-зачистка;
• труборез (как им пользоваться, можно узнать из видео);
• вальцовка (см. видео);
• манометрический коллектор;
• вакуумный насос.

Выбор места монтажа для внутреннего блока

Расположение внутреннего модуля должно быть таким, чтобы при его эксплуатации вы не испытывали дискомфорт от потока прохладного воздуха . Если посмотреть на следующий рисунок, то станет понятно без слов, какие существуют идеальные варианты установки кондиционера в квартире.

При размещении модуля над изголовьем кровати, поток холодного воздуха не будет попадать в зону отдыха и не принесет вред здоровью. Рабочее место рекомендуется расположить так, чтобы поток воздуха был либо сбоку, либо сзади. Если стол, за которым вы работаете, стоит под кондиционером в квартире или офисе, можно под феном установить специальный экран, чтобы направить поток вдоль потолка.

Требования к монтажу внутреннего блока

Существуют следующие правила размещения внутреннего блока кондиционера в комнате:

• расстояние между феном и потолком должно быть не менее 15 см (некоторые модели устанавливают на расстоянии от потолка 20-30 см);
• расстояние от установленного блока до стены справа или слева – не менее 30 см;
• препятствие на пути потока воздуха должно находиться не ближе 150 см.

Иногда возникает вопрос: на какой высоте вешать внутренний модуль, если в комнате высокие потолки? В среднем, вешать кондиционер на стену можно на высоте 280 см от пола , как показано на рисунке.

На следующем рисунке приведены примеры различных вариантов установки, наглядно показывающие, как лучше установить кондиционер.

Требования к монтажу наружного блока

Внешний модуль агрегата принято ставить под окном, возле окна или на балконе. Если ограждение балкона достаточно прочное, то можно закрепить модуль и на нем.

Если квартира находится на первом этаже , то наружный блок требуется располагать на высоте не менее 2-х метров от земли, придерживаясь правила: наружный блок нужно монтировать немного ниже внутреннего, либо на одном уровне с ним.

При монтаже модулей сплит-системы следует помнить о значениях минимального и максимального расстояния между ними . Эти значения могут отличаться у разных производителей климатической техники. К примеру, для сплит-систем Panasonic минимальное расстояние между модулями может быть 3 метра, а для Daikin – от 1,5 до 2,5 метра.

Некоторые производители вообще не указывают минимальное расстояние. В таком случае, блоки можно разместить по принципу “спина к спине”.

Максимальная длина трассы между модулями обычно равняется 6 метрам. Допускается и больше, но в такой ситуации потребуется дозаправка фреоном , что влечет за собой дополнительные материальные вложения. Поэтому, если производится самостоятельная установка кондиционера, лучше не превышать обозначенные 6 метров.

Порядок установки

Порядок установки кондиционера, в том числе и инверторного кондиционера, подразумевает поэтапный монтаж всех его модулей и магистралей. Установку необходимо выполнять, следуя пошаговой инструкции, приведенной далее.

Правила установки кондиционера гласят, что на первом этапе потребуется установка внутреннего блока (фена) кондиционера. Для этого выполните следующие шаги.

1. Чтобы правильно самостоятельно установить кондиционер, возьмите стальную монтажную рамку и приложите ее к стене в месте предполагаемого монтажа фена (с учетом всех расстояний, описанных выше). Важно, чтобы рамка для монтажа кондиционера была размещена строго по горизонтали (используйте строительный уровень).
2. Наметьте места под крепления.
3. С помощью перфоратора проделайте отверстия в стене и забейте в них пластиковые дюбели.
4. Приложите пластину к стене и закрепите ее саморезами.
5. Фен подвешивается на крепление (пластину) для кондиционера, после чего снова необходимо проверить горизонталь. Если допустить перекос кондиционера в комнате в обратную сторону от дренажного канала, то жидкость будет скапливаться в поддоне и стекать по стенам.

Подготовка коммуникационных каналов

Установка кондиционера своими руками продолжается подготовкой канала под магистраль. Чтобы вывести наружу трубки фреонового контура, питающие кабели и дренаж, необходимо в стене проделать отверстие соответствующего диаметра. Для этого используется перфоратор с длинным буром. Для свободного оттока конденсата на улицу, необходимо при сверлении стены сделать небольшой уклон.

Монтаж наружного блока

Установка внешнего блока кондиционера считается самым трудоемким процессом при монтаже сплит-систем. Сложности связаны с тем, что вес модуля может достигать 20-ти кг и больше, из-за размещенного в нем компрессора. Кроме этого, чаще всего внешний модуль устанавливается на большой высоте.

Для начала, сделайте разметку, используя уровень. После чего, с помощью перфоратора проделайте отверстия. Далее, в них вкручиваются анкерные болты, а сами кронштейны прикручиваются к ним гайками. После того, как кронштейны надежно закреплены, на них устанавливается внешний модуль.

При установке кондиционера, особенно наружного блока, вам потребуется помощь как минимум одного человека . Если модуль устанавливается на большой высоте, то установить кондиционер самостоятельно у вас не получится. Лучше воспользоваться услугами альпинистов, чтобы повесить данный модуль.

Наружный модуль крепится к кронштейнам с помощью болтов. Рекомендуется проложить толстую резину под лапки, чтобы уменьшить вибрацию.

Соединение блоков коммуникациями

Для продолжения монтажа сплит системы своими руками, необходимо соединить оба модуля между собой.

1. В первую очередь, снимите защитные пластиковые крышки на клеммах внешнего блока. Воспользовавшись инструкцией, подключите к ним кабели управления и питания, которые идут от внутреннего модуля.
2. Аккуратно, чтобы в дальнейшем соединить модули, произведите монтаж трассы вашего кондиционера, предварительно одев на трубки теплоизоляцию (концы фиксируются армированным скотчем). Чтобы в трубки не попал мусор, также заклейте их концы скотчем. Трасса крепится с помощью хомутов, привинченных к стене. После этого измерьте длину магистрали и обрежьте трубки, оставив запас в 10 см. Оденьте на них накидные гайки и завальцуйте концы. Используя риммер, снимите фаску. Прокладка трассы (магистрали) под кондиционер может проводиться как снаружи помещения, так и внутри, если по эстетическим соображениям запрещается размещать на фасаде здания какие-либо коммуникации.
3. При помощи накидных гаек прикрутите трубки сначала к штуцерам внешнего модуля, затем – к штуцерам внутреннего.
4. Закрепите дренажную трубку, используя пластиковые хомуты.

Ниже показана схема соединения модулей сплит-системы.

Вакуумирование

Без вакуумирования магистрали нельзя запускать в систему хладагент. Для этой процедуры потребуется наличие вакуумного насоса и манометрического коллектора. Насос подсоединяется к заправочному штуцеру через коллектор, как показано на рисунке ниже (вентили на коллекторе должны быть в положении «закрыто»), после чего он включается на 20-30 мин. для удаления из системы остатков воздуха.

После включения вакуумного насоса требуется открыть рукоятку, находящуюся под манометром низкого давления. Спустя небольшой промежуток времени, стрелка на манометре начнет падать и достигнет нуля, в пределах 30 секунд или больше. Время откачки зависит от длины магистрали и диаметра трубок. Положение стрелки на нуле означает, что в магистрали образовался вакуум.

Не следует отключать насос на данном этапе. Продолжайте вакуумирование еще около 30 мин. По прошествии указанного времени, вначале следует перекрыть краник на коллекторе, и только после этого отключите насос. Если краник не будет закрытым, произойдет подсос воздуха в систему.

Заполнение фреоном

Фреон запускается в систему без отсоединения шланга , подключенного к клапану сервисного порта. Если это сделать до запуска хладагента, в магистраль попадет воздух.

Чтобы в систему самостоятельно запустить хладагент, требуется, воспользовавшись ключом-шестигранником, неспешно открыть клапан, находящийся на жидкостном вентиле. После заполнения трассы хладагентом, можно открутить шланг, присоединенный к сервисному порту, находящемуся на газовом клапане.

Внимание! При отсоединении шланга, возможен выброс фреона, который способен обморозить руки и повредить глаза. Рекомендуется одеть защитные очки, а на руки — перчатки. Лицо требуется держать подальше от штуцера.

Откручивать штуцер с вентиля необходимо максимально быстро, чтобы уменьшить потерю фреона. Не стоит пугаться громкого шипения. Гайка при выходе хладагента может покрыться инеем. Не стоит прикасаться к ней без перчаток, чтобы не получить ожог.

Все места соединений для проверки утечки можно обмылить. После проверки закрутите все заглушки на клапаны вентилей, не прилагая больших усилий, но достаточно хорошо. Если закрутить их слабо, то возможно, что в зимний период произойдет утечка фреона.

После того, как вы убедились в герметичности магистрали, включите сплит-систему на некоторое время, после чего еще раз проверьте все соединения. На этом этапе установка настенного кондиционера считается завершенной.

Нужно ли разрешение

Люди часто спрашивают, нужно ли разрешение на установку сплит-системы, и можно ли устанавливать ее без согласования с властями? Исходя из практики, разрешение на установку кондиционера не требуется. Исключением могут быть случаи, когда потребуется согласовать установку климатического оборудования с властями, в зданиях, являющихся памятниками архитектуры или имеющими историческую, эстетическую ценность. В других случаях согласования для установки климатического оборудования не требуется.

установка кондиционера своими рукамиКлиматическую технику устанавливают заблаговременно, до наступления жары. В некоторых случаях для экономии финансовых средств производится установка кондиционера своими руками. Главное условие – чётко придерживаться инструкции, работы производить в рекомендуемом месте. Неправильно подобранные детали могут спровоцировать поломку климатического прибора.

Принцип работы кондиционера, сплит-системы

Для формирования общего представления об организации внутреннего устройства, и перед тем устанавливать кондиционер, рекомендуем рассмотреть принцип работы системы. Климатическое состоит из 2-х равноценных блоков – компрессорного и испарительного. Они подключены друг к другу специальными переходниками, патрубками и трубками.

Испарительный узел устанавливается внутри жилого помещения, а компрессорный – снаружи. Высокопроизводительные и дорогостоящие модели оснащаются одним компрессором и несколькими внутренними блоками.

Хладагент под высоким давлением направляется в испарительную часть. Затем происходит расширение фреона, его постепенное закипание и парообразование. Именно этот холодный пар и поглощает теплоту воздуха. Климатическая установка работает с активным образованием водного конденсата, оседающего на специальном радиаторе. На завершающем этапе вода выводится из здания по специальной трубке.

В процессе работы компрессором откачиваются испарения фреона. Давление внутри блока повышается встроенным насосом. Постепенно хладагент под действием температуры из жидкого состояния переходит в парообразное. Плотный «туман» направляется в камеру конденсата для постепенного охлаждения (для этих целей используется небольшой вентилятор) и перехода в жидкое состояние. Затем круг замыкается и процесс зацикливается.

Эффективность и продолжительность функционирования дома, а также количество потребляемой прибором электроэнергии определяются интенсивностью эксплуатации агрегата, климатическими особенностями региона. Если в комнате около климатического устройства находится обогреватель, уровень потребляемой электроэнергии увеличивается, что чревато выходом аппарата из строя. Спровоцировать поломку может даже обычная пыль. Комнате предписана регулярная влажная уборка.

Соединительные муфты и стыки требуют герметизации в обязательном порядке дабы нивелировать вероятность испарения фреона или другого хладагента. Установка внешнего блока кондиционера выполняется таким образом, чтобы по уровню он находился ниже внутренней части агрегата. Наружный узел располагают в затемненном месте, вдали от солнечных лучей.

Установка кондиционера своими руками: инструменты – полный список

Установка систем кондиционирования – технически сложное, ответственное, а потому и дорогое мероприятие. В этом вопросе важны все аспекты – опыт, практические навыки, теоретическая база и наличие необходимого инструмента. Перечисленные факторы определяют скорость и качество монтажа. Проанализируем целесообразность использования инструментов, которыми комплектуется стандартный установочный набор.

С учётом области применения их делят на несколько функциональных групп.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

• перфоратор;
• «болгарка»;
• дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Для бетонной стены дополнительно понадобится шлифмашинка, чтобы удалить металлическую арматуру, а также другие расходные материалы – диски, сверла, бита по бетону.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

Установка кондиционера своими руками: пошаговая инструкция

Монтаж кондиционера своими руками начинают только после приобретения и подготовки необходимого оборудования, инструментария и климатического оборудования. В первую очередь закрепляют на внешней стене наружный блок, после чего проводят внутренние работы.

На всех этапах крайне важно соблюдать технику безопасности, особенно, если речь идёт о высотках. Монтаж внешнего блока – один из самых важных и ответственных этапов.

Крепление наружного блока

Установка оконного в целом, и наружной его части, в частности, на стенах загородных домов не сопровождается никакими сложностями. А вот в случае с многоквартирными зданиями не всё так просто, место подбирают с особой тщательностью. Решая, где установить кондиционер, обратите внимание на участки с минимальной естественной освещенностью.

Существует несколько базовых правил:

1. Наружный блок не должен портить вид из окна соседям по квартире.
2. Для отвода конденсата используется небольшая трубка.
3. Климатический прибор размещают таким образом, чтобы он находился в зоне досягаемости, т.к. оборудованию требуется периодическое обслуживание.

В 90% случаев блок закрепляют у северной или восточной стороны, под окном или в нижней части балкона. Это негласные правила установки кондиционера, обязательные в среде профессионалов. При их соблюдении дотянуться до наружной части климатического прибора не составит особого труда.

• Места крепления кронштейнов проверяют строительным уровнем, а затем в стене подготавливают отверстия. Для надёжной фиксации используют анкерные болты.
• Для соединения функциональных блоков проделывают 80 мм сквозное отверстие. Если есть такая возможность, то лучше сверлить отверстие между кирпичами, по шву.

По подготовленной ранее разметке устанавливают металлические кронштейны, ввинчивая болты максимально надёжно. Стандартный монтаж кондиционера осуществляется таким образом, чтобы между климатическим блоком и наружной стеной выдерживалось расстояние в 10 см. Зазоры заделываются на завершающем этапе, после подключения прибора.

Установка внутреннего блока

Установка кондиционера своими руками внутри помещения, с чего начать? В первую очередь необходимо обратить внимание на то, что внутренний блок категорически воспрещается крепить за шторами, около электроприборов, над обогревателями или батареями – все эти приборы зачастую становятся причиной выхода из строя блочного процессора.

Перед монтажом кондиционера следует тщательно проверить стену на предмет прокладки в ней отопительных, водопроводных труб, электропроводки.

Крепление металлической пластины из стандартных комплектующих для монтажа кондиционеров начинают только при условии, что участок для работ полностью свободен: расстояние от потолка – от 10 см, от угла стен – минимум 5 см. Две точки соединяют метром и отмечают горизонтальную линию. Внутренний блок устанавливается на закрепленную металлическую пластину.

Следующий этап монтажа кондиционера, а если быть точнее, его внутреннего блока – подготовка в стене отверстий для подключения коммуникационных шлангов, электропроводки, труб для отвода жидкого конденсата. Внутреннего пространства должно быть достаточно для свободного размещения всех элементов в стене.

Самостоятельная установка кондиционера невозможна без отдельной проводки для внутреннего блока. Для этого подойдёт проводка с сечением не менее 1.5 кв. мм. В обязательном порядке подключается отдельный автомат для климатического прибора. По завершению прокладки электропроводки, её подключают на вход щитка (индикатором можно точно определить «фазу» и «нулевой» провод).

Клеммы наружного и внутреннего блоков соединяются между собой многожильной проводкой (её просовывают в подготовленное в стене отверстие). Схема монтажа чётко описана в инструкции, которой комплектуется каждый климатический прибор. При самостоятельной установке кондиционеров в домашних условиях крайне важно, чтобы клеммы по наименованию совпадали с самими проводами. В противном случае существует опасность короткого замыкания.

Инструкция по прокладке труб

Стандартный комплект для установки кондиционера включает несколько медных трубок. Их аккуратно разрезают с запасом в 1 метр для изгибов. Трубки подготавливаются специальным инструментом – трубогибом, при его использовании металл не растрескивается, не образуется никаких вмятин. Правильная подготовка включает в себя и покрытие труб пенополиуретановыми шлангами, выполняющими роль теплоизоляции.

На концы трубки одевают специальные резьбовые фланцы. Следующий этап монтажных работ – качественная развальцовка медных трубок. Этот процесс выполняют предельно аккуратно, дабы исключить опасность образования канавок и микротрещин. На вальцовку гайка должна одеваться без каких-либо проблем. Что касается затяжки, то её выполняют специальным динамометрическим ключом.

Установка кондиционера своими руками продолжается: к штуцерам прикрепляют трубопроводы. Перепутать что-либо невозможно, т.к. у медных патрубков разное сечение и диаметры. Фланцы надёжно закручиваются на штуцерах, при этом соединение должно быть предельно плотным, но в то же время не стоит допускать пережатия трубки, её повреждения.

На завершающем этап монтаж систем кондиционирования сводится к подключению пластикового патрубка к армированному корпусу. Для надёжного крепления применяют термоусадочную трубку из комплекта поставки. Ставить дренажную трубку лучше на максимальной удаленности от основания стены.

Монтаж и установка кондиционеров будет неполноценным без размещения труб в специальном отверстии, проделанном в стене. Там их аккуратно и предельно точно выравнивают. Снаружи отводные и подводные трубки закрепляют хомутами для пущей надёжности. Около них размещают электропровод для подключения к наружному блоку.

В помещении отверстия задуваются монтажной пеной, как альтернатива – заполняются жидким силиконом. Установка кондиционера на балконе и в доме предполагает проверку конструкции на предмет герметичности мыльным раствором или велосипедным насосом. Мыльный раствор стирают губкой или тряпочкой. При обнаружении дефектов, резьбу затягивают туже.

Вакуумирование системы воздухообмена

Правильная установка кондиционера своими руками описана выше. Хозяин должен знать, что для удаления влаги, пыли и мельчайших частичек из климатического устройства, применяется вакуумирование системы. Его выполняют по факту завершения окончательной и качественной герметизации соединений, т.к. полностью избавиться от воздуха невозможно. Кондиционер с установкой подключают к вакуумному насосу, откачка воздуха занимает порядка 1 часа.

В систему закачивают фреон или другой хладагент. Резервуар на балконе заполняется при подключенном манометре или переходнике, поскольку необходимо строго контролировать давление в системе. После подготовки кондиционера, самостоятельно включается специальный автомат-разъединитель, а система переходит в тестовый режим. При равномерной и эффективной циркуляции воздуха отверстие в стене заделывают монтажной пеной с последующим декором.

Монтаж промышленных кондиционеров выполняется исключительно профессионалами, т.к. это дорогостоящие климатические комплексы для наладки которых требуется специализированное оборудование. Запчасти входят в стандартную комплектацию, ничего докупать не придется.

Теперь вы знаете, как самому установить кондиционер и в какой последовательности выполнять соответствующие работы.

Установка кондиционера своими руками: секреты профессионалов

Схема установки оконных кондиционеров предусматривает возможность монтажа в зимний период. Вот только придется довольствоваться не слишком комфортными условиями. В магистраль не должна попасть вода или снег. Ставить и закачивать хладагент лучше при плюсовой температуре за окном (при минусовых температурах сальник зачастую выходит из строя, поскольку он резиновый).

Для установки кондиционеров вовсе не обязательно вакуумировать систему. Гайка к медной трубке привинчивается не до конца, затем приоткрывается клапан управления, находящийся у толстой трубки. Под давлением воздух вытеснится фреоном, и необходимо будет быстро затянуть гайку.

Данный способ неправильный, поскольку качество и герметизацию системы проверить невозможно. Установка промышленных кондиционеров по этой технологии не проводится.

Ниже представлена подробная видео инструкция, где продемонстрированы основные этапы монтажа климатических систем своими руками.

Сплит система для кондиционирования воздуха в помещении, представляет собой более сложную систему, нежели обычный кондиционер. Но стоит отметить, что монтаж сплит системы своими руками вполне осуществимый процесс для каждого владельца данного устройства.

Инструкция по монтажу

Инструкция по монтажу сплит систем включает в себя следующие пункты:

1. Выбор места для системы.
2. Установка кондиционера.
3. Установка внутреннего отсека системы.
4. Первый, пробный пуск.

Разумеется, сегодня существует множество специализированных фирм, занимающихся установкой и обслуживанием систем для кондиционирования воздуха в помещении. Но большинство владельцев, в целях экономии предпочитают самостоятельно монтировать прибор на месте, а впоследствии и заниматься его обслуживанием, се это возможно, даже если до этого вы не имели никаких навыков и не сталкивались с данным оборудованием. Просто стоит учесть один фактор, когда вы будете устанавливать и настраивать новую систему самостоятельно, имейте в виду, что гарантия магазина на такое оборудование уже распространяться не будет.

Выбор места для системы

Система для кондиционирования воздуха должна быть расположена в таком месте, которое впоследствии не будет ничем загромождаться. Воздухозаборники и воздухораспределительные отверстия должны быть в полном свободном доступе.

Наружный и внутренний блоки должны находиться желательно на одно уровне. Если это не осуществимо, то максимальный допустимый перепад в разнице высот должен составить не больше 5 метров.

Что касается стены, на которую вы будете вешать блоки, то она должна быть достаточно ровной и крепкой для того, чтобы выдержать немаленький вес конструкции. Именно поэтому стоит избегать монтажа кондиционера на межкомнатных перегородках.

Правила монтажа сплит систем полностью исключают попадание прямого солнечного света на внутренний блок устройства. Непосредственно сама конденсаторная решетка должна быть полностью защищена от попадания прямых лучей. Если устанавливаемое наружное устройство будет располагаться на крыше, то его лицевая сторона должна быть повернута в теневую сторону.

Необходимо предусмотреть и условия для устройства дренажной системы, по которой конденсат, образующийся при работе установки, будет отводить к уличному блоку.

Пластик, из которого чаще всего выполняется располагаемый в помещении блок, очень чувствителен к известным лампам дневного света, поэтому желательно проводить установку устройства в месте, которое далеко от них расположено.

И еще одно важное условие. Внутренний отсек должен находиться не ближе 1 метра от микроволновой печи, поскольку излучение, которое выдает микроволновка при работе, негативно влияет на работу установки и вызывает помехи.

Выбор места для наружного блока

При установке наружного отсека самое главное это прочное крепление. Стена должна быть ровной, крепления в виде специальных кронштейнов должны быть установлены так, чтобы максимально гасить вибрацию, возникающую в процессе работы устройства.

Провести монтаж сплит системы самому необходимо так, чтобы наружная часть системы располагалась в месте доступном для проведения последующих монтажных и обслуживающих работ. Разумеется, все воздухозаборники не должны быть чем-нибудь заставлены.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

• сверлильный молоток;
• труборез;
• инструмент для развальцовки;
• насос;
• прибор, измеряющий давление в жидкости.

Монтаж устройства включает в себя следующие операции:

1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Монтаж дренажной системы

Шланг дренажной системы должен проходить под соединительной трубой. Он не должен перекручиваться или изгибаться. В дальнейшем шланг необходимо обернуть теплоизоляционными материалами. Там где дренажная трасса проходит впритык к стене желательно проложить вставки из теплоизоляционного материала. А саму трассу обычно оборачивают войлочной лентой.

Обязательно следует проверить надежность соединения стыков дренажной системы, поскольку впоследствии это может привести к протечкам. Далее труба проводится сквозь отверстие в стене, а блок, который будет находиться внутри помещения, вешается на стену.

Специалисты рекомендуются придерживаться следующих ограничений при подсоединении трубной линии. С внутренней стороны количество возможных изгибов трассы не должно в сумме превышать 10. радиус самого возможного изгиба не должен иметь величину большую 10 см.

Заглушку с испарительной трубки необходимо удалять только непосредственно перед монтажными работами. Сначала выпускается воздух, потом откручивается гайка на соединительной трубке испарителя. На место соединения обязательно нужно нанести масло.

Герметичность отверстий

Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.

Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.

Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.

В процессе монтажа обязательно следует обратить внимание на следующие факторы:

• Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
• Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

1. Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
2. Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Отсчитав примерно 10 с. повернуть обратно и закрыть его. Потом нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
3. Если утечек вы не обнаружили, процедуру повторяете вновь, но спустя 10 секунд не закрываете его обратно, а нажимаете на штуцер для сервисных работ. Должен пойти пар означающий, что из системы начал выходить воздух.

Дополнительная заправка фреоном

Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.

Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.

Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.
