Утепление каркасного дома своими руками: пошаговая инструкция

Строительство каркасного дома – самый быстрый и дешевый способ решить жилищную проблему. В странах Западной Европы таких домов возведено очень много: таким методом там строят уже не первое десятилетие. Теперь их опыт все шире используют и на наших просторах, но не всегда удачно: следует помнить о том, как важно правильно выполнить утепление пола в каркасном доме. Установка теплоизоляции в пустотах стен не решает всех проблем, ведь зимы у нас зачастую более жесткие, чем у западных соседей. Чтобы не допустить ошибки и сделать свое жилище уютным, прежде чем приступить к работе, следует ознакомиться с технологией этого процесса.

Видео: утепление пола в каркасном доме

Фундаменты каркасных домов

Нагрузка на основание, оказываемое домом такой конструкции, по всей площади распределяется равномерно. Это является залогом прочности и устойчивости сооружения. Пол также должен быть устроен таким образом, чтобы он был способен выдержать вес всей мебели и остального, что находится в доме. В то же время следует предотвратить потерю тепла через его поверхность.

Здания, сооруженные таким способом, сравнительно легкие и потому не требуют сооружения мощного фундамента: вполне достаточно столбчатого, свайно-винтового или мелкозаглубленного ленточного.

Пространство под черновым полом свободно продувается ветром

Современные средства химической защиты от коррозии и гниения позволяют сохранять материал в течение долгих лет. Подпольное пространство обеспечивается естественной вентиляцией, что также способствует сохранности брусьев и досок. Но это также является причиной потери тепла: ветер просто выдувает нагретый воздух, замещая его холодным. Следовательно, чтобы избежать лишних затрат на обогрев жилища, следует пол тщательно утеплить: это поможет уменьшить расходы, связанные с отоплением, на 20%, а также создать более комфортные условия.

Информация о теплоизолирующих материалах

Все утеплители, созданные ранее и являющиеся результатом научных разработок последних лет, можно условно разделить по типам:

• изготовленные на основе минеральных веществ;
• силикатные;
• полимерные (пластиковые);
• древесно-стружечные.

К первому типу можно отнести минеральную вату и керамзит, силикатный утеплитель – это стекловата, древесно-стружечными можно назвать эковату (производится на основе опилок), фанеру, ДСП и обычные, хорошо высушенные опилки. Полимерные (пластиковые) – это, как правило, наиболее современные материалы: к ним относится упомянутый выше экструдированный пенополистирол, пенопласт, вспененный фольгированный полиэтилен и пенополиуретан.

Каждый из этих материалов обладает определенными достоинствами, но не все могут применяться для утепления пола. Так, древесно-стружечные способны накапливать влагу, а полимерные и силикатные следует защищать от влаги с помощью пароизоляционной пленки, а также от грызунов. Керамзит может использоваться без защиты.

Утепление пола, настеленного по грунту

Первым делом необходимо определиться с типом фундамента. Если выбор пал на основание ленточного типа, то возможно устройство пола непосредственно по грунту: этот метод часто используется при строительстве дачных домиков, не используемых в зимнее время. Делается это при помощи цементно-песчаной стяжки, которую впоследствии облицовывают керамической плиткой или укладывают на нее линолеум.

Схема укладки материалов при устройстве пола поверх грунта

Но и в этом случае необходимо утеплить пол: холод от земли будет передаваться даже в теплое время года. Прежде следует уплотнить грунт, а затем уложить слой гидроизоляционного материала. Для этого можно применить толстую (не менее 50 микрон) полиэтиленовую пленку, которая укладывается «корытцем»: края ее должны выходить на высоту до 250 мм на стены. Впоследствии лишний материал аккуратно обрезается.

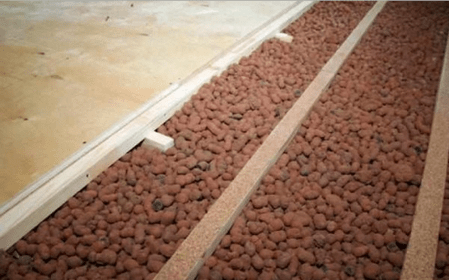

Следующий слой – утеплитель: можно устроить его из керамзита. Слоем в 100-150 мм его необходимо равномерно насыпать и распределить по всей площади. Керамзит – натуральный, экологически чистый материал, который изготавливается на основе глинистых соединений. Его слой в 100 мм способен заменить 1м кирпичной кладки или ¼ м досок. Чтобы получить необходимый результат, следует в точности соблюдать технологию выполнения работ. Смесь должна состоять разных по размеру гранул. Основной фракцией должен служить керамзит диаметром 10 см, к которому добавляется материал других фракций. Это препятствует усадке утеплителя: мелкие гранулы расклинивают более крупные. Убедиться в том, что слой насыпан ровно, можно при помощи лески, приложенной к маякам.

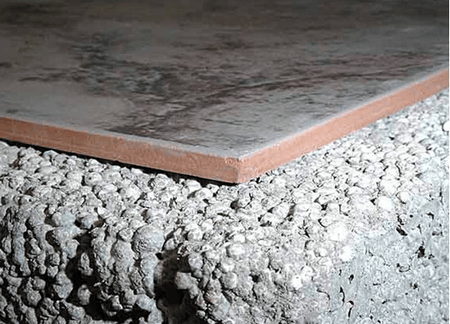

Утеплитель из керамзита закрывается чистовым полом

Чтобы он служил хорошей основой для последующей стяжки, необходимо приготовить жидкий цементно-песчаный раствор и пролить им весь утеплитель. После отвердевания (спустя сутки) поверх этой поверхности следует устроить цементно-песчаную стяжку толщиной не менее 50 мм: более тонкая может не выдержать вес домашней утвари, мебели и людей. Если керамзит перемешать с раствором, то можно обойтись и без стяжки. Отделочный материал укладывают спустя 28 суток – после полного отвердевания стяжки.

Поверх керамзита, упрочненного цементно-песчаным раствором, укладывается отделочный материал

Керамзит можно заменить плитами из экструдированного пенополистирола: этот материал является превосходным утеплителем. Но в таком случае в средний слой стяжки следует поместить армирующую сетку из прутьев не менее 8 мм в диаметре.

Вместо стяжки можно использовать два слоя влагостойкой фанеры толщиной не менее 10 мм каждый: это так называемый метод сухой стяжки. Укладывают фанеру поверх слоя керамзита или шлака, который можно смешать с кварцевым, перлитовым или кремнеземным песком. Можно устраивать сухую стяжку и с помощью того же пенополистирола.

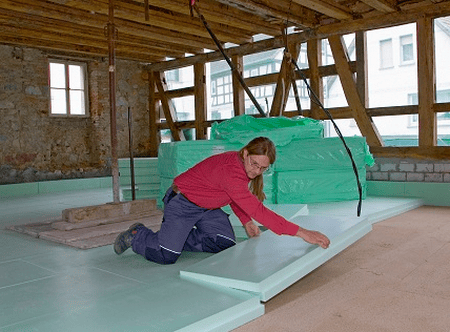

Плиты из пенополистирола укладываются плотно друг к другу

Следует уделять особое внимание гидроизоляции по углам помещения и в области плинтусов: это наиболее вероятные места проникновения сквозняков.

Утепление пола по лагам

Одним из самых популярных способов утепления считается двойная система пола. Его можно использовать как для строящихся, так и для уже существующих домов. Для этого следует использовать принцип разделения на черновой пол и чистовой. Вначале на балки укладываются нетесаные доски, обработанные антисептическим составом. Их нужно максимально плотно подгонять друг к другу, чтобы сквозь щели не проникал холодный воздух. Чтобы в дом не смогли пробраться мыши, поверх досок настилается металлическая сетка с мелкими ячейками.

Следующий слой – ветрозащитная пленка: ее можно укрепить с помощью строительного степлера прямо к лагам (подойдут также и мелкие гвозди). Она же будет выполнять роль гидроизоляционной защиты. При этом совершенно не важно, какой стороной вниз, а какой вверх ее располагать: защита от ультрафиолета, нанесенного с одной стороны, не будет задействована. Теперь настает очередь минерального утеплителя.

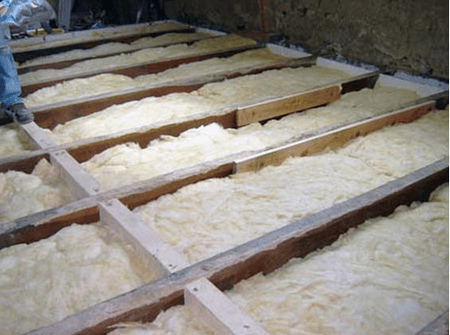

Минеральный утеплитель укладывают между лагами

Его толщина должна быть такой, чтобы оставался зазор в 30-50 мм между плитами и досками чистового пола: это необходимо для естественного вентилирования подпольного пространства. Минеральный утеплитель можно комбинировать с пенопластом: это поможет сэкономить материальные средства, так как пенопласт стоит дешевле. В таком случае пенопласт должен располагаться под минеральной ватой. Все щели по краям и в области стыков необходимо герметизировать с помощью монтажной пены. Поверх утеплителя настилается слой пароизоляционной пленки, после чего можно укладывать доски чистового пола.

Для уменьшения влажности в подпольном пространстве можно насыпать слой песка и керамзита, который будет впитывать излишнюю влагу во время дождя и не давать ей проникнуть в древесину черновых досок.

Применение рулонных полимерных материалов

Полимерные материалы являются современными теплоизоляторами. Среди них стоит выделить изолон: он отличается от остальных малым удельным весом. Для его изготовления используется технология вспенивания чистого полиэтилена. Поверхность изолона покрыта с одной или с двух сторон слоем алюминиевой фольги. Благодаря этому, отражающий эффект материала примерно равен 97%, что способствует сохранению тепла. Изолон не поддерживает горение: это его качество можно использовать при проектировании зданий различного предназначения.

Изолон сегодня достаточно широко распространенный материал, применяемый для утепления

Применение изолона снижает общий вес конструкции и нагрузку на основание, что очень важно для каркасного строительства. Для сравнения укажем количество других материалов, с помощью которых может быть достигнут такой же результат:

• 45 мм древесины;
• 150 мм кладки из керамического кирпича;
• 120 мм пенополистирола;
• 150 мм минеральной ваты.

Кроме основной функции, изолон выполняет роль звукоизолятора и является надежным барьером на пути водяного пара. Его легко укладывать благодаря равномерной и ячеистой структуре. При необходимости соединения нескольких листов пользуются клеями типа «Неопрен-2136», Акрол контактный и 88-НП. Но можно это выполнить также и с помощью фольгированного скотча: это позволяет улучшить герметичность и сократить потери тепла. Часто изолон используют в домах, где предусмотрен монтаж системы теплых полов, что также является одним из способов утепления пола.

Теплый водяной и электрический пол

Пол каркасного дома помимо изоляции от внешней среды материалами, обладающими низкой теплопроводностью, можно утеплить с помощью систем водяного или электрического обогрева. Их монтируют поверх утеплителей и отражающего экрана, в противном случае не избежать неоправданных расходов. Особое внимание следует уделить изоляции холодных зон: все щели следует герметизировать, стыки ветрозащитной пленки проклеить скотчем.

Так называемая «система теплый пол» набирает все больше популярности

На этапе строительства дома целесообразнее использовать водяной пол: его монтаж не вызывает трудностей. Пластиковые трубы легко укладываются под поверхностью чистового пола. Кроме того, это самый экономичный метод: значительные затраты на приобретение материалов очень быстро окупятся. В том случае, когда водяную систему установить не представляется возможным, есть иной выход – электрический подогрев пола. Для этого разработаны различные способы: нагревательные маты, кабели, пленочные инфракрасные системы.

Выбор оптимального метода лучше осуществлять с помощью специалистов, обладающих опытом. Необходимо учитывать множество факторов: климатические, геологические особенности местности, нюансы конструкции дома. Возможно, потребуются сложные теплотехнические расчеты. Важно также соблюдать технологию монтажа: от этого зависит конечный результат – тепло и уют в доме. Чтобы не допустить ошибок, следует воспользоваться услугами профессионалов.

Утепление пола в каркасном доме не такая сложная операция, если знать основные правила и нормативы. В этой статье вы узнаете самые важные из них и не совершите обидных ошибок.

Самая распространенная толщина утеплителя в полу каркасного дома в средней полосе России - 200 мм. Как правило, этого вполне достаточно, чтобы свести к минимуму потери тепла через пол. Если речь идет об энерго-эффективном или так называемом «пассивном» доме, то рекомендуемая толщина утеплителя должна составлять 300 мм. Эта же толщина актуальна для северных широт.

Как правило, полы (первого этажа) в каркасном доме собирается на лагах из пиломатериала сечением 200*50мм (или 195*45мм для строганной доски) с шагом 600 или 400 мм, в зависимости от расчетных нагрузок на перекрытие.

Для обустройства чернового пола, на который будет укладываться утеплитель можно использовать либо опорную доску, либо черепные бруски.

Опорная доска , в отличии от черепного бруска, позволяет максимально использовать пространство между лагами и целиком его заполнять утеплителем. Крепится опорная доска непосредственно в процессе монтажа лаг пола первого этажа, перед их установкой. Оптимально использовать в качестве опорной доски пропитанный антисептиком пиломатериал сечением 100*25 или 150*25. Так как основная отрывная нагрузка будет приходится на метизы в этой конструкции, крайне важно обеспечить их надежное крепление - используйте либо ершенные(винтовые) гвозди, либо саморезы.

Черепной брусок сечением от 40Х40мм до 50Х50мм используется, как правило, в межэтажных перекрытиях, где толщина утеплителя (шумоизоляции) требуется для заполнения только части объема. Либо в случаях, когда лаги уже смонтированы. Так же этот способ используется в летних домиках, когда в пол первого этажа укладывается небольшой слой утеплителя, достаточный для сезонного проживания.

Далее, на получившуюся опору укладывается непосредственно черновой пол. Как правило, это нарезанные по ширине проема листы OSB (ОСП), либо антисептированная доска сечением 150(100)*25. Второй способ дешевле, как вы понимаете.

После этого по лагам пола и черновому полу растягивается, укладывается и закрепляется степлером слой ветровлагозащитной мембраны (типа Изоспан А) шершавой поверхностью к утеплителю. Нахлест полотнищ мембраны - 15 см.

Место для укладки утеплителя готово, можно приступать к его монтажу.

После укладки утеплителя обязательно делается пароизоляция.

Это ответственный момент. От качества проклейки швов пароизоляционного слоя будет зависеть продолжительность срока службы как самого утеплителя, так и всего "пирога" пола. На фото выше использованы бруски дополнительной обрешетки. Как и для стен такой прием помогает предотвратить возможные повреждения пленки при зашивании пола доской, OSB или фанерой.

Еще одним плюсом использования дополнительно обрешетки (либо контробрешетки - под углом 90 градусов относительно лаг) является возможность "спрятать" коммуникации под полом. Например, как на фото:

Виды утеплителя пола в каркасном доме

1.Минеральная вата (минвата).

Наверно самый распространенный на сегодня вид утеплителя. Минвата изготавливается из расплава стекла. Материал с оптимальным сочетанием цены и качества. Большой выбор производителей на рынке. Для пола используется как рулонный утеплитель, так и в виде матов. Укладывается обязательно с перекрыванием стыков и перехлестами слоев не менее 15 см. Т.е., например, для утепления 150 мм не желательно использовать один слой в 150 мм, используйте 100+50 или 50+50+50.

2. Базальтовый утеплитель.

Следующий по популярности вид утеплителя. Изготавливается материалов из горных пород, которые переплавляются в каменное воловно. Этот вид утеплителя дороже минваты из-за материалов и самого процесса производства. Но более устойчив к агрессивным веществам и биологическим воздействиям.

В отличии от минерального базальтовый утеплитель более жесткий (хрупкий) и больше подходит для ровных поверхностей. Минеральная же вата более гибкая и может использоваться для утепления сложных геометрических конструкций.

3. Эковата.

Относительно новый в России вид утеплителя для каркасных домов. В основном российская эковата состоит из газетной и картонной макулатуры. В Странах Европы и Америки сырьем для эковаты выступает в том числе: сено, древесные опилки, отходы хлопка и льна, конопля и т.д. В составе эковаты в обязательном порядке присутствуют антипирены (огнезащита). В России в качестве антипиренов как правило выступает бура (борекс в англ. варианте) в сочетании с антисептиком - борной кислотой. Примерная пропорция целлюлозы и антисептиков в составе эковаты колеблется от 80/20 до 75/25. Поэтому, как вы понимаете, экологичность эковаты зачастую является обычным маркетинговым пиаром. Более подробнее про эковату мы поговорим в другой нашей статье.

Важным нюансом при утеплении каркасного дома с помощью эковаты является правильность этого самого нанесения. Утепление вручную («распушение») крайне не рекомендуется, поскольку в дальнейшем велика вероятность оседания утеплителя. Правильное утепление эковатой возможно только при помощи «влажного» распыления специальным оборудованием. За счет лингина, добавляемого в эковату, последняя, при задувании ее под далением, приклеивается к строительным конструкциям, образуя при этом бесшовный слой утеплителя.

По сравнению с минеральными и базальтовыми утеплителями эковата примерно на 35% (по данным ассоциации производителей целлюлозы) лучше защищает дом от продувания. При этом и стоит она в 1,5-2 раза дороже минеральных утеплителей. По заверению производителей эковате не требуется пароизоляция, но большинство строителей на данный момент все равно перестраховывается.

4. Пенопласт.

Самым главным преимуществом пенопласта в качестве утеплителя, является его дешевизна. Именно поэтому он так популярен среди строителей малобюджетного жилья, гаражей, сараев, бытовок и прочих подсобных строений. Важно отметить, что при утеплении каркасной конструкции имеется ввиду обычный пенопласт, а не экструдированный (ЭПП). ЭПП полностью паронепроницаем, поэтому влага, попавшая внутрь каркаса, со временем, как правило провоцирует процессы гниения древесины и приводит к непоправимым итогам.

Наверно самым большим недостатком пенопласта является его подверженность температурным изменениям геометрии. При сильных перепадах температуры стыки листов пенопласта растрескиваются, образую щели, которые требуют в дальнейшем герметизации почти каждый сезон. Опытные мастера (сторонники пенопласта) научились пользоваться этим материалом без использования монтажной пены. Все что требуется - это монтаж панелей пенопласта «в натяг», когда лист материала распиливается размером на 1-2 мм шире проема и его установка проводится очень плотно к стойкам каркаса. Листы пенопласта при этом кладутся «в разбег», чтобы исключить щели в утеплителе. И в обязательном порядке при утеплении пенопластом делается идеальная пароизоляция изнутри помещения.

Кто то научился комбинировать пенопласт и минеральный утеплитель. Но правильнее все-таки для утепления полноценного дома для круглогодичного пенопласт не использовать.

5. Другие утеплители.

В редких случаях для утепления полов в каркасных домах применяют такие сыпучие материалы, как опилки, торф, соломенную сечку и т.д. Вряд ли такое решение является правильным. Во-первых, достаточно надежно такие материалы обеспечивают сохранность тепла только при слое в 25-40см, во-вторых, они могут слеживаться со временем, а в-третьих, их обработка различными защитными веществами обойдется довольно дорого.

В данной статье рассмотрим утепление пола в каркасном доме, разновидности утеплителей.

Монтаж теплоизоляции для пола в каркасном доме

Возведение каркасных домов – отличный вклад в недвижимость и решение жилищного вопроса на долгие годы. В западноевропейских странах такие здания массово строят уже несколько десятилетий, поскольку каркасные дома стоят недорого. В наших краях опыт других государств позаимствовали недавно, поэтому граждане часто сталкиваются с трудностями. Один из важных нюансов при строительстве каркасного жилья – утепление пола. Из-за холодной зимы одной теплоизоляции стен недостаточно, так что для уюта и безопасности лучше освоить подобную технологию.

Фундамент каркасного дома

Основание жилища должно равномерно распределять нагрузку от возведенной конструкции, чтобы объект был устойчивым и прочным. В свою очередь, пол должен выдерживать вес мебели, бытовой техники и вообще всего интерьера. При этом нельзя забывать о необходимости снижения рисков по потере тепла через низ здания.

Лёгкие каркасные дома можно возводить даже без мощного фундамента. Для строительства годятся следующие виды оснований:

• Столбчатое;
• Свайно-винтовое;
• Мелкозаглубленное ленточное.

Благодаря современным химическим средствам, предотвращающим гниение и ржавчину, материалы фундамента сохраняют свои свойства много лет. Подпольное пространство имеет естественную вентиляцию, поэтому доски и бревна остаются в целостности. С другой стороны, потоки свежего воздуха вытесняют уже теплые массы, отчего происходит активная потеря тепла домом. Если тщательно подойти к вопросу утепления пола, можно не волноваться о минусах вентиляции и даже сократить расходы на отопление на 20%.

Разновидности утеплителей

Теплоизолирующие материалы делятся на 4 типа:

• Применяемые на базе минеральных компонентов – вата и керамзит;
• Силикатные утеплители – стекловата;
• Полимерные, они же пластиковые – экструдированный пенополистирол, пенополиуретан, пенопласт, вспененный фольгированный полиэтилен;
• Древесно-стружечные материалы – эковата (из опилок), ДСП и фанера.

Каждый вид известен рядом конкретных преимуществ, но не всё подойдет для утепления пола. Например, опилки и древесина накапливают влагу, а полимеры и силикаты придётся защищать от воды пароизоляционным покрытием. При этом нужно уберечь утеплитель от грызунов. в такой ситуации выгоднее, ведь он не требует какой-либо защиты.

Утепляем пол с грунтом

Если у каркасного дома ленточный фундамент, можно размещать пол прямо по грунту, тем более, если речь идёт о летнем коттедже или даче. В таком случае надо сделать цементно-песчаную стяжку, которая сверху облицовывается плиткой из керамики или покрывается линолеумом. Пол нужно обязательно утеплить, иначе холод от земли будет портить климат в доме даже в жаркое время года.

• Сначала грунт уплотняют и выкладывают гидроизоляционный слой. В качестве такого материала можно взять пленку из полиэтилена (не меньше 50 микрон) и уложить ее в форме корыта, чтобы края поднимались к стенам максимум на 2,5 см. Лишние части пленки отрезают.
• Потом наступают стадия утеплителя. Используйте равномерный слой керамзита толщиной в 10-15 см. Преимущество такого материала в чистоте и экологичности, ведь изготавливают его из соединений глины. Учитывая, что цена керамзита не слишком высока, можно хорошо сэкономить на утеплителе. Слой керамзита заменяет метр кладки кирпичей и четверть метра древесины.

Выкладывая теплоизоляционный слой, надо внимательно отнестись к выбору смеси с определенной фракцией. Гранулы керамзита должны быть 10 см в диаметре, но к ним также должны быть добавлены мелкие частицы, предотвращающие усадку материала. Убедиться в равномерности и гладкости слоя можно при помощи лески с маяками.

Чтобы стал основой для дальнейшей стяжки, нужно залить утеплитель раствором из цемента и песка. Через сутки покрытие затвердеет, и нужно будет сделать стяжку толщиной хотя бы в 5 см. Также можно перемешать с жидкой смесью сразу, тогда и стяжка отдельно не понадобится. Укладывать отделочные материалы для пола в любом случае надо только месяц спустя.

В некоторых случаях можно заменить керамзит экструдированным пенополистиролом в форме плит. Этот утеплитель требует добавления в средний слой стяжки армирующей сетки. Она делается из прутьев от 0,8 см в диаметре. Вместо стяжки также можно выложить пару слоёв фанеры с высокой влагостойкостью (каждый слой по 1 см толщиной). Кладут материал сверху керамзита или шлака, смешанного с песком кварцевого, кремнеземного или перлитового типов. Также возможна сухая стяжка (а именно так называется метод с применением фанеры) с пенополистиролом. При этом важно следить за гидроизоляцией в углах дома и в плинтусах, где сквозняки возникают чаще всего.

Утепляем пол по лагам

Двойная система полов является очень популярным вариантом утепления дома в последнее время. Она актуальна для строящихся объектов и уже готовых зданий, важно только разделять пол на чистовой и черновой.

• В самом начале надо уложить на балки нетесаные доски, прошедшие обработку антисептиком. Они плотно подгоняются друг к другу во избежание щелей с холодным воздухом. Сверху кладут металлический настил – мелкую сетку – для борьбы с мышами.
• Следующим слоем укладывают пленку для защиты от ветра. Она крепится даже строительным степлером или мелкими гвоздями к лагам. Материал играет роль гидроизоляционной защиты, и даже не имеет значения, какой именно стороной он лежит, поскольку свойство защиты от ультрафиолетовых лучей не задействуется.
• Теперь надо класть минеральный утеплитель. Толщина его определяется исходя из необходимости зазора между плитами и чистовыми досками в 3-5 см. Это пространство необходимо для естественной вентиляции территории под полом. Утеплитель на минеральной основе при этом можно сочетать с пенопластом, чтобы снизить расходы. Важно только класть дешевый материал первым слоем, а минеральную вату – вторым.
• Щели на границах и в местах стыков нужно загерметизировать монтажной пеной. Потом на утеплитель кладут пленку с пароизоляцией, а в конце – чистовые доски для пола. Если вы боитесь влаги и грибка в подпольном пространстве, разместите там слой керамзита и песка, которые впитают лишнюю влагу при дожде и предотвратят размягчение черновых досок.

Теплоизоляция пола с рулонными полимерами

Среди всех полимерных материалов по своим качествам выгодно выделяется изолон, у которого минимальный удельный вес. В его производстве реализуют технологию вспенивания чистого полиэтилена. С одной или обеих сторон изолон покрыт слоем фольги из алюминия, чтобы отражающие свойства обеспечивали сохранение тепла более чем на 90%. Плюс материала еще и в том, что он является пожароопасным, поэтому может использоваться не только в жилых домах, но и на промышленных объектах.

Применение изолона в качестве утеплителя позволяет снизить общую массу конструкции, а следовательно, давление на фундамент, что очень важно при возведении каркасных домов. К примеру, слой такого материала заменяет:

• 4,5 см древесины;
• 15 см кладки керамических кирпичей;
• 12 см пенополистирола;
• 15 см ваты на минеральной основе.

Помимо всех обозначенных достоинств, изолон отличается также отличными шумоизоляционными характеристиками. Наконец, он задерживает водяной пар. Укладывать материал довольно легко, поскольку структура у него равномерная и ячеистая. Если потребуется склеить несколько листов, можно взять «Акрол контактный», «Неопрен-2136», «88-НП» и другие похожие средства. В то же время можно использовать для склейки фольгированный скотч, который улучшает герметичность всей конструкции и еще больше сокращает теплопотери пола. Изолон можно размещать в зданиях, где изначально планируется установить систему теплых полов, а это тоже отличный способ утеплить каркасный дом.

Системы водяного и электрического пола с подогревом

Наряду с изоляцией пола от окружающей среды материалами с низкой теплопроводностью в каркасных сооружениях применяют систему водяного и электрического обогрева. Монтаж осуществляется уже после размещения утеплителя и отражающего экрана, иначе расходы на систему нецелесообразны. Очень важно при этом уделить время и силы надежной изоляции щелей. Все холодные зоны надо герметизировать, а стыки пленки для защиты от ветра можно проклеить слоем скотча.

Если дом только планируется к возведению, разумно будет поставить водяную систему. Такой пол легко устанавливается, поскольку трубы из пластика надо просто уложить под чистовым покрытием. Более того, водяной пол в перспективе очень быстро окупается.

Когда сделать водяную систему нельзя, можно поставить электрический подогрев. Существуют следующие виды такого пола:

• С нагревательным матом. Это самый бюджетный вариант системы. Самоклеящиеся маты продают в целых рулонах. Покрытие представляет сетку полимерного типа и кабель с конкретным шагом. Сетка накладывается сверху тонкой стяжки напрямую в клеевой раствор. Удобно устанавливать маты самостоятельно в самых труднодоступных местах дома, в частности, на кухне и в ванной, под керамогранит, несвежую плитку и каменный пол. Правда, монтаж таких нагревательных элементов невозможен без хорошей вентиляции, поскольку маты быстро сгорают.
• Кабельный пол. Элементом нагрева здесь выступает резистовый кабель, выкладываемый в форме спиральки или буквы S. Размещать надо провода прямо в бетонную стяжку, а затем не забыть про терморегулятор. Меж кабелями важно сохранять зазор в 6-12 см. Общая толщина стяжки из бетона – 5-7 см, причем верхний слой не должен быть сухим. Таким образом, получается секционный пол с экранированными кабелями и двуслойной изоляцией. Рекомендуется также положить перед монтажом проводов сетку на мягкий утеплитель.
• С инфракрасной пленкой. Такой пол продают прямо в рулонах. Система функционирует с помощью длинных инфракрасных волн. Сама пленка состоит из полос (либо целого слоя) графита или карбона, скрепленных медной шиной, пастой из серебра и контактами. Пленочный пол заламинирован с обеих сторон для максимальной защиты от влаги. Нужно заметить, что инфракрасные волны совершенно не опасны для человека. К плюсам системы также относится отсутствие стяжки при монтаже и возможность крепления даже к ковровому покрытию. Правда, инфракрасный пол нельзя размещать во влажных помещениях.

Определиться с конкретной системы обогрева поможет профессиональный и опытный мастер. В большинстве случаев выбор делают с учетом местности, климата, конструкции здания. В некоторых ситуациях предварительно осуществляют специфические теплотехнические расчеты. Однако любую систему монтируют по правилам, чтобы не допустить ошибок и не снизить эффективность подогрева. Помните, что от тщательности выполнения каждого этапа установки зависит конечный итог, а значит, тепло и уют в вашем каркасном доме.

Пол в каркасном доме должен делаться по деревянным балкам перекрытий. Чаще всего готовая конструкция контактирует с наружным воздухом. Это вызвано тем, что для возведения легких сооружений популярностью пользуется свайный винтовой фундамент. Такие опоры приподнимают здание над землей, оставляя свободное пространство между ней и перекрытием, которое продувается воздухом.

Устройство пола в каркасном доме требует обязательного его утепления. Без этого существует большая вероятность появления плесени и грибка, да и ходить по холодной поверхности - занятие не из приятных.

Пирог конструкции

В первую очередь нужно сделать перекрытие в каркасном доме. Оно одновременно будет и черным полом. Главные балки перекрытия нужно надежно закрепить на - ростверке.

Важно знать, что между металлическими сваями и деревянным брусом обязательно требуется гидроизоляция. Она необходима для того, чтобы защитить от негативного воздействия элементы, которые обладают разными характеристиками, особенно, естественной влажностью. Для гидроизоляции укладывают рулонный материал в два слоя. Можно использовать рубероид, линокром или гидроизол. Иногда встречается устаревший толь или пергамин. Их использовать не желательно.

Несущая основа пола каркасного дома может быть сделана двумя способами:

• с применением главных балок;
• с использованием главных и второстепенных балок.

Второстепенные балки или проще лаги позволяют увеличить шаг основных балок. Но такой вариант увеличивает фронт работ, повышает материалоемкость и толщину перекрытия.

Правильный пирог пола

При отсутствии второстепенных главные балки тоже используют как лаги. Правильный пирог в этом случае выглядит следующим образом (перечисление снизу вверх):

• черепные бруски сечением до 50х50 мм, которые прикрепляются сбоку в нижней части несущих балок перекрытия;
• подшивка из досок;
• влаговетрозащита;
• несущие балки с утеплителем между ними;
• пароизоляционный материал;
• доски чернового пола или ДСП толщиной около 16 мм.

Как сделать пол в каркасном доме

В качестве балок перекрытия берут брус или обрезную доску сечением 5х15 см в среднем. Точные размеры зависят от длины пролета и шага элементов. Доски устанавливают так, чтобы большая сторона располагалась вертикально, а меньшая горизонтально. При монтаже наоборот несущая способность сильно снижается.

Все деревянные элементы перед использованием обязательно обрабатывают антисептиком. Такое вещество позволяет уберечь пирог пола в каркасном доме от гниения и плесени. Дополнительно можно выполнить обработку антипиренами. Это повысит сопротивляемость конструкций огню и сделает дом более безопасным.

Чтобы сделать пол в каркасном доме своими руками, главные балки перекрытия и одновременно лаги закрепляют к ростверку фундамента на сваях. Элементы обязательно укладывают сверху. Закрепление сбоку не обеспечивает высокой надежности. Существует два способа: с врубкой или без нее. Врубка позволяет надежно зафиксировать элементы, но ослабляет обвязку. По этой причине рекомендуется обходиться без нее.

В качестве крепежных инструментов используют анкерные болты. Их закрепляют в обвязке. Для крепления балок придется подготовить в них отверстия. Для этого лаги раскладывают на анкера и ударяют по месту опирания молотком. В нужном месте останется вмятина. После изготовления отверстий балки перекрытия укладывают на место, а поверх них затягивают гайки на анкера. Дополнительно рекомендуется использовать шайбы. Это вызвано тем, что металлические элементы небольшого сечения могут быть утоплены в мягкую древесину.

После монтажа основных несущих конструкций переходят к закреплению черепных брусков. Такие элементы необходимы для того, чтобы уложить на них доски подшивки. Бруски закрепляют на саморезы, гвозди или шпильки. Размеры выбираются в зависимости от нагрузки: массы подшивки и утеплителя, а также расстояния между несущими балками. Чаще всего используют бруски 50х50 мм или меньше.

На черепные бруски делают настил. Он будет служить основанием под утеплитель. Крепление - на гвозди или саморезы. Для изготовления берут обработанную антисептиком доску, толщиной 25-40 мм. На подшивку укладывают гидроизоляционный и ветрозащитный материал. Его фиксируют с помощью строительного степлера, а стыки проклеивают скотчем. Минимальный нахлест в местах стыка составляет 10 см.

В качестве ветрозащиты и гидроизоляции рекомендуется использовать современные пародиффузионные влаговетрозащитные мембраны. Они пришли на смену пленкам. Основное преимущество такого материала - паропроницаемость. Мембрана не мешает дому «дышать» и эффективно отводит пар наружу, уберегая утеплитель от влаги.

Между несущими балками укладывают утеплитель. Его нужно защитить от внутреннего пара с помощью пароизоляции. Здесь тоже стоит выбор: пленки или мембраны. Строя свой дом, стоит выбирать лучшие материалы. Но мембрана будет стоить дороже пленки.

Черновой пол в каркасном доме завершают после устройства настила. Между ним и утеплителем нужно оставить зазор толщиной 2-3 см для вентиляции. Для настила используют обрезную доску толщиной 40 мм. Ширина обычно принимается 100 мм. Как и все остальные элементы настил обязательно должен быть пропитан антисептиком. Доски крепят на лаги с помощью гвоздей или саморезов. Нужно выбирать оцинкованный крепеж, который устойчив к коррозии.

Утепление перекрытий

Для теплоизоляции перекрытий используют несколько типов материалов. Здесь нет ограничения по прочности, поскольку утепление укладывается между лаг и не воспринимает полезную нагрузку.

Среди вариантов изоляции широкое распространение получили:

• минеральная вата;
• пенопласт;
• экструдированный пенополистрол (“Пеноплекс”);
• пеноизол (в виде пены).

Популярным вариантом стала минеральная вата. Это обосновано выгодной стоимостью материала, его доступностью и простотой технологии. Еще одно преимущество - паропроницаемость, вата не препятствует естественной вентиляции здания. Чтобы не пришлось резать плиты, рекомендуется назначать шаг лаг так, чтобы между ними в свету оставалось расстояние 580 или 1180 мм. Это позволит укладывать утеплитель плотно и без обрезков.

Схема утепления пола минватой

Существует несколько видов минеральной ваты. Лучше всего подойдет базальтовая в жестких плитах. Стекловата неудобна в работе, а шлаковата изготавливается из отходов промышленности.

Толщину утеплителя назначают по расчету в зависимости от климатического региона. В среднем это будет значение от 5 до 15 см. Для точных вычислений рекомендуется воспользоваться программой ТЕРЕМОК. Ее легко найти в свободном доступе в виде приложения для ПК или онлайн-версии. Для расчетов потребуется выбрать населенный пункт из списка, тип рассчитываемой конструкции толщину утеплителя и его теплопроводность. Последнюю характеристику легко узнать у производителей.

Теплый пол в каркасном доме

Строительство зданий с теплым водяным полом набирает популярность. Такой вариант позволяет сделать жилище комфортным без серьезных затрат. Водяное отопление стоит намного меньше электрического.

Для прокладки труб внутри пирога используют особую конструкцию настила. Черновой пол в этом случае рекомендуется изготавливать из доски не 40 мм, а 50 мм. Настил делается не сплошным, а разреженным. Расстояние между элементами подбирается так, чтобы между ними можно было уложить теплоотражающие пластины с тубами отопления внутри.

Еще одна конструкция пола в каркасном доме с водяным отоплением делается с помощью цементной стяжки. Стяжку заливают поверх сплошного настила поверх несущих балок. Из-за повышенной нагрузки настил делают толщиной 50 мм.

На доски кладут полиэтиленовую пленку, которая предотвратит протекание цементного молочка. Дальше заливают стяжку толщиной 50-70 мм предварительно разложив по полу водяные трубы. Они обязательно должны быть полностью скрыты бетоном. Поверх стяжки укладывают чистый пол.

Второй метод имеет существенный недостаток - увеличения нагрузки на перекрытие. Кроме того, в случае поломки системы отопления придется ломать стяжку. Первый вариант позволяет просто разобрать пол и собрать его заново.

Одним из важнейших технологических этапов возведения каркасного дома является устройство пола. Традиционным вариантом, наилучшим образом вписывающимся в обстановку подобного строения, является деревянный пол – экологически чистая конструкция, которую, в отличие от бетонных перекрытий, каркас постройки сможет выдержать безо всяких проблем.

Далее вам предлагается ознакомиться с последовательнос тью устройства пола в каркасном доме. Изучив приведенные рекомендации, вы успешно справитесь с выполнением необходимых мероприятий собственными силами, избежав необходимости привлечения сторонних мастеров и сопутствующих этому расходов.

Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.

Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.

Таблица. Выбор материала для устройства пола в каркасном доме

Критерий оценки	Пояснения и рекомендации
Материал изготовления	Хвойная древесина. Сравнительно бюджетный вариант, оптимально подходящий для применения в помещениях средней и небольшой площади. Несмотря на относительно невысокую стоимость, характеризуется весьма неплохими показателями долговечности и надежности. Дуб, осина. Традиционные представители среднего и высшего ценовых сегментов. Ключевые эксплуатационные характеристики заметно превосходят аналогичные параметры ближайших «конкурентов». Осина, ввиду своей высочайшей экологичности, прекрасно подходит для использования в спальнях и детских комнатах.
Влажность	Для устройства пола в каркасном доме, в особенности, если идет речь о жилых комнатах, подходит только качественно высушенная древесина. Влажный материал по ходу высыхания неизбежно уменьшается, что приводит к образованию зазоров в покрытии.
Внешнее состояние	Контролируйте, чтобы древесина не имела трещин, подозрительных пятен, расколов и прочих подобных дефектов. Воздержитесь от применения такого материала, даже если вам предложат большую скидку.

Для определения необходимого количества материала рассчитайте площадь помещения. Дополнительно добавьте к расчетному значению порядка 5-10% на запас. Настил удобнее всего выполнять с использованием досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это будет гарантировать отсутствие отличий в цвете, текстуре и других внешних критериях оценки досок.

Наиболее предпочтительным материалом для обустройства настила в каркасном доме является обрезная шпунтованная доска. Главное преимущество применения данного материала сводится к отсутствию необходимости проведения финишной шлифовки, что дает возможность значительно сократить трудовые и временные затраты.

Каким может быть пол деревянного дома: обзор существующих вариантов

Для обустройства настила чаще всего используются нижеперечисленны е материалы:

• паркет;
• клееная паркетная доска. Материал стоит меньше обычного паркета, не имея, при этом, существенных внешних отличий, но незначительно уступая по ряду эксплуатационных характеристик;
• паркетная доска из массива;
• доска из древесного массива.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

Порядок обустройства чернового пола в каркасном доме

Подготовка опор

Если ваш каркасник возводится на столбчатом фундаменте, какие-либо дополнительные подготовительные мероприятия за исключением обустройства гидроизоляции опор (обычно для этого используется рубероид) выполнять не придется. В случае же возведения дома на другой опорной конструкции, начните работу с обустройства упомянутых столбов. На усмотрение владельца, опоры либо возводятся из кирпича, либо отливаются из бетона с учетом проектной высоты будущего пола. Шаг размещения столбов не должен превышать 2 м, в среднем придерживаются 80-100-сантиметр ового шага.

Для примера приводится инструкция по обустройству таких опор из бетона. Порядок действий следующий:

• с помощью бура в земле подготавливаются отверстия диаметром порядка 20 см и глубиной около 100 см;
• в отверстия по уровню выставляются асбоцементные трубы длиной порядка 130 см и внутренним диаметром 100 мм;
• пространство в ямах вокруг труб засыпается песком, который проливается водой и утрамбовывается;
• в трубы через воронку заливается строительная смесь, приготовленная из 1 доли цемента, 4 долей песка, порядка 5 долей щебенки и воды;
• в трубы устанавливаются специальные пластины для фиксации лаг.

Монтаж лаг

Прежде чем монтировать лаги, нужно сделать нижнюю обвязку.

Если у вас она еще не готова, выполните следующие мероприятия:

• зафиксируйте на фундаменте доски нижней обвязки. Элементы устанавливаются на ребро. Наиболее часто используются доски размерами 15х5 см. При необходимости можете менять эти показатели под условия вашей ситуации;
• соедините доски внутренней нижней обвязки в углах при помощи шурупов;
• к внутренним доскам с помощью шурупов прикрепите доски средней части нижней обвязки;
• к средним доскам прикрепите наружные. Фиксация также выполняется с помощью шурупов;
• прострогайте верхнюю часть досок обвязки с помощью электрического рубанка. Убедитесь в ровности конструкции при помощи уровня;
• разметьте места будущей установки лаг;
• вооружившись электрическим лобзиком, сделайте в обвязке пазы для установки лаг.

Далее вам нужно уложить лаги. Можете использовать для этого доски либо деревянный брус размерами 10х5 см, 15х5 см или других габаритов, ориентируясь на особенности эксплуатации помещения и предполагаемый уровень нагрузок на конструкцию пола. Лаги фиксируются с помощью любых подходящих крепежей: шурупов, дюбелей, гвоздей, саморезов, уголков и т.д.

К лагам прикрепите деревянные рейки размерами 3х3 см (можно больше). Для этого можете использовать гвозди, шурупы или другой подходящий крепеж. Бруски будут выполнять функцию опор для концов досок обустраиваемого пола. Для большего удобства дальнейшей укладки настила, соедините лаги поперечными перемычками из аналогичного бруса/доски. Перемычки крепите, выдерживая 125-сантиметровы й или другой шаг в соответствии с размерами используемых элементов настила.

Стяните доски нижней обвязки с помощью гвоздей, придерживаясь шахматного порядка и 0,5-0,8-метровог о шага.

Важное замечание! Традиционно в технологии каркасного строительства сначала обустраивается черновой пол, после чего возводятся стены и перегородки. Но при некоторых обстоятельствах или ввиду личных соображений владельца порядок выполнения упомянутых технологических мероприятий может меняться.

Устройство чернового настила

Поверх упомянутых ранее опорных реек размерами 3х3 см укладываются плиты OSB (обязательно с влагостойкими свойствами) либо листовая фанера. Последняя, как правило, крепится не к опорным рейкам, а непосредственно поверх лаг. И если в случае с OSB никаких затруднений обычно не возникает, то к монтажу настила из фанеры нужно подходить со знанием ряда важных нюансов. Правила и рекомендации по правильной укладке настила из фанеры подробно описаны в следующей таблице.

Таблица. Правила устройства черного пола из фанеры

Требования	Пояснения
Схема укладки	Листы фанеры нужно монтировать шахматно, т.е. каждый новый ряд должен быть смещен по отношению к предыдущему примерно на половину листового элемента.
Толщина листов	При выборе толщины фанеры ориентируйтесь на шаг установки опорных лаг. Эти параметры взаимосвязаны, т.е. вы можете продумать данный момент еще до монтажа опор. Так, если лаги установлены на расстоянии 30-45 см, используйте фанеру толщиной 16-18 мм либо плиты ОСП-3 толщиной 18 мм. В случае же установки опор с 50-сантиметровым шагом и более (максимальное значение традиционно не превышает 62,5 см), покупайте листы толщиной 18-21 мм либо плиты толщиной 22 мм.
Крепление настила	Для крепления фанеры подходит комплексный метод, предполагающий совместное использование клея и саморезов либо ершеных гвоздей. Саморезы обеспечат основную фиксацию листов, а клей дополнительно исключит появление скрипов. Фанера крепится по периметру и в середине (диагонально). Крепежи по краю листа размещайте с 15-сантиметровым шагом, в средней части рекомендуется выдерживать 30-сантиметровый промежуток.
Зазоры между листами	Фанера укладывается с соблюдением 2-3-миллиметровых зазоров. Чтобы промежутки были одинаковыми, вставляйте между листами гвозди соответствующего диаметра. После обустройства настила вы их уберете.

В пространство между лагами укладывается слой гидропароизоляци онного материала. Для крепления пленки удобнее всего использовать строительный степлер.

Работа по обустройству конструкции практически завершена. Остается выполнить лишь несколько завершающих мероприятий, а именно:

• уложить в ячейки каркаса пола минеральную вату или другой выбранный теплоизоляционны й материал;

  Пароизоляция

• уложить поперек лаг доски толщиной порядка 30 мм. Выдерживайте 40-60-сантиметро вый шаг, в зависимости от толщины досок, выбранных для устройства последующего настила, и предполагаемого уровня нагрузок на основание. Для скрепления деревянных элементов можете использовать саморезы или любой другой подходящий крепеж. Благодаря этой дополнительной обрешетке будет создан необходимый вентиляционный зазор;
• уложить поверх обрешетки шпунтованную доску толщиной 25-35 мм либо обычную доску толщиной 40-50 мм;
• обустроить выбранное финишное напольное покрытие.

Теперь вы владеете всей необходимой информацией для самостоятельного обустройства конструкции пола в каркасном доме. Следуйте положениям изученного руководства и все обязательно получится.

Дощатый пол в каркасном доме

Удачной работы!

Видео – Устройство пола в каркасном доме

Видео - Как устроен пол в каркасном доме
