Чем характеризуется электрическое поле

Подвесим на нити заряженную гильзу и поднесем к ней наэлектризованную стеклянную палочку. Даже при отсутствии непосредственного контакта гильза на нити отклоняется от вертикального положения, притягиваясь к палочке (рис. 13).

Заряженные тела, как видим, способны взаимодействовать друг с другом на расстоянии. Как при этом передается действие от одного из этих тел к другому? Может быть, все дело в воздухе, находящемся между ними? Выясним это на опыте.
Поместим заряженный электроскоп (с вынутыми стеклами) под колокол воздушного насоса, после чего выкачаем из-под него воздух. Мы увидим, что и в безвоздушном пространстве листочки электроскопа по-прежнему будут отталкиваться друг от друга (рис. 14). Значит, в передаче электрического взаимодействия воздух не участвует. Тогда посредством чего все-таки осуществляется взаимодействие заряженных тел? Ответ на этот вопрос дали в своих работах английские ученые М. Фарадей (1791-1867) и Дж. Максвелл (1831-1879).

Согласно учению Фарадея и Максвелла, пространство, окружающее заряженное тело, отличается от пространства, находящегося вокруг ненаэлектризованных тел. Вокруг заряженных тел существует электрическое поле. С помощью этого поля и осуществляется электрическое взаимодействие.
Электрическое поле представляет собой особый вид материи, отличающийся от вещества и существующий вокруг любых заряженных тел.
Ни увидеть его, ни потрогать невозможно. О существовании электрического поля можно судить лишь по его действиям.
Простые опыты позволяют установить основные свойства электрического поля .
1. Электрическое поле заряженного тела действует с некоторой силой на всякое другое заряженное тело, оказавшееся в этом поле .
Об этом свидетельствуют все опыты по взаимодействию заряженных тел. Так, например, заряженная гильза, оказавшаяся в электрическом поле наэлектризованной палочки (см. рис. 13), подверглась действию силы притяжения к ней.
2. Вблизи заряженных тел создаваемое ими поле сильнее, а вдали слабее .
Чтобы убедиться в этом, снова обратимся к опыту с заряженной гильзой (см. рис. 13). Начнем приближать подставку с гильзой к заряженной палочке. Мы увидим, что по мере приближения гильзы к палочке угол отклонения нити от вертикали будет становиться все больше и больше (рис. 15). Увеличение этого угла свидетельствует о том, что, чем ближе гильза к источнику электрического поля (наэлектризованной палочке), тем с большей силой действует на нее это поле. Это и означает, что вблизи заряженного тела создаваемое им поле сильнее, чем вдали.

Напряжённость электри́ческого по́ля - векторная физическая величина, характеризующая электрическое поле в данной точке и численно равная отношению силы действующей на неподвижный пробный заряд, помещенный в данную точку поля, к величине этого заряда :

Из этого определения видно, почему напряженность электрического поля иногда называется силовой характеристикой электрического поля (действительно, всё отличие от вектора силы, действующей на заряженную частицу, только в постоянном множителе).

В каждой точке пространства в данный момент времени существует свое значение вектора (вообще говоря - разное в разных точках пространства), таким образом, - это векторное поле. Формально это выражается в записи

представляющей напряженность электрического поля как функцию пространственных координат (и времени, т.к. может меняться со временем). Это поле вместе с полем вектора магнитной индукции представляет собой электромагнитное поле , и законы, которым оно подчиняется, есть предмет электродинамики.

Напряжённость электрического поля в СИ измеряется в вольтах на метр [В/м] или в ньютонах на кулон.

Электри́ческое напряже́ние

Электри́ческое напряже́ние между точками A и B электрической цепи или электрического поля - физическая величина, значение которой равно отношению работы электрического поля, совершаемой при переносе пробного электрического заряда из точки A в точку B, к величине пробного заряда.

При этом считается, что перенос пробного заряда не изменяет распределения зарядов на источниках поля (по определениюпробного заряда). В потенциальном электрическом поле эта работа не зависит от пути, по которому перемещается заряд. В этом случае электрическое напряжение между двумя точками совпадает с разностью потенциалов между ними.

Альтернативное определение -

Интеграл от проекции поля эффективной напряжённости поля (включающего сторонние поля) на расстояние между точкамиA и B вдоль заданной траектории, идущей из точки A в точку B. В электростатическом поле значение этого интеграла не зависит от пути интегрирования и совпадает с разностью потенциалов.

Единицей измерения напряжения в системе СИ является вольт.

Электри́ческое сопротивле́ние - физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока и равная отношениюнапряжения на концах проводника к силе тока, протекающего по нему . Сопротивление для цепей переменного тока и для переменных электромагнитных полей описывается понятиями импеданса и волнового сопротивления. Сопротивлением (резистором) также называют радиодеталь, предназначенную для введения в электрические цепи активного сопротивления.

Сопротивление (часто обозначается буквой R или r ) считается, в определённых пределах, постоянной величиной для данного проводника; её можно рассчитать как

R - сопротивление;

U - разность электрических потенциалов на концах проводника;

I - сила тока, протекающего между концами проводника под действием разности потенциалов.

Магни́тное по́ле

Магни́тное по́ле - силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом, независимо от состояния их движения , магнитная составляющая электромагнитного поля

Магнитное поле может создаваться током заряженных частиц и/или магнитными моментамиэлектронов в атомах (и магнитными моментами других частиц, хотя в заметно меньшей степени) (постоянные магниты).

Кроме этого, оно появляется при наличии изменяющегося во времени электрического поля.

Основной силовой характеристикой магнитного поля является вектор магнитной индукции (вектор индукции магнитного поля) . С математической точки зрения - векторное поле, определяющее и конкретизирующее физическое понятие магнитного поля. Нередко вектор магнитной индукции называется для краткости просто магнитным полем (хотя, наверное, это не самое строгое употребление термина).

Ещё одной фундаментальной характеристикой магнитного поля (альтернативной магнитной индукции и тесно с ней взаимосвязанной, практически равной ей по физическому значению) является векторный потенциал .

§ Нередко в литературе в качестве основной характеристики магнитного поля в вакууме (то есть в отсутствие магнитной среды) выбирают не вектор магнитной индукции а вектор напряженности магнитного поля , что формально можно сделать, так как в вакууме эти два вектора совпадают ; однако в магнитной среде вектор не несет уже того же физического смысла , являясь важной, но всё же вспомогательной величиной. Поэтому при формальной эквивалентности обоих подходов для вакуума, с систематической точки зрения следует считать основной характеристикой магнитного поля именно

Магнитное поле можно назвать особым видом материи , посредством которого осуществляется взаимодействие между движущимися заряженными частицами или телами, обладающими магнитным моментом.

Магнитные поля являются необходимым (в контексте специальной теории относительности) следствием существования электрических полей.

Вместе, магнитное и электрическое поля образуют электромагнитное поле, проявлениями которого являются, в частности, свет и все другие электромагнитные волны.

Проводни́к

Проводни́к - тело, в котором имеются свободные носители заряда, то есть заряженные частицы, которые могут свободно перемещаться внутри этого тела. Среди наиболее распространённых твёрдых проводников известны металлы, полуметаллы, углерод (в виде угля и графита). Пример проводящих жидкостей при нормальных условиях - ртуть, электролиты, при высоких температурах - расплавы металлов. Пример проводящих газов - ионизированный газ (плазма). Некоторые вещества, при нормальных условиях являющиеся изоляторами, при внешних воздействиях могут переходить в проводящее состояние, а именно проводимостьполупроводников может сильно варьироваться при изменении температуры, освещённости, легировании и т. п.

Проводниками также называют части электрических цепей - соединительные провода и шины.

Микроскопическое описание проводников связано с электронной теорией металлов. Наиболее простая модель описания проводимости известна с начала прошлого века и была развита Друде.

Проводники бывают первого и второго рода. К проводникам первого рода относят те проводники, в которых имеется электронная проводимость (посредством движения электронов). К проводникам второго рода относят проводники с ионной проводимостью (электролиты).

ПроводникДиэлектрик или изолятор

Проводник - это тело, внутри которого содержится достаточное количество свободных электрических зарядов, способных перемещаться под действием электрического поля. В проводниках возможно возникновение электрического тока под действием приложенного электрического поля. Все металлы, растворы солей и кислот, влажная почва, тела людей и животных - хорошие проводники электрических зарядов.

Диэлектрик или изолятор - тело не содержащее внутри свободные электрические заряды. В изоляторах электрический ток невозможен.

К диэлектрикам можно отнести - стекло, пластик, резину, картон, воздух. тела изготовленные из диэлектриков называют изоляторами. Абсолютно непроводящая жидкость – дистиллированная, т.е. очищенная, вода. (любая другая вода (водопроводная или морская) содержит какое-то количество примесей и является проводником)

На уроке о законе Кулона было установлено, что заряженные тела взаимодействуют: одноименно заряженные тела отталкиваются, а разноименно - притягиваются, и, казалось бы, это происходит мгновенно на сколь угодно большом расстоянии, причём пространство между телами ничем не заполнено. В этом состоит теория дальнодействия.

Майклом Фарадеем и Джеймсом Максвеллом была предложена теория близкодействия: вокруг заряженного тела возникает новый, особый вид материи - электрическое поле . Очевидно, что вокруг незаряженных тел электрическое поле отсутствует. Экспериментально было установлено, что электрическое поле может действовать только на электрические заряды и заряженные тела. Таким образом, заряженные тела взаимодействуют посредством электрического поля, в результате чего между ними возникает уже знакомая нам сила электростатического (кулоновского) взаимодействия.

Определение: Электрическое поле обладает силовой характеристикой. Эта векторная величина называется напряженностью и определяется для каждой точки пространства вокруг заряженного тела, которое это поле создает.

Рассмотрим положительный точечный заряд Q, который, согласно Фарадею и Максвеллу, создаёт вокруг себя электрическое поле. В точку, удаленную на расстояние r от этого заряда поместим пробный заряд q п (тоже положительный). В этом случае на пробный заряд действует сила , как показано на рисунке 1.

Рис. 1. Электростатическое взаимодействие зарядов ()

Если увеличить величину пробного заряда в два раза, то и значение силы взаимодействия увеличится в два раза. Этот вывод можно сделать из увеличения ускорения в два раза при неизменной массе пробного заряда. Если знак заряда изменить на противоположный, то и направление силы изменится на противоположное. Следовательно, сила взаимодействия прямо пропорциональна величине пробного заряда, а данная точка пространства характеризуется напряженностью электрического поля заряда Q, совпадающего по направлению с силой .

Таким образом, для напряженности можем записать:

Найдём модуль вектора напряженности электрического поля, которое создается зарядом Q, в точке на расстоянии от него, используя известное из закона Кулона выражение для силы электростатического взаимодействия данного и пробного зарядов:

Таким образом, величина напряженности электрического поля зависит только от заряда, который это поле создает, и от расстояния между зарядом и точкой, для которой вычисляется значение напряженности. Вектор напряженности лежит на прямой, соединяющий заряд и данную точку, а о направлении этого вектора будет сказано ниже.

Найдём напряженность электрического поля, которое создается двумя зарядами, пользуясь принципом суперпозиции: каждый заряд создаёт электрическое поле в одной и той же точке так, как будто другого заряда нет (см. рис. 2).

Заметим, что вектор напряженности электрического поля положительного заряда направлен от него, а отрицательного - к нему. Результирующий вектор напряженности электрического поля двух зарядов в данной точке является геометрической (векторной) суммой векторов напряженностей обоих зарядов и находится по правилу сложения векторов методом параллелограмма. Выражение для полученного таким образом вектора напряженности в случае произвольного количества зарядов записывается так:

Электрическое поле, создаваемое одним или несколькими заряженными телами, можно изобразить графически с помощью силовых линий.

Определение: Силовые линии электрического поля - это непрерывные линии, касательные к которым в каждой точке совпадают по направлению с векторами напряженности (см. рис. 3).

Рис. 3. Силовые линии произвольного электрического поля ()

Изображение электрического поля с помощью силовых линий очень субъективно, но необходимо придерживаться следующих правил:

• силовые линии не пресекаются , то есть через каждую точку пространства может проходить только одна силовая линия;
• силовые линии не замкнуты , то есть начинаются на положительных зарядах и заканчиваются на отрицательных;
• густота силовых линий определяет, насколько велика абсолютная величина напряженности электрического поля в данной области пространства.

Используя эти правила, рассмотрим для начала силовые линии электрического поля уединенных зарядов - зарядов, которые расположены на огромном расстоянии от других зарядов и не ощущающих влияния с их стороны (см. рис. 4).

Рис. 4. Силовые линии электрических полей различных уединенных зарядов ()

Заряд q 1 в два раза больше заряда q 2 по абсолютной величине, поэтому он создает в два раза более сильное электрическое поле, и, по собственной договоренности, изображаем силовые линии вокруг него в два раза гуще. Силовые линии электрического поля уединенного заряда уходят в бесконечность. Напряженность поля очень сильно уменьшается с увеличением расстояния от заряда. В действительности рассмотреть поле уединенного заряда и зарегистрировать очень маленькое значение напряженности на большом расстоянии от него очень сложно.

Если силовые линии электрического поля параллельны друг другу и их густота одинакова, то такое электрическое поля называется однородным и не изменяется с расстоянием. Если силовые линии не параллельны друг другу и их густота разная в различных областях пространства, то такое поле называется неоднородным . Область пространства, в которой силовые линии гуще, характеризуется бóльшим значением напряженности, чем область пространства, в которой силовые линии реже.

Рассмотрим теперь электрическое поле, созданное двумя разноименными зарядами, одинаковыми по абсолютной величине, разнесенными на конечное расстояние, или электрическим диполем (см. рис. 5а). Электрическое поле двух одинаковых одноименных зарядов изображено на рис. 5б. В небольшой области пространства между зарядами электрическое поле и вовсе отсутствует.

Рис. 5. Силовые линии поля электрического диполя (а) и одноименных зарядов (б) ()

Список литературы

1. Мякишев Г.Я., Буховцев Б.Б., Сотский Н.Н. Физика: учеб. для 10 кл. общеобразоват. учреждений: базовый и пропил. урони. - М.: Просвещение, 2008.
2. Касьянов В.А. Физика. 10 кл.: Учеб. для общеобразоват. учеб. заведений. - М.: Дрофа, 2000.
3. Рымкевич А.П. Физика. Задачник. 10-11 кл.: пособие для общеобразоват. учреждений. - М.: Дрофа, 2013.
4. Генденштейн Л.Э., Дик Ю.И. Физика. 10 класс. В 2 ч. Ч. 1. Учебник для общеобразовательных учреждений (базовый уровень) - М.: Мнемозина, 2009.

1. Ревизия основ физики ().
2. Myshared ().
3. Physics.ru ().

Домашнее задание

1. Стр. 378: № 1-3. Касьянов В.А. Физика. 10 кл.: Учеб. для общеобразоват. учеб. заведений. - М.: Дрофа, 2000. ()
2. С каким ускорением движется электрон в поле напряженностью 10 кВ/м?
3. В вершинах равностороннего треугольника со стороной a находятся заряды +q, +q и -q. Найти напряженность поля Е в центре треугольника.

Введение

3. Поток напряженности электрического поля. Теорема Гаусса в интегральной форме

Заключение

Введение

По современным представлениям, электрические заряды не действуют друг на друга непосредственно. Каждое заряженное тело создает в окружающем пространстве электрическое поле, которое оказывает силовое действие на другие заряженные тела.

Главное свойство электрического поля – действие на электрические заряды с некоторой силой. Таким образом, взаимодействие заряженных тел осуществляется не непосредственным их воздействием друг на друга, а через электрические поля, окружающие заряженные тела.

Для количественного определения электрического поля вводится силовая характеристика - напряженность электрического поля.

Напряженностью электрического поля называют физическую величину, равную отношению силы, с которой поле действует на положительный пробный заряд, помещенный в данную точку пространства, к величине этого заряда:

Напряженность электрического поля – векторная физическая величина. Направление вектора

совпадает в каждой точке пространства с направлением силы, действующей на положительный пробный заряд.

Напряженность электрического поля, создаваемого системой зарядов в данной точке пространства, равна векторной сумме напряженностей электрических полей, создаваемых в той же точке зарядами в отдельности:

Это свойство электрического поля означает, что поле подчиняется принципу суперпозиции.

1. Электромагнитное взаимодействие. Электрический заряд, его свойства. Электростатическое поле. Взаимодействие точечных зарядов

Многие элементарные частицы (называемые носителями электрического заряда) создают вокруг себя особый род материи – электромагнитное поле, которое является переносчиком силовых взаимодействий между этими частицами. Благодаря взаимодействию с носителями заряда, электромагнитное поле также является носителем информации в современных информационных системах (связи, радио- и телевещания и т.д.). Согласно фундаментальному принципу физики - принципу близкодействия - взаимодействие между частицами-носителями заряда переносится электромагнитным полем в пространстве с конечной, вполне определенной скоростью. Эта скорость называется скоростью света. Свет – это чувственно обнаружимая (действующая на зрение человека) разновидность электромагнитного поля.

Величина электрического заряда (иначе, просто электрический заряд) – численная характеристика носителей заряда и заряженных тел, которая, может принимать положительные и отрицательные значения. Эта величина определяется таким образом, что силовое взаимодействие, переносимое полем между зарядами, прямо пропорционально величине зарядов взаимодействующих между собой частиц или тел, а направления сил, действующих на них со стороны электромагнитного поля, зависят от знака зарядов.

Электрический заряд любой элементарной частицы присущ этой частице в течение всего времени ее жизни, поэтому элементарные заряженные частиц зачастую отождествляют с их электрическими зарядами).

В системе СИ электрический заряд измеряется в кулонах (Кл). Наиболее известные элементарные носители заряда – электроны, имеющие отрицательный заряд и протоны, имеющие такой же по величине положительный заряд. Заряд электрона

Кл. Электрический заряд любого заряженного тела кратен модулю заряда электрона, так называемому, элементарному заряду Кл. В целом, в природе отрицательных зарядов столько же, сколько положительных. Электрические заряды атомов и молекул равны нулю, а заряды положительных и отрицательных ионов в каждой ячейке кристаллических решеток твердых тел скомпенсированы. Поэтому возникновение зарядовых систем обусловлено не рождением электрических зарядов, а их разделением, возникающим, например, при трении (см. ниже Ионизация, Поляризация). В дальнейшем, говоря об электрических зарядах, слово “электрический” будем опускать.

Если все заряды, создающие электромагнитное поле, в данной системе отсчета неподвижны, то (в этой системе отсчета) поле называется электростатическим.

Электростатическое поле – физическая идеализация, т.к. это понятие предполагает, что после образования зарядовой системы передача взаимодействия между зарядами закончилось. Заряды заняли равновесные положения, при которых силы, действующие на каждый заряд со стороны электростатического поля всех других зарядов, не меняются во времени (например, скомпенсированы другими силами).

Точечным зарядом называется заряженное тело или частица, размеры которого (которой) пренебрежимо малы по сравнению с расстояниями до других зарядов рассматриваемой системы. Точечный заряд такая же физическая идеализация, как и материальная точка в механике. Пробным зарядом называется положительный точечный заряд, который вносится в данное электромагнитное поле для измерения его характеристик. Этот заряд должен быть достаточно мал, чтобы не нарушать положение зарядов–источников измеряемого поля и тем самым, не искажать существующее поле. Таким образом, пробный заряд служит индикатором электромагнитного поля (точнее, покоящийся пробный заряд является индикатором электрического поля).

На основе обобщения опытных данных М. Фарадеем в 1843 сформулирован следующий закон сохранения заряда. Заряд электрически замкнутой системы (через поверхность которой не переносятся заряженные частицы) не изменяется, какие бы процессы в ней не происходили. Следствие из этого закона: если зарядовая система 1 отдает заряд системе 2, то система 2 получает ровно такой заряд, какой теряет система 1.

Закон релятивистская инвариантность заряда, сформулированный Г. Лоренцем в 1877 г. также на экспериментальной основе, гласит: заряд любого тела инвариантен относительно изменения системы отсчета. Следствие из этого закона: заряд тела не зависит от его скорости и ускорения.

Можно указать следующие процессы возникновения и исчезновения свободных зарядов. Ионизация при столкновении атомов и атома с электроном:

(1.1.1)

Рождение электрона и позитрона при столкновении гамма-квантов:

(1.1.2)

Рекомбинация ионов разного знака, а также иона и электрона:

(1.1.3)

Аннигиляция (уничтожение) пары электрон-позитрон

(1.1.4)

Закон взаимодействие точечных зарядов (закон Кулона) экспериментально установлен Ш. Кулоном в 1785г. Для точечных зарядов в вакууме (или воздухе) сила взаимодействия дается формулой

(1.1.5)

Рис. 1.1.1

На рис. 1.1.1 показаны разные сочетания взаимодействующих зарядов. Напомним, что по третьему закону Ньютона

. Коэффициент в законе Кулона в системе СИ равен и часто записывается в виде .

Параметр

иногда называют диэлектрической проницаемостью вакуума.

В среде, которая не проводит электрический ток, сила взаимодействия между зарядами уменьшается по сравнению со случаем взаимодействующих зарядов в вакууме (вне зависимости от величин зарядов и расстояний между ними). Это уменьшение, таким образом, определяется влиянием среды. Оно учитывается введением в коэффициент

параметра e, называемого относительной диэлектрической проницаемостью (для большинства сред e >1). А именно .

2. Напряженность электростатического поля. Расчет напряженности для системы точечных зарядов и распределенного заряда

В каждой точке пространства, где есть электромагнитное поле, на пробный заряд q действует определенная сила, зависящая (при заданных зарядах-источниках поля) от величины пробного заряда и его положения относительно источников. При фиксированной величине заряда q, покоящегося в заданном электростатическом поле, эта сила зависит только от его координат (x,y,z). Напряженностью электрического поля называется сила, действующая со стороны электромагнитного поля на пробный заряд q, покоящийся в точке (x,y,z), отнесенная к величине этого заряда:

. (1.2.1)

Формула (1.2.1) дает определение напряженности электростатического поля, если известно, что заряды – источники поля также покоятся. Зная Е как функцию координат нетрудно найти силу, действующую в данном поле на данный заряд в любой точке:

. (1.2.2)

Из закона Кулона (1.1.5) и определения (1.2.1) следует, что напряженность электростатического поля, созданного точечным зарядом Q на расстоянии r от него равна

. (1.2.3)

Поскольку электростатическое поле создается, в конечном счете, точечными зарядами (любое заряженное тело можно рассматривать как систему микроскопических заряженных частиц), то сила, действующая на пробный заряд со стороны произвольного электростатического поля, есть сумма сил, действующих на пробный заряд со стороны каждого точечного источника. Отсюда следует принцип суперпозиции, который посредством формулы (1.2.3) можно выразить формулой для суммы полей точечных зарядов в точке, удаленной на расстояния

от них: . (1.2.4)

Если расстояние от каждого из зарядов до точки наблюдения много больше расстояний между зарядами, то во многих случаях формулу (1.2.4) можно приближенно заменить формулой (1.2.3), где Q –суммарный заряд системы, а r – расстояние от какой-либо точки внутри системы зарядов. При этом, если Q = 0, т.е. система зарядов электрически нейтральна, поле вдали от системы практически отсутствует. Именно поэтому большинство тел, хоть и содержит множество заряженных частиц, не создают поля. Однако этот результат справедлив не для всех зарядовых систем. Системы с Q =0, обладающие, так называемым, дипольным моментом (см. ниже Поляризация), создают вокруг себя заметное поле. В том случае, когда заряд распределен внутри макроскопического тела или некоторой области пространства, его пространственное расположение принято описывать с помощью: объемной плотности заряда (r), поверхностной плотности заряда (s) и линейной плотности заряда (t). Эти величины определяются формулами:

, (1.2.5)

где суммируются заряды всех частиц в объеме dV, на площадке dS и отрезке dl, соответственно. Величины dV, dS, dl выбираются малыми (см. рис. 1.2.1) по сравнению с объемом (площадью, длиной) тела, но содержащим много элементарных заряженных частиц (электронов, ионов).

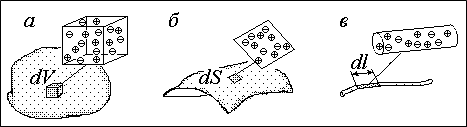

Рис.1.2.1

При разбиении заряженного тела объемом V на большое число N малых частей, каждая такая часть может быть рассмотрена как точечный заряд, напряженность поля которого

, вычисляется по закону (1.2.3). Применяя принцип (1.2.4) для N, стремящегося к бесконечности, получаем напряженность тела как объемный интеграл: . (1.2.6)

Аналогично рассчитывают поля от заряженной поверхности (поверхностный интеграл) и от линейного заряженного тела (линейный интеграл).

На рис.1.2.2 показан случай заряженной поверхности. Ниже приведены формулы расчета декартовых компонент напряженности по известной поверхностной плотности заряда s(r):

, , . (1.2.7)

Силовой линией электростатического поля называется пространственная линия, в каждой точке которой вектор напряженности этого поля является касательным. Свойства электростатических силовых линий вытекают из этого определения, формулы для напряженности поля точечного заряда (1.2.3) и принципа суперпозиции (1.2.4).

Силовые линии электростатического поля не бывают замкнутыми, не пересекаются вне зарядов, начинаются на положительных зарядах и заканчиваются на отрицательных или уходят в бесконечность. На рис. (1.2.3) в соответствии с картиной силовых линий показаны векторы напряженности и силы, действующей на заряды разного знака.

3 Поток напряженности электрического поля. Теорема Гаусса в интегральной форме

Пусть n – единичная нормаль к площадке dS (достаточно малой, чтобы пренебречь изменением электрической напряженности Е в пределах площадки). Поток dФ э электрической напряженности через эту площадку определяется как произведение нормальной компоненты Е и dS:

. (1.3.1)

Знак потока dF э, очевидно, зависит от взаимной ориентации нормали и напряженности. Если эти два вектора образуют острый угол, поток положителен, если тупой – отрицателен.

Поток dF э через площадку, наклонную к силовой линии (т.е. к вектору Е), равен также потоку через проекцию этой площадки на плоскость, перпендикулярную силовой линии (см. рис. 1.3.2):

. (1.3.2)

Это равенство (1.3.1) следует из определения (1.3.1) для dF э и теоремы об углах с взаимно перпендикулярными сторонами.

Поток F э электрической напряженности Е через замкнутую поверхность S (рис. 1.3.3) определяется как сумма элементарных потоков через все площадки поверхности. В пределе, когда количество площадок N стремится к бесконечности, сумма потоков через площадки переходит в поверхностный интеграл от нормальной компоненты напряженности E n:

. (1.3.3.)

К. Гауссом в 1844 доказана теорема (теорема Гаусса в интегральной форме), устанавливающая связь источников поля и потока напряженности через произвольную поверхность, окружающую источники.

Для доказательства выведем вспомогательную формулу. Поток от точечного заряда через произвольную окружающую его сферу.

. (1.3.4)

Силовые линии поля точечного заряда перпендикулярны поверхности концентрической сферы (см. рис 1.3.4). С учетом этого факта формула (1.3.4) выводится из выражения для поля точечного заряда (1.2.3). Как видно, в этом случае поток F э не зависит от радиуса сферы, а зависит только от Q .

Из (1.3.2) и (1.3.4) следует, что поток поля точечного заряда через любую поверхность, окружающую заряд, равен потоку через сферу произвольного радиуса, концентричную заряду. Действительно, поток поля точечного заряда через любую площадку dS, вырезанную телесным углом dW из произвольной поверхности, получается таким же, как поток через площадку

сферы, вырезанную тем же телесным углом. Поток поля F э через сферу, как уже отмечалось, не зависит от ее радиуса. Поэтому поток напряженности поля точечного заряда через поверхность S (см. рис. 1.3.5) задается формулой (1.3.4). Из формулы (1.3.4) и принципа суперпозиции следует теорема Гаусса в интегральной форме: полный поток F э напряженности электрического поля через произвольную замкнутую поверхность, внутри которой находится как угодно распределенный (объемный, поверхностный и т.д.) заряд Q, вычисляется по формуле . (1.3.5)

При применении теоремы Гаусса для решения задач, необходимо помнить, что в уравнении (1.3.5) Q – сумма всех зарядов внутри мысленной поверхности, через которую вычисляется поток, в том числе зарядов, принадлежащим атомам и молекулам среды (так называемых связанных зарядов).

Поток напряженности поля Е через любую замкнутую поверхность, внутри которой полный заряд равен нулю, также равен нулю.

4. Дивергенция векторного поля. Теорема Гаусса в дифференциальной форме

Произвольному векторному полю (т.е. некоторой векторной функции

, заданной в точках (x,y,z) некоторой области пространства) можно сопоставить скалярную функцию, называемую дивергенцией поля F. Эта функция обозначается символом «div» и определяется соотношением . (1.4.1)

Физический смысл дивергенции следует из формулы, доказываемой в курсе высшей математики:

. (1.4.2)

При предельном переходе объем V и его поверхность S стягиваются в точку наблюдения, в которой вычисляется дивергенция. Согласно (1.4.1), поток напряженности E через любую бесконечно малую сферу, внутри которой нет зарядов, – тождественный нуль. Поэтому из (1.4.2) следует, что в точках с нулевой плотностью зарядов (r=0) дивергенция E равна нулю. Рассмотрев поток через малую сферу V вокруг точки, в которой дивергенция напряженности не равна нулю, можно показать с помощью (1.4.1) и (1.4.2) , что в такой точке объемный заряд есть, поэтому точки, в которых дивергенция напряженности отлична от нуля, являются источниками силовых линий.

В курсе математики доказывается теорема Остроградского-Гаусса (была установлена К. Гауссом в 1844 независимо от М.В. Остроградского, доказавшего ее в 1839):

. (1.4.3)

Здесь V – произвольный объем, ограниченный поверхностью S. Применим теорему (1.4.3) к потоку электростатического поля. С учетом (1.4.1) получим:

. (1.4.4)

Из равенства интегралов ввиду произвольности объема V следует равенство подынтегральных выражений, т.е. теорема Гаусса в дифференциальной форме (А. Пуассон, 1850 г.):

. (1.4.5)

Из тех областей пространства, в которых дивергенция Е положительна, силовые линии Е исходят (r>0), в тех областях, где divE

Циркуляция и ротор векторного поля. Градиент скалярной функции

Циркуляция С L произвольного векторного поля F(x,y,z) по замкнутому контуру L определяется следующим соотношением:

, (1.5.1)

где F l – проекция вектора F на направление элемента контура dl (см. рис. 1.5.1).

Ротор – это еще одно понятие из математической теории векторных полей. В декартовой системе координат (x,y,z) ротор F (обозначение «rotF») определяется как вектор, компоненты которого равны определенным комбинациям пространственных производных вектора F, именно:

(1.5.2)

Физический смысл ротора следует из равенства, доказываемого в курсе математики:

. (1.5.3)

Здесь n – нормаль к площадке S, L – контур, ограничивающий эту площадки, который при этом предельном переходе стягивается в точку наблюдения

. Если ротор векторного поля в некоторой точке наблюдения не равен нулю, то в любой достаточно малой окрестности этой точки силовые линии поля образуют микроскопические замкнутые контура вокруг нее («завихряются»). Поэтому область, где ротор векторного поля отличен от нуля, называют вихрем поля, а само поле, ротор которого отличен от нуля называется вихревым. Скорость движения потоков жидкости или газа, рассматриваемая как функция координат, является наглядным примером векторного поля. Турбулентности в жидкости или газе образуются именно вокруг точек, в которых отличен от нуля ротор скорости потока жидкости (газа). Изображение поля с помощью силовых линий в области пространства, где ротор отличен от нуля (точно так же, как и в точках с ненулевой дивергенцией), невозможно.

Как будет видно из дальнейшего, циркуляция и ротор электростатического поля, тождественно равны нулю во всем пространстве. Поэтому электростатическое поле – это относительно простое силовое поле. Такими же свойствами обладает и гравитационное поле.

Понятие градиента уже вводилось в курсе механики. Напомним его. Градиент функции f(x,y,z), зависящей от координат – это вектор, декартовы компоненты которого являются пространственными производными функции f:

. (1.5.5) . Можно показать, что тогда необходимо и достаточно, чтобы ротор был равен нулю: . (1.5.6)

Потенциальность электростатического поля. Электрический потенциал

Работа поля по переносу пробного q заряда из некоторой точки 1 в некоторую точку 2 не зависит от траектории его движения и определяется для данного поля и данного заряда только координатами этих точек. Для случая, когда источником поля является точечный заряд Q (рис. 1.6.1) это нетрудно обосновать следующим образом. Работа на элементарном отрезке траектории, по известному из механики определению, есть:

. Раскрывая скалярное произведение векторов через угол a между ними, получаем . (1.6.1)

Суммируя (интегрируя) все элементарные работы, находим

, (1.6.2)

что и требовалось доказать. Работа определяется только расстояниями от источника до начальной и конечной точки траектории. Такое силовое поле в механике мы называли потенциальным.

Из принципа суперпозиции следует потенциальность электростатического поля, созданного любой системой зарядов. Из (1.6.2) и принципа суперпозиции следует также, что работа электростатических сил над зарядом, перемещаемым по замкнутому контуру, равна 0:

. (1.6.3)

Таким образом, для любого контура в электростатическом поле циркуляция напряженности – тождественный нуль. В соответствии с утверждением (1.5.6) напряженность электростатического поля (с точностью до знака) может быть истолкована как градиент некоторой функции координат, называемой потенциалом электростатического поля

: . (1.6.4)

Используя определение напряженности электростатического поля (1.2.1) и формулу связи между силой F и потенциальной энергией W, известную из курса механики

, (1.6.5)

из (1.6.4) получим, что потенциал поля в данной точке наблюдения численно равен потенциальной энергии пробного заряда q, помещаемого в данную точку, отнесенной к величине этого заряда:

. (1.6.6)

Потенциальная энергия электростатического поля, как и энергия поля сил тяготения, определяется с точностью до произвольной постоянной, которую можно зафиксировать выбором точки нулевого уровня для W. Как правило, потенциальная энергия электростатического поля полагается равной нулю в бесконечно удаленной точке.

Из формулы (1.6.4) путем интегрирования нетрудно получить формулу, связывающую потенциал с напряженностью:

. (1.6.7)

Интегрирование в (1.6.7) можно проводит по любой кривой соединяющей точки 1 и 2.

Рассмотрим в пространстве, где имеется электростатическое поле, мысленную поверхность, перпендикулярную силовым линиям. При вычислении интеграла (1.6.7) по любой траектории 1–2, лежащей на этой поверхности, касательная E t компонента Е равна нулю. Следовательно, для любых двух точек 1 и 2 этой поверхности правая часть (1.6.7) равна нулю, потенциалы j(r 1) и j(r 2) одинаковы. Поверхность, во всех точках которой потенциал имеет одинаковую величину, называется эквипотенциальной. Таким образом, поверхность перпендикулярная к силовым линиям является эквипотенциальной.

В общем случае разность потенциалов между точками 1 и 2 равна разности потенциалов эквипотенциальных поверхностей, которым принадлежат эти точки. Последнюю можно найти, проводя интегрирование в формуле (1.6.7), по силовой линии, соединяющей точки 1¢ и 2¢ этих эквипотенциальных поверхностей. При этом фактически под интегралом будет модуль Е электрической напряженности, т.к. на силовой линии

. В заключение для потенциала поля точечного заряда Q приведем формулу, которая следует из сравнения формул (1.6.2) и (1.6.6) и известного из курса механики соотношения между работой A 12 потенциальных сил на участке 1–2 траектории частицы и потенциальной энергией частицы в начале W 1 и в конце W 2 этого участка: . (1.6.8)

В данном случае частицей является пробный заряд q. Формула для потенциала точки, отстоящей от точечного источника Q на расстояние r , имеет вид

. (1.6.9)

Заключение

Электрическое поле - особая форма поля, существующая вокруг тел или частиц, обладающих электрическим зарядом, а также в свободном виде в электромагнитных волнах. Электрическое поле непосредственно невидимо, но может наблюдаться по его действию и с помощью приборов. Основным действием электрического поля является ускорение тел или частиц, обладающих электрическим зарядом.

Электрическое поле можно рассматривать как математическую модель, описывающую значение величины напряженности электрического поля в данной точке пространства. Дуглас Джанколи писал так: "Следует подчеркнуть, что поле не является некой разновидностью вещества; правильнее сказать, это чрезвычайно полезная концепция… Вопрос о «реальности» и существовании электрического поля на самом деле - это философский, скорее даже метафизический вопрос. В физике представление о поле оказалось чрезвычайно полезным - это одно из величайших достижений человеческого разума".

Электрическое поле является одной из составляющих единого электромагнитного поля и проявлением электромагнитного взаимодействия.

Список использованной литературы

Дмитриева В.Ф., Прокофьев В. Л. Основы физики. – М.: Высшая школа, 2003

Калашников Н. П., Смондырев М. А. Основы физики. – М.: Дрофа, 2003

Макаров Е. Ф, Озеров Р. П. Физика. – М.: Научный мир, 2002

Савельев И.В. Курс общей физики: Учеб. Пособие: для вузов. В 5 кн. Кн.2. Электричество и магнетизм – 4-е изд., перераб.– М.: Наука, Физматлит, 2003, сс. 9–30, 41-71.

Трофимова Т.И. Курс физики: Учеб. Пособие: для вузов.– 5-е изд., стер.– М.: Высш. шк., 2003, сс. 148–164.

Детлаф А. А., Яворский Б. М. Курс физики: Учеб. пособие для вузов.– 2-е изд., испр. и доп.– М.: Высш. шк., 20049, сс. 182–190, 193–202.

Иродов И. Е. Электромагнетизм. Основные законы.– 3-е изд., испр.–М.: Лаборатория базовых знаний, 2000, сс. 6–34.

Электрическое поле — это особая форма материи, посредством которой осуществляется взаимодействие электрически заряженных частиц.

Введение понятия электрического поля понадобилось для объяснения взаимодействия электрических зарядов , т. е. для получения ответа на вопросы: почему возникают силы , действующие на заряды, и как они передаются от одного заряда к другому?

Понятия электрического и магнитного полей ввел великий английский физик Майкл Фарадей. Согласно идее Фарадея, электрические заряды не действуют друг на друга непосредственно. Каждый из них создает в окружающем пространстве электрическое поле . Поле одного заряда действует на другой заряд, и наоборот. По мере удаления от заряда поле ослабевает.

С введением понятия поля в физике утвердилась теория близкодействия , главным отличием которой от теории дальнодействия является идея о существовании определенного процесса в пространстве между взаимодействующими телами, который длится конечное время.

Идея эта получила подтверждение в работах великого английского физика Дж. К. Максвелла, который теоретически доказал, что электромагнитные взаимодействия должны распространяться в пространстве с конечной скоростью — с , равной скорости света в вакууме (300 000 км/с). Экс-периментальным доказательством этого утверждения явилось изобретение радио.

Электрическое поле возникает в пространстве, окружающем неподвижный заряд, точно так же, как вокруг движущихся зарядов — токов либо постоянных магнитов — возникает магнитное поле. Магнитные и электрические поля могут превращаться друг в друга, образуя единое элект-ромагнитное поле. Электрическое поле (как и магнитное) является лишь частным случаем обще-го электромагнитного поля. Переменные электрические и магнитные поля могут существовать и без зарядов и токов , их породивших. Электромагнитное поле переносит определенную энергию, а также импульс и массу. Таким образом, электромагнитное поле — физическая сущность, обла-дающая определенными физическими свойствами.

Итак, природа электрического поля состоит в следующем:

1. Электрическое поле материально, оно существует независимо от нашего сознания.

2. Главным свойством электрического поля является действие его на электрические заряды с некоторой силой. По этому действию устанавливается факт его существования. Действие поля на единичный заряд — напряженность поля — является одной из его основных ха-рактеристик, по которой изучается распределение поля в пространстве.

Электрическое поле неподвижных зарядов называют электростатическим . Со временем оно не меняется, неразрывно связано с зарядами, его породившими, и существует в пространстве, их окружающем.
