Защищаем дом от молнии — делаем громоотвод своими руками

Люди, проживающие в частных домах, опасаются попадания в свое жилище молнии. Некоторые из них в целях обезопасить себя от этого задумываются о защите строения. Их озабоченность вполне понятна, поскольку есть регионы, где в году интенсивность молний может доходить до 80 часов. В такой местности необходимо устанавливать громоотводы. Устройство такого сооружения, естественно, требует определенных затрат. Однако в некоторых случаях их можно свести к минимуму, если все работы по созданию громоотвода выполнять своими руками.

Зона защиты

Следует понимать, что любые сооружения, призванные защищать от молнии, имеют ограниченный радиус действия. Они защищают пространство только вокруг себя. Поэтому при создании конструкции громоотвода работы необходимо выполнять так, чтобы в зону защиты попали все объекты, располагающиеся на участке. Только в этом случае им будет обеспечена защита от попадания молнии.

В настоящий момент по степени надежности различают сооружения, защищающие от молний. Выделяют два их типа:

• тип А;
• тип В.

Громоотводы первого типа обеспечивают защиту на 99%, что позволяет называть их самыми надежными конструкциями против молний. Сооружения второго типа обеспечивает защиту на 95%.

Устройство

Если вы серьезно опасаетесь попадания молнии в свой дом и, дабы обезопасить себя от этого, решили устроить молниеотвод, то в этом случае во время работ вам потребуется создать следующие элементы этого сооружения:

• молниеприемник;
• токоотвод;
• заземлитель.

Молниеприемник

Это приспособление, которое своим видом напоминает металлический стержень. После установки оно будет возвышаться над кровлей строения. Именно на него будут приходиться удары молний. Таким образом, обеспечивается надежная защита строения. Кроме этого, такое приспособление в состоянии выдержать серьезные нагрузки напряжения, возникающие при попадании молнии. При создании этого элемента можно использовать различные материалы.

Лучший выбор - полосовая или круглая сталь , у которой площадь сечения составляет не менее 60 кв. м. К этому элементу предъявляются определенные требования в плане длины. Этот параметр у него должен составлять не менее 20 см. Размещаться приспособление должно строго в вертикальном положении. Самое высокое здание на участке - идеальное место для его закрепления.

Токоотвод

Токоотвод имеет вид толстой проволоки, у которой диаметр равен 6 миллиметров. Для его создания лучший выбор - оцинкованная сталь. Касаемо места его расположения, лучше выбирать участки, в которые попадание молнии наиболее вероятно. Например, хорошим местом для его размещения может стать край фронтона. Также его можно расположить на коньке. Закрепление этого элемента громоотвода производится вплотную к частному дому, но с небольшим отступом 20 см.

Если на доме устроена кровля из материалов, которые легко воспламеняются, то в этом случае тем более необходим зазор. Для закрепления токоотвода необходимо использовать специальный крепеж : гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.

Заземлитель

Он необходим, чтобы отвести удар тока от молнии в землю. Выбирая материал для создания этого элемента громоотвода, необходимо использовать такой, который хорошо проводит электрический заряд. Также необходимо, чтобы материал обладал минимальным сопротивлением. Если говорить о его расположении, то размещают этот элемент громоотвода недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. После его размещения, дабы убедиться, что он не нанесет вреда, можно создать вокруг него ограждение.

При устройстве забора от заземлителя необходимо сделать отступ 4 метра, а сам забор устраивать по радиусу. Если на улице стоит хорошая погода, то он не принесет никакого вреда. Но если пасмурно, а тем более началась гроза, то стоять в непосредственной близости от него может быть опасно для здоровья. Установка заземлителя производится в грунт. Решение относительно величины заглубления этого элемента принимает сам владелец дома. При этом во внимание должны приниматься следующие моменты:

• тип почвы;
• наличие грунтовых вод.

Например, если на участке преобладает сухая почва, а уровень грунтовых вод низкий, устраивают заземлитель, состоящий из двух стержней. Длина каждого из них не должна превышать 3 метров. Составляющие этого элемента необходимо закрепить на перемычке , у которой площадь сечения должна быть 100 кв. м.

Когда это сделано, выполняется закрепление заземлителя на токоотводе при помощи сварки. После этого он погружается в грунт на глубину 0,5 метра. В том случае, если на участке грунт торфяной и обладает высокой влажностью, а близко к поверхности расположены грунтовые воды, то возможность заземления на полметра отсутствует. Поэтому в таком случае необходимо использовать металлические уголки , которые будут выступать в качестве заземлителя. Их погружают на глубину 80 см.

Если строится многоэтажный дом, то в этом случае работы по устройству громоотвода проводят специалисты. Эти конструкции имеют свой радиус зоны защиты , что дает возможность для их размещения на каждом здании. Перед тем как устанавливать эту конструкцию, выполняют проверку, способны ли уже установленные громоотводы обеспечить защиту от молний возведенного здания или же необходимо возведение нового.

В случае с индивидуальными домами вопрос с молниеотводом решает сам владелец. Есть целый ряд факторов размещения строений, которые позволяют свести к минимуму риск попадания молнии в дом:

• если в самом низком месте на участке располагается дом, вероятность попадания в него молнии во время грозы небольшая;
• если рядом с жилищем расположено здание большой высоты, то при ударе молнии более вероятно попадание молнии по нему. Таким образом, ваш дом будет в безопасности;
• если на соседнем доме установлен громоотвод, то его защитная зона действия может распространяться и на ваш дом. А в этом случае нет большой необходимости в устройстве молниеотвода.

Таким образом, нельзя говорить о том, что дом, на котором нет громоотвода, подвержен высокому риску попадания молнии.

Варианты создания громоотвода

Если вы провели осмотр своих и соседних домов и в результате обнаружили, что на близлежащих строениях такой защиты, как молниеотвод нет, то в этом случае самое разумное - выполнить работы по его созданию своими руками. Особую опасность представляют строения, крыши которых покрыты металлочерепицей или листами из стали. Хотя такая кровля и выглядит привлекательной, но отсутствие заземления повышает риск попадания молнии в такой дом.

В большинстве случаев монтаж этого кровельного покрытия производится на обрешетку, которая выполнена из дерева. Это обеспечивает накопление заряда. Разрядка такого устройства может произойти только после грозы. Человек, прикоснувшись к нему, может получить разряд тока в несколько тысяч вольт. Кроме этого, не стоит забывать, что после удара молнии может возникнуть искра , от которой деревянный дом может легко воспламениться.

Если вы хотите избежать таких неприятных ситуаций, то необходимо подумать о заземлении , которое должно располагаться через каждые 20 см. Если на вашем жилище кровля металлическая, то в этом случае можно отказаться от создания громоотвода. Отличным молниеприемником станет сам материал кровли.

Чтобы спасти от разрядов молний свое жилище, можно установить молниеотвод на его крыше. Однако возможны и другие варианты. Если рядом с вашим жилищем располагается высокое дерево, то громоотвод своими руками вы можете установить на нём, но при условии, что от строения оно располагается на удалении трех метров, а его высота в 2,5 раза больше, чем у вашего дома.

Если такой вариант громоотвода вам показался привлекательным и вы решили устроить его, то вам потребуется проволока 5 мм. Вначале следует подготовить ее, затем один конец нужно закопать в грунт , предварительно приварив его к заземлителю. Другой конец будет выступать в качестве молниеприемника. Его необходимо разместить на самой верхушке дерева.

В том случае если высокое дерево на вашем участке отсутствует, можно вместо него использовать мачту молниеприемника с двумя металлическими стержнями. Их установка выполняется на противоположных концах крыши. Водосток в этом случае будет выступать в качестве токоотвода. Большое значение имеет материал его изготовления. Он обязательно должен быть металлическим. Про устройство заземлителя в этом случае также не стоит забывать.

Заключение

Вне зависимости от того, какой способ вы выбрали для установки громоотвода, необходимо помнить что, качественно выполнив монтаж этой конструкции, вы обеспечите себе комфортное проживание в своем деревянном доме. Но необходимо периодически проверять состояние громоотвода , созданного своими руками. Особое внимание необходимо обращать на его соединения. Нарушения в них должны отсутствовать. Только в этом случае вы можете не бояться попадания молнии в дом.

Технические мероприятия, определяемые как молниезащита загородного дома согласно требованиям ПУЭ должны рассматриваться с учётом особенностей их реализации в каждом конкретном случае. И, действительно, лишь редкие частные постройки располагаются вблизи высотных сооружений с размещённым на них устройством молниезащиты. Многие из таких строений находятся в изолированном положении и требуют особой защиты от молнии, которая чаще всего разряжается в одиночные объекты.

Нормативы

Согласно действующим нормативам (СНиП, в частности) все загородные жилые постройки относятся к 3-му классу пожаробезопасности и подлежат обязательному оборудованию грозозащитным оборудованием.

При этом обустройство эффективной молниезащиты коттеджа, например, должно быть предусмотрено ещё на стадии подготовки строительного проекта. Такой подход к решению вопроса позволяет получить надёжную систему предупреждения пожара, естественным образом интегрированную в архитектуру возводимого дома.

Однако многие владельцы уже готовых частных строений хотели бы защитить свой дом самостоятельно, что требует определённых знаний и навыков. О том, как грамотно и без излишних проблем смонтировать эффективную молниезащиту своими руками и пойдёт речь дальше.

Что надо учитывать при установке

Тип и эффективность действия молниезащиты, выбираемой индивидуально для каждой сельской постройки, зависит от ряда факторов. Вот важнейшими из них:

• техническое состояние частного дома;
• его расположение по отношению к другим объектам;
• качество грунта в месте расположения защищаемого частного строения, обеспечивающее хорошее заземление всей конструкции в целом.

В случае ветхого и плохо защищённого от воздействия природных факторов строения вероятность его поражения грозовым разрядом резко возрастает, что потребует от владельца дополнительных приспособлений для молниезащиты.

Близкое расположение высотных объектов

С другой стороны, даже совершенно новые частные дома могут подвергнуться влиянию молнии, если они располагаются в непосредственной близости от антенных вышек, крупных и высоких деревьев или столбов.

Все перечисленные высотные объекты являются хорошей целью для грозового разряда и обладают так называемым «экранным эффектом», в зону которого попадает и расположенный поблизости жилой дом. При расчёте размеров мачты молниеприёмника наличие поблизости таких объектов обязательно учитывается.

Состояние почвы

Качество грунта в месте расположения дома очень важно с точки зрения эффективности используемого в составе молниезащиты заземлителя, защитное действие которого основано на стекании разрядного тока в почву.

В тех случаях, когда на даче или в месте расположения загородного частного дома грунт обладает низкой электропроводностью, необходимо заранее побеспокоиться об искусственных мерах её повышения. Сделать это удаётся за счёт добавления в почву водного раствора поваренной соли или других химикатов.

Компенсировать недостаточную электропроводность грунта также удаётся за счёт снижения сопротивления токоотвода и заземлителя, к которым подсоединяется молниеотвод в частном доме.

Однако этот вариант повышения эффективности молниезащиты, как правило, приводит к увеличению издержек на расходные материалы и удорожанию всей системы в целом.

Особое внимание выбору надёжной молниезащиты должно уделяться в ситуации, когда в непосредственной близости от частного дома имеется естественный водоём или ключевой источник. В районах с показателем грозовой активности более 40 часов в год риск поражения в этом случае будет максимален.

Конструкция молниеотвода

Для того чтобы для частного загородного дома самостоятельно, необходимо ознакомиться с принципом работы молниезащиты.

В момент грозового разряда молния попадает в приёмное устройство (металлический штырь, трос или сетку), после чего она отводится по специальной стальной ленте непосредственно на заземлитель.

В этой части защитной цепочки происходит стекание тока в грунт, сопровождающееся резким падением мощности электрического заряда.

Таким образом, самостоятельное обустройство молниеотвода для частного дома предполагает изготовление следующих обязательных элементов защиты от грозы:

• молниеприёмника штыревого или сетчатого типа;
• надёжного токоотвода (спуска);
• заземляющего устройства (контура заземления молниезащиты).

Типовой штыревой молниеприемник изготавливается в виде толстого стального прутка сечением порядка 10-20 миллиметров и длиной около 2,5 метров. При монтаже штырь надёжно крепится в любой высоко расположенной точке кровли таким образом, чтобы его заострённый конец возвышался над этим местом не менее чем на 2 метра.

Обратите внимание, что в качестве точки крепления может быть выбран либо конёк крыши частного дома, либо труба, отводящая дым.

Сразу оговоримся, что указанный вариант молниеприёмника идеально подходит для . В том случае, когда крыша частного дома закрыта шифером, в качестве приёмника рекомендуется использовать натянутый вдоль конька и надёжно закреплённый на изоляционных опорах металлический трос.

Для черепичных крыш наиболее оптимальным решением является укладка по всей их площади специальной сетки молниезащиты с системой отходящих от нее проводов.

Такие токоотводы (или спуски) изготавливаются из проволоки диаметром не менее 0,6 сантиметра или полосы из того же металла с типоразмером 2х30 миллиметров.

При монтаже они прокладываются вдоль стен строения, а затем привариваются с одной стороны к молниепримнику, а с другой – к контуру заземления, изготавливаемому по типовой схеме (смотрите ПУЭ).

Порядок обустройства молниеприёмника

Устройство молниезащиты для загородного частного строения лучше всего начать с изготовления молниеприёмника. При этом сам штырь молниезащиты надёжно закрепляется на самой высокой точке строения (на трубе или на деревянной антенной мачте). В случае использования сетки она укладывается по всей площади кровли с образованием ячеек размерами не более 12х12 метров (эта величина выбирается исходя из габаритов кровли и требуемого качества молниезащиты).

В местах пересечения провода сетки крепятся на сварку, а затем фиксируются на кровле дома с помощью специальных держателей, хорошо изолированных от материала покрытия.

По нижнему краю сетки устраивается несколько контактных площадок, предназначенных для подключения системы токоотводов (в типовой проект молниезащиты обычно закладывается по два спуска на каждую стену дома).

Часть сеточной конструкции молниезащиты, примыкающей к дымовой трубе, может быть оформлена в виде петли соответствующего размера, которая накидывается на неё сверху, а затем присоединяется к основе.

Подготовленное таким образом отводящее молнию устройство обеспечит качественную молниезащиту любой неметаллической кровле частного дома.

Отметим также, что для изготовления штыревого молниеприемника должен использоваться не поддающийся окислению материал (оцинкованная сталь или медь), поскольку красить его не допускается требованиями нормативов. В том случае, когда такие громоотводы изготавливаются из стальной полой трубы – один из её концов наглухо заваривается.

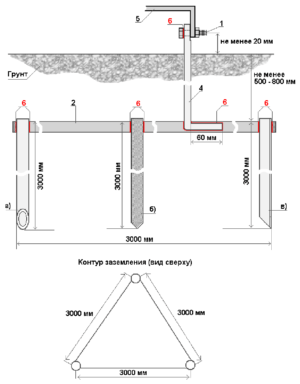

Порядок изготовления заземлителя

Основное назначение заземления молниезащиты – обеспечение идеальных условий для растекания разрядного тока в землю.

Выполнение этого требования возможно лишь при минимальном электрическом сопротивлении всей конструкции заземлителя, изготавливаемого из набора металлических заготовок. Как правило, он сооружается из 3-х толстых стальных прутков или профилей длиной не менее 2,5 метров, забиваемых в землю неподалёку от дома (не ближе 5-ти метров) .

Эти заготовки фиксируются в грунте таким образом, чтобы их вершины образовывали правильный треугольник со сторонами длиной порядка 1,2 метра.

После этого они соединяются между собой на сварку с помощью перемычек соответствующей длины, образуя прочную и надёжную заземляющую конструкцию.

Полученное таким образом сооружение может использоваться в качестве защитного заземления частного дома. В случае, когда заземление дома уже имеется, его можно объединить с заземлителем молниезащиты в одну систему.

Иногда владельцы частных домов задумываются о том, как защитить себя и свой дом от удара молнией. Ведь есть регионы, где интенсивность гроз составляет от 80 часов в год. Поэтому возникает необходимость в установке громоотвода. А это может потребовать дополнительных расходов. Но ведь всегда можно сделать громоотвод на даче или в частном доме своими руками.

Надо понимать, что любой громоотвод будет действовать только на определенном расстоянии и защищать лишь пространство вокруг себя. Необходимо установить его таким образом, чтобы в эту зону вошли все здания, находящиеся на участке, тем самым обеспечив их защиту от попадания молнии .

Различают степень надёжности громоотвода — тип А и тип Б. При этом речь идёт о зоне защиты. Первый тип защищает на 99,55% и определяется как самый надёжный, второй - на 95%. Существует термин «условная граница зоны» — здесь надёжность будет самой слабой.

Защиту зоны можно рассчитать. Параметры будут зависеть от типа и высоты громоотвода. Предположим, на смонтирован одиночный громоотвод-стержень, имеющий высоту (h) 150 метров. Если представить это с помощью схемы, то зона защиты громоотвода выглядит как конус. Рассмотрим формулы и пример расчета:

Зная высоту громоотвода, можно вычислить значения R x , R o и h o .

Для зоны А расчёт будет выглядеть следующим образом: h o = 0,85h; R o = (1,1-0,02)h; R x = (1,1-0,02)*(h-h x /0,85).

Для зоны Б : h o = 0,92h; R o = 1,5h; R x = 1,5(h – h x /0,092).

Где h o — высота конуса, R o — радиус на уровне земли, h x — высота здания, R x — радиус на уровне высоты здания.

Эту формулу можно использовать и для расчёта других неизвестных. Например, нам необходимо узнать высоту громоотвода, но мы знаем значения h x и R x , тогда для типа Б расчёт будет выглядеть так:

h = R x + 1,63h x /1,5.

Провести такой расчёт совсем не сложно, зато это станет гарантией того, что ваш дом надёжно защищён от грозовых ударов молний.

Устройство

Для того, чтобы соорудить громоотвод, необходимы следующие элементы:

• молниеприёмник,
• токоотвод,
• заземлитель.

Молниеприёмник выглядит как металлический стержень. Он будет возвышаться над кровлей и принимать прямые удары молний, обеспечивая защиту дома и выдерживая нагрузки высокого напряжения. Лучше всего в качестве материала подойдёт сталь полосовая или круглая, имеющая площадь сечения не меньше 60 кв.мм. Также есть требования к длине такого молниеприёмника — стержень должен быть больше или равен 20 см. Размещают его исключительно в вертикальном положении. В качестве места лучше всего выбрать самую высокую точку здания.

Токоотвод представляет из себя толстую проволоку диаметром 5-6 мм. Хорошим материалом станет оцинкованная сталь. Располагается токоотвод в месте, где предположительно может ударить молния. К примеру, таким местом может стать конёк или край фронтона. Крепится токоотвод не совсем вплотную к зданию. Необходимо отступить расстояние в 15-20 см. Если же речь идёт о кровле из легковоспламеняющихся материалов, то тут надо быть особенно аккуратным и обязательно оставлять зазор. В качестве крепёжных элементов можно использовать скобы, гвозди или хомуты.

Заземлитель необходим, чтобы в землю. При выборе материала нужно учитывать, что этот элемент должен легко проводить электрический заряд, поэтому выбирать стоит тот материал, который будет обладать минимальным значением сопротивления. Располагают его на некотором расстоянии от крыльца дома — не менее пяти. Также не стоит располагать его рядом с дорожками и другими местами, где часто могут находится люди. Чтобы окончательно убедиться в том, что он не принесёт никому вреда, его можно оградить забором. Отступать от заземлителя необходимо не менее 4 метров, располагая забор по радиусу. При хорошей погоде в нем нет никакого вреда, но во время грозы находиться рядом с ним может быть опасно. Как уже говорилось, заземлитель устанавливается в грунт. Но вот принимать решение, насколько глубоко его ставить, нужно для каждого случая индивидуально. Критерии, по которым это делают, следующие: тип почвы и наличие грунтовых вод.

К примеру, для сухой почвы с низким уровнем грунтовых вод его обычно монтируют из двух стержней, длина которых составляет 2-3 метра. Эти стержни необходимо закрепить на перемычке площадью сечения 100 кв.мм. Далее заготовку закрепляем с помощью сварки на токоотводе и погружаем в грунт не менее чем на полметра.

Если же грунт влажный или торфяной, а грунтовые воды достаточно близко к поверхности и нет возможности забить заземлитель на полметра, то его стоит сделать из металлических уголков, которые погружают в землю горизонтально глубиной на 80 см.

Громоотвод своими руками

Если речь идёт о многоэтажном строительстве, то тут монтаж громоотвода выполняют специалисты. У таких конструкций тоже есть радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяют, попадает ли здание под защиту уже существующих громоотводов или же необходимо установить новый.

На даче или в частном доме такие вопросы решаются исключительно самими владельцами. Есть факторы размещения здания, которые могут в какой-то степени обезопасить вас от попадания молний. К примеру, если дом располагается по рельефу в наиболее низком месте. К тому же, принять на себя удар может расположенное рядом с вашим здание, имеющее большую высоту. Да и громоотвод, расположенный на доме соседа, возможно, оградит вас от беды. Поэтому нельзя твёрдо быть уверенным, что дом, на котором его нет, подвержен опасности.

Если вы осмотрели свои и соседние участки и не обнаружили такой защиты, то лучше всего побеспокоиться о её создании самостоятельно. Большую опасность представляют дома, в качестве кровельного покрытия у которых использованы или стальные листы . За привлекательным внешним видом скрывается проблема отсутствия заземления. Как правило, такое кровельное покрытие монтируется на обрешётку из дерева или рубероид, что способствует накапливанию электрического заряда из атмосферы. Разрядиться такое устройство может после грозы при обычном соприкосновении с человеком, пропуская ток в несколько тысяч вольт. Не нужно забывать, что молния может дать искру, от которой так легко воспламеняется дерево.

Чтобы обезопасить себя от пожара и смертельных исходов, заземление необходимо предусмотреть через каждые 20 м. В случае с металлической кровлей, можно обойтись без молниеотвода. Сам кровельный материал станет отличным молниеприёмником.

Дерево в качестве громоотвода

Спасти здание от зарядов молний можно не только установив громоотвод на крыше . Поможет и установка его на высоком дереве, при условии, что оно находится на расстоянии не меньше 3 м от вашего дома и выше его в 2,5 раза.

Для сооружения такой конструкции понадобится проволока диаметром 5 мм. Один её конец необходимо закопать в землю, предварительно приварив к заземлителю. Другой конец проволоки будет молниеприёмником. Его размещают на верхушке дерева.

Если на участке нет высокого дерева, то может помочь мачта с молниеприёмником и двумя стержнями из металла, которые устанавливают на противоположных концах крыши. В качестве токоотвода в этом случае применяют водосток. Важно, чтобы он был выполнен из металла. Но и здесь не стоит забывать про устройство заземлителя.

Важно: При установке заземлителя его сопротивление электрическому току должно быть не более десяти Ом.

Какой бы способ установки громоотвода вы не выбрали, стоит помнить, что его качественный монтаж обеспечит вам комфортное проживание только в том случае, если вы будете периодически проверять его состояние. Для правильной работы необходимо проследить, чтобы все соединения не были нарушены.

1.
2.
3.
4.
5.

Наличие громоотводов на участке просто необходимо. Молния - это импульс электрического тока значительной силы, возникающего по причине накопления в грозовых облаках заряда. Сила тока в этом случае способна достигать 200 000 А – такие мощные молнии встречаются редко, а вот с силой до 100 000 А происходят регулярно. Громоотвод в частном доме не препятствует возникновению молнии, он лишь отводит ее, предохраняя дом от пожара. Разряд, проходя сквозь разные материалы, вызывает выделение тепловой энергии, которая является причиной возникновения пожаров и разрушений.

О молниеотводах

Что касается того, как выглядит громоотвод, то он состоит из:

• молниеприемника (перехватывает заряд молнии);
• токоотвода (нужен для отведения тока в заземлитель);
• заземлителя (создает надежный контакт устройства с землей).

Молниеотводы можно устанавливать как возле дома, так и на нем – это показано на фото. В качестве частей громоотвода могут служить и отдельные части дома. Все элементы молниеотвода должны быть из одного металла.

Молниеприемник

В качестве молниеприемника обычно используют стальной стержень, который должен возвышаться над домом. Площадь сечения составляет 50 мм2, это значение можно сопоставить с проволокой-катанкой диаметром 8 миллиметров. Также применяют стержень из меди (площадь сечения 35 мм2), а также алюминия (70 мм2).

Разрешается в качестве молниеприемника использовать отдельные части постройки, такие как металлическая кровля, металлические ограждения и водосточные трубы.

Металлическая крыша должна быть единым целостным элементом без разрывов. Толщина слоя покрытия должна быть 4 миллиметра для кровли из железа, 5 миллиметров – из меди, 7 миллиметров – из алюминия. На поверхности покрытия не должно быть изоляционного слоя (исключение составляет антикоррозийная металлическая краска).

В качестве молниеприемника металлическая крыша представляет собой ферму, соединенную с остальными арматурой.

Ограждение или водосточные трубы могут использоваться в том случае, если сечение более рекомендованного значения.

Токоотвод

Желательно использовать такие сечения: для меди – 16 квадратных миллиметров, для алюминия – 25 мм2, для стали – 50 мм2. Токоотвод должен идти от молниеприемника сразу к земле по кратчайшему пути. Стоит избегать большого количества поворотов под острым углом, в противном случае между соседними участками может возникнуть искровой заряд. В результате этого произойдет возгорание.

Обычно токоотвод представлен неизолированной металлической полосой и проволокой-катанкой. Во время строительства кирпичного дома токоотвод можно прокладывать как внутри стены, так и снаружи. Если стены выложены из горючего материала, установка громоотвода должна происходить так, чтобы до них минимальное расстояние было 10 сантиметров – лучше больше. Для того, чтобы улучшить контакт со стенами, используют металлические скобы.

Заземлитель

Для создания заземлителя используют сталь (площадь сечения 80 мм2) или медь (площадь сечения 50 мм2). Конструкция заземлителя довольно простая. Для его создания выкапывают траншею глубиной от 0,5 метра и длиной от 3 метров, вбивают по концам стальные прутья и соединяют их сваркой.

К конструкции приваривают отвод к дому для присоединения токоотвода. Потом заземлитель доводят до дна траншеи, прокрашивая при этом места сварки. При его обустройстве необходимо соблюдать расстояние в минимум 1 метр от стены и 5 метров от крыльца и дорожки.

Установка громоотводов

Молниеотвод – это оголенный проводник с максимальным сечением и большой площадью, защищенный от коррозии. Обычно его делают из оцинкованной стали или медной проволоки, хотя иногда используют дюраль и алюминий. Качественные молниеотводы выходят из уголков из оцинкованной стали, а также из луженой медной проволоки. Такие конструкции принимают на себя заряд молнии и направляют его по кабелю к заземлению. Громоотвод нельзя изолировать и окрашивать.

Молниеотвод может защищать от удара молнии конус с углом наклона 45-50 градусов. Чем выше находятся громоотводы для дачи, тем с большей площади они могут отводить молнию. Из этого следует, что высота, на котором находится молниеотвод, равна защищенной территории по горизонтали. Если молниеотвод находится на высоте 15 метров, он способен принимать молнию в радиусе 15 метров.

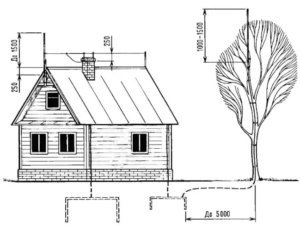

Хорошо, если рядом с домом находится дерево. В такой ситуации можно закрепить молниеотвод на длинном шесте из металла, а потом присоединить к дереву хомутами из синтетического фала - чтобы не повредить его и не воспрепятствовать дальнейшему росту. Помимо этого, молниеотвод необходимо поднять на такую высоту, чтобы дом попал в область защитного конуса.

Если поблизости не растет дерево, можно соединить устройство громоотвода с телевизионной антенной. Подобные мачты обычно созданы из металла и не окрашены – они являются прекрасными молниеотводами. Если телевизионная антенна деревянная, вдоль нее пускают проволоку или оголенный провод – рекомендуется использовать 3-4 штуки. Хотя бы один провод будет обдуваться ветром.

Мачту высотой 1,5-1,9 метров (от коньков) устанавливают на каждом фронтоне дома. Она может быть как деревянная, так и металлическая. Между мачтами натягивают толстую проволоку на изоляторах. При этом нужно прочно соединить проволоку с заземлением. Такой громоотвод создает зону хорошей защиты от молнии вокруг дома.

Как сделать заземление своими руками, видеопример:

Надежное заземление можно обеспечить лишь в том случае, если на участке есть грунтовые воды. Даже если зарыть в землю огромный кусок металла, сухая почва не позволит хорошо проводить ток. Чтобы громоотвод в действии был эффективен, нужно определить глубину, на которой земля никогда не высыхает – именно настолько следует углублять заземление. Иногда для увлажнения почвы к месту заземления подводят водоотвод осадков с кровли.

Громоотвод не требует специального ухода. Будет достаточным раз в год, весной, проверять, в каком состоянии находятся металлические соединения. Они должны быть надежно соединены. Рекомендуется использовать медные или латунные колодки, защеплять конец провода специальными медными или алюминиевыми контактами или делать припой.

В том, как сделать громоотвод на даче, нет ничего сложного. Главное – в точности следовать всем советам и внимательно просчитать его высоту, чтобы он мог обеспечить дому надежную защиту, а также хорошо соединять между собой элементы конструкции. Летом не стоит забывать о поддержании постоянной влажности в участке заземления.

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное .

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм 2 (если медь) либо 70 мм 2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – . Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме , которая как раз и показана на фото:
